组态王曲线数据采集
如何使用组态软件进行数据采集与分析
如何使用组态软件进行数据采集与分析组态软件是一种用于实时数据监视、数据采集和分析的工具。
它能够帮助用户收集并整合来自不同设备和系统的数据，并通过可视化和数据分析功能，帮助用户获取对数据的洞察，并支持决策制定。
本文将介绍如何使用组态软件进行数据采集与分析的基本步骤和技巧。
一、数据采集1. 确定数据源：在使用组态软件进行数据采集之前，首先需要确定数据源。
数据源可能是传感器、仪表、PLC（可编程逻辑控制器）或其他数据采集设备。
2. 连接数据源：根据数据源的不同，选择合适的连接方式。
常用的连接方式包括模拟输入、数字输入、串口通信、以太网通信等。
3. 配置数据采集参数：在组态软件中，根据具体的数据源和连接方式，配置相应的数据采集参数。
参数包括采样间隔、数据格式、通信协议等。
4. 运行数据采集任务：配置完数据采集参数后，运行数据采集任务。
组态软件将会按照设定的参数从数据源中采集数据，并将其存储在本地或远程数据库中。
二、数据分析1. 数据可视化：通过组态软件提供的图表、仪表盘和报表功能，将采集到的数据进行可视化展示。
可以根据需要选择合适的图表类型，如折线图、柱状图、饼图等。
2. 数据处理：对采集到的数据进行处理，如计算平均值、最大值、最小值等。
组态软件通常提供了函数库和算术运算等功能，可以方便地进行数据处理。
3. 数据分析：基于可视化和数据处理的结果，进行数据分析。
可以进行趋势分析、周期性分析、关联分析等，以发现数据中存在的规律和趋势。
4. 报警和通知：通过设置报警条件，当数据达到或超过设定的阈值时，组态软件可以发出警报并发送通知。
这样可以及时发现并处理异常情况。
三、数据存储与共享1. 数据存储：组态软件通常支持将采集到的数据存储在本地数据库或云端数据库中。
可以选择合适的存储方式，以满足数据的安全性和查询需求。
2. 数据共享：根据需要，将存储在数据库中的数据与其他系统进行集成，实现数据的共享和交互。
可以通过API接口、数据库连接等方式实现数据共享。
组态王教学-趋势曲线
趋势曲线常见问题解答北京亚控科技发展有限公司２０１０年０１月目录1. 实时趋势曲线 (1)1.1 我发现组态王的实时曲线控件只能显示百分比量程，请问能否显示工程的实际量程呢？ (1)1.2 使用组态王实时趋势曲线控件时，控件属性设置没有问题，但为何看不到曲线？ (1)1.3 在组态王画面上添加一实时趋势曲线控件，如何修改控件的背景颜色？ (1)2. 历史趋势曲线 (1)2.1 在组态王的历史趋势曲线中看不到曲线为何？ (1)2.2 使用组态王的历史趋势曲线控件时，如何实现自动更新控件右侧时间为系统的当前时间？ (1)2.3 使用组态王历史趋势曲线控件查询时，在查询不存在的历史数据时，组态王是如何处理的？ (2)2.4 在历史趋势曲线控件中增加变量时，为何无法选择变量？ (2)2.5 使用组态王提供的历史趋势曲线控件读取数据库中的数据为何显示不出曲线？ (2)2.6 使用组态王历史趋势曲线控件，查询出来的趋势曲线比实际的历史数据要提前8个小时？ (2)2.7 在组态王运行环境中，能否改变历史趋势曲线控件连接的曲线？ (3)2.8 组态王提供的历史曲线控件中曲线形式能否画成阶梯式的而不是斜线式的？ (3)2.9 通过组态王提供的历史趋势曲线控件查询Access数据库中的数据，"时间字段"的下拉框中为何没有任何选项？ (3)2.10 我想通过指定一个变量的名称来删除历史曲线控件中此变量对应的曲线，在组态王中应如何实现？ (3)2.11 我有100多个设备，每个设备有10几个参数，我想通过改变设备号，在一个历史趋势曲线里查询不同设备的各个参数的历史曲线? (3)2.12 使用组态王的历史趋势曲线控件时，选择变量时能否显示变量描述？ (4)2.13 使用组态王的历史趋势曲线控件时，怎样对曲线进行删除操作？ (4)2.14 使用组态王的历史趋势曲线控件时，能否通过拖动游标上的直线来拖动游标，而不是只能拖动游标下的小三角块？ (5)2.15 使用组态王的历史趋势曲线控件时，该控件提供了时间轴（X轴）纵向的游标，有没有数据轴（Y轴）横向的游标？ (5)2.16 组态王的历史趋势曲线控件有没有曲线叠加的功能？ (5)2.17 使用组态王的历史趋势曲线控件，通过ODBC数据源绘制关系数据库数据曲线时，能否只绘制符合条件的数据曲线？ (6)2.18 使用组态王的历史趋势曲线控件，当我改变时间轴起始时间和结束时间时，为什么历史曲线有时候能绘制出曲线，有时又没有曲线？ (7)1. 实时趋势曲线1.1我发现组态王的实时曲线控件只能显示百分比量程，请问能否显示工程的实际量程呢？早期版本的组态王中的实时曲线控件都只提供的百分比量程，在6.52版本的组态王软件中对实时曲线控件进行了修改，提供了变量实际量程的选项。
基于组态王的数据采集与监视控制系统的设计
基于组态王的数据采集与监视控制系统的设计摘要：工业控制系统已经广泛应用于国家能源领域和民生领域，随着信息技术和网络技术的发展以及“工业4.0”的发展，工业控制系统网络安全事件不断发生，其安全问题已经影响着生产安全、工业稳定以及国家的战略安全。
作为工业控制系统监控水平的上位机专用软件，监控设定软件( SupervisoryControl And Data Acquisition，SCADA )用于数据采集和过程控制，其可靠性和稳定性对工程控制系统的安全极为重要本文介绍的监控配置软件用于国产基于可信计算的加密机制的PLC (增加加密模块的硬件，分配专用的公钥和私钥，支持冗余)，跨平台、分布式C/S架构具备双机并网热备冗余机制，在国产计算机和Linux操作系统上运行，支持Windows操作系统，实现开发和运行环境的双重国产化，安全可控。
关键词：组态王；数据采集与监视；控制系统；设计引言组态王软件是一种通用的工业监控软件，集过程控制设计、现场操作和工厂资源管理为一体，将一个企业内各种生产系统、应用和信息交换集中在一起，实现优化管理。
生态王软件适应性强，在企业各级、工作控制环节可用于不同位置，大大提高了生产效率；利用组态王软件可以快速灵活地建立实时监控系统，及时分析现场大量数据，在降低原料成本的基础上实现生产过程的优化。
在教学中，利用组态王软件可以引导学生观察完整的生产制造控制过程，从而极大地调动学生的积极性和创造性。
1监控结构及功能设计目前市场上常用的配置软件有MCGS、组态王、WinCC等，其中WinCC可以集中多种自动化设备和控制软件，具有控制灵活、功能齐全等优点，可扩展性最高。
mgs是国内配置软件中较可靠的产品，具有现场数据采集、历史实时曲线输出、报告输出及视频显示等特点。
组态王经过9年的开发优化，具备实用、简单、可靠的优点。
目前，它已成为国内组态软件用户使用最多的软件，特别是在航空航天领域应用广泛。
关于组态王数据库绘制曲线的方式
关于组态王历史曲线的绘制在作项目中，常常遇到需要查看工程的历史数据图和历史曲线。
在使用组态王的过程中遇到了以下问题。
问题；工程要求要能查找历史数据和查看历史曲线。
组态王内置历史曲线可以绘制，但数据不能第三方访问。
且历史数据记录不能停止。
要绘制历史曲线，首先要有历史数据，组态王本身有历史数据库。
也可使用第三方数据库。
组态王自己的历史数据库不开放（只可用函数语句表另存为），第三方不能访问。
第三方数据库是微软的access数据库或者是SQL sever 数据库等。
在测试access数据时发现。
组态王保存的历史数据在绘制历史曲线调用时，有个日期时间格式的数据需要选取。
但在数据库里边没有符合这个格式的选项。
经查看发现组态王合成的日期时间格式在access里是字符串(文本)格式，不符合datetime格式。
于是手动更改为datetime格式，组态王可以调用历史数据绘制曲线了。
但数据又不能插入了。
测试失败。
方法1.在SQL several数据库中同时插入两个一摸一样的表格,表格1插入数据，表二在表1插入时同时插入数据并转换数据格式，然后在历史曲线控件里调用。
在表格1调用触发器，然后再插入数据到表格2，同时更改日期时间字符串为datetime格式，直接在组态王历史控件里调用即可。
create trigger myinsertaon MODEfor insertasdeclare @a char(15),@b int,@c char(8),@d char(10),@e char(24),@f int,@g int,@h int,@i int,@j int,@k int,@l int,@m char(10);select @a=工件号编码,@b=序号,@c=时间,@d=日期,@e=DATATIME,@f=毫秒,@g=轨顶温度,@h=轨顶温度,@i=轨低温度,@j=轨低温度,@k=喷风温度,@l=喷风压力,@m=用户FROM INSERTEDINSERT INTO MODE1 values(@a,@b,@c,@d,@e,@f,@g,@h,@i,@j,@k,@l,@m);上面第一个触发器定义中间变量和数据长度和格式，定义的格式应当和组态王模板设定的长度和数据类型一致。
利用组态王网络功能实现计算机数据采集
下面 以锅炉水位 系统 （ 如 图２ 所示 ） 的入 口管路流量 和高低 限 水位采集为例 ， 阐述运用组态王 （ Ｋ ｉ ｎ ｇ ｖ ｉ ｅ ｗ ６ ． ５ ５ 版本 ） 开发服务器 和 客户机数据采集软件的过程。 ３ ． １ 服务器软件设计 １ ） 在服务器计算机上 ， 启动组态 王管理器 ， 建立 名称为 “ 锅炉 水位系统数据采集” 的工程 。
系统 。 ２ 采 集 系 统硬 件 设计
图２ 锅 炉 水 位 系统 结 构 图
表１ Ｐ Ｃ Ｉ 一 １ ７ １ １ 板 卡端 口与仪表信 号连接表
Ｐ Ｃ Ｉ 一 １ ７ １ ｌ 是一款采用 １ ２ 位Ａ ／ Ｄ 转换器 、采样速率可达 １ ０ ０ Ｋ Ｈ ｚ 的多功能Ｐ ｃ Ｉ 总线数据采集卡 ， 其提供 了１ ６ 路单端模拟量输入和 １ ６ 路 数字量 输入 ， 可 以采集 电压 、 电流 等模拟量 信号 以及各 种开 关 量信号 。为此 ， 本 系统采用各种传感器检测相应工业现场参数 ， 并 转化 为４ — ２ ０ ｍ Ａ 标准 电流信号后 ，通过Ｐ Ｃ Ｉ 一 １ ７ １ １ 板 卡将４ — ２ ０ ｍＡ 信 号转 换成数字量 ， 并经串 口送入计算机 服务器 。借 助具有 网络 功 能 的组态 王软件 ，在服务器上 编写程序 实现 现场数 据采 集和存 储， 在客户机程序 中定 义网络设备实现对 服务器数据 的访 问与 显 ３ ． ２ 客户机软件设计 示 。计算机数据采集系统构成如图１ 所示 。 １ ） 在客户机 上 ， 启动组 态王管理器 ， 建立名称 为“ 锅 炉水位系 统数据采集 ” 的工程 。
信 息科 学
民营科技２ ０ １ ７ 年第２ 期
利用组态王 网络功能实现计算机数据采集
组态王曲线数据采集

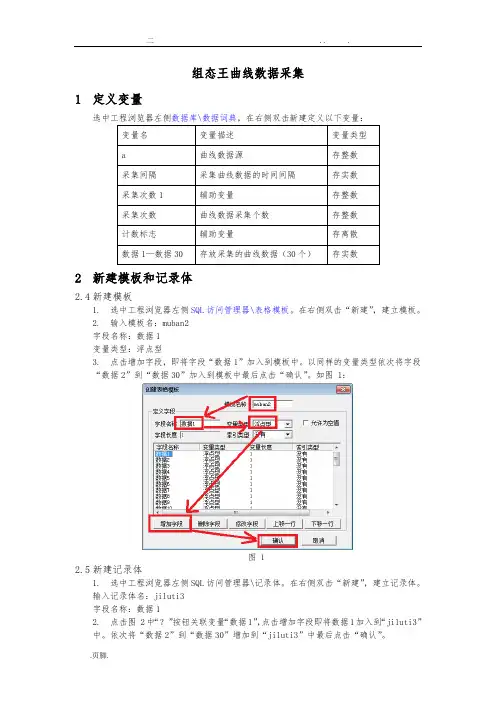

组态王曲线数据采集1定义变量变量名变量描述变量类型a 曲线数据源存整数采集间隔采集曲线数据的时间间隔存实数采集次数1 辅助变量存整数采集次数曲线数据采集个数存整数计数标志辅助变量存离散数据1—数据30 存放采集的曲线数据（30个）存实数2新建模板和记录体2.4新建模板1.选中工程浏览器左侧SQL访问管理器\表格模板。
在右侧双击“新建”，建立模板。
2.输入模板名：muban2字段名称：数据1变量类型：浮点型3.点击增加字段，即将字段“数据1”加入到模板中。
以同样的变量类型依次将字段“数据2”到“数据30”加入到模板中最后点击“确认”。
如图 1：图 12.5新建记录体1.选中工程浏览器左侧SQL访问管理器\记录体。
在右侧双击“新建”，建立记录体。
输入记录体名：jiluti3字段名称：数据12.点击图 2中“？”按钮关联变量“数据1”，点击增加字段即将数据1加入到“jiluti3”中。
依次将“数据2”到“数据30”增加到“jiluti3”中最后点击“确认”。
图 23命令语言3.4应用程序命令语言在工程浏览器左侧命令语言\应用程序命令语言\启动时增加如下语句：SQLCreateTable( DeviceID, "quxian", "muban2" );3.5数据改变命令语言在工程浏览器左侧命令语言\数据改变命令语言\启动时输入如图 3语句，通过点击图中“？”按钮选择关联变量“采集次数”。
即当变量“采集次数”值改变时执行命令语言。
图 33.6事件命令语言1.选中工程浏览器左侧命令语言\事件命令语言新建命令语言在存在时输入如图 4语句：图 4a)事件描述：(\\本站点\采集间隔= =0.5)&&(\\本站点\计数标志= =1)b)注意图 4中语句执行频率是500毫秒语句一直要写到：if(\\本站点\采集次数1= =30)\\本站点\数据30=\\本站点\a;2.在命令语言\事件命令语言\存在时输入语句：SQLInsert( DeviceID, "quxian", "jiluti3" );3.如图 5创建另一个事件命令语言，“存在时”和“消失时”语句容同第1步。
数据采集及绘制曲线
数据采集及绘制曲线
现在正在学习使用西门子模拟量（em2314ai）模块采集模拟量（位移，变送器0—10v），编写程序时采用的定时中断采集，100ms采集一次。
用组态王进行组态监控，绘制实时曲线时，最快只能500ms采集到一次数据，并绘制一个点。
用组态软件是不是大致上都只能事这个采集频率？用触摸屏会不会好点？或者只能用想labview那样的专业数据采集卡及其软件来实现100ms采集一次？
最佳答案
wincc的采集频率更高一些，应该能到100ms
触摸屏到不到100ms.
实时趋势的意义不是现在想的这样。
100ms记录一个数据，如果从工艺的角度上看，只是每分钟需要一个数据。
那在绘制实时趋势的时候，非要选择100ms就不是很有意义。
.。
OPC数据采集之组态王篇
通过OPC方式采集组态王等组态软件内的数据，Wonderware提供了OPCLink作为通信通道。
其中组态王作为OPC Server，Wonderware的OPCLink 作为OPC Client，然后可以通过Wonderware提供的WWClient作为测试工具，测试步骤如下：
1、建立组态王过程，新建四个内存型变量用于OPC测试
2、建立组态王画面便于查看变化
3、在组态王中建立OPC服务器，由于在本地建立OPC服务，鼓网络节点和OPC路劲均为空值
4、在Wonderware的OPCLink中建立Topcic，注意OPC Server选KingView.View,OPC通过Browse选择Tags.
5、运行组态王，设置wwClient通信参数，
6、在wwClient中添加OPC点，注意OPC点中需要根据数值类型添加标记符，如Integer前添加i
7、最终运行效果如下图所示：。
组态王绘制历史曲线
报警显示颜色
12
CurveHideCurve
Bool
是否隐藏曲线
13
CurveMilliSecondField
String
毫秒字段名称
14
CurveDataField
String
数据字段名称
15
CuryeInvalidValue
String
无效值字段名称
16
CurveUser
String
Long
返回当前曲线图表中的曲线数目
57
AdjustWidth
Long
时间轴调整宽度
58
AdjustWidthUnit
short
时间轴调整宽度单位：秒、分、时、日、毫秒
59
Percent
Bool
是否按百分比绘制
60
YMinReal
Double
Y轴最小值
61
YMaxReal
Double
Y轴最大值
62
SampleInterval
第二种实现方法的优点在于支持同时绘制16条曲线，功能比较完善，可以在系统运行时动态增加、删除、隐藏曲线，还可以修改曲线属性，实现无级缩放，曲线打印等等。许多功能都不需要通过编写脚本的方法实现，使用比较方便。缺点在于无法进行WEB的发布。
操作步骤
1.
KVHTrend曲线控件是组态王以Active X控件形式提供的绘制历史曲线和ODBC数据库曲线的功能性工具。该曲线具有以下特点：
功能概述
常规需求：很多工业现场都会要求显示采集量的趋势曲线,包括实时曲线、历史曲线。
组态王中的趋势曲线的实现方法：
1、利用组态王的“工具箱”中的“实时曲线”、“历史曲线”实现。
组态王历时曲线标尺
组态王历时曲线标尺摘要：一、组态王简介二、历时曲线标尺的作用三、如何使用组态王创建历时曲线标尺四、注意事项正文：组态王是一款广泛应用于工业自动化领域的监控软件，它具有强大的数据采集、处理和展示功能。
在组态王中，历时曲线标尺是一种重要的数据展示工具，能够直观地反映过程变量的变化趋势，为工程师提供便捷的数据分析手段。
一、组态王简介组态王是一款国内领先的工业自动化监控软件，提供实时数据采集、处理、存储、展示等功能。
组态王具有丰富的图形展示组件，可以灵活地搭建各种监控界面，为工程师提供便捷的操作体验。
二、历时曲线标尺的作用历时曲线标尺是一种用于展示过程变量随时间变化趋势的图形工具。
通过观察曲线变化，工程师可以迅速了解过程变量的波动情况，发现异常现象，从而及时调整控制策略。
历时曲线标尺在组态王中的运用，使得数据展示更加直观、易懂。
三、如何使用组态王创建历时曲线标尺1.打开组态王软件，新建或打开一个现有项目。
2.在项目浏览器中，找到“图形编辑器”模块，双击打开。
3.在图形编辑器中，选择“图表”组件，拖动到画布上。
4.在图表组件属性中，设置数据源、图表类型等参数。
5.在图表组件中，选择“历时曲线”图例，设置曲线颜色、线型等样式。
6.若需添加数据标签，可在图表组件属性中设置标签格式。
7.完成图表组件设置后，将其添加到监控界面中。
四、注意事项1.在创建历时曲线标尺时，确保数据源的实时更新，以保证曲线展示的准确性。
2.合理设置曲线颜色、线型等样式，使曲线更加清晰易读。
3.若曲线数据波动较大，可以考虑使用平滑处理功能，降低数据的噪声影响。
4.定期检查曲线变化，发现异常情况，及时分析原因并采取措施。
通过以上步骤，您可以轻松地在组态王中创建历时曲线标尺，实现对过程变量的实时监控。
组态王曲线大数据采集
组态王曲线数据采集1定义变量选中工程浏览器左侧数据库'数据词典，在右侧双击新建定义以下变量:变量名变量描述 变量类型 a曲线数据源内存整数 采集间隔 米集曲线数据的时间间隔 内存实数 米集次数1 辅助变量内存整数 米集次数 曲线数据米集个数 内存整数 计数标志 辅助变量内存离散 数据1—数据30存放米集的曲线数据（30个）内存实数2新建模板和记录体2.4新建模板1.选中工程浏览器左侧SQL 访问管理器\表格模板。
在右侧双击“新建”，建立模板。
2. 输入模板名：muban2字段名称：数据1 变量类型：浮点型3.点击增加字段，即将字段“数据1”加入到模板中。
以同样的变量类型依次将字段“数据2”到“数据30”加入到模板中最后点击“确认”。
如图1：图12.5新建记录体1.选中工程浏览器左侧SQL 访问管理器\记录体。
在右侧双击“新建”，建立记录体。
输入记录体名：jiluti3 字段名称：数据12, 点击图2中“？ ”按钮关联变量“数据1”，点击增加字段即将数据1加入到“jiluti3” 中。
依次将“数据2”到“数据30”增加到“jiluti3”中最后点击“确认”。
|miib aii2 |1泽点型4潺居居居居居居居E----------------- 霸数数数数数数数粉/占苫苫苫苫5型 类引有有有有有有有有有若索没没没没没没没没没口4一三一图2 3命令语言3.4应用程序命令语言在工程浏览器左侧命令语言'应用程序命令语言'启动时增加如下语句：SQLCreateTable( DevicelD, "quxian", "muban2");3.5数据改变命令语言在工程浏览器左侧命令语言\数据改变命令语言'启动时输入如图3语句，通过点击图中“？”按钮选择关联变量“采集次数”。
即当变量“采集次数”值改变时执行命令语言。
图33.6事件命令语言1.选中工程浏览器左侧命令语言\事件命令语言新建命令语言在存在时输入如图4语句：事（犒令语言文件旧髓【旦图4a）事件描述：（\\本站点'米集间隔==0.5）&&（\\本站点'计数标志==1）b）注意图4中语句执行频率是500毫秒语句一直要写到：[^''本站点'采集次数1= =30）\\本站点\数据30=\\本站点\a;2.在命令语言\事件命令语言\存在时输入语句：SQLInsert（ DevicelD, "quxian", "jiluti3"）;3.如图5创建另一个事件命令语言，“存在时”和“消失时”语句内容同第1步。
组态王通过数据库实现数据的采集与输出
组态王通过数据库实现数据的采集与输出作者：蒋妤媜版本：20100719.1前提：➢数据库用Microsoft Office Access 2003，数据库路径为D:\历史记录.mdb➢组态王版本为6.53➢PC机系统为XP一、创建数据库表1. 新建名为“历史记录”的数据库，新建完成后，打开数据库2. 创建表，点击使用设计器创建表，进入设计视图对话框，输入字段名日期时间、毫秒、污泥浓度、溶氧仪、进水COD、电磁流量计、超声波流量计、二在线COD，其中字段名日期时间的数据类型为日期/时间、毫秒的数据类型为数字长整型、其他字段名数据类型为数字单精度型。
3. 保存名为：10分钟记录二、创建ODBC打开控制面板→管理工具→数据源（ODBC），弹出“ODBC数据管理器”，在用户DSN标签下，点击添加弹出“创建数据库源”创建数据库源完成后弹出确定完成。
选择此项输入数据源名称选择之前创建的数据库三、组态王内部设置1. 新建变量在数据词典中创建本地变量，，变量名称分别为日期时间、DeviceID、nReturnValue。
2. 打开到组态王工程浏览器，新建记录体创建名为“历史记录”的记录体3. 创建事件命令语言点击创建，弹出事件命令语言对话框事件描述为：(((\\本站点\$分)%10==0)&&((\\本站点\$秒-1)%60==0))==1 输入记录体名称字段名称要与数据库中的名称相一致添加数据词典中已存在的变量显示已增加的字段4. 创建应用程序命令语言10分钟记录一次每10分钟操作一次该命令在“运行”时标签栏下输入刷新时间输入该命令行5. 使用趋势来读取数据库数据新建趋势画面，趋势控件为历史趋势控件，选中控件并鼠标右击选择“控件属性”，进入“设置数据库曲线”对话框附录：若要做报表通过读取数据库的数据，则使用通用控件中的KVADODBrid Class。
点击此按钮，添加数据库中的变量添加好的数据选择表名称选择数据库中的“日期时间”选择数据库中的“毫秒”选择数据库中的要显示的趋势数据选择线颜色输入最大值、最小值并制作查询按钮，脚本如下：\\本站点\nReturnValue=Ctrl.QueryDialog(); if (\\本站点\nReturnValue==1){ Ctrl.FetchData();}。
组态王曲线数据采集
组态王曲线数据采集1定义变量选中工程浏览器左侧数据库\数据词典，在右侧双击新建定义以下变量：变量名变量描述变量类型a 曲线数据源内存整数采集间隔采集曲线数据的时间间隔内存实数采集次数1 辅助变量内存整数采集次数曲线数据采集个数内存整数计数标志辅助变量内存离散数据1—数据30 存放采集的曲线数据（30个）内存实数2新建模板和记录体2.4 新建模板1.选中工程浏览器左侧SQL访问管理器\表格模板。
在右侧双击“新建”，建立模板。
2.输入模板名：muban2字段名称：数据1变量类型：浮点型3.点击增加字段，即将字段“数据1”加入到模板中。
以同样的变量类型依次将字段“数据2”到“数据30”加入到模板中最后点击“确认”。
如图1：图 12.5 新建记录体1.选中工程浏览器左侧SQL访问管理器\记录体。
在右侧双击“新建”，建立记录体。
输入记录体名：jiluti3字段名称：数据12.点击图2中“？”按钮关联变量“数据1”，点击增加字段即将数据1加入到“jiluti3”中。
依次将“数据2”到“数据30”增加到“jiluti3”中最后点击“确认”。
图 23命令语言3.4 应用程序命令语言在工程浏览器左侧命令语言\应用程序命令语言\启动时增加如下语句：SQLCreateTable( DeviceID, "quxian", "muban2" );3.5 数据改变命令语言在工程浏览器左侧命令语言\数据改变命令语言\启动时输入如图3语句，通过点击图中“？”按钮选择关联变量“采集次数”。
即当变量“采集次数”值改变时执行命令语言。
图 33.6 事件命令语言1.选中工程浏览器左侧命令语言\事件命令语言新建命令语言在存在时输入如图4语句：图 4a)事件描述：(\\本站点\采集间隔= =0.5)&&(\\本站点\计数标志= =1)b)注意图4中语句执行频率是500毫秒语句一直要写到：if(\\本站点\采集次数1= =30)\\本站点\数据30=\\本站点\a;2.在命令语言\事件命令语言\存在时输入语句：SQLInsert( DeviceID, "quxian", "jiluti3" );3.如图5创建另一个事件命令语言，“存在时”和“消失时”语句内容同第1步。
组态王实训总结报告
一、前言随着我国工业自动化程度的不断提高，组态软件在工业自动化领域得到了广泛的应用。
组态王作为一款优秀的组态软件，具有操作简单、功能强大、兼容性好等特点。
为了更好地掌握组态王的使用，提高自身技能水平，我们进行了为期两周的组态王实训。
以下是本次实训的总结报告。
二、实训目的1. 掌握组态王的基本操作，熟悉其界面和功能。
2. 学会使用组态王进行控制系统设计，实现实时监控和数据采集。
3. 提高动手实践能力，为今后从事自动化相关工作打下基础。
三、实训内容1. 组态王软件安装与配置2. 组态王界面及功能介绍3. 实时数据库与趋势曲线4. 图形组态与动画连接5. 通讯与报警设置6. 实际项目案例分析四、实训过程1. 组态王软件安装与配置实训开始，首先对组态王软件进行安装。
在安装过程中，我们注意了软件的版本选择、配置参数设置等，确保软件正常运行。
2. 组态王界面及功能介绍实训过程中，我们详细学习了组态王软件的界面布局、功能模块等。
主要包括工程管理器、画面开发系统、运行系统、报警系统等。
3. 实时数据库与趋势曲线我们了解了实时数据库的基本概念，学会了如何创建数据库变量、设置变量属性、进行数据采集等。
同时，我们还学习了趋势曲线的创建方法，实现了对历史数据的查询和分析。
4. 图形组态与动画连接在图形组态方面，我们学习了如何使用图形库、自定义图形、动画连接等。
通过实际操作，我们掌握了图形组态的基本技巧，为控制系统设计奠定了基础。
5. 通讯与报警设置实训中，我们学习了组态王与PLC、DCS等设备的通讯方式，如Modbus、OPC等。
同时，我们还学会了设置报警条件、报警类型、报警处理等。
6. 实际项目案例分析在实训的最后阶段，我们分析了实际项目案例，了解了组态王在工业自动化领域的应用。
通过对比分析，我们认识到组态王在控制系统设计、实时监控、数据采集等方面的优势。
五、实训收获1. 熟练掌握了组态王软件的基本操作，提高了自己的动手实践能力。
基于组态王研华板的数据采集应用
基于组态王研华板的数据采集系统应用各种计算机测控系统中，PC插卡式是最基本最廉价的构成形式。
它充分利用了PC计算机的机箱、总线、电源及软件资源。
本章以研华（中国）公司生产的PCI-1710HG多功能数据采集卡为例，详细介绍数据采集卡的软、硬件安装过程，并以此为基础，对基于板卡的模拟量输入/输出、开关量输入/输出程序的设计过程进行详细的描述。
5.1 基于板卡的计算机测控系统的组成基于板卡的计算机测控系统的组成如图5-1所示，它可分为硬件和软件两大部分。
图5-1 基于板卡的测控系统组成框图5.1.1 测控硬件子系统1．传感器传感器的作用是把非电物理量（如温度、压力、速度等）转换成电压或电流信号。
例如，使用热电偶可以获得随着温度变化而变化的电压信号，转速传感器可以把转速转换为电脉冲信号。
2．信号调理器信号调理器（电路）的作用是对传感器输出的电信号进行加工和处理，转换成便于输送、显示和记录的电信号（电压或电流）。
常见的信号调理电路有电桥电路、调制/解调电路、滤波电路、放大电路、线性化电路、A/D转换电路及隔离电路等。
例如，传感器输出信号是微弱的，就需要放大电路将微弱信号加以放大，以满足过程通道的要求；为了与计算机接口方便，需要A/D转换电路将模拟信号变换成数字信号等。
如果信号调理电路输出的是规范化的标准信号（如4～20mA、1～5V等），这种信号调组态软件数据采集与串口通信测控应用实战理电路称为变送器。
在工业控制领域，常常将传感器与变送器做成一体，统称为变送器。
变送器输出的标准信号一般送往智能仪表或计算机系统。
3．输入输出板卡应用IPC对工业现场进行控制，首先要采集各种被测量，计算机对这些被测量进行一系列处理后，将结果数据输出。
计算机输出的数字量还必须转换成可对生产过程进行控制的量。
因此，构成一个工业控制系统，除了IPC主机外，还需要配备各种用途的I/O接口产品，即I/O板卡。
常用的I/O板卡包括模拟量输入/输出（AI/AO）板卡、数字量（开关量）输入/输出（DI/DO）板卡、脉冲量输入/输出板卡及混合功能的接口板卡等。
组态王,历史趋势曲线控件例程说明文档
历史趋势曲线1，功能概述常规需求：很多工业现场都会要求显示采集量的趋势曲线,包括实时曲线、历史曲线。
组态王中的趋势曲线的实现方法：1）利用组态王的“工具箱”中的“实时曲线”、“历史曲线”实现。
2）利用组态王的“插入通用控件”中的“历史趋势曲线”实现。
第一种实现方法的优点在于可以进行WEB的发布，实现通过IE浏览器进行浏览。
缺点为支持的曲线笔比较少，许多功能的实现需要通过组态王的函数来实现，使用相对要麻烦。
第二种实现方法的优点在于支持同时绘制16条曲线，功能比较完善，可以在系统运行时动态增加、删除、隐藏曲线，还可以修改曲线属性，实现无级缩放，曲线打印等等。
许多功能都不需要通过编写脚本的方法实现，使用比较方便。
缺点在于无法进WEB 的发布。
工程实例以一个简单的例程来说明“历史趋势曲线控件”的使用。
操作步骤1.1创建新工程打开组态王工程管理器，创建一个新工程。
1.2定义设备进入工程浏览器，在设备处新建设备，我们在本例中定义一个仿真PLC的设备，设备列表为“PLC－亚控－仿真PLC－串口”，设备名称为“PLC1”。
此仿真PLC可以做为虚拟设备与组态王进行通讯。
仿真PLC主要有如下的寄存器：自动加1寄存器INCREA，自动减1寄存器DECREA，随机寄存器RADOM，常量寄存器 STATIC，常量字符串寄存器STRING，CommErr寄存器。
具体的寄存器的使用请参考组态王IO驱动帮助。
1.3定义变量在数据词典中新建两个IO变量，变量名称分别为“压力”、“流量”，变量类型为IO实数，连接的设备为前面定义的仿真PLC设备“PLC1”，寄存器分别为INCREA100，DECREA100，数据类型为short，读写属性为“只读”。
这样压力变量就会从0开始自动加1，其变化范围是0到100，流量变量从100开始自动减1，其变化范围是0到100。
变量基本属性定义画面如下图一、图二所示：图一定义变量压力图二定义变量流量在记录和安全区属性选项卡中我们定义压力和流量变量的数据记录属性，如图三所示，选择“数据变化”记录，变化灵敏度设置为0。
组态王历史趋势曲线控件演示教学
组态王历史趋势曲线控件组态王历史趋势曲线控件使用配置参考文档北京亚控科技发展有限公司技术部目录一、功能概述 (3)一、功能概述 (3)二、工程实例 (3)三、操作步骤： (3)1、历史趋势曲线控件的特点： (3)2、创建新的工程： (4)2.1) 定义设备： (4)2.2) 定义变量： (4)2.3) 创建趋势曲线： (6)2.4) 添加曲线变量： (6)3、切换到运行系统： (8)4、控件的属性、方法： (9)2.1) 控件的属性与方法： (9)2.2) 属性方法的使用举例： (17)四、注意事项 (23)图表图一定义变量压力 (5)图二定义变量流量 (5)图三记录和安全区属性 (7)图四历史趋势曲线 (7)图五历史趋势曲线 (8)图六运行系统 (9)图七画面属性 (18)图八画面命令语言编辑框 (19)图九控件属性 (20)图十画面命令语言 (21)图十一运行画面 (21)图十一控件方法的使用 (22)图十二运行画面 (23)一、功能概述常规需求：很多工业现场都会要求显示采集量的趋势曲线,包括实时曲线、历史曲线。
组态王中的趋势曲线的实现方法：1、利用组态王的“工具箱”中的“实时曲线”、“历史曲线”实现。
2、利用组态王的“插入通用控件”中的“历史趋势曲线”实现。
第一种实现方法的优点在于可以进行WEB的发布，实现通过IE浏览器进行浏览。
缺点为支持的曲线笔比较少，许多功能的实现需要通过组态王的函数来实现，使用相对要麻烦。
第二种实现方法的优点在于支持同时绘制16条曲线，功能比较完善，可以在系统运行时动态增加、删除、隐藏曲线，还可以修改曲线属性，实现无级缩放，曲线打印等等。
许多功能都不需要通过编写脚本的方法实现，使用比较方便。
缺点在于无法进行WEB的发布。
二、工程实例以一个简单的例程来说明“历史趋势曲线控件”的使用。
三、操作步骤：1、历史趋势曲线控件的特点：KVHTrend曲线控件是组态王以Active X控件形式提供的绘制历史曲线和ODBC数据库曲线的功能性工具。
组态王 内置温控曲线控件例程说明文档
例程说明文档目录1. 功能概述 (1)2. 工程实例 (1)3. 操作步骤 (1)3.1创建新工程 (1)3.2定义变量 (1)3.3 创建配方模板 (2)3.4创建温控曲线 (4)3.5创建报表 (6)3.6编辑画面 (7)3.7切换到运行系统 (12)1. 功能概述常规需求：很多工业现场都会要求反映出实际测量值按设定曲线变化的情况。
在温控曲线中，纵轴代表温度值，横轴对应时间的变化，同时将每一个温度采样点显示在曲线中，另外还提供两个游标，当用户把游标放在某一个温度的采样点上时，该采样点的注释值就可以显示出来。
主要适用于温度控制，流量控制等等。
组态王中的实现方法：利用组态王内置温控曲线及其函数、配方及其函数来反映出实际测量值按设定曲线变化的情况。
2. 工程实例我们举一个例子来说明内置温控曲线的使用方法。
在此例程中我们定义25个变量，分别为“SV1、SV2……SV10”、“T1、T2……T10”、“pv”、“RecipeName”、“实时返回”、“设定返回”、“时间设定”，运行系统运行后，可通过按钮“调配方”打开配方模板并选择某一配方，将配方中的数据调入报表中，通过“加载设定曲线”按钮可将已选配方的数值显示在曲线上。
还可以在运行系统下对配方进行修改、删除。
下面就以此为例来演示完成这一要求的具体步骤。
3. 操作步骤3.1创建新工程打开组态王工程管理器，创建一个新工程。
3.2定义变量在数据词典中新建10个变量，变量名称依次为：SV1、SV2……SV10，变量类型为内存实数，初始值为100之内的实数，最大值为100。
新建10个内存整数的变量，变量名称依次为：T1、T2……T10，最大值为1000000000，再新建内存实型变量“pv”、“实时返回”、“设定返回”、内存字符串变量“RecipeName”、内存整型变量“时间设定”，变量基本属性定义画面如下图一所示：图一定义变量基本属性3.3 创建配方模板在工程浏览器的目录显示区中，选中大纲项“文件”下的成员“配方”，如下图二所示：图二新建配方在右侧的内容显示区中用左键双击“新建”图标，或者右键单击“新建”图标，从浮动式菜单中选择命令“新建配方”，则弹出“配方定义”对话框，如图三所示：图三配方定义将上述已定义的变量SV1、SV2……SV10、T1、T2……T10添加到配方中，并添加配方1，2，3，4相对应的具体数值，这些数值可根据配方的实际情况进行修改，如图四所示：图四新配方然后进行保存，保存路径为当前工程文件夹下，保存名称为“新配方”。
基于RS485和组态王的曲轴数控车间功率采集监控系统_徐金瑜
图 2 功率采集系统硬件接线
第 30 卷 第 3 期
徐金瑜，等：基于 RS485 和组态王的曲轴数控车间功率采集监控系统
— 43 —
表 1 接线端子定义
表 2 地址设置
端口名称
标号
定义
电源端
+E
G
24 V 电源正端 接地端
交流电压检测端
Ua，Ub，Uc Un
A，B，C 三相电压进线端 公共零线交流电流检测端 Fra bibliotekS485 接口
变量名称
Date
\\本站点\$日期
Time
\\本站点\$时间
voltage_A1
第 30 卷 第 3 期 2016 年 9 月
湖北汽车工业学院学报 Journal of Hubei University of Automotive Technology
Vol. 30 No. 3 Sep. 2016
doi：10.3969/j.issn.1008-5483.2016.03.010
基于 RS485 和组态王的曲轴数控车间 功率采集监控系统
由被采集模 块的逻辑 名称决定
UNSHORT
SHORT
3 数据库存储模块
本系统采用 SQL Server2005 数据库存储监控 系统功率采集的数据。SQL Server 数据库具有较 其他数据库更好的稳定性、易维护性、适合分布式 组织等特点，并能很好的满足大型监控系统对大数 据量的需求。同时组态王软件提供了 SQL Server 数据库访问的便捷方式，通过 SQL 访问管理器和 SQL 函数能够方便地与 SQL 数据库进行数据交换。
站点 2 站点 3 曲轴车床
总功率 主轴功率 主轴功率
