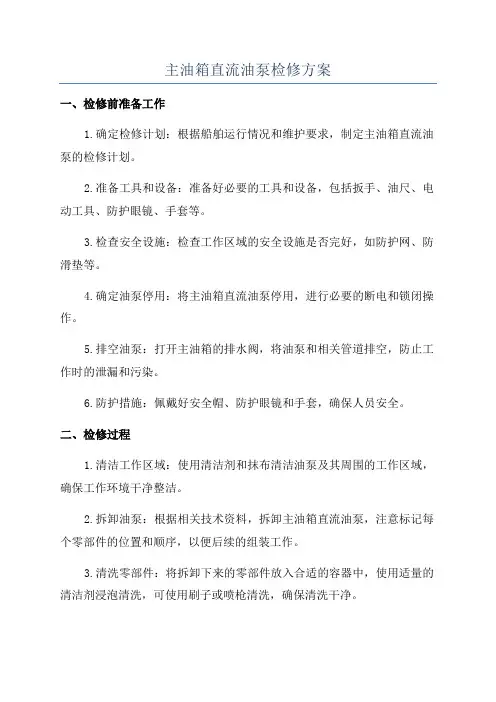

主油箱直流油泵检修方案
主油箱直流油泵检修方案一、检修前准备工作1.确定检修计划：根据船舶运行情况和维护要求，制定主油箱直流油泵的检修计划。
2.准备工具和设备：准备好必要的工具和设备，包括扳手、油尺、电动工具、防护眼镜、手套等。
3.检查安全设施：检查工作区域的安全设施是否完好，如防护网、防滑垫等。
4.确定油泵停用：将主油箱直流油泵停用，进行必要的断电和锁闭操作。
5.排空油泵：打开主油箱的排水阀，将油泵和相关管道排空，防止工作时的泄漏和污染。
6.防护措施：佩戴好安全帽、防护眼镜和手套，确保人员安全。
二、检修过程1.清洁工作区域：使用清洁剂和抹布清洁油泵及其周围的工作区域，确保工作环境干净整洁。
2.拆卸油泵：根据相关技术资料，拆卸主油箱直流油泵，注意标记每个零部件的位置和顺序，以便后续的组装工作。
3.清洗零部件：将拆卸下来的零部件放入合适的容器中，使用适量的清洁剂浸泡清洗，可使用刷子或喷枪清洗，确保清洗干净。
4.检查零部件：对清洗后的零部件进行仔细检查，包括轴承、密封件、叶轮等。
如有磨损、裂纹或其他损坏，应及时更换。
5.更换零部件：如果有需要更换的零部件，根据技术资料和规范进行更换，确保更换后的零部件的质量和型号与原件一致。
6.组装油泵：将清洗和更换好的零部件按照相应的顺序组装到主油箱直流油泵上，并且要保证各部件之间的连接牢固。
7.调试油泵：油泵组装完成后，应进行必要的调试工作，包括检查电源接线、启动电动机、检查油泵的运转方向和油液压力等。
三、检修后工作1.清理工作区域：清理工作台和周围的工作区域，将使用过的工具和设备整理好并归位。
2.恢复油泵供油：将主油箱直流油泵重新启用，并逐渐恢复供油流量，观察油泵的运转情况和油液压力是否正常。
3.检查油泵运行状态：对油泵的运行状态进行定期检查，确保油泵运行正常，无异响和漏油等现象。
如发现异常情况，应及时进行维修和调整。
4.记录检修情况：对检修的时间、工作内容和发现的问题等进行详细记录，以备将来的参考。
(调速)8号机左侧中压联合汽门检修作业指导书(完成)
8号机左侧中压联合汽阀检修作业指导书1 范围本作业指导书规定了8号机左侧中压联合汽阀解体检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于9号机中压联合汽阀及操纵座解体检修工作。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
N600-16.7/538/538-1型汽轮机维护说明书DL 5190.3-2012 电力建设施工技术规范第3部分：汽轮发电机组D600B-265000A东方汽轮机厂中压联合汽阀3 安全措施3.1 安全关键点3.1.1 工作票安全措施确认，机组停运，汽轮机调节级内压力为零，温度降至150℃以下及油系统停运方可办理工作票。
3.1.2 严格执行《电业安全工作规程》。
3.1.3 工器具使用前检查，合格后方可使用。
3.1.4 作业人员要经过详细的安全技术交底。
3.1.5 作业过程要严格遵守电力检修安全规程，正确使用工器具，杜绝野蛮施工，做到四不伤害。
3.1.6 检修场所周围必须装设防护栏并挂警示牌，防止闲杂人员进入和物件掉落伤及下面的工作人员。
3.1.7 高处作业必须搭设合格脚手架、脚手板绑扎牢固并设踢脚板。
高处作业必须正确佩带安全带，安全带绳根必须牢固，物品码放稳固，脚手架上不得长时间码放物品，不得抛掷物品和高空坠物。
3.1.8 将阀体保温拆除，周围杂物清理干净，防止解体中杂物落入汽门中。
3.1.9 起重作业前，必须仔细检查各类起重工器具是否符合作业要求，严禁使用有缺陷的起重工器具。
3.1.10 起重作业需由有资格人员担任，起重指挥只能由一人担任（需具备相应资格）。
起重工器具的工作负荷不得超过铭牌规定。

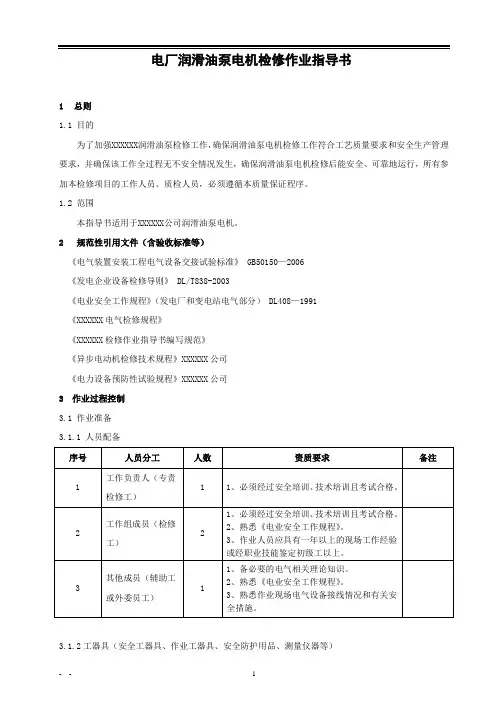

电厂润滑油泵电机检修作业指导书
电厂润滑油泵电机检修作业指导书1总则1.1 目的为了加强XXXXXX润滑油泵检修工作，确保润滑油泵电机检修工作符合工艺质量要求和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保润滑油泵电机检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。
1.2 范围本指导书适用于XXXXXX公司润滑油泵电机。
2 规范性引用文件（含验收标准等）《电气装置安装工程电气设备交接试验标准》 GB50150—2006《发电企业设备检修导则》 DL/T838-2003《电业安全工作规程》（发电厂和变电站电气部分） DL408—1991《XXXXXX电气检修规程》《XXXXXX检修作业指导书编写规范》《异步电动机检修技术规程》XXXXXX公司《电力设备预防性试验规程》XXXXXX公司3 作业过程控制3.1 作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。
检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。
3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。
验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。
3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。
3.4.3.2特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。
3.4.3.3若在设备调试过程中，设备供货合同的甲乙双方已同意对某些功能进行修改，应按修改后的要求进行验收。
发电厂检修文件包-作业指导书-汽机直流事故油泵
2
准备现场
3
准备工器具
4
拆卸油泵
操作不规范 起吊不稳
损坏设备、人身 1 起吊前应检查所吊物件的捆 伤害 绑情况、认可后方可试行起吊 2 起吊重物提升的速度要均匀 平衡，不宜忽快忽慢、忽上忽 下， 以免重物在空中摇晃发生 危险 3 起吊设备应设专人指挥 4 起吊过程中严禁人员站在里 侧，防止挤伤
版 次：第 1 版 序 号 1 活动/产 品/服务 车间 内检修 环境 因素 噪声
汽机
异常
现在
大气
汽机
异常
现在
水体
汽机
异常
现在
水体、 倒入废油箱由物资 土壤 公司统一处理 水体、 土壤 分类处置， 交相关 部门处理 合理使用松动剂， 降低环境污染
汽机
异常
现在
3
设备检修
汽机
异常
现在
大气
汽机
异常
现在
土壤
分类处置， 倒入垃 圾箱
汽机
异常
现在
大气
必要时带口罩，必 须防护眼镜
4
电动工器 具使用
GENERATION CO.,LTD.
辽宁营口发电有限公司
文件编号 Q/YHD-102.82-2006 版次 第1版
主机直流事故油泵检修文件包
编 姓 名
写 日 期 姓 名
审
核 日 期
批 姓 名
准 日 期
版次：第 1 版 序号 名 称
检修文件包清单
类 检修计划 主要检修项目 别
页码： 页 码
一
检修工作任务单
检 修 计 划
设备检修类别 计划工作时间
1. 汽轮机直流事故油泵解体检
主 要 检 修 项 目

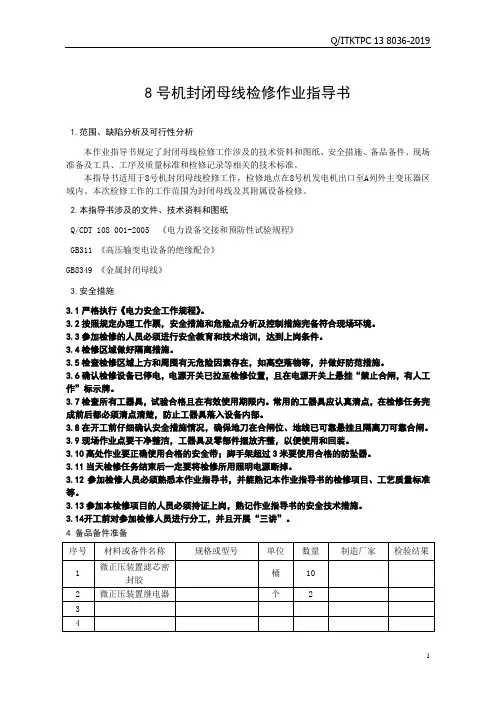

8号机封闭母线检修作业指导书
8号机封闭母线检修作业指导书1.范围、缺陷分析及可行性分析本作业指导书规定了封闭母线检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于8号机封闭母线检修工作，检修地点在8号机发电机出口至A列外主变压器区域内。
本次检修工作的工作范围为封闭母线及其附属设备检修。
2.本指导书涉及的文件、技术资料和图纸Q/CDT 108 001-2005 《电力设备交接和预防性试验规程》GB311 《高压输变电设备的绝缘配合》GB8349 《金属封闭母线》3.安全措施3.1严格执行《电力安全工作规程》。
3.2按照规定办理工作票，安全措施和危险点分析及控制措施完备符合现场环境。
3.3参加检修的人员必须进行安全教育和技术培训，达到上岗条件。
3.4检修区域做好隔离措施。
3.5检查检修区域上方和周围有无危险因素存在，如高空落物等，并做好防范措施。
3.6确认检修设备已停电，电源开关已拉至检修位置，且在电源开关上悬挂“禁止合闸，有人工作”标示牌。
3.7检查所有工器具，试验合格且在有效使用期限内。
常用的工器具应认真清点，在检修任务完成前后都必须清点清楚，防止工器具落入设备内部。
3.8在开工前仔细确认安全措施情况，确保地刀在合闸位、地线已可靠悬挂且隔离刀可靠合闸。
3.9现场作业点要干净整洁，工器具及零部件摆放齐整，以便使用和回装。
3.10高处作业要正确使用合格的安全带；脚手架超过3米要使用合格的防坠器。
3.11当天检修任务结束后一定要将检修所用照明电源断掉。
3.12参加检修人员必须熟悉本作业指导书，并能熟记本作业指导书的检修项目、工艺质量标准等。
3.13参加本检修项目的人员必须持证上岗，熟记作业指导书的安全技术措施。
3.14开工前对参加检修人员进行分工，并且开展“三讲”。
4 备品备件准备5修前准备5.1现场准备5.2专用工具5.3工作准备□工器具已准备完毕，材料、备品已落实。
输油泵检修作业指导书
SGT5-4000F（+）燃气-蒸汽联合循环机组输油泵检修作业指导书前言本指导书是根据燃气热电有限公司（以下简称公司）技术标准体系及生产工作的需要编制，是企业标准体系建立和实施的个性技术标准，目的是为了规范手动截止阀检修的工艺要求及质量标准，以提高检修队伍的检修水平，从而规范并加快公司技术标准体系的完善，适应国家标准和国际先进标准的需要。
本指导书的附录A为规范性附录，附录B为资料性附录。
本指导书由公司设备管理部提出并归口管理。
目次1 范围-------------------------------------------------------------------------------------------------------42 职责与权限----------------------------------------------------------------------------------------------43 作业要求-------------------------------------------------------------------------------------------------44 质量标准-------------------------------------------------------------------------------------------------55 规范性引用文件----------------------------------------------------------------------------------------56 记录-------------------------------------------------------------------------------------------------------67 修改页----------------------------------------------------------------------------------------------------10 附：作业指导书填写要求1.《作业流程表》、《检修记录》、《检修报告》中的每一项内容都应填写，不能有空项。
大功率柴油机组泵油系统检修试验作业指导书
大功率柴油机组泵油系统检修试验作业指导书安全风险提示1.按规定要求穿戴好劳动防护用品。
2.检修过程中，不要损坏配件。
3.正确使用工装、设备。
4.检修过程中，注意受伤。
类别：A2、A3修系统：大功率柴油机组泵油系统检修试验 部件：泵油系统大功率柴油机组泵油系统检修试验作业指导书适用车型：25G、25K 发电车 作业人员：内燃钳工 作业时间：2天作业材料：棉布、绝缘胶布等作业场所：临修K1线 、柴油机组检修中心 环境要求：通风，自然采光良好工装工具：高压风枪、开口扳手、套筒扳手、拉马、螺丝刀、卡簧钳、尖嘴钳、500V 级兆欧表、电机试验台等。
操作规程：参考文件：1.《中国铁路总公司关于印发〈铁路客车段修规程（试行）〉的通知》.铁总运﹝2014﹞349号2.《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》.铁总运（2015）29号2安全防护及注意事项： 1. 警告——按规定要求穿戴好劳动防护用品。
2.警告——正确使用工装、设备，避免受伤。
基本技术要求：序号作业项目工具及材料作业程序及标准1 工前准备高压风枪、开口扳手、套筒扳手、拉马、螺丝刀、卡簧钳、尖嘴钳、500V级兆欧表、电机试验台等。
1.1 作业者防护用品穿戴整齐，穿防砸皮鞋；1.2 确认工具及材料齐全，测量工具须良好，并在计量有效期内。
1.3到安全员处办理上脱手续，填写内容字迹清晰工整，时间准确。
[图1]图1 安全员上脱轨器序号作业项目工具及材料作业程序及标准2 卸下燃油泵电机高压风枪、开口扳手、套筒扳手、拉马、螺丝刀、卡簧钳、尖嘴钳、500V级兆欧表、电机试验台等。
2.1 从机房中拆下燃油泵后置于工作台上，[图2]用高压风枪除去其外部污垢。
2.2拆除齿轮泵与电机的联轴器的防护罩。
2.3拆除电机的四个底角螺栓。
2.4 分离联轴器，移开电机。
★及时清理地面油污，防止滑倒图2 拆下燃油泵序号作业项目工具及材料作业程序及标准3 分解检修燃油泵电机高压风枪、开口扳手、套筒扳手、拉马、螺丝刀、卡簧钳、尖嘴钳、500V级兆欧表、电机试验台等。
8泵类设备检修作业指导
通用施工技术文件编号：SPI/CM-ZD-JX-008文件类型文件页数附件页数版次修订说明受控编号ZD 4 0 第三版换版泵类设备检修作业指导书第三版2005.04.28 2005.04.28 梁萍汪红英梁选翠第二版2002.10.10 2002.10.10 唐春英梁选翠庄火林第一版1999.08.08 1999.08.08 梁萍梁选翠石恩显版次发布日期实施日期编制审核批准上海石化安装检修工程公司1.目的与适用范围保证设备的检修质量达到规范要求，保证设备检修过程的安全、可靠。
本指导书适用于泵类设备检修及单机调试工作。
2.引用标准及编制依据《压缩机、风机、泵安装工程施工验收规范》 GB50275-983.工作内容及操作流程（框图）4.操作程序及技术要求4.1 施工准备（填写《施工技术交底卡》）4.1.1 主要工机具准备：准备好施工用工机具，检验合格，并运到施工现场。
设备试运转所需的测量仪器齐全，标定合格且在有效期内。
4.1.2 技术交底：必要时技术人员应对操作人员进行技术交底。
4.2 机泵解体检修4.2.1 排空泵中输送介质、润滑油和密封冷却水，关闭进出口阀门，电气处于停止状态，并防止启动，拆除泵的进出口管道，并且对这些部件的位置做出明确的标志。
4.2.2 拆除泵的联轴器防护罩和联轴器。
4.2.3 拆除机械密封或更换填料，并按其拆卸顺序做好装配标记。
4.2.4 拆除轴承、轴套、叶轮、轴等零部件，检查其腐蚀和磨损程度。
a) 检查和调整主轴心线不直度，以两轴颈为基准，找联轴节和轴中段的径向跳动，允差0.03～0.05mm。
b) 检查叶轮等各部件磨损和冲蚀程度如果叶轮腐蚀和磨损不太严重，则可用补焊法进行修理。
补焊时将叶轮加热到6000C，然后进行焊接。
焊完后在车床上车削或用锉刀锉削到原来尺寸。
如果叶轮腐蚀和磨损较为严重，则必要更换新叶轮。
c) 检查、更换轴承、轴套轴套与填料接触部分极易磨损，检查轴套表面是否平整、光滑，如果有划痕等问题，则可用补焊方法进行修理，然后车削到原来尺寸，如磨损严重则必须更换新轴套。
供油泵检修作业指导书
供油泵检修作业指导书一、任务背景供油泵是发动机燃油系统中的重要组成部份，负责将燃油从燃油箱输送到发动机燃烧室，确保发动机正常运转。
为了保证供油泵的正常工作和延长其使用寿命，需要定期进行检修和维护。
本指导书旨在提供供油泵检修作业的详细步骤和要求，以确保检修作业的安全性和有效性。
二、检修准备1. 确认供油泵的型号和规格，并准备相应的检修工具和设备。
2. 关闭发动机，并确保燃油系统处于冷却状态。
3. 确保工作区域干净整洁，并采取必要的安全措施，如佩戴防护手套和眼镜。
三、检修步骤1. 检查供油泵外观- 检查供油泵外壳是否有明显的损伤或者腐蚀。
- 检查连接螺栓是否紧固，密封件是否完好。
- 检查油管接口是否有泄漏。
2. 拆卸供油泵- 使用适当的工具拆卸供油泵的固定螺栓。
- 将供油泵从发动机上取下，并放置在干净的工作台上。
3. 检查供油泵内部- 检查供油泵的滤网和滤芯是否清洁，如有污垢应进行清洗或者更换。
- 检查供油泵的活塞、活塞杆和密封圈是否磨损或者损坏，如有需要应更换。
- 检查供油泵的压力调节阀和安全阀是否正常工作，如有需要应进行调整或者更换。
4. 清洗供油泵- 使用适当的清洗剂清洗供油泵的内部和外部，确保清洁彻底。
- 使用干净的布或者纸巾擦拭供油泵，确保无残留物。
5. 组装供油泵- 根据供油泵的拆卸顺序，将各个部件逐一安装到供油泵上。
- 使用适当的扭矩工具按照规定的扭矩值紧固固定螺栓。
- 确保各个部件安装正确，并且无松动。
6. 安装供油泵- 将检修好的供油泵安装到发动机上，并确保与其他部件正确连接。
- 使用适当的扭矩工具按照规定的扭矩值紧固固定螺栓。
7. 检查供油泵的工作效果- 启动发动机，并观察供油泵的工作情况。
- 检查供油泵的供油量和供油压力是否正常。
- 检查供油泵是否有异常噪音或者泄漏现象。
四、检修记录每次进行供油泵检修作业时，应详细记录以下信息：- 供油泵的型号、规格和序列号。
- 检修日期和检修人员。
电前泵检修作业指导书
8号机电前泵检修作业指导书1 范围本作业指导书规定了8号机电前泵检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于8号机电前泵大修工作。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
发电设备检修管理导则DL 5190.3-2012 电力建设施工及验收技术规范SQ250-560型离心泵维护说明书3安全措施3.1工作票安全措施确认，电前泵电机停电，油系统停运，电前泵与所有系统完全解列,内部汽水放尽无压力。
3.2严格执行《电业安全工作规程》3.3工器具使用前检查，合格后方可使用。
3.4作业人员要经过详细的安全技术交底。
3.5作业过程要严格遵守电力检修安全规程，正确使用工器具，杜绝野蛮施工，做到四不伤害。
3.6检修人员要结合二十五项反措进行作业，防止人身伤害事故发生。
3.7起重作业前，必须仔细检查各类起重工器具是否符合作业要求，严禁使用有缺陷的起重工器具。
3.8使用电动工器具必须带绝缘手套。
3.9每天开工前工作负责人向工作班成员交代安全注意事项，工作结束后，总结当天的安全工作情况。
3.10使用电动工器具必须配用漏电保护器。
3.11高空作业应使用工具带、安全带或防坠器。
4 备品备件准备5现场准备及工具5.1工器具准备5.2专用工具5.3工作准备□作业组成员掌握检修前电前泵的缺陷。
□工器具已准备完毕，材料、备件已落实。
□参加检修的人员必须熟悉本作业指导书，清楚检修项目，熟知技术关键点及工艺质量标准。
□准备好检修用的各易损件及材料。
□检修地面已经铺设防护胶皮，场地已经完善隔离。
□参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
(本体)8号机A小机本体检修作业指导书
8号机A小机本体检修作业指导书1 范围本作业指导书规定了8号机A小机本体检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于8号机A小机本体检修。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
NK63/71 汽动给水泵汽轮机使用说明书DL 5190.3-2012 电力建设施工技术规范第3部分：汽轮发电机组DL/T 5210.3-2009 电力建设施工质量验收及评价规程第3部分汽轮发电机组NK63/71 汽动给水泵汽轮机图纸NK63/71 汽动给水泵汽轮机证明书Q/ITKTPC 1003-2018 四单元集控运行规程3 安全措施3.1工作票安全措施确认，确认汽动给水泵汽轮机各油泵已停止运行，小机进汽系统、轴封系统已隔离。
3.2所使用的手拉葫芦、吊索及起重设备应检验合格，并发放相应的合格证，每日对起重设备进行检查并做好记录。
厂房内行车在使用前应组织进行有关载荷试验，同时进行其他检验项目，经特检所等有关部门有关人员检验合格，确认安全、可靠后方可使用；检修期间，行车在每班使用前起重人员均应检查一遍行车刹车等确认安全、可靠后方可使用，发现问题时必须逐级汇报，待缺陷处理完毕后方可使用。
3.3轴承、汽缸、转子、隔板等部套起吊前应确认起重设备检验合格、安全、可靠后方可使用；起重作业人员必须持证上岗，大件起吊必须由有经验的专业人员进行指挥、操作；各部套过程中必须专人指挥、专人操作，必须严格执行起重作业相关规定。
3.4起重物品必须绑扎牢固，吊钩需挂于起吊物重心，吊钩钢丝绳需保持垂直，严禁歪拉斜吊；起吊时应避免绳、链打结，绳、链不应与棱角、光滑部位直接接触。
(调速)8号机主机事故油泵检修作业指导书(完成)
8号机主机事故油泵检修作业指导书1 范围本作业指导书规定了8号机主机事故油泵解体检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于8号机主机事故油泵解体检修工作。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
发电设备检修管理导则电业安全作业规程DL 5190.3-2012 电力建设施工技术规范第3部分：汽轮发电机组电力建设施工质量验收及评价规程第三部分：汽轮发电机组125LY-32型直流事故泵说明书结构示意图3 安全措施3.1 安全关键点3.1.1 工作票安全措施确认，主机辅助油泵电机停电。
3.1.2 吊运油泵时由专人指挥，禁止人员在油泵下方停留或经过。
3.1.3 油泵吊走后应封好孔洞，做好围栏和标识，防止人员坠落。
3.1.4 工作现场照明充足。
3.1.5 安全防火，工作现场严禁吸烟。
作现场明火作业时，专人监护，并配置灭火器。
3.1.6 清点所有专用工具齐全，检查合适，试验可靠。
3.1.7 工作票签发、落实安全措施可靠方可开工。
3.1.8 对零部件保存好,防止损坏。
3.1.9 地面、油箱面油污随时清理，防止滑倒。
3.1.10 回装前,负责人进行全面的技术交底和岗位分工。
3.1.11 检查文明施工和检修，检修现场铺设胶皮、塑料布或石棉纸，保证三不落地。
3.1.12 检修时所有工作人员要认真负责，杜绝带情绪和饮酒后作业。
3.1.13 使用电动工器具必须配用漏电保护器。
3.1.14 回装时，用石油醚将所有要复装的零部件清洗干净，用白布清理各进出油口，并用白面粘干净。
3.1.15 各进出油口必须用白布包好。
3.1.16 注意防止损坏密封圈及其他备件。
供油泵检修作业指导书
发布目次1 范围 (2)2 本指导书涉及的资料和图纸 (2)3 安全措施 (2)4 备品备件清单 (2)5 现场准备及工具 (2)6 检修工序及质量标准 (4)7 检修质量记录 (9)8 设备试运、调试、试验 (10)9 设备检修不符合项处理单 (12)10 完工报告单 (13)11 质量签证单 (16)12 对本作业指导书的修订建议（记录阅读、使用中发现的问题及完善建议） (17)13 设备概述 (18)供油泵检修作业指导书1 范围本作业指导书适用于一期工程80AY50×11型多极离心油泵的检修工作.2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件, 其随后所有的修改单或修订版均不适用于本规范, 然而, 鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件, 其最新版本适用于本规范。
80AY50×11型多极离心油泵技术标准80AY50×11型多极离心油泵使用说明书80AY50×11型多极离心油泵安装说明书及图纸3 安全措施3.1 严格执行《电业安全工作规程》。
3.2 油泵停运, 系统隔离, 降压为零, 泵腔体存油放尽。
3.3 清点所有专用工具齐全, 检查合适, 试验可靠。
3.4 油泵检修时严禁损伤设备及其部件。
3.5 现场和工具柜工具、零部件放置有序, 油泵拆下的零部件必须妥善保管好并作好记号以便回装。
3.6 所带的常用工具、量具应认真清点, 绝不许遗落在设备内。
3.7 起吊重物前检查起重工具是否符合载荷要求。
3.8 当天检修任务结束后一定要将检修所用照明电源断掉。
3.9 参加检修的人员必须熟悉本作业指导书, 并能熟记熟背本书的检修项目, 工艺质量标准等。
4 参加本检修项目的人员必需安全持证上岗, 并熟记本作业指导书的安全技术措施。
5 开工前召开专题会, 对各检修参加人员进行组内分工, 并且进行安全、技术交底。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8号机大机、小机、密封油直流事故油泵控制箱检修作业指导书1 范围本作业指导书规定了8号机大机、小机、密封油直流事故油泵控制箱检修工作。
工作地点在8号机大机、小机、密封油直流事故油泵控制箱区域；检修项目为二次回路检查、回路绝缘测试、开关整组传动；对已发现的问题进行处理。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
《8号机重要控制箱控制原理图》3 安全措施3.1严格执行《电业安全工作规程》。
3.2 所检修控制箱电源必须断开并与运行人员确认。
3.3 检修前一定要注意不得走错间隔，认真核对设备标识，工作人员互相提醒，工作地点装设遮栏，作业间隔悬挂安全措施标示牌。
3.4 使用带漏电保护器的电动工器具，防止电动工器具伤人。
3.5 工作前要验明所检修母线无电压，防止人身触电。
3.6 回路检查过程中，拆、接线时要注意做好标记，更换元件过程中注意接线正确。
3.7 如果设备不停电状态的更换，注意不要将取下的线头碰到其它带电元件上,拆下的线头应用绝缘胶布包裹好。
3.8 各作业过程工作负责人要进行安全交底，危险点分析全面，做好危险预想。
3.9 所带的常用工具、量具应认真清点，绝不许遗落在控制箱内。
3.10参加检修的人员必须熟悉本作业指导书，并能熟知本书的检修项目，工艺质量标准等。
3.11参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
4 备品备件清单5 修前准备5.1 现场准备5.2 工作准备☐工器具已准备完毕，材料、备品已落实。
☐检修地面已经铺设防护胶片，场地已经完善隔离。
☐作业文件已组织学习，工作组成员熟悉本作业指导书内容。
W15.3 办理相关工作票☐已办理工作票及开工手续,一次设备停运。
☐工作票办理完毕。
☐检查安全措施与工作票所载措施一致。
☐检查验证工作票。
☐检修或试验时应有专人监护。
☐工作人员的着装应符合《安规》要求,衣物中不准携带与工作无关的零星物件,带入的工具应做好记录,工作完须检查工具与记录是否相符。
H16 检修工序及质量标准6.1 控制箱检修6.1.1 大机直流事故油泵☐控制箱卫生清扫；控制箱及各电气元件表面无灰尘、污迹；端子排及各二次电缆表面无灰尘。
☐电缆孔洞封堵良好无漏洞。
☐控制箱标识完善，所有元器件标识辨识清楚。
6.1.2 A小机直流事故油泵☐控制箱卫生清扫；控制箱及各电气元件表面无灰尘、污迹；端子排及各二次电缆表面无灰尘。
☐电缆孔洞封堵良好无漏洞。
☐控制箱标识完善，所有元器件标识辨识清楚。
6.1.3 B小机直流事故油泵☐控制箱卫生清扫；控制箱及各电气元件表面无灰尘、污迹；端子排及各二次电缆表面无灰尘。
☐电缆孔洞封堵良好无漏洞。
☐控制箱标识完善，所有元器件标识辨识清楚。
6.1.4 密封油直流事故油泵☐控制箱卫生清扫；控制箱及各电气元件表面无灰尘、污迹；端子排及各二次电缆表面无灰尘。
☐电缆孔洞封堵良好无漏洞。
☐控制箱标识完善，所有元器件标识辨识清楚。
W26.2 控制回路检修6.2.1大机直流事故油泵控制回路检修☐接线端子检查测试：电压电流端子要求用万用表电阻档测量,电阻不大于0.2欧；交直流端子标识清晰，交直流端子有混排的中间加搁板搁开；控制电源，变送器电源及各表计电源标识检查核对，各负荷动力电缆标牌检查，标注错误的进行更改。
☐控制箱内所有二次端子紧固、手写线号更换。
☐检查、核对控制回路是否与图纸相符，不符合的地方应进行核实，不得私自更改回路。
各端子排列整齐，端头标示清楚，无烧损碳化现象。
☐继电器校验及更换：1.各继电器外壳无灰尘；外壳嵌接良好；外壳与底座结合应紧密牢固，底座完好无破损。
继电器端子接线应牢固可靠。
2.继电器检查外观、接点及线圈；线圈发黄较严重的更换。
测量继电器线圈阻值并记录。
用万用表测量各空开、继电器、接触器接点应通断良好（不得超过100Ω），测量各继电器接点与底座的接触识清晰并用空端子搁开；控制电源，变送器电源及各表计电源标识检查核对，各负荷动力电缆标牌检查，标注错误的进行更改。
6.2.2 A小机直流事故油泵控制回路检修☐接线端子检查测试：电压电流端子要求用万用表电阻档测量,电阻不大于0.2欧；交直流端子标识清晰，交直流端子有混排的中间加搁板搁开；控制电源，变送器电源及各表计电源标识检查核对，各负荷动力电缆标牌检查，标注错误的进行更改。
☐控制箱内所有二次端子紧固、手写线号更换。
☐检查、核对控制回路是否与图纸相符，不符合的地方应进行核实，不得私自更改回路。
各端子排列整齐，端头标示清楚，无烧损碳化现象。
☐继电器校验及更换：1.各继电器外壳无灰尘；外壳嵌接良好；外壳与底座结合应紧密牢固，底座完好无破损。
继电器端子接线应牢固可靠。
2.继电器检查外观、接点及线圈；线圈发黄较严重的更换。
测量继电器线圈阻值并记录。
用万用表测量各空开、继电器、接触器接点应通断良好（不得超过100Ω），测量各继电器接点与底座的接触良好。
更换的继电器注明更换日期。
□接线端子检查测试：电压电流端子要求用万用表电阻档测量,电阻不大于0.2欧；交直流端子标识清晰并用空端子搁开；控制电源，变送器电源及各表计电源标识检查核对，各负荷动力电缆标牌检查，标注错误的进行更改。
6.2.3 B小机直流事故油泵控制回路检修☐接线端子检查测试：电压电流端子要求用万用表电阻档测量,电阻不大于0.2欧；交直流端子标识清晰，交直流端子有混排的中间加搁板搁开；控制电源，变送器电源及各表计电源标识检查核对，各负荷动力电缆标牌检查，标注错误的进行更改。
☐控制箱内所有二次端子紧固、手写线号更换。
☐检查、核对控制回路是否与图纸相符，不符合的地方应进行核实，不得私自更改回路。
各端子排列整齐，端头标示清楚，无烧损碳化现象。
☐继电器校验及更换：1.各继电器外壳无灰尘；外壳嵌接良好；外壳与底座结合应紧密牢固，底座完好无破损。
继电器端子接线应牢固可靠。
2.继电器检查外观、接点及线圈；线圈发黄较严重的更换。
测量继电器线圈阻值并记录。
用万用表测量各空开、继电器、接触器接点应通断良好（不得超过100Ω），测量各继电器接点与底座的接触良好。
更换的继电器注明更换日期。
接线端子检查测试：电压电流端子要求用万用表电阻档测量,电阻不大于0.2欧；交直流端子标识清晰并用空端子搁开；控制电源，变送器电源及各表计电源标识检查核对，各负荷动力电缆标牌检查，标注错误的进行更改。
6.2.4密封油直流事故油泵控制回路检修☐接线端子检查测试：电压电流端子要求用万用表电阻档测量,电阻不大于0.2欧；交直流端子标识清晰，交直流端子有混排的中间加搁板搁开；控制电源，变送器电源及各表计电源标识检查核对，各负荷动力电缆标牌检查，标注错误的进行更改。
☐控制箱内所有二次端子紧固、手写线号更换。
☐检查、核对控制回路是否与图纸相符，不符合的地方应进行核实，不得私自更改回路。
各端子排列整齐，端头标示清楚，无烧损碳化现象。
☐继电器校验及更换：1.各继电器外壳无灰尘；外壳嵌接良好；外壳与底座结合应紧密牢固，底座完好无破损。
继电器端子接线应牢固可靠。
2.继电器检查外观、接点及线圈；线圈发黄较严重的更换。
测量继电器线圈阻值并记录。
用万用表测量各空开、继电器、接触器接点应通断良好（不得超过100Ω），测量各继电器接点与底座的接触良好。
更换的继电器注明更换日期。
□接线端子检查测试：电压电流端子要求用万用表电阻档测量,电阻不大于0.2欧；交直流端子标识清晰并用空端子搁开；控制电源，变送器电源及各表计电源标识检查核对，各负荷动力电缆标牌检查，标注错误的进行更改。
W36.3 绝缘电阻测量6.3.1大机直流事故油泵绝缘电阻测量二次回路电缆绝缘电阻测试：用500V摇表测量，绝缘电阻应为≥3兆欧（根据实际测量将结果记录在表中）。
6.3.2 A小机直流事故油泵绝缘电阻测量二次回路电缆绝缘电阻测试：用500V摇表测量，绝缘电阻应为≥3兆欧（根据实际测量将结果记录在6.3.3 B小机直流事故油泵绝缘电阻测量二次回路电缆绝缘电阻测试：用500V摇表测量，绝缘电阻应为≥3兆欧（根据实际测量将结果记录在6.3.4密封油直流事故油泵绝缘电阻测量二次回路电缆绝缘电阻测试：用500V摇表测量，绝缘电阻应为≥3兆欧（根据实际测量将结果记录在表中）。
W46.4 工作票终结撤出全部检修人员，清点人员和工具，办理工作票终结手续。
H27 检修记录8 设备试运、调试、试验传动项目记录（设备试运跟踪，远方启停、就地启停、联锁回路、事故按钮，报警及状态核对，做好试运记录并签字）：A小机直流油泵控制箱B小机直流油泵控制箱H3119 不符合项通知单（H4）1210 完工报告单（H5）1314Q/ITKTPC15 8025-2019 11 质量签证单大机直流油泵控制箱15Q/ITKTPC15 8025-201916Q/ITKTPC15 8025-201917Q/ITKTPC15 8025-201918Q/ITKTPC15 8025-2019工作人员作业指导书学习签字19。
