500KV变电站主变压器保护的设计
500kV变电站保护配置
主接线及保护范围划分
见图描述
(二)变电站保护范围的划分
线路保护范围：线路两侧CT之间的一次设备。包括各侧CT、线路侧 刀闸、输电线路、线路PT等，均属于线路保护范围。（500kV4回、 220kV5回）
母线保护范围：各断路器CT至母线所有的一次设备。包括各断路器CT、 断路器、母线侧隔离开关、母线、母线PT和避雷器等，均属于母线范 围。（500kV2组、220kV、35kV各一组）
主接线及保护范围划分
2号站用变上35kV B母运行，其低压侧供380/220V交流Ⅱ段负荷； 0号站用变由35kV北奇线供电运行, 其低压侧供380/220V备用段母线空 载运行。 正常运行时， 1ZK 380V交流I段进线开关、2ZK 380V交流II段进线开关 在合闸位置，QL 0号站用变二次隔离开关在工作位置，3ZK 交流I段与 备用段联络开关、4ZK 交流II段与备用段联络开关在分闸位置；备用电 源自投装置的1BK、2BK选择开关在“投入”位置，交流Ⅰ、Ⅱ段分列 运行。 6. 直流系统运行方式： 1号充电机供直流I段母线负荷，1号蓄电池组上I段母线浮充运行；2号 充电机供直流II段母线负荷，2号蓄电池组上II段母线浮充运行；直流I、 II段母线分列运行。
3DL
TA2或TA3、 UA、UB 、 UC 接线路电压接TV3（或 TV4）、UM接TV4（或TV3）
任一相。
母线II 变压器
TV2
变电站保护配置简介
（3）保护配置及定值
设备名称
保护类型
保护功能
500kV 线路保护
光纤差动 （L90\RCS931） 欠范围保护RCS931
相间距离保护 (PSL\RCS931)
3．220kV系统运行方式：
《变电站及主变压器保护设计》
《变电站及主变压器保护设计》变电站及主变压器保护设计是电力系统工程中非常重要的一个环节。
变电站是电力系统中的一个关键部件，主要起到将输电线路的高压电能变换成适合用户使用的低压电能的作用。
主变压器作为变电站的核心设备之一，具有提供稳定电能供应的重要作用。
因此，对变电站及主变压器的保护设计非常关键，下面就对其进行详细探讨。
首先，变电站的保护设计主要包括温度保护、短路保护和过流保护等。
对于主变压器而言，温度保护是最为重要的一种保护方式。
因为变压器在运行过程中会不可避免地产生一定的热量，如果超过一定的温度范围，会对变压器的绝缘材料和冷却系统造成损伤，甚至导致爆炸等严重后果。
因此，在变电站的保护设计中，应设置温度传感器来监测变压器的温度，一旦超过预设的警戒值，变电站应及时采取措施，例如降低负载、停机检查等。
其次，短路保护也是变电站保护设计中的重要环节。
变压器在运行过程中，由于外界因素或内部故障引起的短路，会产生高电流，对设备和系统造成严重危害。
因此，在变电站的保护设计中，应设置短路保护装置，一旦短路发生，短路保护装置能够迅速切断故障电流，保证设备的安全运行。
最后，过流保护也是变电站保护设计中的重要部分。
变压器在运行过程中，由于负载的变化或其他原因，可能会发生过流情况，过流时间过长会对设备造成严重热损害。
因此，在变电站的保护设计中，应设置过流保护装置，一旦过流发生，过流保护装置能够及时切断故障电流，保护设备的安全运行。
总结来说，变电站及主变压器保护设计是电力系统工程中非常重要的一环。
保护设计中需要考虑温度保护、短路保护和过流保护等因素，以确保设备的安全运行。
这些保护装置能够在故障发生时，迅速切断故障电流，保护设备不受到严重损害。
同时，在保护设计中还需要考虑监测装置和报警系统，以便及时发现故障并采取措施。
可以说，良好的变电站及主变压器保护设计，对电力系统的稳定运行和设备的安全运行具有重要意义。
浅析变电站主变压器的保护配置
浅析变电站主变压器的保护配置发布时间：2022-10-30T02:34:57.404Z 来源：《科技新时代》2022年第12期作者：郝飞进[导读] 本文浅析了变电站主变压器的保护配置，主要是为了保障主设备在运行过程中的安全性郝飞进国网山西省电力公司超高压变电分公司山西太原 030000摘要：本文浅析了变电站主变压器的保护配置，主要是为了保障主设备在运行过程中的安全性。
分析了变电站中的主变压器保护配置的内容并提出了相关的方案，提出变电站主变压器保护配置中的一些不足之处，为变电站中的工作人员提供一些参考，从而提高工作的质量和水平。
关键词：变电站；主变压器；保护配置引言变电站内主变压器的保护配置分为三个层次:变电站按站控层、间隔层和过程层。
首先，主变压器的站控层的组成部分为主机操作员站、分站控制设备及智能化装置接口机器，缺一不可。
它能够较好地显示人机界面，完成对间隔层及过程层中的相关装置的管理和控制。
另外还可以加强远距离监控、调度集中控制站的两者之间的关联，此过程中利用二次子系统形成了间隔层，遇到站控层或者无法使用网络的情况，同时它也能够实现对位于间隔层中的各装置的实时监控目标;常规性的互感器及合并单元、智能终端最终导致了过程层的形成。
就其作用进行分析，主要表现在采集电气量、监管并检测装置的运转情况上［1］。
1变压器主要部件及可能出现的故障变压器主要包括器身、调压装置、油箱和冷却装置以及保护装置等。
在器身中主要包括铁心、绕组、绝缘部件及引线；调压装置主要为分接开关、无励磁调压及有载调压；而在保护装置中包含储油柜、安全气道、吸湿器等六大重要装置。
主变压器作为变电站中的重要电气设备，它能够满足用户的基本电力网安全需求以及经济的运行需求，并且能够在调度时拥有较强的灵活性，因此在变电站的运行过程中，若是由两台以上的变压器同时进行并联运行，那么大多数都是采用分级绝缘且合理的中性点接地方式［2］。
变压器的故障可以分为油箱外和油箱内两种故障。
500kV变电站电气二次部分介绍及保护配置
实用文档500kV变电站电气二次部分介绍及保护配置葛磊电力系统继电保护的基本知识一、电力系统继电保护的作用：1、电力系统的故障类型：电力系统故障可分为：单相接地故障 D（1）、两相接地故障 D（1.1）、两相短路故障 D（2）、三相短路故障 D（3）、线路断线故障2、电力系统故障产生的原因：外部原因：雷击，大风，地震造成的倒杆，线路覆冰造成冰闪，线路污秽造成污闪；内部原因：设备绝缘损坏，老化；系统中运行，检修人员误操作。
3、电力系统的不正常工作状态：电力系统不正常工作状态：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。
如：电力设备过负荷，如：发电机，变压器线路过负荷；电力系统过电压；电力系统振荡；电力系统低频，低压。
二、继电保护的基本任务：继电保护装置的基本任务是当电力系统中的电力元件发生故障时，向运行值班人员及时发出警告信号，或者向所控制的断路器发出跳闸命令，以终止这些事件发展。
三、电力系统对继电保护的基本要求：（四性）1、选择性：电力系统故障时，使停电范围最小的切除故障的方式。
2、快速性：电力系统故障对设备人身，系统稳定的影响与故障的持续时间密切相关，故障持续时间越长，设备损坏越严重；对系统影响也越大。
因此，要求继电保护快速的切除故障。
3、灵敏性：继电保护装置在它的保护范围内（一般指末端）发生故障和不正常工作状态的反应能力。
4、可靠性：①保护范围内发生故障时，保护装置可靠动作切除故障,不拒动。
②保护范围外发生故障和正常运行时，保护可靠闭锁,不误动。
四、继电保护的几个名词解释：1、双重化配置：为了满足可靠性及运行维护的需要，500KV线路保护应按两套“独立”能瞬时切除线路全线各类故障的主保护来配置。
其中“独立”的含义：各套保护的直流电源取自不同的蓄电池；各套保护用的电流互感器、电压互感器的二次侧各自独立；各套保护分别经断路器的两个独立的跳闸圈出口；套保护拥有独立的保护通道（或复用通道）；各套保护拥有独立的选相元件；2、主保护：满足系统稳定和设备安全的要求，能以最快的速度有选择性的切除电力设备及输电线路故障的保护。
500KV变电站设备、接线特点及保护配置原则
500KV变电站仿真培训总结9月1日至9月14日，在华东电力培训中心进行了500KV变电站仿真培训取证，期间主要对500KV变电站设备的接线特点及保护配置原则；线路、开关保护；远动自动化；秦山500KV开关站典型操作及保护运行方式；500KV系统避雷器及运行操作过电压；母线保护；发变组保护；电网安全分析等进行了学习，现将学习情况总结如下：一、500KV变电站设备、接线特点及保护配置原则1、500KV 1个半断路器接线的主要特点：目前华东电网的主网架由电厂500KV升压站、独立500KV变电站通过架空输电线组成。
这些500KV升压站、变电站的开关主要采用1个半断路器的接线方式，但主要还是通过传统的敞开式接线方式，这种方式占地面积较大。
采用GIS的接线方式可以大幅度减少占地面积，减少维护量。
一个半断路器的接线方式优点：＊供电稳定可靠。
每一串由三台断路器加二条公用母线及一条进线和一条出线组成一个完整串，正常合环运行，当发生一条母线甚至二条母线故障或开关故障都不会导致线路停电，这种接线方式体现出线路比母线更重要。
特别是加装线路、变压器闸刀使线路和变压器检修时断路器继续合环运行，提高了供电可靠性。
＊运行调度灵活：正常运行时两组母线和所有开关都投入运行，从而形成多环路的供电方式。
一个半断路器接线方式的主要缺点：＊二次线复杂。
在继电保护中需要采用CT“和电流”的接线方式，线路保护采用线路的CVT，不采用母线的PT。
＊投资较大。
500KV断路器是昂贵的设备。
2、500KV联合开关站主接线特点：＊通过充油电缆直接与主变高压侧相连＊三、四串采用交叉布置＊预留两串＊二期是线变串、三期线线串＊采用一个半断路器接线方式（线路、主变闸刀断开后，短线保护自投）＊线路或主变保护用的是CT “和电流”＊线路保护用电容式（三相）电压互感器(CVT)，母线采用（单相）电压互感器(CVT)，这种接线方式突出了线路比母线更重要。
3、开关在检修状态下特别注意退CT流变端子的操作顺序若需要将500KV改到检修状态并对相应CT进行检修，则为了防止保护误动，在进行流变端子退出操作时一定要按先退流变端子后短接操作顺序进行操作，因为一个半接线方式引入继电保护的是采用“和电流”方式，若先短接后退流变端子会导致保护误动作，这一操作原则同样适用于发变组保护中。

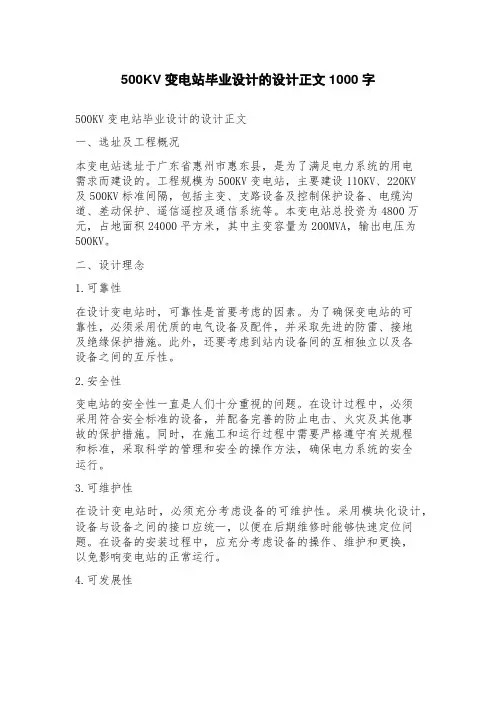

500KV变电站毕业设计的设计正文
500KV变电站毕业设计的设计正文1000字500KV变电站毕业设计的设计正文一、选址及工程概况本变电站选址于广东省惠州市惠东县，是为了满足电力系统的用电需求而建设的。
工程规模为500KV变电站，主要建设110KV、220KV及500KV标准间隔，包括主变、支路设备及控制保护设备、电缆沟道、差动保护、遥信遥控及通信系统等。
本变电站总投资为4800万元，占地面积24000平方米，其中主变容量为200MVA，输出电压为500KV。
二、设计理念1.可靠性在设计变电站时，可靠性是首要考虑的因素。
为了确保变电站的可靠性，必须采用优质的电气设备及配件，并采取先进的防雷、接地及绝缘保护措施。
此外，还要考虑到站内设备间的互相独立以及各设备之间的互斥性。
2.安全性变电站的安全性一直是人们十分重视的问题。
在设计过程中，必须采用符合安全标准的设备，并配备完善的防止电击、火灾及其他事故的保护措施。
同时，在施工和运行过程中需要严格遵守有关规程和标准，采取科学的管理和安全的操作方法，确保电力系统的安全运行。
3.可维护性在设计变电站时，必须充分考虑设备的可维护性。
采用模块化设计，设备与设备之间的接口应统一，以便在后期维修时能够快速定位问题。
在设备的安装过程中，应充分考虑设备的操作、维护和更换，以免影响变电站的正常运行。
4.可发展性变电站的可发展性是其重要性的一个方面。
在设计变电站时，必须预留充足的土地和空间，以便在未来需要扩建时进行增容。
此外，还要考虑新技术的应用和变电站的信息化管理，以满足未来的需求。
三、设计技术方案1.选址和布置本变电站选址于惠东县，布置采用分区分层的方式，分为高、中、低压区域。
高压区位于变电站的中心，包括500KV主变压器与500KV GIS室、电流互感器与电压互感器等设施。
中压区位于500KV主变压器的两侧，包括220KV断路器、220KV GIS室、避雷器等设施。
低压区位于220KV GIS室的两侧，包括110KV断路器、110KV GIS室等。
500KV变电站主变压器的选型要领
500KV变电站主变压器的选型要领变压器是变电站较重要的电气设备之一，它的安全可靠运行关系到变电站乃至电网的安全稳定。
为保证变压器能够安全可靠运行，需要抓好选型、设计、制造、安装、运行维护以及检修各个环节。
其中较为关键的是要抓好源头，把好设计选型关。
选择变压器的结构型式、技术参数和性能指标，大体上应遵循以下两方面原则：一是要满足安装地所在电力系统方面的需求;二是要考虑变压器制造方面的可行性。
满足第一方面的要求这是不言而喻的，但不能不顾及第二方面的限制而过分强调第一方面，二者之间要统筹兼顾。
如果一味强调系统方面的要求，提出的技术参数和性能指标过高或过于苛刻，就可能使变压器结构复杂、制造难度增大，其后果轻者是无谓地增加制造成本，造成不必要的投资浪费;重者是将导致变压器可靠性降低，难以保证安全运行，给电网安全留下隐患。
由于结构的原因，变压器技术参数和性能指标之间互相关联，有些是不能同时兼顾的。
例如，空载损耗和负载损耗，不能要求两者都小，若空载损耗值取值较低，负载损耗则要相对较大，反之亦然。
还有高阻抗变压器，相对低阻抗变压器而言负载损耗总要高一些。
而对于三绕组变压器，不能对高—中、高—低和中—低绕组之间的短路阻抗全部做出规定，较多只能规定其中的两个。
这是因为当规定了任意两个短路阻抗值之后，余下的那个短路阻抗值就随之确定下来了。
在规定变压器技术参数和性能指标时要充分注意上述因素。
2 、500kV变电站主变压器选型原则2.1 容量的选择在国内已运行的50OkV变电站主变压器中。
整组容量有750MV A、800MV A、1000MV A和1200MV A 四种规格。
变压器容量的选择应考虑电网发展远景和变电站的较终规模。
总的来说，选择大容量变压器比选择多台小容量变压器要相对经济一些。
例如，一个变电站的较终规模为3组750MV A变压器，选择3组750MV A变压器不如选择1组1000MV A变压器和1组1200MV A变压器经济。
浅析500kV获嘉变电站主变压器过励磁保护
河 南 电 力
９
浅析 ５ ０ Ｖ获嘉变电站主变压器过励磁保护 ０ｋ
王 继 平 ， 阳 王
（ ． 乡供 电公 司 ， 南 新 乡 ４ ３ ０ ；． 沙理 工大 学 ， 南 长 沙 ４０ ７ ） １新 河 ５ ０ ２ ２长 湖 １０ ６
摘 要 ： 励磁 保 护 是 ３ ０Ｖ 及 以上 变 压 器特 有 的一 种 保 护 ，继 电保 护 和安 全 自动 装 置技 术规 程 》 于 过 励 磁 保 护 过 ３ｋ 《 关
ｄ ｆ ｔ ｌ ｎ ｈｅ ｅ ｐｏ ｗａ ｎ ｏ ｓｓｅ ？Ｔｈｉ ｐ ｒｃ ｒｉｓ ｏ ｈｅ ｒ ａ ｏ ａ ｙ ｉ ， ｎ ｐ ｏ ｓ ｄ ｅ ｎｉｅｖａｕｅａ ｄ ｔ ｘ ￣ ｉ ｙ ｉ ｃ ｎ ｉｔｎｔ ｓｐａ ｅ ａ ｒｅ ｎ ｔ ｅ ｓ ｎ ａ ｌ ｓｓ ａ ｄ ｒ ｐｏ ｅ ｎ ｓ ｖ ｒ ｌ ａ ｉｎａｉ ａｉ ｎ ｒ ｐｏ ａ ｓ，ｎ ｅ ｅ ａ ｒ ｔｏ ｌｚ ｔｏ ｐ ｏ ｓ ｌ ｉ ｏｒ ｅ ｔ ｇ ａ ａ ｔ ｅ ｈ ｅ ｄ ｒ ｏ ｕ ｒ ｅ ｔ ５０ ｋ ｎ ０ Ｖ ｔａ ｆ ｒ ｒｓ ａ ｅ ｎ ｓｅ ｄ ｒ ｎｓｏ ｍｅ ＇ ｓ ｆ ａ ｄ ｔ ａ ｙ
ｏ ａｎ Ｔ ａ ｓｏ ｉ ｅ ｓ ｆ Ｍ ｉ ｒ ｎ ｆ ｒｓ ｒ
Ｗ ａ ｉｐ ｎ Ｗ ａ ｇＹａ ｇ ｎｇＪ － ｉ ｇ ， ｎ ｎ ￣
（ ． ｎ ｉｎ ｏ ｒ ｕ ｐｙ ｏ ａ ｙ Ｘ ｎ ｉ ｇ ５ ０ ２ Ｃ ｉａ １ Ｘｉｘａ ｇ ｗｅ ｐ ｌ ｍｐ ｎ ， ｉｘａ ３ ０ ， ｈｎ ； Ｐ Ｓ Ｃ ｎ ４
０ 引言
变 压 器 是 电 力 系 统 不 可 缺 少 的 电气 设 备 。它
设备 号 及 型 名称 厂家
500kv变电站主变压器施工方案
目录一、编制说明 (1)1.1编制依据 (1)1.2适用范围 (1)二、工程概述 (1)三、施工组织 (2)四、施工总平面布置 (3)4.1主变压器施工总平面布置 (3)4.2油务处理区总平面布置 (4)五、施工进度计划 (6)六、施工流程及各工序说明 (7)6.1施工准备 (7)6.2材料到货检查、保管 (10)6.3油务处理 (10)6.4检查试验 (10)6.5残油试验 (11)6.6附件安装及芯检 (11)6.7抽真空及真空注油 (13)6.8热油循环 (14)6.9补充注油 (15)6.10整体密封检查 (15)6.11电气试验 (15)七、质量保证措施 (15)八、安全文明施工要求 (16)8.1安全保证措施 (16)8.2文明施工措施 (17)九、绿色施工 (17)一、编制说明1.1 编制依据✪XX省电力勘测设计院图纸《主变压器安装》（卷册号：B4291S-D0105）；✪500kV主变压器供货合同及相关技术资料；✪《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）；✪《电气装置安装工程电气设备交接试验标准》（GB50150-2006）；✪《绿色施工导则》（建质【2007】223号）；✪《电气装置安装工程质量检验及评定规程》（DL/T 5161.1~5161.17-2002）；✪《中华人民共和国工程建设标准强制性条文—电力工程部分》（2006版）✪《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008）✪《国家电网公司电力安全工作规程（变电部分）》；（国家电网安监[2009]664号）；✪《国家电网公司18项电网重大反事故措施》（国家电网生技[2005]400号）；✪《国家电网公司电力建设安全健康与环境管理工作规定》（2005年版）；✪《国家电网公司输变电施工工艺示范手册-变电部分》（2006年版）；✪《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量[2010]19号）✪《国家电网公司“关于利用数码照片资料加强输变电工程安全质量过程控制的通知”》（基建安全[2007]25号）✪XX省电力公司《输变电工程施工标准化作业指导书-变电安装工程分册》（2007年版）✪XX省送变电建设公司《质量、职业健康安全和环境管理整合体系文件、管理手册》。
500KV变电站保护配置
500KV变电站继电保护的配置一、500KV变电站的特点：1）容量大、一般装750MVA主变1-2台，容量为220KV变电站5-8倍。
2）出线回路数多一般500KV出线4-10回220KV出线6-14回3）低压侧装大容量的无功补偿装置（2×120MAR）4）在电力系统中一般都是电力输送的枢纽变电站。
其地位重要，变电站的事故或故障将直接影响主网的安全稳定运行。
5）500KV系统容量大，一次系统时常数增大（50-200ms）。
保护必须工作在暂态过程中，需用暂态CT。
6）500KV变电站，电压高、电磁场强、电磁干扰严重，包括对一些仪器仪表工作的干扰。
二、500KV变电站主设备继电保护的要求1）500KV主变、线路、220KV线路，500KV‘220KV母线均采用双重化配置。
2）近后备原则3) 复用通道（包用复用截波通道，微波通道，光纤通道）。
三、500KV线路保护的配置1、500KV线路的特点a)长距离200-300km ，重负荷可达100万千瓦。
使短路电流接近负荷电流，甚至可能小于负荷电流例：平式初期：姚双线在双河侧做人工短路试验。
姚侧故障相电流仅1200多A。
送100万瓦千负荷电流=1300Ab)500KV线路有许多同杆并架双回线，因其输送容易大，发生区内异名相跨线故障时，不允许将两回线同时切除。
否则将影响系统的安全运行,线路末端跨线故障时，首端距离保护，会看成相间故障。
c)500KV一般采用1个半开关接线，线路停电时，开关要合环，需加短线保护。
d)线路输送功率大，稳定储备系数小，要保证系统稳定，要求保护动作速度快，整个故障切除时间小于100ms。
保护动作时间一般要≤50ms。
（全线故障）e)线路分布电容大500KV线路、相间距离为13m、线分裂距离45cm、正四角分裂、相对地距离12m。
线路空投时，未端电压高。
要加并联电抗器,并联电抗器保护需跳对侧开关,需加远方跳闸保护。
f)500KV线路一般采用单相重合闸，为限制潜供电流，中性点要加小电抗器2、配置原则：1）500KV线路保护配置原则：设置两套完整、独立的全线速动保护，其功能满足：每一套保护对全线路内部发生的各种故障（单相接地、相间短路，两相接地、三相短路、非全相再故障及转移故障）应能正确反映每套保护具有独立的选相相功能，实现分相和三相跳闸，当一套停用时，不影响另一套运行。
变电站500kV变压器保护配置与运行分析
变电站500kV变压器保护配置与运行分析摘要：供电水平影响着人们的生产生活，关系到社会能否正常运转。
在电力需求的不断提高中，500kV变电站因其容量大、适用性好，在电网中得到了广泛的应用。
在这种情况下，重视500kV变电站主变压器的运行维护，确保变压器安全、稳定、高效地为电网服务，就成为电力企业不可忽视的一项任务。
本文对变电站中500KV变压器的不同运行状态进行了检测。
通过对变压器保护配置和运行情况的分析，有助于供电公司工作人员准确判断变压器故障，从而找出故障原因，采取有效措施解决故障。
本文对500KV变压器的正常运行进行了分析，对500KV变压器的保护特点及配置进行了分析，并对保护装置的运行进行了分析，希望能为相关工作人员提供参考。
关键词：500kV变电站;主变压器;运行;维护在我国电网快速发展的背景下，电网中500kV变电站主变压器数量不断增加，满足了我国居民生产和生活中的供电需求，极大地促进了经济发展。
同时，经济发展和国家用电需求对供电可靠性提出了更高的要求，这无疑给变电站运维带来了新的挑战。
本文以华南地区某500kV变电站为例，对3台500kV主变的运行要求、常见故障及运维措施进行了探讨和分析，加深对500kV主变运行维护的认识，夯实运维基础，有利于电网安全运行。
1.500kV变电站主变压器的运行要求第一，主变压器的运行对工作温度和温升有特别严格的要求，这是因为变压器的使用寿命取决于绝缘材料的温度。
绝缘材料的六度规律是指变压器使用的电缆纸在80-140℃范围内，温度每升高6℃，绝缘寿命就会减少一半。
也就是说，绝缘温度常保持在95℃，使用寿命为20年;温度105℃，约7年;温度为120°C，仅限2年。
其次，主变压器的运行对负载有严格的要求。
变压器正常过载运行是基于变压器绝缘等效老化原理。
即变压器在一段正常超负荷运行时，其绝缘寿命损失大，在另一段低负荷运行时，其绝缘寿命损失小，两者绝缘寿命损失互补，保持变压器正常使用寿命不变。
国网500千伏变电站变压器保护定值整定探讨
（ 五 ）零序 电流保护 （ －段式 ） Ｉ 段（ 带方向） 按母线 灵敏度不 小于 １ ． ５ 整定 。时间与 出线的接地距离 Ｉ Ｉ 段或零序 电
流次末段配合 。 ５ ０ ０ ｋ Ｖ 侧。 第一 时限跳本侧： 第二时 限＝ 第一时限＋ Ａ ｔ 跳各侧 。 ２ ２ ０ ｋ Ｖ 侧。 第一时限 ０ ． ５ ｓ跳母联或分段 ，第二 时限跳 本侧。 Ⅱ段 （ 无方 向） 按一次 电流 ５ ０ ０ Ａ 整定 。 时间与 出线 的零序 电流最末段配 合。５ ０ ０ ｋ Ｖ 侧。第一 时限跳本侧；第二时 限＝ 第一时限＋
调灵敏性和选择性的矛盾， 从而满足逐级配
合的原则。为了保证保护动作的选择性 ，除
变压器差动保护在理论上首先是平衡 问题， 差动范 围内无故障差动电流等于零 。以 Ｖ ￣ ／ Ａ － １ １ 为例 ，假定差动继 电器在 Ｙ侧 （ 基准 侧 ）ＡＩ Ｍ ，Ｙ侧 ３ 个分相 电流差动继 电器， 直接对应 Ｙ 侧的 ３ 相二次 电流 ， 非基准侧（ △ 侧 ）的 ３相二次电流遵循下面规则折算至基 准侧。 Ａ—Ｙ ｏ 变换
来切除故障的保护。
（ 七）低压侧限时速断
可 以认为 高、中压侧为无穷大系统 ， 仅 计 及低压侧 阻抗 ，计算低压侧三相短路 。因 为，低压 侧三相短路与两相短路在 △绕组流 过 同样大 小的电流 ｌ ／ √ ３ 倍低压侧三相短路 电流 。灵敏系数取 １ ． ５ 。时间与低压侧保护 配 合 第一时限跳本侧 ；第二 时限＝ 第一 时 限＋ Ａｔ 跳各侧 。
Ａｔ跳各侧。２ ２ ０ ｋ Ｖ侧 ，同 ５ ０ ０ ｋ Ｖ侧。
（ １ ）式 中左右两边的对应量构成 Ｙ侧 ３ 个分相电流差动继 电器 。 再假定差动继 电器在 Ａ侧 （ 基准侧 ）Ａ Ｉ Ｎ ，Ａ侧 ３个分相 电流差 动继电器 ，直接对 应 △侧的 ３相二次 电流，非基准侧 （ Ｙ侧 ） 的 ３相二次 电流遵循 下面规则折算至基 准 侧。
500KV变电站设备、接线特点及保护配置原则
500KV变电站仿真培训总结9月1日至9月14日，在华东电力培训中心进行了500KV变电站仿真培训取证，期间主要对500KV变电站设备的接线特点及保护配置原则；线路、开关保护；远动自动化；秦山500KV开关站典型操作及保护运行方式；500KV系统避雷器及运行操作过电压；母线保护；发变组保护；电网安全分析等进行了学习，现将学习情况总结如下：一、500KV变电站设备、接线特点及保护配置原则1、500KV 1个半断路器接线的主要特点：目前华东电网的主网架由电厂500KV升压站、独立500KV变电站通过架空输电线组成。
这些500KV升压站、变电站的开关主要采用1个半断路器的接线方式，但主要还是通过传统的敞开式接线方式，这种方式占地面积较大。
采用GIS的接线方式可以大幅度减少占地面积，减少维护量。
一个半断路器的接线方式优点：＊供电稳定可靠。
每一串由三台断路器加二条公用母线及一条进线和一条出线组成一个完整串，正常合环运行，当发生一条母线甚至二条母线故障或开关故障都不会导致线路停电，这种接线方式体现出线路比母线更重要。
特别是加装线路、变压器闸刀使线路和变压器检修时断路器继续合环运行，提高了供电可靠性。
＊运行调度灵活：正常运行时两组母线和所有开关都投入运行，从而形成多环路的供电方式。
一个半断路器接线方式的主要缺点：＊二次线复杂。
在继电保护中需要采用CT“和电流”的接线方式，线路保护采用线路的CVT，不采用母线的PT。
＊投资较大。
500KV断路器是昂贵的设备。
2、500KV联合开关站主接线特点：＊通过充油电缆直接与主变高压侧相连＊三、四串采用交叉布置＊预留两串＊二期是线变串、三期线线串＊采用一个半断路器接线方式（线路、主变闸刀断开后，短线保护自投）＊线路或主变保护用的是CT “和电流”＊线路保护用电容式（三相）电压互感器(CVT)，母线采用（单相）电压互感器(CVT)，这种接线方式突出了线路比母线更重要。
3、开关在检修状态下特别注意退CT流变端子的操作顺序若需要将500KV改到检修状态并对相应CT进行检修，则为了防止保护误动，在进行流变端子退出操作时一定要按先退流变端子后短接操作顺序进行操作，因为一个半接线方式引入继电保护的是采用“和电流”方式，若先短接后退流变端子会导致保护误动作，这一操作原则同样适用于发变组保护中。
500kv变电站主变保护继电保护配置及二次回路接线
500kv变电站主变保护继电保护配置及二次回路接线摘要500 kV超高压大型变电站中的主变压器是变电站的核心元件，主变压器的形式和参数，保护配置及检验，对电网的安全可靠运行也有着重要影响。
文章讨论了500 kV变电站主变压器选型及一次接线的选择、主变保护的配置、主变二次回路CT、PT的接线原则、主变保护的检验方法及运行过程中的注意事项。
关键词：主变压器;变压器保护;一次接线;检验AbstractMain transformer is a core component of the 500 kv EHV substation，The form and parameters of main transformer，Protection configuration and testing，have a significant impact to the safe and reliable operation of the grid.This article discuss the choice of mainly transformer in 500kv transformer substation and primary connection、configuration of mainly transformer protect、CT and PT connection principle in secondary thermal system、examine method of main transformer protection and some notes in running process.Keywords: Mainly Transformer;Transformer Protection;Primary Connection; Examine.目录1 引言 (1)2 500kv变电站主变选型 (1)2.1 容量的选择 (1)2.2 三相共体变压器与单相变压器组 (1)2.3 普通变压器与自耦变压器 (2)2.4 调压方式 (3)2.5 冷却方式的选择 (4)2.6 三次侧容量及电压的选择 (5)2.6.1 容量的选择 (5)电压的选取 (5)2.7 对损耗值的要求 (6)2.8 尺寸与质量 (7)抗短路能力 (7)阻抗参数 (7)2.11 扩建第二组变压器需考虑的问题 (8)变压器油 (9)变压器附件 (10)3 500kv变电站常用典型一次接线 (10)4 主变保护配置 (12)4.1 差动保护 (14)4.1.1 纵联差动保护 (14)4.1.2 分侧差动保护 (16)4.3 后备保护 (18)4.2.1 高压侧及中压侧相间阻抗保护分析 (18)4.2.2 低压侧过流保护 (18)4.3 过励磁保护 (19)4.3.1 原理概述 (19)4.4 变压器瓦斯保护 (22)5 主变保护二次回路CT、PT接线原则 (22)5.1 电流互感器 (22)5.2 电压互感器 (23)6 主变保护的检验方法 (24)6.1 主变压器差动保护的检验 (24)6.2 变压器瓦斯保护的检验 (25)6.2.1 瓦斯继电器的检验 (25)6.2.2 瓦斯保护的安装检验 (26)瓦斯保护的检验周期 (27)6.3 过激磁保护检验 (27)6.4 功率方向保护的检验 (27)7 运行中的注意事项 (28)8 结束语 (29)参考文献： (29)引言变压器是变电站最重要的电气设备之一，它的安全可靠运行关系到变电站乃至电网的安全稳定。
500KV变电所电气一次设计(详细,规范模板)
Key words: 500kV substation; main connection;sformer
500kv 变电站电气一次部分初步设计
目
录
1 变电站原始资料......................................................................................................... 1 2 设计说明书............................................................................................................... 2 2.1 电气主接线选择 .......................................................................................................... 2 2.1.1 主接线基本要求 ................................................................................................ 2 2.1.2 主接线设计原则及步骤 .................................................................................... 2 2.1.3 主接线基本接线形式及特点 ............................................................................ 4 2.1.4 主接线方案确定 ................................................................................................ 7 2.2 站用电选择 ................................................................................................................ 10 2.2.1 站用变压器选择 .............................................................................................. 10 2.2.2 站用电接线 ...................................................................................................... 10 2.3 无功补偿装置选择 .................................................................................................... 11 2.3.1 无功补偿装置选择要求 .................................................................................. 11 2.3.2 无功补偿装置选择结果 .................................................................................. 12 2.4 主变压器选择 ............................................................................................................ 12 2.4.1 主变压器台数和容量确定 .............................................................................. 12 2.4.2 主变压器形式和结构选择原则 ...................................................................... 12 2.4.3 主变压器选择结果 .......................................................................................... 13 2.5 短路电流计算 .......................................................................................................... 13 2.5.1 短路电流计算原则 .......................................................................................... 13 2.5.2 短路电流计算结果 .......................................................................................... 14 2.6 主要电气设备选择 .................................................................................................... 14 2.6.1 断路器选择 ...................................................................................................... 15 2.6.2 隔离开关选择 .................................................................................................. 16 2.6.3 电流互感器选择 .............................................................................................. 17 2.6.4 电压互感器选择 .............................................................................................. 19 2.6.5 导体选择 .......................................................................................................... 21
一起500kV变电站主变差动保护动作分析
一起500kV变电站主变差动保护动作分析发表时间：2017-11-06T14:00:24.443Z 来源：《电力设备》2017年第17期作者：周文瑞[导读] 摘要：本文研究了一起区内低压侧套管断裂引起的500kV主变差动保护动作情况。
通过分析保护故障录波和差动电流，得出了差动保护动作的原因，确定了故障类型为主变低压侧AB相间短路故障，为检修人员快速确定故障点和准备修试提供了参考。
（中国南方电网有限责任公司超高压输电公司广州局）摘要：本文研究了一起区内低压侧套管断裂引起的500kV主变差动保护动作情况。
通过分析保护故障录波和差动电流，得出了差动保护动作的原因，确定了故障类型为主变低压侧AB相间短路故障，为检修人员快速确定故障点和准备修试提供了参考。
关键词：差动保护故障录波差动电流相间短路1 概述变压器是现代电力系统中的主要电气设备，尤其是500kV变电站中的主变压器，发生故障后对电网的安全稳定运行影响巨大。
差动保护是变压器的主保护，通过分析保护动作后的故障录波和差动电流，可以判断故障相别和故障类型，为检修人员缩小故障范围和查找故障点提供参考。
500kV自耦变压器低压侧发生短路故障后，经过Y/Δ变换高压侧的电压和电流将发生幅值和相角的改变，呈现出不同的故障特点。
本文分析了一起500kV自耦变压器故障时差动保护的动作报告和故障录波，根据故障电流和差流的波形及数据，分析了差动保护动作原因及特点，总结了相间短路故障电压电流特征，对于今后发生类似故障的分析具有一定参考和借鉴意义。
2事故简述2012年1月3日15时52分，500kV某变电站#1主变35kV侧套管引出线发生AB相间短路故障。
故障点在差动保护区内，主变两套电气量保护均正确动作，跳开#1主变500kV侧、220kV侧、35kV侧开关。
2.1事故前运行方式500kV某变电站一次主接线如图1所示。
该站现有1台500kV变压器，Y/Y/Δ绕组接线。
500kV侧为不完整的3/2接线，220kV侧为双母接线，35kV侧为单母接线。
500kV变电站继电保护的设计
毕业设计（论文）题目500kV变电站继电保护的设计系别电力工程系专业电气工程及其自动化班级姓名指导教师下达日期2011 年2 月21 日设计时间自2011 年 2 月21日至2011 年6 月26 日附图：500kV变电站电气一次系统图500KV变电站系统继电保护的设计摘要随着我国电力行业的高速发展，电力系统继电保护正在向计算机化、网络化方向发展，保护、控制、测量、数据通信一体化和人工智能化对继电保护提出了艰巨的任务，也开辟了研究开发的新天地。
本次设计主要针对500kV变电站继电保护，包括各线路母线保护，线路保护，断路器保护以及变压器保护，其中母线保护和线路保护又分为了500kV，220kV 各自的保护。
根据继电保护和安全自动装置技术规程要求进行保护功能的配置，参照我国南京自动化和南瑞继电保护的保护产品，选取了本系统的保护装置并对其原理、特点进行了分析和评价。
关键词：母线保护；线路保护；断路器保护；变压器保护Design of 500KV Substation System ProtectionAbstractWith the rapid development of China's power industry, power system protection is the computerized, network-oriented development, protection, control, measurement, data communications integration and artificial intelligence made on the challenging task of protection, but also open up the research and development of the new world. This design mainly for 500kV substation relay protection, including the line bus protection, line protection, circuit breaker protection and transformer protection, busbar protection and line protection which is divided into a 500KV, 220KV their protection. Under the protection and security automatic equipment technical specification requirements for protection of the configuration, with reference to protection of NARI Nanjing Automation and protection products, select the protection of the system and its principle, characteristics are analyzed and evaluated.Keywords: busbar protection; Line protection; Circuit breaker protection; Transformer protection目录前言 (3)继电保护的重要性 (3)500KV变电站继电保护的意义 (4)第1章概述 (5)1.1继电保护的基本原理 (5)1.2.1主保护 (5)1.2.2后备保护 (5)1.2.3 辅助保护 (5)1.2.4 异常运行保护 (5)第2章保护配置 (6)2.1母线保护 (6)2.1.1 对220kV～500kV母线，应装设快速有选择地切除故障的母线保护： (6)2.1.3专用母线保护应满足以下要求： (6)2.2 线路保护 (7)2.2.1 220KV线路保护 (7)2.2.2 500KV线路保护 (8)2.3 断路器失灵保护 (9)2.4变压器保护 (10)第3章保护的原理、特点 (13)3.1母线保护的原理、特点 (13)3.1.1 RCS-915E微机母线保护 (13)3.1.2 WMZ-41A的保护原理 (15)3.1.3 RCS-915AB保护原理 (20)3.2.1 RCS-902A(B/C/D)型超高压线路成套保护装置 (23)3.2.2 RCS-925A过电压保护及故障启动技术 (27)3.2.3 PSL 602数字式线路保护装置 (29)3.3.1 RCS-921A 断路器失灵保护及自动重合闸装置 (30)3.3.2 CZX-22R操作继电气装置 (32)3.3.3 RCS-923A断路器失灵及辅助保护装置 (34)3.3.4 CZX-12R 型操作继电器装置 (36)3.3.4 PSL 631A数字式断路器保护装置 (37)3.4.1 RCS-974A变压器非电量及辅助保护装置 (38)3.4.2 RCS-978系列变压器成套保护装置 (39)3.4.2 WBZ-500H微机变压器保护装置技术 (41)3.5 辅助保护 (44)3.5.1 RCS-922A短引线保护装置 (44)3.5.2 WDK-600微机电抗器保护装置 (45)第4章保护配置图 (48)第5章保护评价 (49)5.1所选WBZ-41A母线保护装置的评价 (49)5.2 所选RCS-931线路保护装置的评价 (49)5.3 所选RCS-978微机变压器保护装置的评价 (50)结论 (51)参考文献 (52)原文及译文 (53)指导教师评语表............................. 错误!未定义书签。
