塑胶件来料抽样检验规范

合集下载

塑胶件检验标准办法

塑胶件检验标准办法

1目的本标准为IQC对塑胶(包括五金件)来料检验、测试提供作业方法指导。

2适用范围本标准适用于所有须经IQC检验、测试塑胶(包括五金件)来料的检测过程。

3职责IQC检查员负责按照本标准对相关来料进行检验、测试。

4工具4.1卡尺(精度不低于0.2mm)。

4.2打火机。

5外观缺陷检查条件5.1 距离:肉眼与被测物距离30CM。

5.2 时刻:10秒钟内确认缺陷。

5.3 角度:15-90度范围旋转。

5.4 照明:60W日光灯下。

5.5 视力:1.0以上(含较正后)。

6检验项目及要求6.1塑壳6.1.1外观a.所有外观面光滑过渡、无注塑不良。

b.外观面无划伤、痕迹、压痕。

c.非喷涂面不能有喷涂印。

d.喷涂均匀完整、不粗糙、无暗纹、亮斑,不能有局部堆积,少油,纤维丝。

喷涂是否牢固,硬度是否符合要求。

e.喷涂层色差光泽均匀、光亮。

6. 1.2尺寸测量下列尺寸,所有尺寸均须同图纸吻合或与样板一致。

a.五金槽的尺寸。

b.外型轮廓。

c.定位孔位置d.专门点位置及规格(超声线)。

6.1.3材质a.原材料是符合相关设计要求。

b.防火材料应用打火机做实验(需在确保安全的条件下进行)。

6.1.4试装配a.将胶壳与相应的爱护板、五金、支架等配件试装应配合良好。

b.必要时应取1-3个胶壳试超声,超声缝隙应均匀一致,焊接良好。

6.2五金件6.2.1尺寸测量五金的尺寸,须与样品或BOM一致。

6.2.2外观目测检查五金的色泽是否与样品一致,是否有划伤、变形,电镀层脱落等。

7检验方法7.1外观使用目测法检查被检品的外观。

7.2尺寸使用卡尺测量被检品的尺寸。

8塑壳表面分类A面:塑壳壳面;B面:塑壳底面。

9等级分类A级:公司所生产原配、原装产品的塑壳和五金来料;B级:公司所生产自有品牌或类似产品塑壳和五金来料;C级:以客户所承认样品生产的产品的塑壳和五金来料。

10 质量评定10.1检验方法塑胶(包括五金件)来料按按GB/T 2828-87 正常检查一次抽样方案II级检查水平进行抽样检查。

塑胶件检验标准

塑胶件检验标准

塑胶件检验标准1目的本标准为IQC对塑胶(包括五金件)来料检验、测试提供作业方法指导。

2适用范围本标准适用于所有须经IQC检验、测试塑胶(包括五金件)来料的检测过程。

3职责IQC检查员负责按照本标准对相关来料进行检验、测试。

4工具卡尺(精度不低于)。

打火机。

5外观缺陷检查条件距离:肉眼与被测物距离30CM。

时间:10秒钟内确认缺陷。

角度:15-90度范围旋转。

照明:60W日光灯下。

视力:以上(含较正后)。

6检验项目及要求塑壳外观a.所有外观面光滑过渡、无注塑不良。

b.外观面无划伤、痕迹、压痕。

c.非喷涂面不能有喷涂印。

d.喷涂均匀完整、不粗糙、无暗纹、亮斑,不能有局部堆积,少油,纤维丝。

喷涂是否牢固,硬度是否符合要求。

e.喷涂层色差光泽均匀、光亮。

6. 尺寸测量下列尺寸,所有尺寸均须同图纸吻合或与样板一致。

a.五金槽的尺寸。

b.外型轮廓。

c.定位孔位置d.特殊点位置及规格(超声线)。

材质a.原材料是符合相关设计要求。

b.防火材料应用打火机做实验(需在确保安全的条件下进行)。

试装配a.将胶壳与相应的保护板、五金、支架等配件试装应配合良好。

b.必要时应取1-3个胶壳试超声,超声缝隙应均匀一致,焊接良好。

五金件尺寸测量五金的尺寸,须与样品或BOM一致。

外观目测检查五金的色泽是否与样品一致,是否有划伤、变形,电镀层脱落等。

7检验方法外观使用目测法检查被检品的外观。

尺寸使用卡尺测量被检品的尺寸。

8塑壳表面分类A面:塑壳壳面;B面:塑壳底面。

9等级分类A级:公司所生产原配、原装产品的塑壳和五金来料;B级:公司所生产自有品牌或类似产品塑壳和五金来料;C级:以客户所承认样品生产的产品的塑壳和五金来料。

10 质量评定检验办法塑胶(包括五金件)来料按按GB/T 2828-87 正常检查一次抽样方案II级检查水平进行抽样检查。

缺陷分类A级来料附件一执行。

B级来料参照附件二执行。

C极来按客户承认样品进行检验。

塑胶验货标准1、目的:本规范旨在定义**公司品质标准,对胶塑产品检验与判定的依据,同时为客户及协力厂商对本公司品质要求认知准则。

塑胶来料检验规范标准

塑胶来料检验规范标准

能够更好的管控塑胶件来料的品质,使来料检验有章可循,确认来料品质满足生产要求。

合用于本公司所有塑胶产品的来料检验。

IQC 检验员按作业指导对塑胶件进行检验,并保证其准确性。

4.1 浅划痕:指没有明显刮手感觉,但 35cm 视距可见的线状凹痕。

4.2 深划痕:指有明显刮手感觉的线状凹痕。

4.3 缩水:塑料冷却时变形在表面形成的凹陷。

4.4 披锋:指在分型、滑块、镶件缝、顶针孔等处溢出的多余胶料。

4.5 水口高度:胶件外表面的水口,残存相对于其周边的凸出高度。

4.6 亏料:走料不足,使制件形状不完整。

4.7 边缘缺损:指构件的所有可见结构的边沿/棱角被损坏。

(含加工损伤)4.8 变形:指由于模具设计不合理、塑料类型不适当、注塑条件设定不适当、包装方式不当等造成制品与所需结构的偏差。

4.9 银纹:指胶件表面因受气体溢出干扰而形成的在光照下呈银色的泡点痕迹。

4.10 脱皮:指胶料表面起皮或者分层。

4.11 烧焦:指局部温度过高而燃烧,在表面留下的发黄或者碳化痕迹。

4.12 气纹:因气体干扰而使胶件表面形成的一种雾状发暗痕迹。

4.13 流纹:因冷料被挤入,在胶件表面形成的雾色或者亮色的波纹。

4.14 杂色点:指不可擦除的明显不同于要求色的点状混色、污点等;分黑点与不全黑点两类。

a.黑点:指黑色的杂色点。

b.不全黑点:非黑色的及不彻底是黑色的杂色点的总称。

4.15 脏污:指灰尘、油迹、污水等 35cm 可见的外来污染物。

4.15 装配缝隙;除了设计时规定的缝隙外,由两部组件装配所造成的缝隙。

4.16 色差:来料与所签色板样品偏差超出允许值5.1 光照强度: 860-1300LU*。

5.2 目视距离:30-40CM5.3 目视角度:45 度5.4 目视时间:5 秒内6 .1 严重缺失: 对产品的使用者会会造成人身安全的缺点; (不允许有)对本公司来料检查中规格不符合要求。

6.2 主要缺失: 产品对机能动作组装有影响,影响生产工艺或者严重影响外观装饰的缺点.6 .3 次要缺失: 产品为缩水、银纹、料痕、色差等轻微影响外观装饰的缺点.按照 MIL-STD-105E Ⅱ抽样标准:A:严重缺陷(CR = 0)、B:重要缺陷(MAJ = 0.65)、C:轻微缺陷(MIN = 1.0)检验项目对送货单 / 报检单包标识装检验检验内容方式目测检查来料单上的规格型号与实物是否相符。

塑胶件检验标准

塑胶件检验标准

30-45cm对比样品目视不明显

丝印质量收货标准
1.
色差:不接受.
2.
丝印偏移:
判定:.0.3mm≤偏移≤0.35mm

3.
沙孔:产品表面有沙子般大小的小孔.
A面:大于1个,

B面:D≤0.3mm2大于1个

C面:D≤0.3mm2大于2个,两个间距≥2cm,

4.
漏油:产品漏出底材.
A面:大于1个
个周期物质循环.然后在25℃50%RH状态下取出试验样品,再在常温下恢复两小时一进行外观检验,并测
试百格测试.
判定:产品表面不出现异常,附着力≥4B则为合格:产品表面出现油膜有脱落、变色、裂痕、起皱、分离为异常.

3.
表面油漆硬度测试
测试方法
A
用4H铅以45度角力,5MM/秒的速度在油漆表面往返擦拭20次无异常.
B
用橡皮擦在表面擦拭往返20次无异常.
C
以1KG重力,40MM小平面在表面自然推动,以一个往返为1次,推动20次无异常.

4.
百格测试
测试方法
用百格刀在测试样本表面划100个1mm×1mm小网格,每一条划线应深及油漆的底层;用毛刷将测试区域
的碎片刷干净;用3M600号胶纸或等同胶纸牢牢粘住被测试区域,并用橡皮擦用力擦拭胶带,以加大胶带
与被测区域的接触面积及力度;静置30秒后,用手抓住胶带一端,以90度迅速撕下胶纸,同一位置进
行3次相同试验;
判定:外观不允许有剥落、裂痕、起皱分离等现象,剥落范围不大于被测面积的5%

5
高温测试所有塑胶件必须做高温测试
测试条件及方法:
65℃环境下将所测样品放置于恒温测试仪中,保持12小时.

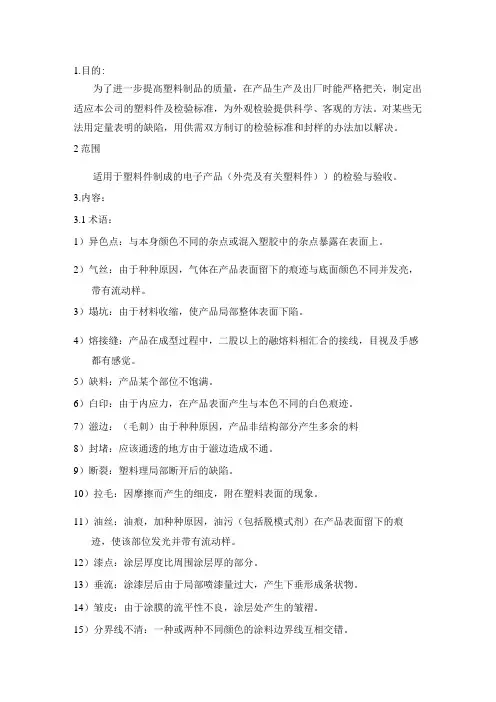

塑料件-来料检验规范

塑料件-来料检验规范

1.目的:为了进一步提高塑料制品的质量,在产品生产及出厂时能严格把关,制定出适应本公司的塑料件及检验标准,为外观检验提供科学、客观的方法。

对某些无法用定量表明的缺陷,用供需双方制订的检验标准和封样的办法加以解决。

2范围适用于塑料件制成的电子产品(外壳及有关塑料件))的检验与验收。

3.内容:3.1术语:1)异色点:与本身颜色不同的杂点或混入塑胶中的杂点暴露在表面上。

2)气丝:由于种种原因,气体在产品表面留下的痕迹与底面颜色不同并发亮,带有流动样。

3)塌坑:由于材料收缩,使产品局部整体表面下陷。

4)熔接缝:产品在成型过程中,二股以上的融熔料相汇合的接线,目视及手感都有感觉。

5)缺料:产品某个部位不饱满。

6)白印:由于内应力,在产品表面产生与本色不同的白色痕迹。

7)滋边:(毛刺)由于种种原因,产品非结构部分产生多余的料8)封堵:应该通透的地方由于滋边造成不通。

9)断裂:塑料理局部断开后的缺陷。

10)拉毛:因摩擦而产生的细皮,附在塑料表面的现象。

11)油丝:油痕,加种种原因,油污(包括脱模式剂)在产品表面留下的痕迹,使该部位发光并带有流动样。

12)漆点:涂层厚度比周围涂层厚的部分。

13)垂流:涂漆层后由于局部喷漆量过大,产生下垂形成条状物。

14)皱皮:由于涂膜的流平性不良,涂层处产生的皱褶。

15)分界线不清:一种或两种不同颜色的涂料边界线互相交错。

16)针孔:由于喷涂产生的气泡破裂,产生的小孔。

17)露底:该喷没喷的部位称露底。

18)虚喷:涂膜厚度过薄,可看见基材底色的部位。

4参照文件《品质来料检验标准》5记录相关表格:《来料检验报告》《品质异常联络单》。

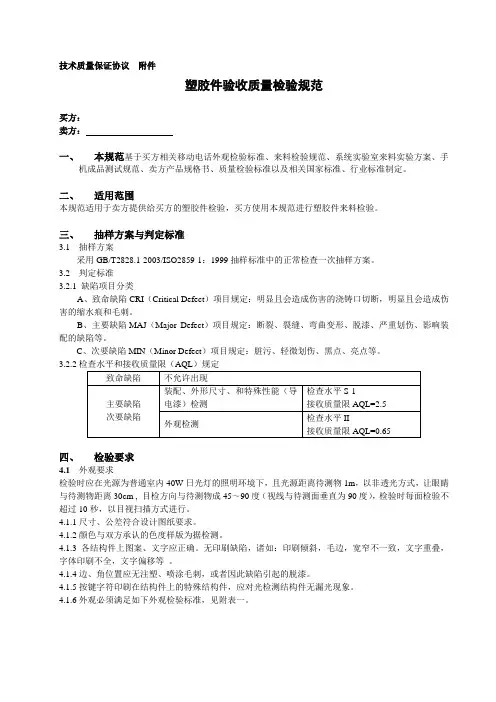

塑胶件验收质量检验规范

塑胶件验收质量检验规范

技术质量保证协议附件塑胶件验收质量检验规范买方:卖方:一、本规范基于买方相关移动电话外观检验标准、来料检验规范、系统实验室来料实验方案、手机成品测试规范、卖方产品规格书、质量检验标准以及相关国家标准、行业标准制定。

二、适用范围本规范适用于卖方提供给买方的塑胶件检验,买方使用本规范进行塑胶件来料检验。

三、抽样方案与判定标准3.1 抽样方案采用GB/T2828.1-2003/ISO2859-1:1999抽样标准中的正常检查一次抽样方案。

3.2 判定标准3.2.1 缺陷项目分类A、致命缺陷CRI(Critical Defect)项目规定:明显且会造成伤害的浇铸口切断,明显且会造成伤害的缩水痕和毛刺。

B、主要缺陷MAJ(Major Defect)项目规定:断裂、裂缝、弯曲变形、脱漆、严重划伤、影响装配的缺陷等。

C、次要缺陷MIN(Minor Defect)项目规定:脏污、轻微划伤、黑点、亮点等。

3.2.2四、检验要求4.1 外观要求检验时应在光源为普通室内40W日光灯的照明环境下,且光源距离待测物1m,以非透光方式,让眼睛与待测物距离30cm , 目检方向与待测物成45~90度(视线与待测面垂直为90度),检验时每面检验不超过10秒,以目视扫描方式进行。

4.1.1尺寸、公差符合设计图纸要求。

4.1.2颜色与双方承认的色度样版为据检测。

4.1.3各结构件上图案、文字应正确。

无印刷缺陷,诸如:印刷倾斜,毛边,宽窄不一致,文字重叠,字体印刷不全,文字偏移等。

4.1.4边、角位置应无注塑、喷涂毛刺,或者因此缺陷引起的脱漆。

4.1.5按键字符印刷在结构件上的特殊结构件,应对光检测结构件无漏光现象。

4.1.6外观必须满足如下外观检验标准,见附表一。

附表一:外观检验标准。

塑料件来料检验标准

塑料件来料检验标准
目视/样板


缺胶
检验产品有无缺胶
无影响外观与装配功能的缺胶。
目视

变形
检验产品有无变形
影响外观与装配功能
目视/试装

油污
检验产品有无油污,脏渍
外观不能有油污,脏渍,如有油污,脏渍出现在与食物接触的地方。
目视

气纹
检验产品有无拉模\气纹
外部件,产品不能拉模,明显气纹。内部件,产品拉模不能影响装配与功能。
6.3备注
如不能满足4.1/4.2要求,我司品质人员将判定整批来料货物不合格。
产品检验标准
塑料件来料检验标准
制订人:
审核人:
会签人:
批准人:
2020年0 6月制订2020年0 7月执行
明确公司注塑外观质量标准,规范塑胶产品外观检验与判定标准,确保客户及协力厂商对本公司品质要求的认知。
2.适用范围
适用于公司生产或外购的塑胶产品
抽验方案
2.1本标准的抽验按GB2828-87正常检查一次抽样水平II,对不同项的检查在后面说明执行。
2.2(AQL)允收水准:
严重缺陷(A):不允许(0)
重缺陷(B):1.0


批锋
手触摸得到的地方
高度≤0.2MM且不刮手,高度>0.2MM且刮手,不得影响装配,如超出此范围。
手感/目视/试装


塑料件来料检验标准
文件编号:SK—PZ—204
版本:A
共5页第4页
项目类别
检验项目
规格要求
检验方法
缺陷划分
CR
MA
MI
缩水
检验产品有无缩水
产品外部件,要求缩水不明显,不影响外观。产品内部件,要求缩水不影响装配与功能。

塑胶件来料检验标准

塑胶件来料检验标准

判定标准
A
B
C
检验方法 目视
试装或用游标卡尺测量, 锁螺丝实验.
见附录2《塑胶件喷油 和丝印性能测试方法和
标准》
6
防火测试
根据订单要求检验检验外壳防火等级是否符合要求,阻燃等级由HB,V2,V-1,V-0,5VA,5VB逐级递增
达不到订单的防火等级要求
见附录3《防火等级测 试方法及标准》
附录2:塑胶件喷油和丝印性能测试方法和标准
防火 等级
样品规格
测试方法
判定标准
3到13 毫 样品与水平面保持45度倾斜角在距其中一端距离分别为25 mm和 燃烧速度小于40毫米每分钟
米厚的样品 100 mm处画一标记线。 火焰高度为20mm,给样品的自由端施
94H
加火焰,点火时间为30妙,然后移开点火器。如果样品在点火器
B
小于3毫米 厚的样品
1
包装 2.外标识清晰、正确
3.包装设计及用料应能实现保护塑胶件目的
包装设计不能实现保护外壳目的 没有定量包装
包装上标识不清或模糊有错误,无标示。 错料混料
1. 外壳颜色与样品一致.
颜色与样品不一致。
2.丝印内容和颜色与样品货文档一致
丝印内容和颜色与样品货文档不一致
3.喷油颜色和喷油类型与样品一致
2
V-1
进行两次10秒的垂直燃烧
火焰在60秒内熄灭。不能有燃烧物掉 下(不会引燃下方30CM处的药棉)。
V-0
进行两次10秒的垂直燃烧
火焰在30秒内熄灭。不能有燃烧物掉 下(不会引燃下方30CM处的药棉)。
5VB
进行5次5秒的垂直燃烧
火焰在60秒内熄灭。不能有燃烧物掉 下(不会引燃下方30CM处的药棉)。

IQC塑胶类进料检验规范

IQC塑胶类进料检验规范

√ √ √ √ √ √ √ √ √ √ √
异色点 外观 披锋
无明显异色点
B面:在直经100mm内允许有ф≤0.8mm ≥3个;ф ≤0.5mm≥4个,两点间距≦45mm; C面:无明显影响;D面:不影响正常使用
A面:有披锋,不可接受 不允许有影响装配或伤手的批 B面:高<0.2mm,不影响装配 锋 影响装配或使用 离人体50cm处观察,有明显差异,不可接受
文件编号:WI-QU-058 版本:B 文件名称 版次:00 页 ,共 3 页 页码:第
塑胶类进料检验规范
审核/日期
制订部门:品质部 批准/日期
制订/日期 1.目的
明确塑胶件来料品质验收标准,规范检验动作,使检验、判定标准能达到一致性 范围: 2. 范围: 适用于我司所有玻璃制品来料检验。 3.检验条件: 检验条件: 3.1 照明条件:日光灯600~800LUX; 3.2 目光与被测物距离:30~45CM; 3.3 灯光与被测物距离:100CM以內; 3.4 检查角度:以垂直正视为准±45度; 3.5 检验工具:卡尺、孔径规、厚薄规、3M胶带、涂层厚度测试仪、黄变测试仪、灼热丝测试仪 等 4.参照资料: 参照资料: 依照MIL-STD-105EⅡ级单次正常检验:CR=0,MA=0.65,MI=1.5 检验内容: 5. 检验内容: 检验 项目 规格要求 缺点描述 判定
规格要求
制订部门:品质部 缺点描述 判定
CR MA MI
外观
其它
A、B面:有气纹、缺胶、变形、堵孔、污渍、缩 无明显气纹、缺胶、变形、堵 水、流纹、射胶不足 孔、污渍、缩水、流纹、射胶 不足 影响装配或使用的缺点 实测尺寸大于要求±0.5mm ,但组装后不影响产 品的使用性能和外观 实测尺寸大于要求0.5mm ,组装后对产品的使用 性和外观有影响,或不能组装或松动Βιβλιοθήκη 8.记录表单: 记录表单:

塑胶件质量检验规范

塑胶件质量检验规范

好好学习社区
更多优惠资料下载: 德信诚培训网
塑胶件质量检验规范
(ISO9001-2015)
1.0外观检验标准
缺点类别
检验规范
检验工具
缺点类别
CR MA MI 杂点
A 面:不允许
杂质卡
√ B 面:面积≤0.25mm, 间距>20mm √ C 面:面积≤0.3mm, 间距>80mm
√ 刮伤 A 面:不允许 目视
√ 擦伤磨伤 A 面:不允许
杂质卡
√ B 面:长≤0.2mm,宽≤0.2mm,间距>20mm,不超过两点 √ C 面: 长≤5mm,宽≤0.2mm,间距>80mm,不超过两点
√ 断差 段差不得超过0.10mm ,有明显刮手感不可接收 限度样品 √
顶白拉白
影响机构,组装者
目视 √ A 面:经喷漆可遮盖的轻微顶白(轻微缺点) √ B,C 面:轻微缺点
√ 表面光泽 表面光泽,深浅不均参考限度样品. 限度样品 √ 咬花面 允许轻微缺点或参考限度样品 限度样品 √ 包胶
超出包胶面边缘<0.1 mm
目视 √ 进胶点 处理后不可高出周围平面
目视,手感

扭曲变形 限度<1.5mm(以不影响组装为原则)
平台厚薄规 √
色差 相同光源下比对样品,无明显色差,目视不能确定则用色差仪对比色板△Σ<1 目视,色差仪 √ 毛边
边缘上宽度<0.1mm.
手感,目
√。

2塑胶件来料检验标准及方法

2塑胶件来料检验标准及方法

2塑胶件来料检验标准及方法创维显示技术事业部塑胶件来料检验标准及方法一、目的:为了加强塑胶件来料检验工作力度,减少因塑胶件来料问题而引起的生产不便和质量隐患。

二、范围:适用于本公司所有塑胶件的来料检验。

(D1008-;D1026-)三、抽样方案:GB2828-2003 正常检验一次检验Ⅱ级水平,重缺陷(MA)AQL0.65,轻缺陷(MI)AQL1.5。

四、缺陷分类:(一)重缺陷MA:严重影响整机外观及其他重要特性,造成生产操作不能完成且生产线无法修复使用。

(二)轻缺陷MI:影响整机外观及其他特性,造成生产操作不便但生产线能修复使用。

五、检验环境:(一)温度:15°~35°(二)相对湿度:45%~75%(三)亮度:500lux以上六、检验内容标准及缺陷判断:检验项目检验内容检验标准检测缺陷类别工具MA MI包装标识包装箱外观包装箱破损及严重脏污,包装不良目测√批次来料有无物料标签无物料标签√物料编号是否与实际来料相符物料标号与实际来料不符√来料日期与厂家标识是否齐全来料日期和厂家标识不全√是否有混装不同规格型号混装√材料特性按彩电国家标准做跌落实验装配好从规定高处自由落下严重开裂影响产品性能跌落实验√装配好从规定高处自由落下开裂对产品性能及外观有轻微影响√硬度,密度硬度密度不符合要求,与封样不一致对比样√密度不符合要求,√与封样不一致本外观色差在60CM处色差明显,影响外观目测样本√在60CM处色差可见但不明显√划伤在60CM处可见,在整机正面明显划伤目测√在60CM处可见,在整机背面划伤√开裂或缺角缺料在60CM处可见的明显裂痕或缺料目测√在60CM处可见的不明显裂痕√表面痕迹表面有明显缩水纹或熔接痕,明显疤痕,拉白,表面不平整,变形目测√表面有不明显缩水纹,熔接痕或疤痕,拉白,对整机外观有轻微影响√丝印在60CM处丝印不可辨认,或缺丝印目测√丝印错或位置偏封样√检验项目检验内容检验标准检测工具缺陷类别MA MI外观丝印丝印模糊但60CM处清晰可见目测√喷油附着力用透明胶纸贴在塑胶件表面,用力将胶纸撕起将油漆从表面揭起的面积≥3CM2透明胶带√将油漆从表面揭起的面积<3CM2√尺寸结构尺寸与结构图纸的尺寸不符,装配困难且严重影响整机性能游标卡尺米尺√与结构图纸的尺寸不符,不影响装配和整机性能√螺孔孔径大小与图纸要求不符,无法装配游标卡尺√孔径大小与图纸要求不符,但可装配√孔位偏无法装配√孔位偏但不影响装配√装配间隙用相应的组装件进行组装间隙在60CM处明显可见,影响外观目测√间隙在60CM处可见不明显√其它本标准未提及的问题,在执行过程中如有发现,将实际问题具体讨论,并随时进一步完善更新本标准要求版本七、操作方法与步骤:(一)检查有无来料物料标签,物料标号、日期及厂家名称有无缺漏或错;(二)检查包装箱有无破损,表面有无污垢;(三)检查有无混装物料;(四)在垫有珍珠棉的平台上方1M处物料自由跌落检查物料有无开裂破损;(五)对比封样检测物料的硬度,重量与封样是否一致;(六)60CM距离正对物料左右45°上下15°检查物料有无色差,划伤,破裂等缺陷;(七)60CM距离正对物料左右45°上下15°检查物料表面有无缩水纹,疤痕,拉白;检查表面是否平整,有无变形现象;(八)对比封样检查物料丝印有无印错位置是否正确,60CM距离目测丝印有无模糊;(九)用透明胶纸贴在塑胶件表面,用力将胶纸撕起,检查表面有无脱漆;如有掉漆测量掉漆面积;(十)检测物料外观尺寸是否与图纸要求一致,是否在图纸要求的公差范围内;检查孔径孔位;(十一)用相应的组装件组装,在60CM处目测是否有明显间隙;(十二)对上面的检查项目做好记录,填写来料检验报告,判定合格与否;并填写IQC检验单。

塑胶件检验规范

塑胶件检验规范

1.目的本标准的目的是对塑胶件机壳或其他塑料件进行鉴定,使注塑车间巡检、终检、来料检验有章可循,达到品质控制的目的。

2.要求2.1所有来料产品均需用标签标识清楚产品名称、物料代码、计划单号、数量、生产日期等;2.2需对产品外观,尺寸、强度进行检测;2.3需进行实物装配检测。

3.适用范围本标准仅用于塑料件终检,巡检,来料检验的检测。

4.检测仪器5.封样,色板,色差仪、游标卡尺、塞尺、点规投影片。

6.检测方法5.1. 照明标准:目视检验时应将样品放置在冷白色日光灯火光照充足环境中。

5.2. 目视角度:目视眼光与所检产品平面应在45-90度间来回,裸视1.0以上(包含矫正)。

5.3. 目视位置:眼睛距离待检产品或组件在30-45cm间(大约一臂长)。

5.4. 检测速度:机壳:外观检查10cm2/s,内部结构检查5cm2/s,小制件约3秒钟左右。

5.6.检查面之区分:5.6.1.A面:指使用时为正面或前缘。

5.6.2.B面:指使用时为侧面部位。

5.6.3.C面:指使用时底部或后方,机器内部塑料件6. 品质水准及抽样水准品质水准:CRI:AQL=0; MAJ:AQL=5.0%; MIN:AQL=10%抽样水准:依MIL-STD-105E,单次抽样采用“ GENERAL INSPECTIONLEVELS”中第二档次,并且一个主缺点与两个次缺点相当。

7.名词定义凹痕:因撞击或压力造成的凹洞或变形。

刮伤:因硬物作用于表面,致使表面材料掉落或被取代,其长度大于其相对的深度与宽度。

斑点:明显附着于产品外部无法去除,与之间颜色存在色差。

欠注:材料注入(未填满)模中产生的注模不完整的现象。

缩痕:材料收缩不均匀造成的表面不连续,下陷或褶皱。

熔接痕:熔料在模腔中流动汇合性能较差从而形成间隙:组合件间之缝隙。

烧焦:由于熔体破裂或成型条件不当造成塑件表面出现糊斑或碳化现象。

顶白:制件在顶出过程中由于顶针位置设计不好或脱模不良造成制件产生残余应力而发白的现象。

塑胶原料来料检验规范

塑胶原料来料检验规范

5.3 我司常用塑胶燃烧特性(如下表)
塑料品名
燃烧性难 易性
1 PVC 难燃
燃烧颜色 下端呈绿色。离开火焰后自熄黄色
2 PE
易 黄色且中心呈绿色。离开火焰继续燃烧
3 PP
易 有少量黑烟。离开火焰继续燃烧
4 PS 5 ABS
易 黄色,大量黑烟。离开火焰继续燃烧。 易 黄色,黑烟。离开火焰继续燃烧。
6 PMMA 7 PA 8 PC
2 适用范围 适用于我司塑胶原材料的来料检验
3 相关文件 国标文件:GB/2028.2003《计数抽样检验程序》
4 定义 4.1 致命缺陷:(Critical)危及人生安全或易招致不安全因素的项目以及导致其基 本功能质量失效的项目。严重缺陷:(Major)不符合特性要求,且可能导致功 能失误或降低原有使用功能的项目。次要缺陷:(Minor)单位产品的一般性质 量特征不符合规定或单位产品的质量特性轻微不符合规定,对产品的使用性能 没有影响或只有轻微影响的项目。
¥¥¥¥¥¥¥用品有限公司
企业标准
¥¥¥¥¥¥¥-2012
检验标准及规范
(塑胶原料 来料检验规范)
受控状态:
文件版号:
A/0
文件制订:
文件审核:
文件批准:
2012¥¥¥¥发布
2012¥¥¥¥试行
¥¥¥¥¥¥¥¥¥用品有限公司 发 布
1 目的 规范生产物料的质量控制内容、方式方法及检验标准、允收准则。
易 难燃 难燃
浅蓝色,顶端白色。离开火焰继续燃烧。
蓝黄色,缓慢燃烧有蓝烟。 离开火焰自熄 黑烟,缓慢燃烧,离开火焰自熄
烯烧状态
气味
软化
熔融滴落
熔融滴落
软化,起泡

塑胶件来料检验规范(标准模板)

塑胶件来料检验规范(标准模板)
DS
距离(mm)
S
面积(mm2)
3.8壳料外观检验
序号
项目
缺陷描述
检察面
接收标准
CR/MA/MI
检验方法
1
同色点
与产品表面颜色一致的点
A
D≤0.5, N≤3
两点距离100mm以上
MI
对比菲林
B
D≤0.6, N≤5
两点距离100mm以上
MI
对比菲林
C
无刮手的点即可
MI
目视
2
异色点
与产品表面颜色不一致的点
3PCS/LOT
5
低温
贮存
将恒温箱设定为-30±2℃然后将试料放入恒温箱中,24小时后再拿出,在自然条件下放置2小时,最后观察部品状态及性能做判定。
产品表面出现膜层脱落、变色、裂痕、起皱为异常
首次生产、每个月抽测任一款机型,每次试验3PCS
6
高温
贮存
在温度(70℃±2℃)条件下,存放4小时,试验结束后,样品在正常大气条件下(25℃±5℃)恢复1~2小时,进行外观检验,并测试百格测试
3.6检验步骤
3.6.1颜色核对:根据标准样板及色差限度样板进行核对检验
3.6.2结构、尺寸核对:根据产品图纸及标准样板进行核对检验
3.6.3试装配
3.6.4外观、包装要求的检验
3.6.5可靠性检验/试验
3.7缺陷代码对照表:
代码
名称
代码
名称
N
数目(个)
D
直径(mm)
L
长度(mm)
H
深度(mm)
W
宽度(mm)
A
D≤0.4, N≤3两点距离100mm以上
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

好好学习社区
塑料件外观检验规范
(ISO9001-2015)
1.0目的
本检验规范的目的是保证本公司塑料件的质量符合要求。

2.0定义
2.1缺陷类别分为:严重缺陷缺陷(CR)、主要缺陷(MA)和次要缺陷(MI);
2.2严重缺陷(CR):不符合安全规范或可能对使用者、维护者造成人身危害的缺陷;
2.3主要缺陷(MA):关键质量特性不合格,影响生产并可能导致故障或降低产品性能的缺陷;
2.4次要缺陷(MI):一般质量特性不合格,但不影响使用功能及性能的缺陷。

3.0检验条件
3.1光照度:300-400LX(相当于40W日光灯500mm~600mm距离的光源)
3.2检验距离:550mm-650mm
3.3检验人员视力要求在0.8以上
4.0抽样方案与判定标准
外观检验抽样方案按GB/T2828.1-2013标准,正常检验一次抽样方案,一般检验水平Ⅱ,AQL:致命缺陷(CR)=0 重缺陷(MA)=0.65 轻缺陷(MI)=1.5。

尺寸及其他特性测试5-10PCS,0收1退。

取样方式:采取分散取样方式,5箱以内,每箱都应取样;超出10箱,按(5+总箱数÷5)箱进行分散取样。
