预应力张拉作业指导书
预应力(张拉)作业指导书-已排版
新建郑州至周口至阜阳铁路河南段ZFZQ-2标时速350公里高速铁路无砟轨道后张法预应力混凝土简支箱梁(双线)制造预应力(张拉）作业指导书中国中铁航空港建设集团有限公司扶沟制梁场新建郑州至周口至阜阳铁路河南段ZFZQ-2标时速350公里高速铁路无砟轨道后张法预应力混凝土简支箱梁(双线)制造预应力(张拉）作业指导书编制：复核：审批：中国中铁航空港建设集团有限公司扶沟制梁场二零一六年十月目录一、编制目的 (1)二、适用范围 (1)三、编制依据 (1)四、部门职责 (1)五、资源设备 (2)5.1 机械设备 (2)5.2 人员配置 (2)5.3 材料 (3)六、施工工艺 (4)6.1 施工流程 (5)6.2 预应力筋的下料穿束 (6)6.3 张拉 (8)6.3.1 施工准备 (8)6.3.2 张拉作业顺序 (9)6.3.3 张拉作业要点 (10)七、施工要求 (11)7.1 滑丝与断丝处理 (11)7.2 上拱测量 (12)7.3 割丝 (12)八、张拉施工安全措施及环保要求 (12)8.1 张拉前的准备和检查 (12)8.2 张拉作业中的安全事项 (13)8.3 张拉作业后的措施 (13)8.4 环保要求 (13)一、编制目的编制预应力张拉作业指导书的目的就是为了更好的指导施工生产，使现场作业人员能够规范施工，使其结果满足设计、施工规范和验标的规定要求。
对预应力张拉工序进行控制，确保工序的最终产品符合设计及验收要求。
二、适用范围适用于中国中铁航空港建设集团有限公司扶沟制梁场31.5m、23.5m跨度的后张法预应力混凝土双线简支箱梁预应力张拉作业。
三、编制依据（1）《铁路工程预应力筋夹片式锚具、夹具和连接器技术条件》（TB/T 3193-2008）（2）《高速铁路预制后张法预应力混凝土简支梁》（TB/T 3432-2016）（3）《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）（4）《高速铁路桥涵工程施工技术规程》（Q/CR9603-2015）（5）《铁路混凝土工程施工技术指南》（铁建设[2010]241号）（6）《铁路混凝土工程质量验收标准》（TB10424-2010）（7）《企业内控标准》四、部门职责（1）物设部负责按要求购进原材料，钢绞线、锚具、夹片等原材料进场时通知试验室取样试验。
预应力张拉作业指导书
预应力张拉作业指导书一、编制依据1、甬台温铁路客运专线工程施工文件。
2、现行客运专线有关标准及规范。
二、适用范围适用于甬台温铁路客运专线Ⅲ标段雁荡山特大桥预应力张拉工程。
三、目的指导预应力张拉中波纹管安装、钢绞线下料、张拉、锚固等工程。
四、作业说明1、原材的进料与保存（1）预应力钢绞线采用1*7-15.2-1860-GB/T5224-2003高强度低松弛钢绞线。
公称抗拉标准强度f pk=1860Mpa，Ep=1.95*105Mpa。
（2）锚具采用OVM15-12和OVM15-13群锚，由45号钢和40号铬钢制作，其材质应符合《优质碳素结构钢》和《合金结构钢》的规定，锚具规格符合设计要求，加工的精度、硬度的误差应在规定范围内。
（3）波纹管采用Φ90mm直径的金属波纹管。
（4）购买的钢绞线应具有生产厂家出具的质量证明书，并在现场监理旁站下按规定取样做强度和松弛试验，并具有相应的试验委托单和试验报告，检验合格后方准投入使用。
（5）运抵到现场的锚具，使用前应对锚环、锚塞、锚垫板逐个进行检验。
并按规定取样，对锚环、锚塞的硬度，锚环内部缺陷电磁损伤，做抽检试验，并具有相应的试验委托单和试验报告，检验合格后方准投入使用。
（6）对金属波纹管做外观检查，不得出现裂缝，并做密封性能试验。
（7）运抵到现场的预应力材料，锚具应存放在室内货架上，钢筋线放置平坦，下有垫物、干燥、高处并加以覆盖。
使用前不得产生和沾染杂物、油物、铁锈等。
2、波纹管的布置安装（1）波纹管安装时按设计图纸尺寸控制，尤其是曲线部分，要精确放样定位。
（2）波纹管由定位网片进行固定，定位网距不宜大于0.5m，定位网孔应大于管道外径2~3mm。
（3）波纹管需要接长时，两段管子之间旋入一段长约40cm左右的连接管段作为搭接头，在相互的接缝处缠绕数层宽塑料胶带密封，以防漏浆。
波纹管的接头尽量避开曲线折点处。
3、钢绞线下料（1）钢绞线在使用前须进行整直，整直后钢绞线的弯曲矢高不大于弯曲弦长的千分之五，同时不得有死弯和其他刮伤等。
预应力张拉作业指导书
龙大高速公路龙华扩建工程K0+000～K1+949段K1+902.191桥预应力张拉作业指导书编制：审核：审批：龙大高速公路龙华段扩建工程项目经理部二○一○年十一月目录第一章、工程概况及编制依据 (1)一、工程概况 (1)二、编制依据 (1)第二章、施工方法 (2)一、施工准备 (2)二、预应力张拉 (3)三、压浆 (8)四、封锚 (10)第三章、质量保证措施 (11)第四章、安全技术保证措施 (12)第五章、附件 (13)第一章、工程概况及编制依据一、工程概况龙大高速公路龙华段扩建工程K1+900有一道路（华繁路）下穿本项目，原通道桥为两幅12+16+12m钢筋混凝土连续箱梁，桥梁全宽23.0m，根据总体设计对旧桥两侧进行加宽。
本桥为右幅加宽桥，即K1+902.191桥，设计为7.8m宽11.855+16+11.949m预应力混凝土连续箱梁。
预应力钢绞线采用《预应力混凝土用钢绞线》（GB/T5224-2003）标准的低松弛高强度钢绞线，其抗拉强度标准值f pk＝1860MPa，公称直径d=15.2mm，弹性模量E p=1.95×105MPa，松弛率0.035，松弛系数0.3。
全桥共6种钢束，其中N1、N2长为两端张拉；N3、N4、N5、N6钢束为一端固定，一端张拉。
二、编制依据1、龙大高速公路龙华段扩建工程变更设计图《K1+900旧桥加宽变更设计》；2、龙大高速公路龙华段扩建工程招标文件；3、《公路桥涵施工技术规范》（JTJ041-2000）；4、《混凝土结构设计规范》（GB50010-2002）；5、《预应力筋用锚具夹、具和连接器》（GB/T14370-2007）6、《预应力混凝土用钢绞线》（GB/T5224-2003）；7、《混凝土结构工程施工质量验收规范》（GB50204-2002）。
8、箱梁混凝土试件标准抗压及钢绞线等试验报告书。
9、千斤顶标定报告书。
第二章、施工方法一、施工准备1、箱梁C50混凝土标准试件送检，确定箱梁混凝土强度是否达到预应力张拉标准45.0MPa。
预应力张拉作业指导书

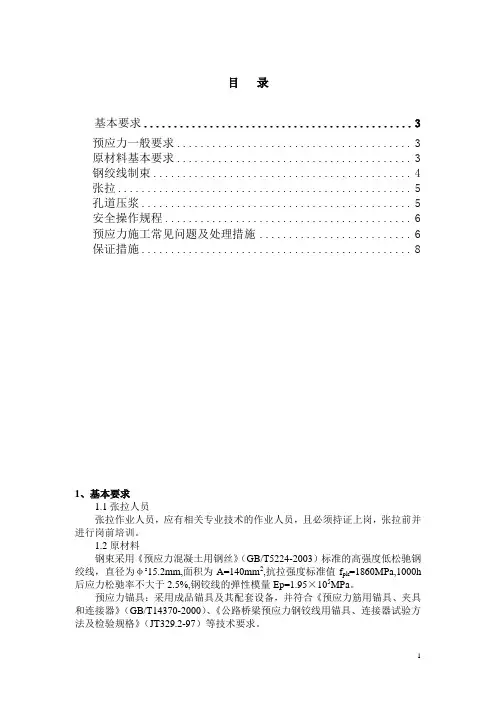

目录基本要求 (3)预应力一般要求 (3)原材料基本要求 (3)钢绞线制束 (4)张拉 (5)孔道压浆 (5)安全操作规程 (6)预应力施工常见问题及处理措施 (6)保证措施 (8)1、基本要求1.1张拉人员张拉作业人员，应有相关专业技术的作业人员，且必须持证上岗，张拉前并进行岗前培训。
1.2原材料钢束采用《预应力混凝土用钢丝》（GB/T5224-2003）标准的高强度低松驰钢绞线，直径为φs15.2mm,面积为A=140mm2,抗拉强度标准值f pk=1860MPa,1000h 后应力松驰率不大于2.5%,钢铰线的弹性模量Ep=1.95×105MPa。
预应力锚具：采用成品锚具及其配套设备，并符合《预应力筋用锚具、夹具和连接器》（GB/T14370-2000）、《公路桥梁预应力钢铰线用锚具、连接器试验方法及检验规格》（JT329.2-97）等技术要求。
本工地张拉端锚具有OVM15-3、OVM15-4、OVM15-5、BM15-4 、BM15-5五种。
1.3张拉设备千斤顶、锚具、夹片等配套齐全，且千斤顶、高压油泵和油表配套标定。
1.4、张拉现场设置安全警示标志，和防护设施。
工作人员应服从现场管理人员的安排。
2、预应力工程一般规定施工时，应采取必要的安全技术措施，防止发生事故。
预应力筋张拉设备应定期维护，应配套标定，配套使用。
当在使用过程中出现异常现象或在设备检修后，应重新标定。
预应力材料在存放和搬运过程中应保持清洁，避免机械损伤和锈蚀，制作和安装时避免污染和电火花损伤。
预留孔道安装时应采取可靠的定位措施。
预应力筋张拉前，应清除孔道内的杂物和积水；预应力筋张拉完成后，应在48h内进行孔道压浆。
预应力筋张拉顺序、控制应力应符合设计要求。
预制梁张拉完成后应对梁体弹性上拱值进行实测。
锚圈与锚垫板之间的交接缝、封端新老混凝土之间的交接缝应按设计要求进行处理。
封端前，封端处的梁端混凝土表面应进行凿毛处理。
预应力张拉作业指导书
预应力张拉作业指导书一、编制说明1.1为确保工程质量，统一梁场各参建人员施工理念和施工标准，提高箱梁预制施工生产，制定本作业指导书。
1.2本指导书适用范围：中铁十局集团预制梁场预制箱梁、大悬臂盖梁及现浇箱梁预应力工程，所有参建人员必须按此作业指导书进行现场操作。
1.3本作业指导书在运作过程中，将对不切合现场实际的条款项目随时做出修正；施工现场参建人员在执行本指导书过程中，如发现与现场实际不相符，也可向本指导书编制部门提出合理化建议，以便及时修正，使本指导书真正起到正确引导现场施工的功效。
1.4本指导书由xx项目部工程部负责解释。
1.5本指导书发布于xx4年7月24日。
二、编制依据1.设计图纸2. 《公路桥涵施工技术规范》实施手册3.广东省交通质监站及业主发文三、原材料1钢绞线1.1钢绞线进场必须具有质量证明文件，必须对其质量指标进行全面检查并按批抽取试件做破断负荷、屈服负荷、弹性模量、极限伸长率、松弛率试验。
同牌号、同炉罐号、同规格、同生产工艺、同交货状态的预应力筋每30T为一批(不足30T按一批计)每批抽检一次。
1.2钢绞线性能应符合GB/T14370-2007《预应力筋用锚具、夹具和连接器》、GB/T3193-2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》要求。
钢绞线表面不应有裂纹、小刺、机械损伤、氧化铁皮和油污等。
1.3钢绞线运输应有雨布遮盖。
应分批堆放，并做上标识牌。
贮存应使钢绞线离地不小于20cm。
严禁粘污油脂及具有腐蚀性物质，严禁堆积，以免压弯砸伤。
2锚具及配件2.1锚具质量应符合现行国家标准GB/T14370-2007《预应力筋用锚具、夹具和连接器》和GB/T3193-2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》要求。
锚具产品应通过省、部级鉴定。
2.2锚具进场应具有产品合格证。
必须对质量指标进行全面检查并按批进行外观、应变、静载锚固定系数等性能试验。
预应力张拉作业指导书

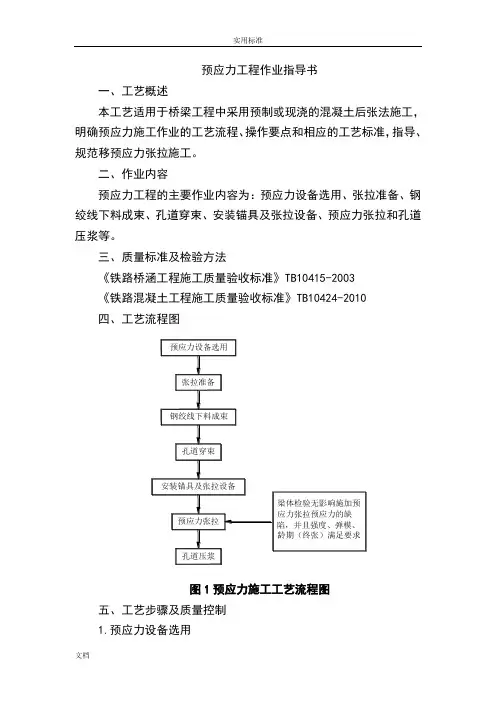

预应力工程作业指导书一、工艺概述本工艺适用于桥梁工程中采用预制或现浇的混凝土后张法施工，明确预应力施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范移预应力张拉施工。
二、作业内容预应力工程的主要作业内容为：预应力设备选用、张拉准备、钢绞线下料成束、孔道穿束、安装锚具及张拉设备、预应力张拉和孔道压浆等。
三、质量标准及检验方法《铁路桥涵工程施工质量验收标准》TB10415-2003《铁路混凝土工程施工质量验收标准》TB10424-2010四、工艺流程图图1预应力施工工艺流程图五、工艺步骤及质量控制1.预应力设备选用⑴张拉千斤顶张拉千斤顶的选用与锚下控制应力及锚具的形状有关，为保证预应力筋在张拉过程中的安全可靠性、准确性及便于处理滑丝现象，宜按下列原则选用：①张拉力宜为预应力筋张拉力的1.2～1.5倍；②千斤顶最大行程，对于伸长量不大的预应力束张拉，应按预应力筋的伸长量加初始张拉的预留行程即：S=ΔL+I（cm）式中：S—千斤顶最在行程（cm）ΔL—预应力筋伸长量（cm）I—预留行程，一般为3～5cm③能满足油压、横卧、自锁等功能的需要。
④用于后张预施应力的千斤顶种类、规格、生产厂家较多，施工时可根据工程的具体情况选用。
一般夹片式或螺栓式锚具采用穿心式千斤顶如YVC、YCT、、YCW、YDC系列千斤顶。
粗钢筋采用拉杆式千斤顶或穿心顶配张拉杆。
⑵张拉油泵①张拉油泵压力、输油量应满足千斤顶张拉的工效。
张拉油泵的选用应与张拉千斤顶配套，预应力筋的张拉力和千斤顶油压面积（活塞面积）关系即：P U=P/F U式中：PU—计算油压表的读数或油泵的最小使用油压数（MPa）F U—张拉千斤顶工作油压面积（mm2）P—预应力钢筋张拉力（N）②油泵额定油压数一般应力使用油压数的1.4倍，油泵的输油量应满足千斤机张拉的工效要求。
⑶油压表①油压表的选用要与油泵及张拉千斤顶配套，油压表最大读数应为最大张拉油压的1.5～2.0倍，以保证油压表能较长时间使用和工作的准确度。
预应力张拉(后张)作业指导书
天津第六市政公路工程有限公司预应力张拉（后张法）施工作业指导书编制单位：天津第六市政公路工程有限公司第三分公司编制人员：李鑫编制时间：2011年10月目录一、适用范围 (3)二、引用标准 (3)三、施工准备 (3)四、施工图设计 (8)五、操作工艺 (10)（一）、施工工艺流程图 (10)（二）、施工方法 (10)（三）、操作要点 (11)（四）、过程照片 (15)六、注意事项及防止措施 (20)七、人、机、材的配备 (23)八、安全、文明施工措施 (23)一、适用范围本“预应力张拉作业指导书”，适用于大型多跨或单跨预应力混凝土连续箱梁结构，适用于各种不同截面预制后张小箱梁结构。
二、引用标准《天津市市政工程施工技术规范》DB29-75-2004《城市桥梁工程质量检验规范》DB29-51-2003《公路桥函施工技术规范》JTJ041-2000《天津市市政、公路工程原材料质量检验管理规定》三、施工准备（一）、人员配备预应力张拉工序，要求现场配备有实际操作人员和记录管理人员，每一台张拉设备应满足5人的要求（4人操作1人记录），要求所有参与张拉施工的人员需携带“张拉施工操作证或管理上岗证”，清楚明了该结构的张拉力值、张拉部位、张拉顺序和张拉伸长值等相关数据，操作人员现场需佩戴安全帽和防护手套。
（二）、张拉设备的效验由于预应力混凝土结构的所有不同，根据设计图纸的钢绞线、张拉力值等数据不同，配备相应的千斤顶和配套油泵（压力表），通常所选用50b、100b、150b、200b、250b、300b千斤顶，选用好千斤顶后与配套油泵和压力表进行效验，需要选用有资质的实验室进行试验，要求“一泵一表一顶”配套效验，效验结果和目的是为了得出“回归方程”进行张拉力换算、泵与顶的良好配合工作将误差降至最低。
（三）、张拉力值的换算（油表读数）根据所标定的张拉设备得出的“回归方程”和设计图给出的预应力张拉控制应力（mpa），可以计算出15%、30%、103%（根据设计图纸）的张拉力值和相应压力表读数，在根据计算出的数据填写“现场张拉油表读数”数据表，并以此来作为现场预应力张拉控制的依据。
预应力张拉施工作业指导书
预应力张拉施工作业指导书一.工程概况本标段为刘小集互通立交，共有2座中桥、1座分离立交（上跨界阜蚌高速公路）及4座匝道桥和1座通道桥，其位置、基础、结构详见下表桥梁上部结构有预制预应力连续组合小箱梁、现浇预应力连续箱梁、预制后张预应力空心板梁，空心板梁在预制场集中预制，现浇梁在施工现场搭满堂支架支撑立模板逐孔浇筑，砼达到设计强度90%后张拉预应力。
二.主要工程数量表一1、波纹管波纹管应通过1KN径向力的作用下不变形，同时应作灌水试验，以检查有无渗漏现象。
2、钢绞线预应力钢绞线采用270级公称直径Φj15.24低松驰预应力钢绞线，标准抗拉强度为R y b=1860Mpa，弹性模量E y=1.9×105Mpa，公称面积A y=140.00mm2。
每批钢绞线应附有质量证书，其检查验收由供方技术监督部门进行。
每批钢绞线进场后，试验室均要按要求取样送检，合格后方可下料。
3、锚具本段现浇后张连续梁采用YM、GVM、GBM型系列锚具，型号分别为YMJ15-16、YMP15-16、YMP15-9、YM15-6、YM15-12、YMP15-12、YM15-19、YMP15-19、YM15-9、YMP15-9、GVM15-3、GVM15-4、GVM15-5、；组合小相梁采用GBM型系列锚具，型号为GBM15-5；空心板采用YM型系列锚具，型号为YM15-4、YM15-5。
4、千斤顶与压力表张拉使用YCW型千斤顶，千斤顶与压力表应配套校验，明确张拉力与压力表读数之间的关系曲线，压力表精度不宜低于1.5级，千斤顶与压力表应进行编号。
二.张拉准备①钢绞线制作钢绞线按设计长度下料，切割时，应在每端离切口30～50mm处用铁丝绑扎，将切割端绑牢，砂轮切割机，不得用氧焊切割。
钢绞线应编束，编束时，应每隔1～1.5m绑扎一道铁丝，铁丝扣应向里，绑好的钢绞线束应编号挂牌堆放。
②预应力钢绞线管道安装和成形管道安装前应除去管道两端的毛刺，并检查管道质量及两端截面形状，波纹管的连接应采用大号同型波纹管作接头管，接头管长200mm，波纹管连接后用密封胶带封口，以保证其不漏浆。
预应力张拉作业指导书
预应力张拉作业指导书预应力张拉作业指导书一、作业目的和要求预应力张拉是预应力构件生产的重要工艺环节，目的是通过对张拉钢束施加预应力，使混凝土在支撑荷载作用下获得一定的轴向预应力，提高构件的承载能力和使用寿命。
本作业的目的是掌握预应力张拉的过程和方法，要求掌握以下内容：1. 掌握预应力张拉的基本原理及方法；2. 熟练掌握张拉钢束的安装、拉力传递和张拉过程中的控制方法；3. 能够实现预应力张拉的安全操作，确保张拉质量和进度。
二、作业前具备的知识和技能1. 具备混凝土结构及预应力构件的基本概念和组成结构；2. 熟悉钢材及其加工技术；3. 熟悉常见的预应力钢束规格和型号以及其特点和使用范围；4. 熟练掌握钢束张拉设备的使用方法和操作；5. 具备安全操作的知识和技能。
三、作业步骤1. 钢束安装（1）根据构件设计要求和预应力布置图，确定钢束的数量、位置和间距，并布置预埋套管或安装套筒；（2）在套管或套筒内安装预应力钢束，并在末端加装止口；（3）将钢束两端的接头连接起来，并安装中央套筒；（4）安装定位架和矫正器，并确定其位置和角度。
2. 拉力传递（1）确定张拉起始力和张拉终止力，并根据预应力计算书计算出相应的张拉长度；（2）将张拉机或张拉泵的张拉钳固定在钢束末端，并将张拉机或张拉泵的顶杆固定在中央套筒上；（3）调整张拉机或张拉泵的工作压力，并根据压力值调节张拉压力，使钢束受到合适的张拉力；（4）进行拉力传递，将张拉力转移到混凝土结构上，并使张拉长度符合预定要求。
3. 张拉控制（1）控制张拉速度和张拉力，使其符合设计和技术要求，避免钢束和结构受到损伤；（2）实时检测和记录钢束张拉力和变形情况，以便及时调整张拉力和张拉长度；（3）根据预应力布置图和预应力计算书要求，确定锚固点位置并进行锚固操作；（4）进行张拉后的钢束预应力检测和调整，确保所得预应力值符合设计要求。
四、注意事项1. 在进行预应力张拉作业前，必须对设备和钢束进行检查，确保安全可靠；2. 在进行张拉时，必须保证张拉速度和张拉力的控制，避免钢束和结构受到损伤；3. 在进行张拉控制时，必须实时检测和记录钢束张拉力和变形情况，避免因误差和失控导致张拉质量不达标；4. 在进行锚固点的锚固操作时，必须确保锚固点的稳固和可靠，避免因锚固不牢导致预应力锁失效；5. 作业人员必须具备安全意识，遵守作业规程，严格执行安全操作标准，确保人员和设备的安全。
预应力张拉作业指导书
预应力张拉作业指导书
1、在钢筋绑扎的同时应预埋好波纹管及预应力筋，波纹管采用定位筋定位，预应力筋定位严格按设计要求进行，钢筋、模型施工完毕，调好各种预应力管道或预应力筋的位置和检查有无被烧伤和是否有孔，并及时采用补救措施。
2、在砼强度达到规范和设计要求，即进行预应力施加，张拉要求左右对称均匀张拉，逐根张拉到位。
由中间向两端逐次推进。
张拉前对千斤顶、油泵、压力表进行配套标定，确定张拉力与压力表之间的线性关系。
3、张拉程序按设计图规定的程序进行，张拉力控制为主，伸长量复核。
对伸长量不符合设计的，查明原因及时处理后方可进行下一步张拉作业。
4、封锚前对多余钢绞线或钢筋的切割，采用砂轮锯，切割剩余长度3cm～5cm，严禁用电弧焊氧焊切割。
封锚砼标号同梁体砼标号。
5、当管道长度超过40m时在管道最高处设置排气管，压浆采用柱式活塞式压浆机，最大压力可达到1.2Mpa。
压浆时对纵向预应力管道压力一般为0.5～0.7Mpa，对竖向预应力管道最大压力一般为0.3～0.4Mpa，静压时间不得小于2min，压浆在张拉完后12小时内进行，压浆严格按试验室配合比进行。
预应力张拉作业指导书(最新)
5.2纵向预应力筋：N1先边2后中1、N3先边2后中1、N2先边2后中1、N4先边2后中1、N7边2、N5边2、N7中2、N5中2、N7余2、N5余2、N6边2、N6中2、N6余2，
5.3竖向张拉：先外侧2（N1-1、N1-4），后内侧2（N1-2、N1-3），
μ —预△应力筋与孔道壁的摩擦系数
X —从张拉端至计算截面的孔道长度(m)，可近似按X轴投影长度计算。
L —预应力筋的长度
3）预应力张拉应力控制
张拉应左右对称同步进行，同时加强箱梁应力、变形观测。初始张拉：梁两端同时对千斤顶主油缸充油，使钢绞线束略为拉紧，充油时随时调整锚圈、垫圈及千斤顶位置，使孔道、锚具和千斤顶三者之轴线互相吻合，同时应注意使每根钢绞线受力均匀，随后两端同时加荷到0.2σcon打紧工具锚夹片，并在钢绞线束上刻上记号，作为观察滑丝的标记。第一次张拉时应及分多级张拉，如从0.1～0.2σcon、0.2～0.3σcon以检验0.1～0.2σcon 与0.2～0.3σcon 时钢绞线伸长量是否一致，当不一致或实测伸长量较大时可提高初始压靠值，即将0.1σcon提高到0.2σcon。
2.1横向预应力筋
横向预应力钢束采用标准强度fpk=1860MPa的φj15 20钢绞线，弹性模量Ep=1.95×105MPa，张拉控制应力采用0.70fpk，管道采用金属波纹管成孔。张拉端锚具采用OVM.M15A-7型圆塔型锚具及配套产品，固定端锚具采用OVM.M15-7pt型圆P型锚具及配套产品。所有钢束弯曲半径为400㎝，单端张拉，张拉端与锚具端交错布置，锚垫板与钢束垂直设置。张拉采用“双控”，以张拉力为主，伸长量校核，允许误差±6％。
2.3拱座斜向预应力钢筋
预应力张拉作业指导书
预应力张拉作业指导书
1. 张拉完毕后，对张拉施锚两端，应妥善保护，不得压重物，严禁撞击锚具、钢束及钢筋。
管道尚未灌浆前，梁端应设围栏和挡板，管道压浆时，应严格按规定压力进行，施压前应调整好安全阀，关闭阀门时，作业人员应站在侧面。
1. 先张法张拉施工时，除按本作业指导书有关规定施工外，还应做到：
2.1 张拉前对台座、横梁等进行检查；
2.2 张拉中和未浇砼之前，周围不得站人和进行其他作业；浇筑砼时，振捣器不得撞击钢束。
3. 在已拼装或悬浇的箱梁上进行张拉作业，其张拉作业平台、拉伸机支架要搭设牢固，平台周围应加设护栏。
高处作业（如盖梁张拉）时，应设上下扶梯及安全网。
张拉时千斤顶的对面和后面严禁站人，作业人员应站在千斤顶的两侧。
4. 精扎螺纹钢筋张拉前，除对张拉台座检查外，还应对锚具、连接器进行检查、试验。
预应力钢筋冷拉时，在千斤顶的端部及非张拉端部，均不得站人。
5. 钢筋张拉或冷拉时，螺丝端杆、套筒螺丝必须有足够的长度，夹具应有足够的夹紧能力，防止锚夹不牢而滑出。
预应力张拉工序作业指导书
预应力张拉工序作业指导书1 合用范围本作业指导书合用于梁场后张法预应力混凝土铁路简支箱梁预应力张拉工序施工。
2 引用原则科技基[2023]120号客运专线预应力混凝土预制梁暂行技术条件铁建设[2023]160号客运专线铁路桥涵工程施工质量验收暂行原则铁建设[2023]160号铁路混凝土工程施工质量验收补充原则TZ210-2205 铁路混凝土工程施工技术指南TZ213-2023 客运专线铁路桥涵工程施工技术指南TB10210 铁路混凝土及砌体工程施工规范JHTAJS-01-2023 后张法预应力混凝土铁路简支箱梁企业原则JHTAJS-02-2023 后张法预应力混凝土铁路简支箱梁生产工艺细则3 职责张拉工班负责预应力施工。
技术部负责预应力技术指导，试验负责设备校验，油表校对。
4 技术原则与规定4.1 人员：本工序为特殊工序，作业人员必须持证上岗，并进行岗前培训。
4.2 材料4.2.1 钢绞线预应力梁用钢绞线1×7-15.2-1860-GB/T5224-2023，应符合GB/T5224-2023原则规定，在外观、直径、强度方面均应满足该原则，进场时必须有材质证明书。
（1）31.5米梁钢绞线分为9-7φ5、12-7φ5两种。
（2）23.5米梁钢绞线分为7-7φ5、8-7φ5两种。
4.2.2 锚具、夹片锚具、夹片配套齐全。
工作锚具及夹片在使用前应进行外行外观检查及硬度和锚固效率试验，并符合GB/T14370-2023原则规定。
（1）31.5米梁采用旳张拉端锚具为M15-9、M15-12两种；（2）23.5米梁采用旳张拉端锚具为M15-7、M15-8两种。
4.3 张拉机具（1）油泵选用型号为2YBZ-55。
（2）千斤顶选用型号为：YCW3000B。
（3）油压表选用1.0级一般压力表，量程0～60MPa。
4.4 机具校验油表和千斤顶应按检定周期定期检定。
张拉设备应配套标定，配套使用。
当在使用过程中出现异常现象或在设备检修后，应重新标定。
预应力张拉作业指导书
常沙线（南三环-沙家浜互通）快速化改造工程SG-1标段现浇箱梁预应力张拉作业指导书江苏省交通工程集团有限公司常沙线快速化改造工程SG-1标项目经理部二0一六年九月目录第一章编制依据及工程概况1、编制依据 (003)2、工程概述 (003)第二章施工组织部署1、机械设备组织 (004)2、人员组织 (004)第三章施工作业指导书1、施工准备 (005)2、技术要求 (005)3、预应力施工工艺流程 (005)4、张拉顺序 (005)5、施工要求 (006)第四章安全保证措施 (008)第一章编制依据及工程概况1、编制依据1、本工程设计图纸及相关资料；2、现场调查资料和本单位的实际情况；3、招标、投标文件及合同；4、《公路桥涵施工技术规范》JTG/T F50-2011；5、《钢筋机械连接通用技术规范》(JGJ107-2003)；6、《公路工程施工安全技术规程》（JGJ076-95）；7、《公路工程质量检验评定标准》（JTG F80/1-2004）；8、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023-85）；9、有关国家、江苏省和行业技术规范、标准及管理办法；2、工程概述2.1、主要技术标准1、设计车速： 80Km/h；2、汽车荷载等级：城-A级；3、设计安全等级：一级。
2.2、主线高架桥概况本项目高架主线桥桩号MK5+365.000至MK6+663.000，中心桩号MK6+014.000，全长1.298km，共15联；除第三联采用挂篮悬臂浇注施工外,其余均采用满堂支架现浇法进行上部结构预应力混凝土连续箱梁施工。
2.3、气象、水文（一）、水文项目区域内的各河道水流量受季节影响，丰水期流量较大，枯水期较小，各河道闸涵设计齐全，人工调节能力较强，全年水位、水量较为稳定，流速较缓，对河床冲刷作用微弱。
项目区地下水以第四系孔隙潜水及弱承压水为主，勘察深度内粘性土发育，土层的赋水性、透水性一般。
（二）、工程地质评价根据本工程地质勘察报告，主线高架桥现浇箱梁一般原地面土质为：素填土、填筑土层厚约2.3m，地基承载力容许值140KPa；粉质粘土层层厚0.9m，地基承载力容许值200KPa；特殊段落原地面情况主要有：第一联第一孔跨戈庄大桥桥台锥坡；第四联第一孔（7#-8#墩）位于航道内河；RD匝道现浇箱梁位于河塘内；LU匝道现浇箱梁位于老路上等。
预应力张拉作业指导书
预应力张拉作业指导书预应力张拉作业指导书一、引言预应力张拉作业是建筑工程中重要的一项施工工艺。
本旨在提供一份详细的预应力张拉作业指导书，以便施工人员能够准确、安全地进行预应力张拉作业。
二、工作准备2.1 施工计划：制定施工计划，明确施工工序和时间安排。
2.2 人员配备：确定各岗位人员，包括预应力工程师、技术员、工人等。
2.3 设备准备：准备好所需的预应力张拉设备，包括张拉机、缓冲器、夹持器等。
2.4 材料准备：根据设计要求准备好预应力钢材、钢束、套管等。
2.5 施工现场准备：将施工现场进行清理和整理，确保施工安全。
三、预作业3.1 安全措施：在进行任何预应力张拉作业之前，必须确保施工现场安全措施到位。
3.2 张拉基点准备：根据设计要求，在梁柱和底板上设置好张拉基点，并进行固定。
3.3 张拉设备准备：检查预应力张拉设备是否正常工作，包括张拉机、缓冲器等。
3.4 预应力钢材准备：将预应力钢材按照设计要求加工好，清理干净并涂上防锈剂。
四、张拉作业4.1 钢束卷筒安装：根据设计要求将钢束卷筒安装到张拉机上。
4.2 钢束锚固：将钢束引入套管，根据设计要求进行锚固和固定。
4.3 张拉过程：按照设计要求，逐渐增加张拉力，直至达到设计要求的预应力。
4.4 张拉控制：在张拉过程中，必须对张拉力进行实时监测和控制，确保张拉作业的准确性。
4.5 张拉完毕：达到设计要求的预应力后，进行张拉锁定和剪断。
五、验收和记录5.1 张拉力检测：使用张拉力测定仪器对张拉后的预应力进行检测和记录。
5.2 质量验收：按照相关质量验收标准对预应力张拉作业进行验收。
5.3 记录和档案：将预应力张拉作业的相关数据和记录整理并存档。
六、安全注意事项6.1 严格遵守施工现场安全规范，佩戴防护装备，确保施工人员的安全。
6.2 合理安排施工进度，避免过度张拉引起的安全事故。
6.3 定期检查和维护预应力张拉设备，确保设备的正常工作。
6.4 严格培训施工人员，提高他们的安全意识和技能水平。
预应力张拉安全作业指导书
预应力张拉安全作业指导书1.涉及的作业本作业涉及的主要岗位：张拉2.岗位任职条件持证上岗3.岗位职责张拉工—负责张拉，安全员—负责检查和现场监护4．依据张拉施工的工作顺序：穿束→安装锚具→安装千斤顶及张拉设备→张拉、锚固→拆除千斤顶及张拉设备→压浆→存梁。
4.1法律法规或标准规范；《建设工程安全生产管理条例》国务院令第393号第33、34条《主体工程异常气候安全管理实施细则》大桥管理局4.2企业现有的相关文件：《张拉作业安全技术操作规程》《特殊环境条件安全保证措施》5. 安全作业指导书5.1 一般规定5.1.1 在张拉作业区域，作业前应插红色旗示警，张拉作业区域应设明显警示牌，非作业人员不得进入作业区。
张拉时严禁沿张拉钢筋轴线两端、张拉粱、端头梁、张拉车及钢筋骨架上站人，并有专人检查和监护，明确分工，各岗位安全职责清楚。
在张拉端头设置挡板，防止由于断筋伤人。
5.1.2 作业前，检查张拉设备（如千斤顶、油泵、压力表、油管、液控顶压阀等）是否符合施工安全的要求,压力表和油泵要定期进行标定。
5.1.3锚环和夹片（卡具）使用前，应仔细检查，并经检验合格后方可使用，当有裂纹或损伤时应及时更换。
5.1.4高压油泵与千斤顶之间的链接点各接口必须完好无损，螺母应拧紧，不得漏油。
5.1.5油泵操作人员要穿防护服，佩戴防护眼镜。
5.1.6 高压油泵启动前，应将各油路调节阀松开，然后开动油泵，待空载运转正常后，再紧闭回油阀，逐渐拧开进油阀，待压力表指示达到要求，油路无泄漏，确认正常后，方可作业。
5.1.7 作业中，操作应平稳、均匀。
张拉时，两端不得站人。
拉伸机在有压力情况下，严禁拆卸液压系统的任何零件。
5.1.8 高压油泵不得超载作业，安全阀应按设备额定油压调整，严禁任意调整。
5.1.9 在测量伸长时，应先停止拉伸，操作人员必须站在侧面操作。
用电热张拉法时，当张拉达到张拉值时，应先断电，然后锚固。
操作人员带电作业时，应穿戴绝缘胶鞋和绝缘手套。
