Ansys 网格划分(超详细) 大学课件
ANSYS Meshing 高级网格划分技术 PPT
目录 CONTENTS
1 网格划分流程 2 网格划分方法 3 全局网格控制 4 局部网格控制 5 网格质量检查 6 模型装配
网格划分流程
目录 CONTENTS
1 网格划分流程 2 网格划分方法 3 全局网格控制 4 局部网格控制 5 网格质量检查 6 模型装配
三维网格
1. 四面体网格划分 2. 扫略网格划分 3. 多区网格划分 4. 六面体为主网格划分 5. 自动网格划分
模型装配
WB系统能够被结合组装。几何，网 格和集合能够重新得到
Workshop-Meshing Control
使用ANSYS 结构网格控制技术来提高模型的网格质量
问题描述：
• 某一螺线管的CAD模型 • 先采用默认选项来划分模型的网格，并检测结果；然后增加网格控制技术
去更改不同区域的网格
创建分析项目，导入模型
映射面网格
在指定的映射面上生成结构化网格 可通过设置转角点来调整映射方式 可指定映射面上网格的层数
匹配控制
常用于周期对称模型的周期面或线上，使面、线对的网格匹配 周期面可以是旋转周期面，也可以是对称周期面
收缩控制
通过收缩容差退化狭长的线面，改善网格质量 收缩容差建议小于最小特征尺寸
尺寸
定义体、面、线尺寸，优先级为： 线＞面＞体＞全局
定义尺寸方法有： 1. 单元尺寸 2. 线份数 3. 影响球 4. 影响体
接触尺寸
使部件间接触面、边的单元尺寸近似一致
网格细化
细化面、线上已经划分好的网格 常应用于已经划分好的初始网格后 根据细化的程度，有“1~3”三个等级供选择
拖动相关性滑块和调整关联中心等级可调整网格疏密
全局单元尺寸
设定模型总体的单元尺寸大小 默认值由相关性和初始尺寸种子决定 当高级尺寸功能关闭时才适用
ansys如何划分网格
January 30, 2001 Inventory #001441 11-11
3.网格划分控制——指定网格划分类型
多媒体教程
ANSYS 划分网格专题讲座
对边必须划分相等的份数
棱柱边上必须划分相等的份数 面内边上必须划分相等的份数
所有对边必须划分相等的份数
January 30, 2001 Inventory #001441 11-12
January 30, 2001 Inventory #001441 11-2
1．网格类型
多媒体教程
ANSYS 划分网格专题讲座
自由网格
映射网格
January 30, 2001 Inventory #001441 11-3
2. 定义单元类型
多媒体教程
ANSYS 划分网格专题讲座
在有限元分析过程中，对于不同的问 题，需要应用不同特性的单元，单元选择 不当，直接影响到计算能否进行和结果的 精度。ANSYS的单元库中提供了200多种 单元类型，每个单元都有唯一的编号，如 LINK1、PLANE2、BEAM3和SOLID45 等，几乎能解决大部分常见问题。
January 30, 2001 Inventory #001441 11-7
3.网格划分控制——单元尺寸和形状的控制
多媒体教程
ANSYS 划分网格专题讲座
如图所示为网格划分工具提供的单元尺寸控 制选项，可以对面、线、层和关键点的单元大小 进行设置，还可以对全局单元尺寸进行设置。同 一个网格区域的面单元可以是三角形或四边形， 体单元可以是六面体或四面体形状。
January 30, 2001 Inventory #001441 11-13
划分网格实例1——2D问题
ansys第3章网格划分技术及技巧(完全版)
ANSYS 入门教程 (5) - 网格划分技术及技巧之网格划分技术及技巧、网格划分控制及网格划分高级技术第 3 章网格划分技术及技巧定义单元属性单元类型 / 实常数 / 材料属性 / 梁截面 / 设置几何模型的单元属性网格划分控制单元形状控制及网格类型选择 / 单元尺寸控制 / 内部网格划分控制 / 划分网格网格划分高级技术面映射网格划分 / 体映射网格划分 / 扫掠生成体网格 / 单元有效性检查 / 网格修改网格划分实例基本模型的网格划分 / 复杂面模型的网格划分 / 复杂体模型的网格划分创建几何模型后，必须生成有限元模型才能分析计算，生成有限元模型的方法就是对几何模型进行网格划分，网格划分主要过程包括三个步骤：⑴定义单元属性单元属性包括：单元类型、实常数、材料特性、单元坐标系和截面号等。
⑵定义网格控制选项★对几何图素边界划分网格的大小和数目进行设置；★没有固定的网格密度可供参考；★可通过评估结果来评价网格的密度是否合理。
⑶生成网格★执行网格划分，生成有限元模型；★可清除已经生成的网格并重新划分；★局部进行细化。
定义单元属性一、定义单元类型1. 定义单元类型命令：ET, ITYPE, Ename, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPR ITYPE - 用户定义的单元类型的参考号。
Ename - ANSYS 单元库中给定的单元名或编号，它由一个类别前缀和惟一的编号组成，类别前缀可以省略，而仅使用单元编号。
KOP1~KOP6 - 单元描述选项，此值在单元库中有明确的定义，可参考单元手册。
也可通过命令KEYOPT进行设置。
INOPR - 如果此值为 1 则不输出该类单元的所有结果。
例如：et,1,link8 ! 定义 LINK8 单元，其参考号为 1；也可用 ET,1,8 定义et,3,beam4 ! 定义 BEAM4 单元，其参考号为 3；也可用 ET,3,4 定义2. 单元类型的 KEYOPT命令：KEYOPT, ITYPE, KNUM, VALUEITYPE - 由ET命令定义的单元类型参考号。

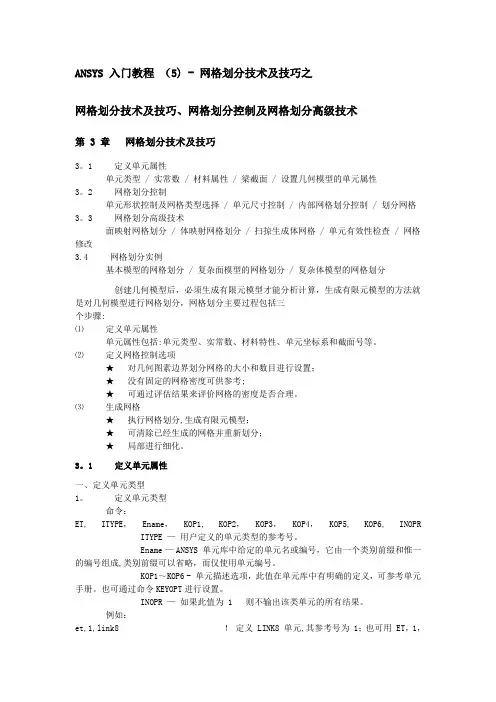

ANSYS第3章 网格划分技术及技巧(完全版)
ANSYS 入门教程（5) - 网格划分技术及技巧之网格划分技术及技巧、网格划分控制及网格划分高级技术第 3 章网格划分技术及技巧3。
1 定义单元属性单元类型 / 实常数 / 材料属性 / 梁截面 / 设置几何模型的单元属性3。
2 网格划分控制单元形状控制及网格类型选择 / 单元尺寸控制 / 内部网格划分控制 / 划分网格3。
3 网格划分高级技术面映射网格划分 / 体映射网格划分 / 扫掠生成体网格 / 单元有效性检查 / 网格修改3.4 网格划分实例基本模型的网格划分 / 复杂面模型的网格划分 / 复杂体模型的网格划分创建几何模型后，必须生成有限元模型才能分析计算，生成有限元模型的方法就是对几何模型进行网格划分，网格划分主要过程包括三个步骤:⑴定义单元属性单元属性包括:单元类型、实常数、材料特性、单元坐标系和截面号等。
⑵定义网格控制选项★对几何图素边界划分网格的大小和数目进行设置；★没有固定的网格密度可供参考;★可通过评估结果来评价网格的密度是否合理。
⑶生成网格★执行网格划分,生成有限元模型；★可清除已经生成的网格并重新划分；★局部进行细化。
3。
1 定义单元属性一、定义单元类型1。
定义单元类型命令：ET, ITYPE， Ename， KOP1, KOP2， KOP3， KOP4， KOP5, KOP6, INOPR ITYPE —用户定义的单元类型的参考号。
Ename —ANSYS 单元库中给定的单元名或编号，它由一个类别前缀和惟一的编号组成,类别前缀可以省略，而仅使用单元编号。
KOP1～KOP6 - 单元描述选项，此值在单元库中有明确的定义，可参考单元手册。
也可通过命令KEYOPT进行设置。
INOPR —如果此值为 1 则不输出该类单元的所有结果。
例如：et,1,link8 ！定义 LINK8 单元,其参考号为 1；也可用 ET，1，8 定义et,3,beam4 ! 定义 BEAM4 单元,其参考号为 3；也可用 ET,3，4 定义2. 单元类型的 KEYOPT命令：KEYOPT, ITYPE, KNUM, VALUEITYPE - 由ET命令定义的单元类型参考号。
ansysworkbench150网格划分解析PPT课件
neutral -集成了行业最好的网格划分源程序： ICEM CFD;TGrid；GAMBIT；CFX等
Training Manual
Advanced Contact & Fasteners
Training Manual
Advanced Contact & Fasteners
3.网格控制-总体尺寸控制-高级尺寸函数
Training Manual
Advanced Contact & Fasteners
Advanced Contact & Fasteners
基于网格相关度控 制网格密度的方法 ，设置的单元尺寸 对于网格密度有着 重要的影响！
3.网格控制-总体尺寸控制-高级尺寸函数
Training Manual
Advanced Contact & Fasteners
Advanced Sizing Functions (ASF) -该项功能用于控制接近表面区域和具有高曲 率区域的网格生长和分布 高级尺寸函数有五个选项： -关闭高级尺寸函数（off） -Proximity and Curvature
Training Manual
Advanced Contact & Fasteners
3.网格控制-选择物理环境
Training Manual
Advanced Contact & Fasteners
划分流体模型网格
划分固体模型网格
3.网格控制-总体尺寸控制-网格相关度
Training Manual
ANSYS第3章网格划分技术及技巧(完全版)
ANSYS 入门教程 (5) - 网格划分技术及技巧之网格划分技术及技巧、网格划分控制及网格划分高级技术第 3 章网格划分技术及技巧3.1 定义单元属性单元类型 / 实常数 / 材料属性 / 梁截面 / 设置几何模型的单元属性3.2 网格划分控制单元形状控制及网格类型选择 / 单元尺寸控制 / 部网格划分控制 / 划分网格3.3 网格划分高级技术面映射网格划分 / 体映射网格划分 / 扫掠生成体网格 / 单元有效性检查 / 网格修改3.4 网格划分实例基本模型的网格划分 / 复杂面模型的网格划分 / 复杂体模型的网格划分创建几何模型后，必须生成有限元模型才能分析计算，生成有限元模型的方法就是对几何模型进行网格划分，网格划分主要过程包括三个步骤：⑴定义单元属性单元属性包括：单元类型、实常数、材料特性、单元坐标系和截面号等。
⑵定义网格控制选项★对几何图素边界划分网格的大小和数目进行设置；★没有固定的网格密度可供参考；★可通过评估结果来评价网格的密度是否合理。
⑶生成网格★执行网格划分，生成有限元模型；★可清除已经生成的网格并重新划分；★局部进行细化。
3.1 定义单元属性一、定义单元类型1. 定义单元类型命令：ET, ITYPE, Ename, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPR ITYPE - 用户定义的单元类型的参考号。
Ename - ANSYS 单元库中给定的单元名或编号，它由一个类别前缀和惟一的编号组成，类别前缀可以省略，而仅使用单元编号。
KOP1~KOP6 - 单元描述选项，此值在单元库中有明确的定义，可参考单元手册。
也可通过命令KEYOPT进行设置。
INOPR - 如果此值为 1 则不输出该类单元的所有结果。
例如：et,1,link8 ! 定义 LINK8 单元，其参考号为 1；也可用 ET,1,8定义et,3,beam4 ! 定义 BEAM4 单元，其参考号为 3；也可用 ET,3,4 定义2. 单元类型的 KEYOPT命令：KEYOPT, ITYPE, KNUM, VALUEITYPE - 由ET命令定义的单元类型参考号。
Ansys_网格划分(超详细)_大学课件
21
B 网格划分控制
单元形状控制
2、用网格划分器选项对话框进行单元形状设置 Main Menu > Preprocessor > Meshing > Mesher Opts
22
B 网格划分控制
网格划分器选择
两种主要的网格划分方法: 自由网格划分和映射网格划分 自由网格划分
•无单元形状限制。 •网格无固定的模式。 •适用于复杂形状的面和体。
【ANGL】：对于低阶单元，该值设臵了每单元边界过渡中 允许的最大跨越角度。ANSYS默认为22.5度（Smartsize的水 平值为6时）。
12
B 网格划分控制
尺寸控制
由于结构形状的多样性，在许 多情况下，由缺省单元尺寸或 智能尺寸产生的网格并不合适， 在这些情况下，进行网格划分 时必须做更多的处理。可以通 过指定下述的单元尺寸来进行 更多的控制。
映射网格划分
•面的单元形状限制为四边形或三角形， 体的单元限制为六面体 (方块)。 •通常有规则的形式，单元明显成行。 •仅适用于 “规则的” 面和体， 如矩形 和方块。
23
B 网格划分控制
网格划分器选择－自由网格划分
自由网格是面和体网格划分时的缺省设 臵。生成自由网格比较容易：
• 导出 MeshTool 工具, 划分方式设为自由划分. • 推荐使用智能网格划分 进行自由网格划分，激 活它并指定一个尺寸级别。 存储数据库。 • 按 Mesh 按钮开始划分网格。按拾取器中 [Pick All] 选择所有实体 (推荐)。
8
B 网格划分控制
2、Smartsize高级控制
Main Menu > Preprocessor > Meshing > Size Cntrls > SmartSize > Adv Opts
ANSYS第章--网格划分技术及技巧（完全版）
ANSYS第章--⽹格划分技术及技巧（完全版）ANSYS ⼊门教程 (5) - ⽹格划分技术及技巧之⽹格划分技术及技巧、⽹格划分控制及⽹格划分⾼级技术第 3 章⽹格划分技术及技巧3.1 定义单元属性单元类型 / 实常数 / 材料属性 / 梁截⾯ / 设置⼏何模型的单元属性3.2 ⽹格划分控制单元形状控制及⽹格类型选择 / 单元尺⼨控制 / 内部⽹格划分控制 / 划分⽹格3.3 ⽹格划分⾼级技术⾯映射⽹格划分 / 体映射⽹格划分 / 扫掠⽣成体⽹格 / 单元有效性检查 / ⽹格修改3.4 ⽹格划分实例基本模型的⽹格划分 / 复杂⾯模型的⽹格划分 / 复杂体模型的⽹格划分创建⼏何模型后，必须⽣成有限元模型才能分析计算，⽣成有限元模型的⽅法就是对⼏何模型进⾏⽹格划分，⽹格划分主要过程包括三个步骤：⑴定义单元属性单元属性包括：单元类型、实常数、材料特性、单元坐标系和截⾯号等。
⑵定义⽹格控制选项★对⼏何图素边界划分⽹格的⼤⼩和数⽬进⾏设置；★没有固定的⽹格密度可供参考；★可通过评估结果来评价⽹格的密度是否合理。
⑶⽣成⽹格★执⾏⽹格划分，⽣成有限元模型；★可清除已经⽣成的⽹格并重新划分；★局部进⾏细化。
3.1 定义单元属性⼀、定义单元类型1. 定义单元类型命令：ET, ITYPE, Ename, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPR ITYPE - ⽤户定义的单元类型的参考号。
Ename - ANSYS 单元库中给定的单元名或编号，它由⼀个类别前缀和惟⼀的编号组成，类别前缀可以省略，⽽仅使⽤单元编号。
KOP1~KOP6 - 单元描述选项，此值在单元库中有明确的定义，可参考单元⼿册。
也可通过命令KEYOPT进⾏设置。
INOPR - 如果此值为 1 则不输出该类单元的所有结果。
例如：et,1,link8 ! 定义 LINK8 单元，其参考号为 1；也可⽤ ET,1,8定义et,3,beam4 ! 定义 BEAM4 单元，其参考号为 3；也可⽤ ET,3,4 定义2. 单元类型的 KEYOPT命令：KEYOPT, ITYPE, KNUM, VALUEITYPE - 由ET命令定义的单元类型参考号。
ANSYS第章--网格划分技术及技巧(完全版)
ANSYS 入门教程 (5) - 网格划分技术及技巧之网格划分技术及技巧、网格划分控制及网格划分高级技术第 3 章网格划分技术及技巧3.1 定义单元属性单元类型 / 实常数 / 材料属性 / 梁截面 / 设置几何模型的单元属性3.2 网格划分控制单元形状控制及网格类型选择 / 单元尺寸控制 / 内部网格划分控制 / 划分网格3.3 网格划分高级技术面映射网格划分 / 体映射网格划分 / 扫掠生成体网格 / 单元有效性检查 / 网格修改3.4 网格划分实例基本模型的网格划分 / 复杂面模型的网格划分 / 复杂体模型的网格划分创建几何模型后，必须生成有限元模型才能分析计算，生成有限元模型的方法就是对几何模型进行网格划分，网格划分主要过程包括三个步骤：⑴定义单元属性单元属性包括：单元类型、实常数、材料特性、单元坐标系和截面号等。
⑵定义网格控制选项★对几何图素边界划分网格的大小和数目进行设置；★没有固定的网格密度可供参考；★可通过评估结果来评价网格的密度是否合理。
⑶生成网格★执行网格划分，生成有限元模型；★可清除已经生成的网格并重新划分；★局部进行细化。
3.1 定义单元属性一、定义单元类型1. 定义单元类型命令：ET, ITYPE, Ename, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPR ITYPE - 用户定义的单元类型的参考号。
Ename - ANSYS 单元库中给定的单元名或编号，它由一个类别前缀和惟一的编号组成，类别前缀可以省略，而仅使用单元编号。
KOP1~KOP6 - 单元描述选项，此值在单元库中有明确的定义，可参考单元手册。
也可通过命令KEYOPT进行设置。
INOPR - 如果此值为 1 则不输出该类单元的所有结果。
例如：et,1,link8 ! 定义 LINK8 单元，其参考号为 1；也可用 ET,1,8定义et,3,beam4 ! 定义 BEAM4 单元，其参考号为 3；也可用 ET,3,4 定义2. 单元类型的 KEYOPT命令：KEYOPT, ITYPE, KNUM, VALUEITYPE - 由ET命令定义的单元类型参考号。
ANSYS-Workbench-网格划分PPT课件
• ASF选项如下图所示:
2021
确定全局网格的设置
• 对于Relevance和Relevance Center选项： a. Relevance：网格相关度，数值从-100至+100，代表网格的由疏到密。 b. Relevance Center:代表网格Coarse(稀疏)、Medium(中等)、Fine(细
置等。 c. 主要适用于比较好即较“干净”的几何体 d. 同一几何体上可以有不同的网格类型，如扫掠法产生的网格
2021
四面体网格
2. 基于ICEM CFD Tetra法的四面体网格有以下特点： a. 划分网格时依次从几何的体、面、边顺序划分网格 b. 主要适用于比较“烂”即比较“脏”的几何体 c. 几何体上的面积边界等的影响往往可能被忽略，即粗糙的网格可能
• 设置合适的全局网格参数可以减小后面具体网格参数的设置工作量， 对于结构场，其详细栏见上个PPT的mechanical，下面以结构分析为 例对其展开描述。Mechanical中的尺寸函数（sizing）下参数项是高 级尺寸函数（advanced sizing function,简称ASF）,这主要是控制 曲线、面在曲率较大的地方的网格。具体选项有：
忽略几何体表面细节
2021
扫掠型网格
• 这种网格划分方法主要是产生六面体网格或者棱柱形网格。但要注意 被划分体必须是可扫掠（规则几何体）的，且有单一的原面和单一的 目标面。
扫掠型 2021
自动划分法
• 自动划分法（automatic method）
自动划分实际就是在四面体与扫掠型划分之间自动切换，这取决于被划
分的几何体能否被扫掠。具体的说当几何体不规则（即不能被扫掠）
Ansys划分网格
Ansys划分网格第二章划分网格学习要点分配单元属性网格划分的控制有限元网格模型生成编号控制本章小结2.1 有限元网格概论生成节点和单元的网格划分过程包括以下3个步骤：①定义单元属性②定义网格生成控制（非必须），ANSYS程序提供了大量的网格生成控制，用户可按需要选择。
③生成网格。
2.2设定单元属性在生成节点和单元网格之前，必须定义合适的单元属性，包括如下几项：①单元类型（例如。
BEAM3,SHELL61等）。
②实常数（例如厚度和横截面积）。
③材料性质（例如杨氏弹性模量、热传导系数等）。
④单元坐标系。
⑤截面号（只对BEAM44,BEAM188,BEAM189单元有效）。
注意：对于梁结构网格的划分，用户有时候需要指定方向关键点。
2.2.1生成单元属性表为了定义单元属性，首先必须建立一些单元属性表。
典型的包括单元类型、实常数、材料性质。
利用LACAL、CLOCAL等命令可以创建坐标系表。
这个表用来给单元分配单元坐标系。
注意：并非所有的单元类型都可用这种方式来分配单元坐标系。
对于用BEAM44、BEAM188、BEAM189单元划分的梁网格，可利用命令SECTYPE和SECDATA 创建截面号表格。
注意：方向关键点是线的属性而不是单元属性，用户不能创建方向关键点表格。
用户可以用命令ETLIST来显示单元类型，用命令RLIST来显示实常数，用命令MPLIST来显示材料属性。
另外，用户还可以用命令CSLIST来显示坐标系，用命令SLIST来显示截面号。
2.2.2在划分网格之前分配单元属性一旦建立了单元属性表，用过指向表中合适的条目即可对模型的不同部分分配单元属性。
指针就是参考号码集，包括材料号（MAT）、实常数号（TEAL）、单元类型号（TYPE）、坐标系号（ESYS），以及使用BEAM188和BEAM189单元时的截面号（SECNUM）。
可以直接给所选的实体模型图元分配单元属性，或者定义默认的属性在生成单元的网格划分中使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 单击OK
1. 指定单元边长
15
B 网格划分控制
尺寸控制
改变指定线上的单元数目 Main Menu > Preprocessor > Meshing > MeshTool > Lines 拾取线
2. 单击OK
1.指定单元边长，单元划分 数或单元边界所对应的角度.
16
B 网格划分控制
尺寸控制举例
34
B 网格划分控制
映射网格划分举例
L6
进行线连接
五边形面映射网格划分结果
35
B 网格划分控制
映射网格划分举例
36
B 网格划分控制
映射网格划分举例
通过角点选择进行映射网格划分
选择角点映射网格划分 选取关键点
37
B 网格划分控制
映射网格划分举例
38
C 实体模型网格划分
使用网格的Accept/reject提示
例1：如图所示半圆环，外径和内径分别为20和10，用全局 单元尺寸控制其网格划分操作 ex1.db
17
B 网格划分控制
尺寸控制举例
例2：用线来控制单元尺寸的大小，从而进行网格划分操作
18
B 网格划分控制
单元形状控制
1. 同一网格区域的面单元可以是三角形或者四边形，体单 元可以是六面体或四面体形状。 2. 在进行网格划分之前，应该决定是使用ANSYS对于单元 形状的默认设臵，还是自己指定单元形状。
31
B 网格划分控制
网格划分器选择－映射网格划分
若指定线的分割数, 切记: 对边的分割数必须匹配, 但只须指定一边的分割数. 映射网 格划分器将把分割数自动传送到它的对边. 如果模型中有连接线, 只能在原始(输入)线上指定分割数, 而不能在合成线上指定分割数.
每条初始线上指定6份分割.
此线上将自动使用12 份分 割 (合成线的对边). 其它两条线上会采用4 份分 割.
32
B 网格划分控制
网格划分器选择－映射网格划分 3、生成映射网格
只要保证了规则的形状 并指定了合适的份数, 生成网格将 非常简单. 只须按MeshTool中的 Mesh 键, 然后按拾取器中 的 [Pick All] 或选择需要的实体即可.
33
B 网格划分控制
映射网格划分举例
ex2.db
对五边形进行映射网 格划分时的提示 待进行网格划分的五边形面
【ANGL】：对于低阶单元，该值设臵了每单元边界过渡中 允许的最大跨越角度。ANSYS默认为22.5度（Smartsize的水 平值为6时）。
12
B 网格划分控制
尺寸控制
由于结构形状的多样性，在许 多情况下，由缺省单元尺寸或 智能尺寸产生的网格并不合适， 在这些情况下，进行网格划分 时必须做更多的处理。可以通 过指定下述的单元尺寸来进行 更多的控制。
体网格划分－扫掠网格划分举例
2）选择Main Menu > Preprocessor > Meshing > Mesh > Volumes Sweep > Sweep Opts 命令，弹出图形选取对话框， 按要求进行相关设臵。
8
B 网格划分控制
2、Smartsize高级控制
Main Menu > Preprocessor > Meshing > Size Cntrls > SmartSize > Adv Opts
9
B 网格划分控制
2、Smartsize高级控制
[FAC]：用于计算默认网格尺寸的比例因子，取值范围 0.2~5。
40
C 实体模型网格划分
线网格划分
对线进行网格划分，可以用Link单元，也可以用Beam梁 单元。
Main Menu> Preprocessor> Meshing> Mesh> Lines
41
C 实体模型网格划分
面网格划分
对面进行网格划分，可以用Plane单元，也可以用Shell单元。 Main Menu> Preprocessor> Meshing> Mesh>Areas> Free 按边线映射网格划分：
24
B 网格划分控制
网格划分器选择－映射网格划分
由于面和体必须满足一定的要求，生成映射网格不如生成 自由网格容易： 面必须包含 3 或 4 条线 (三角形或四边形). 体必须包含4, 5, 或 6 个面 (四面体, 三棱柱, 或六面体). 对边的单元分割必须匹配. 对三角形面或四面体, 单元分割数必须为偶数.
30
B 网格划分控制
网格划分器选择－映射网格划分 2、指定尺寸和形状控制
选择单元形状非常简单. 在 MeshTool中,对面 的网格划分选择 Quad,对体的网格划分选择 Hex, 点击 Mapped. 其中通常采用的尺寸控制和级别如下:
线尺寸 [LESIZE] 级别较高. 若指定了总体单元尺寸, 它将用于 “未给定尺寸的” 线. 缺省的单元尺寸 [DESIZE]仅在未指定ESIZE时用于 “未给定尺寸的” 线上. (智能网格划分 无效.)
28
B 网格划分控制
网格划分器选择－映射网格划分
连接 操作是生成一条新线 (为网格划分)， 它通过连接两条 或多条线以减少构成面的线数。 使用命令 Preprocessor > Meshing> Concatenate > Lines，然 后拾取须连接的线. 对面进行连接，使用命令Preprocessor > Meshing> Concatenate > Areas 连接这两条线使 其成为一个由4 条边构成的面
映射网格划分
•面的单元形状限制为四边形或三角形， 体的单元限制为六面体 (方块)。 •通常有规则的形式，单元明显成行。 •仅适用于 “规则的” 面和体， 如矩形 和方块。
23
B 网格划分控制
网格划分器选择－自由网格划分
自由网格是面和体网格划分时的缺省设 臵。生成自由网格比较容易：
• 导出 MeshTool 工具, 划分方式设为自由划分. • 推荐使用智能网格划分 进行自由网格划分，激 活它并指定一个尺寸级别。 存储数据库。 • 按 Mesh 按钮开始划分网格。按拾取器中 [Pick All] 选择所有实体 (推荐)。
C扫掠网格划分是指从一个边界面（称为源面）网格扫掠贯穿 整个体，将未进行网格划分的体划分成规则的网格。
源面
目标面
44
C 实体模型网格划分
体网格划分－扫掠网格划分举例
ex3.db
目标面
待扫掠网格划分的实体模型 源面 4×6四面表网格
45
C 实体模型网格划分
3
B 网格划分控制
Smartsize网格划分控制
在进行自动网格划分时，智能网格给网格划分器创造合 理的单元形状提供一个好的选择。 在进行自由网格划分时，建议采用Smartsize控制网格的 大小。
智能网格创建自由网格划分的初始单元尺寸。
为了得到更好的网格，应将所有的面或体放在一起划分 网格。
19
B 网格划分控制
单元形状控制
单元退化：当用四边形单元进行网格划分时，结果中还可 能包含有三角形单元，这就是单元划分过程中产生的单元 “退化”现象。 PLANE82
单元的“退化”
20
B 网格划分控制
单元形状控制
1、用网格划分工具指定单元形状
Main Menu > Preprocessor > Meshing > MeshTool
Main Menu> Preprocessor> Meshing> Mesh> Areas> Mapped> 3 or 4 sided
按角点映射网格划分：
Main Menu> Preprocessor> Meshing> Mesh> Areas> Mapped> By Corners
42
C 实体模型网格划分
Main Menu > Preprocessor > Meshing > Mesher Options
2. 单击OK，则在完成网格划 分后，程序会提示你接受 或者拒绝此网格。
1. 单击方框，将 设臵改为Yes
可使用户方便地放弃不想要的网格39
C 实体模型网格划分
关键点网格划分
ANSYS中提供了质量单元，如Mass21等，可以用其对关键 点进行网格划分。 Main Menu> Preprocessor> Meshing> Mesh> Keypoints
29
B 网格划分控制
网格划分器选择－映射网格划分
可简单地通过一个面上的3个或4个角点 暗示 一个 连接. 此时, ANSYS 内在地 生成一个连接.
在MeshTool中选择Quad shape和Mapped网格. 将 3/4 sided 变为 Pick corners. 按 Mesh 键, 拾取面, 然后拾取 3 或 4 角点形成一规则 的形状.
体网格划分－扫掠网格划分举例
1）选择Main Menu > Preprocessor > Meshing > Mesh Attributes > Picked Volumes 命令，弹出图形选取对话框， 在图形窗中选择生成的体，单击【ok】按钮，弹出下图 所示对话框，对体进行属性设臵。
46
C 实体模型网格划分
10
B 网格划分控制
2、Smartsize高级控制
【EXPAND】：网格划分膨胀因子。
该值决定了面内部单元尺寸与边缘处的单元尺寸的比例关系。 取值范围0.5~4。
11
B 网格划分控制
