电梯培训课件

1.4电梯的基本原理
电梯是机电一体的大型复杂设备，其机械系统相当于人 的躯干，电气系统相当于人的神经。两者密不可分，机 与电的高度结合使电梯成为现代科技的综合产品。 后图为电梯的总体结构图
1.5电梯设备的四大空间部分：
电梯机房：曳引机，驱动电机，制动 器，减速箱，曳引轮，导向轮，限速 器，控制柜，电源开关，照明开关， 选层器，限位开关等； 井道：轿厢，导轨，对重装置，缓冲 器，限位开关，控制电缆，接线盒， 补偿链，平层感应器； 轿厢：操作箱，自动门，安全触板 （光幕），轿门，称重装置，安全钳， 导靴，其他部件（视电梯的规格，种 类而定）； 层站：层门，层门锁，楼层指示灯， 呼梯盒。
（8）供电系统断相、错相保护装置——相序保护继电器等； （9）停电或电梯系统发生故障时，轿厢慢速移动装置； （10）报警装置——轿厢内与外部联系的电话、警铃。
综上所述，电梯安全保护系统中设 置的安全保护装置，一般由机械安全 装置和电气安全装置两大部分组成， 但是有一些机械安全装置往往也需要 电气方面的配合和联锁才能完成其动 作和可靠的效果。

安全保护系统：保证电梯的安全使用，防止一切危及 人身安全的事故发生及对外通讯联系—机械方面：限 速器、安全钳、缓冲器、端站保护装置等；电气方面： 超速保护装置、供电断相错相保护装置、超限工作装 置、层门轿门电气联锁装置、五方对讲通讯系统。
1.7安全保护系统
电梯是高层建筑物不可缺少的垂直运输工具，长时期 的频繁的载人（载物）在空间上上下下的运行，必须有足 够的安全性。为了确保在运行中的安全，电梯在设计时设 置了多种的机械安全装置和电气安全装置，这些装置共同 组成了电梯安全保护系统。 1.7.1安全保护系统的组成 （1）超速（失控）保护装置——限速器、安全钳； （2）超越上下极限工作位置的保护装置——包括强迫减 速开关、终端限位开关、终端极限开关来达到强迫换速、 切断控制电路、切断动力电源三级保护；
电梯基础知识讲解
1.电梯设备概述
2.应急突发事件处理预案 3.乘坐垂直电梯安全注意事项
工程部 袁军辉

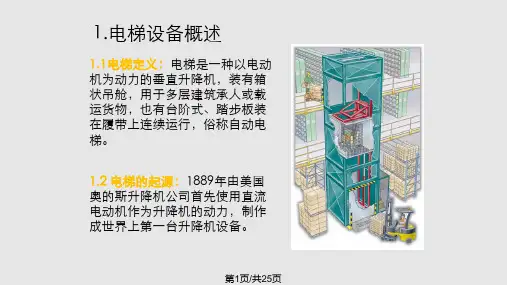

1.电梯设备概述
1.1电梯定义：电梯是一种以电动 机为动力的垂直升降机，装有箱 状吊舱，用于多层建筑承人或载 运货物，也有台阶式、踏步板装 在履带上连续运行，俗称自动电 梯。 1.2 电梯的起源：1889年由美国 奥的斯升降机公司首先使用直流 电动机作为升降机的动力，制作 成世界上第一台升降机设备。
（3）撞底与冲顶保护装置——缓冲器； （4）层门门锁与轿门电气联锁装置——确保门不关闭、 电梯不能运行； （5）门的安全保护装置——层门、轿门设置门光电装 置、门电子检测装置、门安全触板等； （6）电梯不安全运行防止系统—如轿厢超载装置、限 速器断电开关、选层器断电开关等； （7）不正常状态处理系统——机房曳引机的手动盘车、 自备发电机以及轿厢的安全窗、轿门手动开 门设备等.
1.3 电梯的分类：
（1）按用途分类：
客用电梯，代号为K 货用电梯，代号为H 客货电梯，代号为L
病床电梯，代号为B
住宅电梯，代号为Z 杂物电梯，代号为W 船舶电梯，代号为C 观光电梯，代号为G
现世界范围内做到最高速的电梯为台湾101 大厦的16.7米/秒，通力和东芝联合投标， 通力授权东芝使用通力的曳引系统和驱动 控制系统，而东芝做的门系统和轿箱装潢 设计。上海环球金融中心梯速10米/秒。
b.电机减速齿轮驱动方式：以交、 直流电机经减速齿轮及牵引机牵 引钢索以驱动轿厢，多用于中低 速梯。
c.电机直接驱动式（无齿轮电 梯）：以较大型多极电机直接带 动牵引机，使用于高速梯，电控 系统较为复杂。
d.线性电机驱动式：以感应式或同步式线性电机驱 动，不受建筑物高低限制，但耗电量高。
e.无机房驱动式：将牵引电机直接装置于轿厢顶部 或底部，牵引环绕钢索以驱动轿厢，适用于小型轿 厢，用于个人电梯，可省去传统型的机房。

1.6电梯八个系统的功能及其构件与装置

曳引系统：输出与传递动力，驱动电梯运行—曳引机、 曳引钢丝绳、导向轮等； 导向系统：轿厢和对重的活动自由度，使轿厢和对重沿 着导轨上下运动—轿厢、对重的导轨及其导轨架； 轿厢：用以运送乘客和货物的组件，是电梯的工作部分 —轿厢架和轿厢体； 门系统：乘客或货物的进出口，运行时层、轿门必须封 闭，到站时才能打开—轿厢门、层门、开门机、联动机 构、门锁等；
还有一些专用电梯（略）
（2）按速度分类： 低速梯：速度不大于1.5米/秒 中速梯：1.75米/秒至2.5米/秒 高速梯：3米/秒至5米/秒 超高速梯：大于5米/秒
（3）按电梯控制方ห้องสมุดไป่ตู้分类
a.液压驱动式：以电机驱动，将高压 油灌入油缸，驱动活动塞以驱动轿厢。 速度慢，通常用于20米以下的建筑物。
2.应急突发事件处理预案
2.1电梯困人必须由经培训授权的专业人员予以处理（持证上岗 ）紧急情况下释放被困于电梯内乘客的条例和步骤 （1）在拯救行动前： 经过电梯专业培训的人员应首先确定有乘客困在电梯内； 确认电梯停放位置，并安慰被困乘客告之拯救工作正在进 行，请其保持镇静，切不可擅自打开轿门并尽量离开轿厢 门及静心等待救援。 （2）拯救步骤： 告诉乘客您正在把轿厢移动到可以开门并将安全释放他 们出来的楼层位置，指导乘客站在离开电梯门的位置； 确认电梯轿厢所在的楼层位置，并确认电梯轿门、层门 均已关闭。 准备齐全释放电梯抱闸所需的工具；
再次提醒乘客拯救工作正在进行，然后均匀地操作抱闸释 放装置及控制转动盘移动轿厢几次，一次只可移动轿厢约 30毫米，切不可过急或幅度过大。 通过以上操作，可以确定轿厢是否获得安全移动及抱闸刹 车的性能。 当确信已经获得安全移动之后，便可逐步增加移动量。使 用手动释放抱闸装置使轿厢滑移，一次约300毫米，直到 轿厢去到最近的楼层为止。



重量平衡系统：相对平衡轿厢重量以及补偿高层电梯 中曳引绳长的影响—对重和重量补偿装置等； 电力拖动系统：提供动力，电梯实行速度控制—曳引 电动机、供电系统、速度反馈装置、电动机调速装置 等； 电气控制系统：对电梯的运行实行操纵和控制—操纵 装置、位置显示装置、控制屏、平层装置、选层器等；
