【水电站课件】水电站厂房的布置

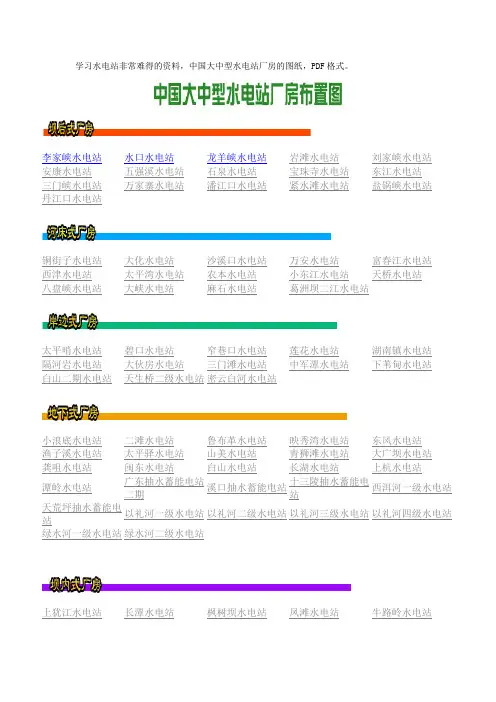

中国水电站厂房布置图
学习水电站非常难得的资料,中国大中型水电站厂房的图纸,PDF格式。
李家峡水电站水口水电站龙羊峡水电站岩滩水电站刘家峡水电站安康水电站五强溪水电站石泉水电站宝珠寺水电站东江水电站三门峡水电站万家寨水电站潘江口水电站紧水滩水电站盐锅峡水电站丹江口水电站
铜街子水电站大化水电站沙溪口水电站万安水电站富春江水电站西津水电站太平湾水电站农本水电站小东江水电站天桥水电站八盘峡水电站大峡水电站麻石水电站葛洲坝二江水电站
太平哨水电站碧口水电站窄巷口水电站莲花水电站湖南镇水电站隔河岩水电站大伙房水电站三门滩水电站中军潭水电站下苇甸水电站白山二期水电站天生桥二级水电站密云白河水电站
小浪底水电站二滩水电站鲁布革水电站映秀湾水电站东风水电站渔子溪水电站太平驿水电站山美水电站青狮滩水电站大广坝水电站龚咀水电站闽东水电站白山水电站长湖水电站上杭水电站
潭岭水电站广东抽水蓄能电站
二期
溪口抽水蓄能电站
十三陵抽水蓄能电
站
西洱河一级水电站
天荒坪抽水蓄能电
站
以礼河一级水电站以礼河二级水电站以礼河三级水电站以礼河四级水电站绿水河一级水电站绿水河二级水电站
上犹江水电站长潭水电站枫树坝水电站凤滩水电站牛路岭水电站
新安江水电站漫湾水电站乌江渡水电站池潭水电站。
水电站厂房布置(设计)
适用于单机容量在数十万MW的大型机组。
六、水电站厂房的起重设备
为了安装和检修机组及其辅助设备,厂房内要装设 专门的起重设备。
最常见的起重设备是桥式起重机(桥吊)。
桥吊由横跨厂房的桥吊大梁及其上部的小车组成,
桥吊大梁可在吊车梁顶上沿主厂房纵向行驶,桥吊
大梁上的小车可沿该大梁在厂房横向移动。
2、桥吊跨度与工作范围
(1) 桥吊跨度要与主厂房下部块体结构的尺寸相适应, 使主厂房构架直接座落在下部块体结构的一期混
凝土上。
(2) 要满足发电机层及安装间布置要求,使主厂房内
主要机电设备均在主副钩工作范围之内,以便安
装和检修。 (3) 尽量采用起重机制造厂家所规定的标准跨度。
第五节 主厂房的布置
④ 机械控制设备系统。包括水轮机的调速设备,如 接力器及操作柜,事故阀门的控制设备,其它各
种闸门、减压阀、拦污栅等操作控制设备。
⑤ 辅助设备系统。包括为了安装、检修、维护、运
行所必须的各种电气及机械辅助设备,如厂用电
系统(厂用变压器、厂用配电装置、直流电系统),
油系统、气系统、水系统,起重设备,各种电气
特征:厂房位于拦河坝的下游,紧接坝后,在结 构上与大坝用永久缝分开,发电用水由坝内高压 管道引入厂房。 坝后式厂房还可以变化为:挑越式厂房、溢流式 厂房、坝内式厂房。
坝 后 厂 房
坝后式厂房示意图
Center Hill Lake and Dam
挑 越 式 厂 房
乌江渡水电站
坝内式厂房
•厂房移入溢流坝体空腹内。
升压后,再经输电线路送给用户。
④
开关站。一般布置在户外,装设高压开关、 高压母线和保护设施,高压输电线由此将电 能输送给电力用户。
水电站教程课件 第五章 水电站的布置型式及其组成建筑物
第二篇水电站输水系统第五章水电站布置型式及其组成建筑物学习提示内容:介绍水电站的布置型式,水电站的组成建筑物。
重点:坝后式、河床式、引水式水电站的布置特点及组成建筑物。
要求:掌握水电站的基本布置型式及组成建筑物。
第一节水电站的布置型式如绪论中所述,水电站主要有坝式、引水式和混合式3种不同的开发方式,其建筑物的组成和布置型式也不同。
坝式水电站按厂房是否承受上游水压力又分为坝后式和河床式两大类型。
混合式水电站建筑物的组成和布置型式兼有坝式水电站和引水式水电站的特征。
混合式水电站和引水式水电站之间没有明确的分界线。
在工程界常将具有一定长度引水道的混合式电站统称为引水式电站,无论其是否靠坝集中一部分水头,而较少采用混合式水电站这个名称。
所以这里着重介绍坝后式、河床式和引水式水电站建筑物的组成和布置型式。
一、坝后式水电站布置型式坝后式水电站靠坝来集中水头,形成落差,电站规模大,水头较高,厂房本身不承受上游水压力,所有建筑物均布置在一个枢纽中。
坝后式水电站厂房在枢纽总体布置中的位置大都靠河岸一侧或两侧,以利于布置变电装置和对外交通。
泄水建筑物布置在河床中部。
坝后式水电站优点是利用水库调节流量,水能利用充分,发电有保证;综合利用效益高;建筑物集中布置便于运行管理。
缺点是淹没损失大、移民多;投资大、工期长、单价高;技术复杂。
适用于河道坡降较缓,流量较大,具有修建水库地形地质条件的中、高水头水电站。
坝后式水电站,厂房一般布置在坝后或与坝并排布置在附近河岸的山体中。
按厂房与坝的相对位置,又可分为坝后式厂房、地下式厂房、岸边式厂房、坝内式厂房和溢流式厂房等布置型式。
1.坝后式厂房厂房直接布置在坝址处,通过坝身压力钢管引水。
这是坝后式水电站最常见的布置型式。
如三峡、丹江口、三门峡、龙羊峡、刘家峡、李家峡、安康、宝珠寺、水口、岩滩、五强溪、东江、万家寨等众多大型或巨型水电站均为这种布置型式。
图5-1是丹江口水电站布置型式。
高清图文+水电站其他类型厂房(坝后式、溢流式、 坝内式)
第三节 地下式厂房
把水电站厂房等主要建筑物布置在山岩洞室之中就是 地下厂房
目前国外建成的地下水电站约有350座,总装机容量 达40000MW。我国已建成的地下水电站有40余座,总 装机容量约5000MW。
由于开挖机械的不断改进和施工技术的不断提高,地 下开挖的进度越来越快,造价越来越低,因此近年来 国内外地下水电站建设速度加快。
(一) 溢流式厂房布置特点
(5) 为了减小溢流顶板的跨度,主厂房内除布置主机 及必要的附属设备并留有主通道外,尽量不布置辅助 设备和电气设备,后者宜布置在厂坝之间。
(6) 由于溢流厂房顶承受巨大的水重、顶板自重及水 平推力(来自大坝及溢流时),厂房排架通常由整片很 厚的钢筋混凝土箱形结构组成,而不另设柱子。
1.厂房即是挡水建筑物,厂房上游侧设置比较挡水墙来 承受上游水压力,因此必须进行厂房总体稳定分析和 计算,包括抗滑稳定、基础防渗、地基应力等一系列 问题。
2.河床式水电站的进水口是与厂房的主机室连接成为一 个整体结构, 进口段的设计即为厂房设计的一部分。
3.厂房的上游侧一般不设吊车梁,将吊车轨道直接铺设 在由上游挡水墙伸出的带形牛腿上。另外由于机组容 量大,水轮发电机组的尺寸较大,发电机的重量大, 厂房桥吊、立柱、吊车梁的负荷也较大。
三、 坝内式厂房
布置在坝体空腔内的厂房称为坝内式厂房 坝内式厂房布置在溢流坝内,泄洪以及洪水期的高尾
水位不直接作用于厂房。但坝内空腔削弱了坝体,使 坝体应力复杂化。 坝内式厂房坝体空腔的大小和形状对坝体的应力影响 很大。空腔的大小和形状应结合坝型、坝高、厂房布 置的要求,选择优化断面。坝内厂房的布置设计应与 大坝剖面形状的拟定密切配合进行
三、地下厂房的洞室组成
水电站厂房布置—主厂房的轮廓尺寸案例
二、主厂房宽度的确定
主机房基础宽度B下等于上部结构宽度加尾水平台宽度。尾水 平台的宽度,主要由尾水管长度,尾水闸门启闭机的型式和尺寸, 是否布置变压器以及交通要求等因素确定。一般为3~4m,大中型 水电站有时达4~8m。
水电站厂房布置
1
任务1 立式机组厂房布置
2
任务2 主厂房的轮廓尺寸
3
任务3 卧式机组厂房布置
4
任务4 副厂房布置
5 任务5 厂房的通风、采光、交通和防潮
项目12 厂房布置
任务2 主厂房的轮廓尺寸
一、主厂房长度的确定
主长房的长度取决于机组台 数n,机组间距Lc,边机组段长 度L1、L2和及安装间长度La。
机组台数不超过4~6台时,可按一台机组检修时能放置四大部 件并留有足够的工作通道来确定。当台数多需要两台机组同时安装 或检修时,应加大安装间长度。一般取1~1.5个机组段长度。
一、主厂房长度的确定
主厂房的总长度为 : L =(n-1)Lc+L1+L2+La
水轮机层长度一般与发电机层同长,视安装间下面是否用来布 置辅助设备及实际需要而定;尾水管层的长度则较短。
(3)当机组间距由尾水管控制时: Lc =尾水管出口宽(包括中墩)B +尾水闸墩厚T
一、主厂房长度的确定
相邻于安装间的边机组段长度:必满足发电机层设备布置要求, 下部块体结构尺寸应考虑蜗壳外围或尾水管边墙的混凝土厚度> 0.8~1.0m
安装间相对一端边机组长度(指远离安装间最远的机组),除 满足设备布置外,应保证边机组在桥吊工作范围以内。
在确定发电机层地面高程时,一般要考虑以下几方面的因 素。
水电站教程课件 第十一章 水电站厂区及岸边式厂房布置设计
第三篇水电站厂房第十一章水电站厂区及岸边式厂房布置设计学习提示内容:介绍厂区布置设计,厂房的功用和基本类型,厂房组成,发电机及其支承结构,辅助设备的布置,厂房内部布置,主厂房各层高程的确定,主厂房平面尺寸的确定,厂房布置设计所需资料和设计步骤。
重点:水电站厂房的布置设计,包括机电设备的组成及布置,岸边式厂房的内部布置设计,主副厂房尺寸的确定,厂区布置设计原则。
要求:掌握水电站厂房功用、组成、设备和布置的基本原则,岸边式主厂房轮廓尺寸的确定方法。
第一节厂区布置设计水电站厂区亦称为厂区枢纽或厂房枢纽。
其布置是水利水电枢纽总体布置的一部分,应通过整个枢纽的经济技术比较论证确定。
水电站厂区主要由主厂房、副厂房、主变压器场、开关站、高压引出线、引水压力管道、尾水道及厂区交通道路等组成。
厂区布置是指它们之间的相互位置的合理安排。
目的是使厂房与上游进水口和下游尾水道之间衔接好,水流顺畅,各建筑物功能发挥良好,各建筑物之间配合协调,满足运行安全可靠、施工快捷、交通方便、投资少的要求。
厂区布置应根据地形、地质、环境条件,结合整个枢纽的工程布局,按下列原则进行:(1)合理布置主厂房、副厂房、主变压器场、开关站、高低压出线、进厂交通、发电引水及尾水建筑物等,使电站运行安全、管理和维护方便。
(2)妥善解决厂房和其他建筑物(包括泄洪、排沙、通航、过竹木、过鱼等)布置及运用的相互协调,避免干扰,保证电站安全和正常运行。
(3)考虑厂区消防、排水及检修的必要条件。
(4)少占或不占用农田,保护天然植被、生态环境和文物。
(5)做好总体规划及主要建筑物的建筑艺术处理,美化环境。
(6)统筹安排运行管理所必需的生产辅助设施。
(7)综合考虑施工程序、施工导流及首批机组发电投运的工期要求,优化各建筑物的布置。
因此,进行厂区布置时,要综合考虑水电站枢纽总体布置、地形地质条件、运行管理、施工检修、农田占用及环境美化等各方面的因素,根据具体情况,拟定出合理布置方案。
水电站厂房结构设计PPT课件
1、保证水轮机层的净高不少于3.5~4.0m,否则 发电机出线和油气水管道布置困难。
2、保证下游设计洪水不淹厂房。一般情况下,发 电机层楼板面和装配场楼板面高程齐平。大中型厂 房总是希望将发电机层楼板面设在下游设计洪水位 以上0.5~1.0m。
3、从经济性考虑,也可将发电机层楼板面高程布
置在下游设计洪水位以下。在厂房大门和对外的交
第35页/共48页
蓄电池室、酸室、套间、充电机室、通风 机室等构成直流系统。 作用:机组故障,又无外来电源时作为事 故照明以及部分动力设备用电;厂房中部 分仪器、仪表的用电。 其布置要求防止酸气外溢、防爆,套间布 置在酸室外。整套系统不得布置在中控室、 开关室等上面。每小时定时通风多次。
第36页/共48页
h5
还须满足水轮机层附属设备
h4
油气水管道和发电机出线布
置要求的高度。
h6——进人孔顶部混凝土厚 度(一般为1.0m左右)。
第22页/共48页
5、发电机层楼板高程
2 d hd
hd-定子高度,
hd
如果发电机上
h6
机架为埋入式
h5
则还需加入上
h4
机架高度。
第23页/共48页
除应满足发电机层布置要求外,还应满足:
h1
3.水轮机层地面高程 ▽S =▽T + h4
h4=蜗壳进口半径+蜗壳顶部混凝土层厚度。 金属蜗壳顶部混凝土一般不低于1.0m,混凝 土蜗壳顶板厚根据结构计算决定。
h4
第21页/共48页
4.发电机装置高程
▽d =▽S +h5+h6
h7
h5——发电机机墩进人孔高
h6
度 (一般取1.8m ~ 2.0m);
第十节 厂区布置
第十节厂区布置厂区布置是指水电站主厂房、副厂房、变压器场、高压开关站、引水道、尾水道及交通线等相互位置的安排。
进行厂区布置时,要综合考虑水电站枢纽总体布置、厂区地形地质、施工检修、运行管理、农田占用、环境保护等各方面的因素,分析具体条件,拟定出合理的方案。
厂区布置的方式很多,图16-16表示可能方案中的几种。
一、主厂房的位置主厂房是厂房枢纽的核心,对厂区布置起决定性的作用。
主广房位置的选择主要在水力枢纽总体布置中进行,此时除了要注意厂区各组成部分的协调配合外,还应考虑下列条件。
(1)地形地质条件:地形地质条件常常是决定引水式地面厂房位置的主要因素。
主厂房宜建筑在良好的基岩上,新鲜基岩面的高程最好与厂房底高程相接近,以减少挖方。
在陡峻的河岸处选择厂房位置时,要特别注意厂房后坡的稳定问题,要尽可能避开冲沟口和容易发生泥石流的地段。
(2)水流条件:主厂房的位置要与压力管道及尾水渠的布置统一考虑,尽可能保证进出水流平顺。
当压力管道采用明管时,为减轻或避免非常事故对厂房的危害,宜将厂房避开压力管道事故水流的主要方向,否则要采取其他安全措施。
(3)施工和对外交通条件:厂房位置应选择在对外交通联系方便、容易修建进厂公路(铁路)的地方,广房附近应有足够的施工场地。
后两个因素下面还要再作讨论。
图16-16 厂区布置可能方案示意图二、引水道、尾水道及交通路线引水道一般均为正向引水,当压力管道直径小且根数少时也可能端向引水。
尾水道也常为正向尾水,少数情况下也可能端向尾水。
引水式地面厂房的纵轴常沿河岸等高线布置以减少开挖量,因此尾水渠一般逐渐倾向下游与河道斜交,使水流顺畅。
布置尾水渠时要考虑泄洪水流的影响,避免泄洪时在尾水渠中形成较大的壅高和漩涡,避免挟沙淤塞尾水渠,必要时可加设向下游延伸足够长度的导墙。
尾水渠宽度一般与机组段出水边宽一致,如需改变宽度时应渐变连接。
因水轮机安装高程较低,故尾水渠常为倒坡,坡度约为1∶4~1∶5。
水电站厂房基本知识—厂区布置
尾水渠
进厂公路
主厂房
高压开关站
主变 压器
尾水渠
副厂房
(d)
进厂公路
主厂房
副厂房 高压开关站
尾水渠
主变 压器
(f)
项目11 厂房基础知识
1 水电站厂房的功用、组成及基本类型
2
厂区布置
3
主厂房的设备
项目11 厂房基础知识
11.2 厂区布置
主厂房位置选择
主厂房是厂区布置的核心,对厂区布置起决定性作用,其位置的选择 是在水利工程枢纽总体布置中进行,除了注意厂区各部分的协调配合 外,还应该考虑下列因素: (1)尽量减小压力水管的长度 (2)尾水渠与下游河道衔接要平顺。 (3)主厂房的地基条件要好,对外交通和出线方便,并不受施工导流 干扰。
布置原则
厂区的防洪排水应给以足够重视,应保证厂房在各设计水位条 件下不受淹没。
当下游洪水位较高时,为防止厂房受洪水倒灌,可采用设尾水 挡墙、防洪堤、防洪门、全封闭厂房,抬高进厂公路及安装间 高程等措施,或综合采用以下几种措施加以解决。在可能条件 下尽量采用尾水挡墙或防洪堤以保证进厂交通及厂房不受洪水 威胁;
主变压器场一般露天布置,布置原则如下: (1)尽量靠近厂房,以缩短昂贵的发电机电压母线长度,减小电能损 失和故障机会,并满足防火、防暴、防雷、防水雾和通风冷却的要求, 安全可靠。 (2)尽量与安装间在同一高程上,便于利用轨道将其推进厂房的安装 间进行检修。 (3)变压器的运输和高压侧出线的方便,变压器之间要留必要的空间。
一、升压变压器可能布置的位置
1. 坝后式厂房,可以利用厂坝之间的空间布置升压变压器。 2. 河床式厂房,尾水管较长,升压变压器可布置在尾水平台上,这时
尾水平台的宽度,应使升压变压器在检修移出时符合最小安全净距 的要求。 3. 引水式地面厂房,变压器场可能的位置是厂房的一端进场公路旁、 尾水渠旁、厂房上游侧或尾水平台上。 4. 由于受地形和场地的限制,个别水电站有可能将主变压器布置在厂 房顶上。地下厂房的主变压器可布置在地下洞室内。
高清图文+水电站的布置形式及组成建筑物
2. 有压引水式电站
引水建筑物是有压的: 压力隧洞(pressure tunnel)
主要建筑物:低坝,有压隧洞,调压室, 压力水管,厂房,尾水渠。
有压引水式水电站
三、 混合式水电站
由坝和引水道分别集中一部分水头,电站的总 水头等于这两部分之和。
适用于上游有优良坝址,适宜建库,而紧接水 库以下河道突然变陡或河流有较大的转弯。
库的条件。
1.河床式电站
一般修建在河道中下游河道纵坡平缓的河段上,为避免 大量淹没,建低坝或闸。
适用水头:大中型:25米以下,小型:8~10米以下。 厂房和挡水坝并排建在河床中,共同挡水,故厂房也有
抗滑稳定问题; 厂房高度取决于水头的高低。 引用流量大、水头低。 注:厂房本身起挡水作用是河床式水电站的主要特征。
同时兼有坝式和引水式水电站的优点。 在工程中多称为引水式水电站。
石龙坝水电站
云南昆明石 龙坝水电站 是我国大陆 的第一座水 电站,其装 机容量仅为 1440kW, 1910年7月 开工建设, 1912年4月 发电。
四、抽水蓄能电站
抽水蓄能:系统负荷低时,利用系统多余的 电能带动泵站机组将下库的水抽到上库(电动 机+水泵), 以水的势能形式贮存起来;
放水发电:系统负荷高时,将上库的水放下 来推动水轮发电机组(水轮机+发电机)发电, 以补充系统中电能的不足。
抽水蓄能电站示意图
某抽水蓄能电站
五、潮汐水电站
潮汐:潮汐现象是海水因受日月引力而产生 的周期性升降运动,即海水的潮涨潮落。
潮汐发电原理:利用潮水涨、落产生的水位 差所具有势能来发电的,也就是把海水涨、 落潮的能量变为机械能,再把机械能转变为 电能(发电)的过程。
水电站厂房布置—卧式机组厂房的布置
发电机与配电盘室一般用电缆连接。电缆分层铺设在电缆沟 中。上层为电力电缆,下层为操作电缆。沟底要有坡度,以利排 水,沟顶设钢盖板或钢筋混凝土盖板。
卧式机组厂房的油、气、水系统比较简单。油库、油处理室 设在副厂房的防爆房间中,也可几个水电站共用一套油处理设 备。气系统一般只在主机房一端设置1~2台移动式空气压缩机,供 机组制动与风动工具用气。
主厂房长度和宽度是依据厂家提供的机组总装图及其主要尺 寸来确定。
主厂房高度为下部结构高度与上部结构高度之和。下部结构 高度为机器间地面高程至尾水室底板高程之差。上部结构高度取 决于最大起吊部件的长度和吊运方式等。卧式机组的最大起吊部 件通常是蜗壳。
一、卧式机组厂房的特点
机组的布置方式对确定厂 房轮廓尺寸有较大的影响。其 布置方式有纵向布置、横向布 置和斜向布置三种。
1.纵向布置 机组轴线平行于厂房纵轴 的布置方式,称为纵向布置 (图a)。
一、卧式机组厂房的特点
2.横向布置 机组轴线垂直于厂房纵轴的布置方式,称为横向布置,如图 (b)所示。通常配电设备需布置在厂房的一端或专设的副厂房中, 运行管理上不如纵向布置的厂房方便,但装机台数较多时,横向 布置可能是经济合理的。 3.斜向布置 机组轴线与厂房纵轴线斜交(交角常为450)的布置方式,称 为斜向布置,如图(c)所示。
水电站厂房布置
1
任务1 立式机组厂房布置
2
任务2 主厂房的轮廓尺寸
3
任务3 卧式机组厂房布置
4
任务4 副厂房布置
5 任务5 厂房的通风、采光、交通和防潮
项目12 厂房布置
任务3 卧式机组厂房布置
一、卧式机组厂房的特点
卧式机组地面厂房一般只有两层。 上部结构即主机房,主要布置水轮机、发电机及大部分辅助设 备和附属机电设备。 下部结构为尾水室,主要布置水轮机的泄水设备。与相同容量 的立式机组厂房相比,厂房高度较小,平面尺寸较大。厂房施工 与机电设备的安装、检修均方便,造价也较低,一般适用于下游 洪水位较低的中小型水电站。
第十二章水电站厂房的布置设计
第四节 副厂房的布置
副厂房是设置机电设备运行、控制、试验、管 理和运行管理人员工作和生活的厂房建筑。
❖中央控制室 ❖集缆室 ❖继电保护室 ❖开关室 ❖通讯室及远动装置室
中央控制室
❖作用:负责水电站的运行、调度、控制、保 护和监视等方面的任务。
❖设备:控制盘、继电保护盘、信号盘、直流 盘、厂用电盘、照明盘等。
水轮发电机组的通风冷却
Байду номын сангаас
水轮发电机组的通风冷却
主厂房的通风
❖自然通风:设计上、下两排窗户通气换气 ❖机械通风:机械送风、机械排风。
副厂房的通风
❖精密仪器集中的副厂房:自然通风与机械通风 ❖集缆室、电缆廊道:机械排风 ❖开关室 :机械排风 ❖发电机层以下部分:机械排风
采暖
利用机组热风采暖 电热采暖 ❖冬季采暖: 电炉采暖 电辐射板采暖
开关室
❖作用:布置发电机的配电装置。 ❖要求:位于主厂房与主变压器之间,以缩短 母线长度。
通讯室及远动装置室
❖作用:便于与调度中心联系,由系统调度中 心指挥水电站运行 。 ❖要求:靠近中控室布置,并同一高程,室内 最小高度为3.5m。
第五节 厂房的通风、采暖和采光
❖通风 ❖采暖 ❖采光
通风
❖水轮发电机组的通风冷却 ❖主厂房的通风 ❖副厂房的通风 ❖检修通风(尾水管、蜗壳等水下结构)
第一节
基本资料: ❖地形地质资料 ❖水文资料 ❖气象资料 ❖机电设备资料
第一节
厂房的结构轮廓: ❖ 平面
❖ 立面
平面
纵轴线
横轴线
厂房宽度
厂房长度
上部结构
下 部 结 构
立面 (主厂房剖面图)
Z发电机 Z水轮机
《水电站典型布置》课件
CHAPTER 05
水电站环境保护
水质保护
保持水体清洁
通过合理设置拦污设施,防止污染物进入水体,保持水质的清洁 。
定期监测水质
建立水质监测系统,定期对水电站的水质进行监测,确保水质符合 相关标准。
生态补水
在水电站运行过程中,合理安排生态补水,保障下游生态需水。
适用条件
适用于河流水量较大、落差较 小的平原河流。
优点
工程量较小、施工方便、运行 管理简单。
缺点
发电量相对较小、对河道通航 有一定影响。
地下式布置
地下式水电站
将厂房和设备全部埋藏在地下,利用地下洞 室或隧洞将水流引入和引出。
优点
不占地面空间、对环境影响小、运行管理方 便。
适用条件
适用于河流水量较小、落差较大的山区河流 。
缺点
工程难度大、投资大、通风不良。
CHAPTER 03
水电站主要设备
水轮机
01
02
03
类型
反击式水轮机和冲击式水 轮机是水轮机的主要类型 ,它们分别适用于不同的 水头和流量条件。
工作原理
水轮机利用水能转化为旋 转机械能,从而驱动发电 要定 期维护和保养,以确保其 长期稳定运行。
维护保养
总结词
维护保养是水电站正常运行的重要保障,通过对设备进行定期检查、维修和保养 ,确保设备性能良好。
详细描述
维护保养工作包括对水轮机、发电机、变压器等主要设备进行检查、润滑、清洁 、紧固等,及时发现并处理设备故障和隐患,确保设备处于良好的工作状态。同 时,制定合理的维修计划,提高设备的使用寿命和可靠性。
01
水电站厂房设计(图文讲解)
水电站厂房设计第一节水电站厂房的任务、组成及类型一、水电站厂房的任务水电站厂房是将水能转为电能的综合工程设施,包括厂房建筑、水轮机、发电机、变压器、开关站等,也是运行人员进行生产和活动的场所。
水电站厂房的主要任务:(1)将水电站的主要机电设备集中布置在一起,使其具有良好的运行、管理、安装、检修等条件。
(2)布置各种辅助设备,保证机组安全经济运行,保证发电质量。
(3)布置必要的值班场所,为运行人员提供良好的工作环境。
二、水电站厂房的组成(一)从设备布置和运行要求的空间划分主厂房:布置水电站的主要动力设备(水轮发电机组)和各种辅助设备,设置装配场(安装间)。
副厂房:布置控制设备,电气设备和辅助设备,是水电站运行、控制、监视、通讯、试验、管理和工作的房间。
主变压器场:装设主变压器的地方。
水电站发出的电能经主变压器升压后,再经输电线路送给用户。
高压开关站:装设高压开关、高压母线、和保护措施等设备的场所,高压输电线由此送往用户。
此外厂房枢纽中还有:进水道、尾水道和交通道路等。
水电站主厂房、副厂房、主变压器场和高压开关站及厂区交通等,组成水电站厂区枢纽建筑物,一般称厂区枢纽。
(二)从设备组成的系统划分水电站厂房内的机械及水工建筑物共分五大系统(1)水流系统。
水轮机及其进出水设备,包括压力管道、水轮机前的进水阀、蜗壳、水轮机、尾水管及尾水闸门等。
(2)电流系统。
即电气一次回路系统,包括发电机及其引出线、母线、发电机电压配电设备、主变压器和高压开关站等。
(3)电气控制设备系统。
即电气二次回路系统,包括机旁盘、励磁设备系统、中央控制室、各种控制及操作设备如各种互感器、表计、继电器、控制电缆、自动及远动装置、通迅及调度设备等直流系统。
(4)机械控制设备系统。
包括水轮机的调速设备,如接力器及操作柜,事故阀门的控制设备,其它各种闸门、减压阀、拦污栅等操作控制设备。
(5)辅助设备系统。
包括为了安装、检修、维护、运行所必须的各种电气及机械辅助设备,如厂用电系统(厂用变压器、厂用配电装置、直流电系统),油系统、气系统、水系统,起重设备,各种电气和机械修理室、试验室、工具间、通风采暖设备等。
第三篇水电站厂房PPT课件
❖ 发电机层 发电机层为安放水轮发电机组及辅助设备和仪表表盘 的场地,也是运行人员巡回检查机组、监视仪表的场 所。主要设备有: 发电机:定子外露、定子埋入、上机架埋入等形式;
调速系统:根据电力系统要求自动调整机组的出力, 同时使机组保持一定的额定转速。
机旁盘(自动、继电保护、测温、动力等盘):各机 组对应布置,每机3-5块。 励磁机盘:控制励磁机运行,一般与机旁盘在一起。
第8页/共107页
3)从结构分 (以发电机层楼板面为界) : 上部结构:与工业厂房基本相似,板、梁、柱 系统。水平面上分为主机室和装配场。
运行管理的主 机电设备到货、卸 要场所布置机 车、拆箱、组装和 组和辅助设备 检修时使用场所
下部结构:大体积混凝土结构,布置过流系统 ,是厂房的基础:蜗壳、尾水管等。
第67页/共107页
蝶阀孔:如果在水轮机前装设蝴蝶阀,则其检修 需要在发电机层的安装间内进行,在发电机层与 其相应的部位预留吊孔,以方便检修和安装。
楼梯:一般两台机组设置一个楼梯,净宽1~ 1.2m。由发电机层到水轮机层至少设两个楼梯, 分设在主厂房的两端,便于运行人员到水轮机层 巡视和操作、及时处理事故。楼梯不应破坏发电 机层楼板的梁格系统。
第60页/共107页
水 轮 机 层
第61页/共107页
第62页/共107页
❖ 蜗壳层 蜗壳和进水阀
蜗壳层
第63页/共107页
❖ 尾水管层
①尾水管
②集水井、集水廊道、水泵室
尾水管层
渗漏集水井:置于厂房最低地面以下。积水可自流
排入集水井。
检修集水井(集水廊道):在厂房的最低处沿纵轴
向设置一条廊道,积水直接排入廊道。
11.1 厂房的任务和组成 ❖ 任务
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
水电站
HYDROPOWER ENGINEERING
压缩空气系统
高压气系统 调速系统及闸阀等操作系统油压装置的压油槽
低压气系统 机组的制动、调相、动工具和吹扫设备
空压机、贮气筒等放置在同一室,布置在装配场下层或水 轮机层的另一端,远离中央控制室
返回
LET‘S HAVE A BREAK !
水电站
HYDROPOWER ENGINEERING
第十章 水电站厂房布置
一、简介
厂房枢纽(厂区)组成(厂区建筑物)
主厂房、副厂房、升压开关站(主变压器场、高压开关站)
基本类型
按厂房结构特征分类
坝后式厂房 引水式厂房 河床式厂房
按机组主轴装置方式分类
立式机组 卧式机组
水电站
HYDROPOWER ENGINEERING
水电站主机组及其辅助设备
水轮机及其调速系统 水轮发电机及其冷却、励磁系统
立式水轮发电机的类型:伞式(推力轴承在下机架)与悬式(推 力轴承在上机架)
水轮发电机的型号 励磁 冷却:开敞式、管道式和密闭式 机座:圆筒式、环梁立柱式、构架式
水电站
HYDROPOWER ENGINEERING
水电站的电气设备
课间休息
思考题
1、电站厂房的作用?由哪些主要部分组成?
2、水电站厂房有几种基本类型?它们各有什么特 点?
3、立式机组水电站厂房在平面上如何分段、分 区、在立面上如何分层?
4、调速器、油压装置、作用筒、机旁盘等布置 原则是什么?它们之间的联系如何?
5、机电设备的分区布置原则是什么?
6、简述水电站厂房主要辅助设备(如:起重设备、 油、气、水系统)的作用及其布置原则?
立式机组主厂房的分段分层
厂房分段:沿厂房长度方向分为机器间与装配场
机器间由各机组段组成 装配场:安装、检修场所
厂房分层:在高度方向以发电机层地板分界
上部结构(水上部分) 下部结构(水下部分):出线层、水轮机层、主阀层及蜗壳层
水电站
HYDROPOWER ENGINEERING
二、 水电站厂房设备的组成
三、水力机组辅助设备 水系统
供水系统
技术供水、生活供水、消防供水 技术供水包括冷却及润滑用水,要保证水质、水温 供水方式:水泵供水、自流供水、混合式供水
排水系统
渗漏排水与检修排水
油系统
透平油:机组轴承润滑及调速器 绝缘油:变压器及油开关 油库、事故油槽、油处理设备 透平油系统布置在主厂房内,靠近装配场并在其地板下层
发电机母线、主变、高压引出线、高压开关站、厂用电系 统、控制和操作系统、中央控制室
水电站的机械控制设备
水轮机前阀门、调压阀的操作控制设备以及其它闸门、拦 污栅等的操作控制设备
水力机组辅助设备
水系统、油系统、压缩空气系统
起重设备
桥式吊车的工作范围 桥式吊车的选择:跨度 起吊方式
水电站
HYDROPOWER ENGINEERING
