最新综合管线设计说明电子教案
管线综合布置技术方案
管线综合布置技术方案管线综合布置技术方案是指在建筑物、工业设施等项目中,对各种管道(如给水管、排水管、天然气管、通风管等)的综合布置进行设计、施工和管理的一套综合技术方案。
该方案的目的是确保管道系统的安全、高效运行,并满足使用者的需求。
1.规划布置首先,需要对管道的用途和需求进行详细分析和评估,确定管道布置的方向、位置和数量。
然后,在设计阶段,要进行管道布置的规划,确定管道的走向、连接方式、管径和材料等。
在规划布置过程中,需要考虑以下几个方面:-各种管道的布置应符合工程的安全要求,避免出现交叉干扰、安全事故等问题;-管道与建筑结构的关系,要确保管道的布置不会对建筑结构的稳定性产生影响,并且尽可能地减少管道的穿越;-管道的长度和管径应根据流体的流量和压力等参数进行计算和确定,以保证系统的正常运行;-管道布置的可维修性和可检修性应得到充分考虑,方便维护人员进行维修和检修工作;-管道的布置应遵循相关的标准和规范,包括防火、防震等要求。
2.材料选择在综合布置管道系统时,应根据不同管道的用途和运行环境,选择合适的材料。
常见的管材包括金属管、塑料管和复合管等。
选择材料时,需要考虑材料的耐压性、耐腐蚀性、耐温性和使用寿命等因素。
3.连接方式管道的连接方式有很多种,常见的有焊接、螺纹连接、法兰连接和卡箍连接等。
不同的管道连接方式具有不同的优缺点,在选择连接方式时需要综合考虑管道的材质、管径和工程要求等。
4.安装施工管道的安装施工是管道综合布置的重要环节。
在施工过程中,需要保证施工质量和施工安全。
施工过程中需要严格遵守施工规范和安全操作规程,合理安排施工计划,确保工期和质量的控制。
5.管理与维护管道综合布置完成后,需要进行管道的管理和维护工作,以确保管道系统的正常运行。
这包括定期巡检管道系统,检查和清理管道,以及定期进行维修和更换管道设备等。
在管理和维护过程中,需要建立管道管理制度和维护保养计划,对管道系统进行定期检测和维修,记录管道运行情况,及时发现和解决问题。
城市道路给排水综合管线说明书1
道路给排水综合管网设计说明书一、设计依据及设计规范(一)设计依据1.****工业集中发展区管理委员会与我公司签定的本项目勘测设计合同。
2.**自力建设工程设计审查咨询有限公司关于《*******B区国邦至三友二期工程建设工程》施工图设计文件审查报告。
3. *******B区国邦至三友二期工程建设工程控制性平面规划。
(二)设计规范1.《室外排水设计规范》(GB50014-2006)2.《城市排水工程规划规范》(GB50318-2000)3.《城市工程管线综合规划规范》(GB50289-98)4.《给水排水工程构筑物结构设计规范》(GB50009-2002)5.《给水排水管道工程施工及验收规范》(GB50268-2008)7. 《高密度聚乙烯缠绕管结构壁管材》(CL/T165-2002)6.《埋地硬聚氯乙烯排水管道工程技术规程》(CECS122-2001)8. 《市政公用工程设计文件编制深度规定》9. 建设单位提供的相关资料二、评审意见及意见回复(一)给排水专业1.变更设计图应列出设计依据(采用的规范、标准等)。
意见回复:己补充。
2.应有管线施工图的设计说明。
意见回复:己补充。
三、工程概况及设计(一)工程概况:本次设计是*******B区国邦至三友二期工程建设工程,道路等级为城市次干道-Ⅲ级,本项目起点接与柿子路相接,道路全长1192.910m。
(二)排水设计1.设计原则(1)采用雨、污分流体制。
(2)根据设计道路坡度,雨水、污水沿设计道路两侧排放,分别排入规划道路及现状排水系统。
(3)雨水量计算依据**暴雨强度公式计算,污水量计算依据片区排水规划人口及污水量计算;(4)本次设计排水管线只负责收集传输道路周边的污水、雨水。
2.雨水管线的设计:本工程的排水体制为雨、污分流制。
(1)雨水量的计算雨水量按**地区暴雨强度4公式进行计算:2177.0076.0)8.12()lg 775.01(898.16mt t t Pq Q p t P q +=••=++=ψ根据《室外排水设计规范》(GB50014-2006)要求,雨水管渠设计重现期,一般采用0.5~3年,重要干道、重要地区或短期积水即能引起较为严重后果的地区,一般采用3~5年,特别重要地区可以酌情增加,本次设计取值3年。
综合管网设计说明

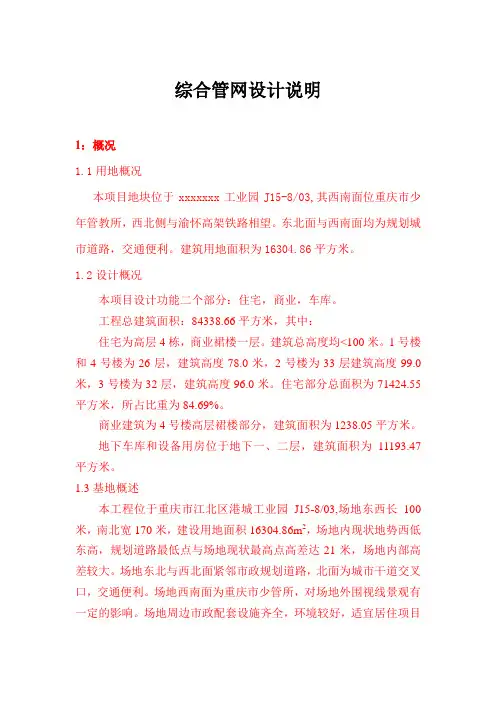

综合管网设计说明1:概况1.1用地概况本项目地块位于xxxxxxx工业园J15-8/03,其西南面位重庆市少年管教所,西北侧与渝怀高架铁路相望。
东北面与西南面均为规划城市道路,交通便利。
建筑用地面积为16304.86平方米。
1.2设计概况本项目设计功能二个部分:住宅,商业,车库。
工程总建筑面积:84338.66平方米,其中:住宅为高层4栋,商业裙楼一层。
建筑总高度均<100米。
1号楼和4号楼为26层,建筑高度78.0米,2号楼为33层建筑高度99.0米,3号楼为32层,建筑高度96.0米。
住宅部分总面积为71424.55平方米,所占比重为84.69%。
商业建筑为4号楼高层裙楼部分,建筑面积为1238.05平方米。
地下车库和设备用房位于地下一、二层,建筑面积为11193.47平方米。
1.3基地概述本工程位于重庆市江北区港城工业园J15-8/03,场地东西长100米,南北宽170米,建设用地面积16304.86m2,场地内现状地势西低东高,规划道路最低点与场地现状最高点高差达21米,场地内部高差较大。
场地东北与西北面紧邻市政规划道路,北面为城市干道交叉口,交通便利。
场地西南面为重庆市少管所,对场地外围视线景观有一定的影响。
场地周边市政配套设施齐全,环境较好,适宜居住项目的建设。
1.4设计内容根据总图位置和周围市政设施状况,对工程红线内建筑的给水、排水、电气、通讯、天然气等管网进行初步设计。
1.5现有市政条件本工程北侧为已有的市政道路——五桂路,其上各市政管线设施完备: JS 铸铁 DN150,弱电DT 8孔,强电D6孔,以及燃气管道ø325。
本工程南侧为长江。
且L25-1/01地块中有污水提升泵站一个。
本次设计对原有提升泵站的交叉关系影响较小,且已通过环评报告,可满足设计需求。
2给水2.1水源本工程生活、消防用水由临近市政道路上的市政给水管道提供。
从市政给水接入一根DN200引入管,进入小区后,分为专用室外消火栓管网、室外生活给水管网、商业给水管网、绿化用水管网。
管综说明书
三、管线综合
本区参与综合的管线有:给水管、污水管、雨水管(沟)、电力缆沟、电信缆管(含有线电视缆管)、燃气管。
为了不影响本区环境,区内各工程管线均埋地敷设,在符合各种管线的技术规范前提下,统筹安排各自的管理空间,为今后的设计、施工及管理提供良好的条件。
1、各管线平面综合
(1)电力缆沟、给水管与雨水管基本上考虑布置在道路的东、北侧的人行道及慢车道下,污水管、电信缆管及燃气管分别布置在道路的西、南侧的人行道及慢车道下。
(2)各管线离建筑物的水平间距由近到远一般情况下依次为:燃气管→电信管道→给水管→电力缆沟→雨水管→污水管(3)各管线在道路横断面上的定位详见道路标准横断面管线综合布置图。
2、各管线竖向综合
(1)各种管线相互交叉时,垂直方向由浅入深一般次序为:
电力缆沟→电信管道→燃气管→给水管→雨水管→污水管
(2)最小覆土深度要求
给水管、燃气管、电力缆管、电信缆管最小覆土0.7米,雨水管、污水管最小覆土深度为1.2米。
(3)管线发生冲突时,首先保证污水管道与生活给水管道相交时,应敷设在生活给水管道下面,其余按具体情况处理,但一般遵循以下原则:小管
避让大管;临时管避让永久管;可弯曲管避让不可弯曲管;未修建管避让已建成管。
管线综合设计总说明
管线综合设计总说明一、设计范围本次设计范围内的莲花路,北起芙蓉路,南至繁华大道,全长约603.954m,红线宽45米,道路性质为城市主干道,为已建道路,沥青混凝土路面。
相交道路有芙蓉路、北海路、繁华大道。
二、设计依据1、《城市工程管线综合规划规范》(GB50289-98);2、《合肥市道路交通及附属设施设计指导手册》;3、各管线产权单位提供的相关管线资料及建设要求。
三、管线现状调查根据各方提供的资料,道路红线范围内涉及到的市政管线有雨水管、污水管、给水管、供电管线、电信管线等。
1、雨水:现状雨水管道为单排布置,位于道路中心线以东2米处,管径d400~d1400。
2、污水:现状污水管道为单排布置,芙蓉路至北海路段,位于道路中心线以西2米处,管径d400;北海路至繁华大道段,位于道路中心线以西18米处,管径d1000。
3、给水:现状给水管道位于中心线以西10米处,管径DN300。
4、电力:现状电力为入地电力排管,位于道路中心线以西16.5米处,电压等级为35Kv。
5、电信:现状电信为入地电缆,位于道路中心线以西12米处。
四、设计原则本次实施的莲花路为已建道路,管线综合设计主要原则如下:1、各工程管线尽量避免布置在车行道下;2、弱电综合管线(电信、移动、联通、有线电视等)采用同槽施工;3、在满足设计规范要求下,各专业管线检查井尺寸、井室尺寸尽量采用较小值,检查井间距尽量采用较大值。
四、设计内容根据各管线单位提供的新建、改建、扩建等要求,结合《城市工程管线综合规划规范》(GB50289-98)有关规定,结合9.25召开的管线综合协调会确定的管线断面,进行本次管线综合设计。
设计内容主要包括管综平面设计、管综断面布置。
管线断面布置图仅作为参考,具体位置参见管综平面设计图。
1、管线综合设计(1)雨水本次道路实施范围内的现状雨水管道全部废除新建。
雨水管道按双排管布置,分别位于道路中心线以东17米、以西14米处,设计管径d500~d1400。
综合管线设计说明
.管线综合施工总说明1.综合管线规划原则1.1综合管线规划为合理利用有限地下空间,统筹安排各类工程管线,确定地下空间位置,协调各类工程管线之间的关系,为工程管线规划、设计、管线实施及规划治理提供依据。
1.2 工程管线综合规划主要内容:确定各类工程管线在地下敷设的排列顺序和各类工程管线的最小水平净距、最小垂直净距;确定各类工程管线在地下敷设的最小覆土深度;确定各类工程管线的平面位置及周围建〔构〕筑物的最小水平净距和最小垂直净距。
1.3 工程管线应满足近期建设要求,并保存远景开展的需要。
1.4 各类工程管线内容有:给水管道、雨水管道、污水管道、电力管道(强电管线)、燃气管道及信息管道〔弱点管线〕〔移动、联通、电信、有线电视〕等,各专业规划应相互协调。
2.设计标准、标准2.1(室外给水设计标准)〔GB50013-2023〕2.2(室外排水设计标准)〔GB50014-2023〕(2023年版) 2.3(城市工程管线综合规划标准)〔GB50289-98〕 2.4(城镇供热管网设计标准)〔CJJ 34-2023〕 2.5(城镇燃气设计标准)〔GB50028-2023〕2.6(电力工程电缆设计标准)〔GB50217-2023〕 2.7(低压配电设计标准)〔GB50054-2023〕2.9(电气装置安装工程接地装置施工及验收标准)〔GB50169-2023〕 2.10(电气装置安装工程电缆电路施工及验收标准)〔GB50168-2023〕 2.11(通信管道与通道工程设计标准)〔GB50373-2023〕 2.12(通信管道工程施工及验收技术标准)〔GB50374-2023〕3.设计原则3.1管线规模容量按远期考虑,管网系统都按远期规划进行设计; 3.2管线安排采纳先人行道后车行道;检查检修一再的管道优先安排于人行道上;重力管道优先安排;3.3设计范围内,全部管线均考虑埋地敷设;3.4全部管线符合各管线设置的标准及埋深要求,相互间在平面及竖向不发生碰撞,与道路构筑物不发生矛盾;3.5结合道路设计,在不阻碍工程管线正常运行、检修和合理占有土地的情况下,使路线简捷;3.6全部的排水均考虑重力排解,尽量预防提升,需要特别处理的排水另行考虑;3.7尽量减少管线在道路交叉口处交叉。
综合布线设计方案综合说明
综合布线设计方案综合说明第一章综合布线系统1、系统概述对于现代化的大楼,其内部信息传输通道系统(布线系统)已不仅仅要求能支持一般的语音传输,还应能够支持多种计算机网络协议及多种厂商设备的信息互连,可适应各种灵活的,容错的组网方案,因此一套开放的,能全面支持各种系统应用(如语音系统,数据通讯系统,楼宇自控,保安监控等)的综合布线系统,对于现代化办公大楼的必不可少的.综合布线系统(即结构化布线系统)即是一套用于建筑物或建筑群内的传输网络,它将话音、数据、图像等设备彼此相连,也使上述设备与外部通信数据网络相连接.综合布线系统由各种系列的部件组成,包括传输介质(含铜缆或光缆),电路管理硬件(交叉连接区域和连接面板),连接器,插座,适配器,传输电子设备(调制解调器,网络中心单元,收发器等)、电气保护装置(电浪涌保护器)以及支持的硬件(安装和管理系统的各类工具).综合布线系统一般由六个独立的子系统组成:工作区子系统(WorkArea),水平子系统(Horizontal),管理区子系统(Administration),干线子系统(Backbone),设备间子系统(Equipment),建筑群子系统(Campus)等。
综合布线系统能支持多种不同的应用环境,即同一标准信息插座,可方便地通过跳线定义后接插不同通讯协议不同种类的信息设备,综合布线系统结构图如下:2、系统功能中国联通安徽分公司通信综合楼,坐落在合肥政务文化新区祁门路与圣泉路交叉路口处,工程用地面积20亩,建筑面积达25935平方米,主体建筑为框架结构,地下1层,地上16层。
本次设计的中国联通安徽分公司通信综合楼综合布线系统为大楼其他智能化子系统的基础平台应具有以下功能:➢综合布线系统中的所有水平线缆及其接插件均应符合六类非屏蔽布线标准,满足当前和今后发展的需要,保证数年内不过时。
➢满足计算机网络互联的计算机系统以及各类计算机外部设备(包括数字化投影系统设备等)/传统电话通信系统(包括电话、传真、电话会议、无线分机的控制站点设备等)以及综合安防系统、一卡通系统的需要.➢计算机网络系统覆盖整幢建筑物,计算机网络系统可以通过路由器接入Internet,主干网可以适应FDDI,快速以太网,千兆以太网,ATM网等;➢用户可以根据具体用途配置各种级别的网络设备,可以对网络设备灵活更新和移动,同时可以适应网络设备的扩充和调整,例如增加IP电话接入等特殊需要;➢用户可以根据具体用途配置各种级别的网络设备,可以对网络设备灵活更新和移动,同时可以适应网络设备的扩充和调整;➢满足包括多媒体教学系统、无纸化办公、档案管理、图书管理、电子阅览室等的应用;根据以上功能特点和要求,结合大楼各层平面图、用户需求特点和我们对智能化大楼设计的多年经验,我们为通信综合楼设计出一套经济、适用、安全、便于管理的综合布线方案。
综合管线工程方案
综合管线工程方案1. 项目概况综合管线工程是指在城市或区域内布设燃气、热力、给水、排水、通信、电力等各类管线,并进行统一管理和运维的一种综合性工程。
该工程旨在提高城市基础设施的综合利用效率,减少重复布设,提高综合管线的抗压能力和安全性,推动城市基础设施升级和智能化建设。
2. 目标和意义综合管线工程的主要目标是实现“一井多管、多管合一”,即通过统一的管道井,将多种管线进行整合,并在管线的设计、施工和运维等方面进行统一管理。
这样一来,不仅可以减少城市地下空间资源的浪费,还可以为城市基础设施的更新换代提供便利条件。
同时,综合管线工程还可以提高城市基础设施的智能化水平和安全性,具有重要的现实意义和战略意义。
3. 综合管线工程的内容(1)燃气管线:包括天然气、液化气等管线的布设和管理。
(2)热力管线:包括热水、蒸汽等管线的布设和管理。
(3)给水管线:包括自来水、消防水等管线的布设和管理。
(4)排水管线:包括雨水、污水等管线的布设和管理。
(5)通信管线:包括光纤、有线电缆等管线的布设和管理。
(6)电力管线:包括输电、配电等管线的布设和管理。
(7)综合管线管理系统:包括管线监测、维修、运维等系统的建设和管理。
4. 综合管线工程的技术要求(1)统一管道井设计:通过合理的井室设计,实现各类管线的整合,提高地下空间的利用效率,减少地下作业的频次。
(2)智能化管线管理系统:通过各种先进的传感器、监测设备和数据处理技术,实现对管线的实时监测、预警和智能化运维。
(3)安全防护技术:通过各种防腐、抗震、防爆等技术手段,提高管线的安全性和抗压能力。
(4)节能环保技术:通过各种节能、环保的材料和工艺手段,实现管线的节能、环保施工和运维。
5. 综合管线工程的实施步骤(1)前期调研和规划:对城市或区域内的现有管线进行全面调研和分析,确定综合管线工程的实施范围和重点。
(2)设计和方案论证:根据前期调研和规划的结果,编制综合管线工程的设计方案,并进行专家论证和市场调研。
管线综合规划方案-最新版
管线综合规划方案概述管线综合规划方案是一项涉及多个领域的综合性计划,主要是针对城市和工业区的管线系统进行规划和管理,包括建设新的管线系统、升级旧的管线系统、优化管线系统运行等内容。
通过合理利用管线资源,保障城市和工业区的供水、供气、供电、供热等各项基础设施的运行,同时也能有效地减少管线事故的发生率。
目标提高供能效率为了提高城市和工业区的供能效率,管线综合规划方案需要针对现有的管线系统进行全面的评估,找出其中存在的问题并提出相应的解决方案,包括优化管线布局、选择合适的管线材料、加强设备运行维护等方面。
通过这些措施提高管线系统的运行效率,减少资源浪费和能源消耗。
保障用能安全管线系统是城市和工业区的用能系统的重要组成部分,为了保障用能安全,管线综合规划方案需要考虑各种可能的安全因素,包括环境因素、自然灾害因素、恶意破坏等。
在规划和建设管线系统时,需要采取相应的安全措施,并加强安全管理和监督,以确保管线系统运行的安全可靠。
实现可持续发展管线综合规划方案需要考虑到社会、经济、环境等多方面因素,以实现可持续发展的目标。
在管线系统的规划和建设中,需要注重节约资源和保护环境的措施,并加强管线系统的可维护性,以确保长期的可持续发展。
实施步骤第一步:全面评估现有管线系统在管线综合规划方案的实施之前,需要对现有的管线系统进行全面评估,找出其中存在的问题和潜在的威胁,以为后续的规划和建设提供依据。
第二步:制定管线系统规划方案根据现有管线系统的评估结果和城市和工业区的用能需求,制定合理的管线系统规划方案。
包括管线的布局、材料选择、设备配置、安全管理等内容。
在制定方案过程中,需要考虑到供能效率、用能安全和可持续发展等多个因素。
第三步:管线系统建设和升级根据制定的管线系统规划方案进行管线系统建设和升级。
在建设和升级过程中,需要注重质量控制和施工安全。
并加强现场监督和管理,以确保管线系统建设和升级的顺利进行。
第四步:管线系统运营和维护管线系统建设和升级完成后,需要进行管线系统的运营和维护。
管线综合说明
一、设计概述:
柏临路道路规划红线宽44米,本次柏临路市政工程为新建道路工程,道路沿线现状没有管线。本次设计对所有管线进行综合和定位。电力管沟、给水管道布置于道路右侧人行道下,煤气管道、弱电管线均布置于道路左侧人行道下,雨水管道位于右侧人行道下,污水管道位于左侧车行道下。
二、设计依据:
立方米
4.9
弱电、电力
Φ100碳素波纹管
米
9060
1.0x1.2电力沟
米
302
挖运沟槽土方
立方米
1109
沟槽回填土方
立方米
126.84
土方外运
立方米
682.16
1.设计任务委托书及设计合同
2.相关现行设计及验收规范
三、管线设计:
1.设计各管线主管道规格为:给水DN600、天然气DN300、弱电30孔DN100碳素波纹管,电力管沟净空采用1.0m×1.2m。
3.为方便今后各管线的支管过街,同时便于建设及规划部门管理,部分路段在路面结构层以下设置预埋管线过街套管。燃气、给水过街套管采用D300钢筋混凝土管道,其做法见管道过路补强图。电力过街套管采用4根D150高强度碳素波纹管,其中1根为电力控制管孔。电力套管过街后设支管工作井。弱电过街套管采用4根Φ100碳素波纹管。管线过街套管位置根据建设需要可适当移动,对于煤气及给水等硬制管道建议与套管同步埋设。
9.未尽事宜,按有关施工规范和验收规范执行。
四、工程数量表:
工程分类
分项工名称
单位
数量
备注
给水、燃气
D300过街套管
米
35
承插管
挖沟槽土方
立方米
7.77
沟槽回填土方
立方米
管线综合设计
【降板或有特殊净空要求处】
【降板区域】 梁下H=600mm左右
【其他部位】 梁下H=800mm左右
【扶梯基坑底部】
【扶梯基坑】 尽量做到板下400mm安装高 度并满足2.4m车道要求,否 则要损失车位或车行道。
【BIM管综案例:地下室核心筒部位】
【BIM管综案例:消防泵房】
【BIM管综案例:】管线密集部位
时解决,记录《技术评审表》; 4、建筑复核是否按照技术评审结果及方案《纪要》反映到各专业。
1、机电专业按扩初的要求完善水暖电各专业图纸设计、细化机房详图,并
施工 图
完善优化 管线综合 成果用于 指导专业 管线调整
技术评 审会/ 图纸会 审会
建筑/机 电设总
建筑工种 结构工种 机电工种
提供单专业作业图(主干管及重要部位所有管线); 2、机电进行管线综合设计(二维或BIM)、绘制重点部位的CAD或BIM剖面
R
3.典型管线安装示意图 【例:管线平面布置原则】 风左/下,水中/中,电右/上
【例:地下车库梁板结构】 风贴梁,水电居中,上翻绕行
【管线安装高度】 梁下H=600mm左右
【例:地下车库无梁楼板】 风贴板,水电居中,下翻绕行
【管线安装高度】 板下H=800mm左右
【管线绕行原则】 小管绕大管,有压绕无压等
【商业管线竖向安装】
【商业公共部位、内街】 支管于此敷设, H=400mm左右
【商铺部位】 主干线尽量在此敷设,
H=600~800mm左右
【商业管线竖向安装】
【疏散、后勤走廊】 净高≥2.4m,主干线
尽量在此敷设
【商铺部位】 支管于商铺内敷设,
H=600mm左右
【办公管线竖向安装】
管线课程设计
管线课程设计一、教学目标本课程的教学目标是使学生掌握管线的基本概念、原理和应用,提高学生的实际操作能力,培养学生对管线的兴趣和好奇心。
1.了解管线的基本概念和分类。
2.掌握管线的原理和构造。
3.理解管线在实际工程中的应用。
4.能够使用专业工具进行管线的安装和维护。
5.能够进行管线系统的调试和故障排除。
6.能够根据实际需求设计简单的管线系统。
情感态度价值观目标:1.培养学生对管线的兴趣和好奇心。
2.培养学生对工程技术的热爱和敬业精神。
3.培养学生团队合作和解决问题的能力。
二、教学内容本课程的教学内容主要包括管线的基本概念、原理和应用。
1.管线的基本概念:介绍管线的定义、分类和性能指标。
2.管线的原理:讲解管线的工作原理、传输机制和控制方法。
3.管线的应用:介绍管线在建筑工程、能源传输和工业生产等领域的应用。
三、教学方法本课程采用多种教学方法,包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法:通过教师的讲解,使学生掌握管线的基本概念和原理。
2.讨论法:通过小组讨论,培养学生的思考能力和团队合作精神。
3.案例分析法:通过分析实际案例,使学生了解管线在工程中的应用。
4.实验法:通过实际操作,培养学生的动手能力和实际操作技能。
本课程的教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材:选择权威、实用的教材,为学生提供系统的学习资源。
2.参考书:提供相关的参考书籍,丰富学生的知识体系。
3.多媒体资料:制作精美的PPT、视频等资料,提高学生的学习兴趣。
4.实验设备:准备充足的实验设备,保证学生能够进行实际操作。
五、教学评估本课程的评估方式包括平时表现、作业、考试等多种形式,以全面、客观、公正地评价学生的学习成果。
1.平时表现:通过观察学生在课堂上的参与程度、提问回答等情况,评估学生的学习态度和理解能力。
2.作业:布置适量的作业,要求学生在规定时间内完成,评估学生的掌握情况和实际操作能力。
3.考试:进行期中和期末考试,评估学生对课程知识的掌握程度。
管线综合设计
1.1管线综合设计意义和实施细则1.1.1 管线综合设计意义一个好的管线综合可以合理地利用城市用地,综合确定城市工程管线在城市地上,地下空间位置,避免工程管线之间及与其相关建、构筑物之间相互矛盾和干扰,为各工程管线工程设计和规划管理提供依据。
尤其在一个新规划区,城市管线工程种类很多,各有一定的技术要求。
管线综合能解决各种管线在空间安排上,在建设时间上配合的矛盾。
1.1.2 设计实施细则(1)城市工程管线综合设计符合国家现行有关标准、规范的规定。
(2)城市工程管线的平面位置和竖向位置均采用城市统一的坐标系统和高程系统。
(3)城市工程管线均为地下敷设,为使城市环境美观以及城市空间的合理利用,同时也是为保证城市设施及人身安全的需要。
(4)结合城市道路规划,在不妨碍工程管线正常运行、检修和合理占用土地的情况下使线路短捷。
(5)在满足生产、安全、检修的条件下节约用地。
(6)管道带的布置与道路红线平行,同一管线不自道路一侧,转到另一侧。
(7)减少管线与铁路、道路河流及其他干管的交叉,当管线与铁路成道交叉时应为正交,在困难情况下,其交叉不宜小于45°。
(8)工程管线受道路宽度、道路断面以及现状管线位置等因素限制难以满足垂直距离的规范要求时,调整规划道路断面或宽度。
(9)宜避开土质松软地区、地震裂带、沉陷区以及地下水位较高的不利地带,避开滑坡危险地带和洪峰口。
(10)整个规划区的道路管线位置排列应具有一定规律性。
(11)在工程管线综合规划设计时,应尽量减少管线在道路交叉口处交叉。
(12)特殊需求时工程管线可采用综合管沟敷设。
(13)工程管线在道路下面的规划位置,应布置在人行道或非机动车道下面。
通讯电缆、给水输水、燃气输气、雨污水排水等工程管线可布置在非机动车道或机动车道下面。
(14)工程管线在道路下面的规划位置宜相对固定。
从道路红线向道路中心方向平行布置的次序,应根据工程管线的性质、埋设深度等确定。
分支线少、埋设深、检修周期短和可燃、易爆和损坏时对建筑物基础安全有影响的工程管线应远离建筑物。
管线综合布置设计(最新)
写字楼管线综合作业指导书1、适用范围新建、改建、扩建的写字楼项目的建筑室内安装工程2、管线综合设计所谓管线综合设计就是将建筑内各项管线工程统一安排,发现各项管线工程在设计上存在的矛盾,对单项工程原来布置的走向、位置有不合理或与其他工程发生冲突的现象,提出调整位置和相互协调的意见,会同各部门、各施工单位商讨解决。
使各项管线在建筑空间上占有合理的位置,为管线工程的施工、运行使用、管理维修创造有利的条件。
3、管线工程综合设计原则根据性能和用途的不同,建筑物中的管线大体上可分为以下几类:给水管道:包括生活给水、消防给水、生产用水等。
排水管道:包括生活污水、消防排水、层面雨水、其他杂排水等。
空调管道:包括冷冻水、冷凝水、冷却水、甚至热水管道。
空气管道:包括通风工程、空调系统中的各类风管。
供配电线路或电缆:包括动力配电、电气照明配电、弱电系统配电等,其中弱电内容包括共有电视天线、通讯、广播及火灾报警系统等。
以上所列的管道或穿线管具有各自的工艺布置要求,当出现相互交叉、挤占同一空间的问题时,应从整体出发,使众多功能各异的管线布置得当。
建筑设备中管线工程综合设计时互相避让的原则如下:1)大管优先,因小管道造价低易安装,且大截面、大直径的管道,如空调通风管道、排水管道、排烟管道等占据的空间较大,在平面图中先作布置。
2)临时管线避让长久管线。
3)新建管线避让原有管线。
4)有压让无压指有压管道和无压管道。
无压管道,如生活污水、粪便污水排水管、雨排水管、冷凝水排水管都是靠重力排水,因此,水平管段必须保持一定的坡度,是顺利排水的必要和充分条件,所以在与有压管道交叉时,有压管道应避让。
5)金属管避让非金属管。
因为金属管较容易弯曲、切割和连接。
6)电气避热避水在热水管道、蒸气管道上方及水管的垂直下方不宜布置电气线路。
7)消防水管避让冷冻水管(同管径)。
因为冷冻水管有保温,则有利于工艺和造价。
8)低压管避让高压管。
因为高压管造价高。
综合管线方案
综合管线方案1. 管线概述综合管线是一种能够同时传输不同媒体(如石油、天然气、化学品等)的管道系统。
它是现代工业中非常重要的基础设施,广泛应用于能源、化工、石油和天然气等领域。
本文将介绍综合管线的设计和实施方案。
2. 设计原则2.1 综合性:综合管线应能够同时运输多种媒体,满足不同流体的传输需求。
因此,在管线的设计阶段,需要充分考虑各种流体的特性、流速要求等因素。
2.2 安全性:安全是综合管线设计的首要考虑因素。
设计中应包含多种安全措施,如泄漏检测系统、防火措施、压力监测等,以确保在任何情况下都能保持管道的安全运行。
2.3 可持续性:综合管线的设计应考虑到长期的可持续运行。
使用高质量材料、定期维护、完善的防腐系统等措施是保障管道长期运行的关键。
2.4 经济性:设计时应充分考虑成本效益,并根据预计的流量、距离等因素合理选择管径、材料和布置方式等。
3. 设计步骤3.1 管线路径选择:在确定综合管线的路径时,需要充分考虑地形、土壤条件、建筑物和水域等因素。
避免和现有的基础设施冲突,并选择最经济和安全的路径。
3.2 管径计算:根据每种媒体的流量、压力和管道长度等参数,进行管径计算。
管径应确保在管道内维持合适的流速,并考虑未来的扩展需求。
3.3 材料选择:根据媒体的性质,如酸碱性、腐蚀性等,选择合适的管道材料。
常见的材料有钢管、塑料管等,根据需求可以选择不同的材料。
3.4 管道布置:根据管道的路径和地形条件,确定管线的布置方式。
可选用地下敷设、架空敷设或者两者的组合方式,以满足工程要求。
3.5 安全考虑:在设计中要考虑多种安全因素,如泄露和爆炸的防范措施、紧急关机设备等,以确保在发生意外情况时能及时采取应急措施。
3.6 监测和维护:设计中应考虑获取管道运行状态的实时数据,通过各种监测设备对管道进行定期检查。
并建立完善的维护计划,及时处理管道问题,延长其使用寿命。
4. 实施方案4.1 设计方案:根据前述的设计步骤,制定详细的设计方案,包括管线布置图、管径计算结果、材料选择等。
综合管网方案说明
综合管网方案设计说明一、设计依据1、建设方设计委托书及与我院签订的建设工程设计合同2、业主提供的1:500带状地形图。
3、我院所作的本工程道路方案设计文件。
4、我院设计人员现场踏勘收集的相关资料及其他相关资料。
5、设计采用的主要标准:1)《城市工程管线综合规划规范》GB 50289-98;2)《室外给水设计规范》GB50013-2006;3)《室外排水设计规范》GB50014-2006;4)《城市电力规划规范》GB50293-99;5)《城市燃气设计规范》GB50028-2006;6)《城市道路照明设计标准》CJJ45-2007。
7)《通信管道与通道工程设计规范》GB50373-2006;8)《电力工程电缆设计规范》GB50217-2007;9)《城镇燃气输配工程施工及验收规范》CJJ33-2005;二、设计原则1、统一设计,统一实施。
2、在设计范围内,实行严格的雨污分流制系统。
3、管线布置采用先人行道后车行道;检查检修频繁的管道优先布置于人行道上;重力管道优先布置。
4、设计范围内,所有管线均下地埋设。
5、所有管线符合各管线设置的规范及埋深要求,相互间在平面及竖向不发生碰撞,与道路构筑物不发生矛盾。
6、结合城市道路设计,在不妨碍工程管线正常运行、检修和合理占有土地的情况下,使路线简捷。
7、尽量减少管线在道路交叉口处交叉。
当工程管线竖向位置发生矛盾时,宜按下列规定处理:1)有压管让无压管,可弯曲管让不可弯曲管。
2)支管线避让主管线;小管径管线让大管径管线。
三、工程概况渝南大道延伸段:南北向城市主干路,长3558.562米,其中K0+000~K1+180段标准路幅宽度为50米,按城市主干路Ⅱ级,设计速度50 Km/h进行设计;K1+180~K3+558.562段标准路幅宽度为40米,按城市主干路Ⅱ级,设计速度40 Km/h进行设计。
其中含桥梁120米。
