循环水泵液控蝶阀控制回路改造

合集下载

循环水泵出口液控蝶阀控制系统优化

４６
华北电力技术
ＮＯＲＴＨＣＨＩＮＡＥＬＥＣＴＲＩＣＰ
・
技术改造・
循环水泵出口液控蝶阀控制系统优化
匡磊，李涌斌，张久洲
（广东大唐国际潮州发电有限责任公司，广东潮州５１５７２３）
ＫｕａｎｇＬｅｉ，ＬｉＹｏｎｇ — ｂｉｎ，ＺｈａｎｇＪｉｕ — ｚｈｏｕ
（ＧｕａｎｇｄｏｎｇＤａｔａｎｇＩｎｔｅｒｎａｔｉｏｎａｌＣｈａｏｚｈｏｕＰｏｗｅｒＧｅｎｅｒａｔｉｏｎＣｏ．Ｌｔｄ．，Ｃｈａｏｚｈｏｕ５１５７２３，Ｃｈｉｎａ）
关键词：液控蝶阀；ＤＣＳ；控制系统；改造
中图分类号：ＴＫ３２
文献标识码：Ｂ
文章编号：１００３－９１７１（２０１４）０２－００４６－０４
ＴｈｅＣｏｎｔｒｏｌＳｙｓｔｅｍＴｅｃｈｎｏｌｏｇｉｃａｌＴｒａｎｓｆｏｒｍａｔｉｏｎｏｆＨｙｄｒａｕｌｉｃ・ｃｏｎｔｒｏｌｌｅｄＢｕｔｔｅｒｌｆｙＶａｌｖｅｓｆｏｒＣｉｒｃｕｌａｔｉｎｇＷａｔｅｒＰｕｍｐｓ
ＰＬＣ控制逻辑存在的不足，提出将循环水泵出口液控蝶阀控制引入ＤＣＳ系统的改造方法。设计了就地控制循环水泵出口液控蝶阀的电气回路，就地控制电源改为２２０ＶＡＣ，解决了信号远距离传送的问题，并提高了电源控制系统的可靠性。

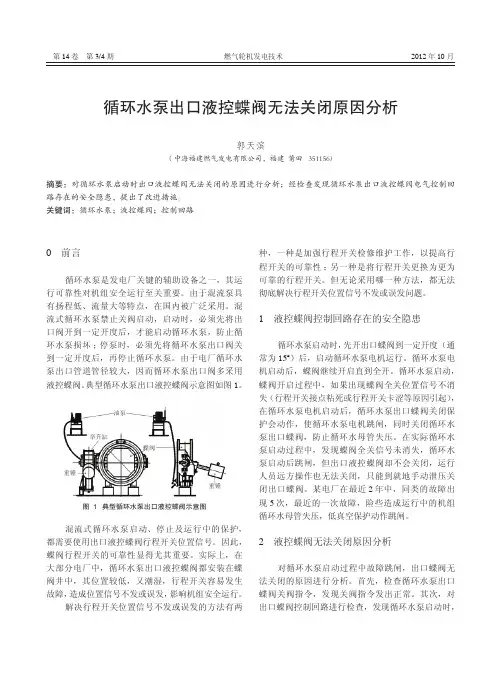

循环水泵出口液控蝶阀无法关闭原因分析

˚
ਃࡼࠡԢय़≑ࣙ䰸⇻
䕙≑ᘏ䞣

ϡৠᯊկ䫙♝ֱ‫ݏ‬੠
ᴎ㒘ਃࡼ⫼≑
热蒸汽，通过管道输至厂用辅助蒸汽母管，供全厂辅汽用户；机组再热器冷段蒸汽通过减温减压后供至机组单元辅汽母管，然后通过隔离阀与厂用辅助蒸汽母管连接，也可供全厂辅汽用户。
2 辅助蒸汽正常运行方式和参数
２．１机组启动辅汽运行方式机组启动准备时，要先送汽轮机轴封蒸汽才能
参考文献：
[1] 陈福湘，等．大型燃气 - 蒸汽联合循环发电技术丛书—设备及
作者简介：葛建春（１９８４－），男，南京航空航天大学热能与动力工程专业毕业，燃机工程师，目前从事燃气轮机检修与维护工作。
第 14 卷第 3/4 期
燃气轮机发电技术
2012 年 10 月
Ｍ７０１Ｆ燃气轮机联合循环机组低压蒸汽替代辅助蒸汽的方案与实践
'PPhPP
㟇Ѡᳳ
㟇োᴎ 㟇োᴎ 㟇োᴎ
ᴀᴎ‫ދ఼⛁ݡ‬ッ㪌≑
'PPhPP
㟇Ԣय़㔌‫ैދ‬㪌≑
㟇䕈ᇕ㪌≑㋏㒳
图１全厂辅助蒸汽流程示意图
机组轴封和低压缸冷却用汽，辅汽压力保持 0.8~1 MPa，温度 300 ℃。
全厂机组有 1 台或多台处于热态工况下，对于第 1 台热态启动机组，利用本机余热锅炉保温保压的中压或高压蒸汽，通过再热器冷端减温减压后供至机组单元辅汽母管，供轴封和低压缸冷却用汽。如第 1 台启动机组在冷态或温态工况下，可利用其它热态机组余热锅炉保温保压的高、中压蒸汽。辅汽压力保持 0.8-1 MPa，温度 300 ℃。
4 结语
3 改进措施
从以上分析可知，循环水泵启动故障跳闸时，出口液控蝶阀无法关闭的原因是：液控蝶阀关阀电磁阀受蝶阀全关位置信号闭锁造成的。只要让蝶阀关阀电磁阀带电，蝶阀就能正常关闭。可以在蝶阀关阀控制回路中，在全关位置接点上，并接一对接点，该接点采用循环水泵电机合闸位置延时断开接点，让循环水泵在电机合闸并延时数秒后，关阀电磁阀控制回路保持开放，防止在全关位置信号故障未消失的情况下，循环水泵出口蝶阀能够可靠关闭。

循环水泵液控蝶阀控制回路改造

• 二、解决方案：1.更换电磁阀形式，由失电导通关闭阀门改为带电导通关闭阀门；2.将原控制回路电源部分串接的KA1继电器常闭接点改为KA1继电器的常开接点。3.增加一路UPS电源，保证两路电源的可靠切换。
第6页/共12页
问题再次出现与解决
• 一、再次出现的问题：油泵一直运行，油泵电机频临过热烧坏的危险，但是油压只有10MPa，到不到要求的16MPa。
• 一、现象：远方操作时蝶阀只能开到90%左右，DCS没有蝶阀全开的状态反馈。 • 二、原因：SP2整定值变小后系统油压降低蝶阀行程时间增长，原DCS功能块参数设置不能满足
要求。 • 三、解决：修改DCS手操器参数设置。
第8页/共12页
DCS蝶阀控制组态图
第9页/共12页
结论
• 1、随着设备运行周期增长其性能已不能满足设计要求，但是只要我们对管辖设备性能充分了解，通过对控制回路的改造、控制参数的修改同样能够满足现场要求，提高设备安全性、可靠性；
• 二、解决方案：
•
1、换油泵，当时没有备用泵，紧急购买也来不及；
•
2、控制回路改造。多次试验发现4MPa时蝶阀就能打开，
8MPa时就能满
足设计的16MPa的效果。随决定重新整定压力开关定值（SP1整定为8MPa，SP2整定
为4MPa）满足蝶阀开和关闭的要求，就地操作正常。
第7页/共12页
远操时再次出现问题
第4页/共12页
电气控制原理图解释 • 一、就地操作：由阀门厂出厂自带控制箱完成，可实现电磁阀的就地操作： • 二、远程联动：由DCS系统完成。
第5页/共12页
存在问题与解决
• 一、存在问题：原设计为带电截止失电导通型阀门关闭的型式，当阀门控制电源失去时蝶阀将关闭。所以出现了因工作电源失去引起循环水泵出口蝶阀同时关闭导致两台机组全停的严重后果。

循环水泵出口无重锤液控蝶阀保压能力可靠性分析和改造

循环水泵出口无重锤液控蝶阀保压能力可靠性分析和改造摘要：对潮州电厂1000MW机组的循环水泵出口液控蝶阀的保压可靠性低的问题进行了分析。

提出提高保压可靠性改造方法，并对液控蝶阀液压油路集成模块改造，改造后大大提高了循环水泵可靠性及机组的安全和经济性，具有一定的推广价值。

关键词：循环水泵；液控蝶阀、；保压能力；可靠性设备简介潮州发电厂3、4号机组功率各为1000MW，均配备三台88LKXB-14.5型循环水泵，每台循环水泵出口设置有一台液控蝶阀。

3、4号机组6台循环水泵出口液控蝶阀为无重锤、双作用油缸型式，兼有闸阀和止回阀作用，是一种能按预先调定好的程序，分两阶段开启和关闭的动作来消除水锤对管网破坏的理想控制设备（也可匀速开阀）。

该液控蝶阀整体是由蝶阀本体，传动装置，液压和电气控制部分等组成[1]。

既可就地操作，也可远程控制。

1研究方法1.1存在问题：潮州电厂3、4号机循环水泵出口液控蝶阀临近海边，由于海边工作环境恶劣，循环水泵无泵房且室外布置，特别是在每年5至10月份期间，广东地区机组负荷变化大昼夜温差大，循环水泵频繁启停，电动油泵频繁启动、液压系统压力冲击大漏油等缺陷发生率高，电磁阀频繁内漏造成了液压系统保压能力下降。

例如，在2013年7-9月份间，此类缺陷发生高达到16条，循环水泵解列12次，更换电磁阀共计12台，电磁阀(进口部件)购买周期长，因缺少备品设备经常带缺陷运行，在循环水泵解列消除缺陷期间，引起凝结器冷却水量不够，机组存在经常限负荷运行情况，严重威胁我公司3、4号机组经济和安全运行。

不仅如此，原有循环水泵出口液控蝶阀液压油路集成模块，将溢流阀，液控单向阀、单向阀采用叠加式螺栓固定，经常发生密封面漏油渗油等缺陷，造成液压系统失压，频繁消缺停泵，严重影响机组正常安全运行。

1.2查找原因：（1）液控蝶阀原理如下：液压系统工作流程：1）阀门开启：YV2电磁阀得电，蓄能罐内的压力油经高压胶管进入摆动油缸的无杆腔室以使蝶阀旋转，回油从油缸的有杆腔室排出，经调速阀和电磁换向阀流回油箱。

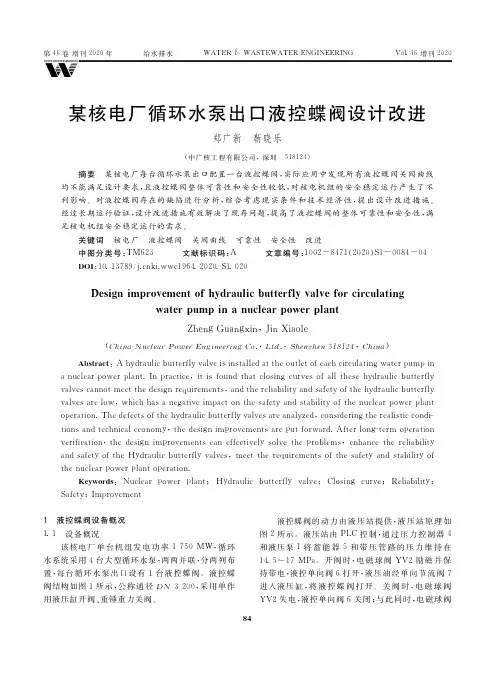

某核电厂循环水泵出口液控蝶阀设计改进

８４
＆ＷＡＳＴＥＷＡＴＥＲＥＮＧＩＮＥＥＲＩＮＧ
Ｖｏｌ．４６增刊２０２０
安全性不足，主要存在以下问题：（１）关阀曲线不满足要求。为了满足各种工况
下循环水系统安全稳定运行的需求，技术规格书要求液控蝶阀关闭时分为 “快关 ”和 “慢关 ”两段，１００％～３０％开度“快关”５ｓ内完成，３０％～０％开度 “慢关”在１０ｓ内完成，如图３所示的关阀曲线。在快关调节螺丝调整至极限的情况下，４台液控蝶阀 “快关 ”时间在９～１０ｓ，不满足实际需求。
图５快、慢关逻辑
Ｆｉｇ．５Ｌｏｇｉｃｏｆｆａｓｔａｎｄｓｌｏｗｃｌｏｓｉｎｇ
且互为备用的１５０Ｗ开关电源变压后，向控制回路
提供２４ＶＤＣ控制电。ＵＰＳ的额定容量为１０００ＶＡ，额定功率８００Ｗ，该级别ＵＰＳ为市场最低容量
第４６卷增刊２０２０年
给水排水
ＷＡＴＥＲ＆ＷＡＳＴＥＷＡＴＥＲＥＮＧＩＮＥＥＲＩＮＧ
Ｖｏｌ．４６增刊２０２０
某核电厂循环水泵出口液控蝶阀设计改进
郑广新靳晓乐
（中广核工程有限公司，深圳５１８１２４）
摘要某核电厂每台循环水泵出口配置一台液控蝶阀，实际应用中发现所有液控蝶阀关阀曲线
性最好。
改进措施：利用３０％开度限位开关信号，配合
逻辑修改（图５），实现关阀时，１００％－３０％开度，电

循环水泵液控蝶阀系统改造

1 事故经过事故发生当天, 值长令电气运行人员对循
环水加药间 MCC 切电 , 由于循环水 MCC甲电源开关和循环水加药间 MCC甲电源开关仓位相邻, 电气运行人员误拉了循环水 MCC 甲电源开关 , 致使循环水 MCC失电。循环水泵出口液控蝶阀的电源取自循环水泵房热工电源盘, 循环水泵房热工电源盘虽有两路电源可以互相切换 , 但均取自循环水 MCC, 该 MCC 电源设计时由于没有考虑备用电源的自投, 电源一旦失去 , 必须手动抢合备用电源开关循环水 MCC乙电源开关 , 而控制循环 2 个电磁阀 YV1 和 YV2 失电后 , 控制逻辑要求立即关闭循环水泵蓄能罐式液控蝶阀 , 而循环水出口阀门的关闭, 将连锁循环水泵跳闸, 从而使循环水中断, 瞬间引起汽轮机真空低 , 最终造成 2 台机组停机。
参考文献 [ 1] 顾正皓 , 钱旭明. 提高国产 3 00 MW汽轮机
真空严密性的工程实践 [ J ] . 电站辅机 , 2004( 04) . [ 2] 姜楠. 循环水泵改造后凝汽器管内流速的可行性分析[ J ] . 电站辅机, 2005( 01) . [ 3] 徐奇焕, 杨子临. 凝结水过冷却度对机组热经济性的影响分析及控制措施[ J ] . 电站辅机, 2005( 02) . [ 4] 刘养炯 , 马军. 30 0MW机组胶球清洗装置改造[ J ] . 电站辅机, 2005( 02) . [ 5] 靖长财. 350MW机组给水泵故障和运行方式分析[ J ] . 电站辅机, 2005( 02) . [ 6] 杨锦波. 300MW汽轮机危急遮断系统故障

发电机组循环水系统液控蝶阀故障分析及改进措施

-电机与控制-发电机组循环水系统液控蝶阀故障分析及改进措施王伟哲（神华福能发电有限责任公司,362700,福建石狮）某百万机组电厂汽轮发电机组共配置6台循环水泵，即每台机组3台循环水泵。

每台循环水泵的出口管上安装1台液控蝶阀。

循环水泵和液控蝶阀均安装在取水泵站内。

机组采用海水冷却方式。

1存在的问题1.1开关量反馈装置问题循环水系统液控蝶阀是整个循环水的重要设备之一，但安装位置在循环水泵地坑内，坑内环境恶劣、阴暗潮湿，对设备的安全性影响非常大。

每台液控蝶阀配备4个开关量限位开关装置和1个模拟量反馈装置。

该电厂自投产以来，限位开关多次出现开关不到位的问题,严重影响了循环水泵的运行。

对限位开关装置检查发现，限位开关卡涩、进水短路、湿气侵入开关，导致限位开关故障。

该电厂循环水泵逻辑设置较为简单，循环水泵跳闸保护条件如图1所示。

保护跳闸条件之一是循环水泵运行且液控蝶阀关闭，因图1循环水泵跳闸保护条件矍］文件编辑⑷插A.a）装scd）查看⑺选项⑴窗口⑹帮助on 2色I豳电唱国|廳麴画舊w玄［W|沏丽I—曰•藝离絃申；暨走值口…笑记录1…CJ事件记录1J跳闸记录1關总查词\自发信息:亩…工1统计值Fl-gj测里由录波故陣编号曰期和时间□00048?2017/11/85:46:33.1150000472017/11/85:44:53.3530000462017/11/85:44:53.2430000452017/11/85:44:53.1630000442017/11/85:44:53.0320000432017/11/85:44:52.6730000422017/11/85:44:51.6420000412017/11/85:44:45.T12图2上级变电所配重整变电所1号馈线柜综保事件记录（编辑叶帆）【变电站电机故障技术改造】'U'U'l(2020-7)389-电机与控制-此，限位开关的可靠性尤为重要。

循泵液控蝶阀控制系统改造

循泵液控蝶阀控制系统改造发布时间：2021-11-01T13:57:51.246Z 来源：《基层建设》2021年第21期作者：陈松[导读] 摘要：循环水泵是火电厂中重要的辅机设备,其安全性对机组的安全和稳定运行有着重要的意义,因此与之相互联动的出口液控蝶阀在循环水系统中也扮演着重要的角色。

国能铜陵发有限公司摘要：循环水泵是火电厂中重要的辅机设备,其安全性对机组的安全和稳定运行有着重要的意义,因此与之相互联动的出口液控蝶阀在循环水系统中也扮演着重要的角色。

火电厂循环水控制系统在受到系统控制设计、设备运行环境以及人为操作等因素的干扰下会影响其功能的正常发挥，因而会对火电厂可靠运行造成一定的影响。

结合我厂630 MW机组循环水泵出口蝶阀的故障现象,并针对存在的隐患从几个方面对火电厂循环水液控蝶阀的控制系统运行进行改造分析。

关键词：液控蝶阀；行程开关；DCS控制改造；可靠性。

引言在目前火电厂的自动化控制系统中，热工控制系统占据着主要地位，也是直接影响火电厂能否安全和稳定运行的重要系统。

尤其是在当前火电机组参数在不断增加的趋势下，更是对控制系统的运行可靠性提出了更高的要求。

为此就需要分析优化控制系统，对一些没有直观监视的控制更是要及时进行改造，当设备发生异常时能够直接看出问题所在，从而确保火电厂控制系统以及整个火电厂发电机组的可靠运行。

本文以国能铜陵发电有限公司循环水泵出口液控蝶阀控制系统运行中存在的问题为背景，结合液控蝶阀的结构特点和工作原理，分析液控蝶阀控制系统常见故障和产生原因，并针对每个问题提出相应的预防和改造措施，提高液控蝶阀运行的稳定性和可靠性，保障机组的安全运行。

同时对于其他有多种控制系统组成的设备的故障处理也有一定的借鉴作用。

1 系统简介1.1 液控蝶阀系统简介国能铜陵电厂总共2台机组，4台循泵，循环水泵出口蝶阀使用的是湖北洪城蓄能罐式液控缓闭止回蝶阀，型号2200Dx7pk41X-6Q，配套PLC控制器。

循泵液控蝶阀工作原理及维护

调节快慢关阀角度、速度
电磁阀通电打开
h
7
（手动操作过程）
手动开阀操作：摇动手动油泵，蝶阀缓缓开启。手动关阀操作：手动按下电磁阀应急按钮，蝶阀在重锤作用下按调定的角度和时间分快关和慢关两阶段关闭。
h
手动油泵
8
一般故障及排除方法
1.液压系统部分
故障情况
故障原因
油泵不能建压 1.电磁阀处于得电状态
力水倒灌、水泵反转，继续缓慢地关闭，直至全关，减并消除水锤危害，起到闸阀
和止回阀的功能。
循环水系统水锤分析
最大正压水锤一般发生在两台泵并联运行且同时事故掉闸工况下泵出口门处，最
大负压水锤一般形成点在凝汽器顶部。压力的大小与水泵出口门的关闭规律密切相关
，选用液控蝶阀作为循环水泵出口门，可以较好地避免可能产生的水锤效应。
9
2.电控系统部分
故障情况控制失灵
故障原因 1.由于振动使触头或接线点松动
2.电气元件出现故障
排除方法检查各触头、行程开关撞块及接线点检查电气元件，修理或更换
h
10
谢谢
h
11
2.溢流阀未调好或锥面有杂物
3.电磁阀内有杂物
4.液压缸内密封件损坏
5.油泵损坏
保压性能降低，油泵电机启动频繁
1.油泵出口单向阀密封面损坏 2.电磁阀内卡有杂物或磨损 3.液压缸内密封件老化
4.外漏
h
排除方法使电磁阀失电重新调整或清洗溢流阀清洗电磁阀更换密封件修复或更换油泵更换元件清洗或更换电磁阀更换液压缸密封件消除外漏现象
循泵液控蝶阀工作原理及维护
h
1
液控蝶阀特性
液控蝶阀＝电动闸阀＋逆止门

循环水泵出口蝶阀控制改造科学技术成果鉴定证书

科学技术成果鉴定证书
豫神电力技鉴字〔2010〕第 12 号成果名称：循环水泵出口蝶阀控制改造
完成单位：河南神火电力公司发电厂
鉴定形式：会议鉴定
组织鉴定单位：河南神火电力公司
鉴定日期：2010年 6 月 2 日
鉴定批准日期：2010年 6 月 2 日
国家科学技术委员会
科技成果完成单位情况
注：1、完成单位序号超过8个可加附页。

其顺序必须与鉴定证书封面上的顺序完全一致。

2、完成单位名称必须填写全称，不得简化，与单位公章完全一致，并填入完成和名称的第一栏中。

其下属机构名称则填入第二栏中。

3、所在省市代码由组织鉴定单位按省、自治区、直辖市和国务院各部门及其他机构名称代码填写。

4、详细通信地址要写明省（自治区、直辖市）、市（地区）县（区）、街道和门牌号码。

5、隶属省部是指本单位和行政主管隶属于哪一个省、自治区、直辖市或国务院部门主管。

并将其名称填入表中。

如果本单位有地方/部门双重隶属关系，请按主要的隶属关系填写。

6、单位隶属是指本单位在1、独立科研机构2、大专院校3、工矿企业4、集体或个体企业5、其他五类性质中属于哪一类，并在栏中选填1、2、3、4、5即可。

- 8 -
主要研制人员名单
注：主要研制人员超过15人可加附页。

- 9 -
鉴定委员会名单
- 10 -
- 11 -
经济效益证明（管理创新类填写）
- 12 -。

660MW机组循泵液控蝶阀油站的DCS控制改造及优化

660MW机组循泵液控蝶阀油站的 DCS控制改造及优化DCS Control Transformation and Optimization of the Circulating pump hydraulic control butterfly valve Petrol Station of a 660MW UnitZHAO Cui-lanFengtai Power Plant, Huaizhe Coal & Electricity Co., Ltd., Huainan 232131摘要：凤台电厂一期循泵液控蝶阀液压油站采用就地施耐德PLC系统进行控制，就地PLC系统逻辑查询不直观、就地回路繁杂，不便于故障分析和缺陷处理，故决定对一期循泵液控蝶阀油站控制系统进行改造，取消原PLC控制系统，改造至集控DCS进行统一控制。

关键词：循泵液控蝶阀油站；PLC；DCS1 基本概况淮浙煤电凤台发电厂一期1、2号机组为600MW超临界机组，本工程的循环水系统采用再循环供水系统。

循环水系统的主要功能是向汽轮机的凝汽器提供冷却水，以带走凝汽器热量，将汽轮机的排汽冷却并凝结成冷凝水。

此外，系统还为开式冷却水系统提供水源。

循环水泵房中共设置4台循环水泵，每台泵出口均设一只液控蝶阀，安装在循环水泵房内的循泵出口处阀门井内。

该阀门采用液控缓止式止回蝶阀液压系统，由阀门本体及液压驱动系统、电气控制箱组成。

液压系统由油箱、泵-电机组、控制阀组、回油滤器、蓄能器组、电器端子箱及油箱附件等组成，用于供应液压系统所需的压力。

采用Parke产品。

蝶阀靠液压驱动，开阀时由油泵电机提供动力，关阀时由蓄能罐内提供能量驱动阀门关闭，关阀时不需驱动电源。

依据出厂设计，蝶阀油站采用施耐德PLC（可编程控制器）进行控制。

PLC 用户程序不允许随便改动。

现场电动设备和仪表的信号均送至PLC，DCS送出开关阀的指令信号至PLC。

正常运行时切至自动，依靠PLC内部逻辑实现循泵、油泵和蝶阀的自动启停和保护启停功能。

循泵液控蝶阀工作原理及维护

电磁阀通电打开
（手动操作过程）
手动开阀操作：操作：手动按下电磁阀应急
按钮，蝶阀在重锤作用下按调定的角度和时间分快关和慢关两阶段关闭。
手动油泵
一般故障及排除方法
1.液压系统部分
故障情况
油泵不能建压
故障原因
1.电磁阀处于得电状态
排除方法
使电磁阀失电
2.溢流阀未调好或锥面有杂物
循泵液控蝶阀工作原理及维护
液控蝶阀特性
液控蝶阀＝电动闸阀＋逆止门目的：防止系统水锤危害在事故掉闸工况而需要紧急关阀时，蝶阀在没有动力电源和其他辅助关阀动力源的情况下，利用重锤势能和水力自闭作用，按两阶段关阀，即先快关至15 °左右，再慢关至全关。蝶阀首先在很短的时间内关至小开度，截断大部分水流，有效地控制压力水倒灌、水泵反转，继续缓慢地关闭，直至全关，减小并消除水锤危害，起到闸阀和止回阀的功能。循环水系统水锤分析最大正压水锤一般发生在两台泵并联运行且同时事故掉闸工况下泵出口门处，最大负压水锤一般形成点在凝汽器顶部。压力的大小与水泵出口门的关闭规律密切相关，选用液控蝶阀作为循环水泵出口门，可以较好地避免可能产生的水锤效应。
压力油进入无杆腔
额定压力由溢流阀调定关紧压力增加、松开压力减小
（全开后自动保压过程）
为保证油缸长期工作时压力不低于所需油压，使重锤不因油压力过低而下降，在液压系统油路中并联一蓄能器。一般情况下，蓄能器油压为额定值，当系统微量内泄漏时，蓄能器就向系统补油，当油压下降至压力开关设定下限值 ( 仍高于油缸所需油压 ) ，油泵电机启动将蓄能器充满油，达到压力开关设定上限值后，油泵电机停止运转，完成液压系统的自动补油保压，使蝶阀稳定在开位。

联合循环机组循环水泵出口液控蝶阀优化

设备管理与维修2019翼2（上）联合循环机组循环水泵出口液控蝶阀优化林建业（福建晋江天然气发电有限公司，福建晋江362251）摘要：某电厂燃气———蒸汽联合循环机组循环水泵出口液控蝶阀的工作原理，通过对循环水泵出口液控蝶阀进行改造优化，提高了液控蝶阀的运行安全可靠性。

关键词：联合循环；液控蝶阀；优化；运行安全中图分类号：TM611.3文献标识码：B DOI ：10.16621/ki.issn1001-0599.2019.02.410引言燃气—蒸汽联合循环机组以其启动快、调峰能力强的特点在电力系统中的应用日益广泛。

某电厂采用美国GE 公司生产的MS109FA 燃气—蒸汽联合循环机组，汽轮机为GE 公司生产的D10汽轮机，为三压、一次中间再热、单轴、双缸双排汽、（冲动式无抽汽）纯凝式机组。

汽轮机采用全周进汽，不设调节级。

由于汽轮机、燃气轮机和发电机同轴布置，燃气轮机启动时，汽轮机也跟随一起转动，随着转速的提高，汽轮机鼓风热量增加，汽轮机需要引入辅助蒸汽，用于冷却低压通流部分。

汽室抽真空系统的作用是清除汽轮机凝汽器中的空气和非凝结气体。

在汽轮机启动前以快速方式排除凝汽器中的空气和非凝结气体；在运行期间持续排出凝汽器中的空气和非凝结气体。

循环水系统水源为台湾海峡海水，采用扩大单元制直流供水系统，即1台机组配2台循环水泵，一条供水压力管和一条排水沟，每2台机组供水压力管之间设联络阀。

循环水系统向联合循环机组的低压缸排汽提供冷却水，同时也为开式冷却水系统提供冷却水源，用于闭冷器的冷却水。

汽轮机排汽共有3台真空变送器，在机组运行转速跃300r/min 后，有任意2台真空变送器的真空值约MARK VI （以VME 为基础的SPEEDTRONIC 燃气轮机和蒸汽轮机控制器，有Simplex （简化型）和TMR （三重冗余型）2种控制系统。

配备了基于Windows NT 的CIMPLICITY HMI 和控制系统Tool原box ）内部逻辑设定的定值，将会触发跳机以保证设备安全。

循环水泵液控蝶阀系统DCS改造

循环水泵液控蝶阀系统DCS改造作者：黄万武来源：《科技创新与应用》2018年第07期摘要：通过对电厂循环水液控蝶阀PLC控制系统、油路的研究，以及经过DCS控制改造，有效地解决就地PLC及其他电气设备故障率高的问题。

通过对文章的分析，希望对相关工作提供参考。

关键词：液控蝶阀；DCS控制；信号隔离中图分类号：TH318 文献标志码：A 文章编号：2095-2945（2018）07-0046-03Abstract： Through the study of PLC control system and oil circuit of circulating water hydraulic butterfly valve in power plant， as well as the improvement of DCS control， the problems of high failure rate of local PLC and other electrical equipment are effectively solved. Through the analysis of the article， the author hopes to provide a reference for the work concerned.Keywords： hydraulic butterfly valve； DCS control； signal isolation引言循环水系统是火电厂重要的辅机系统。

由于液控蝶阀兼有截断水流和止回阀两种功能，阀门在关闭时具有二阶段缓冲功能，有效防止由于突然停电或事故停泵时产生较大的水锤和压力波动，保护水泵和系统管路。

由此，全液压控制蝶阀在火力发电厂得到广泛的应用。

但在由于液控蝶阀控制系统故障导致的机组跳闸事故也是不少的。

福建省福能鸿山热电厂地处福建省泉州石狮市，一期2台超临界600MW燃煤发电机组采用东方汽轮机有限公司生产超临界抽汽凝汽式汽轮机，循环冷却水采用母管制循环冷却水供水系统，使用海水作为循环冷却水水源，配有4*75%容量循环水泵，出口液控蝶阀为铁岭阀门厂全液控止回蝶阀HD7Q42X-6ZN DN2200。

循环水泵DCS独立控制改造

■设备管理与改造♦Shebei Guanli yu Gaizao循环水泵DCS独立控制改造龙飞(四川广安发电有限责任公司，四川广安638017)摘要:循环水泵是发电厂重要的辅机，它的安全经济运行对机组的安全和稳定有着重要意义。

现结合广安电厂实际情况，对三期循环水泵DCS系统改为两台机组分别控制进行了详细阐述，对其中的关键技术与创新点进行了分析，可为同类型配置的电厂改造提供一定的借鉴经验。

关键词:循环水泵;DCS系统控制;独立改造0引言广安电厂三期循环泵采用DCS系统控制，三期#61、#62机组共4台循环水泵,循环水泵液控蝶阔及冷却水阀等设备共用一个380 V电源柜,4台循环水泵DCS配置一对远程站。

当电源柜发生故障，会造成4台循环水泵液控蝶阀、冷却水电动门误动。

当DCS远程站发生故障,会造成4台循环水泵无法监视和运行，甚至会造成循环水泵跳闸。

当单台机组大小修时无法进行检修工作,必须等机组全停时才能进行。

为了避免单台机组 DCS控制器故障或电源开关故障，造成三期循环水泵全停，对循环水泵的控制系统进行独立改造。

1概述为提高循环水泵的安全运行和控制水平,我们对两台机组的循环泵控制系统进行了独立改造。

新増加一面就地设备电源电源控制柜,#61、#62机组电动门和液控蝶阀单独使用电源,增加一对远程节点远程模块，使#61机#1、#2循环水泵保持在原有控制中，邮2机#3、#4循环水泵使用新增加远程节点远程模块，接入#62机DCS控制系统中进行操作和监视,在循环泵房安装远程I/O模件，通过通信模件经通信电缆远传至M2 机DCS的电子间，与DCS的控制器相连，控制逻辑功能由DCS 实现。

2现状广安电厂三期机组DCS系统为OVATION,其中#61机组采用OVATION1.8版本，控制器采用OCR161;站2机组采用OVATION3.5.1版本，控制器采用OCR1100。

#61机组及#62机组间可实现多网通信，不能做映射点。

浅谈某9FA燃气-蒸汽联合循环机组循环水泵液控蝶阀升级改造路径

66研究与探索Research and Exploration ·改造与更新中国设备工程 2019.09 (下)福建某燃气电厂拥有4×350MW 燃气蒸汽联合循环的发电机组，设备采用GE 公司的PG9351FA 型燃气轮机、D10型蒸汽轮机和390H 型的发电机，且为单轴室内布置，余热锅炉采用杭州锅炉厂的NG-901FA-R 型自然循环卧式锅炉，室外布置。

燃机、汽轮机和发电机由GE 的MARK VI 系统控制，余热锅炉由美国西屋公司的分散控制系统控制。

MARK VI 系统控制与DCS 控制系统通过通信接口实现对整套机组的监控。

8台循环水泵的液控蝶阀由邵阳维克液压有限公司提供型号为YZ-8900液控蝶阀。

1 循环水泵液控蝶阀控制原理及作用（1）循泵液控蝶阀作用。

某燃气电厂循环水泵液控蝶阀由远程DCS 和就地PLC 共同控制。

液控蝶阀可单独启停，也可和循环水泵联锁启停，实现自动控制。

液控蝶阀开启主要靠液压驱动，液控蝶阀开启时由液压油泵电机提供油动力，当循环水泵失电停运时，控蝶阀关闭时靠升起的重锤提供动力，由液控蝶阀PLC 程序里自动按设定好的程序先快关过程截断大部分水流，防止倒流，然后慢关至全关，慢关过程起到缓冲和截止的作用，消除水锤对阀门的危害。

（2）循泵液控蝶阀控制原理。

液控蝶阀能够实现自动控制，蝶阀靠液压油系统驱动，按下开阀按钮时，油泵电机启动，蝶阀重锤随液压油压上升而慢慢升起，蝶阀慢慢打开；当蝶阀开至全开后，油泵电机停止运行。

关阀过程中，电磁阀1YV 得电，在重锤重力作用下，蝶阀开始关闭。

蝶阀有电动和手动两套系统用用于阀门的开启和关闭。

该蝶阀具有电气自动控制的开关阀系统、泵阀联动系统、远程控制、自动补油行程开关、泵阀联动行程开关等。

2 循环水泵液控蝶阀出现的问题某燃气电厂投产至今以来，出现过许多的故障问题，现将循环水泵及液控蝶阀的故障情况总结如下。

（1）循环水泵液控蝶阀油泵由油压压力开关高低值实现自动控制启停，曾出现过压力开关设定值偏移，油泵压力建立不起来，油泵压力开关的可靠性差以及循环水泵在开泵或液控蝶阀开阀门的过程中时间过长导致开失败，以至于启泵失败。

1-#4循环水泵相关逻辑的修改,修改后对机组各工况运行有何影响

1-#4循环水泵相关逻辑的修改，修改后对机组各工况运行有何影响相关逻辑：1、启动、投备用逻辑中，因冷却水全部走电磁阀旁路，循环水泵冷却水电磁阀关--禁止启动和禁止投备用可删除2、启动、投备用逻辑中，因冷却水全部走电磁阀旁路，循环水泵冷却水和电机冷却水流量低---禁止启动和禁止投备用都可删除3、因为目前#21机、#22机循环水供回水管路连通，运行循环水泵跳泵后，备用泵启动须17秒，若循环水泵全停，延时20秒跳机，建议改变循环水泵启动逻辑，缩短启动时间。

（如何改？）4、因为目前#21机、#22机循环水供回水管路连通，一台机运行循环水泵全跳泵后，无论冬季、夏季工况，在两台机运行、有两台以上循环水泵可运行的情况下，建议可将“循环水泵全停，延时20秒跳机”逻辑屏蔽。

5、因为目前#21机、#22机循环水供回水管路连通，一台机运行循环水泵全跳泵后，无论冬季、夏季工况，在两台机运行、有两台以上循环水泵可运行的情况下，建议可将“循环水泵全停，禁止启动给水泵”逻辑屏蔽（该逻辑未找到，须咨询热工，应了解是否影响功能组启动机组的逻辑）。

6、因为目前#21机、#22机循环水供回水管路连通，一台机运行循环水泵全跳泵后，无论冬季、夏季工况，在两台机运行、有两台以上循环水泵可运行的情况下，建议可将“循环水泵全停，禁止启动热网循环水泵”逻辑屏蔽（该逻辑未找到，须咨询热工）。

7、因为目前#21机、#22机循环水供回水管路连通，一台机运行循环水泵全跳泵后，无论冬季、夏季工况，在两台机运行、有两台以上循环水泵可运行的情况下，建议可将“循环水泵全停，联跳冷却水升压泵”逻辑屏蔽。

8、因为目前#21机、#22机循环水供回水管路连通，一台机运行循环水泵全跳泵后，无论冬季、夏季工况，在两台机运行、有两台以上循环水泵可运行的情况下，建议可将“循环水泵全停，禁止启动冷却水升压泵”逻辑屏蔽。

9、因为目前#21机、#22机循环水供回水管路连通，一台机运行循环水泵全跳泵后，无论冬季、夏季工况，在两台机运行、有两台以上循环水泵可运行的情况下，建议可将“循环水泵全停，联跳真空泵”逻辑屏蔽10、因为目前#21机、#22机循环水供回水管路连通，一台机运行循环水泵全跳泵后，无论冬季、夏季工况，在两台机运行、有两台以上循环水泵可运行的情况下，建议可将“循环水泵全停，禁止启动真空泵”逻辑屏蔽。
