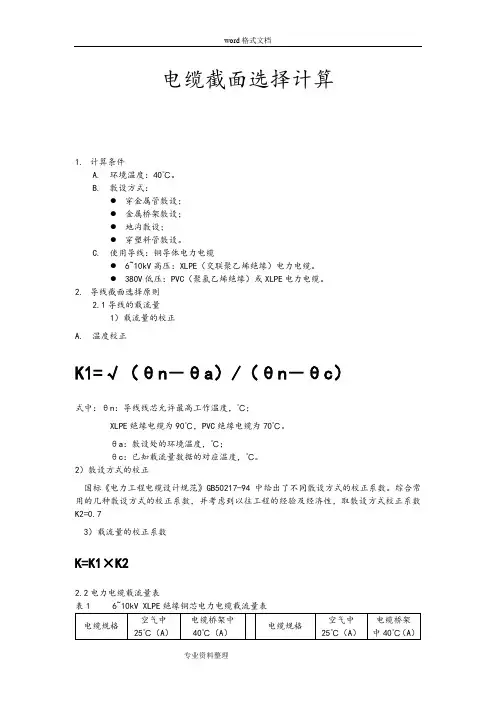

电缆截面选择计算1.计算条件A.环境温度：40℃。
B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。
C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。
●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。
2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。
θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。
2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。
综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。
C：电动机馈线C=15320；其他馈线C=13666 2）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。
K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。
2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。
（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。
电缆截面计算书、说明书
第1页共2页
额定电流 脱扣器电 流 IR (A) IN (A)
0.70 0.90 1.20 1.60 2.00 2.80 3.70 5.30 7.00 9.00 12.00 16.00 21.00 23.00 30.00 37.00 43.00 56.00 59.00 72.00 85.00 105.00 140.00 165.00 210.00 250.00 300.00 300.00 360.00 380.00 420.00 430.00

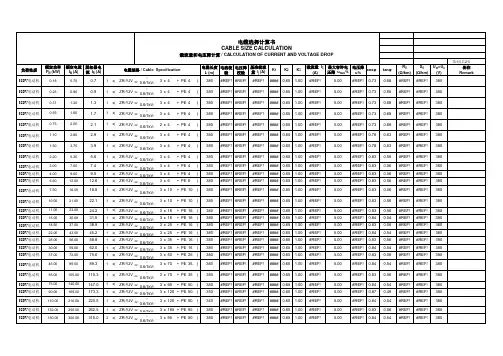

电缆长度 电流校 电压降 基准载流 K1 量 Ij (A) L (m) 验 校验 ) 380 #REF! #REF! #REF! #### ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 350 340 380 380 380 380 380 380 380 #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### ####
高压电缆截面选择计算书(借鉴资料)
电缆截面选择计算1.计算条件A.环境温度：40℃。
B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。
C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。
●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。
2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。
θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。
2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。
综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。
C：电动机馈线C=15320；其他馈线C=136662）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。
K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。
2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。
（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。
电缆截面选择计算书word精品文档6页

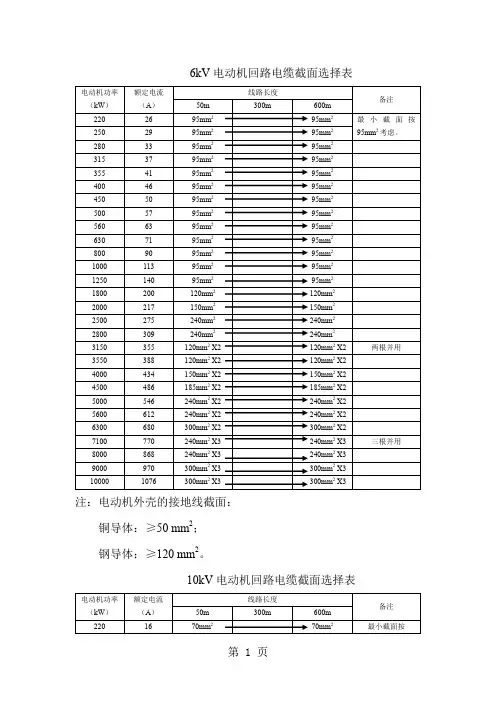

6kV电动机回路电缆截面选择表
注：电动机外壳的接地线截面：
铜导体：≥50 mm2；
钢导体：≥120 mm2。
10kV电动机回路电缆截面选择表
注：电动机外壳的接地线截面：铜导体：≥50 mm2；
钢导体：≥120 mm2。
380V电动机回路PVC电缆截面选择表
第 3 页
续380V电动机回路PVC电缆截面选择表
说明：根据《低压配电设计规范》GB50054-95，相线芯线截面S（mm2）≤16，采用四芯等截面电缆；
相线芯线截面16＜S（mm2）≤35，采用PE线截面为16（mm2）的四芯电缆；
相线芯线截面S（mm2）＞35，采用PE线截面为S/2（mm2）的四芯电缆。
第 4 页
380V电动机回路XLPE电缆截面选择表
第 5 页
续380V电动机回路XLPE电缆截面选择表
说明：根据《低压配电设计规范》GB50054-95，相线芯线截面S（mm2）≤16，采用四芯等截面电缆；
相线芯线截面16＜S（mm2）≤35，采用PE线截面为16（mm2）的四芯电缆；
相线芯线截面S（mm2）＞35，采用PE线截面为S/2（mm2）的四芯电缆。
第 6 页。
电缆截面选择计算书
电缆截面选择计算书电缆截面选择计算书是电力工程中一项非常重要的计算任务，其基本目的是确定电缆所需的最佳截面积，以确保电缆安全可靠地传输所需的电能。
这项计算任务需要综合考虑电气负荷、传输距离、电压水平以及其它多种参数因素，因此需要进行比较精确的计算和分析。
本文将为读者介绍电缆截面选择计算书的基本概念、计算原理、应用范围及实际应用过程中需要注意的事项等方面的内容。
一、电缆截面选择计算书的基本概念电缆截面选择计算书通常是工程师或技术人员编制的针对具体电力工程项目的计算方案。
这个计算方案中包括了电缆所应承担的最大电流负荷，电缆的电学特性，电缆长度，电气系统的工作电压及功率因数等多个参数。
通过对这些参数进行详细分析和计算，能够得出针对该工程项目的最佳电缆截面配置方案。
针对电缆的截面选择计算工作，核心的计算公式主要包括：$$I_{th}=\frac{K\cdot n\cdot\eta}{D}\left(\frac{T_{ambient}+T_{cable}}{2}\right)^{\alpha}$$ $$S = \frac{\sqrt{3}K_2R_{con}}{\Delta U}$$其中$I_{th}$是电缆的最大允许电流负荷；$K$是电缆绝缘材料的物理常数；$n$是电缆绕组数目；$\eta$是电缆的绕组功率因数；$D$是电缆直径；$T_{ambient}$是环境温度；$T_{cable}$是电缆温度；$\alpha$是温度系数；$S$是电缆的最小截面面积；$K_2$是工程常数；$R_{con}$是电缆的电阻；$\Delta U$是电缆运行的电压降。
二、电缆截面选择计算书的应用范围电缆截面选择计算书主要适用于各种电力工程项目中需要采用电缆进行电力传输的情况。
比如，电缆在楼宇、电站、电力建设工程中应用广泛。
工程师可以根据这些电力工程项目需要，编制出不同的电缆截面选择计算书。
如果在电缆截面选择计算书应用过程中遇到问题，可以结合具体情况参考电缆生产厂家提供的技术手册，进一步明确计算过程，达到更加准确的结果。
电缆选型计算书

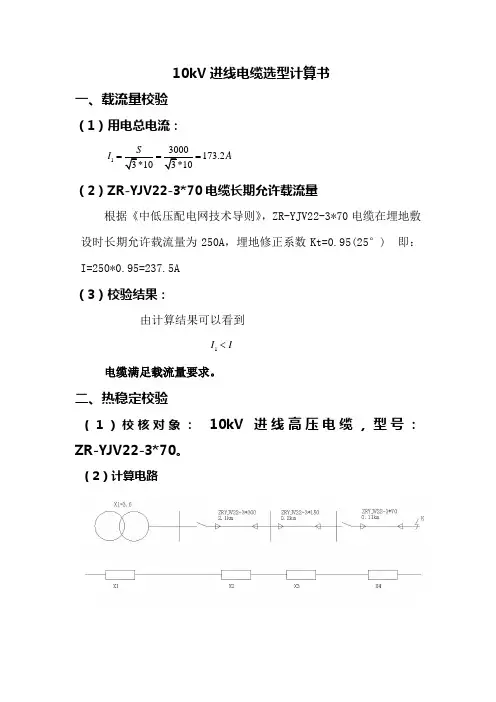

10kV进线电缆选型计算书一、载流量校验（1）用电总电流：1173.2I A===（2）ZR-YJV22-3*70电缆长期允许载流量根据《中低压配电网技术导则》，ZR-YJV22-3*70电缆在埋地敷设时长期允许载流量为250A，埋地修正系数Kt=0.95(25°) 即：I=250*0.95=237.5A（3）校验结果：由计算结果可以看到II<1电缆满足载流量要求。

二、热稳定校验（1）校核对象： 10kV进线高压电缆，型号：ZR-YJV22-3*70。
（2）计算电路（3）K点短路电流计算：参考电缆选型资料，ZR-YJV22-3*70电缆阻抗为：X1=0.36欧(三洲站大运行方式阻抗)X2+X3+X4＝0.073(欧/Km)*2.1Km +0.084(欧/Km)*0.2Km+0.091(欧/Km)*0.1Km+=0.179欧211.24k I kA === （4）YJV22-70mm2电缆的最大允许短路电流计算：302010)20(1)20(1ln -⨯⨯-+-+=tA a a akp C I s v zk θθ 式中:A －－电缆导体的截面70mm 2v C －－电缆导体的热容系数，焦／厘米3〃℃（铜导体3.5，铝导体2.48）k －－20℃的导体交流电阻与直流电阻之比（70mm 2取 1.001，95mm 2取1.003，120mm 2取1.006，150mm 2取1.008，185mm 2取1.009，240mm 2取1.021，400 mm 2取1.025）t —故障切除时间（取0.5秒）α—导体电阻系数的温度系数（铜导线0.00393，铝导线0.004） θs －－短路时导体或接头的允许温度 （铜取230℃，铝取200℃）θ0－－短路前导体的运行温度 (取90℃)ρ20---20℃时导体的电阻系数,欧〃毫米/米(铜导体0.0184,铝导体0.031)故：310zk I -= 计算得13.01zk I kA =（5）校验结果： 由计算结果可以看到 zk k I I <2电缆满足热稳定要求。
高压电缆截面选择计算书
高压电缆截面选择计算书高压电缆截面选择计算书是一种非常重要的工具，它可以帮助工程师们在设计电路的时候选择合适的电缆截面，从而保证电路正常运转并提高电力系统的可靠性和安全性。
在本文中，我们将详细介绍高压电缆截面选择计算书的相关内容，包括什么是高压电缆、为什么需要选择合适的电缆截面、电缆截面的计算方法以及高压电缆截面选择计算书的使用方法等。
一、什么是高压电缆高压电缆是指运输高电压电能的一种特殊电缆，其额定电压一般在1KV以上。
高压电缆由导体、绝缘材料、套管和护层等部分组成，用于输送电力、信息或电信信号。
在电力系统中，高压电缆主要用于输电、变电所间的连接和设备内部的连接。
二、为什么需要选择合适的电缆截面在设计电路时，选择合适的电缆截面是非常重要的。
如果电缆截面过小，将导致电缆发热、电阻增加、电压降低等问题；如果电缆截面过大，将导致工程投资增加、金属消耗增加等问题。
因此，选择合适的电缆截面是非常必要的，可以避免不必要的损失，并提高电力系统的可靠性和安全性。
三、电缆截面的计算方法电缆截面的计算方法主要有四种，分别是按电压降、按电流密度、按功率密度和按综合性能等。
1、按电压降计算法按电压降计算法是最常用的电缆截面计算方法。
它基于电阻的原理，根据电路中电流的大小和电缆截面的电阻值来确定电压降。
按电压降计算法的公式如下：电压降= 电流× 电缆长度× 电缆电阻根据上述公式，我们可以推导出电缆截面的计算式：电缆截面= 电流× 电缆长度× 系数÷ 允许电压降其中，系数是一个修正系数，其值一般取1.2-1.5。
允许电压降是根据电路电压确定的最大允许电压降，其值通常为5%至10%。
2、按电流密度计算法按电流密度计算法是根据电缆的截面积计算电流密度，然后根据电缆材料的热学参数来计算电缆允许的最大负荷电流，从而推导出电缆截面的大小。
按电流密度计算法的公式如下：允许电流= 截面面积× 电流密度最大允许电流是由电缆材料的热学参数决定的，其值一般为1.5-2A/mm²。
高压电缆选型
按照以下情况而定：1 根据电缆敷设的、使用地点及使用环境,选择电缆的绝缘方式如、交链聚乙、橡胶绝缘烯等；2 根据电缆的敷设环境,选择电缆外壳保护方式如、钢丝等；3 根据电缆使用的,选择电缆的；4 根据电缆回路,选择电缆的截面。
5 所谓10KV不考虑,是指该的热稳定值比较高,按此热稳定值选择的电缆最小截面已经很大如180或240平方毫米截面 ,在此截面的范围内,无论的大小,都是按热稳定最小截面选择电缆。
但是如果负荷容量额定电流大于确定的最小电缆截面的额定,当然还是需要考虑载流量的。
10kv高压表如下：向左转|向右转导线截面积与的计算一、一般铜导线的安全是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围： S=< I / 5~8 >=0.125 I ~0.2 I mm2 S-----铜导线截面积 mm2 I----- A三、功率计算一般负载也可以成为用电器,如点灯、冰箱等等分为两种,一种式电,一种是电。
对于电的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф,其中日光灯负载的功率因数cosф=0.5。
不同电功率因数不同,统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是I=P/Ucosф=6000/220*0.8=34 A 但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般0.5。
220kV-2500mm2电缆载流量计算书-
YJLW02-Z 1×2500mm2 127/220kV 电缆载流量一、电缆截面图及说明YJLW02-Z 1×2500mm2 127/220kV序号电缆结构厚度（mm）尺寸（mm）①导体60.4 60.4±0.5②半导电特多龙带0.8 62.0③导体屏蔽 1.5 65.0④XLPE绝缘24.0 113.0±1.5⑤绝缘屏蔽 1.0 115.0±1.5⑥半导电缓冲阻水带 4.2 123.4⑦皱纹铝护套 2.8 143.1±2.0⑧半硬质阻燃PVC护套（含沥青防护层及石墨半导电层）5.0 153.1±2.0二、载流量计算书 使用条件及必要系数：按照IEC 60287具体计算公式如下:()[]()()()43212114321115.0T T nR T nR RT T T T n T W I d +++++++++-∆=λλλθ其中:I:载流量 (A)△θ:导体温度与环境温度之差(℃) R :90℃时导体交流电阻(Ω/m)n : 电缆中载流导体数量 W d :绝缘介质损耗 λ1:护套和屏蔽损耗因数 λ2:金属铠装损耗因数T 1:导体与金属护套间绝缘层热阻 (K ·m/W) T 2:金属护套与铠装层之间内衬层热阻(K ·m/W) T 3:电缆外护层热阻 (K ·m/W)T:电缆表面与周围媒介之间热阻(K·m/W)4电缆连续载流量主要计算参数数据表注：有效散热周长是指方函的底部宽加上两个高，因为方函顶部可能暴露于阳光下，所以不算在内。
沈阳古河电缆有限公司提供2011.8.23。
最全电缆截面选择计算书
项目名称：工程
业主：
低压三相配电系统
电缆型号：YJV
额定电压：380V 50 Hz母线短路电流：50KA
允许的最大电压降：正常运行时压降： 5.0%起动时压降：15%
最大允许温度：正常运行时:90o C短路时:250o C
电缆敷设方式：:桥架中敷设(校正系数K1)电缆间距:D(校正系数K2)
埋深：0(校正系数K3)
环境温度：TA=35o C土壤热阻：度C.cm/W(校正系数K4)载流量校正系数：K1= 1.05K2=0.8K3=0.8K4=1
高压三相配电系统
电缆型号：YJV
额定电压：6KV 50 Hz母线短路电流：31.5KA
允许的最大电压降：正常运行时压降： 2.0%起动时压降：15%
最大允许温度：正常运行时:90o C短路时:250o C
电缆敷设方式：:桥架中敷设(校正系数K1)电缆间距:D(校正系数K2)
多层并列：(校正系数K3)
最热月日平均温度TA=35o C土壤热阻：度C.cm/W(校正系数K4)载流量校正系数：K1= 1.05K2=0.8K3=0.8K4=1。
按经济电流密度选择高压电缆截面公式
按经济电流密度选择高压电缆截面公式摘要：一、背景介绍二、经济电流密度的概念及影响因素三、高压电缆截面选择的重要性四、选择高压电缆截面的方法五、经济电流密度选择高压电缆截面公式六、总结正文：一、背景介绍随着社会经济的快速发展，电力系统的基础设施建设也在不断完善。
高压电缆作为电力系统中的重要组成部分，其安全性、可靠性和经济性一直受到人们的广泛关注。
为了保证电力系统的正常运行，选择合适的高压电缆截面是非常重要的。
而经济电流密度选择高压电缆截面公式则是其中的关键。
二、经济电流密度的概念及影响因素经济电流密度是指在一定条件下，使输电导线在运行中，电能损耗、维护费用和建设投资等各方面都是最经济的电流密度。
它受到线路的输送功率、距离、线路条件、投资成本、运行费用等因素的影响。
三、高压电缆截面选择的重要性高压电缆截面的选择关系到电力系统的安全、稳定和经济运行。
如果截面选择过大，会导致线路投资成本增加；如果截面选择过小，则可能使电缆在运行中过载，影响电力系统的稳定性和安全性。
四、选择高压电缆截面的方法目前，选择高压电缆截面的方法主要有经验公式法、电弧炉法、经济电流密度法等。
其中，经济电流密度法是一种比较科学的方法，它不仅考虑了电缆的运行安全，还考虑了线路的投资成本和运行费用。
五、经济电流密度选择高压电缆截面公式根据经济电流密度的定义，可以得到高压电缆截面的选择公式为：S = I / (J × C × ρ × L)其中，S 为高压电缆截面（单位：平方毫米）；I 为线路的输送功率（单位：万千瓦）；J 为线路条件系数；C 为电缆的电容量（单位：乏/千米）；ρ为电缆的电阻率（单位：欧姆·米）；L 为线路长度（单位：千米）。
六、总结经济电流密度选择高压电缆截面公式是一种科学的计算方法，它综合考虑了线路的输送功率、电缆的电容量、电阻率以及线路长度等因素，为选择合适的高压电缆截面提供了依据。
关于高压电缆接地电缆截面的计算与选择
据，再将数据进行加工处理按照对 应的格 式存储在 ＭＩＳ系统 的服务器 中
（４）在网络互联 中采取光缆连接 ，确保强 电磁场 不能对信 号进行干
去 ，通过 以上 的一个数据的流程 ，电厂 内部的每个 ＭＩＳ系统的终端用户 扰 。
都可 以从 自己的终端上直接调动和 了解 到电厂 内部的所有 实时系统 中
的 电厂生产和 管理采用 计算机 系统 的通信协议进行针对性 、标准性 的开 ４ 结束语
发 ，使得 ＴＣＰｆｌＰ技术主要作用于传输 和网络层上，标准协议用于应用层
市场上对电力 已经看做是商品的形式，所 以在 竞价上 网中对 电Ｊ‘提
上 。③保证时间上 的准确性 ，保持和 卫星天文 时钟 ＧＰＳ同步 ，保证信息的 出了很多是否安全，是否可靠上的问题和 要求。通 过对 厂级计算机 网络
（５）充分利用 网控系统对数据 的处理能力，减 小二次处理的工作量 。
分析出的实时数据 ，从而完成整个 厂级 的计算机网络互联系统 。
（６）在进行 ＭＩＳ数据库登陆 的时候要 用实时登陆，在 网桥 上就应该
该系统有七个特 点：① 因为是多个实 时监控 系统和 ＭＩＳ进行 的互 完 成 ＵＤＰ数 据 包 到 Ｏｒａｃｌｅ数 据 库 的 转 化 。
【文章编号 】１００４—７３４４（２０１３）０７—００９８—０２
关 于高压 电缆接 地 电缆截 面 的计算 与选择
剥、阳
（国核电力规划设计研究院重庆有限公 司 重庆市 渝北区 ４０１１２１）
摘 要 ：随着社会 的快速 发展，科技力量 的增 大，人们对 电量 的需求也是 与 日俱增 ，这就 使得 电力设备 不断扩大 。在 扩大的 同时， 一 些 变 电所 以前选择架空输 电，但随着架空输 电的局限不断暴漏 出来 ，越来越 多的变电所选择高压 电缆输 电。而高压 电缆输 电需要注 意一些 问题 ，对接地 电缆截 面需要做 好计算 ，并根据 计算 ，选择 最优截面 ，这 样才能确 保高压 电缆运行 正常 ，提 高人民的 生活 水平 ，为 社会 做 出 杰 出 的贡 献 。
35kV电缆选型计算书
35kV 电缆选型计算书一、按持续允许电流选择：电源输出容量按16kW 考虑，U ＝35kV ，额定电Ig=16000/0.9/35/√3=293 A ； 电缆敷设于电缆沟中，根据《电力工程电缆设计规范》表D.0.1、D.0.5，环境温度校正系数取1.0，多根并列敷设校正系数为2根取0.9则Ixu ≥293/0.9=326A选用YJY23-26/35-3×185型三芯电缆,每根载流量为437A 。
二、按电压损失效验：U ＝35000V ，L ＝1.4kM ，cos Φ=0.9， I ＝293A根据电力工程电气设计手册1，附表4-13知：r ＝0.103Ω/km ；x ＝0.113Ω/km （r 为35kV 三芯电力电缆每公里的电阻值，x 为35kV 三芯电力电缆每公里的电抗值）.压降 )sin cos (173%ϕϕx r L I UU g +=∆ =0.29%，满足规范对于电缆压降的要求。
三、按短路电流热稳定性效验：35kV 短路时电流为18.8kA ，短路持续时间为0.3s, 短路热效应Q=I 2t=1.06032×108， 电缆热稳定系数为)20(1)20(1ln 1-+-+=p m K Jq C θαθαραη，（C1=17667.71, C2=13587.15）本次选用截面为185mm 2与240mm 2铜芯电缆电缆，α=0.00393(1/C °),ρ=0.0184×10-4（Ωcm 2/cm ），K 185=1.009，K 240=1.021,短路时允许最高温为250 C °，导体最高工作温度为90 C °A,B,C 组电缆导体允许最小截面75.33949102=⨯≥C Q SD,E 组组电缆导体允许最小截面75.78617102=⨯≥C Q SYJY23-26/35-3×185电缆截面为185mm2，YJY23-26/35-3×240电缆截面为240mm2，满足规范对于短路热稳定性的要求。
电缆选型计算书
电缆选型计算书一、原始资料1、本工程采用组件容量270WP，参数如下:2、本工程采用组串光伏逆变器参数如下:二、电缆选型根据GB50127-2007《电力工程电缆设计规范》，光伏方阵场电缆截面积选取应符合以下三个条件：（1）电缆的持续工作电流不高于电缆允许的载流量；（2）电缆截面积不小于短路热稳定要求的最小截面积；（3）尚需按照经济电流截面积选择电缆截面积。
电力工程电缆设计规范附录B提供了电力电缆经济截面积选择的方法，但由于光伏发电的特殊性，这一方法不能直接应用于汇集电缆截面积选取。
实际上，随着计算机技术的应用越来越广泛，且电缆截面积优化的边界条件变化很快，采用该规范附录B中的公式或查表的方式来计算电缆的经济截面积已经不能适应时代的要求。
所以，本项目依据条件（1）、（2）进行电缆选型。
组件之间及组串至组串逆变器之间直流电缆选用专用光伏电缆PV1-F型电缆。
交流电缆选用ZC-YJV22型电缆。
1、载流量选择组串至逆变器的直流电缆选择：270W组件工作电流为8.73A，短路电流为9.18A，组件串联后工作电流也为8.73A：I（直）=P/（工作电压×U）=270×24/(30.9×24)= 8.734A查询载流量选择PV1-F-1*4mm2。
组串逆变器至交流汇流箱的交流电缆选择，最大连续电流为：I=S/（√3×U）=50000/(√3×500)= 57.74A查询载流量选择ZC-YJV22-0.6/1KV-3*25。
同理计算其他电缆型号，详见下表：二、电压损失计算公式如下：电压降百分比U%=△U/Un；电压损耗△U=IR；计算电流I=P/1.732*Un*COSØ（其中P为功率，Un为额定电压，COSØ为功率因素）；线路电阻R=ρL/S（其中为电阻率，L为电缆长度，S为电缆截面积）。
依据铜电阻率为1.75 ×10-8Ωm（20℃），功率因素取1。
高压电缆截面选择计算书
电缆截面选择计算1.计算条件A.环境温度：40℃。
B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。
C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。
●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。
2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。
θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。
2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。
综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。
C：电动机馈线C=15320；其他馈线C=13666 2）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。
K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。
2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。
（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。
10kv高压电缆计算公式
10kv高压电缆计算公式高压电缆是一种用于输送高电压电能的电力设备。
在电力传输和配电系统中，高压电缆起着至关重要的作用。
为了确保其正常运行和安全使用，我们需要进行一些计算，以确定高压电缆的参数和特性。
一、电缆电流计算公式高压电缆的电流是其最重要的参数之一，也是设计和选择电缆的基础。
根据电力系统的负荷情况和电气设备的需求，我们可以通过以下公式计算高压电缆的电流：I = P / (U × √3 × cosφ)其中，I表示电流，单位为安培（A）；P表示负荷功率，单位为千瓦（kW）；U表示电压，单位为伏特（V）；√3表示3的平方根，约等于1.732；cosφ表示功率因数。
根据给定的负荷功率和电压，可以计算出高压电缆所需的电流。
这有助于我们选择合适的电缆容量和规格，确保电缆能够承受负荷并正常运行。
二、电缆截面积计算公式电缆的截面积是确定其导体尺寸和电阻的重要参数。
根据高压电缆的电流和额定电压，我们可以使用以下公式计算电缆的截面积：S = I / (K × U × √3)其中，S表示截面积，单位为平方毫米（mm²）；I表示电流，单位为安培（A）；K表示电缆的载流量系数，根据电缆的散热和周围温度等因素确定；U表示电压，单位为伏特（V）；√3表示3的平方根，约等于1.732。
通过计算得出的截面积，我们可以选择适当的电缆规格和型号，以满足电流传输的要求，并确保电缆的安全和可靠性。
三、电缆电阻计算公式电缆的电阻是其输电能力和负载能力的重要指标之一。
根据电缆的材料、长度和截面积，我们可以使用以下公式计算电缆的电阻：R = ρ × L / S其中，R表示电阻，单位为欧姆（Ω）；ρ表示电缆材料的电阻率，单位为欧姆·米（Ω·m）；L表示电缆的长度，单位为米（m）；S表示电缆的截面积，单位为平方米（m²）。
通过计算电缆的电阻，我们可以评估电缆的导电能力和电能损耗情况，为电力系统的设计和运行提供参考。
电缆截面的计算
1、电缆截面选择电力电缆平均每公里、每平方毫米的电阻为18欧姆，电力电缆上的电压降不得超过5%，即不得超过10V。
可根据公式：10≥(P/U)*2*18*L/S其中:S表示电力电缆的横截面积,P表示外场子设备的功率,U表示电压,L表示距离。
2、设备用电估算根据国家电缆生产标准，电缆的电阻率应为：18Ω/Km·mm2。
使用VV22-2×Xmm2电缆Km回路阻抗为：2×18/X设备的动态功耗为YW，工作电流为Y/220本设计中车辆监测器距收费站最远距离为ZKm，因此设备回路压降为：(Y/220)×Z×(2×18/X )回路压降小于5%，满足设备使用要求3、工程上常用的估算公式：KW×距离/360＝截面积电工必须要掌握的----电缆截面估算#1先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。
【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
YJLW02电缆计算书
YJLW02-64/110Kv 交联聚乙烯电力电缆计算书1.电缆结构图一图一是某厂家YJLW系列电缆的电缆结构的主要规格参数。
本次计算以YJLW02-64/110Kv 1*300mm2规格的电缆进行计算。
电气参数如下表：参数名参数描述来源数值单位I电缆的负载电流实际测试数据虚拟计算值Aθo电缆导体表面温度实际测试数据虚拟计算值°Cθc电缆导体温度计算值虚拟计算最高90°C Ro导体在20°C时的直流电阻电缆的规格说明包含0.601*10^-4Ω/mα线芯20°C时的每度温度系数常数根据导体材质查表获得0.00393（铜芯）1/°CDc线芯外直径电缆的规格说明20.6mm2.100%负载稳态载流量计算1.导体交流电阻计算导体直流电阻：R’=Ro*[1+α*(θc-20)]=0.601*10^-4*[1+0.00393*(90-20)]=7.663*10^-5 (Ω/m)集肤效应因数Ys：Xs^2 = 8πf*10^-7/R’ = 1.64Ys = Xs^4/（192+0.8Xs^4）= 0.014邻近效应因数Yp：取s = 250mm；Xp^2 = 8πf*10^-7/R’ = 1.64Yp = 0.0004交流电阻R:R = R’*(1+Ys+Yp) = 7.773*10^-5 (Ω/m)2.介质损耗Wdω= 2πf；ε= 2.5；tgδ=0.001电容：C=1.307*10^-10 (F/m)介质损耗Wd：Wd = ω.c.(Uo^2).tgδ=0.129 (W/m) 3.金属护套损耗因素λ1ρs = 2.84*10^-8 (Ω.m)αs=0.00403 (1/°c)η=0.8ds = (Da + Ds)/2 = 0.074 ms = 200 (mm)As=π.ds.ts=4.65*10^-4 m^2Rs=7.166*10^-5 (Ω.m)交叉互联的单芯电缆涡流损耗：计算结果：β1=117.9gs=1.0125m=0.4384λo=0.0517△1 = 0.01λ=0.054.热阻计算绝缘层热阻T1：计算结果：T1=0.697 km/w外被层热阻T3：计算结果：T3=0.088 km/w5.稳态载流量计算代入各个参数计算I ≈850A3导体温度计算假设表皮温度θo = 35°C，电流 800A代入各参数计算得出θc ≈ 81.4 °C。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术资料
电缆截面选择计算
计算：黄永青
2005年7月28日
1.计算条件
A.环境温度：40℃。
B.敷设方式：
●穿金属管敷设；
●金属桥架敷设；
●地沟敷设；
●穿塑料管敷设。
C.使用导线：铜导体电力电缆
●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。
●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。
2.导线截面选择原则
2.1导线的载流量
1）载流量的校正
A.温度校正
K1=√（θn－θa）/（θn－θc）
式中：θn：导线线芯允许最高工作温度，℃；
XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。
θa：敷设处的环境温度，℃；
θc：已知载流量数据的对应温度，℃。
2）敷设方式的校正
国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。
综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.7
3）载流量的校正系数
K=K1×K2
2.2电力电缆载流量表
表1 6~10kV XLPE绝缘铜芯电力电缆载流量表
表2 0.6/1kV PVC绝缘电力电缆载流量表
表3 0.6/1kV XLPE绝缘电力电缆载流量表
2.3短路保护协调
1）6~10kV回路电力电缆短路保护协调
S≥I×√t×102/C
式中：S：电缆截面，mm2；
I：短路电流周期分量有效值，A；
t：短路切除时间，秒。
C：电动机馈线C=15320；其他馈线C=13666
2）380V低压回路电力电缆短路保护协调
●配电线路的短路保护协调
S≥I×√t/K
式中：S：电缆截面，mm2；
I：短路电流有效值（均方根值），A；
t：短路电流持续作用时间，秒。
K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143
●380V电动机回路短路保护协调
电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。
2.4电缆的最小截面
A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。
（在新设计的工程中应根据短路电流数据进行计算）
B.低压电力电缆：最小截面：4 mm2。
对于二次配电的容量较小或小功率电动机的电缆线路其截面经校核后可选为2.5 mm2。
C.交流控制回路的控制电缆最小截面
-电流回路：最小截面：≥2.5 mm2；
-电压回路：最小截面：≥1.5 mm2；
-其他回路：最小截面：1.5 mm2。
D.数字信号和模拟信号控制电缆最小截面：≥0.5 mm2，有特殊要求的数字通信电缆按设备
制造厂要求选择。
2.5线路的电压降
电动机起动时从配电盘到电动机端子之间线路的允许电压降在10~12%以内，正常运行时线路的电压降在2%以内。
线路电压降计算公式：
ΔU%=K（Rcosφ+Xsinφ）I l/10Un
式中：ΔU%：线路电压降百分数，%；
Un：标称电压，kV；
R，X：线路单位长度的电阻和感抗，Ω/km；
I：负荷计算电流，A；
l：线路长度，km；
cosφ：功率因数。
其中：X=2πf L
L=（2ln（Dj/r）+0.5）10-4
L：电缆每相单位长度电感量，H/km；
f：频率，Hz；
Dj：几何均距，cm；
r：电缆主芯线半径，cm；
K值：
（1）三相平衡负荷线路：K=√3；
（2）接于线电压的单相负荷线路：K=2；
（3）接于相电压的两相-N线平衡负荷：K=1.5√3。
（4）接于相电压的单相负荷：K=2，式中Un为标称相电压，kV。
3.计算结果
6~10kV和380V电动机回路电缆截面选择见表4-1、表4-2和表5-1、表5-2。
4.几点说明
4.1关于电力电缆的载流量
表1~表3中的电缆载流量选自国内大生产厂家样本数据，但与《电力工程电缆设计规范》附录B中的数据有一定的偏差（偏小）。
4.2电缆允许最小截面
高压电缆是按《电力工程电缆设计规范》附录D计算满足热稳定条件的缆芯最小截面，
与用以前常用公式计算的截面相似。
确定低压电缆的最小截面时应考虑到单相接地故障保护要求（单相接地故障电流的数值主要由线路的长度和截面确定）。
对低压电动机线路是按采用熔断器做短路保护器件协调电缆载流量，此法较为简单，在以前的规范中也采用过。
有关低压电缆的热稳定校验参见《低压配电设计规范》GB50054-95。
需指出的是按《通用用电设备配电设计规范》GB50055-93只需对必须确保可靠的电动机线路进行热稳定校验。
在爆炸和火灾危险场所的电缆最小截面应按《爆炸和火灾危险环境电力装置设计规范》GB50058-92的相关条款规定选择。
控制电缆的最小截面是参照有关规程条款要求，也是在工程中通常采用的，但对交流电流回路的控制电缆截面在实际工程设计中仍应按有关规范要求进行必要的校验，以确保测量或保护的精度。
4.3低压电力电缆的选型
通过比较相同截面的低压XLPE电缆和PVC电缆，虽然XLPE电缆的允许载流量较PVC 电缆大，但两者单位长度的线路阻抗值是近似的，对同样长度、截面的线路进行电压降校验，XLPE电缆并无优势（参见表5-1和表5-2）。
考虑到经济性，在低压电缆用量较大时本文推荐选择PVC电缆。
4.4电动机的额定电流
表4-1、表4-2和表5-1、表5-2中电动机的额定电流摘自设备手册和厂家样本资料数据，不同厂家、不同型号的电动机其额定电流值略有差异，需准确数据时应向制造厂查询。
4.5电动机起动时的线路电压降
直接起动的电动机，起动时的线路压降是按线路的芯线温度为40℃计算。
对降压起动的电动机，按在额定电流运行时计算线路电压降。
表4-1 6kV电动机回路电缆截面选择表
注：电动机外壳的接地线截面：
铜导体：≥50 mm2；
钢导体：≥120 mm2。
表4-2 10kV电动机回路电缆截面选择表
______________________________________________________________________________________________________________
注：电动机外壳的接地线截面：
铜导体：≥50 mm2；
钢导体：≥120 mm2。
精品资料
表5-1 380V电动机回路PVC电缆截面选择表
精品资料
表5-1续380V电动机回路PVC电缆截面选择表
精品资料
精品资料
说明：根据《低压配电设计规范》GB50054-95，相线芯线截面S（mm2）≤16，采用四芯等截面电缆；
相线芯线截面16＜S（mm2）≤35，采用PE线截面为16（mm2）的四芯电缆；
相线芯线截面S（mm2）＞35，采用PE线截面为S/2（mm2）的四芯电缆。
表5-2 380V电动机回路XLPE电缆截面选择表
精品资料
精品资料
表5-2续380V电动机回路XLPE电缆截面选择表
精品资料
说明：根据《低压配电设计规范》GB50054-95，相线芯线截面S（mm2）≤16，采用四芯等截面电缆；
相线芯线截面16＜S（mm2）≤35，采用PE线截面为16（mm2）的四芯电缆；
相线芯线截面S（mm2）＞35，采用PE线截面为S/2（mm2）的四芯电缆。
