一.填空

1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为

3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角

4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状

5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力

7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。用于薄壁零件联接的螺纹，宜采用_______________________。

机械设计基础试题库单项选择题一

C. 等于各级传动比的差
D. 都不正确
【代码】21811035
【答案】A
19. 在平面定轴轮系中，当外啮合齿轮的对数为奇数时，首、末轮转向关
系为（）。
A. 相同
B. 相反
C. 同时指向节点
D. 同时背离节点
【代码】21911033
【答案】B
20. 在行星轮系中，自由度为 1 的轮系称为（）。
A. 差动轮系
D. 同时背离节点
【代码】21911013
【答案】A
17. 平面定轴轮系的传动比为正号，表示轮系首、末轮转向（）。
A. 相同
B. 相反
C. 同时指向节点
D. 同时背离节点
【代码】21911027
【答案】A
18. 定轴轮系的传动比与轮系中各级齿轮传动比的关系是（）。
A. 等于各级传动比的连乘积 B. 等于各级传动比的和
A. 相同
B. 相反
C. 满足左右手定则
D.同时指向或背离节点
【代码】22511018
【答案】B
25. 用(-1)m 来判别首、末轮转向关系时，式中 m 是指（）。
ቤተ መጻሕፍቲ ባይዱ
A. 外啮合齿轮对数
B. 内啮合齿轮对数
C. 圆锥齿轮对数
D.蜗杆传动对数
【代码】21811046
【答案】A

《机械设计基础》试题库及答案_1

机械设计基础试题库

一、判断(每题一分)

１、一部机器可以只含有一个机构,也可以由数个机构组成。……（√ )ﻫ2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。(×)

4、机构是具有确定相对运动的构件组合。………………………………(√)ﻫ５、构件可以由一个零件组成，也可以由几个零件组成。………………(√)

６、整体式连杆是最小的制造单元,所以它是零件而不是构件。……（×）ﻫ7、连杆是一个构件，也是一个零件。………………………(√)ﻫﻫ二、选择(每题一分)

1、组成机器的运动单元体是什么？( B ）

A．机构 B.构件 C.部件D．零件

2、机器与机构的本质区别是什么？( A )ﻫA.是否能完成有用的机械功或转换机械能 B.是否由许多构件组合而成ﻫC．各构件间能否产生相对运动Ｄ．两者没有区别

3、下列哪一点是构件概念的正确表述?( D )ﻫA．构件是机器零件组合而成

的。 B.构件是机器的装配单元ﻫC.构件是机器的制造单

元 D.构件是机器的运动单元ﻫﻫ５、以下不属于机器的工作部分的是（Ｄ )

A.数控机床的刀架Ｂ.工业机器人的手臂ﻫC．汽车的轮

子 D.空气压缩机

三、填空(每空一分)

1、根据功能,一台完整的机器是由(动力系统 )、(执行系统）、(传动系统）、（操作控制系统)四部分组成的。车床上的主轴属于( 执行）部分。ﻫ

3、机械中制造的单元称为（零件 )，运动的单元称为(构件 ),装配的单元称为（机构）。

4、从（运动)观点看，机器和机构并无区别，工程上统称为( 机械）。

2 平面机构

一、填空题（每空一分)

《机械设计基础》试题库及答案1

机械设计基础试题库

一、判断(每题一分)

1、一部机器可以只含有一个机构，也可以由数个机构组成。……（√）

2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。（×）

4、机构是具有确定相对运动的构件组合。………………………………（√）

5、构件可以由一个零件组成，也可以由几个零件组成。………………（√）

6、整体式连杆是最小的制造单元，所以它是零件而不是构件。……（×）

7、连杆是一个构件，也是一个零件。………………………（√）

8、减速器中的轴、齿轮、箱体都是通用零件。………………………………（×）

二、选择(每题一分)

1、组成机器的运动单元体是什么？（ B ）

A．机构 B．构件 C．部件 D．零件

2、机器与机构的本质区别是什么？（ A ）

A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成

C．各构件间能否产生相对运动 D．两者没有区别

3、下列哪一点是构件概念的正确表述？（ D ）

A．构件是机器零件组合而成的。 B．构件是机器的装配单元

C．构件是机器的制造单

元 D．构件是机器的运动单元

4、下列实物中，哪一种属于专用零件？（ B ）

A．钉 B．起重吊钩 C．螺母 D．键

5、以下不属于机器的工作部分的是（ D ）

A．数控机床的刀架 B．工业机器人的手

臂

C．汽车的轮子 D．空气压缩机

三、填空(每空一分)

1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

机械设计基础机考题及答案1-10套

机械设计基础机考题及答案1-10套国开期末考试2414《机械设计基础》机考试题及答案(第1套)

一、判断正误题（共11题，共22分）

1、悬挂的小球静止不动就是因为小球对绳向下的重力与绳对小球向上的拉

力相互抵消的缘故。（×）

2、作用于刚体上、莫点的力，作用点沿其作用线移动后，其对刚体的作用

效果改变了。（√）

3、力偶无合力。（√）

4、铰链四杆机构都有摇杆这个构件。（×）

5、在实际生产中，机构的“死点”位置对工作都就是不利的，处处都要考虑

克服。（×）

6、衡量铸铁材料强度的指标就是强度极限。（√）

7、由渐开线的形成过程可知，基圆内无渐开线。（√）

8、若齿轮连续传动，其重合度要大于或等于1.（√）

9、蜗杆传动一般用于大速比的场合。（√）

10、压入法一般只适用于配合尺寸与过盈量都较小的联接。（√）11、三角形螺纹具有较好的自锁性能，螺纹之间的摩擦力及支承面之间的

摩擦力都能阻止螺母的松脱。所以就就是在振动及交变载荷作用下，也不

需要防松。（×）

二、单项选择题（共10题，共30分）

1、两个构件之间以线或点打仗形成的活动副，称为（B）。【A】：低副

B】：高副

C】：转动副

D】：移动副

2、下图所示的平面四杆机构中，各杆长度分别为a=25mm，b=90mm。

c=75mm，d=100mm、若杆BC就是机构的主动件，CD 为机架，机构就是

C）。

A】：双曲柄机构

B】：曲柄摇杆机构

C】：双摇杆机构

D】：曲柄滑块机构

3、曲柄摇杆机构的死点发生在（B）位置。

A】：主动杆与机架共线

B】：主动杆与摇杆共线

C从动杆与机架共线

D】：从动杆与连线共线

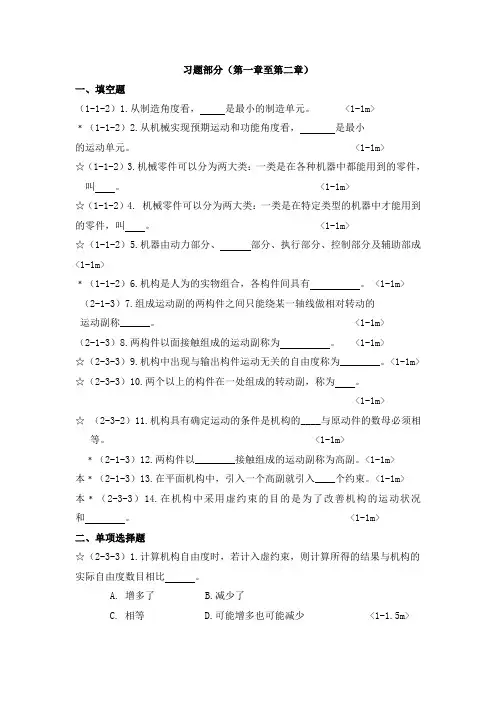

《机械设计基础》习题一

习题部分（第一章至第二章）

一、填空题

（1-1-2）1.从制造角度看，是最小的制造单元。 <1-1m>

﹡（1-1-2）2.从机械实现预期运动和功能角度看，是最小

的运动单元。 <1-1m>

☆（1-1-2）3.机械零件可以分为两大类：一类是在各种机器中都能用到的零件，

叫。 <1-1m>

☆（1-1-2）4. 机械零件可以分为两大类：一类是在特定类型的机器中才能用到

的零件，叫。 <1-1m>

☆（1-1-2）5.机器由动力部分、部分、执行部分、控制部分及辅助部成

<1-1m>

﹡（1-1-2）6.机构是人为的实物组合，各构件间具有。 <1-1m>

（2-1-3）7.组成运动副的两构件之间只能绕某一轴线做相对转动的

运动副称______。 <1-1m>

（2-1-3）8.两构件以面接触组成的运动副称为。 <1-1m>

☆（2-3-3）9.机构中出现与输出构件运动无关的自由度称为________。<1-1m>

☆（2-3-3）10.两个以上的构件在一处组成的转动副，称为。

<1-1m>

☆（2-3-2）11.机构具有确定运动的条件是机构的____与原动件的数母必须相等。 <1-1m>

﹡（2-1-3）12.两构件以________接触组成的运动副称为高副。<1-1m> 本﹡（2-1-3）13.在平面机构中，引入一个高副就引入____个约束。<1-1m>

本﹡（2-3-3）14.在机构中采用虚约束的目的是为了改善机构的运动状况

《机械设计基础》试题库及答案1

2009—2010学年下学期《机械基础》期末试题班级：姓名一、选择题（共16小题，每小题2分，共32分）1、铰链四杆机构中与机架相连，并能实现360°旋转的构件是—————。【】A、曲柄 B、连杆 C、摇杆 D、机架 2、渐开线齿轮的齿廓曲线形状取决于【】A、分度圆 B、齿顶圆 C、齿根圆 D、基圆3、铰链四连杆机构的死点位置发生在【】A、从动件与连杆共线位置 B、从动件与机架共线位置C、主动件与连杆共线位置 D、主动件与机架共线位置4、铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取【】A、最短杆 B、最短杆的相邻杆 C、最短杆的相对杆 D、任何一杆5、在液压传动中，油泵属于【】A、动力元件 B、执行元件 C、控制元件 D、辅助元件6、在一皮带传动中，若主动带轮的直径为10cm,从动带轮的直径为30cm则其传动比为: 【】A、0.33 B、3 C、4 D、57、槽轮机构的作用是【】A、将主动件的连续均匀运动转变为从动件的间歇转动 B、用于主、从动件间的变速传动C、用于两轴间的变矩传动 D、用于两轴间的匀速传动 8、若组成运动副的两构件间的相对运动是移动，则称这种运动副为【】A、转动副 B、移动副 C、球面副 D、螺旋副9、带传动是依靠＿＿来传递运动和功率的。【】 A、带与带轮接触面之间的正压力 B、带与带轮接触面之间的摩擦力C、带的紧边拉力 D、齿轮之间的啮合10、在一般机械传动中，若需要带传动时，应优先选用【】A、圆形带传动 B、同步带传动 C、V型带传动 D、平型带传动11、机械的制造单元是【】A、零件 B、构件 C、机构 D、组件12、在一齿轮系中，若各齿轮和传动件的几何轴线都是固定的，则此轮系为【】A、定轴轮系 B、动轴轮系 C、周转轮系 D、行星轮系13、一轮系有3对齿轮参加传动，经传动后，则输入轴与输出轴的旋转方向【】A、相同 B、相反 C、不变 D、不定14、下列哪一种齿轮传动能改变两轴间的传动方向【】A、直齿圆柱齿轮 B、斜齿圆柱齿轮 C、内啮合齿轮 D、圆锥齿轮15、轴承代号3312B中，其轴承内径为 : 【】A．33mm B、60mm C、312mm D、12mm16、凸轮机构中最

机械设计基础典型试题1

《机械设计基础》试题

一、填空与选择题（30分）

1.力的三要素是、、。

2.平面汇交力系平衡的几何条件是，解析条件是。

3.在设计Ⅴ带传动时，根据_________和_________选择带的型号，根据_________选择小带轮的基准直径。

4.通常用于传动的螺纹牙型有、、，用于联接的螺纹牙型是螺纹。

5.一对渐开线外啮合斜齿圆柱齿轮的正确啮合条件是、、。

6.渐开线直齿圆柱齿轮不产生根切的最少齿数是。

7.螺纹的公称直径是径。

8.闭式软齿面齿轮，主要失效形式是，通常按强度设计，按强度校核。

9.带的弹性滑动是由引起的，打滑是由引起的。弹性滑动是；打滑是。

（1）可以避免的（2）不可避免的。

10.自行车轮的轴是轴；自行车当中链轮的轴是轴。

11.通常小齿轮齿宽与大齿轮齿宽之间的关系是mm b b )105(21—+=，是为了。

12. 平键标记：键B20×80 GB1096-79，其中20×80表示。

（A ）键宽×轴径（B ）键高×轴径（C ）键宽×键长（D ）键宽×键高

13. 一个滚动轴承的额定动载荷，是指该型号轴承，轴承所能承受的载荷。

（A ）使用寿命为106转时（B ）额定寿命为106

转时

（C ）平均寿命为106转时（D ）该轴承可靠度为95%时

14.在平面连杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，该机构一定是机构。

（A ）曲柄摇杆机构（B ）双曲柄机构（C ）双摇杆机构
