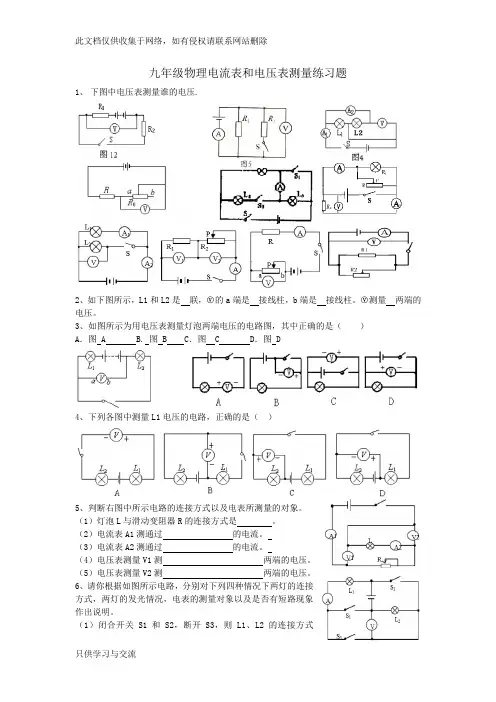

九年级物理电流表和电压表测量练习题讲解学习
九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。
○V测量两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是。
（2）电流表A1测通过的电流。
（3）电流表A2测通过的电流。
（4）电压表测量V1测两端的电压。
（5）电压表测量V2测两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。
7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。
8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。
电压表V2测量两端的电压。
9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。
（2）在开关闭合时，请判断电流表和电压表所测的对象。
10、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L1、L2是联，电流表A测通过的电流。
电压表V测量两端的电压。
（2）如图2，电灯L1、L2是联，电流表A测通过的电流。
电流表电压表练习题状元堂物理好题目
一．选择题（共13小题）1．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路．若开关闭合，其后果是（）A．电压表不会烧坏，电流表可能烧坏B．两表不会被烧坏C．电压表不会被烧坏，但无示数D．两表会被烧坏2．在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A．R短路，电压表示数变小B．R断路，电流表示数变大C．L短路，电压表示数变大D．L断路，电压表示数变大3．关于电流表和电压表的使用方法，下列说法中正确的是（）A．测量电压时，电压表必须与被测电路串联B．测量电流时，电流表必须与被测电路串联C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“-”接线柱流进D．电压表的量程改变后，每小格表示的值仍保持不变4．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的5．如图所示的电路，合上开关，小灯泡正常发光，若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有示数6．图是测定小灯泡电功率（小灯泡的电流和电压）的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因可能是（）A．滑动变阻器短路B．滑动变阻器连入电阻值过大C．灯泡断路D．灯丝电阻值过大7．如下图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是（）A．B．C．D．8．如下图所示的各电路图中，电压表能测L1灯两端电压的是（）A B C D9．要直接测定灯泡L2的电压，在下列几种电路中正确的是（）A．B．C．D．10．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数11．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（）A．a、b之间，a与电压表“+”接线柱连接B．a、b之间，b与电压表“+”接线柱连接C．c、d之间，c与电压表“+”接线柱连接D．c、d之间，d与电压表“+”接线柱连接12．如图所示，电阻R1与R2并联，现用电流表分别测量通过电阻R1与R2的电流并用电压表测电阻R1两端的电压，图中（）A．只有③是电流表B．①、③是电压表，②是电流表C．①、②是电流表，③是电压表D．①、③是电流表，②是电压表13．关于电压表的使用，下列叙述中错误的是（）A．电压表要并联在被测电路两端B．被测电压不要超过电压表的量程C．要使电流从正接线柱流入电压表，从负接线柱流出D．绝对不允许不经过用电器而把电压表直接接在电源两极上二．填空题（共7小题）14．如图所示的电路中，L1和L2是两只标有“6V 3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是表，b 表，a表的示数是．15．使用电流表时应将它在被测电路中，所测电流不得超过它的．必须使电流从它的接线柱流进，接线柱流出．（选填“+”或“-”）．16．电流的符号是，单位是；测量电流的仪表是，它的使用规则是：①要联在电路中；②使电流从接线柱入，从接线柱出；③被测电流不要超过电表的；在不知被测电流的大小时，应采用的方法选择量程．④绝对不允许不经过用电器而把电流表连到．实验室中常用的电流表有两个量程：①、②．17．如图所示，电源电压一定，电键S1闭合、S2断开，电压表测量电阻（选填“R1”或“R2”）两端的电压．如果不更换实验器材，要使电压表和电流表的示数均增大，可行的方法为：．18．小灯泡两端的电压大小可以用测量，使用时，必须将其在待测电路两端，并使电流从接线柱流入电压表，从接线柱流出电压表，使用电压表时要注意选择合适的．由三节干电池串联起来作电源，则应选用（选填“0～3V”或“0～15V”）的量程来测电池组的电压．19．如图所示，电压表V1的读数为3V，V2的读数为4V，若电源电压为6V，则灯L1两端的电压为，灯L2两端的电压为，灯L3两端的电压为．20．如图所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．例题一在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。

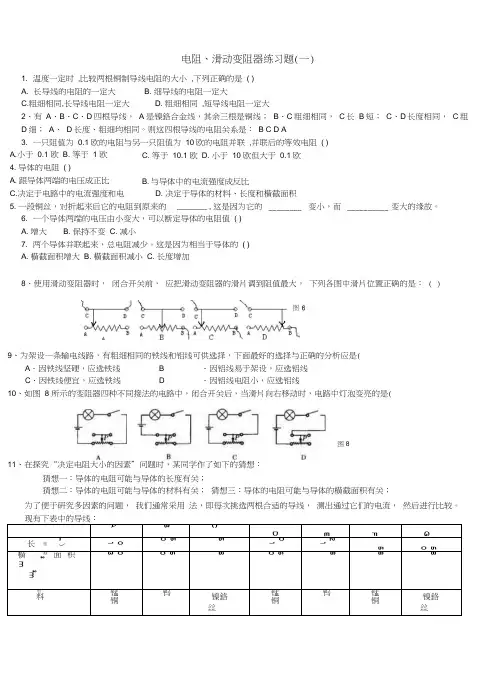

电阻和滑动变阻器练习的题目共三套全解
电阻、滑动变阻器练习题(一)1. 温度一定时 ,比较两根铜制导线电阻的大小 ,下列正确的是 ( ) A. 长导线的电阻的一定大 B. 细导线的电阻一定大C.粗细相同,长导线电阻一定大D. 粗细相同 ,短导线电阻一定大2、有 A 、B 、C 、D 四根导线， A 是镍鉻合金线，其余三根是铜线； B 、C 粗细相同， C 长 B 短； C 、D 长度相同， C 粗 D 细； A 、 D 长度、粗细均相同。
则这四根导线的电阻关系是： B C D A3. 一只阻值为 0.1 欧的电阻与另一只阻值为 10欧的电阻并联 ,并联后的等效电阻 ( ) C. 等于 10.1 欧 D. 小于 10 欧但大于 0.1 欧B. 与导体中的电流强度成反比D. 决定于导体的材料、长度和横截面积6. 一个导体两端的电压由小变大，可以断定导体的电阻值 ( )A. 增大B. 保持不变C. 减小7. 两个导体并联起来，总电阻减少。
这是因为相当于导体的 ( ) A. 横截面积增大 B. 横截面积减小 C. 长度增加8、使用滑动变阻器时， 闭合开关前， 应把滑动变阻器的滑片调到阻值最大， 下列各图中滑片位置正确的是： ( )9、为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面最好的选择与正确的分析应是(A ．因铁线坚硬，应选铁线B ．因铝线易于架设，应选铝线C ．因铁线便宜，应选铁线D．因铝线电阻小，应选铝线10、如图 8 所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是(11、在探究“决定电阻大小的因素”问题时，某同学作了如下的猜想：猜想一：导体的电阻可能与导体的长度有关；猜想二：导体的电阻可能与导体的材料有关； 猜想三：导体的电阻可能与导体的横截面积有关；为了便于研究多因素的问题， 我们通常采用 法，即每次挑选两根合适的导线， 测出通过它们的电流， 然后进行比较。
AB CD E FGm） 度长0 1 5 050 1 2 15 5 0积面截22m横m0 36 086 08 88材料锰铜钨镍鉻 丝锰铜钨锰铜镍鉻 丝A.小于 0.1 欧B. 等于 1 欧 4. 导体的电阻 ( )A. 跟导体两端的电压成正比 C.决定于电路中的电流强度和电压 5. 一段铜丝，对折起来后它的电阻到原来的 _______ , 这是因为它的 ________ 变小，而 __________ 变大的缘故。
滑动变阻器练习题及答案
中考物理真题分类汇编：电压电阻变阻器（200套）一、选择题1．(2011浙江嘉兴,第20题）如图是体育测试中某握力计的原理图,其中弹簧上端和滑动变阻器滑片固定在一起,R0为保护电阻，握力大小可通过电压表示数来显示.手握紧MN 时，握力越大电压表的示数越大。
则下列电路中符合这一原理的是【答案】B2．(2011山东省荷泽市,第8题）小明居住的帝都花园中有很多路灯,晚上没有行人时，灯仍然亮着。
他想：能不能在晚上没有行人通过时，路灯能自动熄灭呢?通过查资料知道有一种“光控开关（天黑时自动闭合,天亮时自动断开)；还有一种“声控开关”（有声音时自动闭合，一分钟后,若再无声音就自动断开）。
小明利用这两种开关设计了一个“聪明”的电路：（1）白天路灯不亮（2)晚上有人走动发出声音时，路灯自动亮起来，一分钟后,若再无声音就自动断开请判断小明设计的电路图是图4中的（）【答案】D3．(2011山东临沂，第I卷第8题)如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是A。
灯泡变亮，电流表的示数变大 B。
灯泡变暗，电流表的示数变小C。
灯泡亮度不变，电流表的示数变大 D。
灯泡亮度不变,电流表的示数变小【答案】A4．（2011江苏南京，第9题)在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1。
0V、1.5V和2.5V．实验时的电路图应是【答案】B5．(2011江苏南京，第12题）如图所示电路,电源电压保持不变，三只电表均完好．开关S闭合后,发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是A．电压表V1示数为零，灯L1断路 B．电压表V1示数为零，灯L1短路C．电流表A示数为零，灯L2断路 D．电流表A示数为零，灯L2短路【答案】B6．（2011江苏宿迁，第21题)电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．（1）其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越的规律．（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时,触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2,结构可等效为如图所示电路,电源电压不变．当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值，触摸点P到屏下端的距离（以上两空选填“增大”、“减小”或“不变”)．【答案】（1）大（2）增大增大触摸屏PR1R2S下边缘第12题图7．（2011四川广安，卷I第7题）如图所示，在探究串联电路中的电压关系时,小华同学用电压表测出ab、bc 、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是( )A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程,再测出一组电压值【答案】C8．（2011四川广安,卷I第8题）把两种不同的金属片插入柠檬,制成“水果电池"，用电压表测量水果电池的电压，如图所示，下列说法中正确的是（ )A．水果电池把化学能转化为电能 B．水果电池把电能转化为化学能C．水果电池把内能转化为电能 D．金属片B是水果电池的正极【答案】A9．（2011江苏泰州，第10题）小明用如图3所示的电路,探究影响金属丝电阻大小的因素，他手边除了有电路中的器材外，还有一根金属丝，则A．只能探究电阻与金属丝长度的关系B．只能探究电阻与金属丝横截面积的关系C．电阻与金属丝长度、横截面积的关系都能探究D．电阻与金属丝长度、横截面积的关系都不能探究【答案】C10．(2011四川泸州，Ⅰ卷第7题)如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。
滑动变阻器练习题
变阻器练习1、（1）电阻是导体本身的一种 ，它跟导体两端的电压和通过导体的电流 （有关、无关） （2）影响导体电阻大小的因素有： 。
（3）在相同的条件下，材料不同，导体的电阻也 （相同、不同）在相同的条件下，导体越长，电阻就越 ；导体越短，电阻就越 。
在相同的条件下，导体越粗，电阻就越 ；导体越细，电阻就越 。
对于大多数的导体来说，温度越高，电阻就越 。
2、（1）滑动变阻器的原理是 。
（2）滑动变阻器在电路中的作用主要有 和 。
（3）使用滑动变阻器时，在闭合开关前，先要将滑动变阻器 。
（4）一滑动变阻器上标有“50Ω 2A ”的字样，它表示的意思是 。
（5）如图所示的滑动变阻器，如果想让滑片P 向右移动时，连入电路中的电阻增大，则能够采用的连接方法有 。
3、小李家的灯泡的灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后 。
4、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P 向右移动时灯会变亮，在图中画出电路的连接方法。
如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P ，都不能改变灯的亮度，你觉得可能的原因是什么？5、如图所示，若要使滑动变阻器的滑片P 向A 端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱 和 接在电路的M 、N 两端． 二、选择题 1、如图5两个电路中，电源电压相等，闭合开关S ，当滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化（ ）A ．L 1、L 2都变亮B ．L 1、L 2都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2的亮度不变 2、如图6，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P 向左移动，则下列是说法正确的是（ ） A ．电流表、电压表示数都变大 B ．电流表、电压表示数都变小 C ．电流表示数变小，电压表示数变大 D ．电流表示数变大，电压表示数变小 6、图，A 、B 、C 、D 中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为: 7、图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是: 8、有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为: A ． 1A; B ．2A; C ． 3A ; D ．不能确定.11、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:A．连入变阻器时，应使滑片位于变阻器值最大的位置;B．开关、电流表应接在靠近电源电流流出的一端;C．连接电路时，应先将开关断开;D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端.12、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．A、D B．B、C C．A、B D．C、D.13、将两只滑动变阻器按图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（）A．P1放在最右端，P2放在最右端;B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端;D．P1放在最左端，P2放在最右端.14、如图1所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是: （）A．接A和D; B.接B和C; C.接A和B; D.接C和D.四、作图题1、如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。
电流表、电压表变化范围专题及答案
电流表、电压表变化范围专题及答案9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R 1上标有“10Ω，2A ”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（ ）A ． 0﹣6伏B ． 2﹣4伏C ． 2﹣﹣﹣6伏 D ．0﹣2伏 2．如图所示电路，电源两端电压为20V 不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a 端移到b 端的过程中，灯泡两端的电压变化范围是（ ）3．如图，已知L 的电阻为20Ω，R 是阻值0～80Ω的滑动变阻器，电源电压6V 保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（ ）A ．0～1.2V 、0.06～0.3AB ． 6～1.2V 、0.30～0.06A C ．0～4.8V 、0.3～0.06A D ． 6～4.8V 、0.06～0.3A 4．如图所示，变阻器阻值变化范围是0～20欧，电阻R=5欧，当滑动片P 从b 到a 时，电压表V 的表示数变化为（ ）A ． 20伏～4伏B ． 20伏～8伏C ． 20伏～0伏D ． 4伏～20伏5．如图所示电路中，电源电压为10V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值是30Ω，则当滑片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（ ）A ．0.2A ～0.5A ，6V ～0VB ． 0.2A～0.3A ，6V ～0V C ．0.2A ～0.5A ，4V ～10V D ． 0.2A ～0.5A ，4～6V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P 从a 端移到b 端的过程中，电压表示数的变化范围是（ ）A ． 25V ～5VB ． 5V ～25VC ． OV ～25V D ． 20V ～OV7．标有“2V 1W ”字样的小灯泡和标有“20Ω 1A ”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V ，电流表的量程为“0﹣0.6A ”，电压表的量程为“0﹣3V ”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A．0.25A﹣0.5A 1V ﹣2V B．0.25A﹣0.6A 1V﹣2VC．0.3A﹣0.5A1V﹣1.5VD．0.25A﹣0.5A1.5V﹣2V8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）A．从0到B．从U到C．从0到D．从U到9．如图所示电路中，电源电压为6V，且保持不变，R1为10Ω，滑动变阻器R2的最大阻值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A ． 0.6A ～0AB ． 0.6A ～0.1AC ． 保持0.1A 不变D ． 保持0.6A 不变二．填空题（共4小题） 10．如图所示，电阻R l 的阻值是100Ω，滑动变阻器R 2最大值为400Ω，电源电压为20V 保持不变．当滑动变阻器的滑片P 由a 向b 移动时，电压表的示数变化范围是 _________ ，电流表的示数变化范围是 _________ ．11．如图所示，电源电压为6V ，R 2=30Ω，R 1为0～120Ω的变阻器，求S 闭合后，P 从中点向右端滑动时，电流表示数的变化范围为 _________ ．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值为20Ω，则当滑动片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合开关S ，当滑动变阻器的滑片P 滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P 在a 、b 之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R 1的电阻为50Ω，电源电压为10V 保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R 1的阻值为10欧，滑动变阻器R 2的最大阻值为50欧．当开关S 闭合，滑动变阻器的滑片P 由b 端移到a 端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R 两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a 所示的电路中，电源电压保持不变，闭合开关s 后，滑动变阻器的滑片P 由B 端移动到A 端时，测得电阻R 1两端的电压与通过电阻R 1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V 2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P 向右滑动时，R 1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R 1是滑动变阻器，R 2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P 从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为 _________ Ω．23．如图中，AB 间的电压为30V ，改变滑动变阻器触头的位置，可以改变CD 间的电压，则U CD 的变化范围是（ ）A ．0～10V B ． 0～20V C ． 10～20V D ． 20～30V24．如图所示，电源电动势为E ，内阻为r ，当滑动变阻器R 的滑动端向左滑动时，三个灯泡亮度的变化是（ ）A ．L 1变亮，L 2变暗，L 3变亮B ． L 1变暗，L 2变亮，L 3变暗C ．L 1和L 2都变亮，L 3变暗D ． L 1和L 2都变暗，L 3变亮25．如图所示的调压电路中，输入电压U AB =150V ，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A ，当输出端CD 接入负载电阻R L =50Ω时，U CD 的变化范围为（ ） A ． 0﹣150VB ． 50﹣150VC ． 75﹣150VD ． 100﹣150V求电流表、电压表的示数变化范围专题练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V0～8V．1示数的变化范围20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B 9、电流表、电压表的示数变化范围专题答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A ，而电压表被短路，电压为0， 当滑片在最左端时，电阻最大，则此时电流为0.2A ，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A ×10Ω=2V ． 故电压表的读数变化范围为：0﹣2V 故选D ．2、解：（1）当滑片P 位于a 端时，滑动变阻器R 的最大阻值与灯泡L 串联，此时灯泡两端的电压最小；电路中的电流I===0.8A ， 灯泡两端的最小电压U L 最小=IR L =0.8A ×5Ω=4V ；（2）当滑片P 位于b 端时，电路为灯泡L 的简单电路，灯泡两端的最大电压U L =U=20V ；所以灯泡两端的电压变化范围为4V ～20V ． 故选B ．3、解：当滑动变阻器接入电路的电阻为0时， 电压表的最大示数为电源的电压6V ，电路中的最大电流Imax ===0.3A ；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min ===0.06A ，电压表的最小示数U V =I min R=0.06A ×80Ω=4.8V ；即电流表的变化范围为0.30～0.06A ，电压表的变化范围为6～1.2V ． 故选B ．4、解：滑片在b 处时，电压表的示数为电源电压20V ，当滑片在a 处时，滑动变阻器的电阻与定值电阻R 的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V ；故选项B 、C 、D 错误，A 正确； 故选A ．5、解：当滑片滑到a 点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I 最大===0.5A ； 当滑片滑到b 点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小===0.2A ；此时电压表示数最大，U 最大=I 最小R 2=0.2A ×30Ω=6V ；因此电流表示数的范围为：0.2A ～0.5A ；电压表示数范围为6V ～0V ． 故选A ．6、解：当滑片位于a 端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A ；电压表测的是定值电阻两端的电压，示数为：U 1=IR=1A ×5Ω=5V ；当滑片位于b 端时，电压表测的是电源电压，示数为：U 2=U=25V ．所以电压表示数变化范围为5V ～25V ． 故选B ．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V ，即电压表最大不得超过2V ； 由功率公式P=UI 得：灯泡的额定电流I===0.5A ，故电路中电流最大不得超过0.5A ； 由功率公式可得： 灯泡的电阻R L ===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得： 最小电流I最小===0.25A ，此时灯泡两端的电压也为最小值， U L ′=I最小R=0.25A ×4Ω=1V ；所以电流表范围为0.25A ～0.5A ；电压表范围为1V ～2V ； 故选A ．8、解：当滑片在a 端时，电流中只有电阻R 1在工作， 所以电阻R 1两端的电压为U ；当滑片在b 端时，R 1和最大电阻的R 2的串联， 电路的总电阻：R=R 1+R 2=8R 1电路中电流：I=R 1两端的电压：U 1=IR 1=×R 1= 故选B ．9、解：当滑片滑到A 点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R 1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I 最大===0.6A ；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I 1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，==0.04A，此时电路中电流为I2=滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B 端时：R 总===24Ω，滑动变阻器的最大阻值：R2=R总﹣Rl=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U ﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5AU1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU 2=15V I===1.5AR´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；IA=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I==0.1A，min=电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数Imax===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V ；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R 1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R 2=R 总﹣R 1=30Ω﹣10Ω=20Ω． 答：滑动变阻器R 2的阻值变化范围为0～20Ω．19、解：（1）R 与滑动变阻器串联，电压表V 测R 两端的电压，电压表V 1测滑动变阻器两端的电压．当p 滑至a 端时，R p =0，电路中最大电流，I=1.5A ，R 两端的电压等于电源电压，∴U=12V（2）当p 滑至b 端时，变阻器电阻R 1最大，电路中电流最小：I 小=0.5A ，所以：R 1=16Ω（3）当p 滑至a 时，U 1=0V ，当p 滑至b 时，U 1´=I 1R 1=0.5A ×16Ω=8V所以，电压表V 1示数的变化范围为0～8V 答：（1）电源的电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 1示数的变化范围0～8V ．20、解：（1）在甲图中，当滑片P 移动到a 点时，Rap=0，小灯泡两端的电压为电源电压即12V ；当滑片P 移动到b 点时，R ab =48Ω，灯与滑动变阻器串联； 灯泡的电阻R L ===24Ω，电路中的电流I===A ，灯泡两端的最小电压U L =IR L =A ×24Ω=4V ；所以小灯泡两端电压变化范围为4V ～12V ． （2）在乙图中，当滑片P 移到a 点时，灯被短路，U 灯=0；当滑片P 移到b 点时，灯与R ab 并联U 灯=U=12V ；则小灯泡两端电压变化范围为0～12V ． （3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小． 答：（1）甲图中小灯泡两端电压的变化范围为4V ～12V ；（2）乙图中小灯泡两端电压的变化范围为0～12V ；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P 在A 端时电源电压加在R 1上，所以：U 电源=12V ；（2）当P 在A 端时：R 1==8Ω； 当P 在B 端时：R 总==24Ω，滑动变阻器的最大阻值为：R 2=R 总﹣R l =24Ω﹣8Ω=16Ω；（3）当P 在A 端时：V 2的示数为OV ，当P 在B 端时：U 2=U 电源﹣U R1=12V ﹣4V=8V ；所以电压表V 2示数的变化范围为：0V ～8V ；（4）∵R 1与R 2串联，P 1=I 2R 1=（）2R 1=，又∵U 电源、R 1保持不变；∴P 1随R 2的增大而减小． ∴当滑片P 向右滑动时，R 2的阻值变大， ∴P 1变小．答：（1）电源电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 2示数的变化范围为0～8V ；22、解：（1）实物图电流路径为正极→滑动变阻器R 1→电流表→R 2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R 2两端的电压，电路如下图；（2）当滑动变阻器滑片P 在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V ，电流表示数为0.1A ． 根据串联电路电压的特点，滑动变阻器R 1两端的电压为U 1=U ﹣U 2=6V ﹣1V=5V ，电路中的电流I=0.1A ， 所以电阻R 1===50Ω． 故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，UCD 最大，最大值为U max ===20V ；当滑动变阻器触头置于变阻器的最下端时，U CD 最小，最小值为Umin，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。
九年级物理上册《 电流与电压和电阻的关系》 练习题及答案
九年级物理上册《电流与电压和电阻的关系》练习题及答案一．选择题（共10小题）1．小红用如图所示的电路图，探究通过导体的电流与导体电阻关系（电源电压恒定），移动滑动变阻器滑片时，应特别观察的是（）A．变阻器滑片B．定值电阻RC．电流表示数D．电压表示数2．在如图的电路中，电源电压保持不变，R为定值电阻。
为探究电流与电压的关系，下列关于滑动变阻器的分析正确的是（）A．控制电阻两端电压不变B．闭合开关前应将滑片滑到最左端C．改变电阻两端电压D．它是多余的，只是为了图像美观3．用如图所示电路研究电流跟电压的关系。
为了改变定值电阻R两端电压，设计了三种方案：甲：在MN间先后接入电压不同的电源；乙：在MN间先后串联接入电源与电阻大小不同的定值电阻R′；丙：在MN间串联接入电源与滑动变阻器。
可行的方案是（）A．仅有甲B．仅有乙C．仅有甲、乙两种D．甲、乙、丙都可行4．用如图所示电路探究“电流跟电阻的关系”，实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来应该采取的措施是（）A．适当增加电池的节数B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动5．小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A．通过导体甲的电流与其两端的电压成正比B．导体甲的电阻小于导体乙的电阻C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A D．将甲、乙两导体串联后接到电压为3V的电源上时，电路中的电流为0.9A6．小佳同学用如图所示的电路探究“一段电路中电流跟电阻的关系”。
在实验过程中，保持滑片不动，当定值电阻R 2 由5Ω更换为10Ω后，为了探究上述问题，他下一步应该采取的操作是（）A．向左调节滑动变阻器R 1 的滑片，保持电压表示数不变，观察并记录电流表的示数B．换用更精确的电压表进行测量C．向右调节滑动变阻器R 1 的滑片，保持电压表示数不变，观察并记录电流表的示数D．增加电池的个数，使电源电压变大7．在“探究电流跟电阻的关系”实验中，当把电阻R由10Ω更换为20Ω后，闭合开关，下一步的操作应当是（）A．适当增加电池的节数B．记录电流表和电压表的示数C．调节滑动变阻器，使电压表示数与更换前相同D．调节滑动变阻器，使电压表示数为更换前一半8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6V，根据测量数据得到如图乙所示图像。
(word完整版)九年级物理电流表和电压表测量练习题
九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。
○V测量两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是。
（2）电流表A1测通过的电流。
（3）电流表A2测通过的电流。
（4）电压表测量V1测两端的电压。
（5）电压表测量V2测两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。
7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。
8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。
电压表V2测量两端的电压。
9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。
（2）在开关闭合时，请判断电流表和电压表所测的对象。
10、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L1、L2是联，电流表A测通过的电流。
电压表V测量两端的电压。
（2）如图2，电灯L1、L2是联，电流表A测通过的电流。
电流表、电压表变化范围专题及答案
9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R1上标有“10Ω，2A”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（）2．如图所示电路，电源两端电压为20V不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范围是（）A．20V～4V B．4V～20V C．8V～20V D．0V～20V3．如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（）电压表V的表示数变化为（）5．如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A．0.2A～0.5A，6V～0V B．0.2A～0.3A，6V～0V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P从a端移到b端的过程中，电压表示数的变化范围是（）中．已知电源电压为6V，电流表的量程为“0﹣0.6A”，电压表的量程为“0﹣3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）．从0到B．从U到C．从0到D．从U到1值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A．0.6A～0A B．0.6A～0.1A C．保持0.1A不变D．保持0.6A不变10．如图所示，电阻R l的阻值是100Ω，滑动变阻器R2最大值为400Ω，电源电压为20V保持不变．当滑动变阻器的滑片P由a向b移动时，电压表的示数变化范围是_________，电流表的示数变化范围是_________．11．如图所示，电源电压为6V，R2=30Ω，R1为0～120Ω的变阻器，求S闭合后，P从中点向右端滑动时，电流表示数的变化范围为_________．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P在a、b之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R1的电阻为50Ω，电源电压为10V保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2的最大阻值为50欧．当开关S闭合，滑动变阻器的滑片P 由b端移到a端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a所示的电路中，电源电压保持不变，闭合开关s后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P向右滑动时，R1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为_________Ω．23．如图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，则U CD的变化范围是（）A．0～10V B．0～20V C．10～20V D．20～30V24．如图所示，电源电动势为E，内阻为r，当滑动变阻器R的滑动端向左滑动时，三个灯泡亮度的变化是（）25．如图所示的调压电路中，输入电压U AB=150V，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A，当输出端CD接入负载电阻R L=50Ω时，U CD的变化范围为（）练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A，而电压表被短路，电压为0，当滑片在最左端时，电阻最大，则此时电流为0.2A，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A×10Ω=2V．故电压表的读数变化范围为：0﹣2V 故选D．2、解：（1）当滑片P位于a端时，滑动变阻器R的最大阻值与灯泡L串联，此时灯泡两端的电压最小；电路中的电流I===0.8A，灯泡两端的最小电压U L最小=IR L=0.8A×5Ω=4V；（2）当滑片P位于b端时，电路为灯泡L的简单电路，灯泡两端的最大电压U L=U=20V；所以灯泡两端的电压变化范围为4V～20V．故选B．3、解：当滑动变阻器接入电路的电阻为0时，电压表的最大示数为电源的电压6V，电路中的最大电流I max===0.3A；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min===0.06A，电压表的最小示数U V=I min R=0.06A×80Ω=4.8V；即电流表的变化范围为0.30～0.06A，电压表的变化范围为6～1.2V．故选B．4、解：滑片在b处时，电压表的示数为电源电压20V，当滑片在a处时，滑动变阻器的电阻与定值电阻R的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V；故选项B、C、D错误，A正确；故选A．5、解：当滑片滑到a点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I最大===0.5A；当滑片滑到b点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小== =0.2A；此时电压表示数最大，U最大=I最小R2=0.2A×30Ω=6V；因此电流表示数的范围为：0.2A～0.5A；电压表示数范围为6V～0V．故选A．6、解：当滑片位于a端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A；电压表测的是定值电阻两端的电压，示数为：U1=IR=1A×5Ω=5V；当滑片位于b端时，电压表测的是电源电压，示数为：U2=U=25V．所以电压表示数变化范围为5V～25V．故选B．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V，即电压表最大不得超过2V；由功率公式P=UI得：灯泡的额定电流I===0.5A，故电路中电流最大不得超过0.5A；由功率公式可得：灯泡的电阻R L===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得：最小电流I最小===0.25A，此时灯泡两端的电压也为最小值，U L′=I最小R=0.25A×4Ω=1V；所以电流表范围为0.25A～0.5A；电压表范围为1V～2V；故选A．8、解：当滑片在a端时，电流中只有电阻R1在工作，所以电阻R1两端的电压为U；当滑片在b端时，R1和最大电阻的R2的串联，电路的总电阻：R=R1+R2=8R1电路中电流：I=R1两端的电压：U1=IR1=×R1=故选B．9、解：当滑片滑到A点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I最大===0.6A；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，此时电路中电流为I2===0.04A，滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1 又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B端时：R总===24Ω，滑动变阻器的最大阻值：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5A U1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU2=15V I===1.5A R´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；I A=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I min===0.1A，电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数I max===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R2=R总﹣R1=30Ω﹣10Ω=20Ω．答：滑动变阻器R2的阻值变化范围为0～20Ω．19、解：（1）R与滑动变阻器串联，电压表V测R两端的电压，电压表V1测滑动变阻器两端的电压．当p滑至a端时，R p=0，电路中最大电流，I=1.5A，R两端的电压等于电源电压，∴U=12V（2）当p滑至b端时，变阻器电阻R1最大，电路中电流最小：I小=0.5A，所以：R1=16Ω（3）当p滑至a时，U1=0V，当p滑至b时，U1´=I1R1=0.5A×16Ω=8V所以，电压表V1示数的变化范围为0～8V答：（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、解：（1）在甲图中，当滑片P移动到a点时，Rap=0，小灯泡两端的电压为电源电压即12V；当滑片P移动到b点时，R ab=48Ω，灯与滑动变阻器串联；灯泡的电阻R L===24Ω，电路中的电流I===A，灯泡两端的最小电压U L=IR L=A×24Ω=4V；所以小灯泡两端电压变化范围为4V～12V．（2）在乙图中，当滑片P移到a点时，灯被短路，U灯=0；当滑片P移到b点时，灯与R ab并联U灯=U=12V；则小灯泡两端电压变化范围为0～12V．（3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小．答：（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P在A端时电源电压加在R1上，所以：U电源=12V；（2）当P在A端时：R1==8Ω；当P在B端时：R总==24Ω，滑动变阻器的最大阻值为：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（3）当P在A端时：V2的示数为OV，当P在B端时：U2=U电源﹣U R1=12V﹣4V=8V；所以电压表V2示数的变化范围为：0V～8V；（4）∵R1与R2串联，P1=I2R1=（）2R1=，又∵U电源、R1保持不变；∴P1随R2的增大而减小．∴当滑片P向右滑动时，R2的阻值变大，∴P1变小．答：（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、解：（1）实物图电流路径为正极→滑动变阻器R1→电流表→R2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R2两端的电压，电路如下图；（2）当滑动变阻器滑片P在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V，电流表示数为0.1A．根据串联电路电压的特点，滑动变阻器R1两端的电压为U1=U﹣U2=6V﹣1V=5V，电路中的电流I=0.1A，所以电阻R1===50Ω．故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，U CD最大，最大值为U max===20V；当滑动变阻器触头置于变阻器的最下端时，U CD最小，最小值为U min，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。
填电流表、电压表练习题
填电流表、电压表练习题填电流表、电压表练习题一、填空题1.在一个完整的电路中，电阻、电源、导线、开关和____是必不可少的。
2.电流表必须和被测的用电器____，而电压表则必须和被测的用电器____。
3.在实验室里，电流表有两个量程，分别是____和____。
4.电压表也有两个量程，分别是____和____。
5.在电路中，电源、用电器和中间元件（如开关、导线等）的合理联接顺序是____。
6.电路的基本连接方式有串联和____两种。
7.在串联电路中，如果一个用电器不工作，那么另一个用电器也不能工作，这可以用____来说明。
8.在并联电路中，干路开关可以控制____用电器，而支路开关只能控制____用电器。
9.在电路中，电流从电源的____极流出，经过用电器后回到电源的____极。
10.在电路中，电源是把____能转化为____能的装置。
二、选择题1.在串联电路中（）A.各处电流相等；B.各处的电压相等；C.电阻一定相等；D.以上说法均正确。
2.在并联电路中（）A.各支路两端的电压相等；B.总电流等于各支路电流之和；C.电阻一定相等；D.以上说法均正确。
3.下列说法正确的是（）A.电灯的开关可以接在火线上或零线上；B.在火线与零线之间接一个保险丝；C.电饭锅、洗衣机等家用电器都使用三孔插座；D.插座不接入电路时，零线与火线间的电压为零。
4.下列四种电器中，工作电压为5伏的是（）A.手电筒；B.电视机；C.电冰箱；D.洗衣机。
5.一只滑动变阻器上铭牌上标有“100欧2A”的字样，100欧表示（）A.滑动变阻器最大阻值是100欧；B.滑动变阻器能够使用的最大电阻是100欧；C.滑动变阻器能够连接到的最大电阻是100欧；D.滑动变阻器两端的最大电压是100欧。
电阻、电压、电流练习
电流、电压、电阻试题一、单项选择题1．如果要改变某一导体的电阻，下列方法中无效的是（）A．改变导体的长度 B．改变导体的横截面积 C．改变导体的材料 D．改变导体两端的电压2．将图1的变阻器接入电路中，当滑片P向左移动时，要使电阻减少，下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d3．下列说法正确的是（）A．短导线的电阻比长导线的电阻小 B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小 D．同种材料长度相等，粗导线的电阻比细导线的电阻小4．关于物体的导电性能，下列说法中正确的是（）A．导体和绝缘体都容易导电 B．大地、人体、油都是导体C．橡胶、塑料、碳都是绝缘体 D．导体和绝缘体之间没有绝对的界限5．如图2，电源电压为5V，闭合开关S电压表的示数为3V，则以下说法正确的是（）A．灯L1两端的电压为3V B．灯L1两端的电压为2VC．电源电压与灯L1两端的电压之和为3V D．灯L2两端的电压为2V6．如图3所示当滑片P向右移动时，则电流表示数和灯泡亮度的变化分别是（）A．变大、变暗 B．变大、变亮 C．变小、变亮 D．变小、变暗7．有一段粗细均匀的电阻丝将它接在6V的电源上时通过它的电流是0．5A如果把它们对折起来并拧成一股再接在这个电源上那么通过它的电流将是（） A．0．5A B．1A C．2A D．0．25A8．如图5示，开关闭合时，的示数为6V，的示数为2．5V，则灯L1两端的电压为（）A．6V B．3．5V C．2．5V D．8．5V9．下列说法中正确的是（）A．只有36V的电压对人体才安全 B．电压表不能直接接在电源正负极上C．电源是提供电压的装置 D．电路的两端有电压就一定有电流10、两个灯泡串联在电路中，下列说法中正确的是（）图4A．通过它们的电流一定不．相等 B．它们两端的电压之和等于总电压C．它们两端的电压一定相等 D．通过它们的电流之和等于总电流11．如图4所示的电路中电阻R1＝2Ω，R2＝1Ω电压U保持不变当开关S断开时电流表A的示数I当开关S闭合时电流表A的示数为I'则I与I'的比值为（）A．1：2 B．2：1 C．2：3 D．3：212．某同学做实验时，如图7连接电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表读数正常，那么有可能是（）A．电流表已被烧坏，致使电路不通B．电流表完好，但未与导线接牢C．灯L的灯座接线处短路 D．电流表接线处碰线（电流表被短路）二、填空题1．如图所示当滑动变阻器的滑片向右滑动电流表A的示数变电压表V1的示数变V2的示数变（填“大”或“小”）2．几个导体串联起来的总电阻比其中任何一个导体的电阻都因为导体的串联相当于增加了导体的。
电流表电压表使用和电路故障分析经典练习题
电流表、电压表的正确使用一、电流表和电压表的读数1、小菲同学在使用电流表测量某电路中通过小灯泡的电流时，她先用大量程进行_________，此时电流表示数如图所示，则小菲同学应该选用的电流表量程是_______，这样做的好处是__________________.2、电路中的电流可以用电流表测量，在测量时，它必须________（填“串联”或“并联”）在待测电路中，让电流从电流表的_________接线柱流入，图中电流表的读数是_________A ． 3马路上的路灯都是_________（并/串）联的，要获得6V 电压可将_______节干电池_______（并/串）联起来．如图所示，当量程为0～3V 时，电压表指针的读数为______V ；当量程为0～15V 时，电压表指针的读数为_________V ．【规律总结】关于电流表、电压表使用的解题思路：1）符合电流表、电压表正确使用的要求；2）简化电路，电流表在电路中当短路（或导线）处理；电压表在电路中当断路（开路）处理；3）判断电路的连接方式。
1．要用电流表测量灯泡L 1中的电流，如图1所示的四个电路中，接法正确的是：（ ）2．如图2所示，a 、b 、c 表示的是电压表或电流表，当S 1、S 2都闭合时，下列说法正确的是： （ ）A 、a 、b 、c 都是电流表；B 、a 、b 、c 都是电压表；C 、a 、b 是电压表，而c 是电流表；D 、b 、c 是电流表，而a 是电压表。
3、如图3所示，闭合开关后能测出小灯泡L 1两端的电压的电路是（ ）4、在图4所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是：（ ）A ．甲接电压表，乙接电流表B ．甲接电流表，乙接电压表C ．甲、乙都接电压表D ．甲、乙都接电流表5、如图5所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
滑动变阻器习题
练习题一、选择题1、关于导体的电阻，下列说法正确的是（）A、铜导线的电阻比铝导线的电阻小B、粗导线的电阻比细导线的电阻小C、将一根铜导线均匀拉长后，其电阻会变大D、灯泡不发光时灯丝的电阻，比该灯泡发光时灯丝的电阻大2、下列说法中正确的是（）A.通过导体的电流为零，导体的电阻也为零B.通过导体的电流越大，导体的电阻一定越小C.导体两端的电压为零，导体的电阻也为零D.导体的电阻是导体本身的一种性质3、决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积4、将一段电阻为R的均匀电阻丝截成等长的2段，再将它们的端点紧紧缠在一起，合并后的电阻丝的电阻是原来的（）A．1倍B．2倍C．4倍D．倍5、如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是：（）A、灯泡L变亮，电流表示数变大B、灯泡L变暗，电流表示数变小C、灯泡L变亮，电流表示数变小D、灯泡L变暗，电流表示数变大6、图4所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P从图示位置向右移动时，灯泡的亮度及电压表示数变化情况是A．灯泡变亮，电压表示数不变B．灯泡变暗，电压表示数减小C．灯泡亮度不变，电压表示数不变D．灯泡亮度不变，电压表示数增大7、如图9所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。
闭合开关S后，若两灯都能发光，则A.a、b均为电流表B.a、b均为电压表C.a为电流表，b为电压表D.a为电压表，b为电流表8、在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V；C．1.2V，6V；D．1.2V，4.8V.9、如图所示电路中，若使电阻R1与R2并联，图中的电表分别是A．①是电压表，②是电压表，③是电流表B．①是电压表，②是电流表，③是电压表C．①是电流表，②是电压表，③是电流表D．①是电流表，②是电流表，③是电压表10、在图所示电路中，电源电压保持不变，当开关 S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端电压分别为:A.2V和3V;B.3V和2V;C.2V和8V;D.2V和5V.11、某校物理兴趣小组设计了下列所示的四种用电流表和电压表示数反映弹簧所受压力大小（即物体所受的重力）的电路，其中R是定值电阻，R′是滑动变阻器，电源两极间电压恒定.则能实现物体所受重力越大，电表示数越大的电路是12、.将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在:A．滑片P1放在最右端，滑片P2也放在最右端;B．滑片P1放在最左端，滑片P2也放在最左端;C．滑片P1放在最右端，滑片P2放在最左端;D．滑片P1放在最左端，滑片P2放在最右端.13、在图所示的电路中，①②③④处的电表分别是:A.表①是电压表，表②③④是电流表;B.表①③是电压表，表②④是电流表;C.表①②是电压表，表③④是电流表;D.表①③④是电压表，表②是电流表.14、如右图所示电路，当开关S闭合时，电压表V示数不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压表和电流表、滑动变阻器练习题
一、选择题
1．图1中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是[ ]
A．甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．上述说法都不对
2．电流表的内阻为R g、满刻度电流为I g。
那么以下结论中正确的是[ ]
A．如并联一个阻值为nR g的定值电阻，就可以改装为量程是nI g的电流表
B．如串联一个阻值为nR g的定值电阻，就可以改装为一个量程是（n ＋1）I g R g的电压表
程是nI g的电流表
是（n- 1）I g R g的电压表
3．电流表的内阻是R g=200Ω，满刻度电流值是I g=500微安培，现欲把这电流表改装成量程为1．0V的电压表，正确的方法是[ ]
A．应串联一个0．1Ω的电阻
B．应并联一个0．1Ω的电阻
C．应串联一个1800Ω的电阻
D．应并联一个1800Ω的电阻
4．校准过程中发现待测表（即改装表）的读数比标准电流表的读数稍大，若灵敏电流计
G的满偏电流值是准确的，则出现误差的原因可能是[ ]
A．R g的测量值比真实值偏大
B．R g的测量值比真实值偏小
5．校表时，当标准电流表指针指1．00A时，改装表指针的指示数为1．05A，那么下述结论中正确的是[ ]
6．图2所示电路中，已知电流表内阻R A比定值电阻R小很多倍（R A<<R）。
当电键K 断开时，电流表的示数为3．0A；当电键K闭合时，电流表示数为1．0A。
标准电阻R0=6Ω，则电流表的内阻R A等于[ ]
A．2ΩB．3Ω
C．12ΩD．18Ω
7．利用滑动变阻器来改变用电器R0上所得到的电压可以有图3中甲、乙两种电路。
用R 表示滑动变阻器的全部阻值。
选择哪个电路更合适，以下叙述中正确的是[ ]
A．若R0>>R，则采用电路甲比较合适
B．若R0>>R，则采用电路乙比较合适
C．若R0≈R，则甲、乙电路都合适
D．两种电路都能使R0上的电压改变，因此两种电路都适合
8．将滑动变阻器接成分压电路，如图4所示，由于电路有一处出现故障，致使输出电压U p不能随滑动键P的位置而改变
①不论P如何滑动，U p始终等于0V，则故障原因可能是[ ]
A．导线EF段有断开处
B．导线AB段有断开处
C．滑动键P与电阻R接触不通
D．导线BC段有断开处
②不论P如何滑动，U p始终等于输入电压U0，则故障原因可能是[ ]
A．电源与导线端F接触不良
B．滑动键P与电阻R接触不通
C．BC段导线有断开处
D．滑动变阻器R的电阻丝有断开处
二、填空题
9．一个电流表的满刻度电流值I g= 0．6A，面板如图5所示，那么它每一小格所相应的电流是______mA，指针现在的电流示数是______A。
如果这个量程为0.6A的电流表内阻R g=60Ω，要把这个电流表的量程扩大成3A，那么应该在R g上______联一个电阻R s，R s的大小应
是______Ω；并联R s后，测某一电流，指针仍指到图5中所示位置，则该电流是______A，并联R s后，刻度盘上每一小格所代表的电流值是未并联R s前的______倍。
10．大量程电流表与小量程电流表相比，大量程档位的内阻比小量程档位的内阻______；把一个灵敏电流表改装成两个不同档位的电压表，则大量程档位电压表的内阻比小量程档位电压表的内阻______。
11．有一内阻为10kΩ、满刻度电流值为100A的灵敏电流计，它所允许测量的电压最多是______mV。
如果把它串联一个490kΩ的大电阻后，它的电压量程扩大到______V，原来“10A”的刻度线，现kΩ的定值电阻，那么它的电流量程扩大到原来的______倍，可允许测量的电流最大值是______A。
12．图6所示是一个双量程电压表，表头是一个内阻R g=500Ω，满刻度电流为I g=1A的毫安表，现接成量程分别为10V和100V的两个量程，则所串联的电阻R1=______Ω，R2=______Ω。
13．如图7所示电路中，定值电阻R1=80Ω，可变电阻R2的全部电阻为240Ω，A、B两点之间加恒定电压9.6V。
当电键K断开时，滑动触头P，由R2最上端滑到最下端时，R1两端电压由______V变化到______V；当电键K闭合时，滑动触头P，由R2最上端滑到最下端，R1两端电压由______V变化到______V。
三、计算题
14．自己修理过的一个量程为5V的电压表按下述方法校验。
先按图8接好电路，V0为标准电压表，V为待校准的电压表。
移动变阻器R上的滑动触头，到V满刻度值是5V时，V0示数为4.5V。
再按图9电路将待校电压表串联一个标准电阻R0，R0的大小为2.7kΩ，重新移动变阻器R的滑动触头，当待校表V的指针仍偏转到满刻度值时，V0示数为9V。
问应采取什么措施来调准这个刚修好的电压表？
电压表和电流表、滑动变阻器练习题答案
一、选择题
1、B
2、BC
3、C
4、AC
5、B
6、C
7、AC
8、①ABC②C
二、填空题
9、20，0.34，并，15，1.7，510、小，大
11、1000，50，5，100，0.112、9500，9×104
13、9.6，2.4，9.6，0
三、计算题
14、串联一个300Ω的电阻。
