电气传动案例题举例

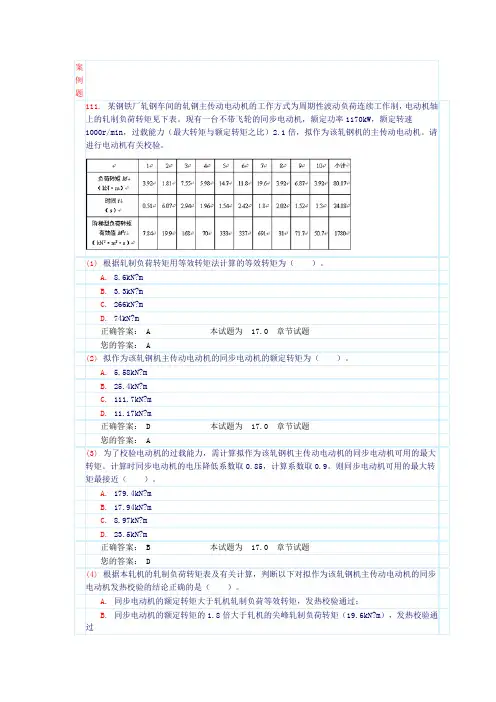

供配电专业-电气传动(案例题和答案)
案
例
题
111.某钢铁厂轧钢车间的轧钢主传动电动机的工作方式为周期性波动负荷连续工作制，电动机轴上的轧制负荷转矩见下表。现有一台不带飞轮的同步电动机，额定功率1170kW，额定转速1000r/min，过载能力（最大转矩与额定转矩之比）2.1倍，拟作为该轧钢机的主传动电动机。请进行电动机有关校验。
(1)根据轧制负荷转矩用等效转矩法计算的等效转矩为（）。
A.8.6kN?m
B. 3.3kN?m
C.266kN?m
D.74kN?m
正确答案： A 本试题为17.0 章节试题
您的答案： A
(2)拟作为该轧钢机主传动电动机的同步电动机的额定转矩为（）。
A. 5.58kN?m
B.25.4kN?m
C.111.7kN?m
D.11.17kN?m
正确答案： D 本试题为17.0 章节试题
您的答案： A
(3)为了校验电动机的过载能力，需计算拟作为该轧钢机主传动电动机的同步电动机可用的最大
转矩。计算时同步电动机的电压降低系数取0.85，计算系数取0.9。则同步电动机可用的最大转矩最接近（）。
A.179.4kN?m
B.17.94kN?m
C.8.97kN?m
D.23.5kN?m
正确答案： B 本试题为17.0 章节试题
您的答案： D
(4)根据本轧机的轧制负荷转矩表及有关计算，判断以下对拟作为该轧钢机主传动电动机的同步
电动机发热校验的结论正确的是（）。
A.同步电动机的额定转矩大于轧机轧制负荷等效转矩，发热校验通过；
B.同步电动机的额定转矩的1.8倍大于轧机的尖峰轧制负荷转矩（19.6kN?m），发热校验通
过
(4)在短时负载下，待选电动机的允许接电时间为（）。

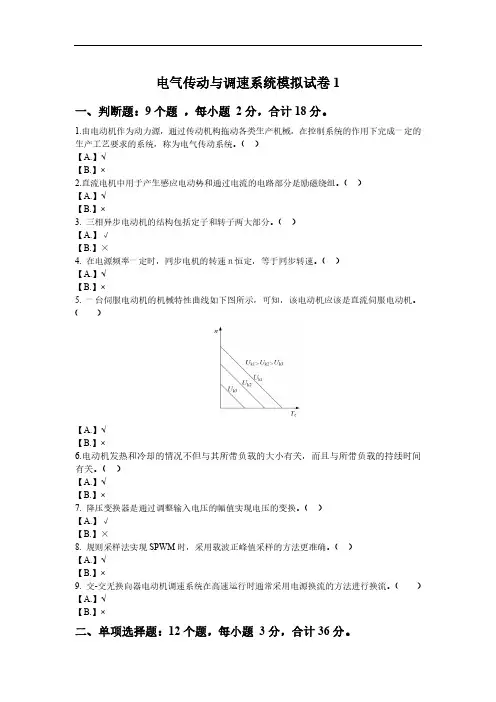

电气传动与调速系统模拟题
电气传动与调速系统模拟试卷1
一、判断题：9个题，每小题2分，合计18分。
1.由电动机作为动力源，通过传动机构拖动各类生产机械，在控制系统的作用下完成一定的生产工艺要求的系统，称为电气传动系统。（）
【A.】√
【B.】×
2.直流电机中用于产生感应电动势和通过电流的电路部分是励磁绕组。（）
【A.】√
【B.】×
3. 三相异步电动机的结构包括定子和转子两大部分。（）
【A.】√
【B.】×
4. 在电源频率一定时，同步电机的转速ｎ恒定，等于同步转速。（）
【A.】√
【B.】×
5. 一台伺服电动机的机械特性曲线如下图所示，可知，该电动机应该是直流伺服电动机。（）
【A.】√
【B.】×
6.电动机发热和冷却的情况不但与其所带负载的大小有关，而且与所带负载的持续时间有关。（）
【A.】√
【B.】×
7. 降压变换器是通过调整输入电压的幅值实现电压的变换。（）
【A.】√
【B.】×
8. 规则采样法实现SPWM时，采用载波正峰值采样的方法更准确。（）
【A.】√
【B.】×
9. 交-交无换向器电动机调速系统在高速运行时通常采用电源换流的方法进行换流。（）【A.】√
【B.】×
二、单项选择题：12个题，每小题3分，合计36分。
1. 如下图所示的旋转运动系统（箭头方向表示转矩的实际方向），系统的运动状态是（ ）。
【A.】减速 【B.】匀速 【C.】静止 【D.】加速
2.电气传动系统做直线运动时，其运动方程为（ ）。 【A.】t
v
m
F F z d d =- 【B.】
d d L T T J
t Ω-=
【C.】2d 375d L GD n
电气传动习题课
10、试从以下各方面来比较双闭环系统和带电流截止的单环系统： • （1）静态性； • （2）动态限流性能； • （3）启动快速性； • （4）抗负载扰动性能； • （5）抗电源电压波动的性能。 答：（1）静特性： • 双闭环：静态无差，当电流达到限流值Idm时，呈恒流下垂特性。 • 单闭环：若采用PI调节器，也可以做到静态无差，但电流反馈起作用后，下垂特性不够陡。 • （2）动态限流特性： • 双闭环：动态限流特性接近于方波。 • 单闭环：动态限流特性要差得多。 • （3）启动快速性 • 在给定信号比较大时，电流连续条件下，双闭环的启动过程要比单闭环快得多。 • （4）抗负载扰动能力 • 差不多，调节的快慢根据具体参数不定。 • （5）抗电网扰动能力 • 双闭环依靠内环及时调节，调节速度快。
电机处于制动状态时，不一定就是减速停车。比如电机带动位能 性恒转矩负载，在下放重物时，电机稳定运行于第四象限，处于回 馈制动状态，把重物的重力势能转化为电能。
电机在减速过程中，不一定是处于制动状态，有可能是电动过程 中的减速状态．
3 很少一部分部分同学搞混了直流环流与脉动环流的产生原因。 直流环流是由于正反组输出电压的平均值不同， 脉动环流是由于正反组输出电压的瞬时值不同产生的。
2014年 课堂测验三
判断对错：
1、有环流可逆系统制动过程分本桥逆变和它桥制动两个阶段，它桥制动阶段是反接制 动。（错）
电机与电气控制案例第5章 典型生产设备的电气控制电路及常见故障分析
故障的原因一般在主回路中，可用万用表依次检查熔断器FU1、 接触器KM1、KM2、KM3的主触点、主回路中的限流电阻、热 继电器JR1的热元件接线端以及三相电动机的接线端等地方有无 问题。
18
（2）刀架快速移动电动机M3不能起动 转动刀架快速移动手柄，压动限位开关SQ，接触器KM5没吸 合，故障的原因一定在控制回路中，可用万用表依次检查熔断 器FU3、限位开关SQ、停止按钮SB1、接触器KM5的线圈是否断 路等。若转动刀架快速移动手柄，压动限位开关SQ，接触器 KM5吸合，故障的原因一定在主回路中，可用万用表依次检查 熔断器FU2、接触器KM5的主触点以及三相电动机的接线端等地 方有无问题。
5
2.电力拖动及控制要求 C650-2型车床对电力拖动及控制的要求是：
（1）正常加工时一般不需反转，但加工螺纹时需反转退刀，且 工件旋转速度与刀具的进给速度要保持严格的比例关系，为此主 轴的转动和溜板箱的移动由同一台电动机拖动。主电动机M1 （功率为20 kW），电动机采用直接起动的方式，可正反两个方 向旋转，为加工调整方便，还具有点动功能。由于加工的工件比 较大，加工时其转动惯量也比较大，需停车时不易立即停止转动， 必须有停车制动的功能，C650-2车床的正反向停车采用速度继电 器控制的电源反接制动方式。

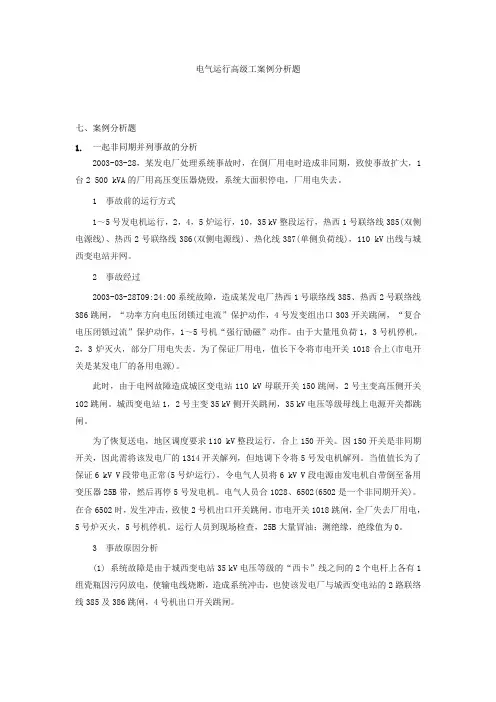

电气运行高级工案例分析题
电气运行高级工案例分析题
七、案例分析题
1.一起非同期并列事故的分析
2003-03-28，某发电厂处理系统事故时，在倒厂用电时造成非同期，致使事故扩大，1台2 500 kVA的厂用高压变压器烧毁，系统大面积停电，厂用电失去。
1 事故前的运行方式
1～5号发电机运行，2，4，5炉运行，10，35 kV整段运行，热西1号联络线385(双侧电源线)、热西2号联络线386(双侧电源线)、热化线387(单侧负荷线)，110 kV出线与城西变电站并网。
2 事故经过
2003-03-28T09:24:00系统故障，造成某发电厂热西1号联络线385、热西2号联络线386跳闸，“功率方向电压闭锁过电流”保护动作，4号发变组出口303开关跳闸，“复合电压闭锁过流”保护动作，1～5号机“强行励磁”动作。由于大量甩负荷1，3号机停机，2，3炉灭火，部分厂用电失去。为了保证厂用电，值长下令将市电开关1018合上(市电开关是某发电厂的备用电源)。
此时，由于电网故障造成城区变电站110 kV母联开关150跳闸，2号主变高压侧开关102跳闸。城西变电站1，2号主变35 kV侧开关跳闸，35 kV电压等级母线上电源开关都跳闸。
为了恢复送电，地区调度要求110 kV整段运行，合上150开关。因150开关是非同期开关，因此需将该发电厂的1314开关解列，但地调下令将5号发电机解列。当值值长为了保证6 kV V段带电正常(5号炉运行)，令电气人员将6 kV V段电源由发电机自带倒至备用变压器25B带，然后再停5号发电机。电气人员合1028、6502(6502是一个非同期开关)。在合6502时，发生冲击，致使2号机出口开关跳闸。市电开关1018跳闸，全厂失去厂用电，5号炉灭火，5号机停机。运行人员到现场检查，25B大量冒油；测绝缘，绝缘值为0。
电气传动习题课
2014年5月29日
1、什么叫制动状态?电动状态和制动状态的根本区别在哪 里?当我们说某台电动机处于制动状态时，是否仅仅意 味着减速停车?反之，如果电动机在减速过程中，是否 可说电动机一定是处于制动状态?
答：当电机的电磁转矩Te与转速n的方向相反时为制动状 态。 电动状态和制动状态的根本区别是Te和n的方向是否 相同；Te和n的方向相同时是电动状态，此时电网向电 机输入电能，并变为机械能以带动负载；Te和n的方向 相反时制动状态，此时电机吸收机械能，并转化为电能。
判断对错： 1、负反馈闭环控制系统可以抑制闭环上的扰动。(错） 2、电机工作在制动状态时，一定是在减速。（错） 3、电气传动系统稳定运行时，电枢电流是由负载决定的。（对） 4、转速电流双闭环系统转速调节器的输出限幅用来限制最大转速。（错） 问答题： 5、试分析转速电流双闭环控制系统受电压扰动（电网电压减少）的抗扰动过程。 6、画出带电流变化率内环的三环控制系统启动过程转速、电流和电流变化率随时间的 变化曲线。（电机带恒转矩负载，转速给定为阶跃信号，电机从静止启动到给定转速）。
10、试从以下各方面来比较双闭环系统和带电流截止的单环系统： • （1）静态性； • （2）动态限流性能； • （3）启动快速性； • （4）抗负载扰动性能； • （5）抗电源电压波动的性能。 答：（1）静特性： • 双闭环：静态无差，当电流达到限流值Idm时，呈恒流下垂特性。 • 单闭环：若采用PI调节器，也可以做到静态无差，但电流反馈起作用
电气传动案例题举例
电气传动案例题举例
二、 在工程设计中通常根据生产机械的负荷类型及工作制选用不同的电动机与之配套。生产机械的负载转矩T随转矩n而变化的特性 T = f（n）称为负载特性。以下四组曲线为不同生产机械的负载曲线。
（1）有一种机械负载，在任何转速下转矩T总保持恒定或大致恒定，转矩T的极性随转速方向的改变而改变，总是起反阻转矩的作用。以上四组曲线中哪一条为表示这种负荷的负载曲线？
A． a）； B． b）； C．c）； D．d）。
答案：A。
68《电气传动自动化技术手册》（第2版）P131。
（2）有一种机械负载，负载转矩T与转速n成反比，阻转矩大，转速低；阻转矩小，转速高。以上四组曲线中哪一条为表示这种负荷的负载曲线？
A． a）； B． b）； C．c）； D．d）。
答案：D。
68《电气传动自动化技术手册》P131。
（3）风机、水泵负载，随叶轮的转动，介质对叶片的阻力在一定转速范围内大致与转速n的平方成正比。以上四组曲线中哪一条为表示风机、水泵负荷的负载曲线？
A． a）； B． b）； C．c）； D．d）。
答案：C。
68《电气传动自动化技术手册》P131。
（4）有一种机械负载在任何转速下转矩T总保持恒定或大致恒定，转矩T的极性不随转速方向的改变而改变，是一种位势性转矩负载。以上四组曲线中哪一条为表示这种负荷的负载曲线？
A． a）； B． b）； C．c）； D．d）。
答案：B。
68《电气传动自动化技术手册》P131。
（5）以上四种负载哪些属于恒转矩负载？
A． a）； B． b）； C．c）； D．d）。
机电传动控制例题
液压传动系统
1
液压系统原理
了解液压传动系统的组成部分及其工作原理。
2
液压马达和泵
控制液压马达和液压泵，以便控制机器运动。
3
液压阀门
介绍液压阀门类型和使用液压阀门控制液压执行器的方法。
基本控制器
A rd u in o
使用Arduino控制器制造自己的 机械项目。
树莓派
使用树莓派控制器构建自己的 机器人和自动化项目。

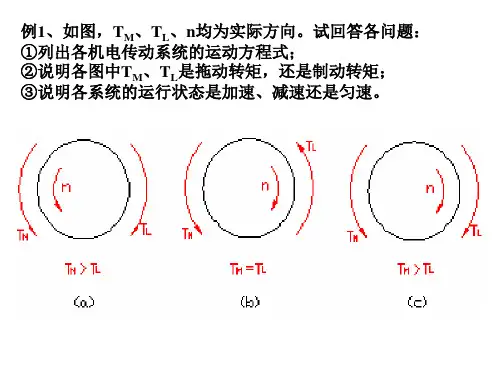

机电传动控制例题
本演示将介绍机电传动控制的实际应用例题，包括基本控制器，传感器和执 行器，电气、液压和机械传动系统，以及控制系统设计。
机械传动系统
齿轮与链条传动
控制机械传动系统的一般方法 和挑战。
带传动和滚子链
了解控制小型家用器具和工业 机械的方法和技术。
可编程逻辑控制
使用触摸屏，控制器和传感器 控制齿轮，使机器人执行任务。
了解电路设计和编程系统的基本原理。
2
真实世界的应用
研究现实世界的应用案例，从灯光控制器，到制造业的自动化。
3
未来展望
深入了解此领域未来的趋势，包括物联网和人工智能技术。
总结
机电传动控制常用的方法包括机械传动系统，电气传动系统，液压传动系统和基本控制器。掌握了这些 技术，你将能够制造并控制各种机器。
电机
介绍直流电机和步进电机的控 制方法及其应用。
机电传动控制例题
贯穿全篇，却有两个句子别出深意，不单单是在写乐，而是另有所指，表达出另外一种情绪，请你找出这两个句子，说说这种情绪是什么。明确：醉翁之意不在酒，在乎山水之间也。醉能同其乐，醒能述以文者，太守也。这种情绪是作者遭贬谪后的抑郁，作者并未在文中袒露胸怀，只含蓄地说：“醉能同其乐，醒能述以文者，太守也。”此句与醉翁亭的名称、“醉翁之
11 醉翁亭记
1．反复朗读并背诵课文，培养文言语感。
2．结合注释疏通文பைடு நூலகம்，了解文本内容，掌握文本写作思路。
3．把握文章的艺术特色，理解虚词在文中的作用。
4．体会作者的思想感情，理解作者的政治理想。一、导入新课范仲淹因参与改革被贬，于庆历六年写下《岳阳楼记》，寄托自己“先天下之忧而忧，后天下之乐而乐”的政治理想。实际上，这次改革，受到贬谪的除了范仲淹和滕子京之外，还有范仲淹改革的另一位支持者——北宋大文学家、史学家欧阳修。他于庆历五年被贬谪到滁州，也就是今天的安徽省滁州市。也
参知政事范仲淹等人遭谗离职，欧阳修上书替他们分辩，被贬到滁州做了两年知州。到任以后，他内心抑郁，但还能发挥“宽简而不扰”的作风，取得了某些政绩。《醉翁亭记》就是在这个时期写就的。目标导学二：朗读文章，通文顺字1．初读文章，结合工具书梳理文章字词。2．朗读文章，划分文章节奏，标出节奏划分有疑难的语句。节奏划分示例
目标导学七：探索文本虚词，把握文言现象虚词“而”的用法用法
电气传动5_真题(含答案与解析)-交互
电气传动5
(总分31, 做题时间90分钟)
一、单项选择题
每题的备选答案中，只有一个是符合题目要求的。
1.
关于三阶闭环调节系统的误差分析，下列叙述不正确的是( )。
SSS_SINGLE_SEL
A 输入端不加给定滤波器时跟踪误差为零
B 输入端加给定滤波器时跟踪误差为零
C 静态误差为零
D 输入端加给定滤波器时跟踪误差为常数
该题您未回答:х该问题分值: 1
答案:B
2.
在二阶闭环调节系统和三阶闭环调节系统中调节对象输入端扰动量对系统输出量产生一定的影响，有关这种影响下列叙述不正确的是( )。
SSS_SINGLE_SEL
A 扰动所作用的那个调节对象的放大系数越大输出量波动的幅值就越大
B 二阶闭环调节系统当扰动作用于调节对象输入端时造成输出量波动的持续时间较长
C 三阶闭环调节系统比二阶闭环调节系统扰动恢复时间短
D 三阶闭环调节系统比二阶闭环调节系统扰动恢复时间长
该题您未回答:х该问题分值: 1
答案:D
3.
在三阶闭环调节系统中，输入端加给定滤波器和不加给定滤波器对系统性能有很大影响，在阶跃给定下有关这种影响下列叙述不正确的是( )。
SSS_SINGLE_SEL
A 在阶跃给定下输入端加给定滤波器最大超调量约为8.1%，比输入端不加给定滤波器的超调量小
B 在阶跃给定下输入端不加给定滤波器最大超调量约为43%，比输入端加给定滤波器的超调量大
C 在阶跃给定下输入端不加给定滤波器，系统的超调次数增多
D 输入端加给定滤波器在线性渐增给定时可以获得良好的跟踪性能，即无跟踪误差
该题您未回答:х该问题分值: 1
答案:D
电气传动技术模拟试题
《电气传动技术及应用》复习题
一、填空（每空1分，共20分）
1．交流异步电动机常用的调速方法有、、
。
2．三相线绕式异步电动机的启动方法有、。
3．直流他励电动机带动恒转矩负载运行，若电枢回路串电阻，则此时电动机转速
，电动机转矩。
4．他励直流电动机，现正运行在正向电动状态，现采用电源反接制动停车，则应把。
5．异步电动机采用能耗制动时，首先将定子绕组从三相电源，并立即在通入直流电流。
6．在脉动磁场作用下的单相异步电动机是没有能力，所以为了解决这一问题，通常采用异步电动机。
7．我国生产的重复短时工作制电动机，工作情况通常用暂载率（或持续率）ε来表征工作情况，ε= 。标准暂载率为、、、。
8．电动机在调速过程中，保持电枢电流不变情况下，输出转矩不变的调速称为
，输出功率不变的调速称为。在直流电动机调速方法中，调压调速是调速，弱磁调速是调速。
9．在单闭环直流调速系统中，放大器采用PI调节器的系统称为
调节系统，采用P调节器的系统称为调节系统。
10．调速系统主要技术指标有、。11．调速系统的静态指标有、、
。
12．调速系统的动态性能指标、、
。
13．在单闭环直流调速系统中，若闭环和开环系统的理想空载转速一样，则闭环系统给定信号应为开环系统的给定信号倍。
14．在给定电压相同时，闭环理想空载转速为开环理想空载转速倍。15．晶闸管导通之后，要恢复其阻断状态，必须把阳极正向电压或。
16．直流调速系统中，常采用的反馈形式有、、、。
17．在开环控制系统中，控制量（输入量）对被控制量（输出量）只有的控制。
18.电动机调速范围D是定义为，
机电传动控制考试题型举例
电枢绕组，电流与磁通相互作用，产生电磁力和电磁转矩。
T K m I a
直流电动机的基本方程式： U E I a Ra
T TL T0
P P P2 1
P P P Pfe Cua m
铜损耗为转子内阻产生，机械损耗为轴承摩擦，电刷摩擦，定转子摩擦产生； 铁损耗为主磁通在电枢铁心内交变产生。
4-25 为了使三相异步电动机快速停车，可以采用哪几种制动方 法？如何改变制动的强弱？ 答：为了使三相异步电动机快速停车，可以采用电源反接制动 和能耗制动的方法。 电源反接制动时， 对鼠笼式电动机，可通过改变定子回路 电阻的大小来改变制动的强弱。对线绕式电动机，可通过改变 转子回路电阻的大小来改变制动的强弱。 能耗制动时，对鼠笼式电动机，可以通过改变定子励磁电 流；对线绕式电动机，可通过改变转子回路电阻的大小来改变 制动的强弱。
四、计算
3-8, 3-11，3-18 ， 书例3-3，例3-8
4-13, 4-21， 书例
10-2
五、电路分析与设计
书例和作业
直流电机小结
直流发电机的工作原理：电枢由原动机驱动旋转，在电枢线 圈中感应出交变电动势，靠换向器配合电刷的换向作用，变为直 流电动势在电刷间输出。 E Ke n
直流电动机的工作原理：将直流电源接在电刷间使电流流过
交流电动机小结
电磁转矩的表达式
《电气传动》课件
电气传动在风电、太阳能发电等能源领域中具有重 要应用价值。
交通运输
电气传动在电动汽车、地铁、高铁等交通工具中发 挥重要作用。
农业领域
电气传动在农业机械中被广泛采用，提高了农业生 产效率。
电气传动的发展趋势
1
智能化
电气传动系统将更加智能化、自动化，实现自主控制和优化运行。
2
集成化
电气传动系统将更加集成，减小体积、提高功率密度，提供更多功能。
电气传动系统可以根据不同工况要求灵活调节， 并且具有可靠性高的优点。
3 精密控制
4 环保可持续
电气传动系统能够实现精确的运动控制，满足各 种复杂工艺要求。
电气传动系统减少了传统机械传动中的润滑和排 放问题，对环境友好且可持续发展。
电气传动的应用领域
制造业
电气传动在制造业中被广泛应用，如机床、机械手 臂等。
自动化包ቤተ መጻሕፍቲ ባይዱ线
电气传动在自动化包装线上的应用，实现了高效率和
电气传动的前景展望
随着科技的不断进步和电气传动技术的不断创新，电气传动将在各个领域继续发挥重要作用，推动工业、交通、能 源等行业的发展。
《电气传动》PPT课件
电气传动是一种应用电力技术传递动力的系统，通过将电能转化为机械能实 现各种工业设备的运动。
电气传动的基本原理
电气传动是利用电动机将电能转化为机械能的过程，其中包括能量转换、能量传输和能量控制三个基本环节。
电气传动技术及应用总复习计算题步骤要理解!!!
额定转矩TN 9. 55 PN 130. 38N m nN
直接起动转矩Tst kTTN 1. 2TN 156. 45N m
采用 Y-Δ 降压起动时
起动电流： I
起动转矩：Tst
st
1 3
1 3
(3) I st 150A ，启动电流满足要求
Tst
1 3
Tst
（1） 该电动机的极对数 np 是多少？（参考教材例 7-1 ！） （2） 额定转差率 SN 是多少？
