声发射的基本原理
声发射原理
声发射1.测试原理材料在受到外荷载作用时，其内部贮存的应变能快速释放产生弹性波，发生声响，称为声发射。
1950年，德国人凯泽（J.Kaiser）发现多晶金属的应力从其历史最高水平释放后，再重新加载，当应力未达到先前最大应力值时，很少有声发射产生，而当应力达到和超过历史最高水平后，则大量产生声发射，这一现象叫做凯泽效应。
从很少产生声发射到大量产生声发射的转折点称为凯泽点，该点对应的应力即为材料先前受到的最大应力。
后来国外许多学者证实了在岩石压缩试验中也存在凯瑟效应，许多岩石如花岗岩、大理岩、石英岩、砂岩、安山岩、辉长岩、闪长岩、片麻岩、辉绿岩、灰岩、砾岩等也具有显著的凯泽效应，从而为应用这一技术测定岩体初始应力奠定了基础。
地壳内岩石在长期应力作用下达到稳定应变状态。
岩石达到稳定状态时的微裂结构与所受应力同时被“记忆”在岩石中。
如果把这部分岩石用钻孔法取出岩芯，即该岩芯被应力解除，此时岩芯中张开的裂隙将会闭合，但不会“愈合”。
由于声发射与岩石中裂隙生成有关，当该岩芯被再次加载并且岩芯内应力超过它原先在地壳内所受的应力时，岩芯内开始产生新的裂隙，并伴有大量声发射出现，于是可以根据岩芯所受载荷，确定出岩芯在地壳内所受的应力大小。
凯泽效应为测量岩石应力提供了一个途径，即如果从原岩中取回定向的岩石试件，通过对加工的不同方向的岩石试件进行加载声发射试验，测定凯瑟点，即可找出每个试件以前所受的最大应力，并进而求出取样点的原始（历史）三维应力状态。
2.测试步骤（1）试件制备从现场钻孔提取岩石试样，试样在原环境状态下的方向必须确定将试样加工成圆柱体试件，径高比为1：2～1：3。
为了确定测点三维应力状态，必须在该点的岩样中沿六个不同方向制备试件，假如该点局部坐标系为oxyz，则三个方向选为坐标轴方向，另三个方向选为oxy,oyz, ozx平面内的轴角平分线方向。
为了获得测试数据的统计规律，每个方向的试件为15～25块。
声发射技术原理
声发射技术原理声发射技术原理是一种利用声波进行通信和定位的技术。
声发射技术可以用于水下通信、地震监测、声呐定位、声纳探测等领域，具有广泛的应用前景。
声发射技术的原理主要包括声波的产生、传播和接收三个方面，下面将对这几个方面进行详细的阐述。
声波的产生是声发射技术的基础。
声波是由物体振动产生的，振动的物体会使周围的介质产生压力变化，从而形成声波。
声发射技术中常用的声源包括压电换能器、磁致伸缩换能器、电动换能器等。
这些声源可以将电能或机械能转化为声能，产生可控的声波信号。
声波的频率、幅度和波形对声发射技术的性能和应用具有重要影响，因此声源的设计和选择是声发射技术中的关键技术之一。
声波的传播是实现声发射技术的基础。
声波是一种机械波，需要介质传播。
在空气中，声波是通过空气分子的运动传播的；在水中，声波是通过水分子的振动传播的。
声波的频率、波长和传播速度由介质的性质决定，不同介质的声波传播特性也会有所不同。
声波的传播在声发射技术中需要考虑介质的声学特性、传播路径和传播损耗等因素，以实现准确的声信号传输和定位。
声波的接收是实现声发射技术应用的关键环节。
声波到达接收器时，会引起接收器内部的物理变化，如振动、压力变化等。
接收器将这些物理变化转化为电信号，经过放大、滤波、数字化等处理后，最终得到声波的相关信息。
声波的接收器和信号处理技术对声发射技术的灵敏度、分辨率和定位精度起着至关重要的作用。
声发射技术的原理涉及到声波的产生、传播和接收三个方面。
在声发射技术的研发和应用过程中，需要充分理解声波的物理特性、声源和接收器的设计原理、声波传播的特性等，以实现声发射技术在通信、定位、探测等方面的应用。
声发射技术的不断发展将会为海洋勘测、水下探测、环境监测、物资运输等领域带来更多的创新和应用可能。

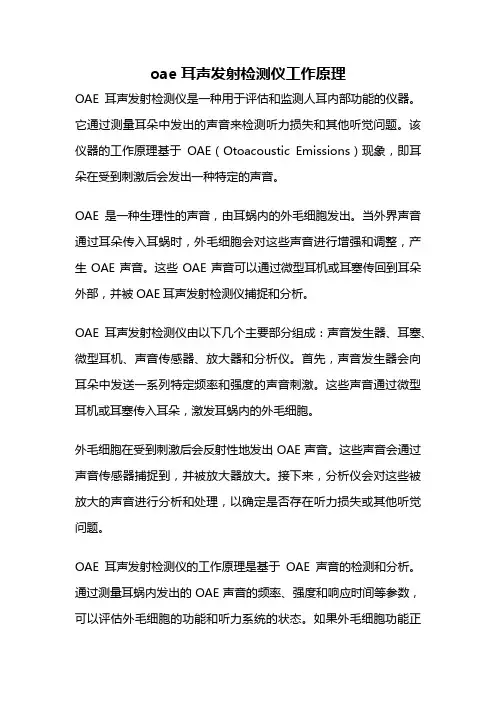

oae耳声发射检测仪工作原理
oae耳声发射检测仪工作原理OAE耳声发射检测仪是一种用于评估和监测人耳内部功能的仪器。
它通过测量耳朵中发出的声音来检测听力损失和其他听觉问题。
该仪器的工作原理基于OAE（Otoacoustic Emissions）现象，即耳朵在受到刺激后会发出一种特定的声音。
OAE是一种生理性的声音，由耳蜗内的外毛细胞发出。
当外界声音通过耳朵传入耳蜗时，外毛细胞会对这些声音进行增强和调整，产生OAE声音。
这些OAE声音可以通过微型耳机或耳塞传回到耳朵外部，并被OAE耳声发射检测仪捕捉和分析。
OAE耳声发射检测仪由以下几个主要部分组成：声音发生器、耳塞、微型耳机、声音传感器、放大器和分析仪。
首先，声音发生器会向耳朵中发送一系列特定频率和强度的声音刺激。
这些声音通过微型耳机或耳塞传入耳朵，激发耳蜗内的外毛细胞。
外毛细胞在受到刺激后会反射性地发出OAE声音。
这些声音会通过声音传感器捕捉到，并被放大器放大。
接下来，分析仪会对这些被放大的声音进行分析和处理，以确定是否存在听力损失或其他听觉问题。
OAE耳声发射检测仪的工作原理是基于OAE声音的检测和分析。
通过测量耳蜗内发出的OAE声音的频率、强度和响应时间等参数，可以评估外毛细胞的功能和听力系统的状态。
如果外毛细胞功能正常，那么OAE声音应该能够被捕捉到并显示出正常的频率、强度和响应时间。
如果存在听力损失或其他听觉问题，那么OAE声音可能会显示异常的频率、强度或响应时间。
OAE耳声发射检测仪广泛应用于婴幼儿听力筛查、听力损失评估、耳聋筛查和听力监测等领域。
它的非侵入性和快速测量的特点使得它成为一种非常方便和有效的听力检测工具。
通过使用OAE耳声发射检测仪，医生和听力学专家可以及早发现和诊断听力问题，并采取适当的干预和治疗措施。
OAE耳声发射检测仪是一种基于OAE现象工作的仪器，通过测量耳蜗内发出的OAE声音来评估和监测人耳内部功能。
它的工作原理简单明了，通过发送声音刺激并捕捉和分析耳蜗内发出的OAE声音，可以获得有关听力状态和外毛细胞功能的重要信息。

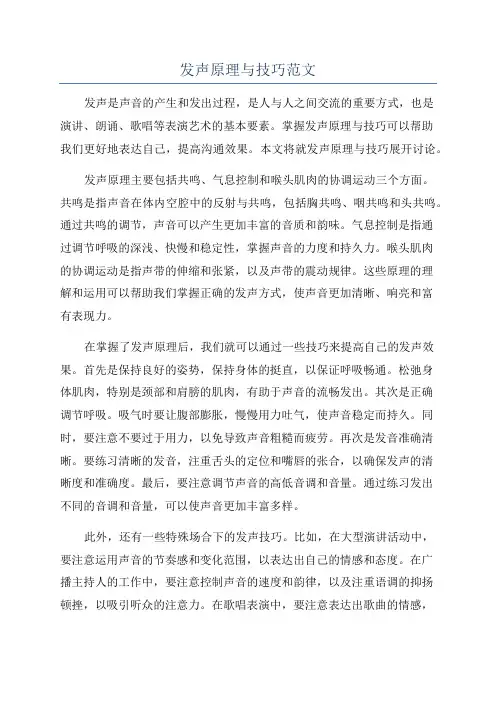

发声原理与技巧范文
发声原理与技巧范文发声是声音的产生和发出过程，是人与人之间交流的重要方式，也是演讲、朗诵、歌唱等表演艺术的基本要素。
掌握发声原理与技巧可以帮助我们更好地表达自己，提高沟通效果。
本文将就发声原理与技巧展开讨论。
发声原理主要包括共鸣、气息控制和喉头肌肉的协调运动三个方面。
共鸣是指声音在体内空腔中的反射与共鸣，包括胸共鸣、咽共鸣和头共鸣。
通过共鸣的调节，声音可以产生更加丰富的音质和韵味。
气息控制是指通过调节呼吸的深浅、快慢和稳定性，掌握声音的力度和持久力。
喉头肌肉的协调运动是指声带的伸缩和张紧，以及声带的震动规律。
这些原理的理解和运用可以帮助我们掌握正确的发声方式，使声音更加清晰、响亮和富有表现力。
在掌握了发声原理后，我们就可以通过一些技巧来提高自己的发声效果。
首先是保持良好的姿势，保持身体的挺直，以保证呼吸畅通。
松弛身体肌肉，特别是颈部和肩膀的肌肉，有助于声音的流畅发出。
其次是正确调节呼吸。
吸气时要让腹部膨胀，慢慢用力吐气，使声音稳定而持久。
同时，要注意不要过于用力，以免导致声音粗糙而疲劳。
再次是发音准确清晰。
要练习清晰的发音，注重舌头的定位和嘴唇的张合，以确保发声的清晰度和准确度。
最后，要注意调节声音的高低音调和音量。
通过练习发出不同的音调和音量，可以使声音更加丰富多样。
此外，还有一些特殊场合下的发声技巧。
比如，在大型演讲活动中，要注意运用声音的节奏感和变化范围，以表达出自己的情感和态度。
在广播主持人的工作中，要注意控制声音的速度和韵律，以及注重语调的抑扬顿挫，以吸引听众的注意力。
在歌唱表演中，要注意表达出歌曲的情感，注重音乐的感染力，通过调整音量和音高，以及感情的渲染，使歌曲更具魅力。
总之，发声原理与技巧的掌握对于我们的交流和表达都是至关重要的。
通过了解共鸣、气息控制和喉头肌肉的协调运动等原理，以及运用正确的姿势、调节呼吸、发音准确和控制音调和音量等技巧，我们可以改善声音的质量和表现力，更好地与人交流，展示自我，提高沟通效果。

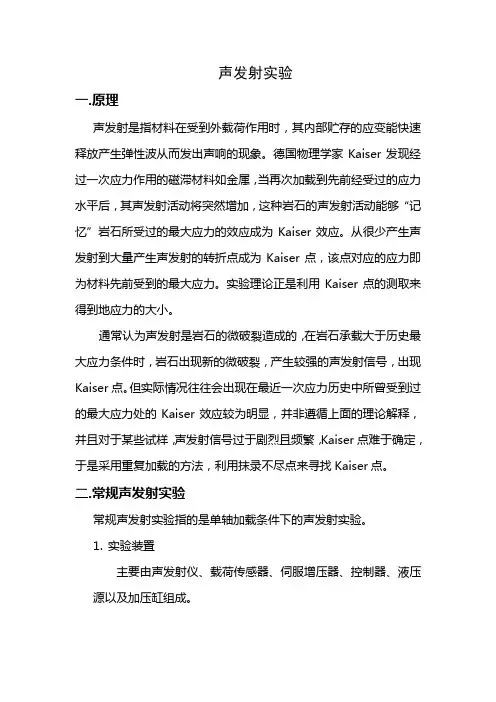

声发射实验原理
声发射实验一.原理声发射是指材料在受到外载荷作用时，其内部贮存的应变能快速释放产生弹性波从而发出声响的现象。
德国物理学家Kaiser发现经过一次应力作用的磁滞材料如金属，当再次加载到先前经受过的应力水平后，其声发射活动将突然增加，这种岩石的声发射活动能够“记忆”岩石所受过的最大应力的效应成为Kaiser效应。
从很少产生声发射到大量产生声发射的转折点成为Kaiser点，该点对应的应力即为材料先前受到的最大应力。
实验理论正是利用Kaiser点的测取来得到地应力的大小。
通常认为声发射是岩石的微破裂造成的，在岩石承载大于历史最大应力条件时，岩石出现新的微破裂，产生较强的声发射信号，出现Kaiser点。
但实际情况往往会出现在最近一次应力历史中所曾受到过的最大应力处的Kaiser效应较为明显，并非遵循上面的理论解释，并且对于某些试样，声发射信号过于剧烈且频繁，Kaiser点难于确定，于是采用重复加载的方法，利用抹录不尽点来寻找Kaiser点。
二.常规声发射实验常规声发射实验指的是单轴加载条件下的声发射实验。
1.实验装置主要由声发射仪、载荷传感器、伺服增压器、控制器、液压源以及加压缸组成。
图1. 常规声发射实验装置2.实验的基本过程MTS电液伺服系统以某一加载速率均匀的给岩样施加轴向载荷，声发射探头牢固的贴在岩心侧面上，用它来接受受载过程中的声发射信号，岩样所受的载荷及声信号同时输入Locan AT—14ch声发射仪进行处理、记录，给出岩样的声发射信号随载荷变化的关系曲线。
由上述的Kaiser效应原理，在声发射信号曲线图上找出声发射信号明显增加处，记录下此处载荷大小，即为岩石在地下该方向所受的地应力。
据此，可以求得试验岩石在深部地层所受的地应力（指主应力）。
3.实验的数据解释由于岩石在地下受三向力作用，所以要在不同方向取心进行试验，通常在室内对取自现场的岩心要在垂直方向取一块，在垂直岩心轴线平面内相隔45度取三块（如图2所示），由上述四个方向岩心进行试验测得四个方向的正应力，利用以下公式确定深部岩石地应力。
声发射技术.ppt
声发射机理
传感器
激励 （力）
信号
信号线
激励 （力）
声源
应力波
11
声发射检测基本原理
12
声发射检测的目的
确定声发射源的部位； 分析声发射源的性质； 确定声发射发生的时间或载荷； 评定声发射源的严重性。
13
声发射技术的特点（优点）
声发射是一种动力学检验方法，声发射探测到的 能量来自被测试物体本身，而不是象超声或射线 探伤方法一样由无损检测仪器提供； 声发射检测方法对线性缺陷较为敏感，它能探测 到在外加结构应力下这些缺陷的活动情况，稳定 的缺陷不产生声发射信号； 在一次试验过程中，声发射检验能够整体探测和 评价整个结构中缺陷的状态； 可提供缺陷随载荷、时间、温度等外变量而变化 的实时或连续信息，因而适用于工业过程在线监 控及早期或临近破坏预报；
22
金属加工
工具磨损和断裂的探测； 打磨轮或整形装置与工件接触的探测； 修理整形的验证； 金属加工过程的质量控制； 振动探测； 锻压测试； 加工过程的碰撞探测和预防。
23
交通运输业
长管拖车、公路和铁路槽车的检测和缺 陷定位； 铁路材料和结构的裂纹探测； 桥梁和隧道的结构完整性检测； 卡车和火车滚珠轴承和轴颈轴承的状态 监测； 火车车轮和轴承的断裂探测。
5
突发型声发射信号：如果信号由区别于背底噪
音的脉冲组成，且在时间上可以足够分开，那么这 种信号单个脉冲不可
分辨，这些信号就叫做连续型声发射信号。
7
声发射技术发展史概述
声发射和微震动都是自然界中随时发生的自然现 象； “锡呜”是人们首次观察到的金属中的声发射现 象，锡的冶炼可追朔到公元前3700年； 现代的声发射技术的开始以五十年代初Kaiser在德 国所做的工作为标志； 五十年代末：美国人大量研究发现金属塑性形变 的声发射主要由大量位错的运动所引起, 即声发射 主要是体积效应而不是表面效应； 六十年代：Green首先应用于无损检测, Dunegan 首次应用于压力容器；
无损检测技术与其应用--声发射检测技术(AE)
材料受外力或内力作用产生变形或断裂，以弹性波形式释 放出应力应变能的现象称为声发射（Acoustic Emission, 简称 AE），有时也称为应力波发射。
声发射是一种常见的物理现象，大多数材料变形和断裂时 有声发射发生，但许多材料的声发射信号很弱，人耳不能直接 听见，需要借助灵敏的电子仪器才能检测出来。用仪器探测、 记录、分析声发射信号和利用声发射信号推断声发射源的技术 称为声发射技术。
无损检测技术及其应用
--声发射检测技术（AE）
中国特种设备检测研究院
1 声发射检测技术的概念 2 声发射基本原理 3 声发射技术的优势 4 声发射检测实例
中国特种设备检测研究院
