霍尼韦尔SM系统ppt课件
6
SIS系统的结构
目前SIS的主流系统结构主要有TMR（三重化）、2oo4D（四重化） 2种。 （1）TMR结构：它将三路隔离、并行的控制系统（每路称为一个 分电路）和广泛的诊断集成在一个系统中，用三取二表决提供高 度完善、无差错，不会中断的控制。TRICON、ICS均是采用TMR结 构的系统。
（2）2oo4D结构：2oo4D系统是有2套独立并行运行的系统组成， 通讯模块负责其同步运行，当系统自诊断发现一个模块发生故障 时，CPU将强制其失效，确保其输出的正确性。同时，安全输出模 块中SMOD功能（辅助去磁方法），确保在两套系统同时故障或电 源故障时，系统输出一个故障安全信号。一个输出电路实际上是 通过四个输出电路及自诊断功能实现的。这样确保了系统的高可 靠性，高安全性及高可用性。HONEYWELL、HIMA的SIS均采用了 2004D结构。
DMR实行非冗余控制结构，每一个非冗余结构只 包含一个QPP控制单元，QPP含有冗余的处理器， 处理器与内存均为1oo2D的表决机制。
在IO配置里，每一条通路由控制器和独立的 Watchdog控制。
14
四重冗余QMR
为连续运转的过程控制提供安全防护 QMR是基于2oo4D表决机制，每一个QPP中含有双处理器
32
Watchdog看门狗
Watchdog功能 1.监视处理器运行 2.紧急停车输入(SD Input） 3.故障复位Reset
33
Watchdog结构特点
1.1oo2D结构配置 a.除对处理器等硬件进行测试外，Watchdog也要对其本身
做测试。为实现这个功能，Watchdog结构做了1oo2D结构配 置。
每一个IO Chassis最多放置18块IO卡件。
44
SIS系统的结构
目前SIS的主流系统结构主要有TMR（三重化）、2oo4D（四重化） 2种。 （1）TMR结构：它将三路隔离、并行的控制系统（每路称为一个 分电路）和广泛的诊断集成在一个系统中，用三取二表决提供高 度完善、无差错，不会中断的控制。TRICON、ICS均是采用TMR结 构的系统。
（2）2oo4D结构：2oo4D系统是有2套独立并行运行的系统组成， 通讯模块负责其同步运行，当系统自诊断发现一个模块发生故障 时，CPU将强制其失效，确保其输出的正确性。同时，安全输出模 块中SMOD功能（辅助去磁方法），确保在两套系统同时故障或电 源故障时，系统输出一个故障安全信号。一个输出电路实际上是 通过四个输出电路及自诊断功能实现的。这样确保了系统的高可 靠性，高安全性及高可用性。HONEYWELL、HIMA的SIS均采用了 2004D结构。
DMR实行非冗余控制结构，每一个非冗余结构只 包含一个QPP控制单元，QPP含有冗余的处理器， 处理器与内存均为1oo2D的表决机制。
在IO配置里，每一条通路由控制器和独立的 Watchdog控制。
14
四重冗余QMR
为连续运转的过程控制提供安全防护 QMR是基于2oo4D表决机制，每一个QPP中含有双处理器
32
Watchdog看门狗
Watchdog功能 1.监视处理器运行 2.紧急停车输入(SD Input） 3.故障复位Reset
33
Watchdog结构特点
1.1oo2D结构配置 a.除对处理器等硬件进行测试外，Watchdog也要对其本身
做测试。为实现这个功能，Watchdog结构做了1oo2D结构配 置。
每一个IO Chassis最多放置18块IO卡件。
44
霍尼韦尔楼宇自控系统介绍ppt课件
• 包含地下室排风机、双速排风机、送风机等；
12 Document control number
风机的启停 手自动状态
故障报警 运行状态
Honeywell Proprietary
SUCCESS
THANK YOU
13 Document control number
5 Document control number
Honeywell Proprietary
楼宇自控系统
监控内容：
空调机组设备监控； 1. 冷热源系统监控（冷水机组＋换热器）； 2. 定风量空调机组设备监控； 3. 变风量空调机组&变风量末端(VAV) 4. 送排风机监控（送风、排风、补风、排风排烟双速）； 5. 给排水系统监控（中水、生活给水、污水） 6. 风机盘管设备监控 7. 空气幕监控 8. 内呼吸幕墙监控 9. 室内外温湿度监视
建筑设备监控系统的功能
• 通过现场传感器、控制器、执行机构以及各类阀门， 对建筑内的各类机电设备的运行进行监控，以保证设 备按照工艺设计要求运行；
• 及时了解设备的运行状态，保证设备的正常运行，在 出现异常情况时及时报警；
• 根据建筑的运行要求（如不同的时间、服务区域的朝 向、季节以及日程安排）制定各类设备的运行策略；
监测系统、电梯监控系统。
8 Document control number
Honeywell Proprietary
1.定风量空调机组和新风机组
9 Document control number
Honeywell Proprietary
2019/5/5
Honeywell Proprietary
12 Document control number
风机的启停 手自动状态
故障报警 运行状态
Honeywell Proprietary
SUCCESS
THANK YOU
13 Document control number
5 Document control number
Honeywell Proprietary
楼宇自控系统
监控内容：
空调机组设备监控； 1. 冷热源系统监控（冷水机组＋换热器）； 2. 定风量空调机组设备监控； 3. 变风量空调机组&变风量末端(VAV) 4. 送排风机监控（送风、排风、补风、排风排烟双速）； 5. 给排水系统监控（中水、生活给水、污水） 6. 风机盘管设备监控 7. 空气幕监控 8. 内呼吸幕墙监控 9. 室内外温湿度监视
建筑设备监控系统的功能
• 通过现场传感器、控制器、执行机构以及各类阀门， 对建筑内的各类机电设备的运行进行监控，以保证设 备按照工艺设计要求运行；
• 及时了解设备的运行状态，保证设备的正常运行，在 出现异常情况时及时报警；
• 根据建筑的运行要求（如不同的时间、服务区域的朝 向、季节以及日程安排）制定各类设备的运行策略；
监测系统、电梯监控系统。
8 Document control number
Honeywell Proprietary
1.定风量空调机组和新风机组
9 Document control number
Honeywell Proprietary
2019/5/5
Honeywell Proprietary
霍尼韦尔楼控培训通用课件
楼控系统的性能优化与管理
性能优化
通过优化楼控系统的运行参数和配置，提高系统运行效率，降低能耗。
楼控系统管理
建立完善的楼控系统管理制度，定期进行系统维护和检查，确保系统稳定、可靠地运行。
楼控系统的未来发展趋势与展望
智能化发展
随着物联网、云计算等技术的发展，楼控系统将更加智能化，实现更加精细化的能源管理和控制。
提高建筑物的舒适度 楼宇自动化系统可以根据室内环境的变化，自动 调节设备参数，提高室内环境的舒适度。
楼宇自动化系统的历史与发展
历史
楼宇自动化系统的起源可以追溯到20世纪50年代，随着技术的不断发展，系统 的功能和性能也不断提升。
发展
未来，楼宇自动化系统将朝着更加智能化、集成化、网络化、节能化的方向发 展，为人们提供更加舒适、安全、节能的建筑环境。
PART 02
霍尼韦尔楼控系统介绍
霍尼韦尔楼控系统的特点与优势
高效节能
霍尼韦尔楼控系统采用先进的 控制算法和节能策略，能够实 现能源的优化利用，降低建筑
物的能耗。
智能化管理
系统具备高度智能化管理能力， 能够实现自动化控制和远程监 控，提高楼宇管理的效率和便 捷性。
安全可靠
霍尼韦尔楼控系统具备高度的 安全性和可靠性，能够保障建 筑物内设备和人员的安全。
根据设备使用情况和寿命制定维护 计划，预防设备故障。
更新与升级
根据技术发展和需求变化，对楼控 系统进行更新和升级，提高系统性 能和稳定性。
PART 05
楼控系统的节能与优化
楼控系统的节能技术与应用
节能技术
采用先进的节能技术和设备，如高效空 调系统、智能照明系统等，降低楼宇能耗。
VS
节能应用

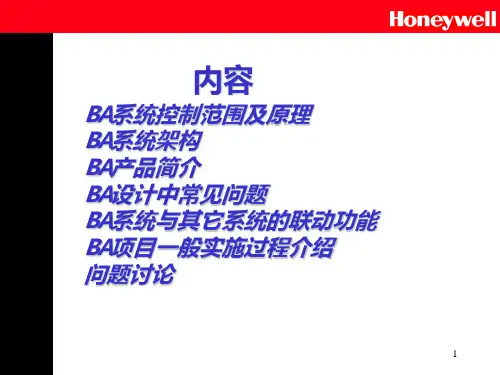

Honeywell楼宇自控讲解PPT课件
1 2 3 4 5 6 7 8 9 10
21
点的描述
1. 模拟量输入温度传感器--测量冷却水供水温度. 2. 模拟量输入温度传感器--测量冷却水回水温度. 3. 数字量输出冷却水泵控制--控制冷却水泵P-9的启/停. 4. 数字量输入冷却水泵状态--检测冷却水泵P-9运行状态 (运行/停止) . 5. 数字量输出冷却水泵控制--控制冷却水泵P-8的启/停. 6. 数字量输入冷却水泵状态--检测冷却水泵P-8运行状态 (运行/停止) . 7. 数字量输入压差开关--检测冷却塔风机运行状态 . 8. 数字量输出冷却塔风机运行控制--用于控制冷却塔风机的启/停 . 9. 数字量输入冷却塔风机故障状态--用于检测冷却塔风机故障(正常/故障) . 10. 模拟量输出冷水阀驱动器--用于控制冷水阀的开度 .
流程图11
BAS控制功能
空调机组
12
BAS控制功能
6
5
3
2
1
9
8
74
11
10
1 2 3456 7
8 9 10 11
13
点的描述
1. 模拟量温度传感器--用于测量区间温度. 2. 数字量输入压差开关--用于检测风机状态. 3. 数字量输入防霜冻传感器--用于防霜冻检测. 4. 数字量输入压差开关--用于检测滤网状态(清洁或报警) . 5. 模拟量输入温度传感器--用于检测混合风温度 . 6. 模拟量输出新风风门驱动器--用于控制新风风门的开关状态
运行时间和使用寿命的平衡。
35
1 12 3
2 45 6
7 照明灯光系统
8
36
点的监测 1 照明回路1开关状态 2 照明回路1开关控制 3 照明回路1手/自动状态
霍尼韦尔培训讲义ppt课件
热交换系统
12
A座地下一层1#热水锅炉间一次热水经水－水热交换器供给。 B座 地下一层2#热水锅炉间一次热水经水－水热交换器供给B,C座空调 使用。A座热水由1#生活水泵房内的热交换器供给，B,C座热水由 3#生活泵房内的热交换器供给
B2~F3为低区，F4~顶层为高区 板换热水供回水温度监测 热水循环泵状态和启停
EBI
的方式
Server BNA 连接到 Excel 5000 控制器(最多2条 总线).
1
Honeywell 楼宇自控及智能化集成管理系统
系统介绍
2021年4月16日
汇报内容
首先感谢贵公司给我们这么好的一个机会介绍我们 Honeywell公司的新一代的楼宇和集成管理系统EBI系统设 计
2
一、EBI系统的网络结构 二、楼宇自控系统的系统要求和实现目的 三、项目的建筑特点和功能分析 四、楼宇自控系统的组成 五、系统网络结构和系统配置 六、系统软件功能 七、系统集成和开放性要求
空调新风系统要求
13
一～三层
夏季
温度 相对湿度
办公室 24~27 <=60%
职工餐厅 25~27 <=65%
大厅
25~27 <=65%
银行
24~27 <=60%
冬季 温度 相对湿度 20~22 >=35％ 18~20 18~20 >=30％ 20~22 >=35％
新风量 40 M3/h.p 25 M3/h.p 15 M3/h.p 40 M3/h.p
时小泵带气压罐）
中水系统
18
本系统中水机房设于B4,系统废水经排污泵排入中水机房，中水机房设有原水调节池和中水 调节池，中水系统竖向分为高低两个区，B2~F13为低区，F14~F27为高区，由B4中水水 箱通过定压变频方式供水
霍尼韦尔楼控培训
P. 24
三、子系统介绍
1、空调系统 新风机组控制方式 温度控制：
根据送风温度或房间温度与设定温度差值，对冷/热水阀开度进行 PID调节，从而控制温度。在夏季工作时，当温度升高时，调节 水阀开大；当温度降低时，调节水阀开小。在冬季工作时，当温 度升高时，调节水阀关小；当温度降低时，调节水阀开大。使温 度始终控制在设定值范围内。 送风机控制： 根据时间程序或人工启停送风机
P. 32
2、冷/热源系统 制冷原理与热泵
制冷循环 压缩机
制冷 剂
43℃ 室 外空气
35℃ 室外空气
冷凝器
制冷剂 放热
2020/3/9
膨胀阀
三、子系统介绍
20℃ 室内空气 蒸发器 制冷剂 吸热
25℃ 室内空气
高温物体
排热QK
输入功 W
吸热Q0 低温物体
热泵
P. 33
2、冷/热源系统 热泵的性能
三、子系统介绍
1、空调系统 组合式空调器
三、子系统介绍
2020/3/9
P. 20
1、空调系统 半集中式系统
三、子系统介绍
风机盘管加新风
新风管
新 风
新风 机组
冷冻水系统
室内空气分散处理----分散部分 新风集中处理
2020/3/9
冷冻水集中制备
P. 21
1、空调系统 风机盘管与新风机组
三、子系统介绍
2020/3/9
螺杆式 适宜范围:528KW~1163KW
2020/3/9
离心式
P. 36
2、冷/热源系统 空气源热泵
三、子系统介绍
室外空气
制冷能 力
夏 天
水: 7~12 ℃
霍尼韦尔-鼎易天城楼宇自控方案(PPT)
霍尼韦尔-鼎易天城楼宇自控方案(PPT) 云南鼎易天城酒店楼宇自控系统解决方案，暖通中央空调监控系统，第一部分工程概况与系统解决方案说明1-1 工程概况工程名称:云南鼎易天城酒店楼宇自控工程建设单位:该项目位于位于昆明市，建筑功能为酒店，地下一层，地上二十五层，总建筑高度 91.2米。
主要为酒店、餐饮，会务,娱乐,桑拿用房等，按五星级标准设计。
本工程的集中空调、通风、热水系统采用集中监控。
由中央电脑、终端设备及若干DDC模块组成，在空调控制中心能显示并自动打印暖通中央空调系统设备的运行状态，对各主要运行参数进行集中监控。
1-2楼宇自控系统简介楼宇自控系统(BAS)是建筑技术、自动控制技术与计算机网络技术相结合的产物，使大楼具有智能建筑的特性。
现代智能化建筑内有着大量的机电设备，如中央空调系统、通风系统、冷热源系统、给排水系统、电梯系统、照明等等系统设备，这些设备多而分散。
多，即数量多，被控、监视、测量的对象多，多达上千点以上;散，即这些设备分布在各楼层和各个角落。
如果采用分散管理，就地控制、监视和测量是难以想象的。
采用楼宇自控系统，就可以合理利用设备，节约能源，节省人力，确保设备的安全运行，加强楼内机电设备的现代化管理, 并创造安全、舒适与便利的工作环境，提高经济效益。
对于本工程的智能化系统中最重要的系统,楼宇自控系统来说，在本工程中将完成对制冷、供热、通风和空调系统，给排水系统，照明控制系统等，从而实现创造一个高效、节能、舒适、高性能价格比、温馨而安全的工作环境，提高管理水平，达到节约能源、节约人工成本的目的。
1-3 设计依据为了保证系统的既能适应当今主流技术的发展，又具有极高的可靠性，同时满足本工程的具体应用要求，方案设计遵从以下标准:《智能建筑设计标准》(国家标准GB/T50314) 《智能建筑弱电工程设计施工图集》(GJBT-471) 《民用建筑电气设计规范》(JGJ/TI)《工业自动化仪表工程施工及验收规范》(GBJ93) 《自动化仪表安装工程质量检验标准》(GBJ132) 《电气装置安装工程电缆线路施工及验收规范》(GB50168) 《美国制冷空调协会所规定的应用手册》(2003 ASHRAE Application Handbook))《采暖通风与空气调节设计规范》(GBJ19) 本工程楼宇自控系统正式招标文件第二部分用户需求分析本工程在通风及空调部分的设计采用了风冷热泵+空气处理的方案，采用了大量的通风及空调设备，以保证整个建筑良好舒适的环境和便利的工作空间。
霍尼韦尔楼宇自控及智能化集成管理系统培训讲义15页PPT
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
霍尼韦尔楼宇自控及智能化集成管理 系统培训讲义
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新风量 40 M3/h.p 25 M3/h.p 15 M3/h.p 40 M3/h.p
新风系统
• 职工餐厅和三～二十七层办公层采用风机盘管＋新风系统，本系统共包括新风 机组27台
送风温度监测； 风机的启停，手/自动转换开关，运行状态及过载报
警 监测风机前后压差 监测过滤器状态 通过对二通电动调节阀的自动调整，实现对送风温度
• 保证办公楼内环境满足各种功能分区的要求，提高工作 环境的舒适度 （冷热源，空调）
• 确保建筑物与内部人员整体安全水平和灾害防御能力 • 提供最佳的能源供应方案
• 实现大楼内设备的集中管理，实现物业管理现代化
三、项Байду номын сангаас的建筑特点和功能分析
•银都中心建筑面积约17万平米，地下二层，地上20层。裙 房三层，裙房以上由A,B,C三座塔楼组成，其中A,B座19层， C座20层。
一、EBI系统的网络结构 二、楼宇自控系统的系统要求和实现目的 三、项目的建筑特点和功能分析 四、楼宇自控系统的组成 五、系统网络结构和系统配置 六、系统软件功能 七、系统集成和开放性要求
概述
一、 EBI系统的网络结构
EBI 系统架构
设备监控系统
安全防范系统
视频管理系统 消防报警系统 定位系统
二、楼宇自控系统的系统要求和实现 目的
冷源系统
• 冷水机组台数控制（A座2台,B,C座4台） • 冷冻水泵、冷却水泵 • 冷冻水系统 • 冷却塔控制 • 冷源系统的负荷控制 • 补水泵自动控制 • 分集水器旁通阀调节
热交换系统
• A座地下一层1#热水锅炉间一次热水经水－水热交换器供给。 B 座地下一层2#热水锅炉间一次热水经水－水热交换器供给B,C座 空调使用。A座热水由1#生活水泵房内的热交换器供给，B,C座热 水由3#生活泵房内的热交换器供给
排水系统
• 本系统系统污水和废水排放到位于B4的16个污水池中，经潜水泵 提升后排出
• 监视污水坑低液位，高液位和超高液位 • 潜水泵（一用一备）的状态，故障和手自动
监视 • 根据低液位启泵，高液位停泵的原则完成潜
水泵的自动控制
照明系统
• 泛光照明监视和控制（8路） • 庭院照明监视和控制（8路） • 楼层照明的监视和控制（27路） • 航空灯照明（1路）和广告照明（2路）监
电度 • 变压器超温报警
生活水给水系统
• 本系统生活水给水系统分为三个区，B4~B2为市政管网直供， F3~F13为低区，F14~F27为高区，由B2生活水箱通过定压变频 方式供水
• 监视低区,高区生活水箱的低，高，超高液 位监视
• 低区生活水压力监视（0.7 MP) • 高区生活水压力监视（1.1 MP) • 变频泵状态，故障和变频控制（3主泵1小泵，主泵
设定点（可调整）的PID控制 控制新风风阀的开关 新风机、新风阀门、盘管调节阀的联动控制防冻开关
报警和联动
空调系统
• 首层银行和二层办公采用全空气集中式空调系统，空调机组设在地下一层。冬 季设湿膜加湿
回风温湿度监测 风机的启停，手/自动转换开关，运行状态及过载报
警 监测风机前后压差 监测过滤器状态 通过对二通电动调节阀的自动调整，实现对送风温度
•B2为汽车库和人防，B1为娱乐、超市、职工餐厅、冷冻机 房、变配电室等
•裙房F1~F3包括大型商场、餐厅、银行、会议厅等
•A,B,C座塔楼以办公为主
四、楼宇自控系统监控范围
楼宇自控的功能说明
银都中心BA系统监控说明
• 冷源系统 • 热交换系统 • 变配电系统 • 给排水系统 • 空调新风系统 • 送排风系统 • 照明系统
两用一备，小流量时小泵带气压罐）
中水系统
• 本系统中水机房设于B4,系统废水经排污泵排入中水机房，中水机 房设有原水调节池和中水调节池，中水系统竖向分为高低两个区 ，B2~F13为低区，F14~F27为高区，由B4中水水箱通过定压变 频方式供水
• 监视中水水箱的低，高，超高液位监视 • 低区中水供水压力监视（0.7 MP) • 高区中水供水压力监视（1.1 MP) • 变频泵状态，故障和变频控制
视和控制
送排风系统（原13台）
建议增加 B2~B4车库送排风机的启停 （12台) B2~B4 排风排烟双速风机(6台） B3中水泵房，消防泵房风机（2台) B2热交换机房(1台） B1送排风机房风机（4台） B1弱电机房，电话交换机房 B1夹层制冷机房，变配电室，垃圾间 F17电梯机房风机（PF-5,6,7,8) 卫生间总排风（PF-9~12,PF-1,2) 空调走道总排风（PF-3,4)
建议设备监控
首层大堂，银行入口电热风幕控制 汽车坡道：电热融雪控制 燃汽锅炉出口温度监测 中水系统监测 采暖换热器监控 送排风机增加
建筑智能化标准
五、系统网络结构和系统配置
Basic BNEAXcoCnnEecLtio5ns000 通过BNA
• B2~F3为低区，F4~顶层为高区
• 板换热水供回水温度监测
• 热水循环泵状态和启停
空调新风系统要求
• 一～三层
•
夏季
•
温度 相对湿度
• 办公室 24~27 <=60%
• 职工餐厅 25~27 <=65%
• 大厅
25~27 <=65%
• 银行
24~27 <=60%
冬季 温度 相对湿度 20~22 >=35％ 18~20 18~20 >=30％ 20~22 >=35％
Honeywell 楼宇自控及智能化集成管理系统
系统介绍
2022年3月23日
标题添加
点击此处输入相 关文本内容
标题添加
点击此处输入相 关文本内容
总体概述
点击此处输入 相关文本内容
点击此处输入 相关文本内容
汇报内容
首先感谢贵公司给我们这么好的一个机会介绍我们 Honeywell公司的新一代的楼宇和集成管理系统EBI系统设 计
设定点（可调整）的PID控制 根据季节变换工况，实现最好的新回风比 新风机、新风阀门、盘管调节阀的联动控制防冻开关
报警和联动
变配电系统
• 本系统变配电采用10KV双路供电,并且由1#4#变压器组成
• 两路高压进线状态监测 • 高压母联状态监测 • 监测高压主进电压，电流，功率 • 低压四路出线状态监测 • 低压母联状态监测 • 监测低压侧的电压,电流,功率因数，有功功率和
