G320-13/32 液压支架大修工序G320-13/32液压支架主要技术特征：工作压力：320kg/cm 2初撑力：120 X2=240T工作阻力：160 X2=320T最低高度：1300mm最咼咼度：3200mm宽度：1420~1600mm中心距：1500mm总重量：1098kg对底版比压：平均/最大=17/37kg/cm 2支护方式：立即支护操纵方式：邻架操作通风断面：5.25cm2人行道宽度：600mm能适应金属网下工作液压支架的大修根据煤炭工业部(86)煤生字第133号文规定：液压支架大修周期一般为2~3年，或采完100~200万吨煤”。
其大修主要检修内容为：(1)对液压支架架体，包括顶梁、底座、掩护梁、前梁、伸缩梁、四连除一锈修\ —理—杆、侧护板、护帮板、推移框架等进行全面分解、清洗、检查、修理或更换；（2）检查侧护板复位弹簧及各种销轴；（3）立柱和千斤顶全部分解、清洗、检查，对镀层有镀蚀、划痕和碰伤超过标准的，应重新电镀，更换全部密封件，并打压试验；（4）阀类应全部分解清洗，更换损坏的零件与密封件，按规定打压试验，逐个调定安全阀的压力；（5）逐个检查高压管接头、接头座，更换全部接头密封件；（6）给大修检查合格的液压支架除锈、喷漆；（7）做好检修试验记录。
液压支架修理的一般工艺流程图：第一道工序：冲洗液压支架1、过程A 上井后，液压支架进入厂房，打扫液压支架上的浮矸、浮煤等，以减少冲 洗工作量；B 将液压支架与乳化液泵连接，升起液压支架至最高3200mm ；C 用高压水（压力达到30MPA ）冲洗液压支架上的矸石、煤尘以及其它杂,设计 G320 — 13/32 液压支架检修工序为:整 体 分 解根据液压支架修理的工艺流程图D清洗地上的煤泥，并冲洗干净。
第二道工序：液压支架解体第一步：拆除控制阀和各种液压管1、过程A将液压支架升起至适当高度，将顶梁处于水平位置，伸出各种侧护板；B拆除操纵阀与拖架连接的三条螺丝（M12 X80）;C将操纵阀用天车吊起放置在液压支架的一边；D将与操纵阀连接的管路拆除，管路搁置一边，操纵阀码放整齐；E将与各种千斤顶和接头架连接的管路拆除，放置整齐；F将管路的所有接头拆除，分类收集。
支架检修流程图
设备故障
流程不规范
分析设备故障的原因，如磨损、老化 、维护不当等。
检修流程不规范可能导致检修效率低 下或质量不达标。
提出改进措施和建议
加强设备维护
定期对设备进行维护和保养，减少故障发生 的概率。
提高人员技能
加强检修人员的技能培训，提高其技能水平 。
优化检修流程
对检修流程进行优化，提高检修效率和质量 。
总结经验教训，提高检修效率和质量
总结经验教训
对检修过程中遇到的问题进行总结，找出解决问题的 最佳方法。
建立经验库
将经验教训整理成经验库，为今后的检修工作提供参 考。
持续改进
根据经验教训和实际情况，持续改进支架检修流程， 提高检修效率和质量。
THANKS
支架检修流程图
汇报人：
202X-12-22
CATALOGUE
目 录
• 支架检修流程概述 • 支架检修准备阶段 • 支架检修实施阶段 • 支架检修记录与报告阶段 • 支架检修总结与改进阶段
01
CATALOGUE
支架检修流程概述
目的和意义
01
02
03
确保支架安全运行
通过定期检修，及时发现 和解决潜在问题，确保支 架在生产过程中的安全稳 定运行。
02
根据检修计划，明确各人员的分工和职责，确保每个步骤都有
专人负责。
协作配合
03
加强各人员之间的协作配合，确保检修过程顺利进行，提高工
作效率。
03
CATALOGUE
支架检修实施阶段
检查支架结构完整性
观察支架整体结构
检查支架是否有变形、开裂、锈 蚀等现象，确保支架结构完整。
测量支架尺寸
液压支架检修工艺流程
液压支架检修工艺流程（一）适用范围：本流程适用于煤矿井下用各种型号液压支架的检修、修复。
（二）交接检查与清理：1、设备进厂交接时，首先清点外部附件数量和设备有关的零部件进行检修前的验收交接，并填写《综机设备安装（撤除）交接单》（见下表），参加交接人员必须签字。
蒋庄煤矿综机设备安装（撤除）交接单工作面年月日第一联存根综机修理车间：使用单位：运搬工区：2、班组根据下达的检修任务，将设备在厂房外进行外部清理煤尘除锈放油。
3、对外部附件，存放到检修地点，按类分别码放整齐。
4、做出外部附件的材料购置、领用计划。
5、大修时结构件分块进厂，拆卸分部件时，应首先用水枪清洗掉煤粉、石渣，卸下之部件分类待修。
6、液压部件拆卸之零件必须认真清洗。
清洗剂可用煤油，也可用乳化液。
用清洗乳化液时，其要求为：a 水与乳化液质量之比为95：5；b 加热温度80～100℃；c 清洁度符合部颁标准；7、零件清洗时应特别注意沟槽、螺纹及孔眼处。
清洗时可使用泡沫塑料，严禁使用棉纱；8、清洗后的零件涂以润滑脂，分架存放，不得落地；9、部件组装过程中，应注意不使密封件损伤。
老化或接近老化的橡胶件和塑料件一律更换新件；10、支柱、千斤顶组装时定位嵌丝一般应更换新件，如旧件变形轻微，可修复再用；11、修复后的液压元件（阀类、胶管、立柱、千斤顶）孔眼处，加塑料塞堵后，存放待用；（三）液压支架的解体：液压支架进厂前已在井下分块解体为：顶梁体、掩护梁及整体底座。
进厂检修时分别对以上各部件进行细解。
其解体工艺如下：1 顶梁整体1.1 拆下整梁所带的胶管和阀件；1.2 用泵站向前探梁千斤顶供液，伸出前探梁；1.3 拆下护帮千斤顶及护帮板；1.4 拆下前探梁千斤顶及前探梁；1.5 拆下悬臂梁千斤顶及悬臂梁；1.6 拆下活动侧侧护板（拆前应将侧护板拉出一段，以消除复位弹簧弹性力）；1.7 拆下导向器及侧护千斤顶连接销，分别抽出导向器及复位弹簧、侧护板千斤顶；1.8 拆下固定侧侧护板；1.9 解体过程中拆下之销轴及定位件、防脱件分类存放。
液压支架立柱千斤顶维修工艺

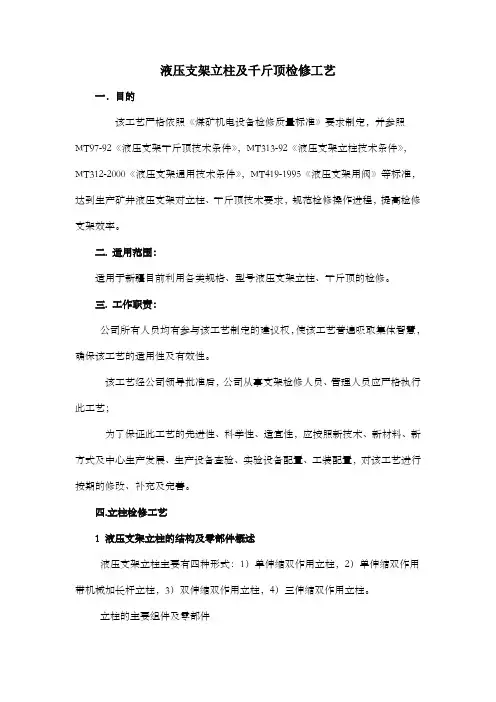

液压支架立柱及千斤顶检修工艺一．目的该工艺严格依照《煤矿机电设备检修质量标准》要求制定，并参照MT97-92《液压支架千斤顶技术条件》，MT313-92《液压支架立柱技术条件》，MT312-2000《液压支架通用技术条件》，MT419-1995《液压支架用阀》等标准，达到生产矿井液压支架对立柱、千斤顶技术要求，规范检修操作进程，提高检修支架效率。
二. 适用范围：适用于新疆目前利用各类规格、型号液压支架立柱、千斤顶的检修。
三. 工作职责：公司所有人员均有参与该工艺制定的建议权，使该工艺普遍吸取集体智慧，确保该工艺的适用性及有效性。
该工艺经公司领导批准后，公司从事支架检修人员、管理人员应严格执行此工艺；为了保证此工艺的先进性、科学性、适宜性，应按照新技术、新材料、新方式及中心生产发展、生产设备查验、实验设备配置、工装配置，对该工艺进行按期的修改、补充及完善。
四.立柱检修工艺1 液压支架立柱的结构及零部件概述液压支架立柱主要有四种形式：1）单伸缩双作用立柱，2）单伸缩双作用带机械加长杆立柱，3）双伸缩双作用立柱，4）三伸缩双作用立柱。
立柱的主要组件及零部件立柱主要由活柱组件、缸体部件、缸体导向套组件、加长杆组件及二级缸体底阀等组成。
1.2.1 活柱组件1.2.2 主要由：1）柱头、2）柱管、3）柱塞、4）鼓型圈、5）活塞导向环、6）支撑环、7）卡箍、8）外卡键柱组成。
1.2.3 头一般选用35＃钢等强度高、可焊性好的材质；柱管选用高强度无缝钢管，可焊性好的材质，如：27SiMn、25CrMo；柱塞选用40Cr材质；鼓型圈一般选用聚氨脂；活塞导向环选用聚甲醛；支撑环一般选用45＃钢；卡箍选用聚甲醛；外卡键一般选用45＃钢。
1.2.4 活塞导向环与鼓型圈或山形圈配合，起导向、减少摩擦和防挤作用。
1.2.5 外导向环（卡箍）装在柱塞或外卡键上，起导向、减少摩擦作用。
1.2.6 支撑环起托住鼓型圈和活塞导向环作用，外卡键固定密封件和导向环，保证在液压作用下不窜动和脱落。
支架检修流程图
拆除导杆、 侧护千斤顶
运至千 斤顶检 修区
使用专用工 具拆除侧护 千斤顶导向 套
侧推千斤顶 下腔外接管 路，缓慢打 出活塞杆
清洗缸体、 导向套、活 塞杆，检测 有剥落、毛 刺，加工或 外围修理
检测合格， 更换密封
将活塞杆装 入缸筒，使 用专用工具 安装导向套
高低压测试 检修抬底3-5 次，确认完 好，编号吊 入完好区
将推移千斤顶 安装到推移杆 上，起吊支架， 拉入推移杆， 安装固定推移 千斤顶
检修抬底 千斤顶
待拆除推移 杆后，拆下 抬底护盖， 取下销轴， 千斤顶自由 落下
取出抬底千 斤顶
吊至千 斤顶检 修区
使用小型拆 柱机拆除抬 底导向套
抬底下腔外 接管路，缓 慢打出活塞 杆
清洗缸体、 导向套、活 塞杆，检测 有剥落、毛 刺，加工或 外围修理
安装立柱前， 检查柱窝， 对有损坏柱 窝进行切割 更换
检查侧护侧 护有卡板现 象，是否由 弹簧套筒、 倒杆引起， 取出更换
检查支架方 销座、方销、 耳座，开口 销、D型销， 补齐
检查侧护弹 簧套筒、导 杆有无变形
验收支架金 属结构件
检修管路
将支架内可 拆胶管拆除
整理拆除的 胶管，弯头、 三通及中间 接头，并归 类
拉出推移杆 及推移杆上 的推移千斤 顶
拆除推 移吊至 千斤顶 检修区
拆下千斤顶 弹性挡圈， 用专用工具 取下缸盖
取出卡环， 使用外接液 压缓慢打出 活塞杆
清洗缸体、 活塞杆，检 测有剥落、 毛刺，加工 或外围修理
检测合格， 更换密封
将活塞杆装 入缸筒，装 入卡环、带 上弹性挡圈
高低压测试 检修前梁3-5 次，确认完 好，编号吊 入完好区
高低压测试 检修抬底35次，确认 完好，编号 吊入完好区

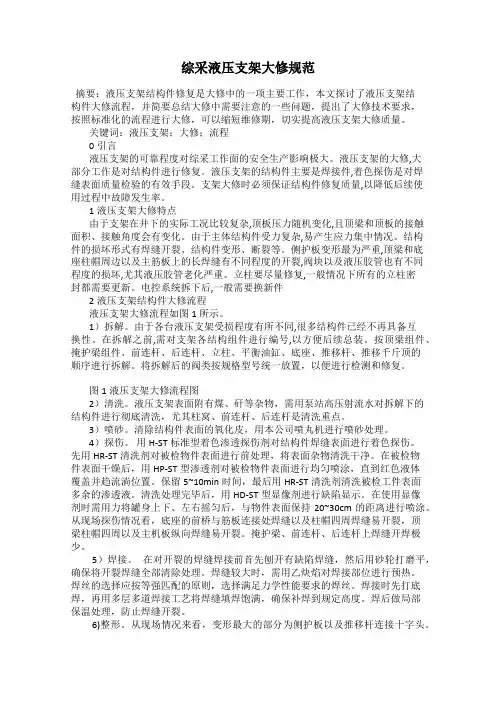

综采液压支架大修规范
综采液压支架大修规范摘要：液压支架结构件修复是大修中的一项主要工作，本文探讨了液压支架结构件大修流程，并简要总结大修中需要注意的一些问题，提出了大修技术要求，按照标准化的流程进行大修，可以缩短维修期，切实提高液压支架大修质量。
关键词：液压支架；大修；流程0引言液压支架的可靠程度对综采工作面的安全生产影响极大。
液压支架的大修,大部分工作是对结构件进行修复。
液压支架的结构件主要是焊接件,着色探伤是对焊缝表面质量检验的有效手段。
支架大修时必须保证结构件修复质量,以降低后续使用过程中故障发生率。
1液压支架大修特点由于支架在井下的实际工况比较复杂,顶板压力随机变化,且顶梁和顶板的接触面积、接触角度会有变化。
由于主体结构件受力复杂,易产生应力集中情况。
结构件的损坏形式有焊缝开裂、结构件变形、断裂等。
侧护板变形最为严重,顶梁和底座柱帽周边以及主筋板上的长焊缝有不同程度的开裂,阀块以及液压胶管也有不同程度的损坏,尤其液压胶管老化严重。
立柱要尽量修复,一般情况下所有的立柱密封都需要更新。
电控系统拆下后,一般需要换新件2液压支架结构件大修流程液压支架大修流程如图1所示。
1）拆解。
由于各台液压支架受损程度有所不同,很多结构件已经不再具备互换性。
在拆解之前,需对支架各结构组件进行编号,以方便后续总装。
按顶梁组件、掩护梁组件、前连杆、后连杆、立柱、平衡油缸、底座、推移杆、推移千斤顶的顺序进行拆解。
将拆解后的阀类按规格型号统一放置，以便进行检测和修复。
图1液压支架大修流程图2）清洗。
液压支架表面附有煤、矸等杂物，需用泵站高压射流水对拆解下的结构件进行彻底清洗，尤其柱窝、前连杆、后连杆是清洗重点。
3）喷砂。
清除结构件表面的氧化皮，用本公司喷丸机进行喷砂处理。
4）探伤。
用H-ST标准型着色渗透探伤剂对结构件焊缝表面进行着色探伤。
先用HR-ST清洗剂对被检物件表面进行前处理，将表面杂物清洗干净。
在被检物件表面干燥后，用HP-ST型渗透剂对被检物件表面进行均匀喷涂，直到红色液体覆盖并趋流淌位置。
液压支架检修工序
液压支架检修工序1、首先进行编号，维修每十架为一组，建立档案；2、进行初检，主要是对缺件情况进行登记，报给技术员对配件编制计划，上报经管科做购买计划，进行生产技术准备；3、将螺栓连接件及其它悬挂件拆除，将换向阀、安全阀、平面截止阀、液控单向阀、双向锁、高压胶管等的各连接口用塑料堵头堵住，分类存放在专用器具内，并报计划外委维修。
4、把支架进行整体冲洗，然后人工清理剩余残余煤矸石等；5、检查结构件部分对顶梁、伸缩梁、摆杆、底座、侧护板、前梁、挡板、抬底千斤顶、推移杆等部件做出永久性标记，做除锈清理。
6、检查立柱、千斤顶部分对千斤顶、立柱进行打压检测。
立柱及各类千斤顶，在各级活塞杆伸出全行程的1/3和2/3的情况下，分别向各供液口供2MPa压力供液，保持2min，压降不超过0.5MPa，没有渗漏的，做好记号，不予更换；有明显压降、漏液及窜液的从支架上拆除，更换备用的立柱、千斤顶。
拆除下来的立柱、千斤顶做大修处理，逐件拆开全部密封件报废处理。
拆开后检查将缸体工作表面锈蚀严重、活塞杆行程表面镀层有严重起皮、脱落、起泡或密集麻点现象，活塞杆头部变形严重，如要修复费用大约占其价值55％以上的，由其它情况导致无法修复的提出报废处理建议，认可后直接报废；对于虽有明显缺陷，如要修复费用大约占其价值35％～55％之间的提出修复建议，做外委维修计划。
对本厂能维修的由技术人员提出修复建议，提出具体修复方案并组织实施。
活塞杆、缸体按《液压支架立柱技术条件》和《液压支架千斤顶技术条件》进行修理，按标准进行检验。
6、结构件除锈处理除锈处理的工件以露出暗灰色金属光泽为标准，清理不干净的死角用小铲进行清理。
7、结构件的精修首先用肉眼检查结构件整体外观，对于破损严重，关键部位铰接孔有撕裂现象的，无有修复价值的，做报废处理，并报计划购买或补做新件。
对各种变形及缺陷进行恢复和补救，整形时可用压力机，对于无法使用压力机的部位可用热整形、热整形与其它机械整形相结合的方法，对于确实难以恢复的部位可以将整个零件（或该零件某一独立部位）清除后换上新件，所换新件必须是同种材质同规格，焊接时安要求，开坡口焊透，焊前将焊缝及其两侧20毫米修磨露出金属光泽并用火焰预热80至120℃，选用CO2气体保护焊施焊，选用与母材同等强度的焊丝，焊接过程中采用适当的焊接参数及多层多道的焊接工艺方法。
液压支架维修(大修)通用工艺 (2018.3.12)
（内部资料、注意保密）受控状态（）（修订版）2018-4-20发布2018-4-25实施天地宁夏支护装备有限公司技术中心前言本工艺由天地宁夏支护装备有限公司技术中心提出。
本工艺由天地宁夏支护装备有限公司技术中心归口。
本工艺包括液压支架拆解、清洗、检验、维修、组装等相关内容。
本工艺供天地宁夏支护装备有限公司内部使用。
原“液压支架维修通用方案（试运行版）”在本工艺发布之日起废止。
本工艺由天地宁夏支护装备有限公司技术中心起草。
本工艺主要起草人：史根军本工艺由天地宁夏支护装备有限公司技术中心副主任蔡永伦审核。
本工艺由天地宁夏支护装备有限公司副总经理周斌批准。
目录第一部分液压支架维修安全技术操作及一般规定 (2)第二部分液压支架进厂预检验收要求 (4)第三部分液压支架拆解通用工艺 (5)3-1拆解流程 (5)3-2拆解工艺 (6)3-3立柱千斤顶解体规范 (18)第四部分清洗除锈分类 (31)第五部分检测检验判定 (33)5-1液压支架结构件检测检验判定标准 (33)5-2立柱、千斤顶检测检验判定标准 (34)5-3销轴及标准件类检验判定标准 (38)5-4液压控制及阀类检验检判定测标准 (38)第六部分修复 (40)6-1结构件修复 (40)6-2立柱及千斤顶的修复 (44)6-3液压控制及阀类的修复 (48)第七部分组装 (49)7-1立柱千斤顶的装配 (49)7-2液压支架的装配 (49)第八部分验收标准 (49)8-1立柱和千斤顶验收要求 (49)8-2阀类验收要求 (50)8-3胶管验收要求 (51)8-4电气部分 (51)8-5维修后液压支架出厂验收 (51)维修设备入厂接收检验整架拆解分类结构件类立柱千斤顶类液压控制及阀类合格件待修件或可修复件报废件合格件喷砂喷漆整架组装调试，用户确认整架测试入成品库清洗分类检测合格件焊缝开裂的进行补焊耳座、耳板损坏的更换耳座、耳板铰接孔变大的根据不同情况进行补焊或镶件平面变形的对其进行热或冷校正螺纹损坏的应根据不同程度对其修整接头块、弯接头、接头座超差、损坏的更换新件通液管有漏液的对其补焊进行修复密封面有锈蚀缺陷的进行修复镀铬表面有缺陷的应修复或镀铬处理表面有沟槽、划痕的清洗后用油石修复电磁阀外委维修缺件的按原图纸要求补焊待修件或可修复件待修件或可修复件阀、可修复的进行修复，不可修复的更换新件检验组装试验需部件组装的进行组装（如侧护板、管路系统等）检验合格后可以进行入库、出库管理补漆检验清洗分类活塞杆、缸体、底阀等零件拆卸归类缺件的按原图纸要求补焊检验检验入库清洗分类检测胶管、接头、阀等等液压控制元件拆卸归类，客户要求签字确认的，经客户确认签字后进行下一工序螺纹损坏的应根据不同程度对其修整检验检验入库销轴及标准件清洗分类检测销轴、压块、挡块、弹簧及弹簧组件及其他标准件拆卸归类，客户要求签字确认的，经客户确认签可以继续使用弯曲变形量有修复价值的销轴进行矫正磨损的应根据不同情况补焊或表面喷涂处理无变形、磨损件对其进行除锈缺件的补制采购新件表面镀锌矿方要求的按矿方要求的方案执行接头损坏的更换接头检验测绘出图，计划自制加工报废件测绘出图，计划外制加工或外购报废件测绘出图，计划外购胶管两端损坏的剪断后扣压液压支架维修工艺流程除锈喷漆检验分类客户要求签字确认的，经客户确认签字后进行下一工序第一部分液压支架维修安全技术操作及一般规定一、操作人员应遵循的原理及规定1、操作人员必须十分了解液压支架的性能、构造、原理和液压控制系统，否则不允许操作，应立即通知上级主管部门，要求参加培训；2、未经技术中心和客户同意，绝不能更改液压支架结构件、立柱、千斤顶行程、工作介质；3、在对液压支架进行打压试验时，切勿超过液压支架相应试验标准压力；4、在对液压支架试验操作前必须观察试验液压支架周围是否存在安全隐患，在试验过程中严禁任何人进入液压支架试验区。
液压支架检修流程

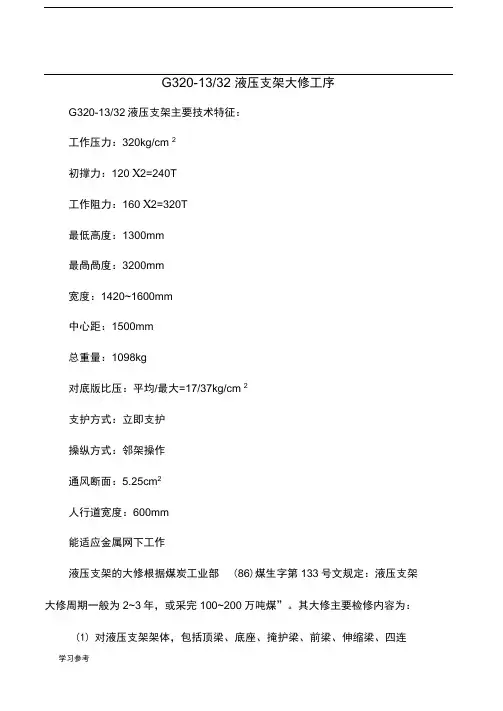

G320-13/32液压支架大修工序G320-13/32液压支架主要技术特征：工作压力：320kg/cm2初撑力：120×2=240T工作阻力：160×2=320T最低高度： 1300mm最高高度： 3200mm宽度：1420~1600mm中心距：1500mm总重量：1098kg对底版比压：平均/最大=17/37kg/cm2支护方式：立即支护操纵方式：邻架操作通风断面：5.25cm2人行道宽度：600mm能适应金属网下工作液压支架的大修根据煤炭工业部（86）煤生字第133号文规定：“液压支架大修周期一般为2~3年，或采完100~200万吨煤”。
