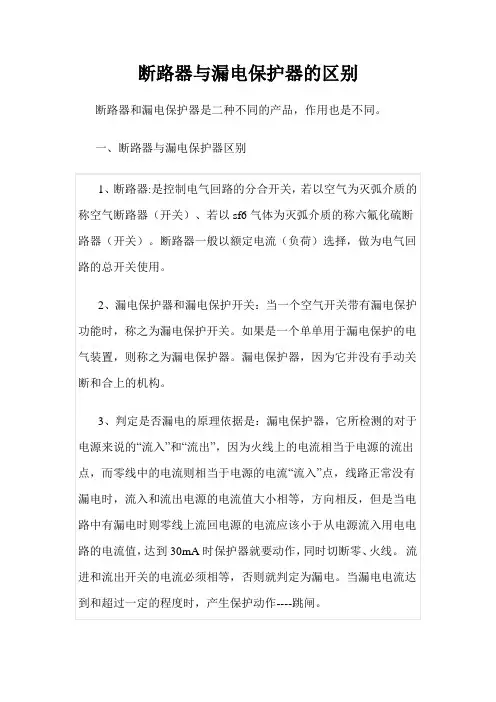

断路器和漏电保护器是二种不同的产品，作用也是不同。

一、断路器与漏电保护器区别
二、鉴相鉴幅型剩余电流继电器国内生产的主要型号：JD6、JD9、JD19、JD26、JD31、JD41、CDJD2、HWDJ、GLJ、HSCTJ、LBM、LTS、QJC、QLK、LSXF、ZTBJ1等型。

产品技术指标：额定电压220V/380V，额定电流150A/250A，额定缓变剩余动作电流为
200mA/300mA，额定突变剩余动作电流40mA/50mA/75mA，分断时
间不大于0.2s，具有重合闸功能。

剩余电流继电器对间隔5s内再次突然施加的额定缓变剩余动作电流，具有重合闸闭锁功能。

突变剩余动作电流值与突变剩余动作电流和缓变剩余动作电流之间的相位无关。

而普通的断路器好像没有。

额定突变剩余动40mA/50mA/75mA 这个参数。

而且也没有重合闸功能。

断路器与漏电保护器区别

断路器与漏电保护器区别2009-08-05 23:30断路器:断路器是控制电气回路的分合开关，若以空气为灭弧介质的称空气断路器（开关）、若以sf6气体为灭弧介质的称六氟化硫断路器（开关）。

断路器一般以额定电流（负荷）选择，做为电气回路的总开关使用。

漏电保护器和漏电保护开关：漏电保护器和漏电保护开关：当一个空气开关带有漏电保护功能时，称之为漏电保护开关。

如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。

漏电保护器，因为它并没有手动关断和合上的机构。

判定是否漏电的的原理依据是：漏电保护器，它所检测的对于电源来说的“流入”和“流出”，因为火线上的电流相当于电源的流出点，而零线中的电流则相当于电源的电流“流入”点，线路正常没有漏电时，流入和流出电源的电流值大小相等，方向相反，但是当电路中有漏电时则零线上流回电源的电流应该小于从电源流入用电电路的电流值，达到30mA 时保护器就要动作，同时切断零、火线。

流进和流出开关的电流必须相等，否则就判定为漏电。

当漏电电流达到和超过一定的程度时，产生保护动作----跳闸。

判定的阈值是可以设定的，因为电路就是们设计的。

只是应用时要根据不同的场合，选用不同灵敏度的保护器。

剩余电流是指通过剩余电流动作保护装置主回路(零序互感器)的电流瞬时值的矢量和，以其有效值表示，对于单相线路，剩余电流就是该相的对地漏电的电流；对于三相线路，剩余电流就是各相电流瞬时值的矢量和，以其有效值表示。

漏电断路器实质上是加装检测漏电元件的塑壳式断路器，主要由塑料外壳、操作机构、触头系统、灭弧室、脱扣器、零序电流互感器及试验装置等组成。

漏电断路器有电磁式电流动作型、晶体管(集成电路)电流动作型两种。

电磁式电流动作型漏电断路器原理图。

正常运行时，各相电流的相量和为零，零序电流互感器二次侧无输出，漏电脱扣器的检测线圈中没有电流流过。

此时的衔铁在永久磁铁的作用下，被吸在轭铁上。

当出现漏电或人身触电时，则在零序电流互感器二次线圈感应出零序电流。

漏电保护器与断路器的区别

漏电保护器与断路器的区别断路器是断路器.漏电保护器是漏电保护器是二种不同的产品作用也是不同的.反正在家也无聊我就认真的来回复你的问题希望对你有所帮助!断路器<又名空气开关它是有灭弧装置的简称空开>它是一种有开关作用,又能进行自动保护低压配电电器.其作用相当于刀开关.熔断器.热继电器等电气元件的组合主要是用来短路和过载保护的.一般分1P<就是只有一根火线进入空开零线在公共端上>1P加N<就是火线和零线同进入空开不过是零线是常闭的不管它跳不跳闸接线时千万别搞错了!>或是2P的<就是火线和零线同进入空开二者都是常开跳闸时同时断开>. 3P或4P等.工作原理简单的来说就一句话那就是任何电器在工作时都会发热.且发热程度与功率成正比.漏电保护器<又名剩余电流动作保护器简称RCD>可以分为以下三种:第一不带过载.短路保护.仅有漏电保护的RCD.也称为漏电开关.第二带过载保护.短路保护和漏电保护的RCD.也称为漏电断路器.第三没有过载.短路保护功能.也不直接分合电路,仅有漏电报警作用的RCD.也称为漏电继电器.一般用于不断电的重要场所.其原理为利用RCD的零序电流互感器来检测.捕捉漏电,触电等接地故障电流.并使其脱扣器动作切断电源.根据其分断反应时间可分为高灵敏度．中灵敏度和低灵敏度．工作原理为i<火线电流＞＋i＜零线电流＞＝ix=0．或i<A相＞＋i＜B相＞＋i＜C相＞=ix=0.或i<A 相＞＋i＜B相＞＋i＜C相＞＋＜N零线＞=ix=0.所以说兄弟一定要装接地线啊！不然的话漏电保护器就变成了触电保护器．剩余电流保护装置(以下简称RCD)，它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。

为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。

临时用电规范要求

压缩配电间距规则
8.1.2 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
压缩配电间距规则可用以下三个要点说明：
使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅
型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
总配电箱—配电箱—开关箱，根据功率需要依次递减 3、保护零线：必须在配电室或总配电箱处做重复接地外，
还必须在配电系统的中间处和末端处做重复接地。保护零线每一处重复接地装置的接地电阻值不应大于10Ω。
分级分路规则
动、照分设规则
压缩配电间距规则
使用维护与环境(配电柜)向二级分配电箱配电可以分路。即一个总配电箱(配电柜)可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱。
8.2.2 总配电箱的电器应具备电源隔离，正常接通
与分断电路，以及短路、
当一个断路器带有漏电保护功能时，称之为漏电保护开
关。如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。
配电箱漏电保护器（8.2.8-8.2.14共7条，2强条）
8.2.8 漏电保护器时装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。 8.2.9 漏电保护器的选择应符合现行国家标准《剩余电流动作保护器的一般要求》GB6829和《漏电保护器安装和运行的要求》GB 13955的规定。 8.2.12 总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
5.1.2 施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。

电气培训考核试题 (1)

电气培训考核试题1. 下列不属于模拟量是？A:电压B：电流C:温度D:开关(正确答案)答案解析：开关属于数字量，不属于模拟量2. 下列哪个是传感器常用的电流信号？A:0-10AB:0-380VC:4-20mA(正确答案)D:0-10V答案解析：答案A和B不属于传感器常用信号，答案D属于传感器常用电压信号，只有C正确。

3. 通信按信号方式可以分类为？A:有线通信、无线通信B：模拟通信、数字通信(正确答案)C：串行通信、并行通信D:异步通信、同步通信答案解析：A属于按传输媒质分类，C属于按数据传输分类，D是串行通信根据时钟控制方式的分类，B正确。

4. 下列不属于通信系统组成部分的是？A:信使(正确答案)B:信源D：信宿答案解析：通信系统主要由信源、信道和信宿组成。

5. 数字量是幅值_____的物理量。

空1答案：断续离散6. 传感器是能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为__ ___或其他所需形式的信息输出的检测装置。

空1答案：电信号7. 通信即_____的传递，是系统间的信息交换。

"空1答案：信息8. 蓝牙属于_____通信。

"空1答案：无线9. 模数（A/D）转化包含哪三个部分？A:采样(正确答案)B:量化(正确答案)C:编码(正确答案)D:显示答案解析：A/D转化包含三个部分：采样、量化和编码。

10. 根据信息的传送方向，串行通信可以进一步分为？A:单工(正确答案)B:全工(正确答案)C:半双工(正确答案)答案解析：根据信息的传送方向，串行通信可以进一步分为单工、半双工和全双工。

11. 各选项中不属于保护电器的元器件为（）？A、熔断器B、热继电器C、接触器(正确答案)D、马达保护器答案解析：接触器不属于保护电器。

12. 在常用的三线制接近开关中，黑色线接（）？A、电源正B、信号(正确答案)C、电源负D、不用接答案解析：三线制接近开关黑色线为信号线，所以接信号。

家里的断路器合不上闸了？肯定是这三种原因之一

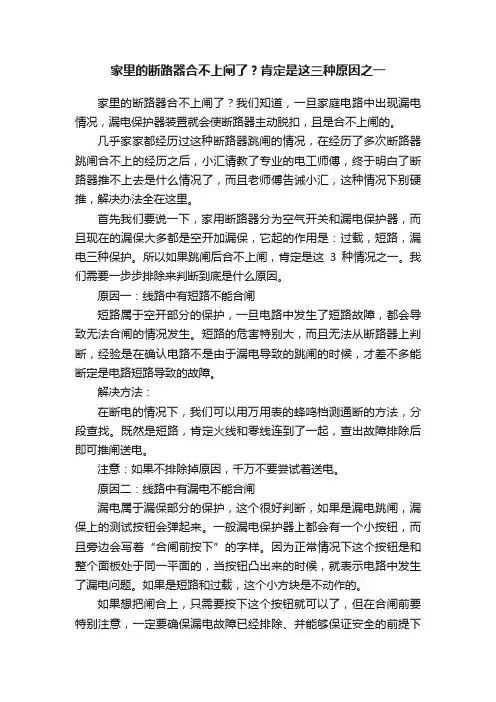

家里的断路器合不上闸了？肯定是这三种原因之一家里的断路器合不上闸了？我们知道，一旦家庭电路中出现漏电情况，漏电保护器装置就会使断路器主动脱扣，且是合不上闸的。

几乎家家都经历过这种断路器跳闸的情况，在经历了多次断路器跳闸合不上的经历之后，小汇请教了专业的电工师傅，终于明白了断路器推不上去是什么情况了，而且老师傅告诫小汇，这种情况下别硬推，解决办法全在这里。

首先我们要说一下，家用断路器分为空气开关和漏电保护器，而且现在的漏保大多都是空开加漏保，它起的作用是：过载，短路，漏电三种保护。

所以如果跳闸后合不上闸，肯定是这3种情况之一。

我们需要一步步排除来判断到底是什么原因。

原因一：线路中有短路不能合闸短路属于空开部分的保护，一旦电路中发生了短路故障，都会导致无法合闸的情况发生。

短路的危害特别大，而且无法从断路器上判断，经验是在确认电路不是由于漏电导致的跳闸的时候，才差不多能断定是电路短路导致的故障。

解决方法：在断电的情况下，我们可以用万用表的蜂鸣档测通断的方法，分段查找。

既然是短路，肯定火线和零线连到了一起，查出故障排除后即可推闸送电。

注意：如果不排除掉原因，千万不要尝试着送电。

原因二：线路中有漏电不能合闸漏电属于漏保部分的保护，这个很好判断，如果是漏电跳闸，漏保上的测试按钮会弹起来。

一般漏电保护器上都会有一个小按钮，而且旁边会写着“合闸前按下”的字样。

因为正常情况下这个按钮是和整个面板处于同一平面的，当按钮凸出来的时候，就表示电路中发生了漏电问题。

如果是短路和过载，这个小方块是不动作的。

如果想把闸合上，只需要按下这个按钮就可以了，但在合闸前要特别注意，一定要确保漏电故障已经排除、并能够保证安全的前提下才可去合闸。

解决方法：1.首先检查一下导线是否有破损，家里的电器是否受潮。

然后再用万用表测量导线对地是否有电阻，如果有，肯定是导线的某处连接了大地或者间接的接地，一处处排查。

2.如果家里面没有万用表，可以用排除法，把家里的所有电器断电，然后送上电，一个个排除，哪个通电跳闸哪个就漏电，当然如果家庭电器比较多，最好还是购买一个万用表，工品汇商城万用表价格也非常优惠。

浪涌装置、避雷器、漏保、空开、断路器区别

现在家家户户都离不开用电，家用电器安全也越来越被大家所重视。

为了保护我们的用电安全，各式各样能够断开电路的装置都被生产出来了，其中大家比较了解的有浪涌装置、避雷器、漏保、空开、断路器，不过大家分不清这几种保护装置有什么区别，今天我们就来了解一下浪涌装置、避雷器、漏保、空开、断路器的区别。

希望能够对大家有所帮助。

（1）浪涌和空开的区别
1）浪涌保护器
浪涌保护器（SPD）又称为“防雷器”和“避雷器”，是限制电气回路、通讯线路中强烈的瞬态过电压产生的浪涌，从而起到保护设备的作用。

其工作原理是当线路中出现瞬间过电压或过电流时，浪涌保护器会迅速导通，将线路中的浪涌泄放入大地。

按照保护设备的不同，可分为电源浪涌保护器和信号浪涌保护器两类。

其中电源浪涌保护器按照同容量的不同可一级电源浪涌保护器、二级电源浪涌保护器、三级电源浪涌保护器和四级电源浪涌保护器；信号浪涌保护器可分为网络信号浪涌保护器、视频浪涌保护器、监控三合一浪涌保护器、控制信号浪涌保护器、天馈信号浪涌保护器等。

2）空气开关
空气开关又称为断路器，当电路中电流超过额定电流时会自动断开，并对电路或电气设备发生短路、过载等进行保护。

例如照明、泵房等电源都可以用空气开关控制。

其工作原理是通过开关的电流超过一定电流时会因发热使金属片弯曲，开关脱扣，切断电源，保护线路中的设备不因过大的电流而损坏。

3）两者的区别
工作原理不一样：
浪涌保护器在线路中瞬态过电压增大时，会及时导通，将线路上的过电压泄放入地；而空气开关在线路上电流超过额定电流时，会自动断开，保护用电设备。

详细讲解断路器、空气开关和漏电保护器的区别

详细讲解断路器、空气开关和漏电保护器的区别日常生活工作中，我们经常用到空气开关和漏电保护器,下面详细介绍下它们之间的关系，先简单说下它们的区别，再具体的介绍下它们的关系。

从外观上说：空气开关和漏电保护器从外观进行分辨。

1.漏电保护器的外壳上有一个非常突出的“T”字按钮，而空气开关没有。

这是一个非常直观的区分方法。

另外，空气开关和漏电保护器在体积上也有差别。

漏电保护器比空气开关体积更大一些，空气开关一般占用1P或2P的安装位，而漏电保护器则要占用3P的安装位。

从功能上说：空气开关有两个最基本的功能：1.短路保护 2.过载保护。

当出现电流过大或短路时，空气开关检测到异常，就会直接切断回路，防止线路过载而起火。

而漏电保护器有三个保护功能：1.短路保护 2.过载保护 3.漏电保护。

这样看就能很明显地看出，漏电保护器比空气开关多了一个漏电保护的功能。

它在发生漏电时，能迅速自动跳闸，避免人体接触而触电。

空气开关和漏电保护器的区别在于，空气开关主要保护的是电路和用电电器，而漏电保护器主要保护的是人的安全。

两者一起安装，相互配合，能更好地保护家庭用电安全。

断路器常用断路器分为低压断路器和高压断路器（特殊专用断路器除外），这里我们主要详细介绍下低压断路器也可统称为空气断路器这种低压断路器可分为三大类：1、框架式断路器英文简称ACB全称为万能式空气断路器或框架式空气断路器如下图所示今夕是啥年s g z l l d a在额定电流上，原则上额定电流630A心上要求采用框架断路器，一般用于一个系统的总断路器，如变压器低压端的总断路器，电源端总开关等，框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。

断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。

2、微型空气断路器英文简称MCB也就是我们俗称的空气开关，如下图所示：用于63A以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。

断路器和漏电开关上的一些符号和功能

三言两语讲不清楚，只需知道如果不灭弧，将会对设备乃至系统电网产生不可估量的损失。
3P:3条L线
2P:L+N
1P就是1个线路，比如，单个的那种开关，就是1P的，他只能接一条进线一条出线
而2P的，则可以接两条进线2条出线
4P则可以接4条进线4条出线
其实4P开关就是4个1P的捆绑在一起，而2P就是2个1P的捆绑在一起而已
之所以捆绑，就是让拨动前边那固定片，集中的统一同时断开或者闭合线路。并且如果是某一条线过载，他跳下时会把另一个或几个回路的开关也拉下来
0.3A----简略表示，漏电动作电流为0.3A
0.4S----漏电脱扣动作时间为0.4秒
FAP-----沈阳金钟宏特电器有限公司产品，微型断路器类别中的隔离开关
125A/3----125A，3极
选用断路器的原则：
1、保护用电设备，满足正常运行
2、保护线路
3、故障情况下可靠分断电路（隔离开关无此功能）
பைடு நூலகம்
接线时需要注意的是：如果在同一个楼层里面，需要引出的1P及2P断路器较多的话，注意保持A、B、C相电的平衡，从总开关所引出的断路器ABC相要均衡引出，否则就会使总断路器使用寿命下降。
九，开关上的1P.2P.3P.4P是什么意思
这个P好象是Power的意思吧，
p:pole 极的意思
4P就是指4极，3条L线+1条N线
四，断路器型号EZD-100E/3300 100A的含义
答案：这是一个错误的型号书写方式。
EZD是施耐德电气的经济型塑壳断路器。
型号应为：EZD100E/3P 100A
100：壳架等级电流100A

空气开关、断路器、漏电保护区别

空气开关、断路器、漏电保护区别一、空气开关空气开关，又名空气断路器，是断路器的一种。

是一种只要电路中电流超过额定电流就会自动断开的开关。

空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

脱扣方式有热动、电磁和复式脱扣3种。

当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。

当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。

当线路发生短路或严重载电流时，短路电流超过瞬时用扣整定电流值,电磁打器产生二够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开。

锁扣在反力弹簧的作用下将三副主触头分断，切断电源。

开关的扣机机是一套杆装置。

当三触点通过操作机构闭合后,就被锁钩锁在合闸的位置如果电路中发生故障，则有关的把产生作用使脱扣机构中的锁钩开,于是主触点在程放弹簧的作用下速分断。

按照保护作用的下同,脱扣器可以分为过电流脱扣器及失压脱扣器等类型。

二、断路器断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

正泰系列断路器说明书

断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法单极1P： 220V 切断火线双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

施工现场临电安全与常见隐患

一施工现场临电安全规范和常见隐患
临时用电线路接法：
一、外电变压器低压输出到总配电房线路接法
9、从总配电箱的分配电开关分别引出黄、绿、红（L1、L2、L3）三相线。淡蓝色工作零线N从工作零线接线端引出，黄绿双色PE保护零线从PE端子引出。
配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零。
原则一：采用三级配电系统
三级配电系统指施工现场从电源进线开始至用电设备之间，经过三级配电装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。这种分三个层次逐级配送电力的系统就称为三级配电系统。
一施工现场临电安全规范和常见隐患
原则一：采用三级配电系统
3、断路器：包括空气开关、真空断路器......功能同空气开关。
漏保类型
如何区分漏电保护器和空气开关
一施工现场临电安全规范和常见隐患
隔离开关、空气开关、断路器、漏电保护器、漏电断路器之间的区别
4、漏电保护器：当输出端发生漏电时(一般情况是漏电电流≥30mA时自动电源切断输出，防止发生人员触电事故。分为带过载保护和不带过载保护之分，漏电保护灵敏度分为15mA与30mA之分
一施工现场临电安全规范和常见隐患
临时用电线路接法：
一、外电变压器低压输出到总配电房线路接法
5、淡蓝色线N（零线）接入到第一级漏电保护器上的接线端。
6、接地线PE（黄绿色）用导线引出到PE端子作为保护零线。
7、从第一级漏电保护器“N” 出线端接引到工作零线接线端。
8、从第一级总漏电保护器引出相线到多路分路隔离开关。
一施工现场临电安全规范和常见隐患
电工、维护人员

防爆开关漏电保护原理

防爆开关漏电保护原理
防爆开关是一种具有漏电保护功能的电气设备。

其原理主要包括漏电保护器和断路器两部分。

漏电保护器部分：漏电保护器是指能够监测电路中的漏电情况，并在漏电超过设定值时迅速切断电源的装置。

当电路中出现漏电时，漏电保护器会通过两个电流互感器（CT）感应电流的
差值，一旦差值超过预设的触发电流，保护器会迅速触发动作。

断路器部分：断路器是指能够在电路中断路，切断电源供应的装置。

当漏电保护器感应到漏电时，会通过控制断路器的触点进行断电操作，切断电源供应。

综合起来，防爆开关的漏电保护原理可以概括为：通过漏电保护器检测电路中的漏电情况，当漏电超过设定值时，漏电保护器触发动作，切断断路器的电源供应，从而起到保护电气设备和人身安全的作用。

短路电流、漏电保护及其区别

什么是短路保护短路保护是在电路发生故障，比如不经过负载，导线的电阻几乎可以忽略不计，因此瞬间产生的极大的电流提供切断电源，防止设备损坏和造成事故。

短路保护是指在电气线路发生短路故障后能保证迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击而造成损坏的保护。

一般情况下短路保护器件应安装在愈靠近供电电源端愈好，通常安装在电源开关的下面，这样不仅可以扩大短路保护的范围，而且，可以起到电气线路与电源的隔离作用，更加便于安装和维修。

对于一些有短路保护要求的设备，其短路保护器件，应安装在靠近被保护设备处。

断路器的短路保护是指相间、相零、相地等电流徒然增大很多的一种保护。

漏电保护对非接地短路不起作用。

什么是漏电保护漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。

漏电保护装置又称为剩余电流保护装置（ResidualCurrentOperatedProtectiveDevice，缩写RCD）。

漏电保护装置是一种低压安全保护电器，主要用于单相电击保护，也用于防止由漏电引起的火灾，还可用于检测和切断各种一相接地故障。

漏电保护装置的功能是提供间接接触电击保护，而额定漏电动作电流不大于30mA的漏电保护装置，在其他保护措施失效时，也可作为直接接触电击的补充保护，但不能作为基本的保护措施。

实践证明，漏电保护装置和其他电气安全技术措施配合使用，在防止电气事故方面有显著的作用。

本节就漏电保护装置的原理及应用进行介绍。

漏电保护是一种重要的电气安全保护装置，除要了解漏电保护装置的工作原理外，还要重点掌握漏电保护装置的应用场所，选用和安装要求，在安装应保证所有的工作机线都穿过漏电保护装置，保护零线不能接入漏电保护装置。

对于漏电保护器误动作和振动作的原因和防止措施，也应该掌握。

漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。

漏电保护装置又称为剩余电流保护装（ResidualCurrentOperatedProtectiveDevice，缩写RCD）。

空气开关、断路器、漏电断路器、漏电保护器的作用

[空气开关]：空气开关是因为电路中电流过大（电路短路或者用电器总功率过大都可，可能引起电流过大）而自动关掉开关．切断电路漏电保护器也就通过检测电路中地线和火线中电流大小差异来控制开关的，当火线有漏电时（单线触电）通过进户火线的电流大，而通过进户地线的电流小，引起绕在漏电保护器铁芯上磁通变化，而自动关掉开关．切断电路。

[断路器]：断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。

其实断路器就是一种开关,它和其他普通开关的不同点主要在:1.适用电压等级高2.灭弧介质及方式,有真空,少油,多油及六氟化硫等等3.灭弧能力强,效果好. [漏电断路器]：作用：主要用于当发生人身触电或漏电时，能迅速切断电源，保障人身安全，防止触电事故。

有的漏电保护器还兼有过载、短路保护，用于不频繁起、停电动机。

漏电保护器的工作原理
正常运行时，系统的剩余电流几乎为零或其值甚小，故漏电保护器动作值可以整定得很小(一般为毫安级，最低可整定到6mA)。

在系统发生接地故障(如人员触电、设备绝缘损坏碰壳、接地等)，则出现较大剩余电流，漏电保护器能可靠地动作而切断电源。

断路器的区别断路器的区别

住宅户内配电箱选2P ,其他的一般3P，漏电4P，双电源4P1P+N与2P1P+N也就是DPN，是指一根相线+一根中性线，这根接相线极具有正常分断能力（就是用手去断开）和过载、短路等保护分断功能（就是出现故障后自动断开），而这根接中性线极（在断路器上标示N）只就有正常的分断能力（用手去断开），而不具有保护分断功能。

它是施耐德C65系列中的一种。

而2P是指你所接的不管是一根相线+一根中性线还是两根都是相线，这两极都具有正常分断能力（用手去断开）和保护分断功能（出现故障后自动断开）。

施耐德C32、C45、C65都有这种型号。

相对来说1P+N比2P要便宜。

也就是说2P应用比1P+N要广泛一些了。

它并不是像上面大家说的1P+N通常指漏电断路器。

普通的插座回路用1P+N完全可以，但是如果你要加漏电的话就不行了，因为DPN（1P+N）的断路器不能拼装漏电保护附件和其他电器附件。

它的其它参数为：脱扣曲线为C型（专用于配电保护）；断路器的宽度为18mm;额定电流为3A、6A、10A、16A、20A。

如果要带漏电你可以选用DPNK型，DPNN型，DPNvigi和DPNvigiG，DPNNvigi型等，也可以用C65N-C 20A/2P+VE型断路器。

再说一遍，三相电用的漏电断路器一般分3种断路器，一种是3P的，一种是3PN的，一种是4P的。

3P：就3个接线只是给纯三相用电设备用的，相对地或者相间短路时会跳闸，不能有单相负荷，不然某相对N线有负荷后，N线回流断路器会作为漏电流动作。

3PN：4个接线L1L2L3N都过互感器线圈后面可以使用三相电，也可以使用单相电，无论三相负载是否平衡，漏电开关不动作；仅在漏电时候动作。

也就是说单相接地或者相间短路时候动作。

4P：4个接线L1L2L3都过互感器线圈使用方法同3PN，区别只是4P断N线，3P的不断N线。

对于微型断路器来说，1P+N、1P、2P一般都用来作为单相用电器的通断控制，但效果不同。
