二氧化碳灭火系统及部件通用技术条件
二氧化碳灭火系统及部件通用技术条件二氧化碳灭火系统是一种常见使用的灭火设备，广泛应用于各类危险场所，包括电力站、油库、化工厂等。
下面介绍一下二氧化碳灭火系统的通用技术条件以及常见部件。
二氧化碳灭火系统的通用技术条件：1. 温度范围：二氧化碳灭火系统能在-20℃至+50℃的温度下正常工作。
2. 压力要求：系统内的二氧化碳气体的工作压力应保持在2.5MPa至5.5MPa之间。
3. 外部环境要求：系统应能适应恶劣的环境条件，如高温、潮湿、腐蚀等。
4. 自动检测和报警：系统应配备可靠的检测器和报警装置，以便及时发现火灾并产生警报信号。
二氧化碳灭火系统的主要部件包括：1. 储存瓶：用于存储高压二氧化碳气体的容器，通常采用钢制储存瓶。
2. 阀门系统：用于控制二氧化碳的流动和释放，包括启动阀门、控制阀门和喷嘴阀门等。
3. 喷嘴：用于将二氧化碳喷洒到受灭火保护区域，通常采用喷雾式或雾化式喷嘴。
4. 控制系统：包括检测器、报警器和控制面板等，用于监测火灾、发出警报，并控制灭火系统的启动、停止和监控。
5. 配管系统：用于连接储存瓶、阀门和喷嘴等部件，以便将二氧化碳气体传送到灭火区域。
除了以上部件外，二氧化碳灭火系统还可能包括推动装置、备用储存瓶、气体浓度监测器等辅助设备，以提高系统的可靠性和安全性。
总之，二氧化碳灭火系统是一种可靠高效的灭火设备，根据不同的场所和需求，可以设计出不同规模和配置的灭火系统，以保护人员和设备的安全。
同时，二氧化碳灭火系统在使用时应符合相应的通用技术条件，以确保其正常运行和有效的灭火效果。
继续写相关内容，1500字：6. 系统设计要求：二氧化碳灭火系统的设计应符合相关的安全规范和要求，包括设计原则、布局要求、灭火效果等。
设计时需要考虑灭火区域的大小、形状、通风情况等因素，以确保灭火系统的覆盖范围和灭火效果。
7. 系统操作和维护：二氧化碳灭火系统的操作和维护要求也是很重要的。
操作人员需要接受相关培训，熟悉系统的启动和停止过程，了解系统的工作原理和操作方法。
气体灭火系统分类和组成
——方案计划参考范本——气体灭火系统分类和组成______年______月______日____________________部门气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。
为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。
一、系统分类（一）按使用的灭火剂分类1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。
二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。
二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。
管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。
高压储存容器中二氧化碳的温度与储存地点的环境温度有关。
因此，容器必须能够承受最高预期温度所产生的压力。
储存容器中的压力还受二氧化碳灭火剂充装密度的影响。
因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。
低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。
典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。
2．七氟丙烷灭火系统以七氟丙烷作为灭火介质的气体灭火系统。
七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力（ODP）为0，全球温室效应潜能值（GWP）很小，不含破坏大气环境。
但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。
3．惰性气体灭火系统惰性气体灭火系统，包括：IG01（氩气）灭火系统、IG100（氮气）灭火系统、IG55（氩气、氮气）灭火系统、IG541（氩气、氮气、二氧化碳）灭火系统。
二氧化碳气体灭火系统原理及组成
本系统具有自动灭火，应急手动灭火、现场机械施放灭火和逐瓶 开启灭火等四种方式供用户自行选择。
本系统经国家固定灭火系统和耐火建筑构件质量监督检验中心的 检测合格，符合国标 gb16669－1996《二氧化碳灭火系统及部件通用 技术条件》。
消防安全知识之气体灭火系统
保安培训之气体灭火系统气体灭火系统包括卤代烷灭火系统、二氧化碳灭火系统。
这是一种以气体作为灭火介质的灭火系统。
尽管卤代烷1211和1301灭火剂与二氧化碳的化学组成、物理性质、灭火机理以及灭火效能都有很大的差别，但在灭火应用中却具有很多相同之处：化学稳定性好，耐贮存、腐蚀性小、不导电、毒性低、蒸发后不留痕迹、适用于扑救多种类型火灾。
因此，这三种气体灭火系统具有基本相同的适用范围和应用限制。
卤代烷1301和1211灭火剂的灭火机理主要是通过溴和氟等卤素氢化物的化学催化作用和化学净化作用大量扑捉、消耗火焰中的自由基，抑制燃烧的链式反应，迅速将火焰扑灭。
因而对扑灭有焰燃烧非常有效，所需的灭火剂浓度低、灭火快。
二氧化碳灭火剂主要通过稀释氧浓度、窒息燃烧和冷却等物理作用灭火，也可以较快地将有焰燃烧扑灭，但所需的灭火剂浓度高。
二氧化碳在空气中含量达到15%以上地能使人窒息死亡，达到30%-35%时，能使一般可燃物质的燃烧逐渐窒息，达到43.6%时能抑制汽油蒸气及其他易燃气体的爆炸。
因此，气体灭火系统的适用范围是卤代烷1211、1301和二氧化碳灭火系统都适用于扑救A类火灾中一般固体物质的表面火灾。
二氧化碳灭火系统还适用于扑救棉、毛、织物、纸张等部分固体的深位火灾，但卤代烷1211和1301灭火系统不宜用于扑救固体的深位火灾；卤代烷1211、1301和二氧化碳灭火系统都适用于扑救常见的液体火灾和气体火灾，但在扑救气体火灾时，应在灭火前切断可燃气源或在灭火后能够立即切断气源。
及时切断可燃气源，一方面有利于迅速灭火，另一方面可以防止发生二次火灾或爆炸。
卤代烷1301和1211灭火剂对B、C类火灾的灭火机理主要是化学作用，效果极佳。
二氧化碳的灭火机理主要是物理作用，对B、C类的灭火效果一般，需要高浓度；气体灭火系统都适用于扑救带电设备与电气线路的火灾。
这是气体灭火剂优良的电气绝缘性能所决定的。
气体灭火系统不适用于扑救下列类型物质的火灾：强氧化剂、含氧化剂的混合物以及能够自身提供氧而且在无空气的条件下仍能迅速氧化、燃烧的物质，如氯酸钠、硝酸钠、氮的氧化物、氟、火药、炸药、硝化纤维素等；活泼金属（D类火灾），如钠、钾、镁、钛、锆、钠钾合金、镁铝合金等；金属氢化物，如氢化钠、氢化钾等；能自动分解的物质，如某些有机过氧化物、联氨等和能发生自燃的物质，如白磷、某些金属有同化合物等。

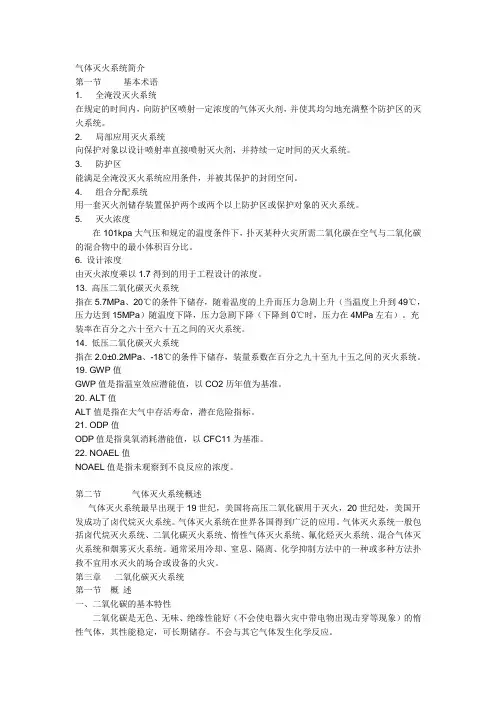

气体灭火系统简介
气体灭火系统简介第一节基本术语1. 全淹没灭火系统在规定的时间内，向防护区喷射一定浓度的气体灭火剂，并使其均匀地充满整个防护区的灭火系统。
2. 局部应用灭火系统向保护对象以设计喷射率直接喷射灭火剂，并持续一定时间的灭火系统。
3. 防护区能满足全淹没灭火系统应用条件，并被其保护的封闭空间。
4. 组合分配系统用一套灭火剂储存装置保护两个或两个以上防护区或保护对象的灭火系统。
5. 灭火浓度在101kpa大气压和规定的温度条件下，扑灭某种火灾所需二氧化碳在空气与二氧化碳的混合物中的最小体积百分比。
6. 设计浓度由灭火浓度乘以1.7得到的用于工程设计的浓度。
13. 高压二氧化碳灭火系统指在5.7MPa、20℃的条件下储存，随着温度的上升而压力急剧上升（当温度上升到49℃，压力达到15MPa）随温度下降，压力急剧下降（下降到0℃时，压力在4MPa左右）。
充装率在百分之六十至六十五之间的灭火系统。
14. 低压二氧化碳灭火系统指在2.0±0.2MPa、-18℃的条件下储存，装量系数在百分之九十至九十五之间的灭火系统。
19. GWP值GWP值是指温室效应潜能值，以CO2历年值为基准。
20. ALT值ALT值是指在大气中存活寿命，潜在危险指标。
21. ODP值ODP值是指臭氧消耗潜能值，以CFC11为基准。
22. NOAEL值NOAEL值是指未观察到不良反应的浓度。
第二节气体灭火系统概述气体灭火系统最早出现于19世纪，美国将高压二氧化碳用于灭火，20世纪处，美国开发成功了卤代烷灭火系统。
气体灭火系统在世界各国得到广泛的应用。
气体灭火系统一般包括卤代烷灭火系统、二氧化碳灭火系统、惰性气体灭火系统、氟化烃灭火系统、混合气体灭火系统和烟雾灭火系统。
通常采用冷却、窒息、隔离、化学抑制方法中的一种或多种方法扑救不宜用水灭火的场合或设备的火灾。
第三章二氧化碳灭火系统第一节概述一、二氧化碳的基本特性二氧化碳是无色、无味、绝缘性能好（不会使电器火灾中带电物出现击穿等现象）的惰性气体，其性能稳定，可长期储存。

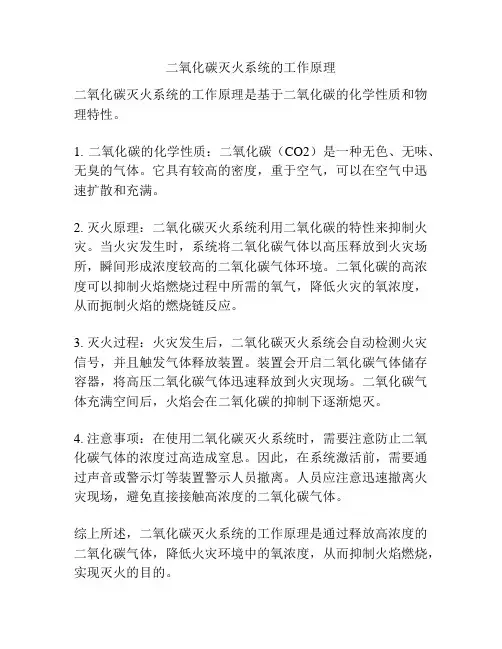

二氧化碳灭火系统的工作原理
二氧化碳灭火系统的工作原理
二氧化碳灭火系统的工作原理是基于二氧化碳的化学性质和物理特性。
1. 二氧化碳的化学性质：二氧化碳（CO2）是一种无色、无味、无臭的气体。
它具有较高的密度，重于空气，可以在空气中迅速扩散和充满。
2. 灭火原理：二氧化碳灭火系统利用二氧化碳的特性来抑制火灾。
当火灾发生时，系统将二氧化碳气体以高压释放到火灾场所，瞬间形成浓度较高的二氧化碳气体环境。
二氧化碳的高浓度可以抑制火焰燃烧过程中所需的氧气，降低火灾的氧浓度，从而扼制火焰的燃烧链反应。
3. 灭火过程：火灾发生后，二氧化碳灭火系统会自动检测火灾信号，并且触发气体释放装置。
装置会开启二氧化碳气体储存容器，将高压二氧化碳气体迅速释放到火灾现场。
二氧化碳气体充满空间后，火焰会在二氧化碳的抑制下逐渐熄灭。
4. 注意事项：在使用二氧化碳灭火系统时，需要注意防止二氧化碳气体的浓度过高造成窒息。
因此，在系统激活前，需要通过声音或警示灯等装置警示人员撤离。
人员应注意迅速撤离火灾现场，避免直接接触高浓度的二氧化碳气体。
综上所述，二氧化碳灭火系统的工作原理是通过释放高浓度的二氧化碳气体，降低火灾环境中的氧浓度，从而抑制火焰燃烧，实现灭火的目的。
二氧化碳气体灭火系统的组成
二氧化碳气体灭火系统的组成
二氧化碳气体灭火系统是一种常用的灭火设备，它通过释放二氧化碳气体来扑灭火灾。
这种系统通常用于电气设备、计算机房、化工厂和其他对水灭火不适用的场所。
下面我们来看一下二氧化碳气体灭火系统的主要组成部分。
1. 储气瓶，储气瓶是二氧化碳气体灭火系统的核心部件，通常采用高压钢瓶来储存液化的二氧化碳气体。
储气瓶的选择和安装位置需要符合相关标准和规定，以确保在发生火灾时能够及时释放足够的二氧化碳气体。
2. 放气装置，放气装置是用来控制二氧化碳气体释放的装置，通常包括放气阀门、放气管道和放气喷嘴。
当检测到火灾信号时，放气装置会自动或手动启动，释放储气瓶中的二氧化碳气体到受保护区域。
3. 控制系统，控制系统是用来监测火灾信号并控制放气装置的设备，通常包括火灾探测器、控制面板和手动启动装置。
火灾探测器可以检测到火灾的存在并发送信号给控制面板，触发放气装置释放二氧化碳气体。
4. 警报装置，警报装置用来发出火灾警报，提醒人员撤离受保护区域。
这些装置通常包括声光报警器和紧急广播系统。
总的来说，二氧化碳气体灭火系统的组成包括储气瓶、放气装置、控制系统和警报装置。
这些部件共同工作，能够在火灾发生时迅速、有效地扑灭火灾，保护人员和财产的安全。
然而，在使用二氧化碳气体灭火系统时，也需要严格遵守相关的操作规程和安全标准，以确保系统的安全可靠性。
二氧化碳灭火器原理及使用方法
二氧化碳灭火器原理及使用方法二氧化碳灭火器是一种具有一百多年历史的灭火剂，价格低廉，获取、制备容易，其主要依靠窒息作用和部分冷却作用灭火。
二氧化碳具有较高的密度，约为空气的1.5倍。
在常压下，液态的二氧化碳会立即汽化，一般1kg的液态二氧化碳可产生约0.5立方米的气体。
因而，灭火时，二氧化碳气体可以排除空气而包围在燃烧物体的表面或分布于较密闭的空间中，降低可燃物周围或防护空间内的氧浓度，产生窒息作用而灭火。
另外，二氧化碳从储存容器中喷出时，会由液体迅速汽化成气体，而从周围吸引部分热量，起到冷却的作用。
一般二氧化碳灭火器按充装量分有2、3、5、7kg等四种手提式的规格和20、25kg等两种推车式规格。
一、二氧化碳气体灭火系统二氧化碳灭火器属于气体灭火剂，在常温常压条件下，二氧化碳的物态为气相，它的临界温度是31.1℃，临界压力7.4MPa（绝压），固、液、气三相共存点温度为-56.6℃，该点的压力为0.52MPa（绝压），在这个压力下，固相不复存在，故在三相点与临界点之间，存于密封容器中的二氧化碳是液、气两相共存的，其压力随着温度的升高而增加。
二、二氧化碳灭火器的优缺点在高压或低温下被液化，喷放时气体体积急剧膨胀，稀释被保护空间。
优点有：灭火时不污染环境，对保护区不产生腐蚀和破坏作用，可扑救ABC类火灾，在高浓度下还可扑救固态深位火灾。
弊端：在实际应用中通常采用高压液化储存的高压系统和低温储存的低压系统。
高压储存，需要的瓶组数目多，占地面积大，对储存环境温度要求较严格，危险性大。
低压系统需要外设制冷设备，造价高，对运输管道也要求严格。
三、手提式二氧化碳灭火器原理及使用方法手提式二氧化碳灭火器又具体分为两种：手轮式二氧化碳灭火器和鸭嘴式二氧化碳灭火器。
手轮式二氧化碳灭火器由手轮的转动控制开闭；其下部有一根钢制或尼龙材料制成的出液管直通瓶底。
喷筒为喇叭状，由一根钢管与启闭阀出口相连。
为确保安全，当瓶内二氧化碳灭火剂蒸气压达到17．0MPa以上时，启闭阀一侧的安全膜片会自行爆破，释放二氧化碳气体。
气体灭火系统二氧化碳灭火系统
二氧化碳灭火系统的分类（按应用场合分）
1．全充满二氧化碳灭火系统（全淹没系统） （1） 组成：由固定在某一特定地点的二氧化碳钢瓶、
容器阀、管道、喷嘴、控制系统及辅助装置等组成。 （2） 灭火特点
在火灾发生后的规定时间内，使被保护封闭空间的二 氧化碳浓度达到灭火浓度，并使其均匀充满整个被保 护区的空间，将燃烧物体完全淹没在二氧化碳中。
• 对系统控制启动的要求
• ①二氧化碳灭火系统应设有自动控制、手动控制和机械应急 操作三种启动方式；当局部应用灭火系统用于经常有人的保 护场所时可不设自动控制。
• ②当采用火灾探测器时，灭火系统的自动控制应在接收到两 个独立的火灾信号后才能启动。根据人员疏散要求，宜延迟 启动，但延迟时间不应大于30s。
• 地下防护区和无窗或固定窗扇的地上防护区，应设机械 排风装置。
• 防护区的门应向疏散方向开启，并能自动关闭，在任何 情况下均能从防护区内打开。
• 设置灭火系统的场所应配专用的 空气呼吸器器阀、单向阀和集流管
• 储存容器 储存二氧化碳灭火剂，靠容器内二氧化碳蒸汽压力来驱动灭火剂 喷出，是二氧化碳灭火剂的供给源。有高压储存容器和低压储存 容器；
3.喷嘴最小工作压力，高压储存系统为1.4×106Pa；
低压储存系统为1.0×106Pa。
4。局部应用系统喷射时间一般不小于0.5min，对于燃点 温度低于沸点温度的可燃液体火灾，不小于1.5min。
• 灭火剂备用量的要求
当组合分配系统保护5个及以上的防护区或保护对 象时，或者在48h内不能恢复时，二氧化碳应有备用 量，备用量不应小于系统设计的储存量。对于高压 系统和单独设置备用储存容器的低压系统， 备用量 的储存容器应与系统管网相连，应能与主储存容器 切换使用。储存装置应设称重检漏装置。当储存容 器中充装的一氧化碳量损失10％时，应及时补充。
二氧化碳灭火系统
5 二氧化碳灭火系统5.1 二氧化碳的性质、灭火机理和应用范围1）二氧化碳的性质在常温常压条件下，二氧化碳以无色、无嗅的气体存在，单位体积重量约为空气的1.5倍。
二氧化碳不能燃烧或者助燃，达到一定浓度时可令人窒息。
二氧化碳的临界温度是31.4℃，临界压力7.4MPa（绝对压力）。
固、液、气三相共存点为-56.6℃，压力为0.52MPa（绝对压力），具体见图5-1二氧化碳蒸汽压力曲线。
从图5-1可以看出，在临界点与三相点之间的二氧化碳是以气、液两相共存的。
二氧化碳灭火系统就是根据这一物理特性储存二氧化碳的，储存方式有两种：（1）常温储存即高压储存，储存温度为0～49℃；（2）低温储存即低压储存，储存温度为-20～-18℃。
2）灭火机理二氧化碳灭火作用主要在于窒息，其次是冷却。
灭火时，二氧化碳从储存系统中释放出来，压力会骤然下降，使得二氧化碳迅速由液态转变成气态；又因焓降的关系，温度会急剧下降，当其达到-56℃以下时，气相的二氧化碳有一部分会转变成细微粒子（固相）——干冰，这时干冰的温度一般为-78℃。
干冰吸取其周围的热量而升华，即产生冷却燃烧物的作用。
二氧化碳的蒸发潜热为577kJ/kg，只相当于水的蒸发潜热的1/10。
二氧化碳在喷放过程中转变成固相的成分与其储存温度有密切关系，低温储存系统喷放的固相成分最高可达46％，常温储存系统喷放的固相成分只占15％～30％。
由此可见，二氧化碳在灭火中的冷却作用是较小的，而且常温储存比低温储存的冷却作用还要小。
另一方面，释放出来的二氧化碳，可以稀释燃烧物周围空气中的含氧量，使燃烧时热的产生率减小，当热产生率减小至低于热散失率的程度，燃烧就会停下来，这就是二氧化碳的窒息作用。
3）应用范围二氧化碳可以扑救下列火灾：（1）灭火前可切断气源的气体火灾。
（2）液体或石蜡、沥青等可溶化的固体火灾。
（3）固体表面火灾及棉毛、织物、纸张等部分固体的深位火灾。
（4）电气火灾。
低压二氧化碳灭火系统
3.主阀：总阀与储罐相连，平时关闭，当发生火灾时，主阀
开启，释放二氧化碳灭火剂，实施灭火。
4.维修阀：安装在主阀与储罐之间，平时常开。检修系统或
在不喷放灭火剂的状态下进行系统动作调试时将维修阀关闭。
主阀 维修阀
5.选择阀：安装在集流管
上，一端与集流管连接，一 端与灭火剂输送管道连接， 该阀用于组合分配系统中， 用以控制灭火剂的流动方向， 平时选择阀关闭，火灾时， 打开选择阀，释放出灭火剂， 输送到发生火灾的保护区。
成不必要的人员和财产损失。
（五）、常见故障排除
序号 1 2
3 4 5 6
故障 主阀、选择阀均不能动作
测满阀进口管路有结霜现象 储罐压力大于2.35Mpa，安全阀不动作 安全阀开启后，当储罐压力下降至1.87Mpa,安全 阀不复位 主阀、选择阀均已打开，但无二氧化碳灭火剂 喷射
储罐有结霜现象
储罐压力大于2.14MPa,制冷机未启动
2014.03.28
一、概述
低压二氧化碳自动灭火系统是基于高压二氧化碳 自动灭火系统原理基础上，而优于后者的一种优 良灭火设施。它是将二氧化碳灭火剂以液态形式 贮存在带有保温绝热结构的贮存容器中，通过制 冷机组使贮罐内二氧化碳的温度始终维持在-20~18℃左右、压力维持在约1.9~2.1MPa。有火灾时， 通过一系列执行机构，将液态二氧化碳输送到火 灾现场，通过喷头进行释放，实施灭火。
B.电气手动控制
（a）.当报警灭火控制器上控制方式选择键拨到“手动”档， 装置控制柜控制方式选择键拨到“自动”档时，灭火系统 处于手动控制状态。当保护区发生火情时，按下手动控制 盒或报警灭火控制器的启动按钮即可按规定程序启动灭火 系统释放灭火剂，实施灭火。在自动控制状态，仍可优先 实现电气手动控制。
低压二氧化碳气体灭火系统工作原理
低压二氧化碳气体灭火系统工作原理
1 低压二氧化碳气体灭火系统
低压二氧化碳气体灭火系统是在火灾发生时，一种比较安全、快速而又有效的灭火方式，它利用了二氧化碳的抑火特性，把沙尘和烟流都灭掉，使环境恢复安全。
低压二氧化碳气体灭火系统可以将室内温度从超过1000摄氏度降到风口发出的安全气体温度，从而彻底消灭火势。
1.1 系统组成
低压二氧化碳气体灭火系统一般由低压储罐、控制器、报警器和灭火管路组成。
其中，储罐内装有二氧化碳，当火灾发生时，控制器会控制低压储罐释放大量的二氧化碳气体，把火焰全部灭灭掉，并发出警报，将被撤离的人们警示，让他们及时逃离，以防止火势扩大。
1.2 安装和使用
低压二氧化碳气体灭火系统安装通常是向灭火设备系统中添加安全防火设备，一般低压二氧化碳气体灭火系统的安装不像传统的水管线，它只需要安装一个储罐，方便使用，可以减少安装后安装灭火系统带来的风险。
低压二氧化碳气体灭火系统在使用以前，一般都需要做好消防安全系统的功能、地点等设置，完成所有安装和维护工作，安装完成后才能正常使用。
1.3 作用
低压二氧化碳气体灭火系统具有迅速抑制火灾、全室覆盖灭火和
无毒无害等优点，在火灾发生时将能够有效地维持灭火程度或减少传
统的水管系统的影响，从而确保安全。
低压二氧化碳气体灭火系统是近年来应用最多的消防设备之一，
它可以更有效地减轻火灾带来的危害，从而使室内环境空气更加安全。
气体灭火系统分类和组成
气体灭火系统分类和组成气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。
为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。
一、系统分类（一）按使用的灭火剂分类1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。
二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。
二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。
管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。
高压储存容器中二氧化碳的温度与储存地点的环境温度有关。
因此，容器必须能够承受最高预期温度所产生的压力。
储存容器中的压力还受二氧化碳灭火剂充装密度的影响。
因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。
低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。
典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。
2．七氟丙烷灭火系统以七氟丙烷作为灭火介质的气体灭火系统。
七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力（ODP）为0，全球温室效应潜能值（GWP）很小，不含破坏大气环境。
但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。
3．惰性气体灭火系统惰性气体灭火系统，包括：IG01（氩气）灭火系统、IG100（氮气）灭火系统、IG55（氩气、氮气）灭火系统、IG541（氩气、氮气、二氧化碳）灭火系统。
由于惰性气体纯粹来自于自然，是一种无毒、无色、无味、惰性及不导电的纯“绿色”压缩气体，故又称之为洁净气体灭火系统。
第四章二氧化碳灭火系统
均衡系统管网和非均衡系统管网
均衡系统管网具备以下三个条件： (1)从储存容器到每个喷嘴的管道长度应大于最 长管道长度的90％。 (2)从储存容器到每个喷嘴的管道等效长度应大 于管道等效长度的90％(注：管道长＝实管长＋管 件的当量长度)。 (3)每个喷嘴的平均质量流量相等。 均衡系统管网有利于灭火剂的均化，计算时管 网灭火剂剩余量可不予考虑。 不具备上述条件的管网系统，为非均衡系统。
4.二氧化碳灭火系统的适用范围
• 全淹没灭火系统用于扑救封闭空间内的火灾，适用 于无人居住或工作人员在发生火灾后30s内能撤离 的通信、电视、广播机房、电子计算机房、贵重设 备室、精密仪器室、档案室、资料室等。 • 局部应用灭火系统应用于扑救不需封闭空间条件的 具体保护对象的非深位火灾。适用于对淬火槽、油 浸变压器、机器设备进行保护，当防护区有很大开 口(大于总表面积3％)而又无法关闭，或采用全淹 没系统灭火剂用量过大，采用此系统较为合适的。
3.二氧化碳灭火系统的应用 3.二氧化碳灭火系统的应用
1. 由于二氧化碳不含水、不导电、无腐蚀性，对绝大多数物 质无破坏作用，所以可以用来扑灭精密仪器和一般电气火 灾。 2. 但是二氧化碳不宜用来扑灭金屑钾、钠、镁、铝等及金属 过氧化物(如过氧化钾、过氧化钠)、重铬酸盐等氧化剂的 火灾。因为二氧化碳从灭火器中喷射出时，温度降低，使 环境空气中的水蒸气凝集成小水滴，上述物质通水即发生 反应，释放大量的热量，同时释放出氧气，使二氧化碳的 窒息作用受到影响。因此，上述物质用二氧化碳灭火效果 不佳。 3. 二氧化碳气体本身微毒，但二氧化碳浓度增加，氧气浓度 必然下降，对人有窒息作用。当空气中的二氧化碳浓度达 5％时，呼吸发生困难，当浓度大于15％时，就会使人死 亡。此外，还要注意用二氧化碳灭火后，可燃物的温度仍 然很高，要防止复燃。
气体灭火系统介绍
C.其他型热气溶胶是指非 S 型和 K 型热气溶胶。 2）灭火机理 热气溶胶灭火剂在产生的气溶胶中，固体颗粒主要是金属氧化 物、碳酸盐或碳酸氢盐、碳粒以及少量金属碳化物；气体产物主要是 N2、少量 CO2 和 CO。一般认为，固体颗粒气溶胶与干粉一样，是通 过吸热分解的降温作用、气相和固相的化学抑制作用以及惰性气体使 局部氧含量下降的窒息作用等若干种机理发挥作用的。总之，热气溶 胶灭火剂的燃烧是强放热反应，有序产生的生成物在高温和气流作用 下，分散在火场中，形成小于 1μm 的超细微粒。由于这些微粒及惰 性气体抑制燃烧的协同的作用（物理及化学反应作用），因而能够快 速、有效地扑灭火灾。 二、气体灭火系统 1.气体灭火系统的设置
3.IG541 混合气体灭火剂 1）IG541 混合气体灭火剂由 N2、Ar、CO2 三种惰性气体按一定比 例混合而成，其 ODP=0（对大气臭氧层无破坏），使用后以其原有成 分回归自然，灭火设计浓度一般在 37%～43%之间，在此浓度内人员 短时间停留不会造成生理影响。 2）灭火机理 LG541 混合气体灭火剂的灭火机理与二氧化碳灭火剂基本相同， 即通过降低防护区的氧气浓度（由空气正常含氧量的 21%降至 12.5% 以下），使其不能维持燃烧而达到灭火的目的。 4.热气溶胶灭火剂 热气溶胶灭火剂是将固体燃料混合剂（一般由氧化剂、还原剂、 性能添加剂和粘合剂组成），通过自身燃烧反应产生足够浓度的悬浮 固体惰性颗粒和惰性气体等具有灭火性质的气溶胶体，喷射并弥散于 着火空间，抑制火焰燃烧并使火焰熄灭。热气溶胶中 60%以上是由 N2 等气体组成，含有的固体颗粒的平均粒径极小（小于 1μm）。
气体灭火系统分类和组成
气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。
为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。
一、系统分类（一）按使用的灭火剂分类: 二氧化碳灭火系统、七氟丙烷灭火系统、惰性气体灭火系统、热气溶胶灭火系统1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。
二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。
二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。
管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。
高压储存容器中二氧化碳的温度与储存地点的环境温度有关。
因此，容器必须能够承受最高预期温度所产生的压力。
储存容器中的压力还受二氧化碳灭火剂充装密度的影响。
因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。
低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。
典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。
2．七氟丙烷灭火系统以七氟丙烷作为灭火介质的气体灭火系统。
七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力（ODP）为0，全球温室效应潜能值（GWP）很小，不含破坏大气环境。
但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。
3．惰性气体灭火系统惰性气体灭火系统，包括：IG01（氩气）灭火系统、IG100（氮气）灭火系统、IG55（氩气、氮气）灭火系统、IG541（氩气、氮气、二氧化碳）灭火系统。
二氧化碳气体灭火系统原理及组成
二氧化碳气体灭火系统原理及组成一、简介二氧化碳气体灭火系统是一种利用二氧化碳气体作为灭火介质的灭火系统。
它具有灭火速度快、灭火效果好、不留残留物等优点，在火灾发生时，能够快速响应，迅速完成灭火工作。
二、原理二氧化碳气体灭火系统的原理是通过二氧化碳气体的机械熄灭和化学熄灭作用来灭火。
当二氧化碳气体喷射进入火场时，气体会冷却燃烧区域，从而抑制火焰的燃烧。
此外，二氧化碳气体与氧分子反应生成一氧化碳和二氧化碳，消耗掉燃烧时所需的氧气，从而达到化学熄灭的效果。
三、组成二氧化碳气体灭火系统主要由以下组成部分组成：1. 储气瓶储气瓶是二氧化碳气体灭火系统的重要组成部分，主要用于储存二氧化碳气体。
为了确保灭火效果，在储气瓶的压力、温度和容量方面有严格的技术要求。
2. 喷嘴喷嘴是将储存的二氧化碳气体释放到火场上的关键设备。
喷嘴的数量、位置和喷射角度都需要根据防护对象的不同而定，以确保灭火效果。
3. 控制装置控制装置是二氧化碳气体灭火系统的“大脑”，能够根据火灾情况及时地控制气体释放、喷射时间和喷射量。
此外，系统还要配备报警装置，以便及时发现并处置火灾。
4. 管道系统管道系统是将储气瓶中的二氧化碳气体输送到喷嘴的通道，需要满足耐压、密封性和耐腐蚀性等要求。
在设计管道系统时，需要考虑管道的长度、弯曲和分支等因素。
四、应用场景二氧化碳气体灭火系统广泛应用于电力、石油化工、仓储物流和船舶等行业，以保护重要设施和设备的安全。
此外，还可以用于机房、计算机房、图书馆等场所的灭火防护。
五、注意事项在安装和使用二氧化碳气体灭火系统时，需要特别注意以下事项：•确保符合国家、地方相关规定和标准，避免采用劣质产品或超过技术要求的产品。
•在安装设备时，要考虑到储气瓶的位置和储存量，避免对使用环境和使用人员造成影响。
•在启动设备前，需要对设备进行诊断和测试，确保设备能够正常工作。
•在员工培训和消防演练方面，需要定期进行培训和演练，提高员工对设备的认知和操作水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xjdyxy1219@
建筑电气与智能化 教研室
4.5 高压二氧化碳气体灭火系统设计
xjdyxy1219@
建筑电气与智能化 教研室
xjdyxy1219@
建筑电气与智能化 教研室
xjdyxy1219@
建筑电气与智能化 教研室
xjdyxy1219@
2.选择阀
xjdyxy1219@
建筑电气与智能化 教研室
4.4 高压二氧化碳气体灭火系统主要组件
3.单向阀 4.安全阀 5.压力开关 6.高压连接软管 7.气动启动瓶组 8.称重装置
xjdyxy1219@
建筑电气与智能化 教研室
9.喷头
二氧化碳喷头分为全淹没系统喷头和局部 应用系统喷头。 全淹没系统喷头的应用参数主要是喷头人 口压力PT和喷头流量Qi； 局部应用系统喷头的应用参数，除PT和Qi 外，又增加了喷头保护面积
xjdyxy1219@
建筑电气与智能化 教研室
4.2 高压二氧化碳气体灭火系统的组成
主要由自动报警控制器、贮存装置、阀驱 动装置、选择阀、单向阀、压力记号器、 称重装置、框架、喷头、管网等部件组成。
xjdyxy1219@
建筑电气与智能化 教研室
H
xjdyxy1219@
xjdyxy1219@
建筑电气与智能化 教研室
2.灭火机理
二氧化碳是一种窒息剂。它是一种无色无味的气 体，在温度0℃和压力3.53×106帕时即能液化。 常用灭火器中的二氧化碳是加压后呈液体状态， 当喷射气化后，体积增加了450倍。它是空气重 量的1.524倍，所以能停留在燃烧物质的表面，隔 绝燃烧物质与空气中的氧气，遂使燃烧停止。同 时它由液态变成气态时能吸收大量的热，从而使 火场温度降低。
建筑电气与智能化 教研室
xjdyxy1219@
建筑电气与智能化 教研室
xjdyxy1219@
建筑电气与智能化 教研室
xjdyxy1219@
建筑电气与智能化 教研室
xjdyxy1219@
建筑电气与智能化 教研室xjdyxy1219@来自建筑电气与智能化 教研室
4.0 Introduction
气体自动灭火系统
单元独立系统
一个或一组灭火 剂钢瓶保护一个 区域。
组合分配系统一 系统 保护 范围
个或一组灭火剂钢 瓶保护几个封闭区 域。 总管，支管带有选 择阀
xjdyxy1219@
建筑电气与智能化 教研室
4.1 二氧化碳气体灭火机理
建筑电气与智能化 教研室
xjdyxy1219@
建筑电气与智能化 教研室
4.3 高压二氧化碳气体灭火系统工作原理
1.自动启动方式
xjdyxy1219@
建筑电气与智能化 教研室
2.手动启动方式
“手动优先”
xjdyxy1219@
建筑电气与智能化 教研室
3.机械应急启动方式
xjdyxy1219@
建筑电气与智能化 教研室
Notes
1
基本要求
对二氧化碳气体灭火系统有基本了解
2
重 点
二氧化碳气体灭火系统工作原理
3
难 点
二氧化碳气体灭火系统设计
xjdyxy1219@
建筑电气与智能化 教研室
4.0 Introduction
气体自动灭火系统
局部应用系统 对建筑
建筑电气与智 能化教研室 闫秀英
4 二氧化碳气体灭火系统
xjdyxy1219@
建筑电气与智能化 教研室
Contents
4.5 高压二氧化碳气体灭火系统设计 4.4 高压二氧化碳气体灭火系统主要组件
4.1 二氧化碳气体灭火机理
4.3 高压二氧化碳气体灭火系统工作原理 4.2 高压二氧化碳气体灭火系统的组成
物的局部或对局部对象 进行保护，应用于扑救 不需封闭空间条件的具 体保护对象的非深位火 灾。 现场的灭火剂钢瓶、喷 头、控制阀门
全淹没系统 在规定时 灭火方式
间内，向防火区喷射一 定浓度的气体灭火剂， 使其均匀地充满整个防 火区，应用于扑救封闭 空间内的火灾。 专门的钢瓶间、钢管、 现场喷头
xjdyxy1219@
二氧化碳灭火系统，按灭火剂储存方式可分成：灭火剂在常温下储存的二 氧化碳灭火系统和灭火剂在-18℃－20℃低温下储存的二氧化碳灭火系统；习 惯上，根据储存压力的不同，前者称为高压二氧化碳灭火系统，后者称为低压 二氧化碳灭火系统。
xjdyxy1219@
建筑电气与智能化 教研室
4.4 高压二氧化碳气体灭火系统主要组件
1.物理常数
所谓“充装系数 ”是指气瓶每升容许充装液化 气的质量（kg）。这是液化气体在充装过程中 应了解的很重要的数据。因为每个气瓶都有一 定的承受压力。液化气体在常温下充装一般以 液态进入瓶中，当环境温度升高时部分液体转 化为气体使瓶内的压力增大。所以为确保安全， 充装时不能装得过多，一定要参照充装系数进 行充装。
自动与手动操作失灵时——用机械式启动机构，直接操作联动设备释 放灭火剂。 高压二氧化碳灭火系统机械应急启动方式有两种。
xjdyxy1219@
建筑电气与智能化 教研室
4.紧急启动停止操作
xjdyxy1219@
建筑电气与智能化 教研室
4.4 高压二氧化碳气体灭火系统主要组件
建筑电气与智能化 教研室
xjdyxy1219@
建筑电气与智能化 教研室
xjdyxy1219@
建筑电气与智能化 教研室
4.6工程实例
一通信机房，长9m，宽4m，高3.2m，防静电地 板高0.4m,若采用二氧化碳灭火系统，请计算二氧 化碳灭火剂的用量。
xjdyxy1219@
xjdyxy1219@
建筑电气与智能化 教研室
3.高压二氧化碳灭火系统的适应范围
二氧化碳不导电，可灭电气火灾。又因为 它是干燥的无腐蚀性的不燃气体，所以可 用来扑灭精密仪器、机械设备、珍贵文物 等火灾。 二氧化碳在任何气候中不会冻结，能长期 保存不失效，灭火后不留渣滓又易利用通 风将余气吹走。
