预制梁场的标准化建设一、预制现场的选址预制场的建设规模及数量应根据合同段内桥梁的设计规模、数量与分布情况及建设工期要求,结合合同段内的地形地貌及水文地质情况,予以合理确定。

一般面积在1000m2~2000㎡左右。

1、预制场的选址原则:首选,离桥位较近的路基外,地势开阔、平坦,基础稳定的场地上;其次,确实因地形、地貌等条件限制预制场建设在桥台后的浅挖方路堑或低填方路堤上。

2、场地的基底处理预制场选择在路基外的场地上,首先,根据原地表土质情况进行恰当的基底处理后,因地制宜选择沙砾、石渣和碎石土等水稳性好的填料对场地进行补强处理,或对原地表土质进行参半无机填料的改良,达到硬化的效果,防止由于基地强度不足或不均而产生的不均匀沉降。

二、预制场的平面布置预制场选址完成后,应根据预制场的现场地形地貌及占地面积情况进行场地规划,划分出生活区、钢筋加工区、预制台座区和成品梁存放区等区段,并设置不锈钢版面的100*150cm蓝底白字标示牌。

使预制厂达到布局合理,功能完善,系统完善,道路顺畅。

预制场的形象建设执行云南建工形象要求:1、预制梁场要封闭管理,在进出栅栏门的道路两侧采用不锈钢材料制作框架,设置各种标示牌图版(工程概况板、预制场平面布置板、安全技术操作规程板、工程建设责任公示板)。

在预制梁场的合适位置悬挂各种有关工期、质量及安全的宣传标语。

2、预制场内钢筋存放加工区的规划面积不应小于1000m2,其中钢筋加工棚的面积不小于150 m2。

3、预制厂根据台座区的布置情况设置1~2台吊梁的龙门吊,1~2台5T门吊,浇注混凝土、钢筋笼及模板等,吊梁用的龙门吊起吊吨位与预制梁的吨位相匹配。

4、预制台座区和成品梁存放区在龙门吊作业范围内要全部硬化处理,横梁场方向要做成2%的双向坡,与在龙门吊轨道内侧20*30cm的排水沟形成有效的雨水排放系统。

5、将距离钢筋加工区较近的3个台座设为采用模架法绑扎钢筋网架的台座,便于模数化施工。

预制梁场(纯梁场)规范标准化建设指南

预制梁场(纯梁场)规范标准化建设指南

中冶(贵州)建设投资发展有限公司预制梁场标准化建设指南根据贵州省高速公路建设关于标准化工作的相关精神,借鉴全国其他省市高速公路标准化建设相关文件和经验,结合中冶(贵州)建设投资发展有限公司关于预制梁场标准化工作的要求,特制定本指南。

预制场标准化建设1、场地选址与设置1.1 预制场选址与布置要经过多方案比选,功能区规划合理,承包人应根据本合同段内桥梁的座数、规模和分布情况以及总工期的要求,结合桥址处的水文、地质、地形地貌、现场设备和桥梁架设方法等情况,尽早确定桥梁预制场的座数和位置。

并随同实施性施工组织设计一同报监理工程师批准并报项目执行办备案,批准后应严格按批准的规划布置方案建设。

1.2 预制场建设要与桥梁下部结构施工基本同步启动,避免出现“梁等墩”及“墩等梁”现象。

1.3 场址应选在水、电、路便利处,应尽量选在地势较高处,以利排水。

首先应根据现场实际情况做好场地的排水、平整压实及硬化工作,合理规划给排水、电力通讯线路敷设。

1.4 预制场一般不应设在主线上,除非用地困难且业主批准外。

拟设在桥台后路基上的桥梁预制场宜尽量选择在挖方路基地段,但应视土质情况预留一定的路基土方,待预制梁完成后再开挖到设计标高。

在梁场建设前,路堑边坡防护以及防排水设施等尽量提前施作完毕。

如果确因各种条件限制需将桥梁预制场设置在填方路堤或线外填方场地时,应对场地分层碾压密实,必要时需对场地表面进行土质改良,防止产生不均匀沉降变形而影响桥梁预制的质量。

1.5 在预制场入口处明显位置应设指路牌,场内相应位置应设置设预制场平面布置图、工艺流程图(预制、张拉、压浆等分区设置)、形象进度图、优质优价奖罚评定细则公示牌、工程概况牌、管理人员名单及监督电话牌、质量检验标识牌(预制、钢筋、张拉等分区设置)、安全生产牌、安全操作规程(龙门吊、张拉机具等)、消防保卫责任牌、文明施工牌、环境保护牌、进入施工现场告知牌、领导带班制度公示牌等。

场地内设置企业宣传标语、安全宣传标语等。

预制梁场标准化建设

预制梁场标准化建设

预制梁场标准化建设预制梁场的标准化建设包括拌合站、预制场和钢筋加工场的标准化建设。

具体要求可参考《云南省高速公路施工标准化管理指南-工地建设》。

首先,拌和站的标准化建设要求如下:1.场地要分为梁板预制场、钢筋加工场和小型构件预制场,每个区域要进行分开或隔离。

场地外围要修筑隔离围墙,并设立材料堆放区、拌和区、作业区和模板、钢筋制作区等区域。

整个标段的桥梁梁板及其它预制构件,应在预制场统一预制。

2.拌和场地要有良好的排水和防水措施,不允许出现积水的情况。

3.堆料场地和场区道路要采用水泥砼或沥青砼进行硬化处理,杜绝产生弹簧、翻浆现象。

同时,要设专人对场区道路进行及时清扫,减少灰尘。

4.拌和场地内应设有安全防护措施,并配备消防设备。

其次,材料堆放区、梁板存放区、拌和区、模板及钢筋制作区和主要业区及场内道路等也要进行标准化建设。

1.不同料源、品种、规格的原材料必须分类堆放整齐,界限分明,分界墙要有足够高度和强度。

堆放场地应整平、硬化和围砌,未经监理工程师同意不得将原材料堆放于公路用地范围内。

已检验合格的原材料和待检原材料要分开堆放,不许随进随用。

为防止石料离析,堆放石料不宜过高且应分层退台存放。

2.钢材和水泥等应上苫下垫,防雨防潮。

钢筋存放、加工场地必须按规范要求进行硬化,场地周围有完善的排水系统,场地不应存水,钢筋存放台高度不低于50CM,分批次、型号存放,钢筋加工场、半成品存放场应搭设钢筋棚。

使用袋装水泥必须搭建符合规范要求的水泥库,不同标号的水泥分库存放。

3.原材料采用分类堆放的储存方式,并做好分类标识。

并及时补齐损坏或丢失的标志、标识牌。

4.原材料场地硬化要求:必须至少采用20厘米厚硬化做基层,上面铺设10厘米以上水稳碎石或水稳砂或浇筑足够厚度的混凝土。

最后,砂石材料的堆放也要按照规格分隔堆放,不允许混堆。

钢材、水泥等要存放在雨棚内,禁止露天堆放。

预制(拌和)场地内不同规格砂石材料要严格分档、隔离堆放,严禁混堆;砂石材料应堆放成梯形,做到“条直层平”,并设置细集料覆盖设施。

预制梁场标准化建设规范

预制梁场标准化建设规范

预制梁场标准化建设规范1.1 预制梁场建设1.1.1 预制梁场的选址以安全、经济、方便、合理、满足工期为原则,结合合同段预制梁板的尺寸、数量和架设方法等要求,且预制梁场一般不应设在主线上。

1.1.2 预制梁场建设应参照3.8条执行。

预制梁场设计应综合考虑施工生产情况,合理划分办公区、生活区、制梁区、存梁区及运输车辆停放区。

预制梁场占地面积应根据工程规模(包括梁板规格形式、预制数量、架梁顺序和存梁需要等)和合同文件规定要求,一般路基合同段梁板预制场占地面积不宜小于6000 m2,存梁区场占地面积不宜小于4000 m2;主要工程为桥梁的合同段梁板预制场占地面积不宜小于9000 m2,存梁区场占地面积不宜小于6000 m2。

1.1.3 预制梁场建设应与桥梁下部结构施工同步进行,梁场建设规模和施工设备配备应根据预制梁数量和预制工期等来确定,具体要求见下表。

预制梁场建设标准内容要求移动钢筋棚至少一座台座数量应与预制时间相匹配,按2.0片/(座.月)控制吊装设备满足起吊吨位需要,至少2台模板数量不少于台座数量的1/6自动喷淋养护设施不少于0.5×台座数量必备的施工辅助设施横隔板钢筋定位架、钢筋骨架定位架、横隔板底模支撑架其它施工设备满足施工需要1.1.4 预制梁场存梁区的地面应碾压密实,再铺设厚10cm 石屑并设置2%~3%坡度,保证排水顺畅。

其他场地、场内行车道路、大型作业区、重型车辆行车便道的场地处理参照9.1.4条规定。

1.1.5 材料管理应符合下列规定:a)外加剂、水泥、支座、波纹管、锚垫板、预应力锚具均应建库保管。

外加剂和袋装水泥存放于库房内的存放台上,离地不低于30cm。

支座、锚垫板和预应力锚具应按照不同规格型号分别存放于库房内的货架上,并作相应标识,按型号、类别登记入册。

b)钢筋及预应力钢铰线存放参照8.1.5条规定。

1.1.6 预制场人员和设备要求参照8.2条规定。

预制场应长期配置相匹配的备用发电机,确保有可靠的电源使用。

预制梁场标准化建设方案

预制梁场标准化建设方案

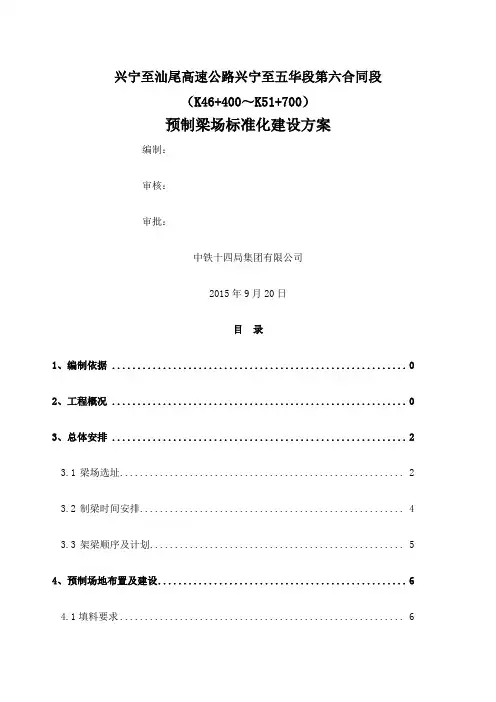

兴宁至汕尾高速公路兴宁至五华段第六合同段(K46+400~K51+700)预制梁场标准化建设方案编制:审核:审批:中铁十四局集团有限公司2015年9月20日目录1、编制依据 02、工程概况 03、总体安排 (2)3.1梁场选址 (2)3.2制梁时间安排 (4)3.3架梁顺序及计划 (5)4、预制场地布置及建设 (6)4.1填料要求 (6)4.2摊铺整平 (7)4.3碾压 (7)4.4场地面层处理 (7)4.5梁场建设的安全要求 (7)4.6变压器设置 (8)4.7喷淋设施 (8)5、制梁台座制作 (8)6、龙门吊的设置 (10)7、存梁枕梁设置 (10)8、机械设备管理制度 (11)9、施工用电 (11)10、安全保证措施 (12)10.1建立健全安全管理组织机构 (12)10.2建立一整套行之有效的安全保证规章制度 (13)10.3加强安全知识教育,提高员工的安全保护业务素质 (13)10.4加强安全工作的物质保障 (13)10.5加强用电管理,采用标准配电盘 (14)11、环保措施 (15)12、文明施工保证措施 (16)12.1现场文明施工 (16)12.2生活区文明 (17)预制梁场标准化建设方案1、编制依据(1)兴宁至汕尾高速公路兴宁至五华段第六合同段施工图;(2)本工程招、投标资料及业主下发的兴华高速标准化建设有关规定;(3)广东省交通运输厅《关于印发《广东省高速公路建设标准化管理提升年行动纲要》的通知》(粤交基[2010]446号);(4)广东省交通运输厅《关于印发《广东省高速公路建设标准化管理规定(试行)》的通知》(粤交基[2010]435号);(5)广东省交通运输厅《关于印发《广东省高速公路建设标准化管理指南(试行)》的通知》(粤交基[2010]1357号);(6)交通运输部公路局印发《高速公路施工标准化技术指南(征求意见稿)》(2012年6月);(7)广东宁华高速公路有限公司《关于贯彻落实高速公路建设标准化要求的通知》(宁华司工[2015]3号);(8)现场施工情况调查;(9)我公司拥有的技术力量、机械设备及从事公路建设的施工经验。

预制梁场标准化建设方案

预制梁场标准化建设方案

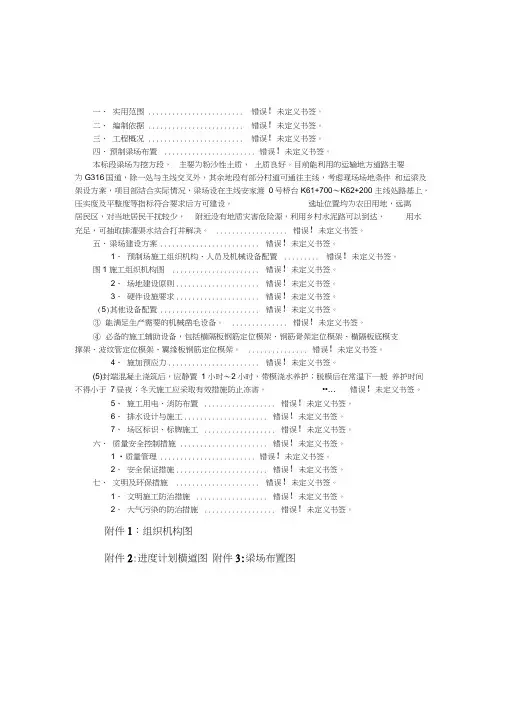

一、实用范围 ........................ 错误!未定义书签。
