机械工程材料第二版习题答案王章忠
机械工程材料课后答案
机械⼯程材料课后答案
⼯程材料习题
<习题⼀>
1、抗拉强度：是材料在破断前所能承受的最⼤应⼒。
屈服强度：是材料开始产⽣明显塑性变形时的最低应⼒。
塑性：是指材料在载荷作⽤下，产⽣永久变形⽽不破坏的能⼒
韧性：材料变形时吸收变形⼒的能⼒
硬度：硬度是衡量材料软硬程度的指标，材料表⾯抵抗更硬物体压⼊的能⼒。
刚度：材料抵抗弹性变形的能⼒。
疲劳强度：经⽆限次循环⽽不发⽣疲劳破坏的最⼤应⼒。
冲击韧性：材料在冲击载荷作⽤下抵抗破坏的能⼒。
断裂韧性：材料抵抗裂纹扩展的能⼒。
2 、材料的弹性模量与塑性⽆关。
3 、四种不同材料的应⼒应变曲线，试⽐较抗拉强度，屈服强度，刚度和塑性。
由⼤到⼩的顺序，抗拉强度： 2 、 1 、 3 、 4 。屈服强度： 1 、 3 、 2 、 4 。刚度：1 、3 、2 、4 。塑性：3 、2 、4 、1 。
4、常⽤的硬度测试⽅法有⼏种？这些⽅法测出的硬度值能否进⾏⽐较？
布⽒、洛⽒、维⽒和显微硬度。由于各种硬度测试⽅法的原理不同，所以测出的硬度值不能直接进⾏⽐较。
5、以下⼯件应该采⽤何种硬度试验法测定其硬度？
（1）锉⼑：洛⽒或维⽒硬度（2）黄铜轴套：布⽒硬度（3）供应状态的各种碳钢钢材：布⽒硬度（4）硬质合⾦⼑⽚：洛⽒或维⽒硬度（5）耐磨⼯件的表⾯硬化层：显微硬度6、反映材料承受冲击载荷的性能指标是什么？不同条件下测得的这些指标能否进⾏⽐较？
怎样应⽤这些性能指标？
冲击功或冲击韧性。由于冲击功或冲击韧性代表了在指定温度下，材料在缺⼝和冲击载荷共同作⽤下脆化的趋势及其程度，所以不同条件下测得的这种指标不能进⾏⽐较。冲击韧性是⼀个对成分、组织、结构极敏感的参数，在冲击试验中很容易揭⽰出材料中的某些物理现象，如晶粒粗化、冷脆、热脆和回⽕脆性等，故⽬前常⽤冲击试验来检验冶炼、热处理以及各种加⼯⼯艺的质量。此外，不同温度下的冲击试验可以测定材料的冷脆转变温度。同时，冲击韧性对某些零件（如装甲板等）抵抗少数⼏次⼤能量冲击的设计有⼀定的参考意义。
机械工程材料习题答案
第二章作业
2－1常见的金属晶体结构有哪几种？它们的原子排列和晶格常数有什么特点？－Fe、－Fe、Al、Cu、Ni、Cr、V、Mg、Zn各属何种结构？
答：常见晶体结构有3种：
⑴体心立方：－Fe、Cr、V
⑵面心立方：－Fe、Al、Cu、Ni
⑶密排六方：Mg、Zn
2---7为何单晶体具有各向异性，而多晶体在一般情况下不显示出各向异性？
答：因为单晶体内各个方向上原子排列密度不同，造成原子间结合力不同，因而表现出各向异性；而多晶体是由很多个单晶体所组成，它在各个方向上的力相互抵消平衡，因而表现各向同性。
第三章作业
3－2 如果其它条件相同，试比较在下列铸造条件下，所得铸件晶粒的大小；⑴金属模浇注与砂模浇注；⑵高温浇注与低温浇注；⑶铸成薄壁件与铸成厚壁件；⑷浇注时采用振动与不采用振动；⑸厚大铸件的表面部分与中心部分。
答：晶粒大小：⑴金属模浇注的晶粒小⑵低温浇注的晶粒小⑶铸成薄壁件的晶粒小⑷采用振动的晶粒小⑸厚大铸件表面部分的晶粒小
4－4 在常温下为什么细晶粒金属强度高，且塑性、韧性也好？试用多晶体塑性变形的特点予以解释。
答：晶粒细小而均匀，不仅常温下强度较高，而且塑性和韧性也较好，即强韧性好。原因是：
（1）强度高：Hall-Petch公式。晶界越多，越难滑移。
（2）塑性好：晶粒越多，变形均匀而分散，减少应力集中。
（3）韧性好：晶粒越细，晶界越曲折，裂纹越不易传播。
4－6 生产中加工长的精密细杠（或轴）时，常在半精加工后，将将丝杠吊挂起来并用木锤沿全长轻击几遍在吊挂7~15天，然后
再精加工。试解释这样做的目的及其原因？
机械工程材料习题答案 王章忠主编 第二版
例1：某工厂生产精密丝杠，尺寸为φ40×800mm，要求热处理后变形小，尺寸
稳定，表面硬度为60～64HRC，用CrWMn钢制造;其工序如下：热轧钢棒下料→
球化退火→粗加工→淬火、低温回火→精加工→时效→精磨。试分析：1. 用CrWMn钢的原因。2. 分析工艺安排能否达到要求，如何改进？
丝杠是机床重要的零件之一，应用于进给机构和调节移动机构，它的精度高低直接影响机床的加工精度、定位精度和测量精度，因此要求它具有高精度和高的稳定性、高的耐磨性。在加工处理过程中，每一工序都不能产生大的应力和大的应变；为保证使用过程中的尺寸稳定，需尽可能消除工件的应力，尽可能减少残余奥氏体量。丝杠受力不大，但转速很高，表面要求有高的硬度和耐磨性，洛氏硬度为60～64 HRC。
根据精密丝杠的上述要求，选用CrWMn钢较为合适。其原因如下：
（1）CrWMn钢是高碳合金工具钢，淬火处理后能获得高的硬度和耐磨性，可满
足硬度和耐磨性的要求。
（2）CrWMn钢由于加入合金元素的作用，具有良好的热处理工艺性能，淬透性好，热处理变形小，有利于保证丝杠的精度。目前，9Mn2V和CrWMn用得较多，但前者淬透性差些，适用于直径较小的精密丝杠。
对原工艺安排分析：原工艺路线中，由于在球化退火前没有安排正火；机加工后没有安排去应力退火；淬火、低温回火后没有安排冰冷处理等项原因，使得精密丝杠在加工过程中会产生很大的应力和变形，很难满足精密丝杠的技术要求。所以原工艺路线应改为：下料→正火→球化退火→粗加工→去应力退火→淬火、低温回火→冷处理→低温回火→精加工→时效→半精磨→时效→精磨。
机械工程材料课后习题答案_(王忠)
思考题参考答案
第一章金属的晶体结构与结晶
1．解释下列名词
点缺陷，线缺陷，面缺陷，亚晶粒，亚晶界，刃型位错，单晶体，多晶体，过冷度，自发形核，非自发形核，变质处理，变质剂。
答：点缺陷：原子排列不规则的区域在空间三个方向尺寸都很小，主要指空位间隙原子、置换原子等。
线缺陷：原子排列的不规则区域在空间一个方向上的尺寸很大，而在其余两个方向上的尺寸很小。如位错。
面缺陷：原子排列不规则的区域在空间两个方向上的尺寸很大，而另一方向上的尺寸很小。如晶界和亚晶界。
亚晶粒：在多晶体的每一个晶粒内，晶格位向也并非完全一致，而是存在着许多尺寸很小、位向差很小的小晶块，它们相互镶嵌而成晶粒，
称亚晶粒。
亚晶界：两相邻亚晶粒间的边界称为亚晶界。
刃型位错：位错可认为是晶格中一部分晶体相对于另一部分晶体的局部滑移而造成。滑移部分与未滑移部分的交界线即为位错线。如果
相对滑移的结果上半部分多出一半原子面，多余半原子面的边
缘好像插入晶体中的一把刀的刃口，故称“刃型位错”。
单晶体：如果一块晶体，其内部的晶格位向完全一致，则称这块晶体为单晶体。
多晶体：由多种晶粒组成的晶体结构称为“多晶体”。
过冷度：实际结晶温度与理论结晶温度之差称为过冷度。
自发形核：在一定条件下，从液态金属中直接产生，原子呈规则排列的结晶核心。
非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。
变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增
加，从而提高了形核率，细化晶粒，这种处理方法即为变质处
机械工程材料课后习题答案_(王忠)
思考题参考答案
第一章金属的晶体结构与结晶
1．解释下列名词
点缺陷，线缺陷，面缺陷，亚晶粒，亚晶界，刃型位错，单晶体，多晶体，过冷度，自发形核，非自发形核，变质处理，变质剂。
答：点缺陷：原子排列不规则的区域在空间三个方向尺寸都很小，主要指空位间隙原子、置换原子等。
线缺陷：原子排列的不规则区域在空间一个方向上的尺寸很大，而在其余两个方向上的尺寸很小。如位错。
面缺陷：原子排列不规则的区域在空间两个方向上的尺寸很大，而另一方向上的尺寸很小。如晶界和亚晶界。
亚晶粒：在多晶体的每一个晶粒内，晶格位向也并非完全一致，而是存在着许多尺寸很小、位向差很小的小晶块，它们相互镶嵌而成晶粒，
称亚晶粒。
亚晶界：两相邻亚晶粒间的边界称为亚晶界。
刃型位错：位错可认为是晶格中一部分晶体相对于另一部分晶体的局部滑移而造成。滑移部分与未滑移部分的交界线即为位错线。如果
相对滑移的结果上半部分多出一半原子面，多余半原子面的边
缘好像插入晶体中的一把刀的刃口，故称“刃型位错”。
单晶体：如果一块晶体，其内部的晶格位向完全一致，则称这块晶体为单晶体。
多晶体：由多种晶粒组成的晶体结构称为“多晶体”。
过冷度：实际结晶温度与理论结晶温度之差称为过冷度。
自发形核：在一定条件下，从液态金属中直接产生，原子呈规则排列的结晶核心。
非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。
变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增
加，从而提高了形核率，细化晶粒，这种处理方法即为变质处
机械工程材料课后习题参考答案

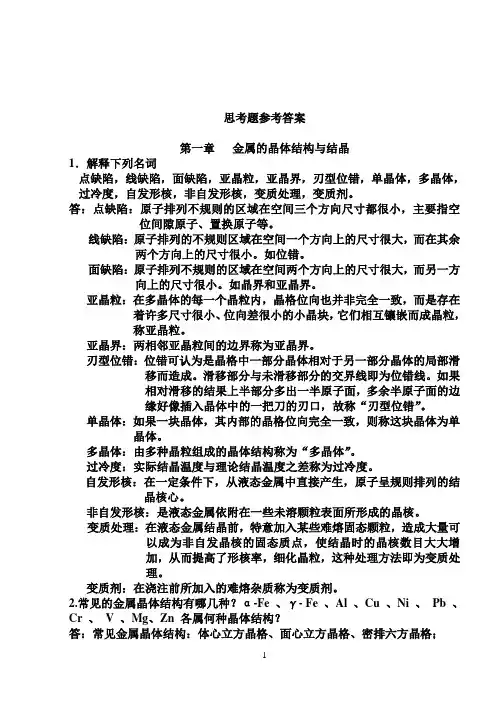

机械工程材料
思考题参考答案
第一章金属的晶体结构与结晶
1．解释下列名词
点缺陷，线缺陷，面缺陷，亚晶粒，亚晶界，刃型位错，单晶体，多晶体，
过冷度，自发形核，非自发形核，变质处理，变质剂。
答：点缺陷：原子排列不规则的区域在空间三个方向尺寸都很小，主要指空位间隙原子、置换原子等。
线缺陷：原子排列的不规则区域在空间一个方向上的尺寸很大，而在其余两个方向上的尺寸很小。如位错。
面缺陷：原子排列不规则的区域在空间两个方向上的尺寸很大，而另一方向上的尺寸很小。如晶界和亚晶界。
亚晶粒：在多晶体的每一个晶粒内，晶格位向也并非完全一致，而是存在着许多尺寸很小、位向差很小的小晶块，它们相互镶嵌而成晶粒，称亚晶粒。
亚晶界：两相邻亚晶粒间的边界称为亚晶界。
刃型位错：位错可认为是晶格中一部分晶体相对于另一部分晶体的局部滑移而造成。滑移部分与未滑移部分的交界线即为位错线。如果相对滑移的结果上半部分多出一半原子面，多余半原子面的边缘好像插入晶体中的一把刀的刃口，故称“刃型位错”。
单晶体：如果一块晶体，其内部的晶格位向完全一致，则称这块晶体为单晶体。
多晶体：由多种晶粒组成的晶体结构称为“多晶体”。
1
过冷度：实际结晶温度与理论结晶温度之差称为过冷度。
自发形核：在一定条件下，从液态金属中直接产生，原子呈规则排列的结晶核心。
非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。
变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒，这种处理方法即为变质处理。
机械工程材料(第二版)课后习题答案
2－1常见的金属晶体结构有哪几种？它们的原子排列和晶格常数有什么特点？－Fe、－Fe、Al、Cu、Ni、Cr、V、Mg、Zn各属何种结构？
答：常见晶体结构有3种：
⑴体心立方：－Fe、Cr、V
⑵面心立方：－Fe、Al、Cu、Ni
⑶密排六方：Mg、Zn
2---7为何单晶体具有各向异性，而多晶体在一般情况下不显示出各向异性？
答：因为单晶体内各个方向上原子排列密度不同，造成原子间结合力不同，因而表现出各向异性；而多晶体是由很多个单晶体所组成，它在各个方向上的力相互抵消平衡，因而表现各向同性。
第三章作业
3－2 如果其它条件相同，试比较在下列铸造条件下，所得铸件晶粒的大小；⑴金属模浇注与砂模浇注；⑵高温浇注与低温浇注；⑶铸成薄壁件与铸成厚壁件；⑷浇注时采用振动与不采用振动；⑸厚大铸件的表面部分与中心部分。答：晶粒大小：⑴金属模浇注的晶粒小⑵低温浇注的晶粒小⑶铸成薄壁件的晶粒小⑷采用振动的晶粒小⑸厚大铸件表面部分的晶粒小
第四章作业
4－4 在常温下为什么细晶粒金属强度高，且塑性、韧性也好？试用多晶体塑性变形的特点予以解释。
答：晶粒细小而均匀，不仅常温下强度较高，而且塑性和韧性也较好，即强韧性好。原因是：
（1）强度高：Hall-Petch公式。晶界越多，越难滑移。
（2）塑性好：晶粒越多，变形均匀而分散，减少应力集中。
（3）韧性好：晶粒越细，晶界越曲折，裂纹越不易传播。
4－6 生产中加工长的精密细杠（或轴）时，常在半精加工后，将将丝杠吊挂起来并用木锤沿全长轻击几遍在吊挂7~15天，然后再精加工。试解释这样做的目的及其原因？
机械工程材料课后习题答案_(王忠)
思考题参考答案
第一章金属的晶体结构与结晶
1．解释下列名词
点缺陷，线缺陷，面缺陷，亚晶粒，亚晶界，刃型位错，单晶体，多晶体，过冷度，自发形核，非自发形核，变质处理，变质剂。
答：点缺陷：原子排列不规则的区域在空间三个方向尺寸都很小，主要指空位间隙原子、置换原子等。
线缺陷：原子排列的不规则区域在空间一个方向上的尺寸很大，而在其余两个方向上的尺寸很小。如位错。
面缺陷：原子排列不规则的区域在空间两个方向上的尺寸很大，而另一方向上的尺寸很小。如晶界和亚晶界。
亚晶粒：在多晶体的每一个晶粒内，晶格位向也并非完全一致，而是存在着许多尺寸很小、位向差很小的小晶块，它们相互镶嵌而成晶粒，
称亚晶粒。
亚晶界：两相邻亚晶粒间的边界称为亚晶界。
刃型位错：位错可认为是晶格中一部分晶体相对于另一部分晶体的局部滑移而造成。滑移部分与未滑移部分的交界线即为位错线。如果
相对滑移的结果上半部分多出一半原子面，多余半原子面的边
缘好像插入晶体中的一把刀的刃口，故称“刃型位错”。
单晶体：如果一块晶体，其内部的晶格位向完全一致，则称这块晶体为单晶体。
多晶体：由多种晶粒组成的晶体结构称为“多晶体”。
过冷度：实际结晶温度与理论结晶温度之差称为过冷度。
自发形核：在一定条件下，从液态金属中直接产生，原子呈规则排列的结晶核心。
非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。
变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增
加，从而提高了形核率，细化晶粒，这种处理方法即为变质处
机械工程材料(第二版)习题答案(王章忠)
例1：某工厂生产精密丝杠，尺寸为φ40×800mm，要求热处理后变形小，尺寸稳定，表面硬度为60～64HRC，用CrWMn钢制造;其工序如下：热轧钢棒下料→球化退火→粗加工→淬火、低温回火→精加工→时效→精磨。试分析：1. 用CrWMn钢的原因。2. 分析工艺安排能否达到要求，如何改进？丝杠是机床重要的零件之一，应用于进给机构和调节移动机构，它的精度高低直接影响机床的加工精度、定位精度和测量精度，因此要求它具有高精度和高的稳定性、高的耐磨性。在加工处理过程中，每一工序都不能产生大的应力和大的应变；为保证使用过程中的尺寸稳定，需尽可能消除工件的应力，尽可能减少残余奥氏体量。丝杠受力不大，但转速很高，表面要求有高的硬度和耐磨性，洛氏硬度为60～64 HRC。根据精密丝杠的上述要求，选用CrWMn钢较为合适。其原因如下：（1）CrWMn钢是高碳合金工具钢，淬火处理后能获得高的硬度和耐磨性，可满足硬度和耐磨性的要求。（2）CrWMn钢由于加入合金元素的作用，具有良好的热处理工艺性能，淬透性好，热处理变形小，有利于保证丝杠的精度。目前，9Mn2V和CrWMn用得较多，但前者淬透性差些，适用于直径较小的精密丝杠。对原工艺安排分析：原工艺路线中，由于在球化退火前没有安排正火；机加工后没有安排去应力退火；淬火、低温回火后没有安排冰冷处理等项原因，使得精密丝杠在加工过程中会产生很大的应力和变形，很难满足精密丝杠的技术要求。所以原工艺路线应改为：下料→正火→球化退火→粗加工→去应力退火→淬火、低温回火→冷处理→低温回火→精加工→时效→半精磨→时效→精磨。例2：有一载重汽车的变速箱齿轮，使用中受到一定的冲击，负载较重，齿表面要求耐磨，硬度为58～62HRC齿心部硬度为30～45HRC，其余力学性能要求为σb＞1000MPa，σOF≥600MPa，AK ＞48J。试从所给材料中选择制造该齿轮的合适钢种。35、45 、20CrMnTi 、38CrMoAl 、T12分析：从所列材料中可以看出35、45 、T12钢不能满足要求。对剩余两个钢种的比较可见表1。材料 热处理 σs/MPa σb/MPa /% φ/% AK/J 接触疲劳强度/MPa 弯曲疲劳强度/MPa 20CrMnTi 渗碳淬火 853 1080 10 45 55 1380 75038CrMoAl 调质 835 980 14 50 71 1050 1020比较，20CrMnTi能全面满足齿轮的性能要求。其工艺流程如下：下料→锻造→正火→机加工→渗碳→淬火→低温回火→喷丸→磨齿。例3：机械式计数器内部有一组计数齿轮，最高转速为350r/min，该齿轮用下列哪些材料制造合适，并简述理
机械工程材料第二课后习题答案
机械工程材料第二课后习题答案
第二章作业
2－1常见的金属晶体结构有哪几种？它们的原子排列和晶格常数有什么特点？－Fe、－Fe、Al、Cu、Ni、Cr、V、Mg、Zn各属何种结构？
答：常见晶体结构有3种：
⑴体心立方：－Fe、Cr、V
⑵面心立方：－Fe、Al、Cu、Ni
⑶密排六方：Mg、Zn
2---7为何单晶体具有各向异性，而多晶体在一般情况下不显示出各向异性？
答：因为单晶体内各个方向上原子排列密度不同，造成原子间结合力不同，因而表现出各向异性；而多晶体是由很多个单晶体所组成，它在各个方向上的力相互抵消平衡，因而表现各向同性。
第三章作业
3－2 如果其它条件相同，试比较在下列铸造条件下，所得铸件晶粒的大小；⑴金属模浇注与砂模浇注；⑵高温浇注与低温浇注；⑶铸成薄壁件与铸成厚壁件；⑷浇注时采用振动与不采用振动；⑸厚大铸件的表面部分与中心部分。答：晶粒大小：⑴金属模浇注的晶粒小⑵低温浇注的晶粒小⑶铸成薄壁件的晶粒小⑷采用振动的晶粒小⑸厚大铸件表面部分的晶粒小
第四章作业
4－4 在常温下为什么细晶粒金属强度高，且塑性、韧性也好？试用多晶体塑性变形的特点予以解释。
答：晶粒细小而均匀，不仅常温下强度较高，而且塑性和韧性也较好，即强韧性好。原因是：
（1）强度高：Hall-Petch公式。晶界越多，越难滑移。
（2）塑性好：晶粒越多，变形均匀而分散，减少应力集中。
（3）韧性好：晶粒越细，晶界越曲折，裂纹越不易传播。
4－6 生产中加工长的精密细杠（或轴）时，常在半精加工后，将将丝杠吊挂起来并用木锤沿全长轻击几遍在吊挂7~15天，然后再精加工。试解释这样做的目的及其原因？
(机械制造行业)机械工程材料习题答案_王章忠主编_第二版
例1：某工厂生产精密丝杠，尺寸为φ40×800mm，要求热处理后变形小，尺寸稳定，表面硬度为60～64HRC，用CrWMn钢制造;其工序如下：热轧钢棒下料→球化退火→粗加工→淬火、低温回火→精加工→时效→精磨。试分析：1. 用CrWMn钢的原因。2. 分析工艺安排能否达到要求，如何改进？
丝杠是机床重要的零件之一，应用于进给机构和调节移动机构，它的精度高低直接影响机床的加工精度、定位精度和测量精度，因此要求它具有高精度和高的稳定性、高的耐磨性。在加工处理过程中，每一工序都不能产生大的应力和大的应变；为保证使用过程中的尺寸稳定，需尽可能消除工件的应力，尽可能减少残余奥氏体量。丝杠受力不大，但转速很高，表面要求有高的硬度和耐磨性，洛氏硬度为60～64 HRC。
根据精密丝杠的上述要求，选用CrWMn钢较为合适。其原因如下：
（1）CrWMn钢是高碳合金工具钢，淬火处理后能获得高的硬度和耐磨性，可满足硬度和耐磨性的要求。
（2）CrWMn钢由于加入合金元素的作用，具有良好的热处理工艺性能，淬透性好，热处理变形小，有利于保证丝杠的精度。目前，9Mn2V和CrWMn用得较多，但前者淬透性差些，适用于直径较小的精密丝杠。
对原工艺安排分析：原工艺路线中，由于在球化退火前没有安排正火；机加工后没有安排去应力退火；淬火、低温回火后没有安排冰冷处理等项原因，使得精密丝杠在加工过程中会产生很大的应力和变形，很难满足精密丝杠的技术要求。所以原工艺路线应改为：下料→正火→球化退火→粗加工→去应力退火→淬火、低温回火→冷处理→低温回火→精加工→时效→半精磨→时效→精磨。
机械工程材料第二版答案
机械工程材料第二版答案
【篇一：机械工程材料(于永泗_齐民_第七版)课后习题
答案】
第一章
1-1、可否通过增加零件尺寸来提高其弹性模量：不能，弹性模量的
大小主要取决于材料的本性，除随温度升高而逐渐降低外，其他强
化材料的手段如热处理、冷热加工、合金化等对弹性模量的影响很小。所以不能通过增大尺寸来提高弹性模量。
1-3、和两者有什么关系？在什么情况下两者相等？为应力强度因子，为平面应变断裂韧度，为的一个临界值，当增加到一定值时，裂纹
便失稳扩展，材料发生断裂，此时，两者相等。
1-4、如何用材料的应力-应变曲线判断材料的韧性？所谓材料的韧
性是指材料从变形到断裂整个过程所吸收的能量，即拉伸曲线（应
力-应变曲线）与横坐标所包围的面积。
2-1、从原子结构上说明晶体与非晶体的区别。原子在三维空间呈现
规则排列的固体称为晶体，而原子在空间呈无序排列的固体称为非
晶体。晶体长程有序，非晶体短程有序。
2-2、立方晶系中指数相同的晶面和晶向有什么关系？相互垂直。 2-4、合金一定是单相的吗？固溶体一定是单相的吗？合金不一定是单
相的，也可以由多相组成，固溶体一定是单相的。
3-1、说明在液体结晶的过程中晶胚和晶核的关系。在业态经书中存
在许多有序排列飞小原子团，这些小原子团或大或小，时聚时散，
称为晶胚。在以上，由于液相自由能低，晶胚不会长大，而当液态
金属冷却到以下后，经过孕育期，达到一定尺寸的晶胚将开始长大，这些能够连续长大的晶胚称为晶核。
3-2、固态非晶合金的晶化过程是否属于同素异构转变？为什么？不
属于。同素异构是物质在固态下的晶格类型随温度变化而发生变化，而不是晶化过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械工程材料(第二版)习题答案(王章忠)
例1：某工厂生产精密丝杠，尺寸为φ40×800mm，要求热处理后变形小，尺寸稳定，表面硬度为60～64HRC，用CrWMn钢制造;其工序如下：热轧钢棒下料→球化退火→粗加工→淬火、低温回火→精加工→时效→精磨。试分析：1. 用CrWMn钢的原因。2. 分析工艺安排能否达到要求，如何改进？
丝杠是机床重要的零件之一，应用于进给机构和调节移动机构，它的精度高低直接影响机床的加工精度、定位精度和测量精度，因此要求它具有高精度和高的稳定性、高的耐磨性。在加工处理过程中，每一工序都不能产生大的应力和大的应变；为保证使用过程中的尺寸稳定，需尽可能消除工件的应力，尽可能减少残余奥氏体量。丝杠受力不大，但转速很高，表面要求有高的硬度和耐磨性，洛氏硬度为60～64 HRC。根据精密丝杠的上述要求，选用CrWMn钢较为合适。其原因如下：（1）CrWMn钢是高碳合金工具钢，淬火处理后能获得高的硬度和耐磨性，可满足硬度和耐磨性的要求。
（2）CrWMn钢由于加入合金元素的作用，具有良好的热处理工艺性能，淬透性好，热处理变形小，有利于保证丝杠的精度。目前，9Mn2V 和CrWMn用得较多，但前者淬透性差些，适用于直径较小的精密丝杠。
对原工艺安排分析：原工艺路线中，由于在球化退火前没有安排正火；机加工后没有安排去应力退火；淬火、低温回火后没有安排冰冷处理等项原因，使得精密丝杠在加工过程中会产生很大的应力和变形，很难满足精密丝杠的技术要求。所以原工艺路线应改为：下料→正火→球化退火→粗加工→去应力退火→淬火、低温回火→冷处理→低温回火→精加工→时效→半精磨→时效→精磨。
例2：有一载重汽车的变速箱齿轮，使用中受到一定的冲击，负载较重，齿表面要求耐磨，硬度为58～62HRC齿心部硬度为30～45HRC，其余力学性能要求为σb＞1000MPa，σOF≥600MPa，AK ＞48J。试从所给材料中选择制造该齿轮的合适钢种。
35、45 、20CrMnTi 、38CrMoAl 、T12
分析：从所列材料中可以看出35、45 、T12钢不能满足要求。对剩余两个钢种的比较可见表1。
材料热处理σs/
MPa σb/
MPa /% φ/% AK/J 接触疲劳强度
/MPa 弯曲疲劳强度
/MPa
20CrMnTi 渗碳
淬火853 1080 10 45 55 1380 750 38CrMoAl 调质835 980 14 50 71 1050 1020
比较，20CrMnTi能全面满足齿轮的性能要求。
其工艺流程如下：下料→锻造→正火→机加工→渗碳→淬火→低温回火→喷丸→磨齿。
例3：机械式计数器内部有一组计数齿轮，最高转速为350r/min，该齿轮用下列哪些材料制造合适，并简述理
由。40Cr、20CrMnTi、尼龙66。
工作条件分析：计数器齿轮工作时，运转速度较低、承受的扭矩很小，齿轮间存在摩擦，因此要求摩擦系数小，耐磨性好。由于该结构特点要求选材时重量要轻，工作噪音要小，在无润滑条件下长时间工作，制造工艺简单，价格便宜，很明显，40Cr，20CrMnTi等合金钢由于价格太贵、太重、加工复杂而不合适。而尼龙66工程塑料较为合适。其原因：
（1）有足够的抗弯强度（≥70～90MPa）和冲击吸收功（10～45J）。（2）耐磨、减磨、消音、耐应力开裂。
（3）－40～100℃可长期使用。
（4）有较好的弹性，吸震，防冲击，噪声小。
（5）重量轻。
（6）耐蚀性好。
（7）可用注射法一次成型，制造工艺简单，生产率高，成本低。
第一章作业
1－3 现有一碳钢制支架刚性不足，采用以下三种方法中的哪种方法可有效解决此问题？为什么？①改用合金钢；②进行热处理改性强化；
③改变该支架的截面与结构形状尺寸。
答：选③，改变该支架的截面与结构形状尺寸。因为金属材料的刚度决定于基体金属的性质，当基体金属确定时，难于通过合金化、热处理、冷热加工等方法使之改变。
1－4 对自行车座位弹簧进行设计和选材，应涉及到材料的哪些主要性能指标？
答：强度、弹性、疲劳极限。
1－9 传统的强度设计采用许用应力[σ]= σ0.2/n,为什么不能一定保证零件的安全性？有人说：“安全系数n越大，零件工作时便越安全可靠。”，你怎样认识这句话？
答：传统的强度设计采用[σ]= σ0.2/n ，都是假设材料是均匀无缺陷的，而实际上材料中存在着既存或后生的微小宏观裂纹，因此在实
际的强度设计中还应考虑材料抵抗脆性断裂的力学性能指标—断裂韧度（KI），只考虑许用应力[σ]= σ0.2/n是不能保证零件的安全性的。“n越大，零件越安全”也是不对的，因为[σ]= σ0.2/n,n增大就会使[σ]降低而牺牲材料的强度，将塑性和韧性取大一些，导致[σ]偏低而零件的尺寸与重量增加，浪费了原材料。
1－11 一般认为铝、铜合金的耐蚀性优于普通钢铁材料，试分析在潮湿性环境下铝与铜的接触面上发生腐蚀现象的原因。
答：潮湿环境下铝与铜的接触面上会发生电化学腐蚀，因为这时铝与铜的接触面因电极电位不同存在着电极电位差而发生电化学腐蚀。第二章作业
2－1常见的金属晶体结构有哪几种？它们的原子排列和晶格常数有什么特点？－Fe、－Fe、Al、Cu、Ni、Cr、V、Mg、Zn各属何种结构？
答：常见晶体结构有3种：
⑪体心立方：－Fe、Cr、V
⑫面心立方：－Fe、Al、Cu、Ni
⑬密排
六方：Mg、Zn
2-2 已知－Fe的晶格常数（a=3.6 ）要大于－Fe的晶格常数
（a=2.89 ）,但为什么－Fe冷却到912℃转变为－Fe时体积反而增大？
答：－Fe冷却到912℃转变为－Fe时体积增大，是因为转变之后面心立方的－Fe转变为体心立方的－Fe时致密度变小。
－Fe －Fe
晶胞原子数4 晶胞原子数2
转变之后－Fe的体积为 3.633(47.83)＜2个－Fe 的体积2×2.893(48.27)。
2－3 1g Fe在室温和1000℃时各含有多少个晶胞？
答：Fe在室温下为体心立方，晶胞原子数为2，
这时1gFe的晶胞数＝(1/56×6.02×1023)/2=5.38×1021个
在1000℃时为面心立方，晶胞原子数为4，
这时1gFe的晶胞数＝(1/56×6.02×1023)/4＝2.69×1021个
2－4已知铜的原子直径为2.56 ，求其晶格常数，并计算1mm3铜中的原子数。
答： a = a= ×= ×=3.62
原子数＝4×晶胞数＝4×＝8.4×1019个
2－6 总结说明实际金属晶体材料的内部结构特点。
答：实际金属晶体材料内部存在晶体缺陷：
⑪点缺陷：空位、间隙原子、置换原子
⑫线缺陷：位错
