通信工程设备安装流程图
通信工程设备安装流程图
记录设备的维护信息，包括维护时间、维护内容、维 护人员等，便于后续查询和管理。
故障排查与修复
故障检测
通过设备运行状况和监控系统，及时发现设备故 障，并进行初步判断。
故障定位
利用专业工具和软件，对故障进行定位，确定故 障的具体位置和原因。
故障修复
根据故障定位结果，采取相应的修复措施，对故 障进行修复。
VS
详细描述
安全培训包括对安装人员进行安全知识和 技能的培训，使他们了解并掌握在安装过 程中可能遇到的安全风险和应对措施，以 及遵守安全规定和操作规程的重要性。
安全措施实施
总结词
在通信工程设备安装过程中，实施安全措施 是保障人员和设备安全的重要手段。
详细描述
安全措施包括但不限于穿戴个人防护装备、 设置安全警示标识、使用安全带和安全网等 ，以降低潜在的安全风险。同时，应定期检 查和维护安全设备，确保其正常工作。
05
CATA装流程优化
在设备安装过程中，不断优化安装流程，提高安装效率。
严格遵守技术规范
遵循通信工程设备安装的技术规范，确保设备正常运行。
强化安全意识
在安装过程中，始终保持高度的安全意识，确保人员和设备安全 。
未来发展趋势
5G技术的普及
随着5G技术的不断发展，通信工程设备安装将更加注重5G设备的 布局和优化。
安装人员培训
安装人员培训是确保设备安装顺利进行的关键环节，需要针 对不同的设备进行专业的技能培训。
在安装人员培训阶段，需要对安装人员进行专业技能培训， 使他们熟悉设备的安装流程、操作规范和安全注意事项等。 同时，需要确保安装人员具备相应的资质和经验，能够胜任 设备的安装工作。
现场勘查与评估
铁路四电工程工序管理要点
铁路四电接口工程工序管理要点目 录1．概述 (1)2．工序流程图 (2)2.1通信工程施工工序流程图： (2)2.2 信号工程施工工序流程图 (10)2.3电力工程施工工序流程图 (15)2.4电力牵引及变电工程施工工序流程图 (17)3.工序质量检查要点 (22)3.1 通信工程施工 (22)3.2信号工程施工 (28)3.3电力工程施工 (34)3.4电力牵引接触网工程施工 (37)4.工序质量管理要点 (44)4.1 建设单位 (44)4.2设计单位 (44)4.3 监理单位 (44)4.4 施工单位 (45)5.工序质量实名签认 (46)5.1 “四电”专业接口工程工序管理控制检查签认表 (46)5.2 “四电” 杆、塔基础施工工序控制检查签认表 (48)5.3 “四电” 杆、柱、塔、架组立施工工序控制检查签认表 (49)5.4 “四电”专业设备安装施工工序质量检查签认表 (50)5.5 “四电”专业缆、线架（铺）设施工工序控制检查签认表 (51)5.6 “四电”综合接地施工工序质量检查签认表 (52)5.7 “四电”专业调试施工工序质量检查签认表 (53)1．概述铁路四电专业工程施工必须按照批准的设计文件和有关方面会审的施工图施工，必须执行基本建设程序，采用科学的施工组织和施工方法，确保工程质量。
施工单位在开工前认真做好现场施工调查，核对设计文件，编制施工组织设计，制定专项施工方案，关键工序施工必须编制作业指导书，涉及营业线施工时，必须核查既有设备准确的地下管、线线路图，签订施工安全配合协议，采用新技术、新工艺、新设备、新材料时，必须制定安全技术措施，特殊工种和关键工序应按相关规定持证作业。
铁路四电专业工程应按下列规定进行质量控制： （1）工程采用的主要材料、构配件和设备进场。
施工单位应对其外观、规格、型号和质量证明文件进行验收，并经监理工程师签认。
（2）各工序应按技术标准进行质量控制，每道工序施做和完成后，施工单位应进行检查，并填写检查记录。

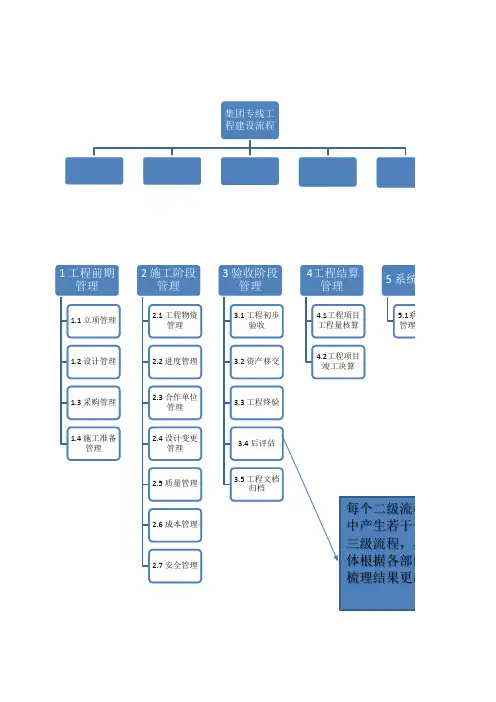

通信工程建设流程图
1 工程前期 管理
1.1 立项管理
2 施工阶段 管理
2.1 工程物资 管理
3 验收阶段 管理
3.1 工程初步 验收
1.2 设计管理
2.2 进度管理
3.2 资产移交
1.3 采购管理
1.4 施工准备 管理
2.3 合作单位 管理
2.4 设计变更 管理
2.5 质量管理
3.3 工程终验
3.4 后评估
3.5 工程文档 归档
2.6 成本管理
2.7 安全管理
4工程结算 管理
4.1工程项目 工程量核算
5 系统管理
5.1系统协同 管理有效性
4.2工程项目 竣工决算
每个二级流程 中产生若干个 三级流程，具 体根据各部门 梳理结果更新
一级流程
系统管理
系统协同 管理有效性
个二级流程 产生若干个 级流程，具 根据各部门 理结果更新
二级流程（每 个一级流程下 包含若干个二 级流程，图中 为示例，具体 根据各部门梳 理结果更新）
一级流程 二级流程
1.1立项
管理
1.2设计
1工程前 管理
期管理 1.3采购
管理
1.4施工
准备管理
2.1工程
物资管理
2.2进度
管理
2.3合作
单位管理
2施工阶 2.4设计
段管理 变更管理
2.5质量
管理
集团专线
2.6成本
工
初步验收
3.2资产
移交
3验收阶 3.3工程
段管理 终验
3.4后评
估
3.5工程
文档
4.1工程
项目工程
4工程结 量核算
机房设备安装工程及移动通信工程施工工艺图解(精华)
施工现场勘查一施工图复核一器材检验一安装走线槽（架）一基座安装一机架、设备安装 一电缆布放一信号线布放一电源线布放一加电本机测试一系统测试一竣工资料的编制
依据设计图纸 进行现场复核。
复核的内容包括： 需要安装的设备位置、数量是否准确有效， 线缆走向、距离是否准确可行，电源电压、熔断器容量是否满 足设计要求，保护接地的位置是否有冗余，防静电地板的高度 是否和防振机座的高度相符等。
通信设备安装工程施工工艺图解
:
第1页
目录
设备安装工程主要指在机房内安装程控交换机、传输设备、 接入网设备、移动通信设备、电源的安装，涉及到机架/框、设备、 输入输出线缆、电源线、地线等的安装和布放。
典型机房布局如下
第2页
工程识图
土建移动通信机房
集装箱机房
机房内景
数 据 机 房
移动通信机房
第4页
光纤布放 1.槽道内光纤应顺直、不扭绞，拐弯处曲率半径应不小于 光缆直径的20倍。 2.槽道内光纤应加套管或线槽进行保护，无套管保护处应用 扎带绑扎，但不宜过紧。
光缆加强芯固定
第30页
保留2-3c m
传输设备尾纤连接及标签布放
1、连接尾纤时需测试收光 功率，收光功率必须符合 传输设计要求。
2、尾纤标签用不干胶标签 ，或双面胶粘贴标签，离尾 纤头3cm处吊挂并垂直方向 安装，安装时标签上下两端 需对齐，安装松紧要适中。
了解现场、机房的管理制度，提 前办理必要的机房准入手续。
进入通信大楼需 登记，领取大楼 临时出入证。
第17页
了解现场、机房内的特殊要求，考察电力配电系统、机房走线系统、机房接地系统、 施工用电和空调设施、消防设施的情况。
进机房穿鞋套
移动通信工程施工工艺图解
未完…………….
更多精练易懂的施工图解及动画讲解视频，通信与广电实务的宝贵资料，纯干货，请联系
QQ：2877464382
小店：
/item.htm?id=43469967627
本店特色：
1、不同于一般培训机构或网上流传的精华考点总结（九阴真经）
2、秒记口诀（利用天马行空的联想，帮助记忆）
3、各种施工动画讲解视频，生动形象，让专业名词不再是障碍，易于记忆。
4、线路工程、管道工程、设备安装工程的工艺图解，图文并茂，展现施工流
程，让你彻底抛弃繁琐冗长的文字。
5、案例专题分析（双代号网络图，工期费用索赔，线路工程，管道工程，设
备安装工程等专题）。
6、网络辅导。
购买后会被邀请加入内部VIP培训群，学习过程中有疑问可随
时提出，亦可一对一交流，店主也会一直与考友共同学习，争取随时解答各老友的疑问。
7、各大培训机构的讲课视频及押题（张毅、袁立云、张永刚等），2014的视
频全部齐全，2015的视频会陆续更新。
8、附送公共课各培训机构视频课件资料！。

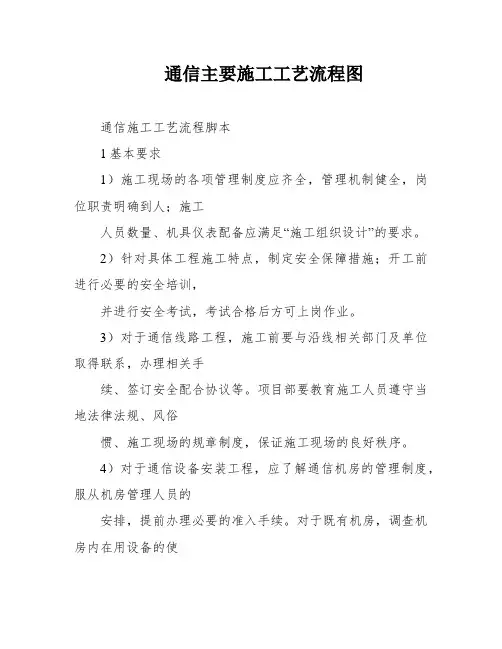

通信主要施工工艺流程图
通信主要施工工艺流程图通信施工工艺流程脚本1基本要求1）施工现场的各项管理制度应齐全，管理机制健全，岗位职责明确到人；施工人员数量、机具仪表配备应满足“施工组织设计”的要求。
2）针对具体工程施工特点，制定安全保障措施；开工前进行必要的安全培训，并进行安全考试，考试合格后方可上岗作业。
3）对于通信线路工程，施工前要与沿线相关部门及单位取得联系，办理相关手续、签订安全配合协议等。
项目部要教育施工人员遵守当地法律法规、风俗惯、施工现场的规章制度，保证施工现场的良好秩序。
4）对于通信设备安装工程，应了解通信机房的管理制度，服从机房管理人员的安排，提前办理必要的准入手续。
对于既有机房，调查机房内在用设备的使用情况，制定在用设备的安全防护措施。
施工过程中严禁乱动与工程无关的在用设备、设施。
5）GSM-R及列车无线调度通信工程铁塔安装、漏泄同轴吊挂等需要在车站站台、地道、路肩等处进行施工，应提前与有关部门联系，签订安全共同协议。
6）对于铁路车站客运服务信息系统工程，应相识车站的管理制度，提前管理准入证等各种相关手续。
7）技术交底的重点按照工程实践情况确定，一般应包括主要施工工艺及施工方法；进度安排、工程质量、安全措施等。
交底要交到施工操作人员。
交底必须在作业前进行，要有交底记录，交底人与被交底人都要在记录上具名。
8）对于通讯工程，施工项目及工程特点不同，其施工工艺及施工方法也有所不同。
因此，通信工程施工作业指导书要根据工程具体情况进行编写。
9）做好物资的进场和标识工作，物资应整齐码放，要注意防火、防盗。
还应做好进货、领用的账目记录工作。
10）安排仪器仪表寄存地址，建立管理台帐，采取防潮、防火、防盗措施，严格按照其说明书的要求进行保管和维护。
11）对于各种设备安装工程，施工现场应配备消防器材，通信机房内及其附近严禁存放易燃、易爆等危险物品。
2工艺实施主要内容2.1总施工流程通信工程施工总流程图：施工筹办图纸审核现场调查、径路复测管理施工手续签订安全配合协议辨识危险源及危险身分物资申请编制施组、作业指导书设备材料进场检验安全技术交底、作业人员培训光电缆单盘测试、配盘通讯装备安装、配线通信电源调试线路建筑传输系统测试、提供通道用户接入网系统测试程控交换系统内部测试铁路数字调度系统测试光电缆接续、测试无线杆塔施工、天馈线XXX装漏泄同轴电缆、光缆线路施工铁路车站客运服务信息系统施工铁路无线装备调试GSM-R系统调试验收开通2.2通信线路工程2.2.1光电缆敷设工艺流程图施工筹办—径路复测—挖沟、杆路施工、管道施工—光电缆单盘检验、配盘—光电缆敷设—光电缆接续—光电缆测试—竣工施工准备径路复测修建管道、敷设子管直埋光电缆沟开挖架空杆路和吊线施工光电缆单盘检验、配盘及运输光电缆敷设光电缆余留收拾整顿、防护处理光电缆接续直埋光电缆沟回填光电缆测试光电缆径路标石、警示牌埋竣工2.2.2光、电缆单盘检验1）光、电缆到货后，将随盘的合格证及出厂测试资料进行收集并妥善保管。
通信光缆线路工程施工工艺图解
硅芯管
第11页
管道材料
5孔梅花管
32/28子管
波纹管
Φ 63塑料管
7孔蜂窝管
第12页
机具
打夯机
第13页
土石材料
搭配好的天然砂石
第14页
通信管道工程施工流程图
勘查及测量一材料进场检验一基础施工一管道敷设一包封一回填一人（手）孔施工一管道试通一竣工图绘制、编制。
测量 开沟 沟底抄平 基础
铺管
包封 回填 清运余土
错误：人孔坑深度、地基表面高程均 达不到设计规范要求
第30页
勘查及测量一材料进场检验一基础施工一管道敷设一包封一回填一人（手）孔施工一管道试通一竣工图绘制、编制。 第31页
管顶距地面埋深 符合设计规范要 求
管顶距地面埋深不符合 设计要求
正确：管顶距地面80cm深，符合 设计规范要求
错误：沟底未抄平，未垫50mm细 砂层，且埋深不够
第23页
勘查及测量一材料进场检验一基础施工一管道敷设一包封一回填一人（手）孔施工一管道试通一竣工图绘制、编制。
一、管道基础63cm以下宽时，其沟底宽度应为管道基础宽度每侧各加15cm . 二、管道基础63cm 以上宽时，其沟底宽度应为基础宽度每侧各加30cm . 三、人（手）、通道的地基应按设计规定处理，地基必须按设计规定进行夯
第48页
恢复原貌
针对花砖路面，翻覆时应先清扫砖缝沙土，要求手工操作、整齐堆放，并 做好对原有花砖的保护。花砖路面恢复过程中，需垫沙平整基础，用木方小心 均匀挤对，对于受损砖块必须更换，并使花砖与先前图案保持一致。
绿化带开挖时，应注意对绿化带原有植被的成形保护，并摊开平放在阴凉 遮阳处；恢复时，须将原有草皮或其它植被小心摆放，还原后进行浇水养护一 至两次，避免恢复植被无法存活。
通信设备安装施工规范
通信设备安装施⼯规范通信设备安装规范及要求前⾔为了提⾼⼯程质量、确保设备安装符合技术规范要求，根据原邮电部和信息产业部对通信⼯程施⼯的相关要求，特颁发本施⼯要求，本要求主要依据以下参考⽂献：1、《通信电源设备安装⼯程验收规范》 YD 5079-992、《通信⼯程电源系统防类防雷技术规范》 YD 5078-983、《数字移动通信（TDMA）设备安装⼯程验收规范》YD 5067-98⽂中如有不详处以上述中华⼈民共和国通信⾏业标准为准。
⼀．系统设备施⼯安装、测试实施细则（⼀.）施⼯前的检查1、机房环境要求在安装⼯程开始以前，必须对机房的建筑和环境条件进⾏检查，具备下列条件可开⼯：1．1 机房及有关⾛廊等地段的⼟建⼯程已全部竣⼯，室内墙壁已充分⼲燥；1．2 机房地⾯负荷：每平⽅⽶≥450Kg；（须满⾜设备⼚家要求）。
1．3 机房净⾼：≥2.70M；（须满⾜设备⼚家要求）。
1．4 机房主要门的⼤⼩应满⾜设备的搬运要求，房门锁和钥匙齐全；1．5 机房的通风管道应清扫⼲净并通风，空⽓调节设备应安装完毕，性能良好；1．6 机房顶棚、墙、门、窗、地⾯应不脱落，不易起尘，不易集灰，并能尘砂侵⼊。
屋顶严格要求不漏⽔、不掉灰，装饰材料应⽤⾮燃烧材料或⾮易燃材料；1．7 各种沟槽应采取防潮措施，其边⾓应平整，地⾯与盖板应缝隙严密，照明与电⼒管线应尽量采⽤暗铺设；1．8 对机房活动地板进⾏专门检查，地板板块尺⼨符合安装设计要求，板块铺设严密坚固，每平⽅⽶⽔平误差≤2毫⽶，地板⽀柱接地良好，接地电阻和防静电设施符合说明书⾯要求；1．9 机房的防尘、温湿度、照明符合设计要求；1．10 机房地⾯应平整光洁，地槽和孔洞的数量、位置、尺⼨均应符合⼯艺设计的要求；1．11 机房的防震应符合设计规定；1．12 机房内要满⾜国家防⽕标准；1．13 电源已接⼊机房，应满⾜施⼯要求；1．14 设开箱场地和专⼈负责的堆放设备和材料的集中场地。
2、器材及设备检验要求2．1施⼯前，施⼯单位对运到⼯地的器材应进⾏清点和外观检查。
通信工程规范流程
向产品项目经理通报勘察完成情况。
接收有关勘察文件，安排项目工程设计。
负责从产品项目经理处得到工程计划并整理出需要进行项目设计的工程设计计划。
提供《工程勘察报告》、合同信息，安排项目工程设计工程师。
跟踪和监控工程设计进度。
向产品项目经理通报工程设计完成情况。
2.工程勘察工程师将《工程勘察报告（排产发货数据部分）》资料在公司ECC系统上提交相关产品事业部计划部，用于指导设备生产调试及准确发货。
3.工程勘察工程师将《工程勘察报告（工程设计信息部分）》资料提交工程设计经理。
4.工程勘察工程师将《工程勘察报告（调测数据信息部分）》资料提交工程调测工程师。
5.工程勘察工程师将《环境验收报告》资料交工程督导，以进行第二次环境验收。
c)输出文件：《工程勘察计划》。
d)工作内容：
1.工程勘察工程师到达用户现场，与用户相关负责人联系，提交初步拟订的《工程勘察计划》，召开工程勘察准备协调会，与用户商讨工程勘察工作，明确合同组网情况、工程分工界面以及现场勘察的内容，并落实用户配合人员。
2.与用户商议制订出《工程勘察计划》，准备实施工程勘察。
CBB_E01_C3工程规范流程
课程目标：
掌握工程开通工作规程包括工程勘察工作流程、工程设计工作流程、工程安装工作流程、工程调测工作流程、工程竣工工作流程等5个工作流程。
参考资料：
ISO9001:2000质量管理体系－要求
Q/ZX 04.024工程设计文件的编制
Q/ZX 75.1620工程质量监督管理办法
b)责任人：工程设计经理。
c)输入文件：《合同信息》，《工程勘察任务书》。
d)工作内容：
通信工程室内设备安装作业指导书
通信工程室内设备安装作业指导书（通信专业）1.适用范围适用于铁路通信工程信息室内设备安装施工。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施。
对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求3.1机架和设备到达现场后应进行开箱检查。
3.2固定防震底座，按照施工设计要求采用合适的加固方式。
3.3设备机架的安装位置应符合设计要求。
3.4机架安装应牢固端正、垂直偏差不应大于机架高度的1‰。
，列内机架面应平齐。
3.5机房内交流电源线、直流电源线、光纤、各种通信线等，应按不同的路由分开布放。
3.6各种线缆应按顺序出线，布放应顺直、整齐，无扭绞、交叉及溢出线槽。
3.7线缆弯曲应均匀、圆滑。
3.8各种线缆应均匀绑扎固定。
3.9线缆接入设备时，应留有一定的余量，余留长度应统一。
3.10敷设好的缆线两端应贴有标签，标明型号、长度及起止设备名称等必要信息。
3.11机房内各种配线中间不应有接头。
4.施工程序与工艺流程 4.1 施工程序施工程序为：施工准备→设备开箱→划线定位→安装设备底座和电缆线槽→安装机柜→安装系统设备→设备配线→检查测试→检验验收。
4.2 工艺流程5.施工要求 5.1施工准备5.1.1材料准备：设备底座，膨胀螺栓，电缆线槽，绑扎带，角钢，连接螺栓，线缆。
5.1.2技术准备：在施工前，项目部专业工程师应对现场技术人员、施工人员进行书面和现场技术交底，使之熟悉施工图纸、技术标准及设计要求，交底表双方应签字。
5.1.3施工前要熟悉各类设备的技术规格、性能，熟读产品说明书。
必要时工程部组织相关人员学习，并邀请厂家现场指导。
移动通信工程施工工艺图解
未完…………….
更多精练易懂的施工图解及动画讲解视频，通信与广电实务的宝贵资料，纯干货，请联系
QQ：2877464382
小店：
/item.htm?id=43469967627
本店特色：
1、不同于一般培训机构或网上流传的精华考点总结（九阴真经）
2、秒记口诀（利用天马行空的联想，帮助记忆）
3、各种施工动画讲解视频，生动形象，让专业名词不再是障碍，易于记忆。
4、线路工程、管道工程、设备安装工程的工艺图解，图文并茂，展现施工流
程，让你彻底抛弃繁琐冗长的文字。
5、案例专题分析（双代号网络图，工期费用索赔，线路工程，管道工程，设
备安装工程等专题）。
6、网络辅导。
购买后会被邀请加入内部VIP培训群，学习过程中有疑问可随
时提出，亦可一对一交流，店主也会一直与考友共同学习，争取随时解答各老友的疑问。
7、各大培训机构的讲课视频及押题（张毅、袁立云、张永刚等），2014的视
频全部齐全，2015的视频会陆续更新。
8、附送公共课各培训机构视频课件资料！。
通信机房地槽、机柜底座和机柜安装工艺工法
通信机房地槽、机柜底座和机柜安装工艺工法1 前言1.1 工艺工法概况通信机房的地槽、机柜底座和机柜安装作为设备安装的一道重要工序，对设备安装的质量和进度有很大的影响。
1.2 工艺原理机房安装条件符合要求后，先进行地槽和机柜底座安装，再进行机柜安装。
2 工艺工法特点工序明了、操作简便，通俗易懂，操作人员易于掌握。
3 适用范围本施工工艺适用于地铁通信机房内地槽、机柜底座及机柜安装施工。
4 主要技术标准4.1《地铁设计规范》（GB50157）。
4.2《城市轨道交通通信工程质量验收规范》（GB50382)5 施工方法5.1校核机房安装条件。
5.2地面划线、预摆底座和地槽，确定安装位置。
5.3 地面打孔螺栓固定底座、地槽。
5.4 底座调平。
5.5 安装固定机柜。
5.6 机柜调平。
6工艺流程及操作要点6.1 施工工艺流程机房地槽、机柜底座、机柜安装流程图见图1。
图1 机房地槽、机柜底座、机柜安装流程图6.2 操作要点6.2.1机柜底座安装1 机房具备安装条件后首先进行机柜底座安装。
2 机柜底座一般用50mm×50mm×5mm角钢进行加工后进行除锈及热镀锌处理。
同类型号的设备可以加工成一个长底座，根据实际情况钻孔。
底座表面必须平整，水平、无扭曲现象。
高度应和防静电地板下面平齐。
3 根据设计图，确定底座的安装孔，然后使用冲击钻进行打孔作业。
4在底座地面之间采用膨胀螺栓进行连接，应安装稳固，和防静电地板贴合紧密，表面水平。
相邻两个底座高度差调整后不大于1mm。
6.2.2 地槽安装1地槽安装应与机柜底座排列位置相对应，地槽设计有直角转弯时，应作45度斜角，并与机柜底座后部平行；地槽安装位置偏差，不应大于50mm；地槽侧边成一条直线，其偏差不大于3mm。
地槽安装时，用50mm×5mm做成的扁钢做成弓形支架，底部应该离开地面50mm。
2从电缆井引入的缆线可能由于弯度较小不能满足缆线的弯曲半径，因此，在地槽安装过程可先在地面安装钢制支架，然后将地槽固定在支架上，将地槽抬高5cm作业。
通信工程各施工工序图解
， 挂 钩 均 匀
光 缆 布 放 平 直
（架空）吊线及光缆的敷设要求有专业技术人员现场指导作业，吊线是支撑光 缆的辅助装置，布放严禁打绞，紧线要求适度，光缆布放要求平直、美观严禁 打绞避免折断纤芯。光缆挂钩要求尺码均匀，密度一致。
传 输——光缆预留要求
架空光缆预留 要求:按设计 要求做好光缆 预留,一般要 求跨越公路两 端有预留, 临 近光缆接头盒 的两端要求预 留,其他按500 米一个预留, 光缆预留不宜 过长或过短, 根据地区特点, 一般长度在10 至15米。
六、新立电杆不得加槽钢（撑高杆）。
七、角杆和终端杆拉线采用2.6/7钢绞线， 2.1米接拉线地锚杆制作，采用双拉
八、角深大时需做护线泄力装置，用卡固法 （具体做法参照设计）。
九、钢线接头采用另缠法，钢线布放原则上
全部为同侧走向，角杆处全部走外侧，过完 角杆后，再按原布放的方向进行。
十、拉线中把采用另缠法，上把采用夹板法。
传 输——立杆
立杆要求:电杆 的抬杆及立杆 应有专业技术 人员现场指导， 严格按照规范 施工，重点抓 安全。新立杆 应避免“走 杆”、“梅花 桩”等质量问 题，另外根据 毕节地区气候 特点，立杆档 距在50米以内， 部分中继段所 处高寒地段， 杆距要求每档 在40米以下。
传 输——吊线、光缆敷设（架空）
十一、所有夹板、U型卡、缠结处全部采用防锈漆 处理后，上面刷黑漆，严禁使用水性漆。
十二、光缆跨越公路对地距离在5.5M以上。
十三、光缆进出机房全部采用直埋方式，埋设必须 规范。
十四、光缆加强芯在终端杆必须接地。
十五、由于特殊地形限制，路由需经过砂厂、矿山 以及相关爆破作业地带的，在此地带应将吊线、 光缆一并穿套于PV塑管中，并每隔50CM用镀 锌铁丝做捆扎固定，然后在爆破作业地带的两 端做好相应光缆预留。
通信工程设备安装流程图共59页文档
▪
