实验三上中水箱液位串级控制系统实验
实验三上水箱下水箱液位串级控制实验
实验三上水箱下水箱液位串级控制实验一.实验目的1.掌握串级控制系统的基本概念和组成。
2.掌握串级控制系统的投运与参数整定方法。
3.研究阶跃扰动分别作用在副对象和主对象时对系统主被控量的影响。
二.实验原理上水箱液位作为副调节器调节对象，下水箱液位做为主调节器调节对象。
控制框图如图3-1所示：3-1、上水箱下水箱液位串级控制框图三.实验设备AE2000A型过程控制实验装置：上位机软件、计算机、RS232-485转换器1只、串口线1根、万用表一只四.实验内容和步骤1、设备的连接和检查：（1）、关闭阀1、阀22将AE2000A 实验对象的储水箱灌满水（至最高高度）。
（2）、打开以丹麦泵、电动调节阀、涡轮流量计组成的动力支路至上水箱的出水阀门：阀1、阀4、阀6，关闭动力支路上通往其他对象的切换阀门:阀2、阀10、阀17、阀20。
（3）、打开上水箱的出水阀：阀8至适当开度。
（4）、检查电源开关是否关闭2、系统连线图：图3-2、实验接线1）、如图5-2所示：将I/O信号接口板上的下水箱液位的钮子开关打到OFF位置，上水箱液位的钮子开关打到ON位置。
2）、将下水箱液位+（正极）接到任意一个智能调节仪的1端（即RSV的+极），下水箱液位-（负端）接到智能调节仪的2端（即RSV的-极）。
智能仪表的地址设为1，软件定义调节仪地址为1的调节器为主调节器，调节仪地址为2的调节器为副调节器。
3）、将主调节仪的4~20mA输出接至I/O信号面板的温度变送器转换电阻上转换成1~5V 电压信号，再将此转换信号接至另一调节仪（副调节器）的1端和2端作为外部给定，上水箱液位信号转换为0.2~1V的信号后接入副调节器的3、2两端。
调节器输出的4~20mA接电动调节阀的4~20mA控制信号两端。
4）、电源控制板上的三相电源、单相Ⅰ的空气开关、单相泵电源开关打在关的位置。
5）、电动调节阀的~220V电源开关打在关的位置。
6）、智能调节仪的~220V电源开关打在关的位置。
上水箱液位与进水口流量串级控制实验实验报告
《控制工程实验》实验报告实验题目：上水箱液位与进水口流量串级控制实验课程名称：《控制工程实验》姓名：学号：专业：年级：院、所：日期： 2019.04.18实验三上水箱液位与进水口流量串级控制实验一、实验目的1．通过实验了解水箱液位串级控制系统组成原理。
2．掌握水箱液位串级控制系统调节器参数的整定与投运方法。
3．了解阶跃扰动分别作用于副对象和主对象时对系统主控制量的影响。
4．掌握液位串级控制系统的实现过程。
二、实验设备1. 实验装置对象及控制柜 1套2. 装有Step7、WinCC等软件的计算机 1台3. CP5621专用网卡及MPI通讯线各1个三、实验原理本实验为水箱液位的串级控制系统，它是由主控、副控两个回路组成。
主控回路中的调节器称主调节器，控制对象为下水箱，下水箱的液位为系统的主控制量。
副控回路中的调节器称副调节器，控制对象为中水箱，又称副对象，中水箱的液位为系统的副控制量。
主调节器的输出作为副调节器的给定，因而副控回路是一个随动控制系统。
副调节器的的输出直接驱动电动调节阀，从而达到控制下水箱液位的目的。
为了实现系统在阶跃给定和阶跃扰动作用下的无静差控制，系统的主调节器应为PI或PID控制。
由于副控回路的输出要求能快速、准确地复现主调节器输出信号的变化规律，对副参数的动态性能和余差无特殊的要求，因而副调节器可采用P调节器。
本实验系统结构图和方框图如图1所示。
四、实验内容与步骤本实验选择选择上水箱和中水箱串联作为被控对象。
实验之前先将储水箱中贮足水量，然后将阀门F1-1、F1-7全开，将中水箱出水阀门F1-10开度开到70%左右、下水箱出水阀门F1-11开度50%左右（要求阀F1-10稍大于阀F1-11），其余阀门均关闭。
图1 双容水箱液位串级控制系统(a)结构图 (b)方框图1．用 MPI 通讯电缆线将 S7-300PLC 连接到计算机 CP5621 专用网卡，并按照控制柜接线图连接实验系统。
双容水箱液位串级控制DCS实训报告

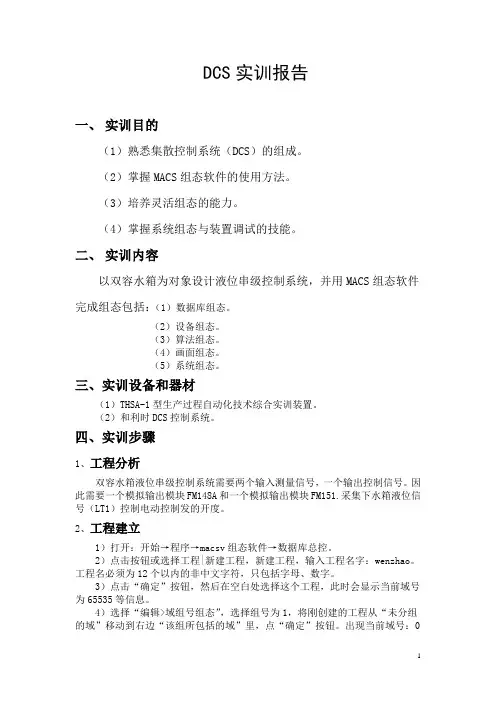

DCS实训报告一、实训目的（1）熟悉集散控制系统（DCS）的组成。
（2）掌握MACS组态软件的使用方法。
（3）培养灵活组态的能力。
（4）掌握系统组态与装置调试的技能。
二、实训内容以双容水箱为对象设计液位串级控制系统，并用MACS组态软件完成组态包括：（1）数据库组态。
（2）设备组态。
（3）算法组态。
（4）画面组态。
（5）系统组态。
三、实训设备和器材（1）THSA-1型生产过程自动化技术综合实训装置。
（2）和利时DCS控制系统。
四、实训步骤1、工程分析双容水箱液位串级控制系统需要两个输入测量信号，一个输出控制信号。
因此需要一个模拟输出模块FM148A和一个模拟输出模块FM151.采集下水箱液位信号（LT1）控制电动控制发的开度。
2、工程建立1）打开：开始→程序→macsv组态软件→数据库总控。
2）点击按钮或选择工程|新建工程，新建工程，输入工程名字：wenzhao。
工程名必须为12个以内的非中文字符，只包括字母、数字。
3）点击“确定”按钮，然后在空白处选择这个工程，此时会显示当前域号为65535等信息。
4）选择“编辑>域组号组态”，选择组号为1，将刚创建的工程从“未分组的域”移动到右边“该组所包括的域”里，点“确定”按钮。
出现当前域号：0等信息。
5）在数据库总控组态中添加变量。
选择菜单栏，编辑→编辑数据库，弹出窗口，输入用户名和口令bjhc/3dlcz。
点击“确定”按钮。
6）选择系统→数据操作，出现下面对话框，点击“确定”。
7）因为双容水箱定制控制系统用到一个模块，两个通道，所以需要编辑两个点号。
点击“AI模拟量输入”选项出现下图。
8）点击“全选A”按钮。
将右侧的选择项名选中，点击“确定”按钮。
9）选择后确定进入编辑数据界面。
10）数据库编辑，注意：设置它的参数，根据实际情况，设置设备好（即设备地址），通道号（输入通道为2，对应FM148，对应FM143），量程上限下限，点名（注意：点名不能重复使用）。
水箱液位串级控制系统实训报告
实训指导教师：李红萍、王银锁系别：电子电气工程系专业：生产过程自动化班级：053 班姓名：郁万彬实训地点：兰州石化学院第二工业中心6F 实训时间：2007.12.17~2008.1.39.2.2 水箱液位串级控制系统1.实训目的（1）熟悉集散控制系统的组成（见附录B ）。
（2）学习MACS 组态软件的使用方法。
（3）培养学生灵活组态的能力。
（4）掌握系统组态与装置调试的技能。
（5）掌握串级控制系统的组态方法。
2.实训内容（1）水箱液位串级控制系统数据库组态。
（2）水箱液位串级控制系统设备组态。
（3）水箱液位串级控制系统算法组态。
（4）水箱液位串级控制系统画面组态。
（5）水箱液位串级控制系统调试。
3.实训设备和器材（1）THSA-1型生产过程自动化技术综合实训装置。
（2）万用表一个、PC/PPI 通信电缆一根。
4.实训接线参照图9.82完成系统接线。
5.实训步骤（1）工程分析 水箱液位串级控制系统需要两个输入信号端子和一个输出端子，因此选用一个模拟量输入模块（FM148A ）和一个模拟量输出模块（FM151）。
FM148A 的通道2采集上水箱液位数据，FM148A 的通道3采集中水箱液位数据，控制输出信号由模拟量输出模块（FM151）的通道1送出，去操纵电动控制阀的开度。
（2）建立工程。
图9.82 水箱液位串级控制系统接线图①参照图9.83和图9.84，打开数据库组态工具，进入数据库组态界面。
②在数据库总控组态界面中工具栏下单击新建工程按钮，弹出如图9.85所示添加工程的对话框，添入工程名称，单击确定。
③工程建立之后可以在c ：\hs2000macs 组态软件下看到新建的工程名称。
（3）编辑数据库。
①选择编辑→编辑数据库，在弹出的对话框如图9.86所示，输入用户名Bjhc 和密码3dlcz ，单击确定，进入数据库编辑界面。
图9.83 数据库组态工具打开步骤图9.84 数据库组态界面图9.85 添加工程②参照图9.87(a)选择系统→数据操作，单击确定，弹出如图9.87(b)所示窗口。
上、中水箱液位串级PID控制实验
上、中水箱液位串级PID控制实验一、实验目的1、掌握串级控制系统的基本概念和组成。
2、掌握串级控制系统的投运与参数整定方法。
3、研究阶跃扰动分别作用在副对象和主对象时对系统主被控量的影响。
二、实验设备AE2000型过程控制实验装置、万用表、上位机软件、计算机、RS232-485转换器1只、串口线1根、实验连接线。
三、实验原理上水箱液位作为副调节器调节对象，中水箱液位做为主调节器调节对象。
控制框图如图9-1所示：图9-1上水箱下水箱液位串级控制框图四、实验内容和步骤1、设备的连接和检查1).打开以丹麦泵为动力的支路至上水箱的所有阀门，关闭动力支路上通往其它对象的切换阀门。
2).打开上水箱出水阀和中水箱的出水阀开至适当的开度。
3).检查电源开关是否关闭2、系统连线图图9-2实验接线图1).将上水箱液位信号接至8017的AI0通道，将中水箱液位信号接至8017的AO0通道。
2).将8024的AO1通道接至气动调节阀的控制信号输入端。
3).电源控制板上的三相电源空气开关、丹麦泵电源开关打在关的位置。
3、启动实验装置：1).打开电源带漏电保护空气开关。
打开电源总开关，电源指示灯点亮，即可开启电源。
打开单相泵电源。
2).启动计算机DDC组态软件，进入实验系统相应的实验3).建立工作点将副回路的PID控制器设成手动单击实验界面中的副回路PID控制器标签打开副回路PID控制器界面，然后单击副回路PID控制器的“手动”按钮a、设定工作点单击副回路PID控制器界面中MV柱体旁的增/减键，设置MV（U1）的值c、进行对象动态特性测试（参见已做过的实验）给MV一个阶跃，将1号和3号水箱的液位变化数据记录在表1中：根据实验数据用两点法建立3号和1号水箱的传递函数，作为PID初始参数计算的依据。
4)调节串级的后级a、设置PID参数根据对象特性，查表计算PID初始参数，P＝I＝D＝，并将参数输入到控制器中，并进行微调，使内回路控制效果达到最佳。
水箱液位串级控制系统讲解
长沙学院CHANGSHA UNIVERSITY专业训练与创新实习报告过程控制系统实习系部：电子信息与电气工程系专业年级班级：11 电气 3 班学生姓名：学号：指导教师：成绩评定：（指导教师填写）2014年11 月实验目录实验一单闭环流量定值控制系统实验二单容液位定值控制系统实验三水箱液位串级控制系统实验一单闭环流量定值控制系统一、实验目的1．了解单闭环流量控制系统的结构组成与原理。
2．掌握单闭环流量控制系统调节器参数的整定方法。
3．研究调节器相关参数的变化对系统静、动态性能的影响。
4．研究P、PI、PD和PID四种控制分别对流量系统的控制作用。
5．掌握同一控制系统采用不同控制方案的实现过程。
二、实验设备实验对象及控制屏、各类电路挂件、计算机一台、万用表一个、导线若干；三、实验原理图4-1 单闭环流量定值控制系统(a)结构图(b)方框图本实验系统结构图和方框图如图4-1所示。
被控量为电动调节阀支路（也可采用变频器支路）的流量，实验要求电动阀支路流量稳定至给定值。
将涡轮流量计FT1检测到的流量信号作为反馈信号，并与给定量比较，其差值通过调节器控制电动调节阀的开度，以达到控制管道流量的目的。
为了实现系统在阶跃给定和阶跃扰动作用下的无静差控制，系统的调节器应为PI控制，并且在实验中PI 参数设置要比较大。
四、实验内容图4-2 智能仪表控制单闭环流量定值控制实验接线图本实验选择电动阀支路流量作为被控对象。
实验之前先将储水箱中贮足水量，然后将阀门F1-1、F1-2、F1-8、F1-11全开，其余阀门均关闭。
将“FT1电动阀支路流量”钮子开关拨到“ON”的位置。
具体实验内容与步骤可根据本实验的目的与原理参照前面的单闭环定值控制中相应方案进行，下面只给出实验的接线图。
五、实验数据曲线图4-3 单闭环流量定值控制曲线图六、实验总结单闭环流量定值控制的数据曲线中，流量设定值SV=10.0r/min，比例系数P=60，积分时间I=20，先是等幅振荡，外加一个干扰信号，数据曲线经过智能调节仪的调节后，渐渐接近稳定。
实验三上中水箱液位串级控制系统实验
实验三上中水箱液位串级控制系统实验一、实验目的1、了解复杂过程控制系统的构成。
2、掌握复杂过程控制一—串级控制方法。
3．掌握串级控制参数整定方法。
二、实验类型综合型三、实验装置1、过程控制实验装置见图3－1，其中使用：电磁阀、上下水箱及液位变送器、水泵系统等。
2、控制仪表一套，以及通信线路。
3、计算机一台。
图3－1 系统示意图四、实验原理上下水箱双容液位串级控制的方块原理图如图3－2，本实验将下水箱液位控制在设定高度。
串级回路是由内反馈组成的双环控制系统，属于复杂控制范畴。
在实验中使用了两个调节器作为主副调节器。
将上水箱的液位信号输出作为主调节器输入，主调节器的输出作为副调节器的输入，在串级控制系统中，两个调节器任务不同，因此要选择调节器的不同调节规律进行控制，副调节器主要任务是快速动作，迅速抵制进入副回路的扰动，至于副回路的调节不要求一定是无静差。
主调节器的任务是准确保持下水箱液位在设定值，因此，主调节器采用PI 调节器也可考虑采用PID 调节器。
图3－2 串级控制框图PID 算法的两种类型①、位置型控制[]00)1()()()()(u n e n e T T i e T Tn e K n u ni DI P +⎭⎬⎫⎩⎨⎧--++=∑= ②、增量型控制[][])2()1(2)()()1()()1()()(-+--++--=--=∆n e n e n e TT K n e T TK n e n e K n u n u n u D P I PP串级控制系统的参数整定 ①、两步整定法第一步整定副回路的副控制器；第二步整定主回路的主控制器。
a. 在系统工作状况稳定，主、副回路主控制器在纯比例作用的条件下，将主控制器的比例带δ取100％，再逐渐降低副控制器的比例带，用整定单回路的方法来整定副回路。
如用4：1衰减法来整定副回路，则求出副参数在4：1衰减时的副控制器比例带δ2S 和操作周期T2S。
b.使副控制比例带置于δ1S 的数值上，逐渐降低主控制器的比例带δ1S，求出同样衰减比时主回路的过渡过程曲线，记录此时主控制器的比例带δ1S和操作周期T1S。
实验3上、中水箱液位串级控制系统实验
实验3 上、中水箱液位串级控制系统实验一、实验目的1、掌握串级控制系统的基本概念和组成；2、掌握串级控制系统的投运与参数整定方法；3、研究阶跃扰动分别作用在副对象和主对象时对系统主被控量的影响。
二、实验设备AE2000B型过程控制实验装置、万用表一只三、实验原理上水箱液位作为副调节器调节对象，中水箱液位作为主调节器调节对象。
控制框图如图1所示：图1 上水箱中水箱液位串级控制框图四、实验内容与步骤1、设备的连接和检查：1）将AE2000B 实验对象的储水箱灌满水（至最高高度）；2）打开以丹麦泵、电动调节阀、涡轮流量计组成的动力支路至上水箱的出水阀，关闭动力支路上通往其他对象的切换阀；3）打开上水箱和下水箱的出水阀至适当开度；4）检查电源开关是否关闭。
2、系统连线图：1）将I/O信号接口板上的下水箱液位的钮子开关打到OFF位置，上水箱液位的钮子开关打到ON位置；2）按图2所示连线；3）将主调节仪的4~20mA输出接至I/O信号面板的温度变送器转换电阻上转换成1~5V 电压信号，再将此转换信号接至另一调节仪（副调节器）的1端和2端作为外部给定，上水箱液位信号转换为1~5V的信号后接入副调节器的1~5V和地两端。
调节器输出的4~20mA接电动调节阀的4~20mA控制信号两端。
3、启动实验装置：1）将实验装置电源插头接到220V的单相电源上；2）打开电源单带漏电保护空气开关，电压表指示220V；3）打开总电源开关，即可开启电源。
4、实验步骤1）开启电动调节阀电源、24V电源、智能调节仪电源，调整好仪表各项参数；图2、实验接线2）设定主控参数和副控参数。
主调节器的参数与单回路闭环控制设定方法一样；3）启动动力支路，待系统稳定后，在上水箱给一个阶跃信号，观察实时曲线的变化，并记录此曲线；4）系统稳定后，在副回路上加干扰信号，观察主回路和副回路上的实时曲线的变化。
记录并保存曲线。
五、实验报告要求分析串级控制和单回路PID控制不同之处？六、注意事项1、实验线路接好后，必须经指导老师检查认可后方可接通电源；2、系统连接好以后，在老师的指导下，运行串级控制实验；3、为保护仪表及用电设备的使用寿命实验完毕，先关闭所有电源开关，再关电源总开关。
基于MCGS的水箱液位串级控制实验
综合实验报告综合实验名称自动控制系统综合实验题目基于MCGS的水箱液位串级控制实验指导教师设计起止日期 2011年12月22日～12月31日系别自动化学院控制工程系专业自动化学生姓名班级 学号成绩目录一、综合实验的目的 (2)二、实验前的准备及安全操作规程 (2)三、综合实验内容要求 (2)四、自选项目介绍： (3)（一）、实验目的 (3)（二）、实验设备 (3)（三）、实验原理 (3)（四）、实验内容与步骤 (4)五、实验装置介绍 (5)（一）、被控对象 (5)（二）、检测装置 (6)（三）、执行机构 (7)（四）、实验控制台 (7)（五）、实验挂件 (8)（六）、常规仪表侧控制对象总貌图： (10)（7）调节器参数的整定方法 (10)（一）经验法 (11)(二)临界比例度法 (11)（三）衰减曲线法（阻尼振荡法 (12)六、软件介绍 (13)一、MCGS组态软件 (13)二、R EMO DAQ8000-9000软件 (13)三、A DV ANTECH D EVICE M ANAGER软件 (13)四、应用MCGS组态软件做的实验工程 (14)五、智能调节仪的认识 (14)（一）、智能调节仪的功能及作用： (14)（二）、智能调节仪的参数和使用： (14)(三)、智能调节仪的常用功能： (14)七、系统模块设计 (15)（一）、系统硬件设计框图与元器件选择 (15)（二）、系统软件功能模块设计图 (17)1、控制系统的设计 (17)2、系统的组态设置 (18)3、修改通讯串口号和通讯地址并设置相关属性 (19)（2）实时数据库设置 (21)（3）组态策略设置 (22)4、工程整定 (23)八、思考题 (23)九、课设总结 (24)十、参考文献 (24)一、综合实验的目的自动控制系统综合实验是在完成了自控理论，检测技术与仪表，过程控制系统等课程后的一次综合训练。
要求同学在给定的时间内利用前期学过的知识和技术在过程控制实验室的现有设备上，基于mcgs组态软件或wincc组态软件设计一个监控系统，完成相应参数的控制。
过程控制实验报告5(上水箱液位和流量串级系统)
过程控制实验报告5(上水箱液位和流量串
级系统)
班级：082班座号：姓名成绩：
课程名称：过程控制工程实验项目：上水箱液位和流量串级系统
一、实验目的：
通过实验掌握串级控制系统的基本概念，掌握串级控制系统的组成结构，即主被控参数、
三、实验步骤：
1、打开计算机组态王软件的工程管理器，选中“串级实验”，点击运行，进入串级实验界面。
2、点击“自动/手动”按钮，使系统在自动状态，点击“PID设定按钮”，调出PID设定界面。
PID设定1框图是副回路流量参数，PID设定2框图是主回路液位参数。
3、投入参数，观察液位和流量的曲线，调整参数观察计算机控制的效果。
待系统稳定后，给定加个阶跃信号，观察其液位的变化曲线。
4、再等系统稳定后，给系统下水箱加干扰信号，观察下水箱液位变化的曲线。
四、计算机控制的参数设置:
五、实验报告：
1、根据试验结果编写实验报告。
2、按5-2衰减曲线调节器参数计算表填写表格中的数据
3、整理并附上记录仪的下列过渡过程曲线：
（1）整定副调节器时得到的4:1衰减曲线。
（2）整定主调节器时得到的4:1衰减曲线。
（3）主副调节器参数整定后，干扰作用于上水箱中，主变量H1的过渡过程曲线。
（4）主副调节器参数整定后，干扰作用于流量中，主变量H1的过渡过程曲线。
4、列表比较控制质量：
-全文完-。
上水箱与中水箱液位串级控制工艺流程
上水箱与中水箱液位串级控制工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
上水箱与中水箱液位串级控制工艺流程该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 上水箱与中水箱液位串级控制工艺流程 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着工业生产过程的不断发展与提高，液位控制技术也逐渐成熟和完善。
液位串级控制实验报告
液位串级控制实验报告液位串级控制是对压力变送器技术的延伸和发展，根据不同比重的液体在不同高度所产生压力成线性关系的原理，实现对水、油及糊状物的体积、液高、重量的准确测量和传送。
实验报告：1、工作原理液位变送器工作原理是当被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。
液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。
当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。
压力变送器和绝对压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。
A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。
微处理器控制变送器的工作。
另外，它进行传感器线性化。
重置测量范围。
工程单位换算、阻尼、开方，传感器微调等运算，以及诊断和数字通信。
本微处理器中有16字节程序的RAM，并有三个16位计数器，其中之一执行A/D转换。
D/A转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。
数据贮存在EEPROM内，即使断电也保存完整。
数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的控制系统)的连接接口。
此线路检测叠加在4-20mA信号的数字信号，并通过回路传送所需信息。
通信的类型为移频键控FSK技术并依据BeII202标准。
2、使用方法一、最好选择稳压电源单独供电。
电源的稳定性影响着变送器的性能指标，最好将其误差控制在变送器允许误差五分之一以下。
对于有特殊供电要求的产品，必须接特殊电源。
二、液位变送器信号线要采取带屏蔽的电缆，防止电磁波干扰。
三、按照正确的接线方法连接变送器，其通电时间要在十五到三十分钟。
四、如果液位变送器安装在水池、水塔等场合，可以将它的探头沉于水底，远离水流速过快的位置。
实验三 水箱液位串级控制系统实验
（实验三）水箱液位串级控制系统实验报告班级测控四班学号0800201428 姓名王常玥一、实验目的1．通过实验了解水箱液位串级控制系统组成原理。
2．掌握水箱液位串级控制系统调节器参数的整定与投运方法。
3．了解阶跃扰动分别作用于副对象和主对象时对系统主控制量的影响。
4．掌握液位串级控制系统采用不同控制方案的实现过程。
二、实验原理本实验为水箱液位的串级控制系统，它是由主控、副控两个回路组成。
主控回路中的调节器称主调节器，控制对象为锅炉汽包，其液位为系统的主控制量。
副控回路中的调节器称副调节器，控制对象为上水箱，又称副对象，其液位为系统的副控制量。
主调节器的输出作为副调节器的给定，因而副控回路是一个随动控制系统。
副调节器的的输出直接驱动电动调节阀，从而达到控制液位的目的。
为了实现系统在阶跃给定和阶跃扰动作用下的无静差控制，系统的主调节器应为PI 或PID控制。
由于副控回路的输出要求能快速、准确地复现主调节器输出信号的变化规律，对副参数的动态性能和余差无特殊的要求，因而副调节器可采用P 调节器。
本实验系统结构图和方框图如图4-2所示。
图4-2 水箱液位串级控制系统(a)结构图(b)方框图三、实验设备DDD-Z05-I实验对象及DDD-Z05-IK控制屏、DDD-Z05-III 电源控制柜一台、SA-12挂件一个、SA-13A挂件一个、计算机一台、万用表一个、实验连接线若干。
四、实验内容与步骤本实验选择上水箱和锅炉汽包，实验之前先将储水箱中贮足水量，然后将阀门F1-1、F1-6、F2-14全开，F1-9 、F2-15开适当开度（F1-9﹥F2-15），其余阀门均关闭。
1．按照第一章1-6用网线和交换机连接操作员站和服务器，以及服务器和主控单元，“SA31 FM148现场总线远程I/O模块”、“SA31 FWM158现场总线远程I/O模块”挂件挂到屏幕上，并将挂件的通讯线街头插入屏内Profibus-DP总线接口上，将控制屏左侧Profibus-DP总线连接到主控单元DP口，并按照下面的控制屏接线图连接实验系统。
实验三 (上下水箱串级液位控制实验)实验报告电子版2014
电子科技大学中山学院学生实验报告
系别：机电工程学院专业：自动化课程名称：过程控制与自动化仪表在设计串级控制系统时，要求系统副对象的时间常数要远小于主对象。
图2、液位串级控制系统结构图
1、用RS232通讯线连接计算机与GK-03串行通讯口，并打开上位机监控软件进入数据采集状态。
2、对象系统：打开进水口阀
3、阀9，出水口阀6、阀7打到一定开度并且使得阀6的开度大于
的开度。
打开磁力泵1使系统运行。
系统稳定后再打开磁力泵2作为扰动，此扰动可以加到上水箱，也可以加到下水箱。
实验参考参数：上水箱出水阀的开度约为80%左右，下水箱出水阀的开度约为70%左右。
实验3 串级控制系统实验
实验三串级控制系统实验
一．试验类型：设计型。
二．实验目的：
⒈掌握串级控制系统的组成、结构和设计方法。
⒉掌握串级控制系统的投运步骤。
⒊掌握控制器参数的整定方法。
⒋掌握串级控制系统回路状态的无扰动切换方法。
三．实验内容：
水槽的液位控制系统：
针对过程控制实验装置，设计水槽的液位串级调节系统。
设计并实施控制方案，进行参数整定。
四．实验要求：
⒈根据工艺流程设计控制方案，确定测量点和控制点（调节量和被调量），绘出控
制系统工艺流程图。
⒉绘出控制系统方框图。
⒊画出控制系统电路原理图。
⒋按步骤投运，进行控制器参数整定，加干扰测试，使系统达到4：1衰减过渡过
程。
五．实验设备：
⒈被控对象：水槽液位。
⒉控制装置：PLC。
⒊仪表：液位变送器。
⒋执行器：电动调节阀。
⒌附属设施：变频器，水泵等。
六．预习要求：
预习串级控制系统相关知识。
严格按实验要求中各项内容进行准备，绘制所需图表，描述整定方法，并准备调试过程数据记录表格。
预先确定实验步骤。
七．实验报告要求
⒈控制方案说明，系统方框图和接线图。
⒉参数整定结果及相应过渡过程曲线。
⒊总结PID参数对控制效果的影响。
4．与实验二的结果对比，分析串级控制系统的特点。
八．思考题
⒈串级控制系统的特点。
4。
实验方案：水箱液位串级控制系统
过程控制综合实验报告实验名称：水箱液位串级控制系统专业：班级:姓名：学号：实验方案一、实验名称：水箱液位串级控制系统二、串级控制系统的概述1、图5-1是串级控制系统的方框图。
该系统有主、副两个控制回路，主、副调节器相串联工作，其中主调节器有自己独立的给定值R，它的输出m1作为副调节器的给定值，副调节器的输出m2控制执行器，以改变主参数C1。
图5-1 串级控制系统方框图R-主参数的给定值；C1-被控的主参数；C2-副参数；f1(t)-作用在主对象上的扰动；f2(t)-作用在副对象上的扰动。
2、串级控制系统的特点串级控制系统及其副回路对系统控制质量的影响已在有关课程中介绍，在此将有关结论再简单归纳一下。
（1）．改善了过程的动态特性；（2）．能及时克服进入副回路的各种二次扰动，提高了系统抗扰动能力；（3）．提高了系统的鲁棒性；（4）．具有一定的自适应能力。
3、主、副调节器控制规律的选择在串级控制系统中，主、副调节器所起的作用是不同的。
主调节器起定值控制作用，它的控制任务是使主参数等于给定值（无余差），故一般宜采用PI或PID调节器。
由于副回路是一个随动系统，它的输出要求能快速、准确地复现主调节器输出信号的变化规律，对副参数的动态性能和余差无特殊的要求，因而副调节器可采用P或PI调节器。
4、主、副调节器正、反作用方式的选择正如单回路控制系统设计中所述，要使一个过程控制系统能正常工作，系统必须采用负反馈。
对于串级控制系统来说，主、副调节器的正、反作用方式的选择原则是使整个系统构成负反馈系统，即其主通道各环节放大系数极性乘积必须为正值。
各环节的放大系数极性是这样规定的：当测量值增加，调节器的输出也增加，则调节器的放大系数K c为负（即正作用调节器），反之，K c为正（即反作用调节器）；本装置所用电动调节阀的放大系数K v恒为正；当过程的输入增大时，即调节器开大，其输出也增大，则过程的放大系数K0为正，反之K0为负。
DCS课程设计 水箱液位串级控制
目录1 题目背景与意义11.1 题目背景11.2 课题意义 (1)2 设计题目介绍 (1)2.1设计内容和要求 (1)2.2 集散控制系统根本组成 (2)2.3 设计原理及分析 (3)3 系统设计方案 (6)3.1双容水箱控制 (7)3.2串级控制 (7)4 系统硬件设计 (8)4.1数据采集模块 (8)4.1.1 模拟量输入模块 (8)4.1.2 模拟量输出模块 (9)4.2仪表和执行机构选型 (11)4.3系统连线 (11)4.3.1 模拟量输入模块FM148A接线 (11)4.3.2模拟量输出模块FM151A接线 (12)5 系统软件设计 (13)5.1组态画面的设计 (13)5.2通讯设置 (13)6 系统仿真调试 (15)7 结论 (16)参考文献 ......................................................... 错误!未定义书签。
71 题目背景与意义1.1 题目背景集散控制系统〔Distributed control system〕，是以多个微处理机为根底利用现代网络技术、现代控制技术、图形显示技术和冗余技术等实现对分散控制对象的调节、监视管理的控制技术。
其特点是以分散的控制适应分散的控制对象，以集中的监视和操作到达掌握全局的目的。
系统具有较高的稳定性、可靠性和可扩展性。
该系统将假设干台微机分散应用于过程控制，全部信息通过通信网络由上位管理计算机监控，实现最优化控制，整个装置继承了常规仪表分散控制和计算机集中控制的优点，克制了常规仪表功能单一，人-机联系差以及单台微型计算机控制系统危险性高度集中的缺点，既实现了在管理、操作和显示三方面集中，又实现了在功能、负荷和危险性三方面的分散。
DCS系统在现代化生产过程控制中起着重要的作用。
随着工业自动化水平的不断提高，计算机的广泛运用，人们对工业自动化的要求也越来越高。
而DCS 又有延续性和可扩大性，易学易用性和通用性，使得DCS得到长足的开展。
实验三 串级控制实验2016
实验三串级控制实验一、实验目的1．熟悉串级控制系统的结构与特点。
2．掌握串级控制系统的投运与参数整定方法。
3．了解阶跃扰动分别作用于副对象和主对象时对系统主变量的影响。
二、实验设备1．PCS-C型过程控制综合实验装置(DDC控制单元、信号及控制板)。
2．计算机及MCGS组态软件(PCS-C-DDC.MCG)。
3．实验专用线若干及九芯通讯线两根。
三、实验原理本实验采用计算机控制,将下水箱液位控制在设定高度。
串级回路是由内反馈组成的双环控制系统，属于复杂控制范畴。
在计算机中设置了两个虚拟控制器作为主副控制器。
将上水箱的液位信号输出作为主控制器输入，主控制器的输出作为副控制器的输入，在串级控制系统中，两个控制器任务不同，因此要选择控制器的不同调节规律进行控制，副控制器主要任务是快速动作，迅速抵制进入副回路的扰动，至于副回路的调节不要求一定是无静差。
主控制器的任务是准确保持下水箱液位在设定值，因此，主控制器采用PI控制器也可考虑采用PID控制器。
上下水箱液位串级控制系统的方块原理图如图4.2所示。
图4.1 液位串级控制系统块原理图串级控制系统的参数整定参考本章概述部分内容。
四、实验步骤与内容1．了解实验装置中的对象，流程图如图4.2所示。
图4.2 上下水箱液位串级控制系统流程图2．按图4.3接好实验导线和通讯线。
图4.3上下水箱双容串级控制实验接线图（高联实验台）上下水箱双容串级控制实验接线图（云创实验台）3．将控制台背面的通讯口与上位机连接。
4．将手动阀门1V1、V4、V6打开，将手动阀门1V6、1V7、LV关闭。
5．先打开实验对象的系统电源，然后打开控制台上的总电源，再打开直流电压和DDC控制单元电源。
6．打开计算机上的MCGS运行环境，选择“系统管理”下拉菜单中的“用户登录”，出现如下界面。
图4.4 用户登录界面7．点击“确认”，用户登录完毕。
选择“串级控制实验”下拉菜单中的“上下水箱双容控制实验”。
