轴线及标高控制方案

轴线及标高控制方案

六、轴线及标高控制方案

潮凤大厦楼层多,且在北部有一圆形结构,给施工放样增加了一定的难度,而轴线的正确性将决定工程的施工的准确性和结构的安全性。

①地面轴线控制网的建立

按规划设计提供的原始控制点将四角轴线放好,并延长至邻近建筑物上或是打入永久埋设标记,作好记录和保护措施,以防被破坏。

②楼层轴线引上方法

施工完底层柱后,就将B轴、F轴引至柱身上,并用油漆做好红三角标记。楼层通过留孔将F轴以南1m线和③轴以东1m线引至相应标高处,然后再施放各轴线,并用B轴线引点进行校核,留孔及引线见下图标记。

在浇上一层砼时,要对下一层的引上线进行保护,以防被水泥浆覆盖。

附图:

③每层结构拆模完成后,即按引上线及图纸将轴线施放完成。

④每隔二层即对房子结构四周角线进行挂通线复核,检查轴线的偏差。

⑤结构标高原始引进点要保护好,并将其引至底层角柱上,做好标记,同时也引至塔吊塔身上。

⑥楼层标高通过塔吊塔身上标高标记点和角柱上标记点用钢卷尺分别度量,并经水准仪校验,通过二点的引入和校核来保证标高的正确。

①结构拆模完成后,要将楼层1m标高线线引至所有柱身和剪力墙上,以备砌墙和装饰施工的使用。

七、

施工测量定位方案

施工测量定位方案

一、施工测量定位方案

根据本工程特点,主要为工程轴线、标高、沉降、位移等测量,为确保工程的定位和放样,配备WILD-ZL全站仪2台,J2型经纬仪4台和S3型水准仪9台。

施工控制测量

1、测量控制网:

首先依据业主提供的建施(总)图上的红线相对的大地坐标,定出整个施工区域的主轴线,确保整个建筑位置的正确性,然后依据主轴线,根据拟建的单体建筑物的坐标、基线、基点的相关数据,及相对标高参照点,根据现场及周围环境,设立施工测量轴线控制网,布置轴线控制网点。

施工测量轴线控制网点的布设,应满足建筑物施工定位放线和技术复核方便的要求,并与总平面图相配合,以便在施工过程中保持有足够数量的控制点,为施工定位测量及技术复合提供基准点;本工程控制网点布设采用平面坐标系法,以便于量距。

施工轴线控制网的测量,应按先整体后局部的程序进行,用经纬仪、水准仪、钢尺进行网点的测设。

施工轴线控制网点的测量,应进行闭合差校核,其测距精度不低于

1/10000,测角精度不低于20秒。

工程的定位点、水准点应设置牢固,使其不下沉、不移位、不易损坏,应采取有效(埋深浇筑混凝土)的保护措施。

2、轴线控制测量

基础工程轴线引测:

根据地面轴线控制点,用经纬仪将轴线依次引测到基槽底素砼垫层面上、钢筋砼基础顶面上,结构±0.000标高处。

楼层施工轴线引测:

控制方法:选用内控方法,并用15Kg铅锤人工投点进行对比校核。

工艺流程:

施工准备→选取控制点→建立轴线控制网→仪器安平→垂直轴线的引伸→各层楼面放线→分段投测→校核。

操作过程:

根据本工程建筑网提供座标点位,分别定出各施工段“井”字控制基线及基线交点控制点,作为建筑物施工主要控制依据,放样时按建筑物柱列与基线的关系,逐一定出建筑物细部轮廓线,供施工线恢复。

工程测量方案

工程测量方案

(一)工程测量方案

1. 工程测量总体设想

(1) 以设计图及业主规划的用地地界,结合总平面定位依据,现场建立相对的一级二角控制主网,在此基础上,指导现场各个单体的定位及轴线、标高的控制施工。

(2) 本工程各个单体的定位,将利用一级三角控制主网,采用“极坐标法定位”的方法来进行各建筑物定位及各条轴线的控制,并采取闭合检查。

(3) 根据设计总平面图定位数值计算出相应轴线的相对坐标数

值,现场采用“全站仪”极坐标法进行单体轴线定位

(4) 水准标高采用“二等精密水准”测量。

2、测量仪器的选用

注:(1)以上仪器均应鉴定合格,并在计量鉴定使用有效期内

(2) 在使用过程中,应经常检查仪器的常用指标,一旦偏差超过允许范围,应及时校正来保证测量精度。

3、平面轴线控制测量

(1)基准一级三角控制主网的设置原则

a. 基准三角控制主网的设置以业主提供的规划院地界基准点及设计总平面图为依据,其三角控制主网基准点精度应控制在5 Mr以

内。在此平面控制主网的基础上,在各单体建筑施工现场内各自建立二级施工的直角控制副网,指导单体现场施工。平面控制主网和副网,应符合下列规定:

a1 、平面控制主、副网的坐标系统,应与工程设计图所采用的坐标系统相同;

a2 、当利用原有的平面控制主网时,其精度应满足需要;投影所引起的长度变形,不应超过1/40000 ,当超过时,应进行换算;

b. 基准平面控制主网是建立在地界基准点的基础上的,设置时要求同时满足稳定、可靠和通视三个要素,同时,新建立的施工平面控制副网设置时也要求同时满足稳定、可靠和通视三个要素。主网和副网要互为可靠和通视,要采取可靠措施进行保护,其中任何一点遭到不可预见事件的破坏或移动时,应及时复测补网。

定位和测量放线施工方案及技术措施

定位和测量放线施工方案及技术措施

定位和测量放线施工方案及技术措施

[ 1 ]定位和测量放线施工方案

[ 1.1 ]定位和测量放线工程施工组织

[ 1.1.1 ]施工测量总体思路

①平面控制网按照场区平面控制网和主轴线控制网两级测设。场区平面控制网以业主提供的控制(网)点为基准,测设时采用导线测量方法进行测设。主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。

②高程控制网根据业主提供的水准基准点(基准点应保证三个以上),采用精密水准仪按照三等水准测量的精度要求将高程引测到现场形成高程控制网。

③以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。并定期进行校核,以保证基准点的稳定性与可靠性。

[ 1.1.2 ]测量施工阶段划分

测量工作施工时,主要分三个阶段进行施工,即地基基础阶段施工,地上土建主体结构阶段施工、地上钢结构钢柱校正,二次结构装饰阶段施工,其中又分为主体装饰二个流水施工段,。在点位布设时充分考虑流水施工段测量的方便性。

[ 1.1.3 ]测量控制基准点交接、复测与维护

测量工作实施前与业主进行基准控制网书面和现场交接,并对基准控制网进行复测,并将复测成果报业主和监理审核。在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护,防止施工机具车辆碰压。

[ 1.2 ]平面轴线控制网测设方法

[ 1.2.1 ]平面控制网布设原则

①平面控制网坐标系的选用:本工程根据设计要求采用天津城市坐标系统。

②平面控制先从整体考虑,遵循先整体后局部,高精度控制低精度的原则。

③平面控制网的布设根据设计总平面图,现场施工平面布置图进行测设。

测量放线轴线及标高控制

测量放线轴线及标高控制

测量放线、轴线及标高控制

一、定位放线

进行定位放线前,应对场地进行平整。根据建筑总平面图上的放线基点及总平面图上XX#和XX#住宅楼与建筑红线关系放线,确定轴线的位置。根据建筑平面图上各轴线的位置关系放线得到其它各轴线的位置。

用直角座标法放线测出各定位轴线桩及各轴线的交点桩后,用白灰放出各征位线。

在施工中必须层层分中弹线,浇筑完基础及各层现浇板后,应及时校对轴线和标高,使其偏差在允许范围内,同时控制建筑物的竖向高差在1/1000以内,总高差不大于20mm。

二、标高控制

将设计给定的高程引至施工现场进行控制,将引出的标高引至永久性物体上并作好标记,标记点均匀分布,且每栋不少于4个,标出±000标高,用卷尺控制水平线,向上引测点,测点不少于3处,

并用精密仪对引上来的标高进行闭合检查。

建筑测量控制点施工方案

建筑测量控制点施工方案

一、施工概况

年新增5万吨中高档生活用纸及热电站碱回收节能治污技改工程, 位于永宁市南面,109国道东侧,南邻味精厂。该工程以甲方指定高程为G101-1117.11,高程点位于紫金花纸业原厂东南角外、109国道边,G101点为本工程高程10m。技改工程位置坐标以味精厂北围墙为基准,味精厂北围墙与紫金花纸业堆料场西围墙相交点定为P点:A=0.000m、B=0.000m。施工场地较平整,交通条件十分便利。

二、施工方案

1、按照设计及甲方给定的高程及坐标,绘制测量方格网图,并进行施工现场布置测量控制桩。经城建规划部门及甲方检查验收确认后,方可使用。

2、项目部测量人员根据方格网测量桩,进行单位工程定位,再由定位桩进行测量打控制桩,主要控制单位工程的纵向及横向轴线。

3、基础工程施工完毕后,将大角轴线引测到框架柱上。多层建筑每层放线,按一层框架柱上的轴线用经纬仪引测到放线层上。一层以下放线,利用控制桩引测到建筑物上。二层以上采用外控法,利用一层轴线控制点,用经纬仪将控制点平移到轴线上,然后用线坠复核。

4、控制桩的位置距离建筑物大于5m为宜。以原高程点1117.110做2等闭合水准路线观测。

5、标高的引测与建筑物沉降监测始终用原始高程点为宜。

为使用方便,将道路边由甲方指定原高程点1117、110,引测到距离建筑物较近的一个控制桩上,在控制桩上标明高程,并进行复核做好记录,见附图。

三、施工操作

1、方格网测量桩的设置及标高引测

⑴根据设计图纸及方格网图设置方格网测量桩,方格网测量桩间距50m×50m。测量桩采用70×70木方制作,桩长≥1000mm。

测量控制施工方案

测量控制施工方案

测量控制施工方案

1.立项:

(1)立项目的:明确建筑工程测量控制的目的和任务,确定施工要求及有关标准,明确测量控制的组织机构、责任人员和其他人员,建立完善的测量控制组织体系。

(2)编制测量控制方案:建立有效的测量控制方案,研究解决测量控制中的具体问题,分层分类编制施工细则,确定测量控制的各项措施,特别是定义测量控制责任分工及范围,把握施工中的安全、质量、进度要求,把握测量控制的各项施工要求。

2.测量控制:

(1)建立基准网络:根据建筑设计要求,制定基准网络的控制点位置,经过测量精度验收,确定基准网络控制点的坐标及相对关系,形成以控制点为基础的基准控制网络,实现施工中的空间测量控制。

(2)设计控制点连线:根据施工实际,设计控制点连线,以实现施工中的平面测量控制,并检验施工符合设计要求。

(3)检验测量:根据施工要求,定期检验建筑测量控制情况,确保施工符合设计要求。

3.施工管理:

(1)质量管理:按照施工细则编制施工质量检验标准,实施质量控制。

轴线及各控制线的放样

轴线及各控制线的放样

轴线及各控制线的放样

地面控制点布设完后,转角处线采用2″级电子经纬仪DJD2进行复测。各控制线间距离采用50米大卷尺往返测量,经全站仪复测校核无误后进行施测。

1 基础施工轴线控制,直接采用基坑外控制桩两点通视直线投测法,向基础平台投测轴线(采用三点成一线及转直角复测),再按投测控制线引放其它细部施工控制线,且每次控制轴线的放样必须独立施测两次,经校核无误后方可使用。

2 基础施工(即±0。000以下)采用5米塔尺将标高导入试桩上,且基坑四周不低于两点,校核无误后方可引测其它控制标高点,必须两点以上后视且两后视点标高差在规定范围之内。

3 ±0.000以上施工,采用正倒镜分中法投测其它细部轴线。

4 ±0.000以上高程传递,采用钢尺直接丈量法,若竖直方向有突出部分,不便于拉尺时,也同样采用悬吊钢尺法。每层高度上至少设两个以上水准点,两次导入误差必须符合规范要求,否则独立施测两次。每层均采用首层统一高程点向上传递,不得逐层向上丈量,且层层校核,因±0.000以上结构采用竖向与横向一次性砼浇筑施工,在固定的竖向钢筋上抄测结构0.500mm控制点,以供结构施工标高控制,且必须校核无误。

5各层平面放出的细部小线,特别是柱、剪力墙的控制线必须校核无误,以便检查结构浇筑质量和以后的进一步施工。

6二次结构施工以原有控制轴线为准,引放其它墙体、门窗洞口尺寸。7室内装饰面施工时,平面控制仍以结构施工控制线为依据,标高控制引测建筑50标高线,要求校核。

8外墙壁饰面施工时,以放样图为依据,以外门窗洞口,四大角上下贯通控制线为准,弹出方格网控制线(方格网大小以饰面石材尺寸而定)。

测量方案(最全)

测量方案(最全)

测量方案(最全) 测量方案

目录

一、编制依据

二、工程概况

三、测量与沉降观测方案

1、建立健全测量放线组织机构

2、测量准备

3、定位方法

4、标高控制措施

5、保证测量质量技术措施

6、沉降观测措施

一、编制依据

本测量方案的编制依据包括《工程测量规范》(GB-2007)、《工程测量测量术语标准》(GB/T-2011)和施工图纸等。

二、工程概况

本工程为XXX特优级食用酒精技术改造升级项目,包括DDGS车间和精馏工段,建筑面积分别为㎡和2617.6m2,层数分别为4层和2层,饲料车间建筑高度约27.5m,精馏工段建筑高度为15.2m,基础为预制管桩基础,框架结构。

三、测量与沉降观测方案

1、建立健全测量放线组织机构

为满足施工测量放线要求,保证施工精度,项目部将配备专业技术精干、富有丰富经验的专业测量人员,并建立由技术负责人、技术员、质检员、测量放线员共同组成的测量放线组织机构,以确保工程质量。

2、测量准备

项目部进场后,技术负责人将与建设单位、设计单位、规划单位联系,办理建筑红线、绝对高程的交接手续,并依据建筑总平面图实地勘察现场。随后,技术负责人将组织测量放线、技术、质检人员熟悉图纸,为后续的测量工作做好准备。

3、定位方法

根据设计要求和施工实际情况,项目部将采用全站仪、经纬仪、水准仪等设备进行测量,以确保测量精度。

4、标高控制措施

为保证工程建设的标高控制精度,项目部将采用高精度水准仪进行测量,同时加强对标高控制点的保护和管理,确保其不受到损坏或干扰。

5、保证测量质量技术措施

为保证测量质量,项目部将采用以下技术措施:

轴线、标高测量控制方案要点

轴线、标高测量控制方案要点

常州第一建筑工程公司

施工方案

工程名称:江苏农村商业银行“三大中心” 建设项目

分部项工程名称:轴线、标高测量控制方案

监理单位:江苏建科建设监理有限公司施工单位:常州第一建筑

集团有限公司

项目经理:朱建平项目工程师:邹俊杰编制人:邹俊

编制日期: 2015年10月29日

施工组织设计、施工方案审批表TJ1.4

注:附施工组织设计、施工方案。

轴线、标高测量控制方案

一、工程概况

本工程包括档案中心、金坛支行、押运中心、科技中心、数据灾备中心工程五个单位工程。数据灾备中心为4层,建筑面积为13865卅,总高度为26.6m。档案中心、食堂、支行和押运中心总建筑面积为37553川,其中档案中心为17层,总高度为88.5m;食堂为2层,总高度为13.1m ;支行为2层,总高度为16.4m ;押运中心为4层,总高度为

22.9m.科技中心为16层, 建筑面积为31452,总高度为75.5m.

二、施工测量准备:

1、技术准备:

本工程为高层建筑,工程测量是实施本项目的重要组成部分,垂直度与高程控制是确保工程质量的关键工序。为保证本工程的平面定位控制、垂直度控制可靠和各轴线间距,必须加强现场测量放线工作。本工程测量为二级引测,三级复核,即项目工长负责平面轴线尺寸丈量及建筑物高程传递,复核构件截面尺寸,项目工程师负责控制轴线引测,复核平面轴线尺寸和高程,公司总工室负责验收、复核主体垂直度和工程的定位等。

2、测量仪器准备:

主要测量仪器见下标:

所使用的仪器必须经过检验及校正,合格后方可投入工程中使用

3、测量人员岗位责任制

1、紧密配合施工,坚持实事实是、认真负责的工作作风,听从工作安排,按时完成各项施工测量、放线任务。

建筑物定位和高程控制办法

建筑物定位和高程控制办法

建筑物定位和高程控制办法

1 测量人员及仪器选择

1.11 本工程1、2、4、5栋为18层;8栋为24层的住宅楼,共用同一地下室底板作为基础,故测量时应首先仔细定位地下室,然后在地下室范围内再分别定位这五栋住宅楼,2#楼人防部分按人防施工图及人防会审记录内容施工。

1.2 测量人员

测量工作为工程施工重点之一,本工程将安排具有丰富测量经验的测量工长邓军负责,由各栋号工长组成测量小组,负责轴线的投测及标高控制,同时由项目技术负责人会同责任工长进行复测。

1.1.3 仪器选择

2 施工测量工艺流程

2.1 建筑物的定位放线

确认或检测定位依据→根据设计定位条件测设建筑物控制图→测定大角柱及轴线的控制桩。

2.2 建筑物的基础放线

检测轴线控制桩→投测大角主轴线→测定基础细部线位。

2.3 各层的标高控制

测定±0.00水准点或水平线→ 测定±0.00以下各负整米数水平线→ 校测±0.00以下同一标高的水平线→ 测定±0.00以上各起始标高线。

2.4 垂直度控制

测定大角轴线延长线桩→以首层轴线位置为准,在大角轴线延长线上向上逐层投测→在施工层,以投测的大角轴线测定其它轴线。

3 建筑物定位

3.1 放线依据

根据建筑物总平面布置图、建筑红线以及业主提供的放线通知单进行放线和给定的坐标控制点。

3.2 轴线的定位放线

3.2.1 定位放线前先与有关部门办理测量控制点复测与交接工作,对施工现场四周的原始基准点、基准线以及有关控制点和控制线的标高、坐标进行核实,经项目管理部和监理公司现场工程师确认后,才能进行准确的测量放线。放线施工前必须对进场的测量仪器、设备进行强制检验,并作好技术交底工作。

(完整版)测量质量保证措施方案

(完整版)测量质量保证措施方案

施工测量质量保证措施

1. 测量控制的目的:

为了施工过程中有效、准确地控制建筑物的轴线、标高情况,确保建筑物的标高、几何尺寸符合规范规定和设计要求。

2.测量控制的要求:

(1)测量过程中提供的各项数据必须真实准确。

(2)测量的全过程必须如实记录各项数据。

(3)测量误差必须控制在规范范围内:

3.公司设专职测量员:

负责工程的测量工作,专职测量员在现场各分项工长的领导安排下进行测量工作,测量前,各分项工长必须对测量员进行技术交底,提出测量的目的和要求,使测量员弄清图纸的标高和测量,了解和弄清有关标点、墨线的意义,并对测量员的测量结果进行复核,测量完成后,测量工要向工长说明清楚测量结果。严格控制标高、轴线。

第九章工程测量方案

国家大剧院工程是一个标志性建筑。该工程占地面积较大、基础较深,较大跨度钢结构壳体安装,以及考虑到该建筑及毗邻建筑的重要性,从面使该工程的测量工作较其它工程尤为重要。采用常规测量方法,无法完全有效的保证施工测量的精度,因此在该工程中我们不仅要采用常规的测量仪器和方法,更要大胆采用新技术、新设备。在钢结构安装测量及沉降变形测量方面采用了较为先进的测量仪器,并将三维工业测量技术和近景摄影测量等技术应用到该工程。

第一节工程施工测量

一、平面控制网测设

<一>场区平面控制网布设原则

1. 平面控制应先从整体考虑,遵循先整体、后局部,高精度控制低精度的原则;

2. 布设平面控制网形首先根据设计总平面图,现场施工平面布置图;

3.选点应选在通视条件良好、安全、易保护的地方;

4.桩位必须用混凝土保护,需要时用钢管进行围护,并用红油漆作好测量标记;

测量放线施工方案

测量放线施工方案

测量放线施工方案

本工程施工测量内容主要包括:平面控制测量,高程控制测量,施工放样,轴线与标高的竖向引测,沉降观测,建筑物垂直度与几何尺寸控制等。

一、施工测量重点及难点:

1、高层结构垂直度测量:高层结构始终处于摆动状态,结构本身的弯曲变形会对全高垂直度测量产生多大的影响很难确定,难以测量全高垂直度,

2、轴线传递要求精度高:因建筑和装修要求精度较高,尤其是高速电梯安装及核心筒的放样对测量精度要求亦高,施工中轴线传递误差为+5mm,细部轴线放样允许误差为±2mm,精度要求高施测难度大。

3、高空作业难度大:受日照、风力、摇摆等不利因素的影响,仪器观测时受外界干扰严重,影响测量精度。

二、施工测量关键技术:

㈠采用GPS定位子系统检核内控点:

利用GPS相邻点间无须通视等自身优点,采用静态观测方法。地面设两个基准站,在施工面摆一个测站,根据所测数据掌握大楼的摆动以及坐标情况,综合激光铅垂仪引测的点位坐标平差达到理想效果。

㈡NIVEL200测斜子系统监测建筑物垂直度:

倾斜测量系统由高精度的双轴测斜仪、无线wlan网络及GeoMs软件组成,测斜仪随高层施工逐步布设,每监测层布设5个观测点,观测点埋设在核心筒电梯井剪力墙上以防止破坏,每个观测点的测斜仪通过wlan网络系统与办公室的计算机相连接根据GeoMs软件进行处理,对住院楼主体的倾斜情况实行实时监测,根据记录的观测数据计算出垂直轴线偏移的X值和Y值。

三、施工测量程序

㈠准备工作:

1、测量仪器的配备:

GPS 接收机控制点静态观测、楼层摇摆周

期观测

水平:5mm+0.5ppm

测量定位轴线控制的方法

测量定位轴线控制的方法

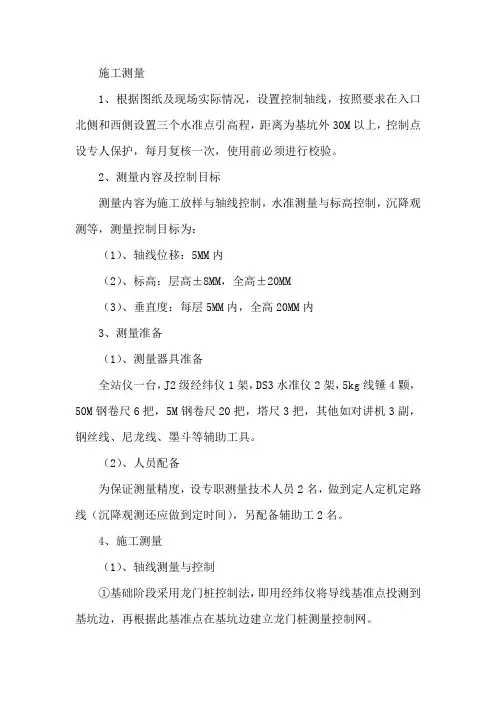

五)施工测量

专用水准点图

1、工程定位放线

根据图纸和建设单位现场平面规划图,本工程具体定位如下:2#教学楼位于新建成教学楼的正前方,新建成教学楼第一步台阶距拟建教学楼北墙为47m。建筑物定位放线采用电子经纬仪来完成,放线定位时,首先定位各大主轴线,然后引测各主轴线控制桩,距轴线桩2m,并采取有效保护措施;根据建设单位提供的±0・000标高点,引测至施工现场。

2、楼层平面放线

控制线端点引至楼层边缘后,首先对这些控制点进行复核性验证,无误后再弹通墨线,作为该楼层上的平面控制线,然后拉通钢尺确定其它轴线的位置,并弹出全部轴线。经有关部门验线无误后再行施工。

500

-■v>

专用水准点图

测量控制方案

测量控制方案

第六章主要施工方案及施工方法

第一节基础工程:(略)

第二节定位及轴线、标高控制制

1、定位放线

根据建设单位提供的座标点,以临近建筑物的轴线建立主轴线控制网,主轴线设在龙门桩上进行控制。

2、楼层轴线控制从中轴线处用线垂与下层同轴线找正引至楼板上,然后向两端用尺量分。

3、标高控制采用皮数杆。高层及时测出,楼层0.5m标高线与皮数杆结合控制标高。

第三节主体工程

本工程为砖混结构,以砖工为主,模板、钢筋工、砼工、按砖砌体工作日配备力量,构件随需要进场。水电穿插施工。

(一)施工顺序

放线、立皮数杆扎钢筋砌砖支柱模柱砼梁、板底模扎梁板筋梁板侧模梁板砼。

(二)主要施工方法

1、脚手架工程

(1)脚手架的选择

根据本工程的主面选型和建筑高度,结合施工现场具况拟选用扣件钢管双排脚手架。

a、施工艺施工作业脚手架。内墙砌体,内墙装饰采用简易脚手架、梁(包括圈梁)柱、现浇板、顶棚施工采用扣件式钢管满堂架。

b、外架:从室外坪,开始至主体封项,外架采用落地式双排ф48×3.5钢管脚手架,随主体上升开始搭设,主要用于封闭四周外墙和装饰价段用,从施工安全角度考虑,外架立面采用安全密目网进行封存闭,外架每层应与墙壁体可靠连接。

(2)脚手架的搭设要求:

有四周布置,里立干0.3米,横距1米,纵距1.5 1.8米,水平杆步距1.2米。

b、外架必须与建筑物有可靠连接,每层设置具体方法为:用短钢管与墙体卡扣连接,连接部位为靠边边梯板面上 1.0米处,使其具有较好抵抗水平力作用,其水平距离为6米。

c、沿外架两端和转角处,有7—9根立杆设一道剪刀撑。

民用建筑施工测量—墙体轴线投测

民用建筑施工测量—墙体轴线投测
高层建筑的轴线投测
关键: 控制竖向偏差,即:精确向上引测轴线。
要求: 层间标高测量偏差和竖向测量偏差均不应超过±3mm,
建筑全高(H)测量偏差和竖向偏差≤ 3H/10000,且 30m<H≤60m时,其≤± 10mm;60m<H≤90m时, 其≤±15mm;90m<H时,≤±20mm。
1、外控法(经纬仪投测法)
(2)天底准直法——自 上向下投测。
(1)定轴线控制桩A1、A1’、B1、B1’,标定a1、a1’、 b1、b1’。 (2)用盘左盘右取平均的方法,向各层投测ai、ai’、bi、bi’ (3)仰角过大时,延长轴线到更远处或附近大楼的屋顶上。
1、外控法(经纬仪投测法)
注意:经纬仪要经过严格检校,特别是 照准部水准管、横轴要与竖轴垂直。
2、吊垂线法
பைடு நூலகம்要求:投点高度>5m时,≤3 mm。受风力影响大, 为了减少风力的影响,应将垂线的位置放在建筑物内 部。
使用吊垂线法进行轴线投测,经济简单又直观, 精度也比较可靠,但投测时费时费力,正逐渐被下 面所述的垂准仪法所代替。
3 、垂准仪法
(1)天顶准直法(激 光铅垂仪法)——自下 向上投测。 要求:投测点距轴线 0.5m~0.8m为宜 ,且 在每层投测点处要预留 洞( 0.3m×0.3m)。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

常州第一建筑工程公司

施工方案

工程名称:江苏农村商业银行“三大中心”建设项目分部项工程名称:轴线、标高测量控制方案

监理单位:江苏建科建设监理有限公司

施工单位:常州第一建筑集团有限公司

项目经理:朱建平项目工程师:邹俊杰编制人:邹俊杰编制日期:2015年10月29日

施工组织设计、施工方案审批表TJ1.4

注:附施工组织设计、施工方案。

轴线、标高测量控制方案

一、工程概况

本工程包括档案中心、金坛支行、押运中心、科技中心、数据灾备中心工程五个单位工程。数据灾备中心为4层,建筑面积为13865㎡,总高度为26.6m。档案中心、食堂、支行和押运中心总建筑面积为37553㎡,其中档案中心为17层,总高度为88.5m;食堂为2层,总高度为13.1m;支行为2层,总高度为16.4m;押运中心为4层,总高度为22.9m.科技中心为16层,建筑面积为31452,总高度为75.5m.

二、施工测量准备:

1、技术准备:

本工程为高层建筑,工程测量是实施本项目的重要组成部分,垂直度与高程控制是确保工程质量的关键工序。为保证本工程的平面定位控制、垂直度控制可靠和各轴线间距,必须加强现场测量放线工作。本工程测量为二级引测,三级复核,即项目工长负责平面轴线尺寸丈量及建筑物高程传递,复核构件截面尺寸,项目工程师负责控制轴线引测,复核平面轴线尺寸和高程,公司总工室负责验收、复核主体垂直度和工程的定位等。

2、测量仪器准备:

所使用的仪器必须经过检验及校正,合格后方可投入工程中使用。

三、测量人员岗位责任制

1、紧密配合施工,坚持实事实是、认真负责的工作作风,听从工作安排,按时完成各项施工测量、放线任务。

2、熟悉施工图纸,根据有关规定、标准的要求编制好测量方案,准备好测量所需的工具的表格。

3、测量时仔细认真安设、调整仪器、读数准确,记录整洁,并使用法定计量单位。

4、测量前需了解设计意图,学习和校核图纸;了解施工部署,制定测量放线方案。

5、会同建设单位一起对红线桩测量控制点进行实地校测。

6、测量仪器的核定、校正。

7、熟悉所使用测量仪器的性能,管好测量仪器按时进行仪器周检。

8、与设计、施工等方面密切配合,并事先做好充分的准备工作,制定切实可行的与施工同步的测量放线方案。

9、须在整个施工的各个阶段和各主要部位做好放线、验线工作,并要在审查测量放线方案和指导检查测量放线工作等方面加强工作,避免返

工。

10、验线工作要主动。验线工作要从审核测量放线方案开始,在各主要阶段施工前,对测量放线工作提出预防性要求,真正做到防患于未然。

11、准确地测设标高。

12、负责垂直观测、沉降观测,并记录整理观测结果(数据和曲线图表)。

13、负责及时整理完善基线复核、测量记录等测量资料。

14、协助施工工长做好测量方面的技术复核工作。

四、建筑物测量:

1、平面轴线控制:

(1)、先根据设计要求的定位轴线,复核现场已有的建筑物定位角桩(该角桩由规划勘探院放置,坐标见附表),设置整个建筑物测量轴线控制桩,结合基础结构图及四角轴线编号,定出建筑物的四边轴线桩,形成

(2)、根据“#”字主控轴线网,钉出各分支轴线的龙门桩,以控制各细部轴线。

(3)、龙门桩桩顶面用水准仪抄平,以保证所用龙门桩顶在同一平面上。龙门桩应与轴线平行,根据龙门桩设引桩,引桩设在不易破坏处,用混凝土埋设并加以保护。

2、水准点和工作基点设置:

按设计图纸的要求,复核现场已有的高程标志,设置建筑物测量高程控制桩(不受挖土及降低地下水位的影响),原则上市测绘局提供1~2水准点(见下表),在现场主楼、裙房各设一个工作基点,整个施工现场

3、地下室工程施工测量:

(1

工。

(2

周补设施工龙门桩。

(3

4、施工测量:

(1

度较高,为了确保测量精度,垂直方向采用内控法,平面方向采用直角坐标法。地下室顶板浇灌后,将轴线引到顶板结平上,取盘左和盘右的平均值。用红外测距仪以不同的角度和距离定出轴线的交点。

(2)、采用内控法进行轴线的垂直传递。控制点的建立:在地下室顶板结平面上设控制点四个,控制点应设在预埋铁上,并用经纬仪进行闭合导线测量,钻孔定位,作为主体结构控制轴线的垂直传递的基准点。上部各层相应部位留设200×200方孔,通过向上投点,确定各层的轴线控制点。垂直度测量一次到顶。

(3)本工程垂直度的控制,以平面控制轴线控制。楼层弹线时,该轴线在建筑物外边缘标注“红三角”标志,待各层模板校正后,用经纬仪从±0。00m处向上引测检查,确保各层垂直度偏差不大于3mm,从而也检查轴线的准确度,确保整个工程总高度范围内,垂直度偏差不大于15mm,并随时请专业测量单位复核垂直度,确保准确无误。

(4)施工层放线时,应先在结构层平面上校核投测轴线,闭合后再测细部轴线。

(5)、控制轴线垂直引测:将激光垂准仪架设在底层设置的控制点上,让激光束垂直射到上层楼面结平上的玻璃接收靶上(楼面浇砼时预留200*200的方孔),激光垂准仪引测时,基准点对中为±1mm。激光束投射时要求垂准仪旋转360度,同时在玻璃接收靶上,随着激光束画出圆圈,取该圆中心点为投测的控制点,以消除激光经纬仪垂直度的误差。具体见附图:

(4)、平面轴线引测:以激光垂准仪传递的投测的控制点为楼层平面定位放线的主控制点,在楼层表面上架设经纬仪打角度复核,建立楼层平面轴线控制网,然后用钢卷尺放出各剪力墙、电梯井、柱的轴线控制线。

(5)、标高引测:一层楼层结平施工结束,将高程基准点引测到大楼角柱外侧四角,作好红漆标记,作为楼层标高控制的基准点,每层均在基准点上拉卷尺,确定楼层标高,然后同一楼层水平标高采用水准仪照测,弹出每层标高的+1.00米的标高线。分首层、四层、十层、三个测站,每个测站至少分三个点引测,每个测点误差在±5mm内时,则认为合格。建筑层高及总高程精度:层间测量偏差不应超过±3mm,总高测量偏差不应超过±20mm,且≤3H/10000。

5、测量标识:

(1)、平面控制桩(龙门桩)采用素砼固定钢管的方法,控制轴线用钢锯锯印,红漆三角标志,箭头方面表示拉尺方向。

(2)、底层轴线控制点,采用砼固定预埋铁板的方法来固定,预埋铁板上打孔作标识,并加以保护。

(3)、工程水准点采用埋置并加盖砼板的方法,板面注明标高,或在相邻的相对稳定的建筑物上做好红漆标识,并注明标高。

(4)、楼层轴线、标高均用墨斗线标志,楼层以上1m标高线均引测到各层柱侧面上,作为平台板、梁支撑及墙体砌筑的水平标高依据。

四、确保测量精度的措施

1、所有控制桩要妥善保护,在挖土、回填、夯实等施工作业时严禁碰撞,在利用其作为复测依据前要先复核其准确性。

2、经纬仪、水平仪、钢卷尺要在检定期内,并妥善保管,确保精度。

3、标高引测时,要将水平仪架在引测点和被引测点距离相等的地方,提高测量精度。

4、测量水平距离时,先用红外测距仪量测,后用钢卷尺再次量测,钢卷尺量测时,采用分尺法测量,每次拉尺的拉力一致,确保尺量的精度。

相关文档
最新文档
