2016最新机械制图新标准
机械制图新旧国家标准对照
1
表 1 图线新旧标准变动情况对照
类 别
GB/T4457.4—1984
GB/T4457.4—2002
1.1 各种图线的名称、型式、代号、 4 线型及其应用
宽度以及在图上的一般应用
表 1 线型及应用
线 型
GB/T17450-1998
说明
3.1 基本线型 表1
表 1 中基本线型可能的变形如表 2
2002 版标准中 增加了粗 虚线的线 型及其用 途，这样， 机械制图 的线型在 旧标准基 础上增加 到 9 种；变 更了部分 线型的名 称；过渡线 纳入了细 实线线型 中；将剖面 符号用线 纳入了粗 实线线型 中；明确规 定了模样 分型线用 粗实线表 示；轨迹线 纳入了细 双点画线 线型中；双 折线也可 用于视图 与剖视图 的分界线。
8
类别
视图 表示 法
GB/T4458.1—1984
3.4 局部视图 画局部视图时，一般在局部
视图上方标出视图的名称“× 向”， 在相应的视图附近用箭 头指明投影方向，并注上同样 的字母（图 6）。
图6 当局部视图按投影关系配 置，中间又没有其它图形隔开 时，可省略标注（图 5）。
表 2 续 视图新旧标准变动情况对照
局部结构的附近，并用细点画线（No.04.1 线型）
将两者相连，见图 3～图 6。
去掉了 “向” 字。 增加了 局部视
图断裂
边界可
以用双
折线绘
图3
图4
制。
图5 3.5 局部视图和局部的斜视图 的断裂边界应以波浪线表示。 当所表示的局部结构是完整 的，且外轮廓线成封闭时，波 浪线可省略不画。
图5
图6
5.1.2 画 局 部 视 图 时 ， 其 断 裂 边 界 用 波 浪 线

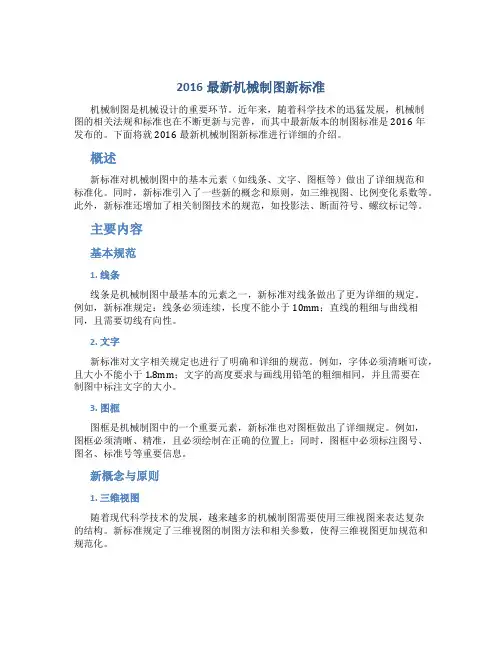

2016最新机械制图新标准
2016最新机械制图新标准机械制图是机械设计的重要环节。
近年来，随着科学技术的迅猛发展，机械制图的相关法规和标准也在不断更新与完善，而其中最新版本的制图标准是2016年发布的。
下面将就2016最新机械制图新标准进行详细的介绍。
概述新标准对机械制图中的基本元素（如线条、文字、图框等）做出了详细规范和标准化。
同时，新标准引入了一些新的概念和原则，如三维视图、比例变化系数等。
此外，新标准还增加了相关制图技术的规范，如投影法、断面符号、螺纹标记等。
主要内容基本规范1. 线条线条是机械制图中最基本的元素之一，新标准对线条做出了更为详细的规定。
例如，新标准规定：线条必须连续，长度不能小于10mm；直线的粗细与曲线相同，且需要切线有向性。
2. 文字新标准对文字相关规定也进行了明确和详细的规范。
例如，字体必须清晰可读，且大小不能小于1.8mm；文字的高度要求与画线用铅笔的粗细相同，并且需要在制图中标注文字的大小。
3. 图框图框是机械制图中的一个重要元素，新标准也对图框做出了详细规定。
例如，图框必须清晰、精准，且必须绘制在正确的位置上；同时，图框中必须标注图号、图名、标准号等重要信息。
新概念与原则1. 三维视图随着现代科学技术的发展，越来越多的机械制图需要使用三维视图来表达复杂的结构。
新标准规定了三维视图的制图方法和相关参数，使得三维视图更加规范和规范化。
2. 比例变化系数新标准引入了比例变化系数的概念，通过设置比例变化系数来实现同一图纸上不同图形的比例大小。
这种方法可以更加省时省力，同时也提高了机械制图的精度。
制图技术规范1. 投影法投影是机械制图中最常用的方法之一，新标准规范了多视图（如主视图、前视图和俯视图等）的制图方法和规范。
2. 断面符号断面符号用于表示物体的截面，新标准对不同类型的物体的断面符号做出了规范和规定，真正实现了全面和规范的制图。
3. 螺纹标记在机械制图中，螺纹标记是一个非常重要的制图技术，新标准也对螺纹标记做出了详细规定。
《机械制图》新国家标准
1.2 机械制 图国家标准的 制定修改动态
1985年起实施的国家标准
分类
基 本 规 定
标准编号 GB/T 4457.1-1984 GB/T 4457.2-1984 GB/T 4457.3-1984
GB/T 4457.4-1984
GB/T 4457.5-1984
现行标准编号
GB/T 14689-1993 GB/T 14690-1993 GB/T 14691-1993 GB/T 17450-1998 GB/T 4457.4-2002 GB/T 17453-1998 GB/T 4457.5-1984
的物体图形
1
正投影法与正投影（正投影图）
3
多面正投影（图）
5
第一角投影（第一角画法）
7
第三角投影（第三角画法）
2
前者是指投影线与投影面相垂直的平行投
影法；后者是根据正投影法所得到的图形
4
物体在相互垂直的两个或者多个投影面上
所得到的正投影。
6
将物体置于第一分角内，并使其处于观察
者与投影面之间而得到的多面正投影。
单击添加副标题
《机械制图》新国 家标准
单击此处添加文本具体内容，简明扼要地阐述你的观点
单击添加副标题
学习重点
已经修改和新添加的新制图标准 比较常用和比较重要的制图标准
第一章 标准化
概述
1.1 标准化基础知识简介
1.什么是标准？
标准是为在一定的范围内获得最佳秩序，对活动或者其结果 规定共同的和重复使用的规则、导则或者特性的文件。该文件经协商一致 制定并经一个公认机构的批准。
01
增加了粗虚线
02
粗虚线——允许表面处理的 表示线
机械制图新国标
机械制图绘图方面的国标 一、制图的基本规定
1、标题栏的方位和看图方向 第一种情况----按看标题栏的方向看图，即以标注栏 中的文字方向为看图方向。
≥A3
A4
A4
பைடு நூலகம்
GB/T 131-2006特点可以归纳为“四个全新”， 即新概念、新代号、新注法、新解释。
代号的文本表示
APA 允许任何工艺 (Any Process Allow)
去除材料 MRR (Material Remove)
不去除材料
NMR
(No Material Remove)
在图形中的注法—1（基本标注方法）
上表面水平向 上书写
左侧面向左旋 转书写
右侧面和下表面加指 引线后水平书写。
在图形中的注法—2
大多数表面有相同表面结构要求的注法
×
其余
3.2
相当于老标准中的 其余
3.2
在图形中的注法—3（可以标注在尺寸线上）
源自GB/T 131-2006
在不至于引起误解的情况下,表面结构要求可以 标注在给定的尺寸线上 .
10
11 12
明细栏竖向分隔线 ——粗实线
源自GB/T 10609.2-89 源自GB/T 10609.2-2009
很多教材仍在采用细实线！
二、GB/T 131-2006
GPS
产品几何技术规范（GPS），是规范所有符合 机械工程规律的几何形体产品的一套几何量技术标准。 GB/T 131-93 表面粗糙度符号、代号及其注法 GB/T 131-2006 技术产品中表面结构的表示法
标准中没有规定基准中三角形具体形状，一般教 科书中使用等腰直角三角形或者是等边三角形！
基准代号的放置
机械制图新国家标准课件
机械制图新国家标准
2.标准化 标准化是指为在一定的范围内获得最佳秩序，对实际
的或潜在的问题制定共同的和重复使用的规则的活动。包 括制定、发布、及实施标准的过程。
2.1 制图基本规定概述 “基本规定”有两层含义： 一是通用性，无论是机械图样还是建筑图样，只要是 技术图样都使用。 二是与投影法、画法和注法无关。
包括《图纸幅面和规格》《比例》《字体》《图线》 《剖面符号》
机械制图新国家标准
2.2 标题栏的方位和看图方向
第一种情况----按看标题栏的方向看图，即以标注栏 中的文字方向为看图方向。
箭头端，如果要加角度时，角度应注写在字母之后。
机械制图新国家标准
• 4.3 剖视图
•
①当机械图样中表示材料类别的特定的剖面符号按照国家标准
规
• 定执行。
•
②当不需要表示材料类别时，可采用通用的剖面线表示。这里
采用
机械制图新国家标准
01.2
02.1 02.2 04.1
04.2 05.1
4
粗实线
5 细虚线 6 粗虚线 7 细点画线
8 粗点画线 9
细双点画线
1.可见轮廓线 2.相贯线 3.螺纹牙顶线 4.螺纹长度终止线 5.齿顶圆（图2-） 6.表格图、流程图中的主要表示线 7.模样分型线（图2-） 8.剖切符号用线（图2-） 1.不可见轮廓线 1.允许表面处理的表示线（图2-） 1.轴线 2.对称中心线 3.分度圆（线）（图2-） 4.孔系分布的中心线（图2-） 5.剖切线（图） 1.限定范围表示线（图2-） 1.相邻辅助零件的轮廓线（图） 2.可动零件的极限位置的轮廓线（图2-） 3.成形前轮廓线（图2-） 4.剖切面前的结构轮廓线（图2-） 5.轨迹线（图2-） 6.毛坯图中制成品的轮廓线（图2-） 7.特定区域线（图2-） 8.工艺用结构的轮廓线（图2-） 9.中断线（图2-）
机械制图新标准
四、表面结构（含粗糙度）表示法
1.表面结构的注法规定
（1）注法的基本规定
—同一面一般只标注一次； —注写与表读取方向与尺寸注法相同； —可注在轮廓线及其延长线上，或注在尺寸线、指引线 和几何公差的框格上。
新版本中最明显的变动是增加、删除、和更改了少量 术语，如：
—“基本尺寸”改为“公称尺寸” —“上偏差”和“下偏差”分别改为“上极限偏差”和 “下极限偏差” —“最大极限尺寸”和“最小极限尺寸”分别改为“上极 限尺寸”和“下极限尺寸”
三、几何公差（即形位公差）的注法
几何公差标注的几点新规定
（1）启用了若干新术语
与GB/T4458.4—1984相比，新标准主要有以下变动：
1.略去了已纳入GB/T16675.2中的简化注法条文。 2.改变了箭头长度的规定，将原4b改为≥6d。 3.明确了尺寸线终端形式的应用场合。 4.改变了锥度的注法。
5.增补了标注尺寸的符号及代号。 6.增加了《未定义形状边的注法》。
二、极限与配合的注法
1. 原投影体制（GB128-70， GB128-74，GB/T4458.11984）
---“机件的图形按正投影法绘制，并采用第一角画法”。 ---“机件的图形按正投影法绘制，被画机件位置规定在 观察者的眼睛与对应的投影面之间”。
2. 现行投影体制（GB/T17451-1998）
---“技术图样应采用正投影法绘制，并优先采用第一角 画法”（GB/T17451-1998）；“ 必要时（如按合同规定） 允许使用第三角画法” （GB/T14692-2008）。
机械制图最新国家标准
机械制图最新国家标准
机械制图是机械工程领域中非常重要的一环，它是机械设计、制造和加工的基础，直接影响着机械产品的质量和性能。
为了规范机械制图的编制和应用，我国制定了一系列的国家标准，其中最新的国家标准对于机械制图的要求和规范进行了更新和完善。
首先，最新国家标准对机械制图的图幅和图样的要求进行了明确规定。
在图幅
方面，标准规定了不同类型的机械制图所应采用的标准图幅尺寸，以及图幅的边框和图框的设置要求。
在图样方面，标准对图样的编制要求进行了详细规定，包括图样的形式、内容、标注、尺寸和公差等方面的规定，确保了机械制图的清晰和准确。
其次，最新国家标准对机械制图的图形符号和标注进行了统一规范。
在图形符
号方面，标准规定了机械制图中常用的各种图形符号的形状、尺寸和比例，以及它们的表示方法和使用规定，使得机械制图的图形符号更加规范和统一。
在标注方面，标准对机械制图中的各种标注进行了规范，包括尺寸标注、公差标注、表面粗糙度标注等，确保了机械制图的标注清晰和准确。
最后，最新国家标准对机械制图的制作和审查进行了详细规定。
在制作方面，
标准规定了机械制图的制作要求和程序，包括图样的编制、绘图的方式和工艺，确保了机械制图的质量和准确性。
在审查方面，标准对机械制图的审查程序和内容进行了规范，包括对图样的完整性、正确性和合理性进行审查，确保了机械制图的规范和可靠性。
综上所述，最新国家标准对机械制图的要求和规范进行了全面和细致的规定，
为机械制图的编制和应用提供了依据和指导。
各个企业和单位在进行机械制图时，应严格按照最新国家标准的要求进行，确保机械制图的质量和准确性，为机械产品的设计、制造和加工提供可靠的基础。
《机械制图》新国家标准
标准顺序号
补充要素 主体要素（必备）
标准代号及属性
引导要素
①GB-标准级别 标准级别：国家标准、行业标准、地方标准和企业标准
②T-标准属性 "T"表示"推荐性标准"，无"T"时表示"强制性标准"。
强制性标准范围可包括以下八种情况：
⒈有关国家安全的技术要求； ⒉保障人体健康和人身、财产安全的要求； ⒊产品及产品生产、储运和使用中的安全、 卫生、环境保护、电磁兼容等技术要求； ⒋工程建设的质量、安全、卫生、环境保护 要求及国家需要控制的工程建设的其他要求； ⒌污染物排放限制和环境质量要求； ⒍保护动植物生命和健康的要求； ⒎防止欺骗、保护消费者利益的要求； ⒏国家需要控制的重要产品的技术要求。
包括《图纸幅面和规格》《比例》《字体》《图线》 《剖面符号》
2.2 标题栏的方位和看图方向
第一种情况----按看标题栏的方向看图，即以标注栏 中的文字方向为看图方向。
≥A3
A4
A4
2.2 标题栏的方位和看图方向
第二种情况----按方向符号指示的方向看图，即令画 在对中符号上的等边三角形（即方向符号）位于图纸下 边后看图。
（如图a） ⒉按斜视图的配置形式配置和标注。（如图b）
A
A
A
a
b
（2）局部视图
⒊按第三角画法配置在视图上所需表示的局部结构附近， 并用细点画线将两者连接，无中心线的图形也可以用细 实线连接两图，此时，无需另行标注。如图：
（2）局部视图 ⒋对称物体的表示法。如图：
（3）斜视图
斜视图是向不平行于基本投影面的平面投射所得的图形，用于表
GB/T 4458.4-1984
机械制图新国标
基准字母的放置
源自GB/T 1182-2008
单一 基准
两个共 同基准
基准体系，自 左至右优先
机械制图新国标
机械制图绘图方面的国标 一、制图的基本规定
1、标题栏的方位和看图方向 第一种情况----按看标题栏的方向看图，即以标注栏
中的文字方向为看图方向。
≥A3
A4
A4
机械制图新国标
此课件下载可自行编辑修改，供参考！ 感谢你的支持，我们会努力做得更好！
键10×100
8 45°倒角
9 多个直径
微观不平 10 十点高度
2×45° 2-Ø20
Ry
其余表面粗糙 键16×10×100
C2 2×Ø20
12 基准符号
机械制图新国标
应用场合 增加键宽参数
2×R20 × 停止使用 × 注在标题栏上方附近 三角形涂黑或空白, 三角形底边与轮廓接触。
明细栏竖向分隔线 ——粗实线
源自GB/T 10609.2-89 源自GB/T 10609.2-2009
很多教材仍在采用细实线！ 机械制图新国标
二、GB/T 131-2006 GPS
产品几何技术规范（GPS），是规范所有符合 机械工程规律的几何形体产品的一套几何量技术标准。
GB/T 131-93 表面粗糙度符号、代号及其注法 GB/T 131-2006 技术产品中表面结构的表示法
上表面水平向 上书写
左侧面向左旋 转书写
机械制图新国标
右侧面和下表面加指 引线后水平书写。
在图形中的注法—2
大多数表面有相同表面结构要求的注法
×其余 3.2
相当于老标准中的 其余 3.2
机械制图新国标
在图形中的注法—3（可以标注在尺寸线上）
机械制图国家标准
机械制图国家标准(最新版的)概括介绍:《》的变更1．《机械制图》国家标准的历史我国《机械制图》标准的变更颁发时间主要内容颁发部门说明1951年13项《》标准。
政务院财经委员会以第一角画法为我国《工程制图》的统一，从而扭转了我国图样中第一角和第三角画法并用的混乱状态。
1956年21项《机械制图》部颁标准。
原第一机械工业部属于前苏联的ΓOCT。
1959年19项《机械制图》国家标准（第一套国标）。
国家科委1970年修订了1959年的国家标准，共7项，在全国试行。
中国科学院1974年在1970年基础上扩充为10项，正式转正发布。
原国家标准计量局1983～1984年17项《机械制图》国家标准。
原国家标准计量局1985年开始实施，这套标准是跟踪国际标准（ISO）的，达到了当时的先进水平。
1993～2003年陆续修订1985年实施的《机械制图》国家标准。
国家质量监督检验检疫总局绝大部分已与国际标准（ISO）接轨，1985年实施的17项《机械制图》国家标准有14项被取代。
2．新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准基本规定GB/T 4457.1－1984 ※GB/T 14689－1993 技术制图图纸幅面及格式GB/T 4457.2－1984 ※GB/T 14690－1993 技术制图比例GB/T 4457.3－1984 ※GB/T 14691－1993 技术制图字体GB/T 4457.4－1984 ※GB/T 17450－1998 技术制图图线GB/T 4457.4－2002 机械制图图样画法图线GB/T 4457.5－1984 GB/T 17453－1998 技术制图图样画法剖面区域的表示法GB/T 4457.5－1984 机械制图剖面符号基本表示法GB/T 4458.1－1984 ※GB/T 17451－1989 技术制图图样画法视图GB/T 4458.1－2002 机械制图图样画法视图GB/T 17452－1989 技术制图图样画法剖视图和断面图GB/T 4458.6－2002 机械制图图样画法剖视图和断面图GB/T 16675.1－1996 技术制图简化表示法第1部分：图样画法——GB/T 4457.2－2003 技术制图图样画法指引线和的基本规定GB/T 4458.2－1984 ※GB/T 4458.2－2003 机械制图装配图中零、序号及其编排方法GB/T 4458.3－1984 GB/T 4458.3－1984 机械制图轴测图GB/T 4458.4－1984 ※GB/T 4458.4－2003 机械制图尺寸注法GB/T 16675.2－1996 技术制图简化表示法第2部分：尺寸注法GB/T 4458.5－1984 ※GB/T 4458.5－2003 机械制图尺寸公差与配合注法——GB/T 15754－1995 技术制图圆锥的尺寸和注法GB/T 131－1983 ※GB/T 131－1993 机械制图表面粗糙度符号、代号及其注法特殊表示法GB/T 4459.1－1984 ※GB/T 4459.1－1995 机械制图螺纹及螺纹表示法GB/T 4459.2－1984 ※GB/T 4459.2－2003 机械制图齿轮表示法GB/T 4459.3－1984 ※GB/T 4459.3－2000 机械制图花键表示法GB/T 4459.4－1984 ※GB/T 4459.4－2003 机械制图弹簧表示法GB/T 4459.5－1984 ※GB/T 4459.5－1999 机械制图中心孔表示法——GB/T 4459.6－1996 机械制图密封圈表示法——GB/T 4459.7－1998 机械制图滚动轴承表示法——GB/T 19096－2003 技术制图图样画法未定义形状边的和注法图形符号GB/T 4460－1984 GB/T 4460－1984 机械制图机构运动简图符号※已被替代的标准共14项。
最新机械制图国家标准
最新机械制图国家标准机械制图是机械工程设计的重要环节，是将设计人员的创意和构想转化为具体的图纸和数据的过程。
为了规范机械制图的设计和表达，国家相关部门制定了一系列的机械制图国家标准，以便统一和规范机械制图的设计和表达。
首先，机械制图国家标准规定了机械制图的基本要求和规范。
在机械制图的设计过程中，必须符合国家标准规定的图纸格式、线条粗细、字体大小、图形符号等基本要求，以确保机械制图的清晰、准确和统一。
这些基本要求和规范是机械制图设计的基础，也是保证机械制图质量的重要保障。
其次，机械制图国家标准规定了机械零件的图样表达和尺寸标注。
在机械制图中，零件的图样表达和尺寸标注是至关重要的，它直接关系到零件的加工和装配质量。
国家标准规定了零件图样的表达方法、尺寸标注的位置和形式，以及特殊零件的表达和标注要求，使得机械制图在表达零件形状和尺寸时更加准确和清晰。
此外，机械制图国家标准还规定了机械装配图的表达和标注。
机械装配图是将各个零件按照一定的装配关系和方法组合在一起的图纸，它直接关系到机械设备的装配质量和工艺。
国家标准规定了装配图的表达方法、装配顺序和注意事项，以及装配图中各个零件之间的配合关系和间隙要求，使得机械装配图在表达装配关系和零件配合时更加清晰和合理。
最后，机械制图国家标准还规定了机械制图的审查和归档要求。
在机械制图的设计过程中，必须进行严格的审查和检查，以确保机械制图的准确性和完整性。
国家标准规定了机械制图审查的程序和要求，以及机械制图的归档和保存要求，使得机械制图在设计和使用过程中更加可靠和方便。
总的来说，机械制图国家标准是机械制图设计和表达的重要依据，它规范了机械制图的基本要求和规范、零件图样表达和尺寸标注、装配图的表达和标注，以及机械制图的审查和归档要求，为机械制图的设计和使用提供了重要的保障。
只有严格遵守国家标准，才能保证机械制图的质量和准确性，提高机械设备的设计和制造水平。
机械制图国家标准(最新)
机械制图国家标准(最新)范围这个国家标准适用于所有设计、制作、加工和检验机械零部件或装置的制图，以及在机械制图中使用的术语、符号和线条，确保制图的准确性、标准化和统一性。
术语和符号这个国家标准中使用的术语和符号如下：术语•机床：用于加工金属或其他硬质材料的机器设备。
•运动副：相对运动关系的零部件之间的连接或接触。
•零件：构成机械装置的基本组成部分。
•剖视：将一个物体沿一个或多个平面截开，在截面内展开物体的外形。
•详图：将一个物体的某一个部位放得比剖视图更详细，通常用于小而复杂的部分。
•机械制图：按规定符号和标准画出的机械零部件和装置的图样。
•标准尺寸：通过人们一致认可的提高效率、精确性、便于设计和制造的尺寸。
•非标准尺寸：没有遵守标准尺寸所设定尺寸的尺寸，通常由于特殊要求或局部原因所采用的尺寸。
•实体模型：将物体用实体体现出来的模型，包括立体图、展开图等。
•数字模型：将物体以数学表达形式表示的模型。
符号这个国家标准中使用的符号包括但不限于以下内容：•换向阀：箭头和带编号的环。
•油液过滤器：一条带编号的曲线和一撇。
•油液冷却器：一条粗曲线和三条细曲线。
•扭矩弹簧：一个S形曲线和一条斜线。
•电动机：一个带编号的圆，圆里有一个M字母。
•真丝密封圈：一个圆和一个斜线交叉，两端带有弧形线段。
计量机械制图国家标准中，计量的单位有以下几个：•长度：以米为单位，用于标识零件或组件的长度，深度，高度和宽度。
•角度：以度为单位，用于标识两个相对物体的旋转角度。
•时间：以秒为单位，用于标识运动的时间或机器循环的时间。
•质量：以千克为单位，用于标识物体的重量或材料的质量。
设计制图设计在机械制图中占有重要的地位。
制图设计应当具有以下要求：•准确度：制图设计应当符合国家标准的规定并具有高精度。
•一致性：制图设计应当符合主要设计理念和整体设计方案，同时保证整个设计的一致性和准确性。
•全面性：制图设计应当包括整个机器或局部设计的主要部分，保证全部组件之间的协调和配合。
机械制图标准.
2：1
2.5：1
4：1
5：1
10×n：1
GB4457.3-84
字体
2.5、3.5、5、7、10、14、20
字体宽度约为字体高度的2/3
汉子采用长仿宋字体
GB4457.4-84
图线
图线宽度：（0.18，0.2’0.35，0.5，0.7，1，1.4，2）
粗实线b
可见轮廓线
可见过渡线
细实线b/3
DE-36(55、80、100、120、160、180、225、275)
YB-208
放油螺母
FYLM-18(22、33、42)
YB-209
排油螺母
PYLM-18(22、33)
YB-210
管式冷却器用锥管接头体
R3/4-15、R3/4-20、R1-20、R1-25、R11/4-25、R11/4-32、R11/2-32、R11/2-40
YB-101
隔振器垫快
BE-10(15、25、40、60、85、120、160、230、300、400)DK
YB-102
电机垫快
80DK、90SDK、100LDK、112MDK、132SDK、132MDK、160MDK、160LDK、180MDK
YB-103（31.5MPa）
搭焊法兰
16、20、25、32、40、50、65、80
l1
l2
l3
A
0.5
3
5
1
4
2
1～2
0.7
4
1.5
5
2.5
2～3
0.75
6
6
0.8
5
1
6
8；10；14；16；18
机械制图新国标
2021/5/9
11
2、GB/T 1182-2008 几何公差标注
2021/5/9
12
几何公差基准
源自GB/T 1182-2008
标准中没有规定基准中三角形具体形状，一般教 科书中使用等腰直角三角形或者是等边三角形！
2021/5/9
13
基准代号的放置
源自GB/T 1182-2008
基准代号放置在轮廓上或者延长线上，或者平
≥A3
2021/5/9
A4
A4
16
结束语
若有不当之处，请指正，谢谢！
项目
旧标准
7 普通平键
键10×100
8 45°倒角
9 多个直径
微观不平 10 十点高度
2×45° 2-Ø20
Ry
其余表面粗糙 11 度
其余
3.2
新标准 键16×10×100
C2 2×Ø20
12 基准符号
2021/5/9
应用场合 增加键宽参数
2×R20 × 停止使用 × 注在标题栏上方附近 三角形涂黑或空白, 三角形底边与轮廓接触。
2
明细栏竖向分隔线 ——粗实线
源自GB/T 10609.2-89 源自GB/T 10609.2-2009
很多教材仍在采用细实线！
2021/5/9
3
二、GB/T 131-2006 GPS
产品几何技术规范（GPS），是规范所有符合 机械工程规律的几何形体产品的一套几何量技术标准。
GB/T 131-93 表面粗糙度符号、代号及其注法 GB/T 131-2006 技术产品中表面结构的表示法

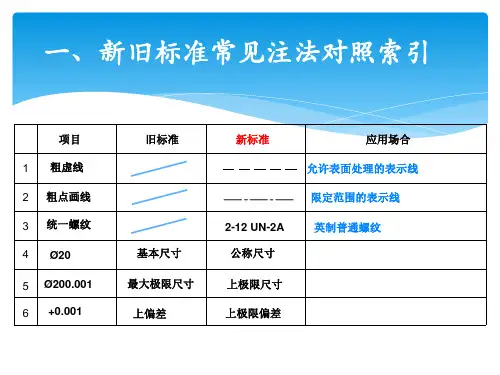

一新旧标准常见注法对照索引旧标准新标准粗虚线粗点画线粗虚线粗点画线应用场合允许表面处理的表示线限定范围的表示线允许表面处理的表示线限定范围的表示线项目124365统一螺纹英制普通螺纹212un2a基本尺寸公称尺寸最大极限尺寸上极限尺寸基本尺寸公称尺寸最大极限尺寸上极限尺寸?20上偏差上极限偏差0001?200001旧标准新标准普通平键应用场合普通平键应用场合增加键宽参数项目78101112键键10100键键161010045倒角245c2多个直径2?202?20微观不平十点高度微观不平十点高度ry停止使用其余表面粗糙度其余其余表面粗糙度其余32注在标题栏上方附近基准符号三角形涂黑或空白三角形底边与轮廓接触
机械制图国标GB新旧对比
标准概括介绍:《机械制图》国家标准的变更1．《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。
政务院财经委员会以第一角画法为我国《工程制图》的统一规则，从而扭转了我国机械图样中第一角和第三角画法并用的混乱状态。
1956年21项《机械制图》部颁标准。
原第一机械工业部属于前苏联的ΓOCT体系。
1959年19项《机械制图》国家标准（第一套国标）。
国家科委1970年修订了1959年的国家标准，共7项，在全国试行。
中国科学院1974年在1970年基础上扩充为10项，正式转正发布。
原国家标准计量局1983～1984年17项《机械制图》国家标准。
原国家标准计量局1985年开始实施，这套标准是跟踪国际标准（ISO）的，达到了当时的国际先进水平。
1993～2003年陆续修订1985年实施的《机械制图》国家标准。
国家质量监督检验检疫总局绝大部分已与国际标准（ISO）接轨，1985年实施的17项《机械制图》国家标准有14项被取代。
2．新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本规定GB/T 4457.1－1984 ※ GB/T 14689－1993 技术制图图纸幅面及格式GB/T 4457.2－1984 ※ GB/T 14690－1993 技术制图比例GB/T 4457.3－1984 ※ GB/T 14691－1993 技术制图字体GB/T 4457.4－1984 ※ GB/T 17450－1998 技术制图图线GB/T 4457.4－2002 机械制图图样画法图线GB/T 4457.5－1984 GB/T 17453－1998 技术制图图样画法剖面区域的表示法GB/T 4457.5－1984 机械制图剖面符号基本表示法GB/T 4458.1－1984 ※ GB/T 17451－1989 技术制图图样画法视图GB/T 4458.1－2002 机械制图图样画法视图GB/T 17452－1989 技术制图图样画法剖视图和断面图GB/T 4458.6－2002 机械制图图样画法剖视图和断面图GB/T 16675.1－1996 技术制图简化表示法第1部分：图样画法—— GB/T 4457.2－2003 技术制图图样画法指引线和基准线的基本规定GB/T 4458.2－1984 ※ GB/T 4458.2－2003 机械制图装配图中零、部件序号及其编排方法GB/T 4458.3－1984 GB/T 4458.3－1984 机械制图轴测图GB/T 4458.4－1984 ※ GB/T 4458.4－2003 机械制图尺寸注法GB/T 16675.2－1996 技术制图简化表示法第2部分：尺寸注法GB/T 4458.5－1984 ※ GB/T 4458.5－2003 机械制图尺寸公差与配合注法—— GB/T 15754－1995 技术制图圆锥的尺寸和公差注法GB/T 131－1983 ※ GB/T 131－1993 机械制图表面粗糙度符号、代号及其注法特殊表示法GB/T 4459.1－1984 ※ GB/T 4459.1－1995 机械制图螺纹及螺纹紧固件表示法GB/T 4459.2－1984 ※ GB/T 4459.2－2003 机械制图齿轮表示法GB/T 4459.3－1984 ※ GB/T 4459.3－2000 机械制图花键表示法GB/T 4459.4－1984 ※ GB/T 4459.4－2003 机械制图弹簧表示法GB/T 4459.5－1984 ※ GB/T 4459.5－1999 机械制图中心孔表示法—— GB/T 4459.6－1996 机械制图密封圈表示法—— GB/T 4459.7－1998 机械制图滚动轴承表示法—— GB/T 19096－2003 技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460－1984 GB/T 4460－1984 机械制图机构运动简图符号※已被替代的标准共14项。
《机械制图》新国家标准讲解
2.2
标题栏的方位和看图方向 第一种情况----按看标题栏的方向看图，即以标注栏 中的文字方向为看图方向。
≥A3
A4
A4
2.2
标题栏的方位和看图方向 第二种情况----按方向符号指示的方向看图，即令画 在对中符号上的等边三角形（即方向符号）位于图纸下 边后看图。
≥A3
A4
A4
≥A3
2.3
图线（GB/T 17450-1998、GB/T 4457.4-2002）
锥形结构的基面位置线
叠片结构位置线
A
A 辅助线
A-A
剖切符号用线和剖切线
成规律分布的相同要素连线
成形前轮廓线
剖切面前的结构的轮廓线
毛坯图中制成品的轮廓线
第三章 投影法
3.1 投影法的常用术语及定义 • 投影法 • 投影线通过物体,向选定的面投射,并在该面上得到图形的 方法 • 投影(投影图) • 根据投影法所得到的图形 • 视图 • 根据有关标准和规定，用正投影法所绘制出的物体图形
⑥过渡线由粗实线改为细实线表示
⑥明确规定了模样分型线用粗实线表示
⑥轨迹线由细点画线改为细双点画线
⑦双折线的画法
⑦相邻辅助零件的线型及画法
1.辅助零件的轮廓线画成细双点画线
2.相邻辅助零件的剖面区 域不画剖面线
3.零部件的视图与相邻的辅助零 件重叠时，其重叠部分的视图不 受影响。
范围线和分界线
代码No. 序号 01.1 1 线 型 2.尺寸线 3.尺寸界线 4.指引线和基准线 5.剖面线 6.重合断面的轮廓线（图2-） 7.短中心线 8.螺纹牙底线 9.尺寸线的起止线 10.表示平面的对角线 11.零件成形前的弯折线（图2-） 12.范围线及分界线（图2-） 13.重复要素表示线（图2-） 14.锥形结构的基面位置线（图2-） 15.叠片结构位置线（如变压器叠钢片）（图2-） 16.辅助线（图2-） 17.不连续同一表面连线 18.成规律分布的相同要素连线（图2-） 19.网格线（图2-） 2 3 波浪线 双折线 20.断裂处分界线、视图与剖视图的分界线（图2-） 21.断裂处分界线、视图与剖视图的分界线（图2-） 一 1.过渡线（图2-） 般 应 用 细 实 线
20160511制图标准
4. 画线时注意事项
(1) 点画线和双点画线的首末两端应为“画”而不应为“点”。 （2）绘制圆的对称中心线时，圆心应为“画”的交点。首末两端超出 图形外2~5mm。 （3）在较小的图形上绘制细点画线和细双点画线有困难时，可用细实 线代替。 （ 4 ）虚线、点画线或双点画线和实线相交或它们自身相交时，应以 “画”相交，而不应为“点”或“间隔”。 （5）虚线、点画线或双点画线为实线的延长线时，不得与实线相连。 （6）图线不得与文字、数字或符号重叠、混淆。不可避免时，应首先 保证文字、数字或符号清晰。 （7）除非另有规定，两条平行线之间的最小间隙不得小于0.7 mm。
国家标准《机械制图》的基本规定
一、 图纸幅面和格式 （GB/T 14689–1993）
二、 比例（GB/T 14690–1993）
三、 图线（GB/T 17450 –1998 ）
四、字体（GB/T 14691–1993）
五、尺寸注法（GB/T 4458.4–1984）
一、 图纸幅面和格式 1. 图纸幅面及图框格式 2. 图纸幅面 3. 图框格式
虚线
0.5d
细实线
0.5d
重合断面的轮廓线 螺纹的牙底线.5d 0.5d d
断裂处的边界线 视图和剖视的分界线 轴线、对称中心线 轨迹线、节圆及节线 断裂处的边界线 视图和剖视的分界线 相邻辅助零件的轮廓线 极限位置的轮廓线 有特殊要求的线或表面的表示线
图纸幅面
2523 2102 1982 1682 1471 1261 1051 A45
630
420
A44
A43
A1 A2 A33 A34
A3
A4
210
297
594 891
1486 1783 2080 2378
