钻孔灌注桩钢筋笼吊装专项施工方案

一、概述

⑴钻孔桩基础，为确保在进行钻孔桩基础钢筋笼吊装时的施工安全，现以钻孔桩基础钢筋单节长吊装长度为24m，重5.2t做实例计算各参数如下；

⑵计算依据：《起重吊装常用数据手册》、《建筑施工计算手册》、《钢结构设计规范》；

二、吊装施工方案

本工程钻孔桩钢筋笼较长、较重，若采取一次性吊装，现场场地不能满足，根据现场实际情况采用分节吊装入槽的施工方法，采取可靠有效的吊装施工方案，即理论计算满足要求和吊装方案满足安全施工要求。

根据上述特点和以往施工经验，采取抬吊三点吊装、整体回直入孔的吊装方案。主机选用75T履带吊车。

2.1.钢筋笼吊装方法

钢筋笼吊放采用单机抬吊，空中回直。吊机选用75T履带吊车。起吊时必须使吊钩中心与钢筋笼重心相重合，保证起吊平衡。

钢筋笼吊放具体分六步走：

第一步：指挥转移到起吊位置，起重工分别安装吊点的卸扣。

第二步：检查三吊点钢丝绳的安装情况及受力重心后，开始同时平吊。

第三步：钢筋笼吊至离地面0.3m～0.5m后，应检查钢筋笼是否平稳后主钩起钩，根据钢筋笼尾部距地面距离，随时指挥副钩配合起钩。

第四步：钢筋笼吊起后，主钩匀速起钩，副钩配合使钢筋笼垂直于地面。

第五步：指挥起重工卸除钢筋笼上副钩吊点的卸甲，然后远离起吊作业范围。

第六步：指挥吊机吊笼入孔、定位，吊机走行应平稳，钢筋笼上应拉牵引绳。下放时不得强行入孔。

2.2.施工要点

钢筋笼制作前应核对孔型、孔深与成型钢筋尺寸，无差异才能上平台制作。钢筋笼必须严格按设计图进行焊接，保证其焊接焊缝长度、焊缝质量。

钻孔桩钢筋笼加工与吊装安全技术交底

1. 引言

钻孔桩是土木工程中常用的基础施工方式之一，用于加固地基和承重结构的稳

定性。钻孔桩钢筋笼作为桩基的重要组成部分，承担着传输荷载和增加桩体强度的重要作用。本文将介绍钻孔桩钢筋笼的加工工艺和吊装安全技术。

2. 钻孔桩钢筋笼加工工艺

钻孔桩钢筋笼加工是确保桩基质量的重要环节，其加工质量直接关系到钻孔桩

的稳定性和安全性。下面介绍钻孔桩钢筋笼加工的步骤和注意事项：

2.1 钢筋制作

首先，根据设计要求，将钢筋材料按照工程图纸中的尺寸和数量进行切断和弯曲。在进行切断和弯曲时，应使用专业的钢筋机械设备，并按照标准规范进行操作。

2.2 钢筋连接

接下来，将切断和弯曲好的钢筋按照设计要求进行连接。常用的钢筋连接方式

有焊接、绑扎和机械连接等。不同连接方式有不同的操作要求，在操作过程中需要严格按照相关规范和标准进行操作。

2.3 钢筋形成笼状

完成钢筋连接后，将钢筋按照设计要求形成笼状结构，并使用细铁丝或钢绳进

行捆扎，以保证钢筋笼的整体稳定和形状。在这一步骤中，需要注意笼状结构的密度和均匀性，以确保钢筋笼的强度和稳定性。

2.4 钢筋笼质量检查

完成钢筋笼加工后，进行质量检查是必不可少的环节。检查时要关注钢筋笼的

尺寸、连接牢固性、笼状结构是否完整等方面的问题。如发现质量问题，要及时进行调整和处理。

3. 钻孔桩钢筋笼吊装安全技术

3.1 吊装计划编制

在进行钻孔桩钢筋笼吊装前，需要制定详细的吊装计划。吊装计划应包括吊装

方案、吊装设备选择、吊装步骤和安全措施等内容。吊装计划要经过施工人员的共同商议，并报请工程负责人审批。

3、钢筋笼吊装方案

4.1 施工流程 (3)

4.2 吊装方法 (6)

4.3 第一种吊装方案(针对A、B、C、D’型及立柱桩钢筋笼) (6)

4.4 第二种吊装方案(针对D 型钢筋笼整体吊装) (8)

4.5 第三种吊装方案(针对D 型钢筋笼分节吊装) (10)

.........................................................................................................................................

郑州市轨道交通2 号线一期工程土建02 工区国基路站土建工程中围护桩分项工程在钢筋笼吊装方面的主要技术资料，有助于加强围护桩钢筋笼吊装过程的技术管理，为本工程钢筋笼吊装提供必要的技术指导。

1.1 郑州市轨道交通2 号线一期工程土建施工图设计第四篇《车站》第三册《国基路站》第二分册《车站结构》第一部份《主体围护结构》施工图；

1.2 国家现行有关安全规程；

1.3 《钻孔灌注桩施工方案》；

1.4 《建造施工手册》 (第四版)。

3.1 吊装作业内容

本工程在钻孔灌注桩施工期间，起吊工作主要是钻孔灌注桩钢筋笼吊装及其它材料、设备的场内调转作业。

钢筋笼制作与吊装方案

1、钢筋笼制作

（1）钢筋笼制作应根据设计图纸及规范的要求进行，所选用的钢筋规格、材质均要符合设计要求和规范标准每批钢筋均要附有生产厂家的出厂质保书，并抽样送检，合格后方可使用。

（2）钢筋笼制作允许偏差如下：

钢筋笼制作允许偏差

（3）钢筋焊接同断面内焊接头不宜大于50%钢筋总数。断面搭接间距不不于1.00米。

（4）钢筋搭接长度为10d（d为钢筋直径），单面焊接。

（5）钢筋笼制作后，质检员应会同甲方工程监理人员共同进行质量验收，并做好隐蔽工程记录签证。

2、钢筋笼的吊装

（1）针对本工程每根钢筋全笼的特点，根据现有设备和以往的经验，决定采用钢筋笼整体一次性吊装工艺。

（2）钢筋笼起吊时，应保持垂直和力的平衡，首先对准孔口，徐徐放入，入孔口应保持轻、慢、稳，如遇阻碍应停止下放，需查明原因，进行处理，严禁高起猛落，强行下放等违章操作行为的发生。

（3）钢筋笼就位后，应按设计要求，对下入位置进行检查。

钻孔灌注桩钢筋笼吊装专项施工方案范文

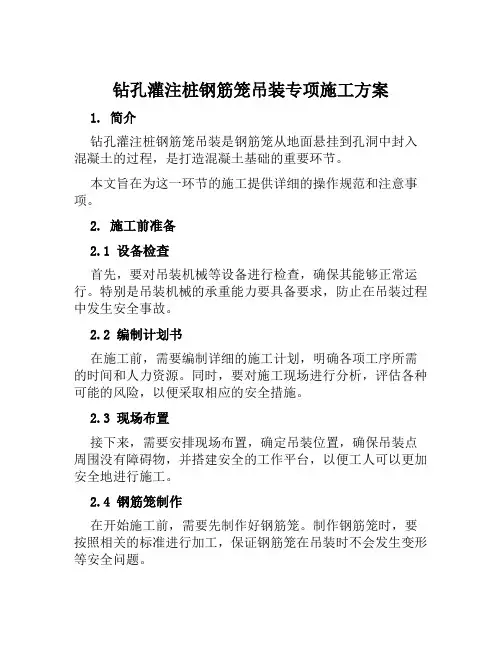

钻孔灌注桩钢筋笼吊装专项施工方案
