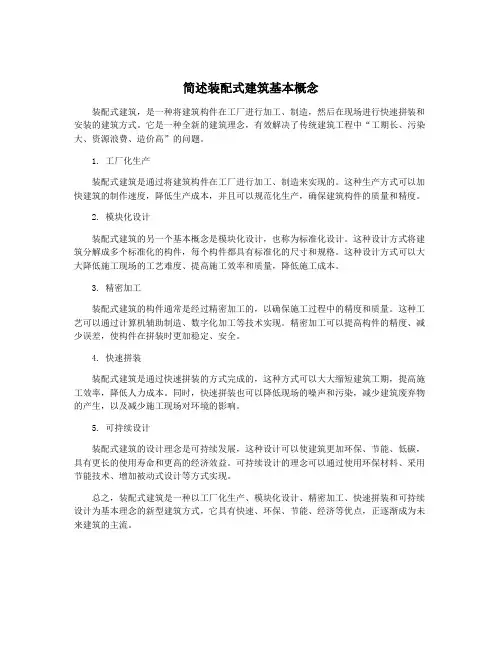

简述装配式建筑基本概念

简述装配式建筑基本概念

简述装配式建筑基本概念

装配式建筑,是一种将建筑构件在工厂进行加工、制造,然后在现场进行快速拼装和安装的建筑方式。它是一种全新的建筑理念,有效解决了传统建筑工程中“工期长、污染大、资源浪费、造价高”的问题。

1. 工厂化生产

装配式建筑是通过将建筑构件在工厂进行加工、制造来实现的。这种生产方式可以加快建筑的制作速度,降低生产成本,并且可以规范化生产,确保建筑构件的质量和精度。

2. 模块化设计

装配式建筑的另一个基本概念是模块化设计,也称为标准化设计。这种设计方式将建筑分解成多个标准化的构件,每个构件都具有标准化的尺寸和规格。这种设计方式可以大大降低施工现场的工艺难度、提高施工效率和质量,降低施工成本。

3. 精密加工

装配式建筑的构件通常是经过精密加工的,以确保施工过程中的精度和质量。这种工艺可以通过计算机辅助制造、数字化加工等技术实现。精密加工可以提高构件的精度、减少误差,使构件在拼装时更加稳定、安全。

4. 快速拼装

装配式建筑是通过快速拼装的方式完成的,这种方式可以大大缩短建筑工期,提高施工效率,降低人力成本。同时,快速拼装也可以降低现场的噪声和污染,减少建筑废弃物的产生,以及减少施工现场对环境的影响。

5. 可持续设计

装配式建筑的设计理念是可持续发展,这种设计可以使建筑更加环保、节能、低碳,具有更长的使用寿命和更高的经济效益。可持续设计的理念可以通过使用环保材料、采用节能技术、增加被动式设计等方式实现。

总之,装配式建筑是一种以工厂化生产、模块化设计、精密加工、快速拼装和可持续设计为基本理念的新型建筑方式,它具有快速、环保、节能、经济等优点,正逐渐成为未来建筑的主流。

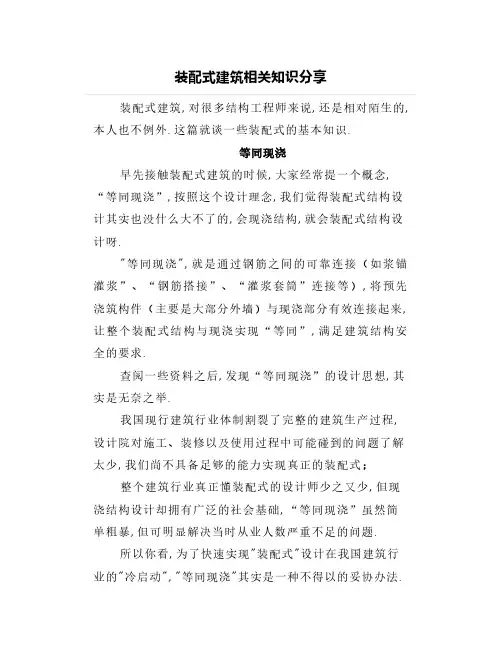

装配式建筑相关知识分享

装配式建筑相关知识分享

装配式建筑相关知识分享

装配式建筑,对很多结构工程师来说,还是相对陌生的,本人也不例外.这篇就谈一些装配式的基本知识.

等同现浇

早先接触装配式建筑的时候,大家经常提一个概念,“等同现浇”,按照这个设计理念,我们觉得装配式结构设计其实也没什么大不了的,会现浇结构,就会装配式结构设计呀.

"等同现浇",就是通过钢筋之间的可靠连接(如浆锚灌浆”、“钢筋搭接”、“灌浆套筒”连接等),将预先浇筑构件(主要是大部分外墙)与现浇部分有效连接起来,让整个装配式结构与现浇实现“等同”,满足建筑结构安全的要求.

查阅一些资料之后,发现“等同现浇”的设计思想,其实是无奈之举.

我国现行建筑行业体制割裂了完整的建筑生产过程,设计院对施工、装修以及使用过程中可能碰到的问题了解太少,我们尚不具备足够的能力实现真正的装配式;

整个建筑行业真正懂装配式的设计师少之又少,但现浇结构设计却拥有广泛的社会基础,“等同现浇”虽然简

单粗暴,但可明显解决当时从业人数严重不足的问题.

所以你看,为了快速实现"装配式"设计在我国建筑行业的"冷启动","等同现浇"其实是一种不得以的妥协办法.

话说,装配式混凝土结构,真的能等同现浇吗?《装配式混凝土结构技术规程》给出了答案.

装配式建筑

从结构受力可靠性来看,至少在目前阶段,装配式混凝土结构无法等同现浇.但这还不是重点.我们先来看看,究

竟什么是装配式建筑.

装配式建筑的“装配式”,不是说,按照现浇结构设计,然后再简单拆分预制,现场拼装.

装配式的含义,是从产业链统筹、系统集成的高度,来实现“装配”的目的.真正的装配式,其实就是产业升级,

装配式建筑知识手册 概念篇

装配式建筑知识手册 概念篇

1.什么是装配式建筑?

装配式建筑是用预制部品部件在工地装配而成的建筑。《装配式混凝土建筑技术标准》GB/T 51231-2016对装配式建筑的定义如下: 结构系统、外围护系统、设备与管线系统、内装系统的主要部分采用预制部品部件集成的建筑。装配式建筑主要包括装配式混凝土建筑、装配式钢结构建筑及装配式木结构建筑。

2.装配式建筑的结构系统主要包括哪些?

装配式建筑的结构系统主要包括梁、板、柱、剪力墙、支撑等承受或传递荷载作用的结构构件。

3.装配式建筑的外围护系统主要包括哪些?

装配式建筑的外围护系统主要包括建筑外墙、屋面、外门窗及其它与外部环境直接接触的部品部件等,主要用于分隔建筑室内外环境。

4.装配式建筑的设备与管线系统包括哪些?

装配式建筑的设备与管线系统主要包括给排水设备及管线系统、供暖通风空调设备及管线系统,电气和智能化设备及管线系统、燃气设备及管线系统等,主要用于满足建筑使用功能。

5 装配式建筑的内装系统包括哪些?

装配式建筑的内装系统主要包括楼地面、墙面、轻质隔墙、吊顶、内门窗、厨房和卫生间等,主要用于满足建筑空间使用要求。

6.什么是部件?

在工厂或现场预先生产制作完成,构成建筑结构系统的结构构件及其它构件的统称。

7.什么是部品?

由工厂生产,构成外围护系统、设备与管线系统、内装系统的建筑单一产品或复合产品组装而成的功能单元的统称。

8.什么是装配式混凝土建筑?

建筑的结构系统由混凝土部件(预制构件) 构成的装配式建筑。

9.什么是装配式钢结构建筑?

建筑的结构系统由钢部(构) 件构成的装配式建筑。

继续教育-装配式建筑题

继续教育-装配式建筑题

继续教育装配式建筑题

1. 装配式建筑的概念

装配式建筑(Prefab Building)是一种建筑施工方式,其核心思想是在工厂预制构件,然后将构件运至现场,通过装配、拼接等方式组装成建筑物。相对于传统的现场施工,装配式建筑具有工期短、质量可控、环境友好等优势,在现代建筑领域被广泛应用。

2. 装配式建筑的分类

2.1 按结构分类

•钢结构装配式建筑:主要由钢结构构件组成,具有抗震、耐候等优势。

•混凝土结构装配式建筑:主要由混凝土构件组成,具有耐久、隔热等优势。

2.2 按用途分类

•住宅装配式建筑:用于居住、公寓等住宅用途的装配式建筑。

•商业装配式建筑:用于商业、办公等商业用途的装

配式建筑。

•公共装配式建筑:用于医院、学校、体育场等公共

设施的装配式建筑。

3. 装配式建筑的优势

3.1 工期短

装配式建筑的构件在工厂内预制完成,避免了现场施工耗时,工期短。相比传统的现场施工,装配式建筑的工期能够缩短30%以上。

3.2 质量可控

装配式建筑在工厂内进行严格的质量控制,通过标准化、

模块化的生产过程,确保了每个构件的质量可控。相比现场施工,装配式建筑的质量更加可靠。

3.3 环境友好

装配式建筑的生产过程能够最大程度地减少对环境的影响。工厂内的生产可以控制粉尘、噪音等污染源的排放,在现场施工时也能减少废弃物的产生,减轻环境压力。

3.4 节能减排

装配式建筑在建筑材料的选择和施工过程中,可以更好地

实现节能和减排。例如,在墙体材料的选择中,可以使用保温性能更好的材料,从而减少能源的消耗。,通过装配式建筑的快速施工,也减少了施工车辆的行驶里程,减少了碳排放。

装配式建筑主要技术介绍-V1

装配式建筑主要技术介绍-V1

装配式建筑主要技术介绍-V1

装配式建筑,又称预制建筑,是一种新型建筑技术,其核心理念是将

建筑构件在工厂预制完成后,然后通过运输等方式将其安装到施工现场,这一技术的主要优点是提高建筑质量,缩短建设周期,同时还能

降低建筑环境对周围环境带来的影响。本文将介绍装配式建筑主要技术。

一、预制构件的制造

预制构件的制造是装配式建筑的关键步骤。预制构件制造工厂通常会

使用数字化设计和生产技术,以及先进的机器和设备来保证构件的高

质量和一致性。在生产过程中,每个构件都会进行严格的检测和测试,以确保其符合相关标准。通常,预制构件包括墙体、地板、屋顶、柱子、梁等,这些构件可以使用多种材料制造,例如混凝土、钢材、玻

璃等。

二、设计和制造的配合

装配式建筑的设计和制造需要充分配合。数字建模技术可以在建筑师

和预制构件制造商之间实现紧密的合作,使得构件的设计能够更准确

地满足建筑师的需求。数字化生产技术则可以保证高度统一的质量和

减少浪费,从而提高生产效率。因此,设计和制造的配合是装配式建

筑成功的一个重要因素。

三、运输和装配

经过工厂制造的预制构件需要被运输到施工现场。运输过程中需要注

意保护构件不受损坏。随着数字技术的发展,先进的工厂可以制造大

型的预制构件,这样可以大大减少在运输过程中的工作量。到了现场,预制构件的安装比传统建筑方式更为容易。一些这种技术的支持者认为,装配式建筑的施工速度可以快5倍以上。

四、拼装和质量监测

经过运输到达施工现场的预制构件之后,需要被拼装成一个完整的建

筑物。这个过程中需要注意施工的顺序和步骤。在拼装的过程中,需

装配式建筑知识手册概念篇1-50

装配式建筑知识手册概念篇1-50

1.什么是装配式建筑?

装配式建筑是用预制部品部件在工地装配而成的建筑。《装配式混凝土建筑技术标准》GB/T 51231-2016对装配式建筑的定义如下: 结构系统、外围护系统、设备与管线系统、内装系统的主要部分采用预制部品部件集成的建筑。装配式建筑主要包括装配式混凝土建筑、装配式钢结构建筑及装配式木结构建筑。

2.装配式建筑的结构系统主要包括哪些?

装配式建筑的结构系统主要包括梁、板、柱、剪力墙、支撑等承受或传递荷载作用的结构构件。

3.装配式建筑的外围护系统主要包括哪些?

装配式建筑的外围护系统主要包括建筑外墙、屋面、外门窗及其它与外部环境直接接触的部品部件等,主要用于分隔建筑室内外环境。

4.装配式建筑的设备与管线系统包括哪些?

装配式建筑的设备与管线系统主要包括给排水设备及管线系统、供暖通风空调设备及管线系统,电气和智能化设备及管线系统、燃气设备及管线系统等,主要用于满足建筑使用功能。

5 装配式建筑的内装系统包括哪些?

装配式建筑的内装系统主要包括楼地面、墙面、轻质隔墙、吊顶、内门窗、厨房和卫生间等,主要用于满足建筑空间使用要求。

6.什么是部件?

在工厂或现场预先生产制作完成,构成建筑结构系统的结构构件及其它构件的统称。

7.什么是部品?

由工厂生产,构成外围护系统、设备与管线系统、内装系统的建筑单一产品或复合产品组装而成的功能单元的统称。

8.什么是装配式混凝土建筑?

建筑的结构系统由混凝土部件(预制构件) 构成的装配式建筑。

9.什么是装配式钢结构建筑?

建筑的结构系统由钢部(构) 件构成的装配式建筑。

装配式建筑基础知识讲解(一)

装配式建筑基础知识讲解(一)
直径为6的圆钢, 间距600*600
某建筑工业有限公司
识图
楼板配筋图
钢筋编号
桁架编号
宽度为80的桁架筋
某建筑工业有限公司
识图
楼板配置表
包含楼板 外形尺寸信息, 钢筋规格参数 及数量,桁架 筋规格数量等。
某建筑工业有限公司
识图
墙板预埋件表
预制构件 什么地方用什 么预埋件,一 定要看表上图 例及参数信息。
叠合梁
预制柱
某建筑工业有限公司
02
基础识图
识图
图纸分类
在装配式建筑构件生产加工中,图纸分为模具图纸和构件图纸两大块,顾名 思义,模具图纸就是用来制模的,构件图纸就是用来生产加工建筑各个“零部件” 的图纸。
某建筑工业有限公司
识图
构件生产加工图纸组成
拿到图纸先看封面, 确认哪个项目那种构件的 图,还有日期或版本,并 于自己主管领导确认是否 为现行图纸。
识图
图纸内容
模板图、配筋图、技术说明、配置表、节点大样、标题栏等。 再看图纸标题栏,上面会有该项目名称,该构件的名称,出图日 期以及相关负责人签字。有横版也有竖版,主要内容一样。
某建筑工业有限公司
识图
墙板模板图
主要信息包括该构 件外形尺寸及组成、该 构件的预埋于预留。
主视图就是把墙板 平放在台车上向下看, 俯视图就是把墙板立起 来从墙板的上面向下看, 仰视图就是把墙板立起 来从下往上看。

装配式建筑概论课件完整版

装配式建筑概论课件完整版

图2-17 预制剪力墙
2.4.4 预制柱柱一般按层高进行拆分,也可以拆分为多节柱。从制造工艺上看,预制混凝土柱包括预制混凝土实心柱和预制混凝土矩形柱壳两种形式。预制混凝土柱的外观多种多样,包括矩形、圆形和工字形等,在满足运输和安装要求的前提下,预制柱的长度可达到12m或更长,见图2-18和图2-19。
在持久设计状况、地震设计状况下,需进行外挂墙板和连接节点的承载力设计。承载力设计值取荷载组合包络值。
2.3 装配式混凝土结构连接方式2.3.1 浆锚连接浆锚连接的原理是:将预制构件表面外伸一定长度的不连续钢筋插入所连接的预制构件对应位置的预留孔道内,钢筋与孔道内壁之间填充无收缩、高强度灌浆料,起到锚固钢筋的作用,形成钢筋浆锚连接,目前国内普遍采用的连接构造包括约束浆锚连接和金属波纹管浆锚连接。
2.4 装配式混凝土建筑常用构件2.4.1 叠合板叠合楼板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。叠合楼板整体性好,板的上下表面平整,便于饰面层装修,适用于对整体刚度要求较高的高层建筑和大开间建筑。叠合板是目前国内最为流行的预制底板,见图2-10。
拆分原则①可按单向板和双向板折分;②按单向板设计时:板缝垂直于长边;③按双向板设计时:避开弯矩最大截面;④与柱相交位置预留切角;⑤不能超过运输超宽限制,考虑工厂生产线模台的限制,尽量统一或减少板的规格。叠合板接缝连接处理见图2-11

上海装配式建筑介绍(PPT 50页)

上海装配式建筑介绍(PPT 50页)
10
二、施工工艺简介
适用规范:现场施工及验收 1. 《预制薄板叠合楼板工法》 YIGF-14-91 2. 《整体装配式框架结构施工工法》 GJYJGF016 3. 《产业化预制装配式住宅预制构件与连接结构同步施工工法》 GJYJGF014 4. 《混凝土结构工程施工质量验收规范》 GB 50204 5. 《建筑工程施工质量验收统一标准》 GB50300 6.《钢筋焊接接头试验方法标准》 JGJ/T27 7.《钢筋机械连接通用技术规程》 JGJ107 8.《装配整体式住宅混凝土构件制作、施工及质量验收规程》DG/TJ08-20692010 (上海地方标准)
7
目录
一、相关概念简介 二、施工工艺简介 三、与传统工艺的比较 四、相关政策简述
8
二、施工工艺简介
适用规范:设计类
1.《建筑结构可靠度设计统一标准》
(GB50068)
2.《建筑结构荷载规范》
(GB50009)
3.《混凝土结构设计规范》
(GB50010)
4.《建筑抗震设计规范》
(GB50011)
5.《高层建筑钢筋混凝土结构技术规程》
12
二、施工工艺简介
PC构件特点 装配式建筑一般采用设计施工一体化的发包方式,施工图阶段开始模具的
开发,模具根据建筑产品特点开模定制,相关费用按建筑面积分摊。因此,户 型固定的情况下,项目建筑面积越大,户数越多,成本越低。

史上最全装配式建筑知识大全

史上最全装配式建筑知识大全

.

. 史上最全装配式建筑知识大全

1、预制装配式建筑技术

主要有:叠合剪力墙(PCF)体系、现浇外挂体系、装配整

体式剪力墙体系、装配整体式框架体系、装配整体式框架-现浇剪力墙(核心筒)体系、全工业化轻钢结构体系等6项技术。

1.1 叠合剪力墙(PCF)体系

预制率在20%左右,主要案例有上海万科浦东金色里程、上

海万科浦东金色城市和上海上坤松江红树湾等项目。其中万科金色里程是国内首个将工业化预制装配式技术大规模应用到商品

住宅的项目(见图1),采用预制楼梯、阳台、空调板、面砖反

打、窗框预埋、接缝多道防水技术措施,18层住宅,采用PCF 叠合剪力墙体系,预制率16%。

装配式建筑知识大全

装配式建筑知识大全

装配式建筑知识大全 The manuscript was revised on the evening of 2021

史上最全装配式建筑知识大全

1、预制装配式建筑技术

主要有:叠合剪力墙(PCF)体系、现浇外挂体系、装配整体式剪力墙体系、装配整体式框架体系、装配整体式框架-现浇剪力墙(核心筒)体系、全工业化轻钢结构体系等6项技术。

叠合剪力墙(PCF)体系

预制率在20%左右,主要案例有上海万科浦东金色里程、上海万科浦东金色城市和上海上坤松江红树湾等项目。其中万科金色里程是国内首个将工业化预制装配式技术大规模应用到商品住宅的项目(见图1),采用预制楼梯、阳台、空调板、面砖反打、窗框预埋、接缝多道防水技术措施,18层住宅,采用PCF叠合剪力墙体系,预制率16%。

▲ 图1 上海万科金色里程

现浇外挂体系

外挂墙板与主体连接简单,施工速度快,效率较高。主要案例有浙江杭州万科北辰之光、上海保利浦东艾庐、上海阳光城浦东丽景湾、上海旭辉虹桥恒基中心、上海远洋惠南镇东城区G-C2-2地块、上海金地松江区新桥镇陈春路一号A-1地块、上海当代闵行区江川社区01、02单元52-03地块、上海方兴大宁金茂府等,其中

上海方兴大宁金茂府项目预制率25%,是上海市顶级科技智能工业化建筑(见图2)。

▲ 图2 上海方兴大宁金茂府

装配整体式剪力墙体系

适用于高层建筑,抗震性能好,户型设计灵活,住户接受度高。主要案例有上海万科浦东海上传奇(该项目是上海市第一个装配整体式剪力墙高层住宅小区,预制率25%,获得浦东新区2013年度建设工程设计质量结构专业优秀奖,如图3所示)、上海万科浦东地

装配式建筑科普知识

装配式建筑科普知识

3年前,国务院办公厅印发《关于大力发展装配式建筑的指导意见》指出,“力争用10年左

右的时间使装配式建筑占新建建筑面积的比例达到30%。装配式建筑,迎来产业发展东风!

当年有人质疑,有人观望,有人在路上。如今站在“风口”下的装配式建筑,呈现大爆炸式增长,钢结构正在迎来产业化的蓝海!

装配式建筑“新”在哪里?

装配式建筑是指用预制的构件在工地上装配而成的建筑。随着现代工业技术的发展,建造房

屋可以像机器生产那样,成批成套地制造。只要把预制好的房屋构件,运到工地装配起来就

成了。相比于传统建筑,装配式建筑具有功能多样化、施工一体化、设计多样化、节能环保、施工进度快等优势。

装配式建筑与传统建筑对比

装配式建筑:预制构件生产主要依赖机械和模具,工人可以在一个工位同时完成多个专业与多个工序的施工,生产质量、进度、成本受季节和天气变化影响较小。质量较好,但复杂构件的生产难度、运输风险较大。由于构件尺寸精准,可取消抹灰层,节约材料,建筑自重减轻20%~30%,可进一步优化主体和基础结构,节省造价。

传统建筑:现浇构件价格主要取决于原材料、周转材料和施工措施,楼面和剪力墙的措施费最高,工艺条件影响质量,容易造成返工,季节和天气变化造成施工效率下降也是成本上升的原因之一。传统现浇方式,质量难以控制,普遍存在质量问题。

装配式建筑的五个“新”重点

针对如何理解装配式建筑的新模式、新发展,中国建筑学会建筑产业发展委员会秘书长叶明

先生,给了我们很好的方向:

一是建造活动的绿色化。绿色化不完全是单纯的绿色节约、环境保护,更重要的是来自于建

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

装配式建筑知识手册-概念篇1-50

1.什么是装配式建筑?

装配式建筑是用预制部品部件在工地装配而成的建筑。《装配式混凝土建筑技术标准》GB/T 51231-2016对装配式建筑的定义如下: 结构系统、外围护系统、设备与管线系统、内装系统的主要部分采用预制部品部件集成的建筑。装配式建筑主要包括装配式混凝土建筑、装配式钢结构建筑及装配式木结构建筑。

2.装配式建筑的结构系统主要包括哪些?

装配式建筑的结构系统主要包括梁、板、柱、剪力墙、支撑等承受或传递荷载作用的结构构件。

3.装配式建筑的外围护系统主要包括哪些?

装配式建筑的外围护系统主要包括建筑外墙、屋面、外门窗及其它与外部环境直接接触的部品部件等,主要用于分隔建筑室内外环境。

4.装配式建筑的设备与管线系统包括哪些?

装配式建筑的设备与管线系统主要包括给排水设备及管线系统、供暖通风空调设备及管线系统,电气和智能化设备及管线系统、燃气设备及管线系统等,主要用于满足建筑使用功能。

5 装配式建筑的内装系统包括哪些?

装配式建筑的内装系统主要包括楼地面、墙面、轻质隔墙、吊顶、内门窗、厨房和卫生间等,主要用于满足建筑空间使用要求。

6.什么是部件?

在工厂或现场预先生产制作完成,构成建筑结构系统的结构构件及其它构件的统称。

7.什么是部品?

由工厂生产,构成外围护系统、设备与管线系统、内装系统的建

筑单一产品或复合产品组装而成的功能单元的统称。

8.什么是装配式混凝土建筑?

建筑的结构系统由混凝土部件(预制构件) 构成的装配式建筑。

9.什么是装配式钢结构建筑?

建筑的结构系统由钢部(构) 件构成的装配式建筑。

10.什么是装配式木结构建筑?

建筑的结构系统由木结构承重构件组成的装配式建筑。

11.装配式混凝土建筑主要包括哪几种结构体系?

装配式混凝土建筑主要包括装配整体式框架结构体系、装配整体式剪力墙结构体系、装配整体式框架--现浇剪力墙结构体系、装配整体式框架--现浇核心筒结构体系、装配整体式部分框支剪力墙结构体系等。除此之外,还包括部分高校和企业研发的叠合板式剪力墙结构体系、内浇外挂剪力墙结构体系、水泥聚苯模壳装配式建筑体系、预制圆孔板剪力墙结构体系等。

12.什么是装配整体式混凝土框架结构体系?

梁、柱等主要受力构件部分或全部由预制混凝土构件(预制柱、预制梁) 组成的装配整体式混凝土结构。

13.什么是装配整体式混凝土剪力墙结构体系?

剪力墙、梁等主要受力构件部分或全部由预制混凝土构件(预制的力墙、预制梁)组成的装配整体式混凝结构。

14.什么是装配整体式混凝土框架--现浇剪力墙结构体系?

由装配整体式框架与现浇混凝土剪力墙组成的装配整体式混凝土结构。

15.什么是叠合板式剪力墙结构体系?

由叠合式墙板和叠合式楼板,辅以必要的现浇混凝土剪力墙、边缘构件、梁、板等构件共同组成的剪力墙结构体系。叠合式墙板由两层预制板与格构钢筋制作而成,现场安装就位后,在两层板中间浇筑混凝土,并采取规定的构造措施提高墙体的整体性,共同承受竖向及水平荷载或作用。

16.什么是内浇外挂结构体系?

结构主体采用现场浇筑混凝土,外墙采用预制混凝土外挂墙板的结构体系。

17.什么是水泥聚苯模壳装配式建筑体系?

采用工厂预制生产的水泥聚苯模壳通过现场组装形成承重墙体或围护结构,并配合预制叠合梁板、预制楼梯、预制阳台等预制构件,通过装配式施工工艺建造的建筑体系,简称水泥聚苯模壳装配式建筑体系。其中,水泥聚苯模壳是由水泥、膨胀聚苯颗粒、粉煤灰、改性添加剂及水等材料组成,经工厂生产线拌合,按标准化规格尺寸模压成型,自身具有保温、隔热、防火的特性。模壳种类可分为标准型模壳、端部槽型模壳及平板型模壳三种。

18.什么是预制圆孔板剪力墙结构体系?

竖向承重墙体是由预制钢筋混凝土圆孔板组成,预制圆孔板的每个圆孔内配置连续的竖向钢筋网,并现浇微膨胀混凝土。同一楼层内相邻预制圆孔墙板之间设置现浇段。

19.装配式钢结构建筑主要包括哪几种结构体系?

装配式钢结构建筑主要包括钢框架结构体系、钢框架--支撑结构体系、钢框架--延性墙板结构体系、筒体结构体系、巨型结构体系、交错桁架结构体系、门式刚架结构体系、低层冷弯薄壁型钢结构体系等。除此之外,还包括部分高校和企业研发的钢管束混凝土剪力墙结构体系、方钢管组合异形柱结构体系、约束混凝土柱组合梁框架--钢支撑结构体系、自复位装配式钢结构体系等。

20.什么是钢框架结构体系?

以钢梁和钢柱或钢管混凝土柱刚接连接,具有抗剪和抗弯能力的结构。

21.什么是钢框架--支撑结构体系?

由钢框架和钢支撑构件组成,能共同承受竖向、水平作用的结构。钢支撑分中心支撑、偏心支撑和屈曲约束支撑等。

22.什么是钢框架--延性墙板结构?

由钢框架和延性墙板构件组成,能共同承受竖向、水平作用的结构。延性墙板有带加劲肋的钢板剪力墙、带竖缝混凝土剪力墙等。

23.什么是交错桁架结构体系?

在建筑物横向的每个轴线上,平面桁架各层设置,而在相邻轴线上交错布置的结构。

24.什么是门式刚架结构体系?

承重结构采用变截面或等截面实腹刚架的单层房屋结构。

25.什么是低层冷弯薄壁型钢结构体系?

以冷弯薄壁型钢为主要承重构件,不大于3层,檐口高度不大于12m 的低层房屋结构。

26.什么是钢管束混凝土剪力墙结构体系?

由钢梁和钢管束混凝土剪力墙组成的承受竖向和水平作用的结构体系。其中钢管束混凝土剪力墙是由钢管束与内填混凝土组合形成共同受力的构件。钢管束是由若干U 形钢、方矩形钢管、钢板拼装组成的具有多个竖向空腔的结构单元。钢管壁厚为4~6mm,强度等级宜采用Q235、Q345。钢管束内填充自密实混凝土,其强度等级不应低于C30。
