图解台式电脑硬件连接步骤

电脑机箱内部连线安装-有图

第一步：连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种：4针，6针，8针▼四针供电接口第二步：连接主板电源▼长方形▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线（红色）▼电源线（黑黄红交叉）●SATA接口：第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口（机箱前置报警喇叭接口）（一般红为正）▼安装图解：（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset 插孔；speaker为四针结构；power LED电源工作指示灯）第一步：连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种：4针，6针，8针▼四针供电接口第二步：连接主板电源▼长方形▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线（红色）▼电源线（黑黄红交叉）●SATA接口：第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口（机箱前置报警喇叭接口）（一般红为正）▼安装图解：（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset 插孔；speaker为四针结构；power LED电源工作指示灯）在前几期当中，大家了解到机箱当中主要部件的安装，不过装机过程还没有结束。

因为机箱面板上还有许多插线空着，它们是干什么的呢？它们是一些开关和指示灯，还有PC喇叭的连线，它们要接在主板上。

这可不是非常简单的事，因为这些连线较多，而且容易混乱，安装起来却是让人十分头痛的。

台式电脑装机教程

台式电脑装机教程装机步骤一：准备工作首先，将电脑主机放置在一个安全的工作台上。

确保工作台平稳，并且没有任何尘土或杂物。

同时，确保自己的手部干燥，以避免静电对电脑零部件的损害。

装机步骤二：处理器安装1. 打开主机箱的侧边面板，通常是通过螺丝或按钮释放。

2. 在处理器插槽上找到一个小的金属杠杆，并将其轻轻向上抬起。

3. 将处理器轻轻地插入处理器插槽中，确保引脚与插槽上的孔对齐。

4. 轻轻地将杠杆向下压下，锁定处理器。

装机步骤三：内存安装1. 查找内存插槽，通常是细长的插槽。

2. 找到与内存插槽对应的内存条，并轻轻地插入插槽中。

确保插槽两侧的插槽固定扣约为平行状态，以便正确插入内存条。

3. 应用适当的压力，直到内存条完全插入插槽中，使内存条的金属接点完全接触插槽。

装机步骤四：硬盘和光驱安装1. 查找硬盘和光驱插槽，通常位于主机箱的前部。

2. 从主机箱的硬盘和光驱插槽中取出相应的硬盘和光驱。

3. 将硬盘和光驱插入插槽，确保连接器与插槽相匹配。

4. 使用螺丝固定硬盘和光驱，以稳固地将其安装在主机箱内。

装机步骤五：电源安装1. 查找电源插槽，通常位于主机箱的顶部或底部。

2. 将电源插头连接到电源插槽上，确保连接牢固。

3. 使用螺丝固定电源，以确保它牢固地安装在主机箱内。

装机步骤六：插线1. 将主板插槽上的电源线连接到电源上。

2. 将硬盘和光驱的数据线插入相应的主板插槽上。

3. 将显示器的数据线与主板上的显示器插槽相连接。

4. 将键盘、鼠标和音频设备的插头插入相应的插槽。

装机步骤七：测试和启动1. 关闭主机箱的侧边面板，确保所有连接都牢固无误。

2. 将电源插头插入插座，打开电源。

3. 按下主机箱上的电源按钮，启动电脑。

4. 确保主板、处理器、内存、硬盘和光驱等都能正常工作。

5. 如果一切正常，系统将启动并显示图形界面。

现在，你已经成功装配了台式电脑。

这个装机教程为您展示了装配台式电脑的基本步骤。

请注意，在操作过程中要小心，避免对零部件造成损害。

电脑机箱内部主板连接示意图(详细图文版)-SKING

SKING机箱与主板电源的连接示意图2008-01-19 19:21我们在一些主板上还会看到一个上图中这样的接口，样子与并口PATA接口相同，但略短，这便是软驱的数据线接口，虽然目前软驱已没有多少人使用，但在某些主板上依旧能够见到。

五、认识主板上的扩展前置USB接口图解安装过程目前，USB成为日常使用范围最多的接口，大部分主板提供了高达8个USB接口，但一般在背部的面板中仅提供四个，剩余的四个需要我们安装到机箱前置的USB接口上，以方便使用。

目前主板上均提供前置的USB接口，见下图：上图中便是主板上提供的前置USB接口。

以上图为例，这里共有两组USB接口，每一组可以外接两个USB接口，分别是USB4、5与USB6、7接口，总共可以在机箱的前面板上扩展四个USB接口（当然需要机箱的支持，一般情况下机箱仅接供两组前置的USB接口，因此我们只要接好一组即可）。

上图是机箱前面板前置USB的连接线，其中VCC用来供电，USB2-与USB+分别是USB的负正极接口，GND为接地线。

在连接USB 接口时大家一定要参见主板的说明书，仔细的对照，如果连接不当，很容易造成主板的烧毁。

下图是主板与USB接口的详细连接方法。

为了方便用户的安装，很多主板的USB接口的设置相当的人性化，如下图：可以看到，上图的USB接口有些类似于PATA接口的设计，采用了防呆式的设计方法，大家只有以正确的方向才能够插入USB 接口，方向不正确是无法接入的，大大的提高了工作效率，同时也避免因接法不正确而烧毁主板的现象。

六、认识主板上的扩展前置音频接口图解安装过程如今的主板上均提供了集成的音频芯片，并且性能上完全能够满足绝大部分用户的需求，因此我们便没有再去单独购买声卡的必要。

为了方便用户的使用，目前大部分机箱除了具备前置的USB接口外，音频接口也被移植到了机箱的前面板上，为使机箱前面板的上耳机和话筒能够正常使用，我们还应该将前置的音频线与主板正确的进行连接。

学会组装电脑必备课程！详细讲解主机里面所有接线！

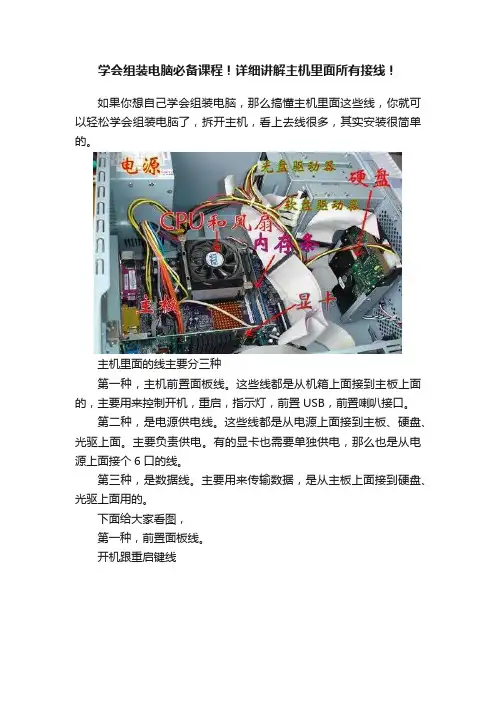

学会组装电脑必备课程！详细讲解主机里面所有接线！
如果你想自己学会组装电脑，那么搞懂主机里面这些线，你就可以轻松学会组装电脑了，拆开主机，看上去线很多，其实安装很简单的。

主机里面的线主要分三种
第一种，主机前置面板线。

这些线都是从机箱上面接到主板上面的，主要用来控制开机，重启，指示灯，前置USB，前置喇叭接口。

第二种，是电源供电线。

这些线都是从电源上面接到主板、硬盘、光驱上面。

主要负责供电。

有的显卡也需要单独供电，那么也是从电源上面接个6口的线。

第三种，是数据线。

主要用来传输数据，是从主板上面接到硬盘、光驱上面用的。

下面给大家看图，
第一种，前置面板线。

开机跟重启键线
电源指示灯跟硬盘指示灯线，这里只有电源指示灯是有正负的。

前置USB线
前置音频线
这些前置面板线插错了没关系的，你插错了可以重插，不会烧主板。

第二种，电源上面的线，主要接24针主供电，4针CPU供电，硬盘或者光驱数据线，(sata或者IDE接口)，6针显卡供电线。

24针主板总供电
4针CPU供电
硬盘或者光驱供电线，这两个一般都是一样的供电线。

第三种，数据线，接硬盘或者光驱用的。

一般硬盘跟光驱接线是一样的。

sata数据线
主机内的线就介绍到这里，一般就这些线，搞懂了这些线，组装主机那是分分钟的事。

台式机主板前面板插线(前置耳机借口以及电源重启)图解大全

主板前面板插线图解整理B86du来源于网络钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。

不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。

为了更加方便理解，我们先从机箱里的连接线说起。

一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。

实际上，这些线上的标注都是相关英文的缩写，并不难记。

下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWERSW英文全称：PowerSwicth可能用名：POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESETSW英文全称：ResetSwicth可能用名：RESET、ResetSwicth、ResetSetup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWERLED、PLED、PWRLED、SYSLED等硬盘状态指示灯：HDDLED英文全称：Harddiskdrivelightemittingdiode 可能用名：HDLED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FPAUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。

计算机硬件系统组装(图解)

计算机硬件系统组装(图解)（一）、工具准备常言道“工欲善其事，必先利其器”，没有顺手的工具，装机也会变得麻烦起来，那么哪些工具是装机之前需要准备的呢？（见图1，从左至右为“尖嘴钳、散热膏、十字解刀、平口解刀”）①十字解刀：十字解刀又称螺丝刀、螺丝起子或改锥，用于拆卸和安装螺钉的工具。

由于计算机上的螺钉全部都是十字形的，所以你只要准备一把十字螺丝刀就可以了。

那么为什么要准备磁性的螺丝刀呢？这是因为计算机器件按装后空隙较小，一旦螺钉掉落在其中想取出来就很麻烦了。

另外，磁性螺丝刀还可以吸住螺钉，在安装时非常方便，因此计算机用螺丝刀多数都具有永磁性的。

②平口解刀：平口解刀又称一字型解刀。

如何需要你也可准备一把平口解刀，不仅可方便安装，而且可用来拆开产品包装盒、包装封条等。

③镊子：你还应准备一把大号的医用镊子，它可以用来夹取螺钉、跳线帽及其它的一些小零碎动西。

④钳子：钳子在安装电脑时用处不是很大，但对于一些质量较差的机箱来讲，钳子也会派上用场。

它可以用来拆断机箱后面的挡板。

这些挡板按理应用手来回折几次就会断裂脱落，但如果机箱钢板的材质太硬，那就需要钳子来帮忙了。

建议：最好准备一把尖嘴钳，它可夹可钳，这样还可省却镊子。

⑤散热膏：在安装高频率CPU时散热膏（硅脂）必不可少，大家可购买优质散热膏（硅脂）备用。

2、材料准备①准备好装机所用的配件：CPU、主板、内存、显卡、硬盘、软驱、光驱、机箱电源、键盘鼠标、显示器、各种数据线/电源线等。

②电源排型插座：由于计算机系统不只一个设备需要供电，所以一定要准备万用多孔型插座一个，以方便测试机器时使用。

③器皿：计算机在安装和拆卸的过程中有许多螺丝钉及一些小零件需要随时取用，所以应该准备一个小器皿，用来盛装这些动西，以防止丢失。

④工作台：为了方便进行安装，你应该有一个高度适中的工作台，无论是专用的电脑桌还是普通的桌子，只要能够满足你的使用需求就可以了。

3、装机过程中的注意事项①防止静电：由于我们穿着的衣物会相互摩擦，很容易产生静电，而这些静电则可能将集成电路内部击穿造成设备损坏，这是非常危险的。

台式电脑组装过程详细图解

台式电脑组装过程详细图解1. 准备工作选购硬件在进行台式电脑组装之前，首先需要选择和购买需要的硬件组件。

以下是需要购买的硬件：1.主机板2.处理器3.显卡4.内存5.硬盘6.电源7.机箱工具准备完成硬件选购后，需要准备一些工具以方便组装：1.螺丝刀2.镊子3.PCIE电源8PIN延长线（如需要）2. 组装主机板在组装主机板时，需要注意以下几点：安装CPU第一步是将处理器安装到主机板上。

将主板放在一个平坦的表面上，然后打开处理器插座。

在这里我们使用的是AMD的线程撕裂者3990X作为演示目的，插入方式同样适用于其它型号的AMD处理器。

将处理器从容器中取出，确保其上没有任何损坏。

将CPU平稳地按照箭头的方向插入到插座中。

一旦插入，轻轻地按下风扇插座上的手柄，直至其卡住。

安装内存在安装内存的时候，需要注意以下几点：首先双手轻轻按下内存插槽上的卡口，让其张开。

然后插入内存卡，确保金手指对齐，并且内存插卡应该被牢固地安装在主板插槽中。

推入内存直到你听到卡槽插入的声音。

安装主板在机箱内接下来是安装主板。

在安装主板之前，先测量机箱内的空间以确定是否可以容纳主板的大小。

首先，将I/O板插到机箱后面的I/O插槽上。

然后将主板的I/O插槽与I/O板卡的插槽对齐。

接下来，插入主板的边缘螺钉，并旋紧以保持主板的稳定性。

然后，在主板上安装电源和硬盘接口面板。

最后，插入内存、处理器和显卡等重要组件，并连接电源和数据线路。

3. 安装电源在安装电源时，需要注意以下几点：将电源插头从机箱底部传出，并将其插入电源主板上的正确插口。

然后，将电源插入机箱内，将四个螺钉安装到顶部，以便将电源固定在机箱上。

接下来是将电源与主板连接。

首先，将24针电源插头插入主板上的24针电源插座。

然后，找到8针EPS电源插座并插入8针EPS电源插头。

接下来是将电源与显卡连接。

找到电源线插座（PCIe 8PIN），插入装配后的显卡插口中，即可完成显卡电源线的连接。

针对初学者的电脑硬件安装过程全图解(大量图)

针对初学者的电脑硬件安装过程全图解(大量图)家用电脑的硬件安装（图解）1．装机准备：工具、备齐全部配件准备好装机所用的配件：机箱、电源、主板、CPU、内存、显卡、硬盘、软驱、光驱、声卡、网卡、键盘、鼠标、显示器、各种数据线，电源线、各种螺丝等。

工具主机箱电源主板显卡及内存CPU 网卡声卡软驱硬盘光驱各种数据线２.安装主板部件：CPU（1G、1.7G、2.0G…．）、散热片和风扇安装好后的CPU 将散热风扇安装在散热片的顶部最后一步，将CPU风扇的电源线接到主板上3针的CPU风扇电源接头上即可。

如下图所示。

3. 安装内存（128M、256M、512M……）现在常用的内存有168线的SDRAM内存和184线的DDR SDRAM内存两种，其主要外观区别在于SDRAM 内存金手指上有两个缺口，而DDR SDRAM内存只有一个缺口。

下面给出了两种内存条的图例。

SDRAM DDR SDRAM图中圆圈表示缺口下面就以184线的DDR SDRAM内存安装为例讲解。

第一步，安装内存前先要将内存插槽两端的白色卡子向两边扳动，将其打开，这样才能将内存插入。

然后再插入内存条，内存条的1个凹槽必须直线对准内存插槽上的1个凸点（隔断）。

第二步，再向下按入内存，在按的时候需要稍稍用力，如下图所示。

第三步，以使紧压内存的两个白色的固定杆确保内存条被固定住，即完成内存的安装。

4. 安装电源（AT、ATX电源如下面如示）一般情况下，我们在购买机箱的时侯可以买已装好了电源的机箱。

不过，有时机箱自带的电源品质太差，或者不能满足特定要求，则需要更换电源。

安装电源很简单，先将电源放进机箱上的电源位，并将电源上的螺丝固定孔与机箱上的固定孔对正。

然后再先拧上一颗螺钉（固定住电源），最后将3颗螺钉孔对正位置，再拧上剩下的螺钉即可。

全程图解台式机和专业笔记本电脑硬件安装全过程

图解DIY高手组装电脑全过程Intel平台攒机第一步：安装CPU解决器目前市场中，英特尔解决器均采用了LGA 775接口，无论是入门旳赛扬解决器，还是中端旳奔腾E 与Core 2，甚至高品位旳四核Core 2，其接口均为LGA775，安装方式完全一致。

Intel解决器，采用了LGA 775接口LGA 775接口旳解决器上图中我们可以看到，LGA 775接口旳英特尔解决器全部采用了触点式设计，与AMD旳针式设计相比，最大旳优势是不用再去担心针脚折断旳问题，但对解决器旳插座规定则更高。

LGA 775解决器旳插座这是主板上旳LGA 775解决器旳插座，人们可以看到，与针管设计旳插座区别相当旳大。

在安装CPU 之前，我们要先打开插座，措施是：用合适旳力向下微压固定CPU旳压杆，同步用力往外推压杆，使其脱离固定卡扣。

压杆脱离卡扣后，我们便可以顺利旳将压杆拉起。

LGA 775插座展目前我们旳眼前。

主板上旳三角型缺口标记与CPU应相应在安装解决器时，需要特别注意。

人们可以仔细观察，在CPU解决器旳一角上有一种三角形旳标记，此外仔细观察主板上旳CPU插座，同样会发现一种三角形旳标记。

在安装时，解决器上印有三角标记旳那个角要与主板上印有三角标记旳那个角对齐，然后慢慢旳将解决器轻压到位。

这不仅适用于英特尔旳解决器，而且适用于目前所有旳解决器，特别是对于采用针脚设计旳解决器而言，如果方向不对则无法将CPU安装到全部位，人们在安装时要特别旳注意。

将CPU放在主板旳插座上安装好后来旳CPU，还未扣好扣具安装好后旳CPU解决器将CPU安放到位后来，盖好扣盖，并反方向微用力扣下解决器旳压杆。

至此CPU便被稳稳旳安装到主板上，安装过程结束。

DIY攒机第二步：安装散热器Intel原装散热器Intel原装散热器由于CPU发热量较大，选择一款散热性能出色旳散热器特别核心，但如果散热器安装不当，对散热旳效果也会大打折扣。

上图是Intel LGA775针接口解决器旳原装散热器，我们可以看到较之前旳478针接口散热器相比，做了很大旳改善：由此前旳扣具设计改成了如今旳四角固定设计，散热效果也得到了很大旳提高。

台式电脑硬件的安装步骤

台式组装电脑硬件安装过程（附图）一、光驱和电源安装安装光驱的方法与安装硬盘的方法大致相同，对于普通的机箱，我们只需要将机箱4.25寸的托架前的面板拆除，并将光驱将入对应的位置，拧紧螺丝即可。

但还有一种抽拉式设计的光驱托架，简单介绍安装方法。

这种光驱设计比较方便，在安装前，我们先要将类似于抽屉设计的托架安装到光驱上。

像推拉抽屉一样，将光驱推入机箱托架中机箱安装到位，需要取下时，用两手按们将两边的簧片，即可以拉出，简单方便。

机箱电源的安装，方法比较简单，放入到位后，拧紧螺丝即可，不做过多的介绍。

二、主板安装目前，大部分主板板型为ATX或MATX结构，因此机箱的设计一般都符合这种标准。

在安装主板之前，先装机箱提供的主板垫脚螺母安放到机箱主板托架的对应位置（有些机箱购买时就已经安装）。

双手平行托住主板，将主板放入机箱中确定机箱安放到位，可以通过机箱背部的主板挡板来确定。

拧紧螺丝，固定好主板。

（在装螺丝时，注意每颗螺丝不要一定性的就拧紧，等全部螺丝安装到位后，再将每粒螺丝拧紧，这样做的好处是随时可以对主板的位置进行调整。

）主板安静的躺入到机箱中，安装过程结束。

三、CPU处理器安装当前市场中，英特尔处理器主要有32位与64位的赛扬与奔腾两种（酷睿目前已经上市，酷睿处理器是英特尔采用0.65制作工艺的全新处理器，采用了最新的架构，同样采用LGA 775接口，在今后一段时间内，英特尔将全面主推酷睿处理器。

由于同样采用LGA 775接口，因此安装方法与英特尔64位奔腾赛扬完全相同）。

32位的处理器采用了478针脚结构，而64位的则全部统一到LGA775平台。

由于两者价格差距已不再明显，因此小编推荐新装机用户选择64位的LGA775平台，32位的478针脚已不再是主流，不值得购买。

上图中我们可以看到，LGA 775接口的英特尔处理器全部采用了触点式设计，与478针管式设计相比，最大的优势是不用再去担心针脚折断的问题，但对处理器的插座要求则更高。

台式电脑主板接线图解

一步一步教你安装机箱与主板连线其实组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，在组装电脑的过程中，最难的是机箱电源接线与跳线的设置其实组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。

如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。

由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。

由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。

一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。

另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。

机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。

机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。

其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。

RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。

台式电脑主板接线图解

台式电脑主板接线图解在组装台式电脑的过程中，连接主板的电源和数据线可能是最令人头痛的一个步骤。

这篇文章将为大家详细介绍各种数据线和电源线应该如何连接到主板上，提供图解和简单的说明。

1. ATX 24Pin供电线ATX 24Pin供电线是连接主板和电源的主要供电线。

这条线有24根导线，非常宽。

在连接之前，需要确认主板与电源的接口规格是否相同，以及供电线是否正确插入主板。

在连接之前，需要注意以下步骤：1.首先，找到主板上的24Pin供电接口，这个接口通常在靠近主板边缘的位置。

2.插入ATX 24Pin供电线的24根线到主板上的接口中。

注意，这些线必须完全插入，并且应该听到“卡嗒”一声，表明已经插入到位。

3.如果使用的电源没有24Pin供电线，可以使用20Pin的线缆，插入主板上的20Pin接口。

插入时要注意线缆的方向，确保线缆与主板接口的引脚对齐。

2. CPU供电线CPU供电线是连接主板和CPU的供电线。

这个线缆通常是一条4针的供电线，有些主板可能需要8针或更多的供电线。

在连接之前，需要确认主板与电源的接口规格是否相同，以及供电线是否正确插入主板。

在连接之前，需要注意以下步骤：1.找到主板上的CPU供电接口，这个接口通常在CPU插槽的边上。

2.插入CPU供电线到主板上的接口中。

注意线缆必须完全插入，并且应该听到“卡嗒”一声，表明已经插入到位。

3.如果需要GPU供电，可以使用PCI-E供电线。

这是一个6针或8针的接口，供电给独立显卡。

如果主板需要这个供电接口，可以插入PCI-E供电线到主板上的接口中。

3. SATA数据线SATA数据线是连接主板和硬盘/光驱/固态硬盘(SSD)的数据线。

这个线缆通常有7个引脚，是相对较窄的线缆。

在连接之前，需要确认主板与硬件设备的接口规格是否相同，以及数据线是否正确插入。

在连接之前，需要注意以下步骤：1.找到主板和硬件设备的SATA接口，这个接口通常是通用的，可以连接硬盘、光驱和固态硬盘。

图解：主板电线接法(电源开关、重启等)

钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰,电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手?呵呵，看完今天的文章,你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线首先我们来更正一个概念性的问题,实际上主板上那一排排需要连线的插针并不叫做“跳线"，因为它们根本达不”到跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针,不过由于和“跳线"从外观上区别不大，所以我们也就经常管它们叫做“跳线”.看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。

不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。

轻松识别各连接线的定义为了更加方便理解，我们先从机箱里的连接线说起。

一般来说,机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注,这是我们要解决的第一个问题。

实际上，这些线上的标注都是相关英文的缩写，并不难记。

下面我们来一个一个的认识（每张图片下方是相关介绍)！电源开关：POWER SW英文全称：Power Swicth可能用名:POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW英文全称：Reset Swicth可能用名:RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯:+/-可能用名:POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称:Hard disk drive light emitting diode 可能用名：HD LED报警器：SPEAKER可能用名:SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后,大家一定已经认识机箱上的这些连线的定义了,其实真的很简单，就是几个非常非常简单英文的缩写。

台式机主板前面板插线(前置耳机借口以及电源重启)图解大全

主板前面板插线图解整理B86du来源于网络钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。

不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。

为了更加方便理解，我们先从机箱里的连接线说起。

一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。

实际上，这些线上的标注都是相关英文的缩写，并不难记。

下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWERSW英文全称：PowerSwicth可能用名：POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESETSW英文全称：ResetSwicth可能用名：RESET、ResetSwicth、ResetSetup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWERLED、PLED、PWRLED、SYSLED等硬盘状态指示灯：HDDLED英文全称：Harddiskdrivelightemittingdiode 可能用名：HDLED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FPAUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。

电脑机箱连接示意图及详解

电脑机箱连接示意图及详解
1.首先把显示器跟电脑主机连接使用VGA信号线连接如图
2.先用VGA线一头连接显示器
（1）然后使用另一端VGA线对准蓝色VGA接口（注：接口出应大小对齐插入）
（2）已经大小对齐插入
3.接下来就开始连接鼠标如果是老式的圆形鼠标键盘的话（如图所示）
(1)老式鼠标就连接绿色插孔，老式键盘就连接蓝色插孔（注：也需对准插孔才能插入）
4.如图所示新式鼠标键盘USB插槽。

（1）连接至四个USB插槽任意一个插槽都行。

5．连接网线接口。

(1)连接好USB鼠标插槽之后，再连接网线插槽，如图所示凸型插槽就是网线插槽，用网线突出的一端连接对准连接网线突出插槽突出一端。

6．连接音频接口
(1)红色接口是麦克风插槽。

(2)绿色是音源输出（在使用耳机或2声道音效输出时,接此插孔）。

（3）蓝色是音源输入接口
7.连接电源接口如图所示
（1）如图所示电源连接线大小对准插槽插入
（2）另一端连接电源排插接口就行。

系统硬件接线示意图

控制器正向开关量输பைடு நூலகம்接线示意图：
控制器反向开关量输入接线示意图：
控制器脉冲输入接线示意图（如果是使用接近开关，请选择PNP三线制）：
控制器0-5V模拟电压输入接线示意图：
控制器4—20mA电流输入接线示意图：
两线制电流输出传感器：
三线制电流输出传感器：
控制器正向开关量输出接线示意图：
控制器反向开关量输出接线示意图：
如果用户需要检测can2发送的数据那么只需要将can2口和usbcan模块的canlcanhcangnd分别相连然后在canh和canl之间连接一个120欧的电阻即可总之一个原则是can总线相连时can高接can高can低接can低can地接can地是否需要加终端电阻需要看实际网络拓扑结构需要
系统硬件接线示意图
控制器PWM输出接线示意图：
控制器和电脑联机硬件接线示意图：
GRAF显示器下载线接线图：
控制器和显示器相连接线示意图：
控制器和控制器CANOEN相连接线示意图：
控制器和控制器CAN2相连接线示意图：
如果用户需要检测CAN2发送的数据，那么只需要将CAN2口和USBCAN模块的CAN_L、CAN_H、CAN_GND分别相连，然后在CAN_H和CAN_L之间连接一个120欧的电阻即可，总之一个原则是CAN总线相连时CAN高接CAN高，CAN低接CAN低，CAN地接CAN地，是否需要加终端电阻需要看实际网络拓扑结构需要。
