显微镜的结构和使用 (修改完)

显微镜的结构和使用  (修改完)

粗 准焦螺旋,使镜筒_______ 缓慢 下降,直到 3、转动___ 物镜接近玻片标本。 4、为什么此时眼睛一定要看着物镜? 要防止物镜碰到玻片标本 因为__________________________ 逆 时针方向转动____ 粗 准焦螺旋,使镜筒缓缓 5、____ 细 准焦螺 上升直到看清物像为止。再略微转动____ 旋,使看到的物像更加清晰。 左 移,才能使 6、如果物像偏左,你应将标本向_____ 物像居中 。
镜座
物镜 粗准焦螺旋 载物台 大光圈凹面镜 平面镜 遮光器
二、显微镜的使用
(一)取镜和安放 (二)对光 (三) 低倍镜观察 (四)高倍镜观察 (五)收镜
练习
(一)取镜 和安放
1.右手握住镜臂,左手托住镜座。
2.把显微镜放在实验台距边缘5~7 cm左右处,略偏左。安装好目镜 和物镜。
(二)、对光
6、视野中污点的判断
• 转动目镜,污点移动的则污点在目镜上, 不动的不在目镜上。 • 移动玻片,污点移动的则污点在玻片上, 不动的不在玻片上。 • 不在目镜、玻片上则在物镜上。
7、物镜和玻片的距离与放大倍数的关系:
放大倍数小
放大倍数大
巩固练习:
握镜臂 ,一手 1.使用显微镜时,取镜要用一手__________ 托住镜座 左 的位置, __________ ,放在自己实验台的偏___ 目镜 然后安装好__________ 。 2.对光时,转动转换器,使____ 低 倍镜对准 通光孔 ,转动遮光器,使一个较大的 _________ 通光孔 ________ 。用____ 光圈 也对准__________ 左 眼朝 右 眼睁开,然后用手调节 _______ 里注视,____ 目镜 _________ ,直到看到明亮的视野为止。 反光镜

显微镜结构及使用方法

显微镜结构及使用方法

显微镜的结构图和使用方法

2016-02-23 发布者:admin

高倍率或复合式显微镜比立体或低倍率显微镜的放大倍率达到更高的水平。它是用来查看不能被看见的放大倍率在较低的水平,更小的标本,如细胞结构。从本质上讲,一个复合式显微镜的结构和光学组件的组成。然而,在这两个基本制度,也有一些每个显微镜的重要组成部分,应该知道和理解。这些关键的显微镜配件图示说明如下。

显微镜的结构组件

这三种基本结构部件的复合显微镜观察头、底座和镜臂。

♦观察头/体安置在显

微镜上部的光学部件

♦显微镜底座支持显微

镜,并设有照明

♦镜臂的基极和连接到

支持的显微镜观察头。

它也可以用来进行观察

显微镜。

当背着一个复合式显微

镜来抬它由两个臂和底

座,同时始终照顾。

显微镜的结构图和使用

方法

显微镜的结构

光学元件

有两种复式显微镜目镜和物镜的光学系统:

目镜或眼先看你是什么,通过在显微镜的顶部。通常情况下,标准的目镜有10倍放

大镜权力。可选目镜不同权力,通常是从5X-30X。

目镜筒持有目镜物镜以上的地方。双目显微镜头通常集成了屈光度调节环,允许在一个或两个眼睛的视力,我们可能不一致。单眼(单眼使用)显微镜不需要屈光度。旋转双目显微镜(瞳距调节)允许不同的个人的眼睛之间的距离不同。

物镜的显微镜的的主光学透镜上。它们的范围从4倍到100倍,通常包括三个,四个或五个镜片上大多数显微镜。物镜可以向前或后面对。

消防水枪安置的物镜。物镜是暴露的,被安装在一个旋转的转塔,所以可以很方便地选择不同的物镜。标准的物镜包括:4X,10X,40X和100X,虽然不同功率的物镜是。

显微镜的结构及调节.ppt

显微镜的结构及调节.ppt

显微镜下的影像:上下左右 相反
标本
Fra Baidu bibliotek
• 显微镜视野
• 将要观察的标本移到视野的中央
思考题
显微镜的放大倍数= 目镜 放大倍数 × 物镜 放大倍数
1.目镜:___螺旋,放大倍数越 , 镜头越短 2.物镜: 螺旋,放大倍数 越 ,镜头越长
3.放大倍数越大,所观察到的物像数 目越 ,视野越 。
随堂练习
1.当你开始用低倍物镜观察自制的装片时,如果发现视 野中有一异物,移动装片,异物并不动,转动高倍物镜后, 异物仍在。这异物可能在( ) A. 反光镜上 B . 装片上 C . 物镜上 D . 目镜上
2.如果载玻片上是“b”,那么在视野中看到的是( )
A. b
B. d
C. p
D. q
3.在显微镜下观察,若要看清被观察物的左下方,请问 玻片应往哪个方向移动? ( )
右手握左手托略偏左安目镜低倍镜左眼看右眼睁转反光看物镜下镜筒左眼看上镜筒先粗调后细调取标本取目镜物镜外下镜筒竖反光放回箱压玻片对准通光孔1
显微镜的结构 与调节
一 、显微镜的结构
目镜
• 目镜
物镜
• 高倍镜
光圈
3
1
4
2
5
6 11
7 8
9
10
12
13
14
思考题

显微镜结构图及使用方法ppt课件

显微镜结构图及使用方法ppt课件
Fra Baidu bibliotek
3.显微镜的使用 注意事项:先低后高(换高后只能用细准焦螺 旋!)先放低镜筒,再向上调节 成像规律:上下、左右颠倒(如何移动玻片) 变化规律:图像变大、数量减少、视野变暗 放大倍数:物x目 指的是长度上的放大倍数 高放大倍数的表现: 目镜越短,物镜越长,物镜距离玻片越近 (目短物长距离近) 想要看到的数量多呢?
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
一)取 镜安放:
二)对光
1、右手握住镜臂,左手托住镜座; 2、轻拿轻放,并略偏左; 3、装好目镜和物镜。 1、扭动转换器,使镜头(低倍镜)、镜筒和通 光孔成一直线;
2、根据光线强弱,调节反光镜和遮光器(光圈)
三)放置标本:
玻片标本放置要正对通光孔的中央,用 压片夹固定
四)调焦观察 调焦、调整玻片(重点注意事项)
1、将显微镜外表擦拭干净
五)善后整理
2、转动转换器,把两物镜偏到旁边,并 下调镜筒至最低,送回镜箱。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能

显微镜的结构和使用27张PPT

显微镜的结构和使用27张PPT
粗调焦旋钮,否则易压 碎盖玻片并损伤镜头)
低倍显微镜下和高倍显微镜下 10x10 10x40 比较
五、整理与存放
1、观察完毕,先提升镜筒,取下玻片标本 2、用纱布将显微镜外表擦拭干净 3、转动转换器,使两个物镜伸向前方(呈 八字型),将镜筒缓慢降至最低 4、将反光镜放在直立的位置 5、将显微镜放回原处
显 微 镜 的 成 像
光线→反光镜→遮光器(光圈)→通光孔→透明标本→物镜(放 大成倒立实像)→镜筒→目镜(放大成虚像)→眼
特别提示:显微镜最重要的部分是物镜和目镜,观察标本时,必 须使目镜,物镜,通光孔,光圈在一条直线上。
使用显微镜

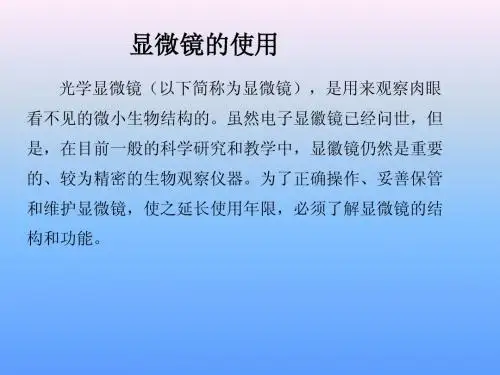

显微镜的使用
——————使用显微镜的操作步骤
(1)低倍镜的使用: 取镜 → 安放→ 对光→ 安放装片→ 调焦→ 观察 (2)高倍镜的使用: 在低倍镜下确定目标
注意:此时眼 睛一定要看着 物镜!
左眼向目镜内 看,同时逆时针方 向转动粗准焦螺旋, 使镜筒缓缓上长升 直到看清物像为止。 再略微转动细准焦 螺旋,使看到的物 像更加清晰
四、高倍镜观察 把要放大观察的物像移 至视野中央。 转动转换器,换成高倍 镜。

只需略微调动细准焦
螺旋,直到看清楚材 料为止。(切勿使用
移动装片,使用目标位于视野中央 转动转换器,换用高倍镜
调焦(转动细准焦螺旋。 视野暗可调节反光镜或光圈)

显微镜结构图及使用方法ppt课件

显微镜结构图及使用方法ppt课件
1
粗准焦螺旋 9
细准焦螺旋
10
镜臂
11
通光孔 12
压片夹
13
镜柱
14
1 目镜
2
镜筒
3 转换器
4 物镜
5 载物台
6
遮光器 7 反光镜
8 镜座 2
实验一 显微镜的结构和使用
(用眼观察的镜头)
(使物像清晰) (使物像更清晰)
(握镜的部位)
(支持镜柱以 上的部件)
(连接目镜和物镜) (安装物镜)
(接近物体的镜头)
15
三、观察
把所要观察的 玻片标本放在 载物台上,用 压片夹压住, 标本要正对通 光孔
16
左眼向目镜 内看,同时逆时针 方向转动粗焦螺旋, 使镜筒缓缓上长升 直到看清物像为止。 再略微转动细准焦 螺旋,使看到的物
像更加清晰
17
四、收镜
1、观察完毕,先提升镜筒,取下玻 片标本 2、用纱布将显微镜外表擦拭干净 3、转动转换器,使两个物镜伸向前 方,将镜筒缓慢降至最低 4、将反光镜放在直立的位置 5、将显微镜放回原处
4.当显微镜视野很暗,影响观察时,应调节光亮程度,
此时应采取的措施是( C )
A.缩小光圈
B.换高倍物镜
C.选用凹面镜反光 D.调节准焦螺旋
5.显微镜放大倍数的计算方法是( C )
A.以目镜倍数为准

显微镜结构图及使用方法课件

显微镜结构图及使用方法课件
通过显微镜,生物学家可以观察到微生物的形态、大小、染色特性 等,进而对微生物进行分类和鉴定。
分析组织样本
显微镜可以帮助生物学家分析各种组织样本,如肌肉、神经、皮肤 等,以便研究其结构和功能。
在医学中的应用
观察病理样本
显微镜可以用于观察病理样本,如肿瘤、炎症等 ,以便医生对疾病进行诊断和治疗。
分析血液样本
显微镜使用的注意事项
保护光学系统
避免用手触摸透镜和反光镜,以免污染光学表面。禁止将 样品直接放在载物台上,以免对载物台和样品造成污染。
避免强烈震动
强烈震动可能会影响显微镜的精度和使用效果。应避免在 运输和使用过程中受到强烈的震动。
保持清洁
使用干净的擦镜纸擦拭镜头,以保持镜头清晰。定期清洁 显微镜的各个部件,特别是载物台、粗调焦轮、微调焦轮 等。
03
镜筒
容纳目镜和物镜的管状结构,方便观察者通 过目镜观察样品。
源自文库05
02
物镜
靠近样品的一组透镜,将样品放大并传递给 目镜。
04
光圈
调节光线的开口大小,以控制图像的 亮度。
06
镜座
支撑显微镜的基础结构,通常包含一些附件如 反光镜等。
03
显微镜使用方法
显微镜的正确放置方法
位置选择
显微镜应放置在离光源适 中距离的位置,保证光线 充足。
清洁调节器

显微镜结构图及使用方法

显微镜结构图及使用方法

8.某同学在用显微镜观察标本时,发现 视野中总有污物存在,移动玻片时污 物不动;换上高倍物镜,污物仍存在, 那么污物在( ) D A、玻片上 B、物镜上 C、反光镜上 D、目镜上
三、观察
把所要观察的 玻片标本放在 载物台上,用 压片夹压住, 标本要正对通 光孔
左眼向目镜 内看,同时逆时针 方向转动粗焦螺旋, 使镜筒缓缓上长升 直到看清物像为止。 再略微转动细准焦 螺旋,使看到的物 像更加清晰
四、收镜
1、观察完毕,先提升镜筒,取下玻 片标本 2、用纱布将显微镜外表擦拭干净 3、转动转换器,使两个物镜伸向前 方,将镜筒缓慢降至最低 4、将反光镜放在直立的位置 5、将显微镜放回原处
归纳显微镜的使用方法和正确的操作步骤
一、取镜和安放
右手握住镜臂,左手托 住镜座
把显微镜放在实验台距边缘7 厘米左右处,略偏左,安装 好目镜
请你指出使用显微镜操作中不规范的地方。
二、学习使用显微镜
2.对光:升—转—看—调
①转动粗准焦螺旋,使镜筒上升约2厘米; ②转动转换器(转动转换器的转动板,不要 用手直接推物镜),使低倍物镜对准通光孔 (物镜的前端与载物台要保持2厘米的距离)。 ③把一个合适的光圈对准通光孔。左眼注视 目镜内(右眼睁开,便于以后 同时画图)。转动 反光镜,使光线通过通光孔反射到镜筒内。通 过目镜,可以看到白亮的视野。光线强时,用 平面镜;光线弱时,用凹面镜。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3.观察:放—压—降—看—升—调
把印有“e” 字的玻片标本放在载物台上, 使要观察的物像正对通光孔,玻片两端用压 片夹压住。然后从侧面看着物镜,转动 粗准焦螺旋 _________________ ,使镜筒慢慢下降,直 至物镜接近玻片为止(此时眼睛一定要看着 左 眼在目镜中观察,反向 物镜)。用_______ 转动_________________ 粗准焦螺旋 ,使镜筒缓缓上升, 直至看清物像为止。
显微镜的使用步骤
•取镜和安放 •对光
•观察 •收镜
考考你 ?
1、在显微镜下观察印有“F”字的装片,看到 的物像是( D ) A、 B、 C、 D、 2、一物像处于显微镜视野右上方,要使该物像 移至视野的正中央,应向(A )方向推玻片。 A、右上方 B、右下方 C、左上方 D、左下方
例1.当显微镜的目镜为10╳,物镜为10╳时, 在视野直径范围内看到一行相连的8个细胞, 目镜不变,物镜换成40╳时,则在视野中要 看到这行细胞中的 A:2个 B:4个 C:16个 D:32个
粗准焦螺旋 细准焦螺旋 镜臂
11
10
1 9
目镜
2 3 4 5 6 7 8
镜筒 转换器 物镜 载物台 遮光器 反光镜 镜座
通光孔 压片夹 镜柱
13
12
14
实验一 显微镜的结构和使用
(用眼观察的镜头)
(使物像清晰)
(使物像更清晰)
(连接目镜和物镜) (安装物镜)
(放置玻片标本)
(接近物体的镜头) (调节光线强弱) (固定标本) (使光线经过通 光孔反射上来)
三、观察
把所要观察的 玻片标本放在 载物台上,用 压片夹压住, 标本要正对通 光孔
左眼向目镜 内看,同时逆时针 方向转动粗焦螺旋, 使镜筒缓缓上长升 直到看清物像为止。 再略微转动细准焦 螺旋,使看到的物 像更加清晰
四、收镜
1、观察完毕,先提升镜筒,取下玻 片标本 2、用纱布将显微镜外表擦拭干净 3、转动转换器,使两个物镜伸向前 方,将镜筒缓慢降至最低 4、将反光镜放在直立的位置 5、将显微镜放回原处
5、玻片的移动与物像的移动
由于是倒立的像,玻片的移动方向与物像的移动方 向相反。
物 像 偏 左 下 方
结论:物像偏什么 方向,玻片向什么 方向移动
6、视野中污点的判断
转动目镜,污点移动的则污点在目镜上,不动的 不在目镜上。 移动玻片,污点移动的则污点在玻片上,不动的 不在玻片上。 不在目镜、玻片上则在物镜上。 7、物镜和玻片的距离与放大倍数的关系:
物体放大倍数的计算: 显微镜的放大倍数是物镜放大倍数与 目镜的放大倍数的乘积
目镜
物镜

10×
16 ×
10× 40×
二、学习使用显微镜
1.取镜、安放 取镜:右手握住镜臂,左手平托镜座,保持镜体直 立。(特别要禁止单手提着显微镜走,防止目镜从 镜筒中滑脱)。 安放:放置桌边时动作要轻。一般应在身体的前方, 略偏左,镜筒向前,镜臂向后,距桌边7~10 ㎝处, 以便观察和防止掉落。安放目镜。
放大倍数小
Hale Waihona Puke Baidu
放大倍数大
小组互动:
外界光线通过哪些结构到达 我们眼睛的?
反 光 镜 光 圈 通 光 孔 物 镜
镜 筒
目 镜
1.有一台显微镜,它有两个目镜和两个物镜,目镜的放 大倍数分别为5×和15×,物镜的放大倍数分别为 10×和40×。请问,这台显微镜的最大放大倍数是 _______ 。假如现 600 ,最小的放大倍数_______ 50 在观察一个标本,需要放大150×,应该选用的目 5× 镜为__________ ,物镜为_______ 10× 。 2.用下列四组镜头看同一块血液的玻片标本,其中可以 看到血细胞数目最多的一组为( A ) A.目镜——5×,物镜——10× B.目镜——5×,物镜——40× C.目镜——10×,物镜——10× D.目镜——10×,物镜——40×
归纳显微镜的使用方法和正确的操作步骤
一、取镜和安放
右手握住镜臂,左手托 住镜座
把显微镜放在实验台距边缘7 厘米左右处,略偏左,安装 好目镜
请你指出使用显微镜操作中不规范的地方。
二、学习使用显微镜
2.对光:升—转—看—调
①转动粗准焦螺旋,使镜筒上升约2厘米; ②转动转换器(转动转换器的转动板,不要 用手直接推物镜),使低倍物镜对准通光孔 (物镜的前端与载物台要保持2厘米的距离)。 ③把一个合适的光圈对准通光孔。左眼注视 目镜内(右眼睁开,便于以后 同时画图)。转动 反光镜,使光线通过通光孔反射到镜筒内。通 过目镜,可以看到白亮的视野。光线强时,用 平面镜;光线弱时,用凹面镜。
3.在载玻片上写下一个小小的字母“d”,用显微镜观 察时,会看到放大的图像形状是 ) D( A. b B. d C. q D. p 4.当显微镜视野很暗,影响观察时,应调节光亮程度, 此时应采取的措施是( C ) A.缩小光圈 B.换高倍物镜 C.选用凹面镜反光 D.调节准焦螺旋 5.显微镜放大倍数的计算方法是( C ) A.以目镜倍数为准 B.以物镜倍数为准 C.目镜与物镜倍数的乘积 D.目镜与物镜倍数之和
二、对光
转动转换器,使 低倍物镜对准通 光孔(注意不要 用手扳物镜!)
把一个最大的光圈 对准通光孔,左眼 注视目镜,右眼睁 开,同时用两手转 动反光镜,使光线 通过通光孔反射到 镜筒内。直到整个 视野呈雪白色为止
火眼金睛:在显微镜下观察物像时,眼睛与镜筒 之相关位置应是下列哪一幅图?
A
B
C
D
二、学习使用显微镜
例2.“b”字放在显微镜下观察,视野内看到 A: b B: d C: q D: p
你来答:
1.有一台光学显微镜的镜盒里有4个镜头,甲、 乙一端有螺纹,甲较长,乙较短;丙、丁无 螺纹,丙较长,丁较短,若要在视野中看到 较多的细胞,宜选用(C ) A.甲/丙 B.甲/乙 C.乙/丙 D.乙/丁 2.甲同学看清高倍镜下物像后,乙同学却看 不清楚物像,乙同学应调节( B) A.粗准焦螺旋 B.细准焦螺旋 C.物镜 D.反光镜
(稳定镜身)
(握镜的部位) (支持镜柱以 上的部件)
目镜与物镜的比较
放大倍数
透镜
放大倍数 10x 12.5x
镜头长度
长 短
透镜大小
大 小
目镜与物镜的比较
放大倍数 镜 口 率
镜筒长度
盖 玻 片 厚 度
放 大 倍 数 10x
镜 头 长 度

透 镜 大 小

40x
长 小
显微镜基础知识和应用
1、放大倍数=目镜x物镜 2、显微镜放大的长度或宽度,而不是面积。 3、放大倍数变大 视野中细胞数目变少 有两种情况: 扩大4倍 10x10 10x40 细胞单行排列 8 除以扩大的倍数(4) 细胞均匀分布 64 除以扩大的倍数的平方(42)
