三层交换机解决VLAN之间的通信问题

8
任务6：解决VLAN之间的通信问题
——使用三层交换机解决VLAN之间的通信问题（10）第五步，在每台接入交换机上配置Trunk口、给相应VLAN分配端口成员，以研发部、供应部的接入交换机为例。
第六步，配置各个VLAN中计算机的IP地址、子网掩码和默认网关。以研发部的一台计算机为例。
IP 地址为分配给研发部的地址之一，如 192.168.0.129 ，子网掩码 255.255.255.224，网关为192.168.0.158。
任务6：解决VLAN之间的通信问题
——使用三层交换机解决VLAN之间的通信问题（2）
❖三层交换机是将二层交换机与路由器有机结合的网络设备，它既可以完成二层交换机的端口交换功能，又可完成路由器的路由功能。
❖进入三层交换机的数据帧，如果源和目的MAC地址在同一个VLAN，数据交换会采用二层交换方式；如果源和目的MAC地址不在同一个VLAN，则会将数据帧拆封后交给网络层去处理，经过路由选择后，转发到相应的端口。
192.168.0.254
6
任务6：解决VLAN之间的通信问题
——使用三层交换机解决VLAN之间的通信问题（8）
第二步，三层交换机使用F0/1-F0/7口连接各部门接入交换机，配置这些端口为Trunk口。并配置VTP协议，配置VTP修剪，创建VLAN。
❖因为不是所有的交换机都需要所有的VLAN信息，所以多余的VLAN信息需要动态修剪掉，这样可以节约 Trunk 链路的带宽。修剪只需要在 VTP服务器上设置。
192.168.0.126
192.168.0.128 255.255.255.224
192.168.0.158

利用三层交换机实现不同VLAN间通信

利用三层交换机实现不同VLAN间通信三层交换机是一种在OSI模型中工作在网络层的网络设备，可以实现不同VLAN间的通信。

使用三层交换机实现不同VLAN间通信可以提高网络的灵活性和安全性，并且可以减少广播和冲突，提高网络的性能。

在实现不同VLAN间通信时，首先要进行VLAN的划分和配置。

一般情况下，一个交换机可以划分为多个VLAN，每个VLAN可以包含不同的主机。

每个VLAN都有自己的VLANID，并且相互之间是隔离的。

在交换机上设置VLANID，并将相应的端口划分到对应的VLAN。

三层交换机可以通过路由器功能实现不同VLAN之间的通信。

一种常用的方法是使用三层交换机的SVI（Switch Virtual Interface），也就是虚拟交换机接口。

SVI是一个虚拟接口，可以作为一个虚拟的路由器接口来连接不同的VLAN。

在配置SVI之前，需要在三层交换机上启用路由功能。

不同厂商的交换机配置方法可能不同，但基本上都需要在交换机的配置界面中进行相应的设置。

启用路由功能后，可以通过配置SVI来实现不同VLAN之间的通信。

配置SVI时，需要给SVI分配一个IP地址，并将其与相应的VLAN关联。

这样，SVI就成为了该VLAN内的默认网关。

配置SVI之后，可以在交换机上配置静态路由或动态路由协议，以实现不同VLAN之间的通信。

静态路由可以手动配置，动态路由则是通过交换机自动学习和更新路由表。

当数据包从一个VLAN的主机发送到另一个VLAN时，数据包首先发送到交换机上的SVI。

SVI根据路由表中的路由信息，将数据包转发到目标VLAN的SVI上，然后再将数据包转发到目标VLAN的主机。

除了使用SVI，还可以使用VLAN间路由功能来实现不同VLAN之间的通信。

VLAN间路由是在三层交换机上配置的一种特殊的端口，用于连接不同的VLAN。

通常情况下，需要在交换机上配置子接口，每个子接口都与一个特定的VLAN相连。

子接口可以配置不同的IP地址，并与相应的VLAN关联。

三层交换机实现VLAN间通信

三层交换机实现VLAN间通信1. 引言1.1 三层交换机实现VLAN间通信三层交换机是现代网络中的重要设备，可以实现不同VLAN之间的通信。

在传统的二层交换机中，不同VLAN之间是无法直接通信的，需要通过路由器进行通信，这样会增加网络的复杂度和延迟。

而三层交换机则可以在同一设备内实现不同VLAN之间的通信，提高了网络的效率和性能。

三层交换机实现VLAN间通信具有重要意义，可以提高网络的灵活性和效率，简化网络管理和维护。

随着网络规模的不断扩大和复杂度的增加，三层交换机将在未来的网络中扮演更加重要的角色，成为网络架构中不可或缺的一部分。

2. 正文2.1 介绍三层交换机的基本原理三层交换机是一种网络设备，它结合了交换机和路由器的功能。

在传统的网络环境中，二层交换机只能在同一个VLAN内进行通信，无法实现不同VLAN之间的通信。

而三层交换机则可以通过具备路由功能的接口，实现不同VLAN之间的通信。

三层交换机的基本原理是利用IP地址进行数据包的转发和路由。

当数据包从一个VLAN的主机发送到另一个VLAN的主机时，三层交换机会根据数据包中的目标IP地址，将数据包进行路由转发到目标VLAN内的主机。

这样就实现了不同VLAN之间的通信。

与二层交换机相比，三层交换机具有更高级的功能和更复杂的工作原理。

它可以实现更加灵活的网络拓扑结构，并且可以支持更多的网络服务和功能。

三层交换机还可以配合路由器使用，实现更加复杂和高效的网络管理和数据传输。

三层交换机的基本原理是通过结合交换机和路由器的功能，利用IP地址进行数据包的转发和路由，实现不同VLAN之间的通信。

这种技术在现代网络环境中起着至关重要的作用，为网络管理员提供了更多的选择和灵活性。

2.2 讨论VLAN的概念和作用VLAN即虚拟局域网，是一种将局域网络虚拟化的技术。

通过VLAN，可以将同一台交换机上的不同端口分割成不同的逻辑网络，实现不同VLAN之间的隔离和通信。

三层交换机实现vlan间通信工作原理

三层交换机实现vlan间通信工作原理
三层交换机实现VLAN间通信的工作原理如下：
1. 利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。

2. 三层交换机给接口配置IP地址，采用SVI（交换虚拟接口）的方式实现VLAN间互连。

SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP 地址。

3. 三层交换机通过直连路由实现不同VLAN之间的互相访问。

为三层设备的接口配置IP地址，并且激活该端口，三层设备会自动产生该接口IP所在网段的直连路由信息。

4. 在交换网络中，通过VLAN对一个物理网络进行了逻辑划分，不同的VLAN之间是无法直接访问的，必须通过三层的路由设备进行连接。

一般利用路由器或三层交换机来实现不同VLAN之间的互相访问。

以上是三层交换机实现vlan间通信的工作原理，仅供参考，建议咨询专业人士获取更多信息。

三层交换机vlan间路由原理

三层交换机vlan间路由原理
三层交换机是一种在局域网中实现 VLAN 间路由的网络设备。

它能够在不同的 VLAN 之间提供互通的能力，实现不同子网之间的数据转发和通信。

三层交换机通过将不同 VLAN 的数据包转发到正确的目的地来实现 VLAN 间的路由。

当一个数据包从一个 VLAN 发出并传入三层交换机时，交换机根据目标IP 地址来决定数据包的下一个目的地。

它使用路由表来确定应该将数据包发送到哪个 VLAN，并相应地更新数据包的 VLAN 标签。

三层交换机还可以使用虚拟局域网接口（SVI）来进行 VLAN 间的路由。

SVI 是三层交换机上配置的虚拟接口，它代表一个 VLAN。

三层交换机可以为每个VLAN 配置一个 SVI，并通过这些 SVI 实现数据包的路由和转发。

三层交换机使用基于 IP 的路由协议，如 OSPF、EIGRP 或静态路由，来决定数据包的路由路径。

它从与其他网络设备交换的路由信息中学习到的目的地网络和最佳路径，可以有效地选择数据包的下一跳。

三层交换机还支持网络地址转换（NAT），可以将内部网络的私有 IP 地址转换为公共 IP 地址，以便实现与外部网络的通信。

这种转换确保内部数据包能够安全地进出网络边界。

总之，三层交换机通过使用 VLAN 间的路由功能，可以实现不同子网之间的互通和数据转发。

它使用路由表、SVI 和路由协议来决定数据包的路由路径，同时支持网络地址转换，为网络提供更大的灵活性和扩展性。

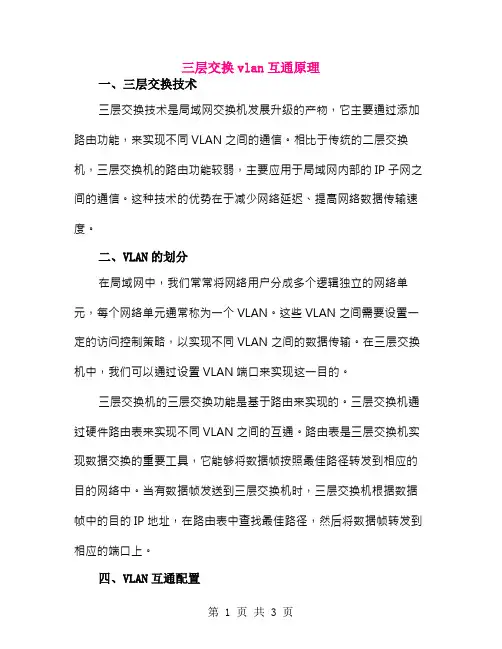

三层交换vlan互通原理

三层交换vlan互通原理一、三层交换技术三层交换技术是局域网交换机发展升级的产物，它主要通过添加路由功能，来实现不同VLAN之间的通信。

相比于传统的二层交换机，三层交换机的路由功能较弱，主要应用于局域网内部的IP子网之间的通信。

这种技术的优势在于减少网络延迟、提高网络数据传输速度。

二、VLAN的划分在局域网中，我们常常将网络用户分成多个逻辑独立的网络单元，每个网络单元通常称为一个VLAN。

这些VLAN之间需要设置一定的访问控制策略，以实现不同VLAN之间的数据传输。

在三层交换机中，我们可以通过设置VLAN端口来实现这一目的。

三层交换机的三层交换功能是基于路由来实现的。

三层交换机通过硬件路由表来实现不同VLAN之间的互通。

路由表是三层交换机实现数据交换的重要工具，它能够将数据帧按照最佳路径转发到相应的目的网络中。

当有数据帧发送到三层交换机时，三层交换机根据数据帧中的目的IP地址，在路由表中查找最佳路径，然后将数据帧转发到相应的端口上。

四、VLAN互通配置在三层交换机中配置VLAN互通需要设置以下步骤：1. 配置IP地址和默认路由：在三层交换机上配置一个公共的IP 地址和默认路由，使得各个VLAN之间可以通过三层交换机访问外网。

2. 划分VLAN并设置VLAN端口：根据不同的需求，将三层交换机上的端口划分为不同的VLAN端口。

在配置过程中，需要确保每个VLAN之间的通信不被其他VLAN干扰。

3. 配置路由协议：常见的路由协议包括RIP和OSPF等。

在三层交换机上配置相应的路由协议，使得各个VLAN之间可以通过路由来实现互通。

4. 配置安全策略：为了保障网络安全，需要在三层交换机上配置相应的安全策略，如访问控制列表等，以限制不同VLAN之间的访问权限。

五、三层交换vlan互通常见问题及解决方案1. VLAN间无法互通：首先检查三层交换机的配置是否正确，确保VLAN端口划分正确，并配置了正确的路由协议和安全策略。

三层交换机进行VLAN处理过程详解

三层交换机进行VLAN处理过程详解1.VLAN的创建：首先，管理员需要在三层交换机上创建不同的VLAN。

每个VLAN都有一个唯一的标识符，称为VLANID。

管理员可以根据网络的需求创建不同的VLAN，并将端口分配给相应的VLAN。

2.VLAN的划分：在创建VLAN之后，管理员需要将不同的端口划分到相应的VLAN中。

这样，同一VLAN中的设备可以通过交换机进行通信，而不同VLAN中的设备之间需要经过交换机进行路由。

3.子接口的创建：为了实现不同VLAN之间的路由，管理员需要在三层交换机上创建子接口。

子接口相当于在交换机上创建了多个逻辑接口，每个子接口对应一个VLAN。

4.子接口的配置：对于每个子接口，管理员需要为其配置相应的IP地址和子网掩码。

这样，三层交换机就知道如何将数据包从一个VLAN路由到另一个VLAN。

5.交换机的路由配置：为了使三层交换机能够正确地路由数据包，管理员需要对交换机进行路由配置。

这包括设置默认网关和静态路由等。

6.VLAN间的通信：一旦上述配置完成，不同VLAN的设备就可以进行通信了。

当一个设备发送数据包到另一个VLAN时，数据包首先到达三层交换机。

交换机根据数据包的目的IP地址和子接口的配置将数据包路由到相应的VLAN。

7.VLAN的隔离：三层交换机可以通过VLAN的隔离来提高网络的安全性。

通过配置ACL（访问控制列表）和端口隔离等功能，管理员可以实现不同VLAN之间的隔离，从而防止未经授权的访问和数据泄露。

8. VLAN的互连：在一些情况下，不同楼层或不同地点的交换机之间需要进行VLAN的互连。

这可以通过将两个交换机之间的端口配置为"trunk"模式来实现。

在trunk模式下，交换机可以传输多个VLAN的数据包。

总结起来，三层交换机进行VLAN处理的过程包括VLAN的创建和划分、子接口的创建和配置、交换机的路由配置、VLAN间的通信、VLAN的隔离和VLAN的互连。

三层交换机实现VLAN间通信

三层交换机实现VLAN间通信【摘要】本文将介绍三层交换机实现VLAN间通信的重要性、VLAN的概念和作用以及三层交换机的作用与特点。

重点探讨三层交换机如何实现不同VLAN间的通信，包括实现原理、技术和配置步骤。

还会讨论三层交换机如何处理不同VLAN之间的数据包，以及可能遇到的问题及解决方法。

结论部分将总结三层交换机实现VLAN间通信的重要性，并展望其在网络通信中的发展前景。

最后强调三层交换机在实现VLAN 间通信中的重要作用和意义，为读者提供深入了解和应用该技术的基础。

【关键词】三层交换机、VLAN、通信、实现、原理、技术、配置、数据包处理、问题、解决方法、重要性、发展前景、作用、意义1. 引言1.1 介绍三层交换机实现VLAN间通信的重要性三层交换机实现VLAN间通信的重要性在于可以实现不同VLAN 之间的数据隔离和流量控制，确保数据传输的安全性和可靠性。

通过利用三层交换机，网络管理员可以根据需要将不同用户或设备划分到不同的VLAN中，实现对不同用户群体的管理和维护。

三层交换机还可以帮助网络管理员实现更加灵活的网络拓扑结构，提高网络的可扩展性和可管理性。

1.2 说明VLAN的概念和作用虚拟局域网（Virtual Local Area Network，VLAN）是一种将局域网内的设备逻辑上分组的技术。

通过VLAN，可以实现将一个物理网络划分为多个逻辑网络，不同VLAN内的设备之间可以进行通信，而不同VLAN之间的设备则无法直接通信。

VLAN的作用在于提高网络安全性和管理效率。

通过将网络划分为不同的VLAN，可以实现对不同用户或设备的隔离，从而增强网络安全性。

将公司的管理人员、销售人员和技术人员分别放在不同的VLAN中，可以避免他们之间的直接通信，从而减少潜在的安全风险。

VLAN还可以提高网络管理效率，因为管理员可以更容易地对不同VLAN内的设备进行管理和配置。

VLAN是一种重要的网络技术，可以帮助组织提高网络安全性和管理效率。

实验二跨交换机实现VLAN利用三层交换机实现VLAN间路由

实验二跨交换机实现VLAN利用三层交换机实现VLAN间路由VLANs（虚拟局域网）是一种在物理网络上划分逻辑网络的技术，能够将一个大型的局域网划分为多个较小的逻辑网络。

在本实验中，我们将探讨如何利用三层交换机实现VLAN之间的路由。

第一步：配置实验环境首先，我们需要搭建一个包含两个交换机的实验环境。

使用两台交换机，分别为交换机A和交换机B。

将两台交换机连接起来，可以使用一根网线连接两台交换机的一个端口。

第二步：创建VLAN在交换机A上创建两个VLAN，分别为VLAN10和VLAN20。

在交换机B上同样创建两个VLAN，也为VLAN10和VLAN20。

在每个交换机上配置VLAN的名称和VLAN号码。

第三步：配置端口和VLAN间的关联在交换机 A 上，将连接交换机 B 的端口设置为 trunk 端口。

然后，在交换机 A 上将 VLAN 10 和 VLAN 20 都关联到 trunk 端口。

同样，在交换机 B 上将 VLAN 10 和 VLAN 20 都关联到 trunk 端口。

第四步：配置三层交换机在交换机A上，将其中一个接口设置为三层交换机的端口，并将此端口分配给VLAN10。

同样，在交换机B上也将一个接口设置为三层交换机的端口，并将此端口分配给VLAN20。

第五步：配置路由在交换机A上，配置路由，将VLAN10和VLAN20进行路由。

在交换机B上也需要进行同样的配置。

第六步：测试现在可以测试VLAN之间的路由是否成功。

连接两台主机至交换机A 的接口和交换机B的接口，确保每台主机都在不同的VLAN中。

在主机A上，配置IP地址为VLAN10子网的IP地址，如192.168.10.2、在主机B上，配置IP地址为VLAN20子网的IP地址，如192.168.20.2然后尝试从主机 A ping 主机 B，如果能够成功得到回应，则表示VLAN 之间的路由成功实现。

总结：在本实验中，我们使用两个交换机和一个三层交换机搭建了一个VLAN间路由的环境。

三层交换机实现VLAN间通信

三层交换机实现VLAN间通信1. 引言1.1 介绍三层交换机的概念三层交换机是一种能够在网络中实现路由功能的网络设备。

它不仅可以进行数据转发，还可以根据网络层的信息进行路由决策，实现不同VLAN间的数据通信。

三层交换机通常集成了路由器和交换机的功能，能够在不同的VLAN中转发数据，并根据需要进行跨网络通信。

三层交换机通过学习不同网络中的MAC地址和IP地址，可以将数据包转发到目标VLAN的设备上，从而实现不同VLAN间的通信。

与传统交换机相比，三层交换机能够更加智能地控制数据的转发路径，提高网络的性能和安全性。

三层交换机的概念在现代网络中扮演着重要的角色，特别是在大型企业网络中。

它能够实现灵活的网络拓扑结构和高效的数据转发，为企业提供了更加稳定和安全的网络环境。

通过三层交换机实现VLAN 间通信，可以实现不同部门、不同项目组之间的独立网络通信，提高网络的可管理性和安全性。

1.2 介绍VLAN的概念Virtual Local Area Network（虚拟局域网，VLAN）是一种网络技术，它将一个物理上的局域网分成多个逻辑上的局域网，不同的VLAN之间相互隔离，实现了逻辑隔离和安全性的目的。

VLAN的概念可以让网络管理员按照不同的需求和功能，将网络设备划分到不同的逻辑网段。

比如在一个公司的网络中，可以将财务部门的设备划分到一个VLAN中，将研发部门的设备划分到另一个VLAN 中，这样不同部门之间的数据通信就可以实现逻辑隔离，提高网络的安全性和管理效率。

通过VLAN的划分，企业可以实现不同部门或者不同业务之间的隔离，避免不必要的数据泄露和冲突，同时也可以根据业务需求对网络流量进行灵活控制和管理。

VLAN技术可以帮助企业提高网络性能，优化网络资源的分配，同时还可以简化网络的管理和维护工作。

VLAN的概念是基于逻辑划分和隔离的网络设计原则，它为网络管理提供了更大的灵活性和安全性。

在实际的网络部署中，VLAN技术已经成为了企业网络中不可或缺的一部分。

H3C S5500三层交换机划分Vlan与H3C路由组网

H3C S5500三层交换机划分Vlan与H3C路由组网基本属性：vlan特性：三层互通，两层隔离。

三层交换机不同vlan之间默认是互通的，两次交换机不同vlan是隔离的。

vlan IP：就是定义一个vlan下所有机器的网关地址，该vlan下的机器网关必须是这个IP。

接口：就是交换机后面可以插网线的端口，可以设置为Access、Trunk、Hybrid等.注意点：交换机与相关设备（路由、交换机）相连时，建议将接口设置为Trunk口，并且允许相关vlan 通过。

交换机下行连接电脑终端或服务器终端建议将接口设置为Access接口。

定义vlan时，尽量使用24的掩码（255.255.255.0）进行划分，如果存在包含关系vlan之间互连就会有问题，所以尽量不适用大网段。

设置DHCP自动划分IP示例：组网图：1）配置DHCP服务#启用DHCP服务。

<H3C> system-view[H3C] dhcp enable2）配置端口所属VLAN和对应VLAN接口的IP地址，IP地址即是对应VLAN的网关地址[H3C]vlan 5[H3C-vlan5]port GigabitEthernet 1/0/5[H3C-vlan5]quit[H3C]vlan 6[H3C-vlan6]port GigabitEthernet 1/0/6[H3C-vlan6]quit[H3C]vlan 7[H3C-vlan7]port GigabitEthernet 1/0/7[H3C-vlan7]quit[H3C]interface vlan 5[H3C-Vlan-interface5]ip address 192.168.5.254 255.255.255.0[H3C-Vlan-interface5]quit[H3C]interface vlan 6[H3C-Vlan-interface6]ip address 192.168.6.254 255.255.255.0[H3C-Vlan-interface6]quit[H3C]interface vlan 7[H3C-Vlan-interface7]ip address 192.168.7.254 255.255.255.0[H3C-Vlan-interface7]quit3）配置不参与自动分配的IP地址（DNS服务器等，此步为选配）[H3C] dhcp server forbidden-ip 192.168.5.100[H3C] dhcp server forbidden-ip 192.168.6.100[H3C] dhcp server forbidden-ip 192.168.7.1004）配置DHCP地址池5，用来为192.168.5.0/24网段内的客户端分配IP地址。

交换机怎么设置实现三层交换功能

交换机怎么设置实现三层交换功能交换机是网络中非常重要的设备，主要用于局域网中的数据交换。

传统的交换机是二层交换机，主要用于数据链路层的转发，而三层交换机则可以在网络层上实现数据的转发和路由功能。

接下来，我将详细介绍如何设置实现三层交换功能的交换机。

首先，需要说明的是，要实现三层交换功能，必须确保交换机具备三层路由功能的硬件支持。

如果交换机不支持三层功能，那么无论怎样设置都无法实现三层交换功能。

设置三层交换功能的步骤如下：第一步：连接三层交换机和路由器将三层交换机的一个接口连接到路由器的一个接口上，确保能够进行物理连通。

第二步：配置三层交换机的网络接口登录到三层交换机的管理界面，进入接口配置界面，为与路由器相连接的接口设置IP地址和子网掩码。

这些IP地址和子网掩码必须与同一个子网的其他设备相一致，以确保能够进行通信。

第三步：配置三层交换机的默认路由为了实现三层交换机的通信功能，需要设置默认路由。

在三层交换机的管理界面中，找到路由表配置界面，添加一条默认路由项，将下一跳设置为与交换机相连接的路由器的IP地址。

第四步：配置交换机的VLANVLAN是虚拟局域网，可以将不同的接口分为不同的VLAN，实现不同VLAN之间的隔离。

在三层交换机的管理界面中，进入VLAN配置界面，创建所需的VLAN，并将相应的接口加入到对应的VLAN中。

第五步：配置三层交换机的子接口子接口允许三层交换机同时连接到多个不同的子网，实现不同子网之间的转发。

在三层交换机的管理界面中，进入子接口配置界面，为每个需要连接的子网创建一个子接口，并在子接口上配置对应的IP地址和子网掩码。

第六步：配置三层交换机的路由协议路由协议是用于交换和更新路由表的机制。

根据实际情况选择适合的路由协议，如OSPF、RIPv2等，并在三层交换机上进行相应的配置。

第七步：配置三层交换机的ACL和QoS访问控制列表（ACL）用于过滤和限制网络中的数据流，提高网络的安全性。

利用三层交换机实现不同VLAN间通信

利用三层交换机实现不同VLAN间通信三层交换机是一种网络设备，可在不同的VLAN（虚拟局域网）之间提供通信。

为了实现不同VLAN之间的通信，三层交换机使用IP路由跳转数据包，使其能够转发数据包到不同的VLAN之间。

以下是使用三层交换机实现不同VLAN间通信的详细步骤。

1.配置VLAN：首先，您需要在三层交换机上创建并配置VLAN。

每个VLAN代表一个虚拟的局域网，并具有自己的网络范围和IP地址段。

例如，VLAN1可以使用192.168.1.0/24，VLAN2可以使用192.168.2.0/24，以此类推。

确保每个VLAN都有不同的网络范围以避免冲突。

2.配置三层交换机接口：接下来，您需要在三层交换机上配置每个VLAN的接口。

每个接口将被分配给一个特定的VLAN，并且它将成为该VLAN中设备的网关。

在配置接口时，请确保为每个接口设置正确的IP地址，将其分配给对应的VLAN。

3.配置IP路由：为了使不同VLAN之间能够相互通信，需要在三层交换机上配置IP路由。

IP路由表将告诉交换机如何转发数据包到不同的VLAN之间。

您可以使用静态路由或动态路由协议（如OSPF或EIGRP）配置IP路由。

这将使三层交换机能够将数据包路由到相应的目的地。

4.配置访问控制列表（ACL）：为了限制不同VLAN之间的通信，您可以在三层交换机上配置访问控制列表（ACL）。

ACL允许您根据源IP地址、目标IP地址、协议等条件限制数据包的传输。

例如，您可以配置ACL以阻止来自一些VLAN的数据包访问另一个VLAN。

5. 测试和故障排除：在完成上述配置后，您应该测试不同VLAN之间的通信是否正常工作。

确保可以从一个VLAN的设备ping通另一个VLAN的设备，并能够执行其他网络活动（如文件共享或服务访问）。

如果发现问题，可以使用工具如抓包软件（Wireshark）来检查数据包流量，查找潜在的故障原因。

通过以上步骤，您可以利用三层交换机实现不同VLAN之间的通信。

三层交换机实现VLAN间通信

三层交换机实现VLAN间通信现代企业网络中，为了有效管理网络资源和提高网络安全性，常常会对网络进行VLAN 划分。

VLAN（Virtual Local Area Network）是一种逻辑上的局域网络，通过VLAN可以将不同物理位置上的设备组成一个逻辑上的局域网络，从而实现更好的管理和安全控制。

而在实际的网络中，为了不同VLAN间的通信，需要借助三层交换机来实现VLAN间通信。

本文将详细介绍三层交换机实现VLAN间通信的原理和方法。

一、三层交换机的作用在传统的网络中，二层交换机主要负责交换数据帧，根据目标MAC地址将数据帧转发到正确的端口，但它并不理解IP地址和路由信息。

而三层交换机则结合了交换机和路由器的功能，不仅能够根据MAC地址进行转发，还能够根据IP地址和路由表实现数据包的转发和路由选择。

三层交换机在实现VLAN间通信时起到了至关重要的作用。

在VLAN划分的网络中，不同的VLAN被视为不同的逻辑网络，它们之间默认是无法直接通信的。

三层交换机的作用就是要实现不同VLAN之间的通信，它可以基于VLAN和IP地址实现不同VLAN之间的数据包转发。

具体原理如下：1. VLAN划分：需要在三层交换机上进行VLAN的配置，将不同的端口划分到不同的VLAN中，这样可以确保不同VLAN中的设备被隔离开。

2. 路由表配置：接下来，需要在三层交换机上配置路由表，将不同VLAN的IP子网和相应的接口关联起来，这样可以使得三层交换机能够理解不同VLAN之间的路由信息。

3. 跨VLAN通信：通过配置交换机的接口，使得不同VLAN上的设备可以通过三层交换机进行通信。

在数据包进入三层交换机的端口时，根据路由表上的信息，可以将数据包转发到正确的VLAN，并最终实现不同VLAN间的通信。

接下来，我们将详细介绍如何在三层交换机上进行VLAN间通信的配置。

以下以思科公司的三层交换机为例进行说明。

1. 配置VLAN#进入交换机全局模式Switch>enableSwitch#conf t#创建VLAN 10Switch(config)#vlan 10Switch(config-vlan)#name VLAN10Switch(config-vlan)#exit#创建VLAN 20Switch(config)#vlan 20Switch(config-vlan)#name VLAN20Switch(config-vlan)#exit#配置端口划分到不同的VLANSwitch(config)#interface fastethernet 0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface fastethernet 0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exit3. 配置跨VLAN通信Switch(config)#interface fastethernet 0/3Switch(config-if)#switchport mode trunkSwitch(config-if)#switchport trunk allowed vlan 10,20Switch(config-if)#exit四、总结通过三层交换机的VLAN间通信配置，可以实现不同VLAN之间的数据包转发和通信，使得不同VLAN中的设备能够相互访问和通信，同时又能够保持彼此的隔离。

三层交换机简单配置及SVI(VLAN虚接口)

先总结一下，后面的是实验结果：1.二层交换机，只做同网段或同vlan转发功能，要实现vlan间的数据转发需要使用单臂路由，或者使用三层交换机2.在三层交换机上使用ip routing命令将交换机转到三层工作模式3.此时可以在每个vlan上配上不同网段的IP，不同vlan之间的终端设备(如pc)可以通过交换机互相通信(不需指定网关)不知道下面这段话有没有实际意义：如果某些接口所连设备是属于不同vlan(网段)的路由器，[由于路由器的路由功能，不同vlan间路由器不像pc可以ping通，除非进行后面的配置：]，路由器必须加静态路由或者在交换机上和路由器上启动路由协议，如ospf4.还可以将交换机接口配置成三层接口：no switchport，取消命令：switchport成为三层接口后就可以在其上配置IP地址，可以在路由器和交换机上走路由协议来连通不同网段，或在路由器上配静态路由也可以以上2为必做，3为vlan间需要转发数据的场景，4为仅仅把三层交换机当路由器的功能来用3也叫SVI，即VLAN虚接口SW#show ip route*Mar 1 00:05:01.927: %SYS-5-CONFIG_I: Configured from console by consoleDefault gateway is not setHost Gateway Last Use Total Uses InterfaceICMP redirect cache is empty如果没有启动ip routing，则启用路由协议的时候会报错SW(config)#router ospf 100IP routing not enabled开启交换机三层功能：SW(config)#ip routingSW#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setSW(config)#int fa 0/0SW(config-if)#ip address 10.0.0.1 255.255.255.0% IP addresses may not be configured on L2 links.配成三层交换机后，端口可以打no switchport将二层端口变为三层端口SW(config-if)#no switchport注：如果使用了这条命令，switchport mode access(trunk)不可用，要使用的话必须用switchport 命令改回来SW(config-if)#ip address 10.0.0.1 255.255.255.0SW(config-if)#endSW#show ip route10.0.0.0/24 is subnetted, 2 subnetsC 10.1.2.0 is directly connected, FastEthernet0/1C 10.0.0.0 is directly connected, FastEthernet0/0成为三层交换机后路由表也有了信息三层交换机也可以走ospf等路由协议与路由器连接口不一定要启用no switchport也可以用svi，svi也是一个3层概念的接口IP地址配在VLAN上：SW#vlan databaseSW(vlan)#vlan 2 name V2VLAN 2 modified:Name: V2SW(vlan)#vlan 3 name V3VLAN 3 added:Name: V3SW(vlan)#exitSW#conf tSW(config)#int vlan 2SW(config-if)#ip address 10.0.0.1 255.255.255.0SW(config)#int vlan 3SW(config-if)#ip address 10.0.1.1 255.255.255.0R2#ping 10.0.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds:.....Success rate is 0 percent (0/5)因为是用3640模块模拟的PC机，没有把3640的路由功能关闭，ip deflaut-getway不起作用(未验证)，造成ping不通，关掉即可ping通：R2(config)#no ip routing如果不关闭R2、R4路由功能，可以在R2、R4上加静态路由，或者在网络中走ospf等路由协议也可行，IP配在VLAN上一样可以正确传输路由信息。

H3C三层交换机VLAN配置实例

H3C三层交换机VLAN配置实例<H3C><H3C>dis cu#sysname H3C#radius scheme system#domain system#acl number 2011rule 0 denyrule 1 permit source 172.16.11.0 0.0.0.255 acl number 2012rule 0 denyrule 1 permit source 172.16.12.0 0.0.0.255 acl number 2013rule 0 denyrule 1 permit source 172.16.13.0 0.0.0.255 acl number 2021rule 0 denyrule 1 permit source 172.16.21.0 0.0.0.255 acl number 2022rule 0 denyrule 1 permit source 172.16.22.0 0.0.0.255 acl number 2023rule 0 denyrule 1 permit source 172.16.23.0 0.0.0.255 acl number 2031rule 0 denyrule 1 permit source 172.16.31.0 0.0.0.255 acl number 2032rule 0 denyrule 1 permit source 172.16.32.0 0.0.0.255 acl number 2033rule 0 denyrule 1 permit source 172.16.33.0 0.0.0.255 acl number 2041rule 0 denyrule 1 permit source 172.16.41.0 0.0.0.255 acl number 2042rule 0 denyrule 1 permit source 172.16.42.0 0.0.0.255 acl number 2043rule 0 denyrule 1 permit source 172.16.43.0 0.0.0.255 acl number 2080rule 0 denyrule 1 permit source 172.16.80.0 0.0.0.255 #vlan 1#vlan 11#vlan 12#vlan 13#vlan 21#vlan 22#vlan 23#vlan 31#vlan 32#vlan 33#vlan 41#vlan 42#vlan 43#vlan 80#interface Aux1/0/0#interface Ethernet1/0/1port link-type hybridport hybrid vlan 1 11 untaggedport hybrid pvid vlan 11packet-filter inbound ip-group 2011 rule 0packet-filter inbound ip-group 2011 rule 1 #interface Ethernet1/0/2port link-type hybridport hybrid vlan 1 12 untaggedport hybrid pvid vlan 12packet-filter inbound ip-group 2012 rule 0 packet-filter inbound ip-group 2012 rule 1 #interface Ethernet1/0/3port link-type hybridport hybrid vlan 1 13 untaggedport hybrid pvid vlan 13packet-filter inbound ip-group 2013 rule 0 packet-filter inbound ip-group 2013 rule 1 #interface Ethernet1/0/4port link-type hybridport hybrid vlan 1 21 untaggedport hybrid pvid vlan 21packet-filter inbound ip-group 2021 rule 0 packet-filter inbound ip-group 2021 rule 1 #interface Ethernet1/0/5port link-type hybridport hybrid vlan 1 22 untaggedport hybrid pvid vlan 22packet-filter inbound ip-group 2022 rule 0 packet-filter inbound ip-group 2022 rule 1 #interface Ethernet1/0/6port link-type hybridport hybrid vlan 1 23 untaggedport hybrid pvid vlan 23packet-filter inbound ip-group 2023 rule 0 packet-filter inbound ip-group 2023 rule 1 #interface Ethernet1/0/7port link-type hybridport hybrid vlan 1 31 untaggedport hybrid pvid vlan 31packet-filter inbound ip-group 2031 rule 0 packet-filter inbound ip-group 2031 rule 1 #interface Ethernet1/0/8port link-type hybridport hybrid vlan 1 32 untaggedport hybrid pvid vlan 32packet-filter inbound ip-group 2032 rule 0 packet-filter inbound ip-group 2032 rule 1 #interface Ethernet1/0/9port link-type hybridport hybrid vlan 1 33 untaggedport hybrid pvid vlan 33packet-filter inbound ip-group 2033 rule 0 packet-filter inbound ip-group 2033 rule 1 #interface Ethernet1/0/10port link-type hybridport hybrid vlan 1 41 untaggedport hybrid pvid vlan 41packet-filter inbound ip-group 2041 rule 0 packet-filter inbound ip-group 2041 rule 1 #interface Ethernet1/0/11port link-type hybridport hybrid vlan 1 42 untaggedport hybrid pvid vlan 42packet-filter inbound ip-group 2042 rule 0 packet-filter inbound ip-group 2042 rule 1 #interface Ethernet1/0/12port link-type hybridport hybrid vlan 1 43 untaggedport hybrid pvid vlan 43packet-filter inbound ip-group 2043 rule 0 packet-filter inbound ip-group 2043 rule 1 #interface Ethernet1/0/13#interface Ethernet1/0/14#interface Ethernet1/0/15#interface Ethernet1/0/16#interface Ethernet1/0/17interface Ethernet1/0/18#interface Ethernet1/0/19#interface Ethernet1/0/20port link-type hybridport hybrid vlan 1 80 untaggedport hybrid pvid vlan 80packet-filter inbound ip-group 2080 rule 0packet-filter inbound ip-group 2080 rule 1#interface Ethernet1/0/21#interface Ethernet1/0/22port link-type hybridport hybrid vlan 1 11 to 13 21 to 23 31 to 33 41 to 43 80 untagged #interface Ethernet1/0/23port link-type hybridport hybrid vlan 1 11 to 13 21 to 23 31 to 33 41 to 43 80 untagged #interface Ethernet1/0/24port link-type hybridport hybrid vlan 1 11 to 13 21 to 23 31 to 33 41 to 43 80 untagged #interface GigabitEthernet1/1/1#interface GigabitEthernet1/1/2#interface GigabitEthernet1/1/3port link-type hybridport hybrid vlan 1 11 to 13 21 to 23 31 to 33 41 to 43 80 untagged #interface GigabitEthernet1/1/4port link-type hybridport hybrid vlan 1 11 to 13 21 to 23 31 to 33 41 to 43 80 untagged #undo irf-fabric authentication-mode#interface NULL0#user-interface aux 0 7user-interface vty 0 4returnF100-C的设置问题回复方法一：F100-C恢复出厂设置，你以前的配置就会删除了，你可以重新配置你的固定IP配置固定IP配置实例：[H3C]dis cur#sysname H3C#firewall packet-filter enablefirewall packet-filter default permit#insulate#undo connection-limit enableconnection-limit default denyconnection-limit default amount upper-limit 50 lower-limit 20#nat address-group 1 218.94.*.* 218.94.*.*#firewall statistic system enable#radius scheme system#domain system#local-user wjmpassword simple wjmservice-type telnetlevel 3#acl number 2000 match-order autorule 0 permit source 192.168.0.0 0.0.255.255#interface Aux0async mode flow#interface Ethernet0/0ip address 192.168.0.1 255.255.255.0#interface Ethernet0/1#interface Ethernet0/2#interface Ethernet0/3#interface Ethernet1/0ip address 218.94.*.* 255.255.255.240#interface Ethernet1/1#interface Ethernet1/2#interface NULL0#firewall zone localset priority 100#firewall zone trustadd interface Ethernet0/0add interface Ethernet0/1add interface Ethernet0/2add interface Ethernet0/3set priority 85#firewall zone untrustadd interface Ethernet1/0add interface Ethernet1/1add interface Ethernet1/2set priority 5#firewall zone DMZset priority 50#firewall interzone local trust#firewall interzone local untrust#firewall interzone local DMZ#firewall interzone trust untrust#firewall interzone trust DMZ#firewall interzone DMZ untrust#ip route-static 0.0.0.0 0.0.0.0 218.94.*.*preference 60##user-interface con 0user-interface aux 0user-interface vty 0 4authentication-mode scheme#return华为交换机配置命令本文网址:/121555 复制华为QuidWay交换机配置命令手册：1、开始建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的Console口连接。

VLAN与三层交换机的原理与配置，你懂了吗？

VLAN与三层交换机的原理与配置，你懂了吗？⼀、VLAN概述与优势1、VLAN的概述分割⼴播域物理分割（交换机）逻辑分割（VLAN）：Vlanif →interface vlan 是逻辑端⼝，通常这个接⼝地址作为vlan下⾯⽤户的⽹关例如：补充知识⼴播：将⼴播地址作为⽬的地址的数据帧⼴播域：⽹络中能接收任⼀设备发出的⼴播帧的所有设备的集合（局域⽹就是⼀个⼴播域）2、VLAN的优势控制⼴播增强⽹络安全性（隔离⼴播域）简化⽹络管理3、VLAN的种类①　静态VLAN基于端⼝划分静态VLAN②　动态VLAN基于MAC地址划分动态VLAN注意：动态VLAN是要把主机的接⼝MAC地址与VLAN绑定，在实际⽣产环境中运营商不会⽤动态VLAN，因为维护量⼤，绑定复杂等，⽤的是静态VLAN4、VLAN ID的范围VLAN ID是：交换机⼀般可以划分255个vlan，每个vlan的id，可以是1~4096之间的任意数字。

ID的作⽤就是⽤于区分不同vlan，可以设置TAG UNTag member属性，可以让该端⼝的下⾏或上⾏数据报打上标签。

5、华为交换机接⼝的三种模式1、Access涵义：只能属于⼀个VLAN，也只能允许这⼀个VLAN的流量通过（数据进交换机加标签，出交换机脱标签）2、Trunk涵义：可以同时属于多个VLAN，也能同时允许这些VLAN的流量通过是⽤来实现不同交换机上相同VLAN的主机之间的通信，即跨交换机的VLAN通信3、Hybrid涵义：可以根据需要以tagged或untagged⽅式加⼊某个VLAN 或者多个VLAN和Trunk接⼝⼀样在设置允许指定的VLAN通过Hybrid端⼝之前，该VLAN必须已经存在。

Hybrid端⼝和Trunk端⼝在接收数据时，处理思路⽅法是⼀样的，唯⼀区别之处在于发送数据时，Hybrid端⼝具有解除多VLAN标签的功能，Hybrid端⼝可以允许多个VLAN的报⽂发送时不打标签，从⽽增加了⽹络的灵活性，在⼀定程度上也增加了安全性，⽽Trunk端⼝只允许缺省VLAN的报⽂发送时不打标签。

3层交换机工作原理

3层交换机工作原理三层交换机是在OSI模型的第三层（网络层）上工作的网络设备，它具有路由器和交换机的功能。

其主要工作原理如下：1. 硬件结构：三层交换机通常由高速交换芯片、CPU、存储器和网络接口等组成。

高速交换芯片负责在数据包转发时进行数据包的处理和转发决策，CPU负责管理和配置交换机的各种操作，存储器用来存储交换机的配置和状态信息，网络接口用来与其他设备进行数据传输。

2. 端口功能：三层交换机上的每个端口都可以配置为不同的工作模式，包括物理接口、VLAN接口、多播接口等。

不同的接口模式可以实现不同的功能，例如将不同的网络分隔成不同的VLAN，实现不同的子网之间的互相通信。

3. VLAN：三层交换机支持虚拟局域网（VLAN）功能，它可以将一个物理局域网划分成多个逻辑局域网，每个VLAN之间相互隔离，只能通过路由器进行通信。

VLAN的划分可以基于端口、MAC地址、协议、子网等多种标准。

4. 路由功能：三层交换机可以根据目标IP地址对数据包进行路由决策，将数据包转发到正确的目标网络。

它可以学习到网络中的路由信息，构建路由表，并根据路由表进行数据包的转发。

通过路由功能，三层交换机可以实现不同子网之间的互通。

5. IP地址转发：三层交换机可以对数据包进行IP地址转发，即将源IP地址替换为交换机的出口IP地址，并更新数据包的校验和。

这样可以隐藏真实的源IP地址，提高网络的安全性。

6. QoS支持：三层交换机可以支持服务质量（QoS）功能，可以对数据包进行优先级的标记和分类，根据不同的优先级进行转发。

这样可以提高延迟敏感型应用的性能，提供更好的网络体验。

总的来说，三层交换机结合了交换机和路由器的优点，既能提供高速的数据包转发能力，又能实现不同子网之间的互通。

它在网络中起到了重要的作用，提高了网络的性能和可靠性。
