轴线标高怎么弄
轴线及标高控制方案
六、轴线及标高控制方案
潮凤大厦楼层多，且在北部有一圆形结构，给施工放样增加了一定的难度，而轴线的正确性将决定工程的施工的准确性和结构的安全性。
①地面轴线控制网的建立
按规划设计提供的原始控制点将四角轴线放好，并延长至邻近建筑物上或是打入永久埋设标记，作好记录和保护措施，以防被破坏。
②楼层轴线引上方法
施工完底层柱后，就将B轴、F轴引至柱身上，并用油漆做好红三角标记。楼层通过留孔将F轴以南1m线和③轴以东1m线引至相应标高处，然后再施放各轴线，并用B轴线引点进行校核，留孔及引线见下图标记。
在浇上一层砼时，要对下一层的引上线进行保护，以防被水泥浆覆盖。
附图：
③每层结构拆模完成后，即按引上线及图纸将轴线施放完成。
④每隔二层即对房子结构四周角线进行挂通线复核，检查轴线的偏差。
⑤结构标高原始引进点要保护好，并将其引至底层角柱上，做好标记，同时也引至塔吊塔身上。
⑥楼层标高通过塔吊塔身上标高标记点和角柱上标记点用钢卷尺分别度量，并经水准仪校验，通过二点的引入和校核来保证标高的正确。
①结构拆模完成后，要将楼层1m标高线线引至所有柱身和剪力墙上，以备砌墙和装饰施工的使用。
七、
11轴线标高作业指导书
轴线标高测量作业指导书
1. 目的
通过规范轴线标高测量工作的控制流程和操作要点，提高测量工作的质量。
2. 适用范围
适用于公司所有开发项目。
3. 术语和定语
3.1建筑轴线是建筑物场地布局的依据，所有点都是根据其与轴线的相对位置关系进行放样的。
3.2标高表示建筑物某一部位相对于基准面(标高的零点)的竖向高度，是竖向定位的依据。
4. 职责
4.1 工程管理部
4.1.1组织编制《标高轴线控制作业指导书》并根据实施反馈意见，做好持续改进工作
4.1.2负责本指导书的解释和内部培训工作；
4.2 工程技术部：
4.2.1根据项目特点，落实向监理、施工单位进行本指导书的交底工作
4.2.2跟踪本指导书的实施，必要时向工程管理部提出改进措施；
5．作业内容
5.1作业准备工作
5.1.1技术准备工作：
施工单位根据工程特性和工艺要求编制工程测量方案，方案明确控制方法、使用仪器设备，保证措施等。并通过总监理工程师和工程技术部审核批准。
5.1.2仪器设备准备工作：
所用测量仪器设备的精度必须满足测量的需要，水准仪误差不大于±3mm,经纬仪水平角误差不大于±2″、垂直角误差不大于±4″；凡需定检的测量仪器设备均应定期到检测机构进行校验，校验合格方可使用。
5.2工作流程：
5.2.1定位放线：
5.2.1.1项目公司根据项目进度安排，及时提请规划测绘部门对拟开工的项目工
程进行规划放线，放线定位点的布置应能满足工程施工的需要。专业工程师应及时对控制点的保护。（见图1）
5.2. 1.2专业工程师及时将定位点和基准高程点移交监理公司、施工单位，并做好移交手续。规划测绘部门出具测量成果报告后再转发。
轴线定位、标高控制措施
轴线定位、标高控制措施
一、轴线定位
1、使用仪器：经过有关单位检测的经纬仪、铅垂仪、50米、5米卷
尺。
2、基础定位：
а、土方开挖前先在基坑四周做好轴线控制网络。初步确定基础控制轴线为F轴向北4米和8轴向东4米为基础方线的支点，在基坑上做好四个控制点。并在离基坑10米以外设一半永久控制点（二点，一支点一方向点）。现场共设置六点，并通过计算确定该六点的位置关系。半永久点用来复核基坑上的四个临时控制点。
ь、当土方开挖8轴附近时，本工程应进行承台、地梁放线工作。
先用半控制点复核临时控制点，经复核无误后方可使用。将经纬仪支在基坑临时控制点上将轴线投影到基坑底上。两线交点即为施工图中F轴向北4米和8轴向东4米的交点。临时控制点为0方向。
с、经过轴线投影后，将仪器移到坑底，以交点为支点，控制点为0方向，按照施工图的承台、地梁和轴线关系进行施工放线工作。
3、主体定位：
а、初步方案：本工程考虑实际情况主体轴线定位采用内控法。ь、先在±0.00板处选择两点，确定该两点和轴线关系。使该两点
在上部结构中两点连线无障碍为优。然后此两点在板面上进行半永久控制点设置：埋设小钢钉，红漆标记。
с、用铅垂仪支于±0.00板面控制点上，调准仪器，按激光按纽在施工层集光板上标上激光点，仪器每旋转90°做一激光点。
然后在集光板上四激光点连线交点做为经纬仪支点。在±0.00 板上另一点也用同样方法引测到施工面上做为0方向，后按施工图尺寸进行定位。
二、标高控制：
1、仪器选择：使用的仪器必须经过有关检测机构的仪器，采用自动
按平的S2水准仪和5米铝合金塔尺。
BIM建模—创建标高和轴网
技能训练（三层别墅）
一、整理图纸 二、创建标高
三、创建轴网
建模流程
新建项目 创建编辑标高 生成结构平面 创建编辑轴网 导入图纸 拾取轴网 删除底图 标注轴网 锁定轴网
创建标高和轴网
本次课任务：
1.创建模型的标高和轴 网； 2.对标高和轴网进行编 辑。
思考：
标高和轴网作
用？
创建标高和轴网
一、创建标高
启动Revit-2018
新建项目 选择项目浏览器
--立面
双击打开任意一个立面。
1.手动绘制标高
2.复制创建标高
3.阵列创建标高
创建标高和轴网
二、编辑标高
1.标高名称、标高值 2.标高线 3.标高标头符号 4.“标高标头±0.000” 5.对齐锁定 6.添加弯头
ຫໍສະໝຸດ Baidu
创建标高和轴网
创建标高
生成结构平面
创建轴网
创建标高和轴网
三、创建轴网
项目浏览器
展开“结构平面”视图
双击
打开任意一个平面视图。
1.手动绘制轴网 2.复制创建轴网
3.阵列创建轴网
4.“拾取线”拾取轴网
创建标高和轴网
四、编辑轴网
1.“属性”选项板 2.调整轴线位置 3.编辑轴线编号 4.调整轴号位置 5.显示和隐藏轴线编号
高层建筑施工如何控制标高和轴线
高层建筑施工如何控制标高和轴线?
高层建筑“三线”控制:
轴线、标高、垂直度类似于建筑物的经络。对高层建筑来说，由于涉及面广，操作难度大，经常会发生位移或不准现象。“三线”的控制是高层建筑的一大难点。

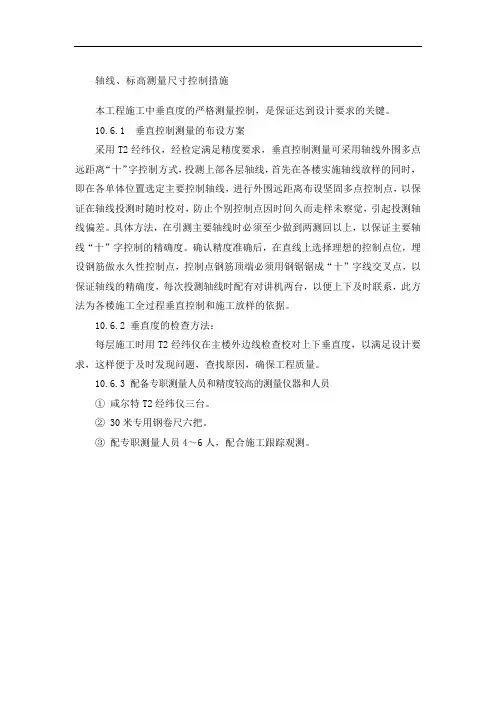

一、垂直度的控制
（1）控制垂直度是保证高层建筑的质量基础，也是关键的环节之一。为了控制建筑大楼的垂直度，首先应根据大楼柱网布置情况，先将大楼四个边角柱的位置确定。在安装四个边角柱的模板时，沿柱外层上弹出厚度线，立模、加支撑，采用吊线的测定立柱的垂直度：在保证垂直度100％后，对准模板外边线加固支撑、浇筑混凝土。待四角柱拆模后，其他各列柱以该四柱为基线，拉条钢线，控制正面的平整度和垂直度。
（2）过程中的垂直度控制，激光仪加重锤进行双重较验，这样更能增添垂直度的准确性，同时加上内、外双控使高层建筑的竖向投测误差能减小到最低限度。
二、轴线的控制
（1）轴线传递。高层建筑施工过程中，脚手架与施工层同步向上，导致从外围一些基准点无法引测。因此在±0.00结构施工复核轴线无误后，以—层楼面为基准在最长纵横向预埋多块200*200*8mm钢板，在钢板上标出控制轴线或主轴线控制点：二层及以上施工时，以一层楼面为基准在每层楼面相应位置留设 200*200mm方洞，采用大线锤引测下层楼面的控制点，再用经纬仪及钢卷尺进行轴线校正，放出各层轴线和细部尺寸线。
（2）过程线的控制。挂起两条线，浇好剪力墙，这是过程线控制的关键。浇筑剪力墙，宜用18mm厚优质胶合夹板，外墙外围组合固定大模，内墙散装散拆进行组合模编号。这样墙体平整度得到了保证，但更要注意的是墙体的垂直度。为此：①模板支撑时严格控制好剪力墙的四角，确保四个角的垂直度偏差在最小范围内：②浇筑混凝上时，在剪力墙外平面的腰部和顶部挂双线，确保线和模板始终保持一致，发现问题及时调整，从而达到线性控制的目的。
房建资料---主体轴线、标高、垂直度抄测
三、轴线、标高、垂直度抄测 1、时间 每层楼混凝土浇筑完成后的第二天即可做轴线、标高、垂直 度检查 2、使用仪器 垂直度检查：钢尺+铅锤/经纬仪 3、报验材料： 1、施工控制测量成果报验表
2、轴线检查记录
3、标高检查记录 4、垂直度检查记录
模板、钢筋、混凝土
垂直度检查记录
模板、钢筋、混凝土
垂直度检查记录 填表说明：
1、基础不做垂直度检查；
2、基础起，第一层 累计偏差＝层间偏差 3、以上各层 累计偏差＝本层层间偏差+其楼下 一层累计偏差 4、全高垂直度与最后一层累计偏差 一致
模板、钢筋、混凝土
垂直度检查记录 填表说明：
5、规范允许偏差值（mm）：
REVIT结构设计建模——标高与轴网
REVIT结构设计建模——标高与轴网
标高和轴网是道桥设计中重要的定位信息，是实现道桥三维设计
的工作基础与前提条件。
在Revit建模时，应遵循“由整体到局部”的原则，从整体出发，逐步细化。
一、创建和编辑标高
1、启用Revit→“新建”→“项目”，样板文件为“项目模板”;
2、单击“管理”选项卡→项目单位→“长度”为mm，面积为㎡;
3、项目浏览器→“立面”视图→绘制标高。
4、移动鼠标指针至标高2位置，单击标高值，进入标高值文本编
辑休眠状态。
5、轴网可以用过拾取线命令绘制，可以通过拾取模型线，符号线等。
6、标高名称可以改变,楼层平面名称也随之变。要修改标高头需
要使用公制标高头的族样板文。
7、单击按钮，在菜单中选择“保存”选项，指定保存位置并命名，格式的文件。
提示：
先标高后轴网，标高在立面绘制，轴网在平面绘制;
使用修改工具前必须切换至“修改”模式;
修改楼层平面名称可以选择同步修改名称;
标高由标高头和标高形成的两个部分组成;
要修改标高的标头需要使用公制标高标头;
Revit将捕捉已有标高端点并显示端点对齐蓝色。
二、创建和编辑轴网
1、新建一个项目文件，切换至标高1结构平面视图;
2、单击“建筑”→“基准”→“轴网”工具，进入轴网绘制状态;
3、移动鼠标指针单击作为轴线起点，并自动为该轴线编号为1。
4、确认Revit尚处放置轴网状态。移动鼠标指针到轴线起点右侧
任意位置，Revit将自动捕捉轴线的起点，给出对齐捕捉参考线，并显示临时尺寸标注。
5、“注释”→“尺寸标注”→“对齐”发布命令可以对轴网标注
尺寸。
标高轴线控制
时代广场商务公寓楼（北区）
标
高
及
轴
线
控
制
方
案
宜兴市建工建筑安装有限责任公司
编制人：
审核人：
2004-8-10
按照施工组织设计的要求，根据现场实际情况，本工程标高及轴线的如下方案：
一、标高控制方案
1、地下室施工阶段的标高控制
在甲方及当地规划部门把本工程的标高控制点引测到施工现场并移交给我们以后，我项目部即对该控制点进行保护。并与有关单位做好验收签字工作。基底标高等均根据该控制点引测，在塔吊安装好后，再把该控制点引测到塔吊标准节上作为临时控制点。
2、主体施工阶段的标高控制
本工程平面布置比较复杂，地面上有四幢建筑物（1#楼主楼、1#楼裙房、2#楼、3#楼），除1#楼主楼为高层建筑外，其余为多层建筑物。因此仅对1#楼主楼的标高控制作一详细介绍，其余多层建筑物的标高控制可参照1#楼主楼的做法。
在地下室施工结束后，从3层结构起，在
轴交
轴和
交轴柱外侧面用红色油漆做好“”标记，作为上部工程的标高控制点，该标高可取为+5.50m。
以后每层柱梁板的标高均根据该两只柱上的标高标记，用长钢卷尺引侧，并互相复校。当每层楼面砼浇捣结束，开始搭柱梁排架时，把标高引测于排架立杆上，以此来控制柱浇筑高度及梁板底模高度，当板底模均铺设完毕后，再把标高引测到柱钢筋上，拉线检查板底模平整及高度，并以此来控制板面砼标高，不使超高。该控制方案须注意每次均应从柱上的红色标记开始量测，以消除累计误差。
二、轴线控制方案
1、地下室施工阶段的轴线控制
本工程占地面积较大，轴线的方向比较多，对轴线的控制提出了较高的要求。与标高控制点一样，在甲方及当地规划部门把本工程的轴线（建筑红线）控制点引测到施工现场并移交给我们以后，我项目部即对控制点进行保护（浇筑混凝土块把控制点 钢钉保护好）。并与有关单位做好验收签字工作。然后把它们全部引测到施工现场外围的围墙及固定建（构）筑物上，做好油漆标记。基坑土方即根据这些控制标记放线开挖。
《revit标高和轴网》课件
通过对房间空间的巧妙设定，通过标高和轴网联合应用，可以实现更加科学、合理的房 屋平面设计。
3 利用标高和轴网进行建筑设计
标高和轴网也可以被应用到建筑设计的外立面设计当中，使得建筑的外形更加美观大方。
示例演示
1
标高和轴网建模演示
通过使用标高和轴网的联合应用，可以轻松
标高和轴网的自动更新演示
Revit支持3D模型的创建、设计、分析和文档编制，为用户提供了完整的BIM解决方案。标高和轴线是Revit中不可或 缺的基本元素，掌握它们对您在Revit中进行建筑设计具有重要意义。
标高
标高的定义
标高是建筑设计中用来表示高度的基本单位，在 Revit中可以轻松创建和编辑。
如何创建标高
单击楼层计划视图内的“楼层属性”图标，在弹出的 窗口中选择“建立标高”命令，即可进行标高的创建。
在“楼层管理器”中创建轴网，可以通过预览网格、调 整线型、更改偏移量等功能进行调整。
wenku.baidu.com
轴网属性设置
通过轴网属性面板可以对轴网的名称、线型、颜色、
通过轴网进行3D设计
通过轴网的灵活应用和设计，可以将轴网转化为一个
标高和轴网的联合应用
1 标高和轴网的联合应用
标高和轴网在建筑设计中相互组合，可以实现更加灵活多样的空间设定和设计效果。
测量放线轴线及标高控制
测量放线、轴线及标高控制
一、定位放线
进行定位放线前，应对场地进行平整。根据建筑总平面图上的放线基点及总平面图上XX#和XX#住宅楼与建筑红线关系放线，确定轴线的位置。根据建筑平面图上各轴线的位置关系放线得到其它各轴线的位置。
用直角座标法放线测出各定位轴线桩及各轴线的交点桩后，用白灰放出各征位线。
在施工中必须层层分中弹线，浇筑完基础及各层现浇板后，应及时校对轴线和标高，使其偏差在允许范围内，同时控制建筑物的竖向高差在1/1000以内，总高差不大于20mm。
二、标高控制
将设计给定的高程引至施工现场进行控制，将引出的标高引至永久性物体上并作好标记，标记点均匀分布，且每栋不少于4个，标出±000标高，用卷尺控制水平线，向上引测点，测点不少于3处，
并用精密仪对引上来的标高进行闭合检查。
标高和轴网(BIM课件)
标高和轴网
实操任务
绘制如图轴网 （BIM技能等级考 试试题）
项目保存为： 学号+姓名
提示： 请认真观察轴网
标高和轴网
实操任务
拾取轴网 请在Revit中插入”建施004一层平面图.dwg“，直接拾取 CAD图纸上的轴网 项目保存为：ຫໍສະໝຸດ Baidu号+姓名
标高和轴网 标高定义及分类
标高是标出建筑各部分的相应高度。
标高和轴网
标高的编辑及绘制
（1）默认的标高及编辑标高
编辑样板中已有标高值——基于建筑样板创建的项目，默认情况立面中有两道标高（单位为m） 标高1的标高值为±0.000 标高2的标高值为4.000
标高值编辑方法： ①直接点击标高数值进行修改（注意单位） ②打开标高实例属性修改标高值 ③直接移动标高
①直接修改
标高和轴网
标高的编辑及绘制
（4）调整标头位置
3D/2D切换：3D状态下，调整标头位置，平行视图中将执行相同操作 2D则只控制当前视图临时尺寸标准可驱动标高位置
标头偏移
标高和轴网
标高的编辑及绘制
（5）调整标头样式
基于建筑样板创建的项目， 默认标高标头符号有五种
圆，标头不可见
上标头
调整标头的方法： ①在类型选择器中修改
标高和轴网
3 标注轴网 （1）单个视图标注轴网
RV轴线与标高绘制注意事项
这个是打开Revit 建筑样板以后的界面。
1、轴网
我们第一步工作建立轴网、标高，那么我们就木有办法直接在这个界面进行工作。
需要先打开项目浏览器进入立面设置标高、楼层平面，然后回到标
高1进行轴网绘制工作。如果不这样操作，直接进行轴网绘制工作，就会出现以下情况。
不需要切换到视图选项卡调整视图，需
要拉高轴网线。
第二步画制立面
改变立面查看 第二步阵列立面 改变立面查看
需要切换到视图选项卡调整视图，需要拉高轴网线。
这些都说明以下问题：
1、标高必须一根一根去
画，而且要先画立面，不然就
需要很多设置来完成这个一项工作。而且使用的人员必须非常熟悉这个特性。
2、标高可以使用阵列完成，但是要注意切换到视图选项卡调整视图。
控制高层建筑的“三线”----轴线、标高、垂直度
如何？
轴线、标高、垂直度类似于建筑物的经络。对高层建筑来说，由于涉及面广，操作难度大，经常会发生位移或不准现象。“三线”的控制是高层建筑的一大难点。
1垂直度的控制
（1）控制垂直度是保证高层建筑的质量基础，也是关键的环节之一。为了控制建筑大楼的垂直度，首先应根据大楼柱网布置情况，先将大楼四个边角柱的位置确定。在安装四个边角柱的模板时，沿柱外层上弹出厚度线，立模、加支撑，采用吊线的测定立柱的垂直度：
在保证垂直度100％后，对准模板外边线加固支撑、浇筑混凝土。待四角柱拆模后，其他各列柱以该四柱为基线，拉条钢线，控制正面的平整度和垂直度。
（2）过程中的垂直度控制，激光仪加重锤进行双重较验，这样更能增添垂直度的准确性，同时加上内、外双控使高层建筑的竖向投测误差能减小到最低限度。
2轴线的控制
（1）轴线传递。高层建筑施工过程中，脚手架与施工层同步向上，导致从外围一些基准点无法引测。因此在±
0.00结构施工复核轴线无误后，以—层楼面为基准在最长纵横向预埋多块200*200*8mm钢板，在钢板上标出控制轴线或主轴线控制点：
二层及以上施工时，以一层楼面为基准在每层楼面相应位置留设
200*200mm方洞，采用大线锤引测下层楼面的控制点，再用经纬仪及钢卷尺进行轴线校正，放出各层轴线和细部尺寸线。
（2）过程线的控制。挂起两条线，浇好剪力墙，这是过程线控制的关键。浇筑剪力墙，宜用18mm厚优质胶合夹板，外墙外围组合固定大模，内墙散装
散拆进行组合模编号。这样墙体平整度得到了保证，但更要注意的是墙体的垂直度。为此：
标高、轴网的绘制—标高的绘制(BIM)
第二步：创建 基于样板文件 的Revit文件
图3.12
图3.13
如何创建标高
如何创建标高
在 Revit Architecture 中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须事先打开一个
第二步：创建 基于样板文件 的Revit文件
图3.8
图3.9
如何创建标高
利用“复制”命令，创建地坪标高和－1F。选择标高“F2，”单击
—“修改”面板—
“复
Biblioteka Baidu
制 3键第7R”，5一命e0复v令后步制it按：2出“0—另运E1—外n6行te选2r根项”新栏键的勾确面标选认上高多后生单。重复成击分复制的W别制新“选选i的n择Rd项标“eo新高v约wi复，ts束制2开如”0的图“始1多633菜.”1根个0单快标所”。-高示捷所移，。图动有单继标光程击续标，序蓝向单打-色下A击开的移u标t标动Ro高e头d光“ve名标itsF称k2，2-，输0激R1然e入活6v后2i文程t8垂5本2序0直0框后。1向，6按下-分“R移别eEnv动输tite光入r2”标0新键1的6，标命输高入令名2，，0称0或输0后入双F按、间击“-距1E桌Fn值、te-r”
第立与R一二面ev层视步在i图之t项：2间。目0运的1浏6层行览高器修中改展面为开上3“.3生单立米成击面，（的W如建“i图n筑Rd3立eo.7v面wi所ts）2开示”0项始16，菜”双单快击-视捷所图图有名标程称，序“打-南A开立ut面Roed”vei进tsk入2-0R南1e立6vi程面t 2序视0图。16，-如R图ev3it.62所01示6。命调令整，2F或标双高击，桌将一层
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
几层高的建筑物怎样在每一层定轴线及标高线，如何保证垂直度，请详细点。
墙体的标高线一般都是设置50 线的就是比正负零高50CM
定位轴线就是在基础垒好的时候把基础的控制线垂直弹到墙体上以后二层的时候就是用这个墙体上的轴线。。
建筑物定位测量记录,工程定位测量记录和轴线及标高测量放线这三个都要做的么
建筑物定位测量记录，在测量的时候，随测随作。一定要准确，
是根据指北针的方向进行定位的，所以要随倒随作，要设计，监理，甲方，施工方，共同检查，合格后，签字。才可以进行下一工序。
轴线，标高也要做的，开槽一次，正负零一次，标准层一次。
什么是放线记录、轴线标高测量
放线记录就是将设计的点按坐标放到实地中去的记录，肯定存在误差，记录实地坐标及误差；轴线标高测量就是对轴线点进行高程测量并记录数据，区别是一个是记录平面坐标数据及误差，一个是记录高程数据及误差。
