关于LED红墨水实验
染色实验(红墨水实验)流程
狀況.該步驟通常用來評估BGA 焊點的破裂狀況,其他類型的焊點狀況也可以用該方法評估.由于這是一种破坏性實驗,所以經過該實驗的PCA 不所以這一步一定要戴口罩和保護手套.水沒有被烘干,那么它可能會沾污一個好的焊點的斷面.需要材料: DYKEM Company 的 DX-296 紅墨水Dykem Company8501 Delport Drive1.為了安全,請先閱讀紅墨水安全使用說明書.2.從PCA上移去電池和其他一些元件,因為升溫時這些暴露元件易熔易爆,實驗步驟:3.檢查PCA 表面,确保沒有污染物或潮气.4.用擠壓瓶將清洗劑(異丙醇)噴到BGA底部,驅散清洗劑并用空气壓縮机吹干.重复該動作兩三次,保證PCA 板在染色前完全干燥.5.可通過下列四种方式染色:浸泡,涂刷,噴洒和從四邊用滴管滴.確保紅墨染色實驗(紅墨水實驗)流程Compaq Computer Corporation 材料技術与可靠性染色實驗是一种破坏性的實驗方法,用于評估PCA 焊點的破裂或空焊St. Louis, MO 63114再具有使用价值.可能會帶來不安全.水覆蓋所有要檢驗的BGA 下面的焊點領域.由于紅墨水有毒并且易揮發,6.將PCA 板放進烤箱烘烤.烘烤時間可以因溫度不同而變化(例如,120C 需要2 hours,70 C 則需要8 hours),只要將紅墨水徹底烘干就可以了.7.移去BGA.輕微地彎曲PCA 板以弱化結合點,然后用工具輕輕地移去BGA,注意工具不能損傷我們關注的接點表面(在這儿破裂可能發現的最多).8.用紅墨水沾污檢查焊點質量.染色后破裂或空焊的焊點在斷層表面上會展現出紅色沾污.從下面的顯微照片看出這個BGA 焊點部分破裂.9.沒有延伸到圓周外的內部破裂的焊點,不會有沾污.如果BGA移去時紅墨。
红墨水实验法的原理

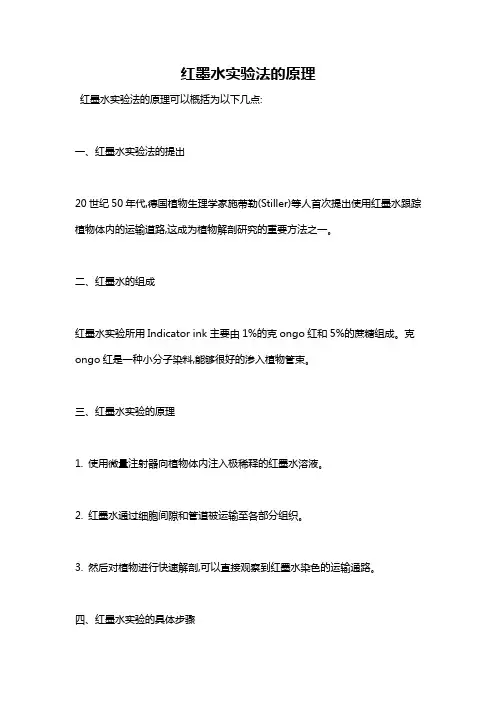

红墨水实验法的原理
红墨水实验法的原理可以概括为以下几点:
一、红墨水实验法的提出
20世纪50年代,德国植物生理学家施蒂勒(Stiller)等人首次提出使用红墨水跟踪植物体内的运输道路,这成为植物解剖研究的重要方法之一。
二、红墨水的组成
红墨水实验所用Indicator ink主要由1%的克ongo红和5%的蔗糖组成。
克ongo红是一种小分子染料,能够很好的渗入植物管束。
三、红墨水实验的原理
1. 使用微量注射器向植物体内注入极稀释的红墨水溶液。
2. 红墨水通过细胞间隙和管道被运输至各部分组织。
3. 然后对植物进行快速解剖,可以直接观察到红墨水染色的运输通路。
四、红墨水实验的具体步骤
1. 使用注射器吸取稀释后的红墨水溶液。
2. 将针头刺入叶柄或茎部位,缓慢推入红墨水。
3. 一定时间后迅速解剖植物,观察红色染色区域。
4. 可以制作标本或拍照记录结果。
五、红墨水实验的应用
1. 观察植物体内的导管组织分布情况。
2. 分析不同部位的导管连接关系。
3. 判断植物的导管类型和运输方向。
4. 研究植物发育过程中导管形成规律。
5. 比较不同植物或不同条件下的导管配置差异。
六、实验结果判定的要点
1. 对照组对比可以判断结果可靠性。
2. 要重复实验,确保结果的稳定性。
3. 综合解剖观察结果进行系统分析。
4. 结合生理理论正确解释实验现象。
红墨水实验直观而有效,成为植物解剖研究的重要技术手段之一。
但需掌握相关解剖知识,做到定量分析和合理解释。
红墨水实验原理
红墨水实验原理
红墨水实验是一种发光实验，用于研究小分子的激发态和发射态之间的转换，采用发射原理来实现小分子的发光和无机化合物的荧光发射。
它是一种简单又有趣的化学实验，实验步骤简单，测试效果明显，可以帮助人们简单明了地了解发光反应原理。
红墨水实验基本原理是能量传递。
在实验中，将红染料水放入容器中，利用发光器(如uv灯、钨丝灯)将红染料水中的染料分子激发为激发态，然后激发态的染料分子又迅速转换为更低能量的发射态，最终向外发射出红色的发光。
实验中所使用的发光原理和大分子的发光化学实验非常相似，都是激发态分子通过能量传递，从而转变为更低能量的发射态，自然发出可见光。
红墨水实验的染料及荧光剂的选择，对最终的发光效果具有很大的影响。
实验中所使用的染料或荧光剂，其转换效率可以通过与其他物质的比较来体现出来，比如新鲜空气中的发光物质比标准样品中的发光物质转换效率高出很多。
这也是实验选取荧光剂或染料的重要标准。
红墨水实验是一种实用、有趣且内容丰富的实验，实验中考虑到发光原理、物理化学和有机化学等多项因素，除了可以实现发光剂的转换外，还可以用来评价各种环境因子的影响。
红墨水实验不仅极为简单，而且结果可靠，因此许多使用它来研究小分子的发光能力，也可以帮助我们更为清楚地了解此类转换原理。
红墨水试验作业指导书
红墨水试验作业指导书编辑：新民日期：2016-9-20说明：本篇红墨水试验是水浴加热方式，本方法加热稳定、受热均匀、且经济高效，经过对比优于酒精灯和加热台等方式，因此在这里推荐给大家。
一、适用范围LED等电子元器件红墨水支架与胶体渗透试验测试；二、红墨水试验所需材料1、英雄红色墨水（图1）2、烧杯5mL与25mL（图2.1/2.2）3、注射器5mL（图3）4、准备装红墨水与水1:1的容器（图4）5、恒温水浴锅（图5）6、温度计（图6）三、操作方法1、样品检查、调配红墨水⑴、依据客户所提供的材料进行外观检查，材料外观正常的进行拍照留底。
（如图7）⑵、用注射器先取纯净水5mL后再取红墨水5mL来兑配成比例1：1的混合溶液，将兑好后的混合液注入指定的器皿。
•兑配时容量在相同的刻度上进行。
•纯净水PH值要求范围5.0～8.0。
2、样品注入红墨水⑴、材料置入容积为25mL（或5mL）的烧杯内，将已调配好的红墨水也注入烧杯内。
（如图10）•依据试验数量来选择烧杯的容量大小。
•墨水液位高度要求范围：10mm～15mm；3、预热水温⑴、举例设定80℃的条件：开启恒温水浴锅前先往锅内注入纯净水然后设置温度70℃以上，用温度计测量锅内水温，实时根据温度计显示的温度来调节水浴锅设定的温度，直至达到设定的温度80℃。
•检查恒温水浴锅是否通电正常。
•恒温水浴锅加水量须高于加热管5CM以上。
4、材料放入恒温槽⑴、将样品有注入红墨水的烧杯放入水浴锅，用温度计实时测量烧杯内的水温，保证实测温度为80±2℃。
（如图12、图13）•室温即环境温度25℃±5℃。
•烧杯放入水浴锅时要先与水温预热下防止温度过高破裂。
•恒温水浴锅的水位要与烧杯内红墨水的液位平或高，勿低于烧杯内红墨水的液位，防止水温不均匀。
⑵、试验过程中红墨水与水的比例要保持在原始刻度。
（如图14）•定期检查烧杯内红墨水的液位，如发现低于初始刻度时，要及时往烧杯内添加纯净水直至与初始刻度一致。
红墨水测试与失效分析报告
444F
443G
425H
32/33
Temperature Cycling (TC)
DZ1
DZ2
DZ3
DZ4
33/33
2/33
操作步骤
LED样品 使用低温锡 膏（138 oC） 将LED样品 回流焊接在 PCB上
取出样 品冲掉 表面的 红墨水， 观察红 墨水渗 透情况
水基染料 将样品放 置在常压 下, 持续 沸腾的工 作介质中 一个小时
3/33
实验结果
DZ4 DZ3 DZ2
6 6 6 6 5 1 6 4 2 4 2
HAST：444F No.2 • 红墨水渗透的路径为从两侧引脚渗入，随后沿反光杯与支架底 部缝隙扩散
11/33
HAST Sample 2
HAST：425H No.2
• 红墨水渗透的路径为从两侧引脚渗入，随后向胶杯内与支架底 部缝隙扩散
12/33
HAST Sample 3
HAST：DZ3 No.4 • 红墨水渗透的路径为从两侧引脚渗入，随后沿反光杯与支架底 部缝隙扩散，然后再向胶杯内与支架底部的界面扩散
18/33
失效样品分析
温度循环(TC)试验后，使用434E型号硅胶封装的No .5 灯珠出现失效，光学外观 如下：
• 当使用10 mA恒流源时，无法正常驱动LED； • 逐渐增大电流到175 mA以上时，LED开始点亮； • 在光学显微镜下观察发现，芯片上有部分区域发黑，并且发黑的区域随点亮时 间的延长会逐渐变大，可判断为典型的电击穿失效。可能为取样时静电导致。
13/33
TC、THB-1、THB-3 渗透分析
14/33
TC Sample
TC：425H No.1
LED红墨水实验方法
LED红墨水实验发布时间：2016-03-02 13:59:35
红墨水实验早期主要是用来检验电子零件的表面贴着技术(SMT)有无空焊或是断裂(crack)的一种技术。
这是一种破怀性的实验，通常被运用在电子电路板组装(PCB Assembly)的表面贴着技术(SMT)上，可以帮助工程师们检查电子零件的焊接是否有瑕疵。
随着LED技术的兴起，金鉴实验室的工程师也将红墨水具有可以扩散到所有的缝隙的这一特性应用到判断支架有无裂缝及光源的密封效果上，并且推出LED红墨水实验检测服务。
一般的LED光源，支架PPA/PCT/EMC与金属框架间较易出现裂缝，PPA/PCT/EMC与封装胶结合面较易出现气密性问题，如果在光源内部出现了红色药水，就表示光源存在气密性不良的问题。
服务对象
LED支架厂商、LED灯具厂商、LED封装厂商
试验步骤：
1.使用气枪清洁灯珠表面及底部，确保灯珠底部及表面无异物；
2.将灯珠置于装有红墨水的滴管中，在抽真空机中抽真空；在真空机中静置1H；
3.从滴管中取出灯珠，将灯珠放于100℃的烤箱中烤干；
4.冷却后用手术刀挑除封装胶或支架塑胶部分，观察支架周围有无红墨水渗透及红墨水渗透路径。
应用案例：
LED SMD2835光源气密性验证，需确认其是否存在红墨水渗透的现象及红墨水的渗透路径。
本次实验样本大小为10pcs，实验1h后可观察到1pcs光源出现红墨水从PPA与金属框架的结合面渗透入光源内部的现象。
红墨水试验
Red Dye Penetration Test(渗透染红试验)是检验电子零件的表面贴着技术(SMT)有无空焊或是断裂(crack)的一种技术。
这是一种破怀性的实验，通常被运用在电子电路板组装(PCB Assembly)的表面贴着技术(SMT)上，可以帮助工程师们检查电子零件的焊接是否有瑕疵。
因为是破坏性实验，一般仅运用在已经无法经由其它非破坏性方法检查出问题的电路板上面，而且几乎都只运用在分析BGA(Ball Grid Array)封装的IC，通常是为了可以更了解产品的不良现象，以作为后续生产的质量改善参考，或是为了厘清责任时使用。
其方法是利用适当黏稠度的红药水(红墨水)注射到怀疑有焊习性不良的BGA IC底下，要先确认红药水已经完全进入到BGA IC底下，等一段时间或烘烤待红药水干了以后，用工具(通常是一字起子)从电路板(PCB)上直接撬起，也有用胶黏住BGA IC然后用拉拔机器把IC硬取下来的。
要注意：加热温度不可操过焊锡重新熔融的温度。
其实我觉得这个方法满像一般水电或管路工人在抓漏的道理，先倒一点有明显颜色的溶剂，然后看看那边渗漏。
以上是自己土法炼钢的方法，较专业的方法应该要把电路板上怀疑有焊接(solder)问题的地方切割下来，然后将其整个浸泡到红药水当中，再放入超音波振荡机(Ultrasoniccleaner)中震荡一段时间，让红药水可以均匀地渗透到所有的裂缝深处，然后再取出烘烤，烘烤目的只是要烘干红药水而已，所以不需要使用太高的温度，然后把待测样品夹到治具中，将BGA IC拉开电路板，然后用高倍显微镜观察其染色现象。
观察已经被撬起的电路板焊垫(pads)及IC的焊球(balls)是否有被染红的痕迹，如果有焊接不良，例如裂痕、空焊等现象应该都可以看得出来有红药水的痕迹。
其原理是利用液体具有渗透(penetration)的特性，可以渗透到所有的缝隙来判断焊接是否完好。
一般的BGA IC，其焊球的两端应该要个别连接到电路板及BGA IC本体，如果在原本应该是焊接的球形地方出现了红色药水，就表示这个地方有空隙，也就是有焊接断裂，再由焊接断裂的粗糙表面来判断是原本的焊接不良，或是后天不当使用后所造成的断裂。
led红墨水测试标准
led红墨水测试标准LED红墨水测试标准。
LED红墨水测试是指对LED打印机中的红色墨水进行测试，以确保其质量和稳定性。
LED打印机在商业和家用领域都有广泛的应用，而红墨水作为其中的重要组成部分，其质量对打印效果和打印机寿命都有着重要影响。
因此，建立LED 红墨水测试标准是十分必要的。
首先，LED红墨水测试标准应包括对红墨水的颜色稳定性测试。
红色是打印中常用的颜色之一，因此红墨水的颜色稳定性是十分重要的。
测试时应考虑红墨水在不同温度、湿度和光照条件下的颜色变化情况，以及在不同介质上的固着情况。
通过对这些情况的测试，可以评估红墨水的颜色稳定性和适用范围。
其次，LED红墨水测试标准还应包括对红墨水的耐光性测试。
LED打印机在使用过程中，红墨水往往需要长时间暴露在光线下，因此其耐光性是需要进行测试的重要指标。
测试时应考虑红墨水在不同强度和波长的光线下的稳定性，以及在不同介质上的固着情况。
通过对这些情况的测试，可以评估红墨水的耐光性和使用寿命。
此外，LED红墨水测试标准还应包括对红墨水的耐温性测试。
LED打印机在使用过程中，红墨水往往需要长时间暴露在高温环境下，因此其耐温性也是需要进行测试的重要指标。
测试时应考虑红墨水在不同温度下的稳定性，以及在不同介质上的固着情况。
通过对这些情况的测试，可以评估红墨水的耐温性和适用范围。
最后，LED红墨水测试标准还应包括对红墨水的流动性测试。
红墨水在打印过程中需要流动到打印头并喷射到介质上，因此其流动性也是需要进行测试的重要指标。
测试时应考虑红墨水在不同温度和粘度下的流动性，以及在不同介质上的固着情况。
通过对这些情况的测试，可以评估红墨水的流动性和打印效果。
综上所述，LED红墨水测试标准应包括颜色稳定性、耐光性、耐温性和流动性等多个方面的测试指标，以确保LED打印机中的红墨水质量和稳定性。
建立科学合理的测试标准，对于提高LED打印机的打印效果和使用寿命，具有重要的意义。
led红墨水测试标准
led红墨水测试标准
LED红墨水测试标准指的是对LED打印机或LED墨水的测试和评估过程中所采用的标准和要求。
然而，从我所了解到的LED技术和打印行业，目前没有专门针对LED红墨水的具体测试标准。
一般来说，对打印机墨水的测试和评估通常涵盖以下方面：
1. 耐光性测试：测试墨水在长时间暴露于光线下的稳定性和色彩保持能力。
2. 耐水性测试：评估墨水在暴露于水分或潮湿环境下的抗水性能，包括打印后的图像是否易褪色或模糊。
3. 耐氧化性测试：测试墨水在空气中的稳定性和抗氧化能力，以确保长期存储和使用过程中的墨水质量。
4. 印刷质量测试：评估墨水在不同媒介上的打印质量、色彩准确性、清晰度和细节表现等。
5. 耐刮抗磨测试：测试墨水在打印完成后的耐磨和耐
刮能力。
需要注意的是，具体的LED红墨水测试标准可能会因不同的制造商、应用需求和行业发展而有所不同。
建议在选择LED红墨水产品时，与供应商联系，了解其相关测试和评估标准，并与他们讨论所涉及的具体性能和质量问题。
红墨水染色试验
注意事项
6、在检查时，需仔细确认是否是真正的开裂导致红墨水渗 透，还是外来污染物沾在表面，或是缩锡，空洞里面的红墨 水，还是由于拉拔过程锡球变形断裂面呈球面的现象，都要 仔细区分。
7、拍照及报告格式(仅供参考，因各公司要求或客户要求不 一致）：
7.1：对于整块样品检查完毕没发现问题的，通常拍摄四 个角的锡球或引脚的图片，再配以一张低倍的整体照。对于 有问题的样品，少量的可以全拍，锡球数量太多的，可以考 虑只选择代表性的每个失效模式各拍几张，但是在做图谱时 必须将所有有问题的点标注出来。
Type 1: BGA Prepreg Separation Type 2: BGA Solder Separation
Type 3: PCB Solder Separation Type 4: PCB Prepreg Separation
Component Substrate Cu Pad on Component
图8：拔开样品
图9：切割样品（PCB和BGA面）
图10：切开后的样品
染色试验操作指示
10、在显微镜下检查线路板和元器件断裂面情况。
图11：立体显微镜和金相显微镜
失效模式
Component Substrate Cu Pad on Component
BGA ball
Cu Pad on PCB PCB Laminate
Type 7: Severe dye in void/ severe shrinkage
图12：失效模式
前5种为最常见失效模式，后两种通常不判定为失效，但同样需拍照以作制程警示。
PCB side
BGA side
Non –wetting (虚焊，无润湿）
PCB side
红墨水实验参照的标准
红墨水实验参照的标准
红墨水实验的参照标准通常包括以下几个方面：
1. 颜色稳定性：红墨水在各种条件下应保持其固有的颜色和色调，不应因外界环境的变化而发生明显的色差或褪色现象。
2. 均匀性：红墨水应具有良好的均匀性，即在书写或打印过程中，墨水应均匀分布，不应出现明显的色斑或色差。
3. 渗透性：红墨水应具有良好的渗透性，能够迅速渗透到纸张或布料等介质中，且不应在介质表面形成水滴或晕染现象。
4. 干燥性：红墨水应具有良好的干燥性，能够在适当的温度和湿度条件下迅速干燥，以保证书写的清晰度和耐久性。
5. 化学稳定性：红墨水应具有良好的化学稳定性，不应因与空气、光线等外界因素的作用而发生化学反应，以保证其颜色的稳定性和耐久性。
6. 生物相容性：如果红墨水被用于皮肤接触或食品接触的场合，应具有良好的生物相容性，以避免对人类或环境造成潜在的危害。
7. 环保性：红墨水应采用环保材料制作，尽量减少对环境的污染和资源浪费。
以上是红墨水实验的一般参照标准，具体标准可能会因不同的应用场合而有所差异。
一文带你了解红墨水实验
一文带你了解红墨水实验一、什么是红墨水实验？将焊点置于红色墨水或染料中，让红墨水或染料渗入焊点的裂纹之中，干燥后将焊点强行分离，焊点一般会从薄弱的环节（裂纹处）开裂。
因此，红墨水实验可以通过检查开裂处界面的染色面积与界面来判断裂纹的大小与深浅、以及裂纹的界面，从而获得焊点质量信息。
二、红墨水实验流程1、样品切割利用线切割机将样品裁成合适的试样。
2、清洗样品浸入装有异丙醇或甲苯的容器中，放在超声清洗机中清洗5min，取出后利用热风枪吹干试样附着的溶剂。
3、墨水渗透在合适的容器中倒入墨水直至浸没试样，在真空箱中放置1-2h。
注意把要观察的器件面朝上放置。
4、烘干烘烤条件：85℃/12h，加快方案100℃/4h5、分离6、观察三、失效模式通过断面染色分析，可以判断失效发生的状态及原因，主要失效模式分为以下几种：四、典型状态示例1、BGA枕头效应现象BGA侧、PCB焊盘侧均有染色，且呈窝状。
2、断面整体染色PCB侧焊盘与BGA焊点断面均有染色，但断面呈平滑状态，发生原因：1）BGA受外部应力变形焊点断裂；2）BGA返修不良。
3、断面部分染色PCB侧焊盘与BGA焊点断面均有部分染色，说明BGA焊球与锡膏焊接面积不足。
4、分离后无墨水浸入1）P板上的焊盘被拔离，且基材无染色；2）从焊接断面分离，呈银灰色（IMC层）。
5、分离后无墨水浸入BGA上的焊盘连焊球一起被拔离，且基材无染色。
五、红墨水实验注意事项1、取样过程应避免试样品受到外来的机械应力的损伤。
需使用专用的切割取样机，且切割的位置要保持与器件适当的距离2、清洗染色前一般选用专用溶剂对样品进行认真的清洗，清洗剂目前选用甲苯或异丙醇。
3、染色液的选择选择憎水性的、染色稳定的、渗透性强的红墨水。
避免红墨水吸湿空气中的水分，导致未存在裂纹的界面都染上红色或部分染色的区域面积扩大，致使结果出现偏差。
4、器件分离1、确保器件的干燥与多余物的必要清理；2、注意不要平推器件，尽量垂直分离器件，避免可能由于分离不当导致界面擦伤而不清晰，影响结果准确性。
红墨水试验
總結:
在論述中可靠度執行者 ( DFR 者) ?有三個主要任務是由可靠性設計 、資料的分析 和失效的分析所組成。無鉛焊料接縫的可靠性工程以焊料的週期，依據工程物理學的 原理設計初始缺陷和演練。可分為 : 1.可靠性設計的建立和測試。 2. 把這個測驗資 料分配到各體中。3.在失效樣品方面做故障分析。 最後的任務提供 : ( 1 ) 失效位置 ( 2 ) 失效模式 ( 3 ) 失效機制 這些資訊為可提供用為 : ( 1 ) 驗證這個可靠性測驗資料 ( 2 ) 驗證 DFR 者的資料分析及結果 ( 3 ) 了解為何失效了並且如何為 DFR 者和可靠度試驗的下一次修改或者做改善 ( 4 ) 決定加速因子進而選擇加速模型
裂隙檢出
滲染色法功能：
電子工業對線路元件之端子焊 點經過應力疲勞測試後的裂隙和焊 點品質狀態常耗時評估所費不疵 ， 對主機板零件或總成在近接焊點位 置，是一般檢驗重點 ; 由於焊點 密集，間距甚小，因此不規則性及 多變性必加重檢測負擔，為了獲得 焊腳裂隙3D視圖，必需做拋光前處 理及做一次穿越焊點切削，使免於 位置公差失誤所無法查覺的缺陷。
紅 鏢 STEEL RED滲染劑成果:
摘要:
對於所有 PBGA 無鉛 /錫鉛的焊料控制因HASL問題 ，鎳金和 OSP 印刷電路板接 縫大多數失敗位置是以靠近封裝襯底和焊料接縫之間的界面為主。裂縫在界面和缺陷 中開始擴延，通常剛開始是兩個獨立缺陷然後經由傳播直到他們相遇串接成一個大缺 陷，這點可以從焊料接縫上的角落附近熱膨脹失衡看出成長方向，直到越過焊料接縫 形成完全斷裂。失敗接縫由上角落附近從熱和冷開始膨脹擴大效應沿著45 °傳播向下 裂開 。 從焊料接縫的上角落開始，然後沿著焊料接縫的對角線傳播到僅剩一個裂痕而導 致工件焊點完全失敗。由於無鉛焊料使用更高的迴焊溫度，有時嚴重地歪曲 PBGA 而 導致焊料異常形狀。 如右圖示對於所有 1657CCGA 組合，失 敗的位置在角落和外部排包。 所有失敗位置 靠近基底上的焊線和PCB 焊料上的焊線在 Sn90Pb 的焊料縱列在靠近基底側面損壞得更多。 失敗模式是使高鉛焊料縱列動力主要是CCGA 和這個 PCB 之間的熱膨脹失衡下的疲勞彎曲 造成失敗破壞。
灯珠红墨水试验报告
产品/物料名称3528灯珠物料编码产品PO号试验日期
2014.05.20试验数量 10PCS 报告编号20140520011.试验工具6.试验结果
7.试验结论溶液温度：100℃±5℃
溶液浓度：2%
3.试验条件&要求试验时间：2小时
XXX光电有限公司
红墨水试验报告
红墨水、电磁炉、烧锅
2.试验方法
将红墨水按1：49比例放入电磁炉中烧至100℃后，再将烘烤后的LED放入烧锅中煮2H,做好放入和取出的时间记录，待红墨水溶液冷却后取出，用显微镜观察检验是否有红墨水渗入LED胶体中
■合格 □不合格
批准： 审核： 作成：相对温度：65%±5%
灯珠在红墨水溶液中经过100℃的烧煮，连续烧煮2H后取出显微镜下观察，灯珠内部无红墨水渗入。
4.判定标准灯珠内部无红墨水，则判为OK,灯珠内部有红墨水渗入则判为不合格。
5.试验过程
红墨水溶液烧煮灯珠 显微镜观察 灯珠内部无红墨水渗入。
LED红墨水实验方法
LED 红墨水渗透实验方法
工序
作业内容描述
备注
1
随机取10pcs 封胶成型材料放入纱网容器中；
纱网容器
抽取的材料需在显微镜/二次元等仪器下逐一检查）
2
准备一个直径*高=95*120mm，500ML 的烧杯，为了防止纱网容器贴紧烧杯底部而造成红墨水流动不畅故而将烧杯
内垫一个拱起的空支架以增加红墨水的流动性。
500ML 烧杯
此处也可垫其他网状金属物
拱起的空支架
放入时空
支架表面
要保持平
空支架放入烧杯后
将红墨水与酒精以2:1（英雄牌红墨水100ML/无水乙醇
50ML）的比例配好后置于烧杯中，溶液刻度为150ML。
红墨水与酒精
调配好的溶液
将装好材料的纱网容器放入加了红墨水的烧杯中 装有材料的纱网容器
容器放入烧杯后
烧杯放置于加热台上
100℃/2hrs加热完成后，用无尘布将灯珠表面擦拭（注意不能用水清洗，用清水洗材料渗透的红墨水容易分钟内在显微镜下观察完灯珠是否有渗透，如。
红墨水实验参照的标准
红墨水实验参照的标准红墨水实验是一种常见的化学实验，在许多学校的实验室中都有进行。
通过该实验，我们可以深入了解红墨水的化学性质和特点。
然而，对于红墨水实验的参照标准，不同的学校和教师可能存在一定的差异。
本文将探讨红墨水实验应参照的标准。
一、实验名称与目的红墨水实验的实验名称应简洁明了，能准确描述实验内容和目的。
同时，实验名称应以字体加粗的形式出现在实验报告的开头位置。
例如，实验名称可以是“红墨水对氯离子的检测实验”。
在实验目的方面，应明确提出所要验证的假设或所要解决的问题。
例如，实验目的可以是“探究红墨水对氯离子的灵敏度和选择性”。
二、实验材料与仪器在描述实验材料和仪器的使用之前，应明确列出所需的材料和仪器名称以及相应的规格和数量。
在列举时，可以按照一定的顺序排列，以便读者更容易理解和准备所需材料和仪器。
例如，可以如下列出实验材料和仪器：1. 实验材料：- 红墨水：X毫升- 氯离子溶液：X毫升- 稀硝酸：X毫升2. 仪器：- 试管：X只- 称量瓶：X个- 离心机：X台三、实验步骤在实验步骤部分，应按照实验的时间顺序，详细地描述每一个步骤。
每个步骤的描述应简洁明了，并清晰地表达实验的操作过程和要点。
同时，可以使用编号、项目符号等形式来使步骤更易读懂。
例如，实验步骤可以如下描述：1. 准备工作：a. 量取X毫升红墨水，倒入试管中；b. 准备X毫升氯离子溶液，倒入另一个试管中。
2. 实验操作：a. 将X滴红墨水滴入试管中的氯离子溶液中；b. 用玻璃棒轻轻搅拌试管，观察溶液的变化。
四、实验结果与数据处理在实验结果与数据处理部分，应准确记录实验的结果和数据。
实验结果可以使用文字叙述、表格、图表等形式进行呈现。
数据处理方面，应使用适当的统计方法和公式进行计算，并将计算结果准确地报告出来，同时附上相关的单位和精确度。
例如，实验结果与数据处理可以如下进行描述：实验结果：实验中观察到，经过滴入红墨水后，氯离子溶液呈现深红色，表明红墨水对氯离子具有显著的染色作用。
红墨水试验规范
5.1 操作步骤：
5.1.1检验被测LED是否合格，胶体内有无杂物等不良并检测其光电特性；
5.1.2在专用托架上放好石棉网（见图5-2-1）；
5.1.3烧杯中放入250ml红墨水（1：49配比，红墨水为1，水为49）放在托架上用酒精灯烧，至红墨水烧开至100℃（见图5-2-2，5-2-3）；
5.1.4红墨水烧开后将合格被测LED放入杯中煮2个小时，做好放入LED时的时间记录；
5.1.5冷却取出，用显微镜观察检验是否有红墨水渗入LED胶体中；
5.1.6用LED测试机检测光电特性（见图5-2-4பைடு நூலகம்；
5.1.7做好相关记录。
5.2 参考图片：
单 位
SQA
编 号
第版
—
SQA3QC287A0
LED红墨水试验规范
初版（A0）
2006-05-18
页 次
2/2
5-2-15-2-2
5-2-35-2-4
6.相关文件：
6.1《SMD LED工艺卡》SEG3ES001A0
7.相关表单：
无
三阶文件
TriplicateDocument
文件名称：LED红墨水试验规范
文件编号：SQA3QC287A0版 本：A0
编制：刘继勇日期：2006-05-18
审核：日期：
批准：日期：
发布：日期：
受控状态：页数：2
分发部门：品保部、工程部、生产部（生技课）
单 位
SQA
编 号
第版
—
SQA3QC287A0
LED红墨水试验规范
初版（A0）
2006-05-18
页 次
1/2
1.目的：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于LE D红墨水实验
字体: 小中大| 打印发表于: 2010-1-05 22:44 作者: anndi 来源: 电子胶水●中国
关于LED红墨水实验
1、红墨水实验
（1）概念
红墨水实验是测试leadf rame（支架）&epoxy（环氧树脂）的粘接性好坏的一种实验方法。
（2）材料
一般采用普通的红色钢笔水就可以了。
（3）方法
不同的人会采取不同的方法：
A.将LAMP LED放于红色墨水的烧杯中，静置一段时间，观察红墨水渗入支架与胶体缝隙的情况；
B.将LAMP LED放于红色墨水的烧杯中，加热煮一段时间，观察红色墨水是否渗入胶体。
2、红墨水实验的目的
红墨水实验的目的是要考察支架与胶体之间的气密性，如果气密性不好，则实验后，胶体会染上红色。
目前，一些企业要求产品经过红墨水实验后胶体仍为无色，给封装工程师增加了技术难题。
因此，探讨红墨水实验的相关技术问题，是非常有必要的。
3、红墨水实验的问题
（1）封装LAMP LED的胶水如何选择，可以降低红墨水的渗透？
（2）封装LAMP LED的支架如何选择，对支架的电镀有什么特殊的要求和选择？
（3）封装LAMP LED的制程应如何控制，例如烘烤的温度与时间，是否影响支架与胶体之间的粘结性？（4）封胶的胶水中若加入添加剂，若扩散剂等，是否影响红墨水的实验结果？。
