工程制图复习题含答案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

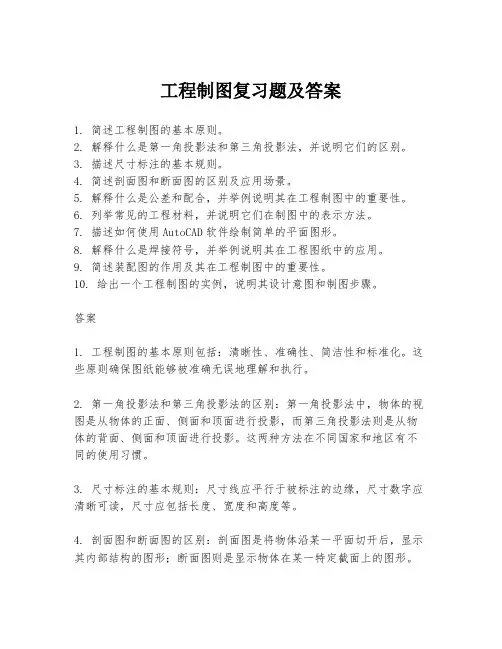

工程制图复习题及答案
工程制图复习题及答案1. 简述工程制图的基本原则。
2. 解释什么是第一角投影法和第三角投影法，并说明它们的区别。
3. 描述尺寸标注的基本规则。
4. 简述剖面图和断面图的区别及应用场景。
5. 解释什么是公差和配合，并举例说明其在工程制图中的重要性。
6. 列举常见的工程材料，并说明它们在制图中的表示方法。
7. 描述如何使用AutoCAD软件绘制简单的平面图形。
8. 解释什么是焊接符号，并举例说明其在工程图纸中的应用。
9. 简述装配图的作用及其在工程制图中的重要性。
10. 给出一个工程制图的实例，说明其设计意图和制图步骤。
答案1. 工程制图的基本原则包括：清晰性、准确性、简洁性和标准化。
这些原则确保图纸能够被准确无误地理解和执行。
2. 第一角投影法和第三角投影法的区别：第一角投影法中，物体的视图是从物体的正面、侧面和顶面进行投影，而第三角投影法则是从物体的背面、侧面和顶面进行投影。
这两种方法在不同国家和地区有不同的使用习惯。
3. 尺寸标注的基本规则：尺寸线应平行于被标注的边缘，尺寸数字应清晰可读，尺寸应包括长度、宽度和高度等。
4. 剖面图和断面图的区别：剖面图是将物体沿某一平面切开后，显示其内部结构的图形；断面图则是显示物体在某一特定截面上的图形。
5. 公差和配合的重要性：公差是指允许的尺寸变化范围，配合则是指两个或多个部件之间的尺寸关系。
它们确保了部件的互换性和装配的可行性。
6. 常见的工程材料包括：钢材、铝材、塑料、木材等。
在制图中，材料通常通过特定的符号或文字说明来表示。
7. 使用AutoCAD绘制平面图形的步骤：首先打开AutoCAD软件，然后选择绘图工具，如直线、圆形等，按照设计意图绘制图形，最后进行尺寸标注和细节处理。
8. 焊接符号的应用：焊接符号用于指示焊接的类型、位置和尺寸，确保焊接工作的准确性和一致性。
9. 装配图的作用：装配图展示了多个部件如何组合成一个完整的设备或结构，它对于生产、装配和维修都至关重要。
工程制图复习题(带答案)
6.求圆锥面上的点的投影常用法和法。纬圆、素线
7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。正、斜
8.组合体尺寸分为，和尺寸三种。定形、定位、总体
9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。图样、实物
A BCD
已知立体的三视图，选择正确的立体图（）。
ABCD
点A在圆柱表面上，正确的一组视图是（）
ABCD
已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
A BCD
已知圆柱切割后的主、俯视图，正确的左视图是（）图。
ABCD
已知主视图和俯视图，选择正确的左视图（）。
已知主视图和俯视图，选择正确的左视图（）。
三选择题下列不是曲面立体术语的是轴线平面截割圆柱时当截平面平行于圆柱的轴线时截交线为都有可能平面截割圆锥时当截平面通过锥顶于圆锥体相交时截交线为双曲线求直线与平面立体相交时的贯穿点不会用到的方法一个封闭的线框表示两个面或两个以上面的重影三角形平面的三个投影均为缩小的类似形该平面为一般位置平面在工程图样中画尺寸线应采用的线型为粗虚线已知物体的主俯视图正确的左视图是四读图题指出图中的最高最低最左最右最前最后的点
已知主视图和俯视图，选择正确的左视图（）。
四、
指出图中的最高、最低、最左、最右、最前、最后的点。
最高点：C
最低点：B
最前点：C
最后点：A
最左点：A
最右点：C
判断点K是否在直线AB上
K直线AB上不在
判断两直线位置关系
___________________________
平行交叉交叉
判定两直线的相对位置（平行、相交、交叉）。
工程制图复习题(带答案)
补全相贯线正面投影。（保留作图线）
七
标注下列平面图形的尺寸（以实际量取尺寸为准）
补全组合体的尺寸
标注组合体的尺寸。（按图上实际量取，取整）。
八
根据两面投影图，画出正等轴测图。
根据给定的三视图，按1:1的比例画全立体的正等轴测图。
根据给定的三视图，画全立体的正等轴测图。
╳
平面立体相贯，相贯线可能是一组也可能是两组。（）
√
曲线的投影只能是曲线。（）
╳
直线的投影只能是直线。（）
╳
平面截割圆柱，截交线有可能是矩形。（）
√
正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。（）
╳
三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。（）
√
立体的投影图中，正面投影反映形体的上下前后关系和正面形状。（）
10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半径
11.正等轴测图的伸缩系数是，简化伸缩系数是。0.82、1
12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。不同、一样的
5.侧平线的_________投影反映直线的实长。侧面
6.求圆锥面上的点的投影常用法和法。纬圆、素线
7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。正、斜
8.组合体尺寸分为，和尺寸三种。定形、定位、总体
9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。图样、实物
在工程图样中，画尺寸线应采用的线型为( )
工图复习试卷及参考答案全五套
工图复习试卷及参考答案全五套中南大学网络教育课程考试复习题及参考答案工程图学一、选择题:1.找出符合箭头方向的正确投影。
2.选择正确的左视图。
3.选择正确的断面图。
4.多向选择题:根据主俯视图，选择正确的左视图。
5.根据俯视图选择正确的剖视图。
6.选择正确的左视图。
7.判断小轴的四个移出断面哪个正确。
8.根据俯视图选择正确的剖视图。
9.选择正确的断面图。
10.根据两视图，找出正确的第三视图。
11.选择正确的左视图。
12.下列局部剖视图表达正确的一组是( )13.下列螺纹及螺纹连接画法正确的是( )二、补漏线:1.补画视图中漏画的图线。
2.补画剖视图中漏画的图线。
3.补画视图中漏画的图线。
4.补画视图中漏画的图线。
5.补画剖视图中漏画的图线。
6.画全左视图。
7.补画剖视图中漏画的图线。
8.补画视图中漏画的图线。
9.补画视图中漏画的图线。
10.补画主视图中的漏线。
11.补画视图中漏画的图线。
12.补画俯、左视图中漏画的图线。
13.补画左视图中漏画的图线。
三、补视图:1.补画俯视图。
2.补画俯视图。
3.求作俯视图。
4.补画左视图。
5.画出圆柱被截切后的侧面投影。
6.补画左视图。
7.补画俯视图。
8.画全俯视图，作出左视图。
9.补画俯视图。
四、改错题1.找出主视图中的错误，并在指定位置画出正确的视图。
2.改正螺纹连接画法中的错误，把正确的图形画在下面空白处。
五、剖视图:1(将主视图画成半剖视图，并画出全剖的左视图。
2(将主视图改画成半剖视图，并将左视图画成全剖视图。
(将主视图画成半剖视图，并画出全剖的左视图。
34.将主视图画成半剖视图，并将左视图画成全剖视图。
5.将主视图画成全剖视图。
6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。
7.将主视图画成全剖视图(可在原图上改，不要的线打“X”)。
8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。
参考答案一、选择题:1.找出符合箭头方向的正确投影。
工程制图复习题(含答案)
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习试题及答案
3A 1202 201 2 (1)2(2)3456789(1)A DB C 口4、已知形体的主视图和俯视图，正确的左视图是（）5、已知形体的主、俯视图，判断正确的左视图是（）0 □ □6已知形体的主、俯视图，正确的左视图是（）。
K 四四四匹___________ ABCD7、已知形体的主、俯视图，正确的左视图是（BCD l pLT||4~r|ID [3 EH □氐 KJ 4 1 c 18、对照轴侧图，正确的三面投影图是（）。
9. 下面四组剖面图中，画得正确的是（）1、若粗线宽度为b ，则中线宽度为 _______________ ，细线宽度为_____________;j；Z<Ps 得分 阅卷人二、填空题（每空 1分，共20分）AB C D2、建筑图中的尺寸除___________ 及_______________ 以米为单位外，其他一律以毫米为单位。
3、平行正投影的性质有：度量性、__________ 、___________ 、___________ 、4、圆锥被一个平面截切时，若该截平面与轴线的夹角B大于圆锥素线与轴线的夹角a，则所产生的截交线的形状为 ________________ 。
5、___________________________________________________________________ 在钢筋混凝土结构图中的06@200其中①表示_________________________________ , @表示 __________________ 。
6、尺寸标注的组成______________ 、________________ 、_________________ 、7、一套房屋施工图按其用途的不同可分为____________ 施工图、_____________ 施工图、______________ 工图。
8、________________________________________________ 标高用于表示某一位置的高度，分为________________________________________ 和_________________ 两种。
工程制图复习题附答案
工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。
答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。
答案：毫米3. 工程制图中，表示物体对称性的符号是________。
答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。
答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。
答案：度符号6. 工程制图中，表示物体厚度的线型是________。
工程制图复习题(带答案)
工程制图期末复习试题一、填空题1。
当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2。
平面与立体相交，所得的交线称为：,交线所围成的平面图形称为: 。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为.直线、椭圆4。
曲线根据其上面点所属平面不同分为:平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长.侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7。
在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比.图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径11。
正等轴测图的伸缩系数是，简化伸缩系数是。
0。
82、112.同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13。
投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15。
用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影,可以利用素线法来做。
( ）╳平面立体相贯，相贯线可能是一组也可能是两组. （）√曲线的投影只能是曲线。
（) ╳直线的投影只能是直线。
（) ╳平面截割圆柱，截交线有可能是矩形. ( ）√正等测的三个轴间角均为120°,轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中,正面投影反映形体的上下前后关系和正面形状. （）╳三、选择题下列不是曲面立体术语的是（).A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
《工程制图》题库整理(含答案)
工程制图一、单选题（70分）1、下图所示球与半圆柱相贯，相贯线的空间形状是：（）A、椭园B、空间曲线C、椭圆与直线的组合D、圆正确答案：A4.在下图中用辅助投易影法求三角形ABC平面的水平倾角0时，新投影轴应：（）A、平行于a'cB、垂直于a'cC、平行于abD、垂直于ab正确答案：D8、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交垂直C、相交不垂直9、下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：（）A、AB、BC、CD、D正确答案：A10、右图中两直线的相对几何关系是：（）A、相交B、交错C、平行D、无法判断正确答案：C12、下图为截切后正圆柱的三面投影，正确的W面投影是：（）A、AB、BC、CD、D正确答案：A13、下图所示P、Q两平面的相对几何关系是：（）A.平行B、垂直C、相交D、不确定正确答案：B14、下图为截切后正四棱推的投影，正确的水平投影是：（）A、AB、BC、CD、D正确答案：B20、下图所示的平面是：（）A、水平面B、侧垂面C、铅垂面21、在下图中：（）A、C点在正垂线AB上B、C点不在正垂线AB上C、C点在侧平线AB上D、C点不在侧平线AB上正确答案：D22、下图所示C.D两点是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：B25、在下图中用辅助投影法求线段AB的正面倾角时，新投影轴应：（）A、平行于a'b'B、垂直于a'b’C、平行于abD、垂直于ab27、下图所示AB直线是：（）A、水平线B、正平线C、侧平线D、一般倾斜直线正确答案：D30、下图中三棱锥的侧面投影是：（）A、AB、BC、CD、D正确答案：C33、下图所示的曲面是：（）A、锥面B、锥状面C、单叶旋转双曲面34、右图中长度尺寸注法错在：（）A、尺寸起止符号倾斜方向不对B、尺寸线距离标注位置太远C、该尺寸应注写在图形轮廓内D、尺寸线不应是图形轮廓线的延长线正确答案：D35、下图A点到W面的距离是：（）A.alaxB、a'azC、aaxD.a"ayw正确答案：B36、在下面的投影图中，反映线段实长的投影是：（）A.a'b'B、by'c'C.acD.、无正确答案：A37、下图所示圆锥被正垂面P所截，其截交线的形状是：（）A、三角形B、椭圆与直线C、双曲线与直线D、抛物线与直线正确答案：B38、右图中直径尺寸注法错在：（）A.尺寸起止符号应为短斜线B、尺寸数字没有居中C、尺寸线应该倾斜D、直径尺寸应该注在圆外正确答案：C39、下图所示圆柱波两平面所截切，切口的空间形状是：（）A、椭圆与椭圆的组合B、椭圆与矩形的组合C、椭圆与双曲线的组合40、下图所示位于球面正面投影轮廓线上的点是：（）A、M点B、N点C、K点D、无正确答案：A41、下图所示的曲面是：（）A、柱面B、柱状面C、单叶旋转双曲面D、螺旋面正确答案：C47、下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：（）A、圆曲线.椭圆与椭圆的组合B、空间曲线C、圆曲线.椭园与直线的组合D、椭圆、椭圆与椭园的组合51、在下图中已知形体的三面投影图，则与其吻合的轴测图是：（）A、AB、BC、CD、D正确答案：D52、下图为球面被两个正垂面切割，其切口的空间形状是：（）A、椭圆曲线与椭圆曲线的组合B、椭圆曲线与双曲线的组合C、.圆曲线与圆曲线的组合D、矩形与椭圆曲线的组合正确答案：C53.下图所示AB直线与三角形CDE平面的相对几何关系是：（）A、AB在三角形CDE内B、AB与三角形CDE相交不垂直C、AB与三角形CDE垂直D、AB与三角形CDE平行48、下图所示六棱锥被正垂面P所截，其截交线的形状是：（）A、三角形B、五边形C、六边形D、七边形正确答案：D55、右图中两直线的相对几何关系是：（）A、相交B、交错C、相交垂直D、交错垂直正确答索：C56、右图所示平面的类型是：（）A、水平面B、正平面C、侧平面59、下图所示的曲面是：（）A、柱面B、锥面C、回转面D、螺旋面正确答案：D63、下图为截切后正圆锥的正面投影，它的两段截交线是：（）A、双曲线与椭圆曲线的组合B、等腰三角形与半圆曲线的组合C、抛物线与半圆曲线的组合D、等腰三角形与椭圆曲线的组合正确答案：B67.右图中直径尺寸注法错在：（）A.尺寸起止符号应为短斜线B、尺寸数字不能水平注写C、尺寸数字应注写在圆内D、尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D69、右图所示平面的类型是：（）A、铅垂面B、正平面C、侧平面D、任意倾斜平面正确答案：B70、下图所示正垂面圆O的水平投影是：（）A、直线B、椭圆C、圈D、双曲线正确答案：B2、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（）A、平行于ab'B、垂直于a'b’C、平行于ab5、在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：（）A、AB、BC、CD、D正确答案：C6、右图中两直线的相对几何关系是：（）A、相交B、交错C、平行D、交错垂直正确答案：B11、下图所示ABCDE平面的类型是：（）A、正垂面B、铅垂面C、侧垂面17、下图所示三棱柱与半球相贯，相贯线的空间形状是：（）A、圆曲线.椭圆与椭园的组合B、空间曲线C、圆曲线.圆曲线与圆曲线的组合D、椭圆.椭圆与椭园的组合正确答案：C19、下图为截切后正四棱锥的投影，正确的水平投影是：（）A、AB、BC、CD、D正确答案：B20、下图所示圆锥波正垂面P所截，其截交线的形状是：（）A、三角形B、椭圆与直线28、下图中已知园锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：（）A、AB、BC、CD、D正确答案：A31、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（）A、AB、BC、CD、D正确答案：A32、在下图中用辅助投影法求三角形ABC平面的水平倾角a时，新投影轴应：（）A、平行于a'c'B、垂直于a'c'C、平行于ab34、下图所示组合体，正确的左侧立面图是：（）A、AB、BC、CD、D正确答案：D43、下图所示圆柱被两平面所截切，切口的空间形状是：（）A、椭圆与椭园的组合B、椭圆与矩形的组合C、椭圆与双曲线的组合D、圆与矩形的组合正确答案：B53、下图所示球与圆锥相贯，相贯线的空间形状是：（）A、圆B、空间曲线C、矩形54、下图所示C.D两是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：B59、下图所示AB直线与三角形CDE平面的相对几何关系是：（）A、AB在三角形CDE内B、AB与三角形CDE相交不垂直C、AB与三角形CDE垂直D、AB与三角形CDE平行正确答案：D69、下图所示五棱柱表面上一点K，其正确的侧面投影是：（）A、AB、BC、CD、D正确答案：B52、下图所示AB.C.D四点中位于H面上的点是：（）A、A点B、B点C、C点D、D点正确答案：D53.下图所示A、D两点是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：C3.在下面的投影图中，表示交错两直线的是：（）A、AB、BC、CD、D正确答案：DA、平行B、相交C、相交垂直D、交错正确答案：B59、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交C、相交垂直D、交错正确答案：D9、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交C、相交垂直A、平行B、相交C、相交垂直D、交错正确答案：D9、下图所示正平面P与三角形平面ABC的交线是：（）A、正平线B、水平线C、铅垂线D、一般倾斜直线正确答案：A9、下图所示K点在球面上的位置是：A、球面的左下前部B、球面的右下前部C、球面的左上前部D、球面的右上后部9、下图为截切后正圆柱的三面投影，正确的H面投影是：A、AB、BC、CD、D正确答案：C2、徒手画圈草图时：（）A、只是不需要固定图纸，其它与仪器图相同B、可以了草随意一些C、所有图线一样，没有粗中细线型的要求D、画线靠徒手，定位靠目测，必须保持线型明确，比例协调正确答案：D3、多面正投影法的优点是：（）A、直观性强B、富有立体感和真实感C、绘图简便，立体感强D、绘图简便，度量性好正确答案：D5、下面哪一个性质不是中心投影法和平行投影法共有的基本性质？（）A、同素性B、从属性C、积聚性D、平行性正确答案：D17、绘图比例是：（）A、图形与实物相应要素的线性尺寸之比B、实物与图形相应要素的线性尺寸之比C、比例尺上的比例刻度D、图形上尺寸数字的换算系数正确答案：A26、正投影法是指：（）A.投射线都相交于投射中心，投射出形体投影的方法B、投射线互相平行且垂直于投影面，投射出形体投影的方法C、由互相平行的投射线投射出形体投影的方法D.投射线互相平行且倾斜于投影面，投射出形体投影的方法正确答案：B28、下面哪一个性质不是平行投影法特有的基本性质（）A.平行性B、定比性C、相似性D、接合性正确答案：D29、工程上常用的图示方法中使用最广泛的是那一种？（）A、多面正投影法B、轴测投影法C、标高投影法31、平行投影法中图形的相仿性是指：（）A、相似性B、全等性C、平面图形非退化的平行投影D、平行性正确答案：C32、手工绘制工程图时，在底稿上加深描黑的次序一般应该为：（）A、先上后下，先左后右，先曲后直，先粗后细B、由绘图者随意确定C、只需加深描黑相实线，细实线就用作图线D、先粗后细，其它随意正确答案：A42、下面关于轴测投影的说法哪一个是正确的？（）A、直观性强，有一定的度量性B、最具有真实感，但作图太繁杂费时C、绘图简便，有立体感，无度量性D、绘图简便，度量性好，无立体感正确答案：A43、制图标准是在全国范围内使图样标准化，规范化的统一准则。
工程制图复习题(含答案)
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习题(带答案)
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程制图试题A
（试卷共8页，答题时间120分钟）题号-一- -二二三四
总分
统分人复核人
得分
得分阅卷人一、选择题（每小题2分，共20分。
请将答案填在下面
的表格内）
题号 1 2(1)2(2)3456789
答案
1、下列图中反映两直线垂直相交的是（）
次
层
业
专
2、找到与投影图相对应的几何体，并填写相应的编码。
（1）（）（2）（）
A D
3、已知形体的主、俯视图，正确的左视图是（
4、已知形体的主视图和俯视图，正确的左视图是（
）
5、已知形体的主、俯视图，判断正确的左视图是（
）
0 □ □
6已知形体的主、俯视图，正确的左视图是（
）。
K 四四四匹
___________ A
B
CD
7、已知形体的主、俯视图，正确的左视图是（
B
C
D l pLT||4~r|
ID [3 EH □氐 KJ 4 1 c 1
8、对照轴侧图，正确的三面投影图是（
）。
9. 下面四组剖面图中，画得正确的是（）
1、若粗线宽度为b ，则中线宽度为 _______________ ，细线宽度为
_____________
;j
；Z
<Ps
得分 阅卷人
二、填空题（每空 1分，共20分）
A
B C D
2、建筑图中的尺寸除___________ 及_______________ 以米为单位外，其他一律以毫米为单位。
3、平行正投影的性质有：度量性、__________ 、___________ 、___________ 、
4、圆锥被一个平面截切时，若该截平面与轴线的夹角B大于圆锥素线与轴线的夹角a，则所产生的截交线的形状为 ________________ 。
5、___________________________________________________________________ 在钢筋混凝土结构图中的06@200其中①表示_________________________________ , @
表示 __________________ 。
6、尺寸标注的组成______________ 、________________ 、_________________ 、
7、一套房屋施工图按其用途的不同可分为____________ 施工图、_____________ 施工图、______________ 工图。
8、________________________________________________ 标高用于表示某一位置的高度，分为________________________________________ 和_________________ 两
种。
1、根据组合体的两个视图，补画第三视图。
（共17分）
（1）（9 分）（2）（8 分）
得分阅卷人三、作图题（共45分）
2、求作三角形ABC 与四边形的交线，并表明可见性。
（8分）
4、试求圆拱屋面与斜屋面的交线。
（10分）
3、
试求正四棱锥被平面切割后的三面投影。
（10分）
120ktll?0
120 1
120 T ______________________ 3600 ___________________________
〔
5
一 ①
③
得分 阅卷人
四、作图应用题（共15分）
作图要求：根据所给梁的剖面图，在指定位置完成 1-1和2-2断面图，并
对钢筋进行标注。
1-1
工程制图答案A
二、填空题（每空1分，共20分）
答案如下，每空1分。
1、0.5b 0.25b
2、标咼总平面图
3、积聚性平行性定比性相仿性
4、椭圆
5、钢筋等级符号相邻钢筋中心距
6、尺寸线尺寸界线起止符号尺寸数字
7、建筑结构设备
8、绝对标高相对标高
三、简答题（共45分）
答案要点如下：
1、根据组合体的两个视图，补画第三视图。
（共17分）
（1）（9 分）（2）（8 分）
3、求正四棱锥被平面切割后的三面投影（ 评分标准：
（1） 作出水平面截交线4分；
（2） 作出正垂面截交线4分；
（3） 作出底面交线2分。
S.
评分标准： 第1题、外框4分，内部实线3分，虚线2分，共9分; 第2题、外框4分，内部线4分，共8分。
2、求作三角形ABC 与四边形的交线，并表明可见性。
（8 分） 评分标准： （1） 求交线4分，
（2） 虚实线每条1
分, 共8分。
10
分）
评分标准：
(1)作出a、b、c点三面投影4分；
(2)作出d、e点三面投影4分；
(3)作出交线2分。
四、作图应用题(共15分)
作图要求：根据所给梁的剖面图，在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
评分标准：
(1) 1-1断面绘全钢筋4分，标注正确4分，共8分;
(1) 2-2断面绘全钢筋4分，标注正确3分，共7分。
