电容式电压互感器
电容式电压互感器电气符号
电容式电压互感器电气符号电容式电压互感器是一种电力系统中常用的变压器，用于测量高压电网中的电压。
它的电气符号用于电路图中，以表示其存在和连接方式。
本文将介绍电容式电压互感器的电气符号及其含义。
1. 电容式电压互感器的基本原理电容式电压互感器是通过测量电容器的电压来检测高压电网中的电压的。
它由一个电容器和一个电感器组成。
当高压电网上的电压施加在电容器上时，电容器的电压随之变化。
通过测量电容器上的电压，可以获得高压电网中的电压值。
2. 电容式电压互感器的电气符号在电路图中，电容式电压互感器的电气符号通常以一个圆形和一条直线表示。
这个圆形代表电容器，而直线代表电感器。
两者通过一条直线连接起来，表示它们是相互连接的。
电容式电压互感器的电气符号可以简化为以下形式：[插入电容式电压互感器电气符号图片]3. 电气符号的含义电容式电压互感器的电气符号中，圆形代表电容器，表明它是电路中的一个元件。
电容器的作用是储存电荷，并且随电压的变化而变化。
直线代表电感器，表示电容式电压互感器利用电感原理进行电压测量。
同时，直线也表示电容与电感器之间的连接关系。
4. 电气符号的使用示例在电路图中，电容式电压互感器的电气符号通常用于表示该元件的位置和连接方式。
下面是一个电气符号的使用示例：[插入电气符号使用示例图片]图中显示了一个电容式电压互感器连接在高压电网中，并通过测量电容器的电压来测量电网的电压。
电容式电压互感器的电气符号清晰地表示出其存在和连接方式，方便了电路图的分析和设计。
结论电容式电压互感器的电气符号是电路图中的重要元素，用于表示电容式电压互感器的存在和连接方式。
这种电气符号能够准确地表达出电容式电压互感器的工作原理和作用，为电路图的设计者和读者提供方便。
通过了解电容式电压互感器的电气符号及其含义，我们能够更好地理解和设计电力系统中的电路图。
电容式电压互感器
IC几乎是不变的。 tg取决于缺陷对Ir 的影响。
这相当于不同的绝缘部分相并联的情况，总 绝缘损耗为完好部分与缺陷部分介质损耗之和。
P U 2C X tg U 2C0tg 0 U 2C1tg1 U 2C0tg 0 U 2C1tg1 tg U 2C X C0tg 0 C1tg1 CX
2 2 2 2 2 2
I CS ~U I
R
UR
UC
U
并联等效电路图
电流相量图
等值电路的应用
如果损耗主要是由于电导引起的，则常应用并联 等值电路。 如果损耗主要由介质极化及连接导线的电阻等引 起，则常用串联等值电路。
必须注意同一介质用不同等值电路表示时，其 等值电容量是不同的。
2 U Cs tg 2 P U C ptg 2 1 tg Cs Cp 1 tg 2
这样如果缺陷部分（C1）越小，则C1 / CX 越 小，所以在测量整体绝缘tg时越难以发现缺陷部 分（ tg1）的影响。
发电机
反映不灵敏的设备 tg 反映灵敏的设备
电力电缆
变压器绕组
套管 PT
CT
在线检测tg的电桥法
在停电试验中用电桥法测量tg是一种常用的、 高精度的测量方法。 如果能够在运行状态下进行
Cx
CN
1 Z X RX j C X 1 Z N j( ) C N
单元体积的介质损耗 I=Ir+IC
~U
IC
I
P 功率三角形
绝缘介质工作图
U 电流相量图
使用介质损耗P表示绝缘介质的品质好坏是不 方便的，因为P值与试验电压、介质尺寸等因素有 关，不同设备间难以进行比较。 所以改用介质损耗角正切 tg 来判断介质的品 质。 tg与类似，是仅取决于材料的特性与材料尺 寸无关的物理量。
电磁式电压互感器与电容式电压互感器
电磁感应式电压互感器与电容分压式电压互感器对比电磁感应式电压互感器其工作原理与变压器相同，基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。
为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
线圈出现零序电压则相应的铁心中就会出现零序磁通。
为此，这种三相电压互感器采用旁轭式铁心（10kV及以下时）或采用三台单相电压互感器。
对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。
电磁感应式电压互感器的等值电路与变压器的等值电路相同。
电容分压式电压互感器在电容分压器的基础上制成。
其原理接线见图2。
电容C1和C2串联，U1为原边电压，为C2上的电压。
空载时，电容C2上的电压为由于C1和C2均为常数，因此正比于原边电压。
但实际上，当负载并联于电容C2两端时，将大大减小，以致误差增大而无法作电压互感器使用。
为了克服这个缺点，在电容C2两端并联一带电抗的电磁式电压互感器YH，组成电容分压式电压互感器(图3)。
电抗可补偿电容器的内阻抗。
YH有两个副绕组，第一副绕组可接补偿电容Ck供测量仪表使用；第二副绕组可接阻尼电阻Rd，用以防止谐振引起的过电压。

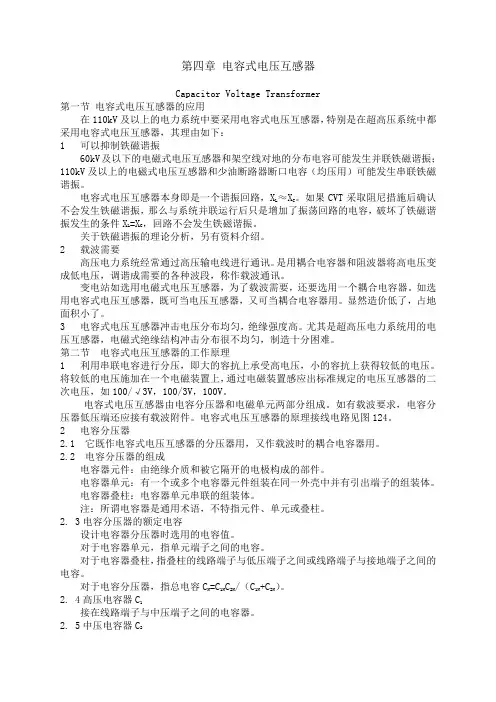

第四章 电容式电压互感器
第四章电容式电压互感器Capacitor Voltage Transformer第一节电容式电压互感器的应用在110kV及以上的电力系统中要采用电容式电压互感器，特别是在超高压系统中都采用电容式电压互感器，其理由如下：1 可以抑制铁磁谐振60kV及以下的电磁式电压互感器和架空线对地的分布电容可能发生并联铁磁谐振；110kV及以上的电磁式电压互感器和少油断路器断口电容（均压用）可能发生串联铁磁谐振。
电容式电压互感器本身即是一个谐振回路，XL ≈XC。
如果CVT采取阻尼措施后确认不会发生铁磁谐振，那么与系统并联运行后只是增加了振荡回路的电容，破坏了铁磁谐振发生的条件XL =XC，回路不会发生铁磁谐振。
关于铁磁谐振的理论分析，另有资料介绍。
2 载波需要高压电力系统经常通过高压输电线进行通讯。
是用耦合电容器和阻波器将高电压变成低电压，调谐成需要的各种波段，称作载波通讯。
变电站如选用电磁式电压互感器，为了载波需要，还要选用一个耦合电容器。
如选用电容式电压互感器，既可当电压互感器，又可当耦合电容器用。
显然造价低了，占地面积小了。
3 电容式电压互感器冲击电压分布均匀，绝缘强度高。
尤其是超高压电力系统用的电压互感器，电磁式绝缘结构冲击分布很不均匀，制造十分困难。
第二节电容式电压互感器的工作原理1 利用串联电容进行分压，即大的容抗上承受高电压，小的容抗上获得较低的电压。
将较低的电压施加在一个电磁装置上，通过电磁装置感应出标准规定的电压互感器的二次电压，如100/√3V，100/3V，100V。
电容式电压互感器由电容分压器和电磁单元两部分组成。
如有载波要求，电容分压器低压端还应接有载波附件。
电容式电压互感器的原理接线电路见图124。
2 电容分压器2.1 它既作电容式电压互感器的分压器用，又作载波时的耦合电容器用。
2.2 电容分压器的组成电容器元件：由绝缘介质和被它隔开的电极构成的部件。
电容器单元：有一个或多个电容器元件组装在同一外壳中并有引出端子的组装体。
电容式电压互感器
1 电容式电压互感器（CVT）电压互感器[1]（PT/VT）是用来变换线路电压的设备，主要功能是测量线路的电压、功率和电能。
电压互感器是电力系统中不可缺少的一种设备，在各电压等级都发挥着重要作用，其主要用于电压测量、电能计量、继电保护和自动控制等方面。
电压互感器根据结构型式主要分为电磁式、电容式和电子式三种。
目前新型的电子式互感器发展迅猛，其具有很多优异性能，但是由于其稳定性和可靠性较差，无法成为法定计量设备，所以电力系统中使用最广泛的电压互感器仍为电磁式电压互感器（PT）和电容式电压互感器（CVT）[2]。
文献[3]中统计了截至2015年广州电网各类电压互感器的使用情况，电磁式、电容式、电子式使用量占比依次是18.58%、81.30%、0.12%，可见电容式电压互感器的使用数量占据绝对优势。
PT本质上是一台容量不大的变压器，其在低压等级的测量准确度较高，但随着电压等级的升高，其绝缘可靠性变低，成本也更为昂贵。
CVT是由电容分压器和电磁单元组成，先通过串联电容进行分压后接入电磁单元，电磁单元与PT相似，所以CVT具有PT的全部功能外还有以下特点：电容分压器的分压大大提高了CVT的绝缘性能，使得它在电磁单元绝缘水平较低时也可以对高电压进行转换；内部电容器可以通过耦合作用在长距离通讯、远方测量、线路高频保护等方面发挥载波作用；制作工艺不复杂、易于维护、经济性显著[4]。
所以CVT广泛应用于110kV及以上电压等级的电网中。
从结构上看，CVT比PT多出一套电容分压装置，且其多用于电压等级较高的电网中，所以其故障率也会有所升高。
我们最大CVT被广泛应用于超高压、特高压电网中，所以会经常出现在高海拔、大温差、易覆冰、易污秽等复杂地理环境中，环境因素会很大程度地影响其测量准确度，它的故障发生率也会有所上升[2]。
所以我们主要针对电网中使用最为广泛的电容式电压互感器进行了研究。
1.1 CVT的基本原理图1-1 电容式电压互感器基本原理图电容式电压互感器主要由电容单元和电磁单元两部分组成，其并联在线路上，先通过电容分压得到10~20kV的电压，然后再经过电磁单元变换成所需的检测电压[5]。
电容式电压互感器课件
未来研究方向探讨
高精度测量技术
研究提高电容式电压互感器测量 精度的方法和技术，满足电力系
统高精度测量的需求。
温度稳定性研究
探究温度对电容式电压互感器性 能的影响规律，提出改善温度稳 定性的有效措施。
新型材料应用
ERA
绝缘材料性能要求及选择依据
绝缘材料性能要求
良好的机械性能 良好的热稳定性
高介电强度 低介质损耗
绝缘材料性能要求及选择依据
工作电压等级
选择依据
01
02
03
环境温度
湿度
04
05
污秽等级
绝缘结构设计原则和方法
设计原则 安全可靠，满足运行要求
结构简单，便于制造和维修
绝缘结构设计原则和方法
经济合理，降低制造成本 设计方法
学习方法
理论讲解、案例分析、实验操作等多种方式相结合，提高学习效果。
学习成果
掌握电容式电压互感器的基本知识，具备分析和解决实际问题的能 力。
行业发展趋势预测
1 2 3
技术创新 随着新材料、新工艺、新技术的不断涌现，电容 式电压互感器的性能将不断提高，应用领域也将 不断拓展。
智能化发展 结合人工智能、大数据等先进技术，实现电容式 电压互感器的智能化监测、诊断和管理，提高设 备运行的安全性和可靠性。
根据电压等级和绝缘水平确定绝缘结构形式
绝缘结构设计原则和方法
01
根据电场分布和绝缘材料特性进行 结构优化
02
采用计算机辅助设计进行仿真分析 和优化
提高绝缘性能的措施和建议
措施 采用高性能绝缘材料
电容式电压互感器
电容式电压互感器(CVT)CVT的中文全名为电容式电压互感器，在国外已有四十多年的发展历史，在72.5～800 kV电力系统中已被普遍应用。
国产CVT于1964年在西安电力电容器厂诞生，到如今也积累了三十五年的制造和运行经验，逐渐进入成熟期。
尤其是近几年，国产CVT在准确度及输出容量的提高以及成功地采用速饱和电抗型阻尼器使铁磁谐振阻尼特性和瞬变响应特性明显改善等方面有了突破性进展。
电容式电压互感器CVT的定义编辑本段回目录CVT(电容式电压互感器)是一种由电容分压器和电磁单元组成的电压互感器。
其设计及内部接线使电磁单元的二次电压实质上与施加到电容分压器上的一次电压成正比，并且在连接方法正确时其相位差接近于零。
CVT的构成及原理编辑本段回目录CVT（电容式电压互感器）主要由电容分压器和中压变压器组成。
电容分压器由瓷套和装在其中的若干串联电容器组成，瓷套内充满保持0.1MPa正压的绝缘油，并用钢制波纹管平衡不同环境以保持油压，电容分压可用作耦合电容器连接载波装置。
中压变压器由装在密封油箱内的变压器、阻尼装置和补偿电抗器组成，油箱顶部空间充氮。
一次绕组分为主绕组和微调绕组，一次侧和一次绕组间串联一个低损耗电抗器。
由于电容式电压互感器的非线性阻抗和固有的电容有时会在电容式电压互感器内引起铁磁谐振，因而用阻尼装置抑制谐振，阻尼装置由电阻和电抗器组成，跨接在二次绕组上，正常情况下阻尼装置有很高的阻抗，当铁磁谐振引起过电压，在中压变压器受到影响前，电抗器已经饱和了只剩电阻负载，使振荡能量很快被降低。
CVT的准确度及额定输出容量编辑本段回目录国外的CVT最高准确度为0.2级，额定输出容量正在逐步降低。
以厂商ABB为例，目前其标准产品在0.2级下的输出从250VA已降低到120VA，其它国外公司各种电压等级CVT额定输出也不超过250VA，这主要是由于现代继电保护装置和测量系统所需负荷大幅减小。
国内情况则相反。
根据需求，国产CVT在0.2级条件下的额定输出容量在不断提高。
电容式电压互感器(CVT)
电容式电压互感器试验方法
IEC60044-5中，计算公式如下：
k em(h100)/08150 a
其中： h：海拔值，单位：m； m：=1，工频和雷电冲击时；
=0.75 ，操作冲击时。
电容式电压互感器试验方法
短时工频耐受电压试验 如图2所示，相应的试验电压施 加于高压端子与接地端子之间 （低压端子与接地端子相连 接）。耐受时间1min。试验前 后可用电桥测量电容及介损， 用于判断是否有元件击穿等故 障发生。 短时工频耐受电压试验可分为 干试与湿试，试验可分别对电 容分压器和电磁单元进行。 对于电容分压器的试验，湿试 不允许分节进行，干试可分节 进行。若分节进行试验，应按 下式来计算单节试验电压。
额定雷电冲击耐受电压 峰值
185／200２）
额定操作冲击耐受电压 峰值
——
140
66/ 3
160
325 ——
350
110/ 3
18பைடு நூலகம்／200 1）
450／480２） 550
——
360
220/ 3
395
850 ——
950
330/ 3
510
1175
950
680
500/ 3
740
1550 1175
1675
电容式电压互感器检验的基本规则
验收试验 验收试验的目的 验收试验主要是购买方在安装前进行的试验。是为了检验 互感器在运输中有否受到损伤，确保所安装的互感器是良 好的。 有关要求和规定 一次端子间的工频耐受电压试验值应不超过规定试验电压 的75％。 准确度试验应在允许频率范围和额定电压下进行。
电容式电压互感器试验方法
电容式电压互感器
电容式电压互感器1、概述电容式电压互感器（简称CVT）,1970年研制出国产第一台330KVCVT,1980年和1985年研制出第一代和第二代500KVCVT,1990年和1995年研制出第三代和第四代500KVCVT,30多年来积累了丰富的科研、开发设计和生产经验，在国内开发出一代又一代的CVT新产品，带动了国产CVT的发展。
CVT最主要的特点是：——耐电强度高，绝缘裕度大，运行可靠。
——能可靠的阻尼铁磁谐振。
成功采用新型组尼期，严格进行质量控制，确保出厂的每一台CVT均能在从低到高的任何电压下有效阻尼各种频率的铁磁谐振。
——优良的顺变响应特性。
当一次短路后其二次剩余电压能在20MS内降到5%以下，特别适应于快速继电保护。
——具有电网谐波监测的专利技术。
2、应用电容式电压感器可在高压和超高压电力系统中用于电压和功率测量、电能计量、继电保护、自动控制等方面，并可兼作耦合电容器用于电力线载波通信系统。
如有需求，可提供用于谐波电压测量的内部附件及外部接线端子。
（1）安装运行场所：户外或户内。
（2）海拔：330kv及以下产品不超过2000m。
500kv产品不超过1000m，根据订货要求，可提供直至4000m的高原型产品。
（3）环境温度：-40/+40度，-25/+45度。
由用户在订货时选定（也可选择其他温度类别）。
（4）风速：不超过42m/s。
（5）污秽等级：Ⅰ级污秽（外绝缘爬电比距≥17mm/kv)；Ⅲ级污秽（外绝缘爬电比距≥25mm/kv)；Ⅳ级污秽（外绝缘爬电比距≥31mm/kv）。
污秽等级由用户在订货时选择。
（6）复冰厚度：不超过10mm。
（7）地震烈度：不超过8度。
根据用户要求，也可提供更高抗震能力的产品。
（8）系统额定频率：50Hz或60Hz有用户在订货是确定。
（9）系统接地条件：中性点有效接地或中性点非有效接地；由用户在订货时确定。
3、型号说明CTV的型号组成如下：TYD☆◇—□△其中：TYD—电容式电压互感器，☆—角注，设计序号，◇—CVT的额定电压（及系统的额定相电压），单位为KV，□—额定电容量，单位为uF，△—尾注，特征代号其中：F—产品用于中性点非有效接地系统，无此字母时用于有效接地系统；G—高原型产品；H—耐污秽等级Ⅲ级以上；TH—湿热带地区L—内充SF6的产品；运行在张家口沙岭子变电站中的500千伏电容式电压互感器。
电容式电压互感器
电容式电压互感器引言电容式电压互感器是一种常用于电力系统中的电气设备，用于测量高电压系统中的电压值。
它具有精确度高、稳定性好、响应速度快等特点，因此在电力系统的监测、保护和控制中起着重要作用。
本文将介绍电容式电压互感器的工作原理、结构组成以及其在电力系统中的应用。
工作原理电容式电压互感器是利用电容器在电压作用下的反应来测量电压值的。
其基本工作原理如下：1.电容式电压互感器的核心部分是一个绕组，它由一对互相绝缘的金属板组成。
这对金属板之间形成了一个电容。
当待测电压施加在金属板上时，会在板之间产生电场。
2.待测电压的电场会导致金属板上产生极化电荷，从而改变电容器的电容值。
这种变化可以通过测量电容器的电容值来得到待测电压的大小。
3.为了减小金属板之间的漏电流，电容式电压互感器通常会采用绝缘材料来隔离金属板，从而提高测量的精确度。
结构组成电容式电压互感器主要由以下组成部分构成：1.金属板：金属板是电容式电压互感器的关键部分。
它负责承受待测电压，并通过电场改变电容器的电容值。
2.绝缘材料：绝缘材料用于隔离金属板之间，以减小漏电流。
绝缘材料需要具有良好的绝缘性能和耐电压能力。
3.线圈：电容式电压互感器中的线圈用于接收电容器中的信号，并将其转化为可测量的电压信号。
4.外壳：外壳是电容式电压互感器的保护部分，它可以防止电容器受到外界环境的干扰，同时提供机械强度。
应用电容式电压互感器具有广泛的应用范围，主要包括以下方面：1.电力系统监测：电容式电压互感器可以用于电力系统中对电压进行精确测量，从而确保电力系统的稳定运行。
它可以用于测量各个节点的电压值，并及时反馈给监控系统。
2.电力系统保护：电容式电压互感器用于电力系统的保护，例如过压保护、欠压保护等。
当电压超出预设范围时，电容式电压互感器会发出警报信号，以便采取相应的措施。
3.电力系统控制：电容式电压互感器可以用于电力系统的控制，例如自动电压调节器（AVR）的控制。
电容式电压互感器完整版
电容式电压互感器 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第四章电容式电压互感器Capacitor Voltage Transformer第一节电容式电压互感器的应用在110kV及以上的电力系统中要采用电容式电压互感器，特别是在超高压系统中都采用电容式电压互感器，其理由如下：1 可以抑制铁磁谐振60kV及以下的电磁式电压互感器和架空线对地的分布电容可能发生并联铁磁谐振；110kV及以上的电磁式电压互感器和少油断路器断口电容（均压用）可能发生串联铁磁谐振。
电容式电压互感器本身即是一个谐振回路，XL ≈XC。
如果CVT采取阻尼措施后确认不会发生铁磁谐振，那么与系统并联运行后只是增加了振荡回路的电容，破坏了铁磁谐振发生的条件XL =XC，回路不会发生铁磁谐振。
关于铁磁谐振的理论分析，另有资料介绍。
2 载波需要高压电力系统经常通过高压输电线进行通讯。
是用耦合电容器和阻波器将高电压变成低电压，调谐成需要的各种波段，称作载波通讯。
变电站如选用电磁式电压互感器，为了载波需要，还要选用一个耦合电容器。
如选用电容式电压互感器，既可当电压互感器，又可当耦合电容器用。
显然造价低了，占地面积小了。
3 电容式电压互感器冲击电压分布均匀，绝缘强度高。
尤其是超高压电力系统用的电压互感器，电磁式绝缘结构冲击分布很不均匀，制造十分困难。
第二节电容式电压互感器的工作原理1 利用串联电容进行分压，即大的容抗上承受高电压，小的容抗上获得较低的电压。
将较低的电压施加在一个电磁装置上，通过电磁装置感应出标准规定的电压互感器的二次电压，如100/√3V，100/3V，100V。
电容式电压互感器由电容分压器和电磁单元两部分组成。
如有载波要求，电容分压器低压端还应接有载波附件。
电容式电压互感器的原理接线电路见图124。
2 电容分压器它既作电容式电压互感器的分压器用，又作载波时的耦合电容器用。
电容式电压互感器
日常检查入表二所示，每月至少一次。在下列情况下也应及时检查，台风后，地震后，水灾或其他自然灾害发生后。
序号
检查项目
合格要求
1
运行状态
仪表指示
仪表指示无异常现象
2
噪音或振动
铁芯噪音、铁磁谐振噪音、放电噪音
未发现有异常噪音或振动
3
气味
有无异常气味
无任何异常气味产生
4
油位计
油位
油位应在两孔之间
1)起吊和移动CTV时，用另一根绳子或带子将这4根钢缆和电容器捆在一起，以免CTV颠覆。
2)起吊时钢缆与CTV的顶端接触处应加毡圈或橡皮垫，以免钢缆损坏CVT的膨胀器金属罩。
3)220KV以上的CVT起吊时，上节电容器应单独起吊。
注意：钢缆与产品接触处垫缓冲物，防止钢缆擦伤产品。
4—3 CVT现场试验
开箱后，在CVT安装前或安装后可进行下列现场试验项目。
1）外观检查
仔细检查CVT在运输过程中可能引起的损失，例如瓷套破损、漏油、变形等。
2）绝缘电阻测量
用2500C兆欧表作测试设备，所有测量点都集中在二次端子箱内。
3）电容分压器的电容量及介损测量
对于一体式CVT，推荐采用“自激法”。（有中压抽头的CVT可用直接法测量）“自激法”接线原理图及操作规程下面将作专门介绍。
“自激法”测一体式CVT的介损及电容量
1、一体式CVT的电容分压器及中间变压器在邮箱内部连接，一般无中压抽头，测量C1或C2的介损和电容值必须采用“自激法”，即利用中间变压器作为升压电源，低压励磁，将标准电容器Cn分别和C1或C2串联，组成标准电容臂，分别测量电容C2或C1的介损及电容值，试验接线原理图5和图6。
松紧程度
电容式电压互感器全解
电容式电压互感器全解1. 前言电容式电压互感器是一种重要的电力测量仪器，广泛应用于电力系统中的电能计量、电能质量分析、电气保护、电压测量等领域。
本文将从电容式电压互感器的结构、工作原理、特点、参数等方面进行详细介绍。
2. 结构电容式电压互感器由铁芯、一组外部电容器、二次绕组和支架等部分组成。
其中，铁芯是电容式电压互感器的主要组成部分，它支撑着一组外部电容器和二次绕组，并承受着高电压、大电流的作用。
因此，铁芯的选用和制造工艺对于电容式电压互感器的工作性能具有重要影响。
外部电容器通常采用箔式电容器，它与铁芯构成了电容式互感器主回路的一部分。
为了保证外部电容器的电容值稳定，通常采取气体绝缘或油浸式设计。
二次绕组通常采用低电压、细导线的线圈设计，在绝缘材料的保护下固定在铁芯周围。
二次绕组的匝数与输出电压之间有确定的比例关系，因此，选用合适的二次匝数可以满足特定的电压测量要求。
支架是电容式电压互感器的固定装置，它不仅能够支持电容式电压互感器的重量，还能够使其适当地安装在电网设备中。
3. 工作原理电容式电压互感器的工作原理可以简单地描述为：当在高电压侧通过交流电压时，铁芯和外部电容器构成一个电容式电路，二次绕组中将感应出相应的电压信号。
该电压信号与高电压信号之间有个确定的比例关系，即：$ V_2 = V_1 \times \frac{C_2}{C_1} $其中，V1为高电压信号，V2为输出电压信号。
C1和C2分别为铁芯和外部电容器的电容值。
需要注意的是，该比例关系仅在电容式电路的共振频率下成立。
因此，在选用电容式电压互感器时要特别注意其共振频率与电网频率的匹配。
同时，由于电容式电压互感器的输出信号较小，因此，还需要通过放大器进行信号放大。
4. 特点电容式电压互感器具有以下几个特点：4.1. 相对误差小由于电容式电压互感器是间接测量高电压信号的电压互感器，因此，相对误差较小，能够满足高精度电压测量的要求。
4.2. 频率响应较高电容式电压互感器的共振频率与高电压信号频率匹配时，其频率响应较高，能够满足高频电压测量的要求。
电容式电压互感器
1与电容式电压互感器相关的定义010203040506电容式电压互感器电容式电压互感器的额定频率电容式电压互感器设计所依据的频率。
电磁单元电容式电压互感器的组成部分，接在电容分压器的中压端子与接地端子之间（或当使用载波耦合装置时直接接地），用以提供二次电压。
中压变压器一台电压互感器，在正常使用条件下，其二次电压实质上正比于一次电压。
补偿电抗器一个电抗器，通常接在中压端子与中压变压器一次绕组的高压端子之间，或接在接地端子与中压变压器一次绕组的接地侧端子之间，或者将其电感值并入中压变压器的一次和二次绕组内。
阻尼装置电磁单元中的一种装置，其用途有：a）限制可能出现在一个或多个部件上的过电压；b）抑制持续的铁磁谐振；c）改善电容式电压互感器暂态响应特性。
补偿电抗器的保护器件并联于补偿电抗器两端的一个器件，用以限制电抗器的过电压，且有利于阻尼CVT的铁磁谐振。
2电容式电压互感器接线端子标志020301具有一个二次绕组的单相互感器 表示具有一个二次绕组的单相互感器，A表示电容式电压互感器的一次绕组接线端子，N表示电压互感器的一次绕组接地端子。
a表示电容式电压互感器的二次绕组接线端子，n表示电压互感器的一次绕组接地端子。
具有两个二次绕组的单相互感器 表示具有两个二次绕组的单相互感器，A表示电容式电压互感器的一次绕组接线端子，N表示电压互感器的一次绕组接地端子。
1a和2a表示电容式电压互感器的二次绕组接线端子，1n和2n表示电压互感器的一次绕组接地端子。
具有两个带抽头的二次绕组的单相互感器043电容式电压互感器分类0102 表示具有两个带抽头的二次绕组的单相互感器，A表示电容式电压互感器的一次绕组接线端子，N表示电压互感器的一次绕组接地端子。
1a1、1a2和2a、2a2分别表示电容式电压互感器的二次绕组接线端子，1n和2n表示电压互感器的一次绕组接地端子。
具有一个剩余电压绕组和两个二次绕组的单相互感器 表示具有一个剩余电压绕组和两个二次绕组的单相互感器，A表示电容式电压互感器的一次绕组接线端子，N表示电压互感器的一次绕组接地端子。
电容式电压互感器工作原理
电容式电压互感器工作原理
电容式电压互感器是一种使用电容器和互感器原理进行电压测量的装置。
其工作原理如下：
1. 基本结构：电容式电压互感器由电容器和互感器组成。
电容器的一端与高压输入端相连，另一端与互感器的一端相连，互感器的另一端与低压终端相连。
2. 电容感应：当高压输入端施加交流电压时，电容器的一端会出现电位差，导致电容器内部存储了一定的电荷。
这是因为电容器的两个极板之间的电场会随着电压的变化而变化，从而导致电荷的累积。
3. 电压变化传递：电容器内部的电荷变化会通过互感器传递到低压终端。
互感器的工作原理是通过电磁感应来传递能量。
当高压输入端施加的电压变化时，会通过电磁耦合作用，感应到互感器中的次级绕组上的电势变化。
4. 电压测量输出：次级绕组上的电势变化将被放大并测量。
通过测量次级绕组上的电压信号，可以得到高压输入端的电压值。
这样就实现了电压的测量。
需要注意的是，在使用电容式电压互感器进行电压测量时，必须保证电容器两端的电压为交流电。
此外，电容式电压互感器具有较高的精度和线性度，可以广泛应用于电力系统中的电压测量和保护控制等领域。
电容式电压互感器(CVT)简介
电压互感器结构原理
电容式电压互感器(CVT)简介
CVT原理、结构和主要性能参数
电容式电压互感器由电容分压器和电磁单元组成。 电容分压器由C成。
电容分压器可作为耦合电容器，在其低压端N端子 连接结合滤波器以传送高频信号。
电容式电压互感器(CVT)简介
CVT原理、结构和主要性能参数
C1—高压电容 C2—中压电容 T—中间变压器 L—补偿电抗器 D—阻尼器 F—保护装置 1a、1n—主二 次1号绕组 2a、2n—主二 次2号绕组 da、dn—剩余 电压绕组(100V)
电容式电压互感器(CVT)简介
电容式电压互感器(CVT)简介
电容式电压互感器(CVT)简介
型式试验
雷电冲击耐受电压试验(整体部分) 操作冲击耐受电压试验(整体部分) 铁磁谐振试验(整体部分) 瞬变响应试验(整体部分) 电磁单元的工频耐受电压试验（湿试） (电磁单元部分) 电磁单元的温升试验(电磁单元部分) 承受短路能力试验(整体部分) 准确度试验(整体部分)
电容式电压互感器(CVT)简介
电容式电压互感器检验的基本规则
在生产过程中，当材料、工艺或产品结构等有所 改变，且其改变有可能影响产品的性能时，应重 新进行型式试验，此时允许只进行与这些改变有 关的试验项目。 在正常生产中，型式试验应至少每五年进行一次。 有关要求和规定 用来作型式试验的互感器应首先进行出厂试验。 出厂试验合格后，方可进行型式试验。其出厂试 验结果也应在型式试验报告中给出。 型式试验中的所有耐受电压试验的试验项目应在 同一台互感器上进行
电容式电压互感器(CVT)简介 Capacitor Voltage Transformers
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、运行与维护
➢ 电容式电压互感器的常见故障和缺陷
1）渗漏油。包括分压电容器的膨胀器制造质量不良造成的破裂渗漏、端部法兰 密封老化造成的渗漏、电磁单元油位观察窗密封不良造成的渗漏。需要特别 说明的是，电容分压单元一旦发现渗漏油要立即退出运行。
2）分压电容器介质损耗试验超标。主要因内部电容元件制造工艺不良和总装时 真空处理不好造成。
一、基本原理
电压互感器分类
按照电压变换原理分为： 电磁式TV 电容式TV 电子式TV
按绝缘介质分为： 油浸式TV 气体绝缘TV 干式TV
按用途分为： 计量用TV 测量用TV 保护用TV
按磁路结构分为： 单极式TV 串极式TV 开放式铁芯TV
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
3）电磁单元内部的补偿电抗器因铁芯松动造成振动大，声音异常。 4）中压电容接地端子未正常接地或者接地不良造成二次接线盒内部放电。
三、运行与维护
三、运行与维护
三、运行与维护
三、运行与维护
三、运行与维护
三、运行与维护
三、运行与维护
三、运行与维护
三、运行与维护
三、运行与维护
谢谢! 欢迎批评指正!
80
பைடு நூலகம்
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
一、基本原理
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
二、基本结构
三、运行与维护
➢ 电容式电压互感器的特点
与电磁式电压互感器相比较，电容式电压互感器有以下特点： a. 体积小，重量轻，现场便于安装和运输。 b. 由温度变化引起的电容量和分压比的变化可以忽略不计。 c. 每节分压电容内装金属膨胀器，在互感器本体温度变化时保持内部压力 微正压。 d. 除用做系统电压测量外，还作为载波或继电保护信号的上传通道。 e. 正常运行时不需要对其中的绝缘油进行处理和分析。 f. 运行时不易导致系统的铁磁谐振。
目录
电容式电压互感器
赵世华 2015年06月
目录
1 基本原理缘特性试验 2 基本结构 3 运行与维护 4
一、基本原理
电压互感器是将一次高电压按照额定电压比转换成可供仪表、继电 保护装置使用的二次低电压的变压设备。 其功能与作用可归纳为以下三点： 1）将一次系统的电压信息准确地传递到二次侧相关设备； 2）将一次系统的高电压变换为二次侧的低电压，使测量、计量仪表 和继电器等装置标准化、小型化，降低二次设备的绝缘要求； 3）将二次系统与一次系统高压设备在电气方面很好地隔离，从而保 证二次设备和人身的安全。
二、基本结构
二、基本结构
