运营商骨干网络架构
电信运营商的网络架构与优化

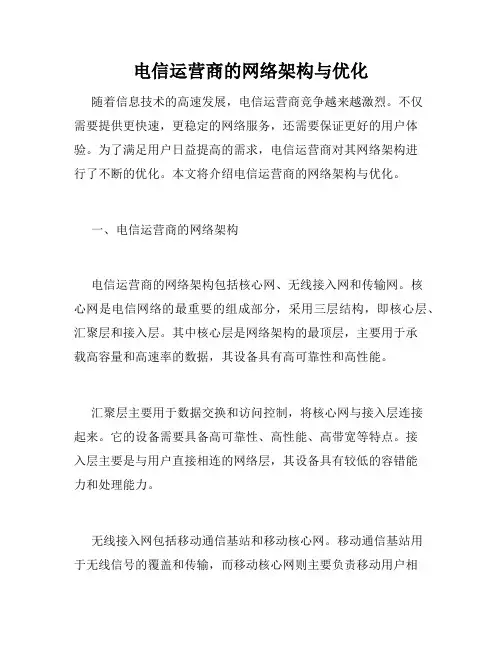

电信运营商的网络架构与优化随着信息技术的高速发展，电信运营商竞争越来越激烈。
不仅需要提供更快速，更稳定的网络服务，还需要保证更好的用户体验。
为了满足用户日益提高的需求，电信运营商对其网络架构进行了不断的优化。
本文将介绍电信运营商的网络架构与优化。
一、电信运营商的网络架构电信运营商的网络架构包括核心网、无线接入网和传输网。
核心网是电信网络的最重要的组成部分，采用三层结构，即核心层、汇聚层和接入层。
其中核心层是网络架构的最顶层，主要用于承载高容量和高速率的数据，其设备具有高可靠性和高性能。
汇聚层主要用于数据交换和访问控制，将核心网与接入层连接起来。
它的设备需要具备高可靠性、高性能、高带宽等特点。
接入层主要是与用户直接相连的网络层，其设备具有较低的容错能力和处理能力。
无线接入网包括移动通信基站和移动核心网。
移动通信基站用于无线信号的覆盖和传输，而移动核心网则主要负责移动用户相关的网络功能。
无线接入层主要面向用户，其设备也需要具有较高的容错能力和处理性能。
传输网则是整个电信网络的管道部分，包括光纤、传输设备等。
其功能主要是高效、可靠地传输数据，为核心网和无线接入网提供必要的带宽和资源支持。
总的来说，电信运营商的网络架构是一个不断发展的过程。
其目标是为用户提供高速、高质量、高可靠的网络服务。
二、电信运营商网络的优化为了满足用户的需求，电信运营商进行了多方面的网络优化。
优化的目标是提高网络的性能与服务质量，减少故障率和服务中断的时间，并提高网络的带宽利用率。
1.硬件优化电信运营商通过不断更新硬件来提高网络的性能。
其中包括增加传输带宽、更新交换设备和路由器等。
特别是在核心层，运营商会投入大量资金更新高性能路由器，以提高网络的性能和响应速度。
2.软件优化软件优化是另一个重要方面。
电信运营商通过不断更新软件升级包来提高网络的可靠性和性能。
例如，在网络拥堵时，运营商可以根据用户需求和网络特性对软件进行优化。
此类优化可以通过节约带宽和网络资源，提高网络的响应速度。
电信运营商网络架构
电信运营商网络架构电信运营商网络架构是指电信运营商建立和维护的网络基础架构，用于提供全球范围内的通信服务。
这个网络架构的规模庞大且极其复杂，包括了物理设备、软件、协议和服务等多个方面。
首先，电信运营商的网络架构通常由多个层次组成。
最底层是物理层，它包括了光纤、铜缆等传输介质，以及传输设备，如光纤放大器、交换机等。
这些设备提供了网络信号的传输功能，保证了用户之间的数据传递。
其次，电信运营商的网络架构中，核心部分是核心层。
核心层主要由核心路由器组成，它们管理和控制整个网络的流量，执行路由选择、网络连接和通信等功能。
核心层的目标是高可用性和高可靠性，以保证网络的正常运行。
在核心层之上，是分布式架构的边缘层。
边缘层由分布式路由器和交换机组成，它们负责与用户进行连接，并提供访问控制、安全认证和数据传输服务等功能。
边缘层的目标是为用户提供稳定、高速、安全的网络连接。
此外，电信运营商的网络架构还包括了其他各种关键组件和技术。
其中之一是认证和计费系统，用于管理用户的身份验证和计费信息。
另外，电信运营商还需要一套网络管理系统，用于监控和管理网络中的设备、服务和流量等。
另一个重要的组件是服务节点，它包括了各种服务器、数据库和存储设备，用于提供各种服务，如互联网接入、语音通话、视频点播等。
这些服务节点通常被部署在核心层和边缘层，以便更好地为用户提供服务。
此外，电信运营商的网络架构还需要支持各种协议和标准，如TCP/IP、IPv6、MPLS等。
这些协议和标准是保证不同网络设备和系统之间能够互相通信的基础。
总的来说，电信运营商网络架构是一个庞大而复杂的系统，它由物理设备、软件、协议和服务等多个组件组成。
这个架构的目标是为用户提供稳定、高速、安全的通信服务。
为了实现这个目标，电信运营商需要不断地投入资源，进行网络规划、设备升级和技术创新等工作。
只有不断优化和改进网络架构，才能满足用户对通信服务的不断增长的需求。

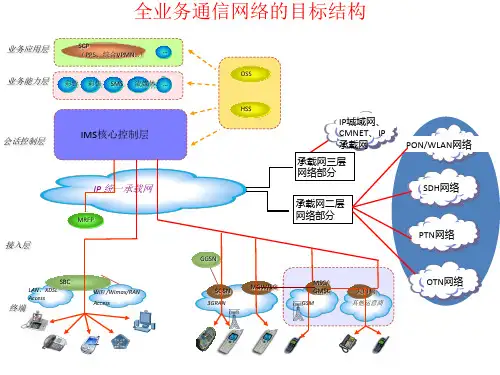

运营商各业务网络拓朴图集合
城区汇聚节点3
A县汇聚点
C县汇聚点
城区汇聚节点2
B县汇聚点
综合业务接入区1 基站 接入间 光交箱 接入层主干光缆
综合业务接入区N
综合业务接入区
基站 接入间
乡镇1 光交箱
基站 乡镇2
光缆网建设总体示意图
接入层配线光缆 光分路箱 分线盒
接入层引入光缆
分线盒
基站 大客户
用户 用户
网吧 用户 用户
A村分线盒 基站
协转 IAD
镇区汇聚机房
客户端
语音业务大于64线语音
对于语音业务＞64线： 1、采用ONU建设到基站的方式，利用基站传输，上联到本地端局。采用此种方式的语音号码 使用接入间的语音号码，要在接入间机房配线配号，即接入间放号。 2、采用小交机建设到客户端，在客户端安装光端机，通过传输上联到本地端局（资产管理）
总体 本地传送网分层结构，即分为核心层、汇聚层、接入层，传输网网络总体 原则 架构示意图如下图所示：
总体 光缆网规划采用分层结构，即分为核心层、汇聚层、接入层（接入层主干 原则 和配线），光缆网络总体架构示意图如下图所示：
核心节点4 核心节点1
核心节点3
核心层中继光缆
核心节点2
城区汇聚节点1
汇聚层中继光缆
数据城域网和宽带接入网是城域通信网络，结合现有网络和业务情况、今后网络和业务发展趋 势，各类业务在城域网中的主要流向如下图所示 ：
接入网规划总体示意图
语音网
传输设备
数据网
骨干机房
数据设备
汇聚机房
远端模块 传输设备
交换机
DSLAM
基站
电话
电话
数据专 线
互联网 专线
运营商骨干网络架构ppt课件
13
14
+ 国际出入口路由器和互联互通路由器通过与一级RR 的IBGP连接将国际路由表和国内路由表发送给一级 RR上
+ 一级RR之间Full Mash的IBGP路由转发不做任何限制， 这样所有一级RR上都具有国际全路由表和国内全路 由表
+ 一级RR在与其Client之间的路由传播配置可以设置过 滤策略
广州
J-TX TH-C-3
C-CRSM JCX-C-2
C-CRSM TH-C-4
C-12816 TH-E-2
C-12816 TH-E-3
163广州天河节点 互联互通路由器
11
国际网间互联 在北京、上海、广州三个超级核心下挂国际网 间互联设备（X路由器） ，ChinaNet通过X路 由器与世界上其他运营商互联和流量互访
47个城市，200多个城域网
3
+ 骨干网层面，又可分为三层：核心层、汇接层 和接入层，另外核心层还连接有国际出入口层、 互联互通层
+ 骨干网分为3大片区：北京、上海、广州 + 骨干网3大片区又细分为9个大区：
北京片区：北京大区、天津大区、西安大区 上海片区：上海大区、南京大区、杭州大区 广州片区：广州大区、武汉大区、成都大区
楚雄 城域网
C-12012
C-12416
红河 城域网
C-120121
C-12012-2
文山 城域网
C-120121
C-120122
昭通 城域网
C-120121
C-120122
普洱 城域网
C-12008
C-12012
大理 城域网
C-120121
C-120122
保山 城域网
运营商骨干网络架构ppt课件
+ 一级RR在与其Client之间的路由传播配置可以设置过 滤策略
+ 一级RR对核心路由器（C）和国际出口路由器（I） 发布国际全路由表和国内全路由表
+ 一级RR对汇接路由器（D/二级RR路由器）和国内 网间互连路由器（E）发布国内全路由表和BGP缺省 路由（ BGP缺省路由在I路由器上起源）
C-120121
C-120122
保山 城域网
C-120081
C-120082
丽江 城域网
ChinaNet－国内互联互通
国内互联互通层：
在北京、上海、广州三个超级核心设有互联互 通设备（E路由器） ，互联互通设备（E路由 器）直接连接在超级核心C路由器 ChinaNet通过互联互通设备与部分其它运营 商互联和流量互访
中国电信ChinaNet网络省内拓扑结 构
C-12416 DH-D-1
东华
C-12416 DH-D-2
昆明
C-12416 ES-D-1
二枢
C-12416 ES-D-2
汇接层
城域网
昆明 IDC
22××22.5.G5G 2×2.5G
2×2.5G
昆明 SDC
昆明 城域网
C-120081
C-120082
玉溪 城域网
163上海武胜节点 互联互通路由器
C-12816 WS-E-2
C-12816 WS-E-3
163北京西单节点 互联互通路由器
C-12816 XD-E-1 C-12816 XD-E-2
其它运营商 网络
C-12816 TH-E-2
6.2 运营商(Carrier)骨干网连通性[共2页]
![6.2 运营商(Carrier)骨干网连通性[共2页]](https://img.taocdn.com/s3/m/dd482500c1c708a1294a4400.png)
6.2 运营商（Carrier）骨干网连通性281
运营商的运营商网络——指上连到运营商网络的VPN客户网络。
图6-3 运营商的运营商术语
表6-2所列为图6-2示出的EuroCom、InterCom，以及InterCom所属客户（可访问Internet）的相关IP地址分配情况：
表6-2 EuroCom、InterCom和末端用户的IP地址分配表
6.2 运营商（Carrier）骨干网连通性
上一节已经提到，InterCom在其VPN内为客户提供ISP服务。
因此，InterCom 的各个站点之间很有可能会交换巨量路由信息。
在本例中，InterCom通过其London 站点，从上游ISP接收完整的Internet路由信息。
此外，InterCom还会从其各末端客户（可访问Internet的客户）接收路由信息。
上述所有路由信息需要通过EuroCom骨干网，在InterCom London和Brussels CE路由器之间发布；这些路由信息是指：末端用户的路由和完整的Internet路由。
由于所要传播的路由信息量极大，且InterCom也迫切希望严控其站点间路由信息。
