负荷计算与变压器的选择
变压器选择原理
变压器选择原理
变压器的选择原理主要受到以下几个因素的影响：
1. 负荷功率：负荷功率是变压器选择的基本参数，根据负荷功率的大小选择变压器的容量。
一般情况下，变压器的额定容量应略大于负荷功率，以确保变压器能够稳定工作。
2. 额定电压：变压器的额定电压是指其设计和制造时的额定电压，用于指导变压器的选取。
需要根据实际用途和电网电压要求选择合适的变压器额定电压。
3. 额定频率：变压器的额定频率与所在电网的频率需保持一致，一般为50Hz或60Hz。
在选取变压器时应注意与电网频率的
匹配，以确保正常运行。
4. 冷却方式：变压器的冷却方式可以根据实际需求选择，如自然冷却、强迫风冷或强迫水冷。
选择合适的冷却方式可以提高变压器的工作效率和使用寿命。
5. 电网连续工作时间：根据变压器的连续工作时间长短选择合适的变压器，以避免因工作时间过长导致变压器过载或过热。
6. 环境条件：根据变压器所安装的环境条件选择合适的变压器，如海拔高度、温度、湿度等因素都会影响变压器的工作性能。
7. 成本：在选择变压器时，还需要考虑其价格和维护成本。
需要综合考虑以上因素，选择最经济合适的变压器。
变压器容量的选择
变压器容量的选择近年来，随着人民生活水平不断提高，住宅建设高速增长，出现了大量成片的住宅小区，加之大量私营企业的增加，变压器容量的选择不能仅仅是所有负荷的百分之几，负荷预测就显得更为重要。
1 住宅用电负荷预测需用系数法:依据人们的生活习惯，可能使用的电气设备有:灯具300W、音响600W、电视机400W、冰箱200W、微波炉或电饭煲1800W、饮水机100W、抽油烟机200W、洗衣机200W、热水器1500W、空调2500W、其它未知设备600W，合计8400W。
有些大型住宅的居民还增加空调、电视机、或双卫生间，用电容量将大幅增加，约为16 000W。
据统计，居民用电的最大负荷出现在夏季19~22 时间段，这时用电负荷约为3800W，是用电设备容量的45%，所以需用系数为0.45。
一般住宅的计算负荷取3800W，大一些住宅取9500W。
Pjs=KxPs Pjs---计算负荷 Ps---设备容量单位面积法：按《中华人民共和国电力法》、《电力供应与使用条例》有关规定，一户一表工程应满足居民用电在30-50年内增长达到中等电气化的目标。
住宅用电中等电气化水平是在普及电视机、洗衣机、电冰箱、电饭煲等家用电器的基础上，考虑空调或电热器进入居民家庭，炊事用具初步电气化，每户住宅日均用电水平达到7~20kwh。
根据经济发展水平和居民用电消费结构的不同，一户一表进户线及户内配线的改造应能保障今后30~50 年内不再改造，其供电能力达到4~10KW的水平、最低不低于50W/m2 的居民小区用电设计标准。
Pjs=ρ×S ρ---建筑面积的负荷密度，即50W/m22 变压器的选择同时系数法:Pjs=KΣKxPs KΣ---同时系数住宅小区内居民由于作息时间不同，同时系数偏小，取同时系数一般为50 户以下0.55、50～100 户为0.45、100～200 户0.40、200 户以上取0.35。
由于居民用电基本没有无功补偿，取负荷功率因数0.7。

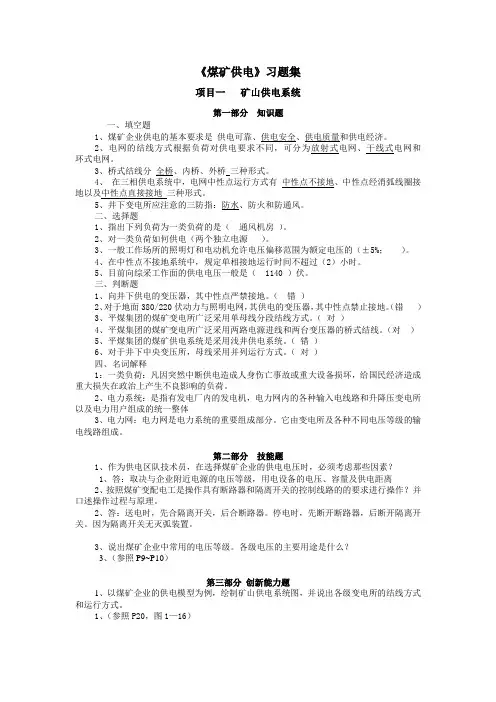

煤矿供电习题与答案
《煤矿供电》习题集项目一矿山供电系统第一部分知识题一、填空题1、煤矿企业供电的基本要求是供电可靠、供电安全、供电质量和供电经济。
2、电网的结线方式根据负荷对供电要求不同，可分为放射式电网、干线式电网和环式电网。
3、桥式结线分全桥、内桥、外桥三种形式。
4、在三相供电系统中，电网中性点运行方式有中性点不接地、中性点经消弧线圈接地以及中性点直接接地三种形式。
5、井下变电所应注意的三防指：防水、防火和防通风。
二、选择题1、指出下列负荷为一类负荷的是（通风机房）。
2、对一类负荷如何供电（两个独立电源）。
3、一般工作场所的照明灯和电动机允许电压偏移范围为额定电压的（±5%；）。
4、在中性点不接地系统中，规定单相接地运行时间不超过（2）小时。
5、目前向综采工作面的供电电压一般是（ 1140 ）伏。
三、判断题1、向井下供电的变压器，其中性点严禁接地。
（错）2、对于地面380/220伏动力与照明电网，其供电的变压器，其中性点禁止接地。
（错）3、平煤集团的煤矿变电所广泛采用单母线分段结线方式。
（对）4、平煤集团的煤矿变电所广泛采用两路电源进线和两台变压器的桥式结线。
（对）5、平煤集团的煤矿供电系统是采用浅井供电系统。
（错）6、对于井下中央变压所，母线采用并列运行方式。
（对）四、名词解释1：一类负荷：凡因突然中断供电造成人身伤亡事故或重大设备损坏，给国民经济造成重大损失在政治上产生不良影响的负荷。
2、电力系统：是指有发电厂内的发电机，电力网内的各种输入电线路和升降压变电所以及电力用户组成的统一整体3、电力网：电力网是电力系统的重要组成部分。
它由变电所及各种不同电压等级的输电线路组成。
第二部分技能题1、作为供电区队技术员，在选择煤矿企业的供电电压时，必须考虑那些因素？1、答：取决与企业附近电源的电压等级，用电设备的电压、容量及供电距离2、按照煤矿变配电工是操作具有断路器和隔离开关的控制线路的的要求进行操作？并口述操作过程与原理。
建筑工地用电负荷计算及变压器容量计算与选择(1)
建筑工地用电负荷计算及变压器容量计算与选择（教材版）一、土建施工用电的需要系数和功率因数用电设备名称用电设备数量功率因数（cosφ）［tgφ］需用系数（Kη）混凝土搅拌机及砂浆搅拌机 10以下0.65 【1.17】0.710～30 0.65 0.630以上0.6 【1.33】0.5破碎机、筛洗石机10以下0.75 【0.88】0.7510～50 0.7 【1.02】0.7点焊机 0.6 0.43～1对焊机 0.7 0.43～1皮带运输机 0.75 0.7提升机、起重机、卷扬机10以下0.65 0.2振捣器0.7 0.7仓库照明 1.0【0.0】0.35户内照明 0.8户外照明1【0】 0.35说明：需要系数是用电设备较多时的数据。
如果用电设备台数较少，则需要系数可以行当取大些。
当只有一台时，可取1。
二、实例：某建筑工地的用电设备如下，由10KV电源供电，试计算该工地的计算负荷并确定变压器容量及选择变压器。
用电设备名称用电设备数量（台数）功率（KW）备注混凝土搅拌机 4 10砂浆搅拌机 4 4.5皮带运输机 5 7 有机械联锁升降机 2 4.5塔式起重机 2 7.51 221 35JC=40%电焊机 5 25 JC=25%单相，360V照明 20分别计算各组用电设备的计算负荷：1、混凝土搅拌机：查表，需用系数Kη=0.7，cosφ=0.68，tgφ=1.08PC：有功计算负荷，QC：无功计算负荷，Pe:设备容量PC1=Kη×∑Pe1=0.7×（10×4）=28KWQC1= PC1×tgφ=28×1.08=30.20KVAR2、砂浆搅拌机组：查表，需用系数Kη=0.7，cosφ=0.68，tgφ=1.08PC2=Kη×∑Pe2=0.7×（4.5×4）=12.6KWQC2= PC2×tgφ=12.6×1.08=13.61KVAR3、皮带运输机组：查表，需用系数Kη=0.7，cosφ=0.75，tgφ=0.88PC3=Kη×∑Pe3=0.7×（7×5）=24.5KWQC3= PC3×tgφ=24.5×0.88=21.56KVAR4、升降机组：查表，需用系数Kη=0.2，cosφ=0.65，tgφ=1.17PC4=Kη×∑Pe4=0.2×（4.5×2）=1.8KWQC4= PC4×tgφ=1.8×1.17=2.11KVAR5、塔式起重机组：塔式起重机有4台电动机，往往要同时工作或满载工作，需要系数取大一些，Kη=0.7，cosφ=0.65，tgφ=1.17又：对反复短时工作制的电动机的设备容量，应统一换算到暂载率JC=25%时的额定功率：Pe’:换算前的电动机铭牌额定功率（KW）Pe：换算到JC=25%时电动机的设备容量（KW）Pe5=2∑Pe’ sqr(JC)=2（7.5×2+22×1+35×1）sqr(0.4)=2×40.5×0.632=51.19 K W其计算负荷为PC5=Kη×∑Pe5=0.7×51.19=35.83KWQC5= PC5×tgφ=35.83×1.17=41.92KVAR6、电焊机组成部分：查表，需用系数Kη=0.45，cosφ=0.6，tgφ=1.33因为电焊机是单相负载，它有5台则按6台计算设备容量。
变压器容量选择计算方法
变压器容量选择计算方法变压器容量选择计算方法一、基本原理变压器容量的选择是在满足整个供电系统的稳定运行要求的基础上，尽可能缩小变压器额定容量的基本原则，一般可按下列方法进行：（1）把变压器容量设置为相应供电负荷大小，其额定容量为： T=K × C其中：T 表示变压器额定容量（kVA），K 为系数，C 表示供电负荷（kVAR）。
（2）考虑变压器负荷的极限值，将变压器容量设置在此位置，其额定容量为：T=K × C+P其中：T 表示变压器额定容量（kVA），K 为系数，C 表示供电负荷（kVAR），P 为额外容量（kVA）。
（3）考虑变压器电流的极限值，将变压器容量设置在极限值的位置，其额定容量为：T=K × C × E其中：T 表示变压器额定容量（kVA），K 为系数，C 表示供电负荷（kVAR），E 为变压器电流的极限值（A）。
（4）考虑变压器的成本效益，将变压器容量设置在此位置，其额定容量为：T=K × C × E+P其中：T 表示变压器额定容量（kVA），K 为系数，C 表示供电负荷（kVAR），E 为变压器电流的极限值（A），P 为额外容量（kVA）。
二、变压器容量选择计算（1）根据供电负荷的大小，先分析供电系统各负荷的工作模式，计算不同工况时供电系统的额定负荷容量（KVAR）。
在此基础上，根据负荷的容量、功率因数以及变压器额定功率因数对变压器额定容量进行计算。
（2）根据变压器负荷极限值，需要考虑变压器负荷的极限值，要求变压器额定容量不小于负荷极限值，根据变压器负荷极限值对变压器额定容量进行计算。
（3）根据变压器电流极限值，要求变压器额定容量不大于电流极限值，根据变压器电流极限值对变压器额定容量进行计算。
（4）考虑变压器成本效益，根据变压器的成本、性能及经济效果，对变压器的容量进行计算，确定最佳容量。
三、变压器容量表在计算变压器容量时，可按以下表格进行，其中变压器的容量表示为kVA。
煤矿供电设计规范标准
一、负荷计算与变压器选择工作面电力负荷计算是选择变压器和移动变电站台数、容量的依据，也是配电网络计算的依据之一。
1、负荷统计按表1-1内容，把工作面的每一种负荷进行统计。
平均功率因数计算公式：eneeen eneeeepj PPP PPP++++++=...cos ...coscoscos212211ϕϕϕϕ加权平均效率计算公式：eneeen eneeeepj PPP PPP++++++=......2 12211ηηηη注：负荷统计表的设计参考北京博超公司的负荷统计表的设计2、负荷计算1）变压器需用容量b S 计算值为：pjexb PK S ϕcos ∑=()KVA2）单体支架各用电设备无一定顺序起动的一般机组工作面，按下式计算需用系数：∑+=ex P P K max714.0286.03）自移式支架，各用电设备按一定顺序起动的机械化采煤工作面，按下式计算需用系数：∑+=ex P P K max6.04.0max P ——最大一台电动机功率，kw 。
二、高压电缆选择计算和校验1、按长时负荷电流选择电缆截面长时负荷电流计算方法：pjpj e xe gU k P I ηϕcos 3103⨯⋅=∑∑eP ——高压电缆所带的设备额定功率之和kw ；（见变压器负荷统计中的结果） x k ——需用系数；计算和选取方法同前。
（见变压器负荷统计中的结果）e U ——高压电缆额定电压(V) V 10000、V 6000；pj ϕcos ——加权平均功率因数； （见变压器负荷统计中的结果）pj η——加权平均效率。
0.8-0.92、电缆截面的选择选择要求是：g y I KI ≥―> 长时最大允许负荷电流应满足： KI I g y≥，初步筛选出符合条件的电缆g I ——电缆的工作电流计算值，A ；y I ——环境温度为C o 25时电缆长时允许负荷电流，A ；K ——环境温度校正系数。
不同环境温度下的电缆载流量修正系数K3、按经济电流密度选择高压电缆截面jg j I n I A ⋅=j I ——经济电流密度； n ——同时工作电缆的根数。
变压器容量的选择与计算
变压器容量的选择与计算电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。
所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。
二、容量选择变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。
首先要准确求计算负荷，计算负荷是供电设备计算的基本依据。
确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：有功计算负荷（kw ） c m d e P P K P == 无功计算负荷（kvar ） tan cc Q P ϕ=视在计算负荷（kvA ） cos cc P S ϕ=.1.11c c （2）通风机组需要系数d K =0.7~0.8(取d K =0.8)，cos 0.8ϕ=，tan 0.75ϕ=，因此.2.2.20.85544c d e P K P kw kw ==⨯= .2.22tan 440.7533var c c Q P kw k ϕ==⨯=考虑各组用电设备的同时系数，取有功负荷的为0.95P K =∑，无功负荷的为0.97q K =∑，总计算负荷为 .1.1.2.2()0.95(16044)193.8c d e d e p P K K P K P kw kw =+=⨯+=∑.1.2()0.97(12033)148.41var c c c qQ KQ Q k =+=⨯+=∑244c S kvA ===一台变压器承受总计算负荷时，只过载40%，可继续运行一段时间。
在此时间内，完全有可能调整生产，可切除三级负荷。
条件②是考虑在事故情况下，一台变压器仍能保证一、二级负荷的供电。
当选用不同容量的两台变压器时，每台变压器的容量可按下列条件选择： .1.2N T N T C S S S +>且.1()N T C S S I+∏≥ .2()N T C S S I+∏≥另外，变压器的容量应满足大型电动机及其他冲击负荷的起动要求，并满足今后5-10年负荷增长的需要。
35kV变电站的设计计算毕业设计论文
第二部分设计计算书第1章负荷计算和主变压器的选择1.1负荷计算的意义计算负荷是根据已知的用电设备安装容量确定的、预期不变的最大假想负荷。
它是设计时作为选择电力系统供电线路的导线截面、变压器容量、开关电器及互感器等的额定参数的重要依据。
负荷计算的目的是为了掌握用电情况,合理选择配电系统的设备和元件,如导线、电缆、变压器、开关等。
负荷计算过小,则依此选用的设备和载流部分有过热危险,轻者使线路和配电设备寿命降低,重者影响供电系统的安全运行.负荷计算偏大,则造成设备的浪费和投资的增大。
为此,正确进行负荷计算是供电设计的前提,也是实现供电系统安全、经济运行的必要手段。
1.2负荷计算方法目前负荷计算常用需要系数法、二项式法、和利用系数法,前二种方法在国内设计单位的使用最为普遍。
此外还有一些尚未推广的方法如单位产品耗电法、单位面积功率法、变值系数法和ABC法等. 常采用需用系数法计算用电设备组的负荷时，应将性质相同的用电设备划作一组，并根据该组用电设备的类别，查出相应的需用系数K，然后x按照上述公式求出该组用电设备的计算负荷。
1.3负荷统计及计算本次设计主要为满足农村生产生活，其用电负荷统计表如表1-1。
2五堡供电区：1Sjs =（0.7×2000+0.85×1900+0.7×800）×0.85=3038.75 （kVA ） 龙兴供电区：2Sjs =（0.75×1500+0.7×700+0.85×1700）×0.8=3060 （kVA ） 鱼咀供电区：3Sjs =（0.8×1800+0.7×600+0.7×900）×0.8=2500 （kVA ） 变电所设计当年的计算负荷由：∑=+=41%)1(i jsi t js x S K S (1-1)式中Kt ——同时系数；一般取0.85-0.9%x ——线损率：高低压网络的综合线损率在8%—12%，系统设计时采用10%)(4321js js js js t js S S S S K S +++=×（1+%x ）=0.9×（3038.75+3060+2500）×（1+10%） =8512.76（kVA ）计算负荷增长后的变电所最大计算负荷为n m js jszd e S S ⨯= (1-2)式中 n ——年数 取6年m ——年负荷增长率 取5% jszd S ——N 年后的最大计算负荷1149176.8512%56=⨯=⨯e S jszd （kVA ）1.4 主变压器的选择为保证供电的可靠性，避免一台主变故障或检修时影响供电，变电所一般装设两台主变压器，但一般不超过两台变压器。
变压器负荷计算及选型
变压器负荷计算及选型
一、变压器负荷计算
1、基于标准的变压器负荷计算
根据变压器功率、电压、频率等参数，给变压器的额定容量为15KVA，负荷电流是：
变压器容量的确定根据其输入输出电压、输入输出电流、保护等等，
变压器的负荷电流一般不超过额定容量的80％，所以最大负荷电流计算
结果是：
62.56A×80％=50.04A
2、基于实际用电情况的变压器负荷计算
实际用电情况的变压器负荷计算，应根据实际来确定具体的负荷电流，如20KVA变压器，负荷电流是：
负荷电流=20KVA÷（380V×1.732）=50.35A
负荷电流不宜超过额定负荷的80％，应将最大负荷电流控制在
50.35A的80％以下
最大负荷=50.35A×80％=40.28A
二、变压器的选型
变压器的选型，是根据所计算出来的最大负荷电流，合理确定变压器
容量的大小，一般可根据变压器功率、电压、频率等参数，变压器的容量
确定为负荷电流的1.25倍。
比如本案例中，要求最大负荷电流为40.28A，那么算出变压器容量可为：
变压器容量=40.28A×1.25=50.35KVA（最佳变压器容量60KVA）
变压器选型完成。
变压器的选择与容量计算资料讲解
变压器的选择与容量计算资料讲解1.负载需求：变压器的容量应能满足负载的需求。
负载需求是指负载电流和负载功率的要求，可以通过负载的额定功率和功率因数来计算。
在计算容量时，还应考虑到负载的容性或感性特性。
2.电压变化：变压器的选择应考虑到需要变换的电压水平。
变压器能够将高压变为低压（降压变压器）或将低压升高为高压（升压变压器）。
根据需要变压的电压等级，可以选择相应的变压器类型。
3.效率与损耗：变压器的效率和损耗是选择变压器时需要考虑的因素之一、变压器的效率指的是输出功率与输入功率之比，一般情况下要求效率高。
变压器的损耗包括铜损和铁损，铜损是指在变压器绕组上流过的电流引起的焦耳热损耗，铁损是指铁芯磁化过程中的能量损耗。
这些损耗应尽量减小，以提高变压器的效率。
4.运行条件：变压器的选择还需要考虑运行条件，如环境温度、海拔高度和冲击负荷等。
这些因素会对变压器的性能和寿命产生影响。
根据具体的运行条件，可以选择相应的变压器型号和材料。
变压器容量的计算可以通过以下公式进行：容量（KVA）=负载功率（KW）/功率因数实际容量应大于等于计算得到的容量。
在容量计算时，还应考虑到容量的一定裕度，以应对负载峰值的需求。
根据以上因素进行变压器选择与容量计算时1.选择可靠性高的供应商和品牌，确保设备的质量和可靠性。
2.对于特殊要求和环境条件的变压器，应选择经过验证和合格认证的产品。
3.尽量选择节能型变压器，以降低能源消耗和运行成本。
4.根据实际负载情况，选择合适的变压器类型，如干式变压器和油浸式变压器。
总之，变压器的选择与容量计算需要综合考虑负载需求、电压变化、效率与损耗以及运行条件等因素。
合理的变压器选择和容量计算可以确保电力系统的稳定运行和高效性能。
建筑面积计算照明负荷选择变压器容量
建筑面积计算照明负荷选择变压器容量选取合适的变压器容量是进行照明负荷计算的重要步骤之一，通过正确计算变压器容量，可以确保照明系统的正常运行，并减少能源浪费。
本文将介绍建筑面积计算照明负荷选择变压器容量的方法与步骤。
首先，建筑面积是计算照明负荷的基础，建筑面积包括总建筑面积和可用照明面积。
总建筑面积是指建筑物所有楼层的总面积，而可用照明面积是指可供照明使用的实际面积，例如公共区域、办公室、会议室等。
在计算照明负荷时，通常仅考虑可用照明面积。
其次，根据建筑物的用途和照明需求，我们可以了解到所需的照明瓦数。
通常，建筑物的照明需求与使用场景相关，例如办公室的照明需求较低，而商场或工厂的照明需求较高。
了解所需的照明瓦数可以帮助我们选择合适的变压器容量。
然后，我们需要将照明瓦数转换为照明负荷，以便进一步计算变压器容量。
照明负荷是指建筑物所需的电力负荷，通常以瓦特（W）为单位。
为了将照明瓦数转换为照明负荷，我们需要考虑照明设备的效率和使用时间。
照明设备的效率是指其将电能转化为可见光的能力，使用时间是指建筑物照明设备每天使用的总时间。
计算照明负荷的公式为：照明负荷（W）=照明瓦数（W）×照明设备效率×使用时间（小时/天）。
最后，根据计算得到的照明负荷，我们可以选择合适的变压器容量。
选择变压器容量时，需要考虑额定容量和负载率。
额定容量是指变压器所能承载的最大容量，而负载率是指变压器实际使用的容量占额定容量的比例。
通常，建议将变压器的负载率控制在80%以下，以确保变压器的长期稳定运行。
为了选择合适的变压器容量，我们可以使用以下公式：变压器容量（VA）=照明负荷（W）/负载率。
通过上述步骤，我们可以确定所需的变压器容量，从而确保建筑物照明系统的正常运行和能源的有效利用。
总结起来，建筑面积计算照明负荷选择变压器容量的步骤包括：确定建筑物的总建筑面积和可用照明面积，了解照明需求和照明瓦数，将照明瓦数转换为照明负荷，计算变压器容量，并选择合适的变压器容量。
如何选择合适的变压器容量？
如何选择合适的变压器容量？
选择合适的变压器容量需要考虑以下几个因素：
1. 负荷需求：首先需要确定所需供电的负荷大小和类型，包括用电设备的功率、数量和使用时间等。
根据负荷需求计算出总的用电功率。
2. 未来扩展性：考虑到未来可能的负荷增长，选择变压器容量时应预留一定的余量，以满足未来扩展的需要。
3. 变压器效率：不同容量的变压器在传输电能时的效率可能不同。
一般来说，选择适当容量的变压器可以提高其运行效率，减少能量损失。
4. 经济成本：较大容量的变压器通常价格较高，而较小容量的变压器可能无法满足负荷需求。
需要在满足负荷需求的前提下，选择经济合理的变压器容量。
5. 供电可靠性：对于一些重要的负载，如医疗设备、工业生产线等，需要确保供电的可靠性。
选择适当容量的变压器可以提高供电的可靠性。
6. 环境条件：变压器的安装环境也需要考虑，如温度、湿度、通风等因素。
在一些恶劣的环境条件下，可能需要选择较大容量的变压器。
综合考虑以上因素，可以通过计算负荷需求、预留余量、比较不同容量变压器的效率和成本等，选择合适的变压器容量。
如果不确定如何选择，建议咨询专业的电力工程师或供应商，以确保选择的变压器容量能够满足实际需求。
负荷计算及变压器选择
负荷计算及变压器选择1.专用工程1.1负荷计算及变压器容量、台数选择根据用电设备组名称查表得出：Kx需要系数,cosΦ,tanΦ见excel表格或工业与民用配电手册设备容量Pe根据下面的公式,计算Pj,Qj,Sj,Ij基本公式：Pj=PeKx Qj=PjtanΦSj=Ij=取同时系数：Kp=0.85,Kq=0.95 计算出Pj,Qj,Sj可以计算出补偿前的功率因数cosΦ,功率因数一般补偿到0.95,查表可查出无功补偿率qc,计算补偿后的设备容量：Pj,Qj,Sj,Ij补偿容量Qc=Pj qc变压器损耗：ΔPb=0.01Sj,ΔQb=0.05Sj变压器负荷率75%-85%,选择变压器台数和容量1.2无功补偿率qc附表见excel表格或工业与民用配电手册2公用工程2.1负荷计算A套住宅建筑面积在60㎡及以下时,用电负荷不宜小于4KW；建筑面积在60-120㎡,用电负荷不宜小于8KW；建筑面积在120-150㎡时,用电负荷不宜小于12KW；建筑面积在150㎡以上时,用电负荷不宜小于16KW,超出部分建筑面积可按40-50W/㎡计算;B新建住宅内公用设施用电按实际设备容量负荷计算,设备容量不明确时,按负荷密度估算,物业管理类60-100W/㎡；商业会所类100-150W/㎡.2.2变压器容量、台数的选择S=总负荷0.5/2 10KV公用配电室变压器单台容量不宜大于800KVA,如果需要选择二台的话除以20.5为配置系数关于变压器容量选择,我们来举个简单例子如下：户型介绍1楼：层高均高3米；共3个单元,11层,一层2户；建筑面积均为80平方;2楼：层高均为3米,共3个单元,7层,一层2户,建筑面积均为71平方;3楼：层高均为3米,共2个单元,7层,一层2户,1单元建筑面积为71平方,2单元建筑面积为49平方;附表：SCB型变压器Sr与Uk%附表。
变压器容量的选择与计算
变压器容量的选择与计算Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998变压器容量的选择与计算电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。
所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。
一、台数选择变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。
当符合下列条件之一时，宜装设两台及以上变压器：1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。
当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。
2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。
3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。
当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。
二、容量选择变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。
首先要准确求计算负荷，计算负荷是供电设备计算的基本依据。
确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：有功计算负荷（kw ） c m d e P P K P == 无功计算负荷（kvar ） tan cc Q P ϕ=视在计算负荷（kvA ） cos cc P S ϕ=计算电流（A ）c I =式中 N U ——用电设备所在电网的额定电压（kv ）;d K ——需要系数；Pe ——设备额定功率； K Σq ——无功功率同期系数；K Σp ——有功功率同期系数；tan φ设备功率因数角的正切值。
例如：某380V 线路上，接有水泵电动机5台，共200kW ，另有通风机5台共55kW ，确定线路上总的计算负荷的步骤为 （1）水泵电动机组需要系数d K =~(取d K =，cos 0.8ϕ=，tan 0.75ϕ=，因此（2）通风机组需要系数d K =~(取d K =，cos 0.8ϕ=，tan 0.75ϕ=，因此考虑各组用电设备的同时系数，取有功负荷的为0.95P K =∑，无功负荷的为0.97q K =∑，总计算负荷为计算出设备的负荷后，就可选择变压器了。
负荷计算表及变压器选择表ew
变压器容量为 Sb=1000KVA 变压器负载率为 η =85.7%
3846.30 乘以同期系数K∑ 无功补偿 补偿后
1578.18 1578.18
0.92
1866.87 1680.19 1007.88 672.30
2633.09 2369.78 1715.41
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 合计 用电设备名称 金属加工设备 弧焊机 气体保护焊 起重机 工频炉、高频炉 办公楼1 办公楼2 水源热泵 1#车间照明 2#车间照明 其他 设备容量 需要系数 功率因数 Pe(kW) Kx Cosφ 1142.3 256 704 288.5 445 214.5 250 250 98 98 100 0.19 0.35 0.5 0.17 0.8 0.7 0.65 0.7 0.7 0.7 0.65 0.5 0.35 0.8 0.5 0.6 0.85 0.85 0.85 0.85 0.85 0.85 有功 P30(kW) 217.04 89.60 352.00 49.05 356.00 150.15 162.50 175.00 68.60 68.60 65.00 计算负荷 无功 Q30(kVar) 375.92 239.81 264.00 84.95 474.67 93.05 100.71 108.46 42.51 42.51 40.28 视在 S30(kVA) 434.07 256.00 440.00 98.09 593.33 176.65 191.18 205.88 80.71 80.71 76.47 变压器容量
附表－2
2＃ 总负荷计算及变压器选择表
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 合计 用电设备名称 AP2-1 AP2-2 AP2-3 AP2-4 AP2-5 AP2-6 工频炉 塔吊 高频炉 起重机 其他 设备容量 需要系数 功率因数 Pe(kW) Kx Cosφ 169 175 301.4 231 288 137 45 50 400 97.1 100 0.19 0.19 0.19 0.4 0.5 0.4 0.8 0.16 0.8 0.16 0.65 0.5 0.5 0.5 0.7 0.8 0.7 0.8 0.5 0.97 0.5 0.85 有功 P30(kW) 32.11 33.25 57.27 92.40 144.00 54.80 36.00 8.00 320.00 15.54 65.00 计算负荷 无功 Q30(kVar) 55.62 57.59 99.19 94.27 108.00 55.91 27.00 13.86 80.20 26.91 40.28 视在 S30(kVA) 64.22 66.50 114.53 132.00 180.00 78.29 45.00 16.00 329.90 31.07 76.47 变压器容量
所用电变压器的负荷计算及容量选择
所用电变压器的负荷计算及容量选择分析了所用变压器负荷的计算方法及容量的确定原则，根据技术规定，举例分析了负荷计算时需注意的相关问题。
标签：所用电;变压器容量;负荷计算根据技术规程，所用电负荷的计算是选择变压器容量的依据，统一和明确变电所的建设标准，使变压器的选择符合安全可靠的设计要求，并应体现经济适用、符合国情的原则。
1、所用电负荷计算方法各类用电负荷运行情况必须按规程规定的原则，对主要所用电负荷特性（见表1）进行确认，以保证计算的合理性、统一性及准确性。
其负荷计算原则如下：a）连续运行及经常短时运行的设备应予计算;b）不经常短时及不经常而断续运行的设备不予计算;c）经常断续及不经常连续运行的设备也应予计算。
（1）负荷特性系指一般情况，工程设计中由逆变器或不停电电源装置供电的通信、远动、微机监控系统、交流事故照明负荷也可计入相应的充电负荷中。
（2）负荷分类Ⅰ类负荷：短时停电可能影响人身或设备安全、使生产运行停顿或主变压器减载的负荷。
Ⅱ类负荷：允许短时停电、但停电时间过长，有可能影响正常生产运行的负荷。
Ⅲ类负荷：长时间停电不会直接影响生产运行的负荷。
（3）运行方式栏中“经常”与“不经常”系区别该类负荷的使用机会。
“连续”“短时”“断续”系区别每次使用时间的长短。
即：连续——每次连续带负荷运转2h以上的。
短时——每次连续带负荷运转2h以内的，10min以上的。
断续——每次使用从带负荷到空载或停止，反复周期地工作，每个工作周期不超过10min的。
经常——系指与正常生产过程有关的，一般每天都要使用的负荷。
不经常——系指正常不用，只在检修、事故或者特定情况下使用的负荷。
2、所用变压器容量2.1主变压器变电所最大负荷按下式计算：式中：——同时率;变电所主变压器容量的选择要充分考虑利用变压器的正常和事故情况下的过负荷能力。
对于装设两台及以上主变压器的变电所，规定主变压器容量按照5～10年电力系统发展规划进行选择，并当停用一台主变压器时，需保证全部负荷的60%，同时应保证用户的一级负荷和大部分二级负荷，以免对设备、人身和生产造成重大损失。
建筑面积计算照明负荷选择变压器容量
1 负荷计算1.1 单位指标法应用单位指标法确定计算负荷Pjs(适用于照明及家用电负荷)，即：Pjs=∑Pei×Ni÷1000(kW)式中Pei——单位用电指标，如：W/户(不同户型的用电指标不同)，由于地区用电水平的差异，各地区应根据当地的实际情况取用Ni——单位数量，如户数(对应不同面积户型的户数)邯郸市居民住宅负荷计算参考值见表1。
表1 居民住宅负荷表户建筑面积(m2) ＜80 80～100 ＞100计算负荷(W) 3000～4000 4000～6000 7000～8000计算电流(A) 14～18 18～27 32～36内线截面(mm2) 4 6 10电能表规格(A) 5(20) 5(20) 10(40)应用以上方法计算负荷应乘以同时系数，即实际最大负荷(PM)。
PM=Pjs×η(式中η——同时系数，不同的住户η值不同：一般情况下，25～100户的小区取0.4；101～200户的小区取0.33；200户以上的小区取0.26。
)1.2 单位面积法按单位面积法计算负荷，在一定的面积区有一个标准，面积越大的区其负荷密度越小，其表达式如下：PM=Ped×S×η式中PM——实际最大负荷，kWPed——单位面积计算负荷，W/m2S——小区总面积，m2η——同时系数，取值范围同上根据以上两种方法求出照明及家用负荷后，结合小区的实际情况，看是否还有其它负荷，如有其它负荷则应考虑进去。
一般的成规模的小区会有路灯、公用照明、物业楼(物业办公及商场联用)用电负荷；如果是小高层(9层以上)(小康型)还应考虑电梯负荷；二次加压泵房负荷(供生活及消防用水)，以上诸负荷在计算住宅小区负荷中占比重较大的是照明及家用电负荷，而照明及家用电负荷出现最大值的时段为每天19：00～22：00，因而在计算小区的最大负荷时就以19：00～22：00时段的照明及家用电负荷为基础，然后再叠加其它负荷。
变电站供电负荷与变压器的容量选择探讨
变电站供电负荷与变压器的容量选择探讨摘要：随着电力需求不断增长，变电站的供电负荷也随之增加。
在选择变压器的容量时，需要考虑多种因素，如供电区域的大小、供电电压等级以及变压器的工作环境等。
本文将探讨如何根据这些因素、采取科学合理的方法来确定合适的容量。
首先，我们将介绍变电站的基本结构和功能，然后讨论供电负荷和变压器的关系，分析影响变压器容量的各种因素，并提出根据变电站供电负荷确定变压器容量的方法，以供借鉴。
关键词：变电站；供电负荷；变压器容量随着城市现代化进程的不断推进，变电站作为电力系统的重要组成部分，承担着为整个城市提供可靠供电的任务。
然而，在实际运行中，如何合理选择变压器容量以满足供电需求并降低能耗成为了一个重要问题。
本文将针对这一问题进行探讨和讨论变电站供电负荷与变压器的容量选择。
1.变电站的基本结构和功能1.1基本结构变电站通常由电气主设备、控制设备和继电器、通信设备和计算机系统、安全保护装置等部分组成。
电气主设备包括变压器、断路器、隔离开关等，用于改变交流电的电压和电流。
控制设备和继电器用来监测和控制电气主设备的运行状态，以及实现自动化和遥控操作。
通信设备和计算机系统用于采集数据和信息，进行监控和控制，并与其他设备进行通信和协调。
安全保护装置如接地装置、防爆装置、火灾报警装置等，用于保障工作人员和设备的安全。
1.2主要功能变电站的原理是通过电磁感应或利用电力电子器件来完成电压的变换和电流的调整。
具体来说，通过将高压电能转换为低压电能或者将直流电能转换为交流电能，以满足不同用户的需求。
同时，变电站还可以通过调节输电线路上的电压和电流来实现对供电系统的优化控制和调度。
变电站在电力系统中具有重要的作用，它可以提高电力的传输效率和安全性，降低电力损耗，改善供电质量。
此外，它还能够提供可靠的电力供应，保证电力系统的稳定运行。
2.影响变压器容量的因素2.1电压等级不同电压等级的变压器需要不同的线圈匝数和铁心尺寸，因此其容量也不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器分类
充气式（SF6)电力变压器
铭牌含义
联接组别
工矿企业广泛采用6~10kV配电变压器， 二次侧电压220/380V 联接组别：Y，yn0和D，yn11
D，yn11联结的变压器有以下特点：
1. 抑制高次谐波 2. 有利于短路保护动作 3. 承受不平衡负荷能力强 4. D，yn11联结变压器一次绕组的绝缘 强度比Y,yn0联结变压器稍高。 5. 防雷性能好
第三章 负荷计算与变压器的选择
第一节 概述 负荷load
指电气设备和线路中通过的功率或 电流，而不是指它们的阻抗。 例如线路的负荷指通过导线的功率 （或电流）。
一、负荷计算的目的
供电设计时考虑到用户要用多少 电，这就是负荷计算问题，负荷计算 主要是确定“计算负荷”。计算负荷 是按发热条件选择电气设备的一个假 想的持续负荷，它产生的热效应和实 际变动负荷产生的最大热效应相等。 所以根据计算负荷选择导体时，导体 的最高温升不会超过允许值。
5.单相设备分别接于不同线电压时。
三、单一设备计算电流的确定
1.三相电机类设备 2.普通的电焊机 3.大容量的电焊机 4.单相的用电设备
四、按需要系数法确定用电设备组的 计算负荷
用电设备在运行时可能出现以下现象： 1.各用电设备可能不同时工作 2.运行时，并非所有设备全运行于满负荷状 态。 3.各用电设备在工作时都要功率损耗 4.给用电设备组供电的线路在输送功率时要 有线路功率损耗。 5.加工条件和工人操作水平影响用电的水平。
五、配电干线或变电所的有功、无功 和视在计算负荷
1.总的有功计算负荷 2.总的无功计算负荷 3.总的视在计算负荷 4.总的计算电流 5.如果用电设备组经变压器供电，变压器一 次高压计算负荷还应加上变压器损耗。 6.对于成组低压用户的高压计算负荷，还应 计入高压线路的功率损耗。
第三节
负荷计算实例
一、单台用电设备的负荷计算
例1： 有一台搅拌机，PN=15kW，电 动机型号为Y160L-4，参数为：η= 88.5%，cosφ=0.85，试进行该搅拌 机的负荷计算
一、单台用电设备的负荷计算
例2 ： 有一台交流电焊机，型号为 BX2-500，容量为42kVA。已知UN= 380V， cosφ=0.6 ，额定暂载率εN= 60%，试对该电焊机进行负荷计算。
设计序号：9 额定容量：10、20、30、40、50、80、 100、125、160、200、250、315、400、500、 630、800、1000kVA 额定电压：0.22/0.38、3、6、10、35、66、 110、220、500、750kV
一、变电所主变压器台数的选择
考虑下列原则 1.应满足用电负荷对供电可靠性的要求 2.对季节性负荷和昼夜负荷变动较大的 变电所 3.车间变电所 4.考虑近期负荷的发展
第二节 计算负荷的确定
一、设备容量的计算 1.长期工作制 2.短时工作制 3.反复短时工作制 4.电焊机及电焊变压器 5.电炉变压器的设备容量 6.其他设备的设备容量
二、单相负荷换算成等效的三相负荷 1.单相用电设备总容量不超过三相用电设备 总容量的15%时。 2.单相用电设备不对称容量大于三相用电设 备总容量的15%时。 3.单相设备接于相电压时。 4.单相设备接于同一线电压时。
输入电源
高压开关 设备
变压器
低压开关 设备
欧式箱变
美式箱变
低压侧部分结构
欧式与美式箱变区别：
美式箱变是将高压负荷开关、高压熔断器置 于变压器油中，具有与变压器身共箱或分箱。 油箱采用全密封结构，配有油温表、油位表、 压力表、压力释放阀、放油阀等元件以监测变 压器运行状况。 特点：体积比欧式的小，减少占地面积。采 用全密封、全绝缘、无需觉远距离，保护人身 安全。
二、变电所主变压器容量的选择
三、电力变压器并列运行的条件
1.额定一次电压与二次电压必须对应相 等。 2.阻抗电压（短路电压）必须相等。 3.联结组别必须相同。 4.容量比应小于3：1。
预装式变电站 型号：YBW9-12/0.4- 315
输入电压：6或10kV 输出电压：0.38/0.22kV 主变容量：315~630kVA
变压器型号的表示和含义 □ □ □ □ □-□/□。例如S9-1000/10
1.自耦 O 2.相数：单相D 三相S 3.冷却方式：F油浸风冷 J油浸自冷 P强迫油循环 4.绕组数：双绕组 不标 三绕组 S 分裂绕组 F
5.导线材料：铝 L 铜 不标
6.调压方式：无载调压 不标 有载调压：Z
7.其他： G干式自冷 C环氧树脂浇注
1.通常根据30min的平均负荷所绘制的负荷 曲线上的最大负荷作为计算负荷，并作为按 发热条件选择电气设备的依据。 2.计算负荷是确定供电系统，选择变压器容 量、电气设备、导线截面和仪表量程的依据， 也是整定继电保护和进行无功补偿的重要数 据。
二、负荷计算的方法
1.需要系数法（需用系数法） 适用于变、配电所的负荷 2.二项式法 适用于低压配电支干线和配电箱的负荷计算。 3.利用系数法 适用于各种范围的负荷计算
一、单台用电设备的负荷计算
例3 有一台10t的吊车电动机额定 功率为36.5kW，额定暂载率εN=40%, ，cosφ=0.8，η=85%，试对该吊车进 行负荷计算。
二、用电设备组的负荷计算
例题：某车间有三组用电设备，电压为380V， 各组设备如下：（1）金属加工机床电动机24台， 其中11kw的4台，7.5kw的6台，5.5kw的4台， 2.2kw的4台，1.5kw的6台。（2）生产用通风机 3kw的5台。（3）起重机用电动机5台，暂载率 25%，其中22kw的1台，11kw的1台，7.5kw的 2台，3.7kw的1台。求该车间动力干线上的计算 负荷。
第四节 变压器的选择及预装式变电站
一、电力变压器分类及联接组别 按调压方式分为有载调压和无载调压 按绕组绝缘及冷却方式分为油浸式、干 式和充气式等。其中油浸式变压器又可分 为油浸自冷式、有劲风冷式、有劲水冷式 和强迫油循环冷却式。
变压器分类
油浸式式电力变压器
变压器分类
SC9系列环氧树脂浇注干式电力变压器
