应力腐蚀断裂精编版
1-5应力腐蚀开裂
1-5 应力腐蚀开裂概述因介质对材料的腐蚀而造成的结构破裂称腐蚀破裂。
金属材料的腐蚀有多种，按腐蚀机理可分为：化学腐蚀和电化学腐蚀；按腐蚀介质可分为：氧腐蚀、硫腐蚀、酸腐蚀、碱腐蚀等；按腐蚀部位和破坏现象，可分为：均匀腐蚀、点腐蚀、晶间腐蚀、应力腐蚀、腐蚀疲劳等。
金属材料在特定腐蚀环境下，受拉应力共同作用时所产生的延迟开裂现象，称为“应力腐蚀开裂”。
应力腐蚀开裂属于环境敏感断裂范畴。
并非任何环境都会产生应力腐蚀开裂，应力腐蚀是特殊的腐蚀现象和腐蚀过程，一定的金属材料只在某一特定的腐蚀环境中才会产生应力腐蚀开裂。
有拉伸应力存在，是应力腐蚀开裂的先决条件，焊接剩余拉应力有着极为重要的影响！在锅炉压力容器部件的腐蚀中，应力腐蚀及其造成的破裂是最常见、危害最大的一种！已成为工业（特别是石油化工）中越来越突出的问题（参见：化工设备损伤事例统计表），石油化工焊接结构的破坏事故中，约有半数为应力腐蚀开裂。
化工设备（低于300ºC）损伤事例统计表①包括腐蚀疲劳开裂，一般约占8% 。
因此，必须从结构设计及施工制造方面考虑洚低剩余拉应力，以提高结构的抗应力腐蚀开裂性能。
当然，还应从生产管理方面考虑降低介质的腐蚀作用。
本节主要是了解应力腐蚀开裂的特征，以防止、控制应力腐蚀开裂。
一. 应力腐蚀开裂特征：1. 应力腐蚀开裂条件：（1）合金----纯金属不发生应力腐蚀，但几乎所有的合金在特定的腐蚀环境中都会产生应力腐蚀裂纹。
极少量的合金或杂质都会使材料产生应力腐蚀。
各种工程实用材料几乎都有应力腐蚀敏感性。
（2）拉应力-----引起应力腐蚀的应力必须是拉应力，且应力可大可小，极低的应力水平也可能导致应力腐蚀破坏（不管拉应力多么小，只要能引起变形滑移，即可促使产生应力腐蚀开裂）。
应力既可由载荷引起，也可是焊接、装配或热处理引起的残余应力。
（3）腐蚀性介质----产生应力腐蚀的材料和腐蚀性介质之间有选择性和匹配关系，即当二者是某种特定组合时才会发生应力腐蚀。
应力腐蚀断裂

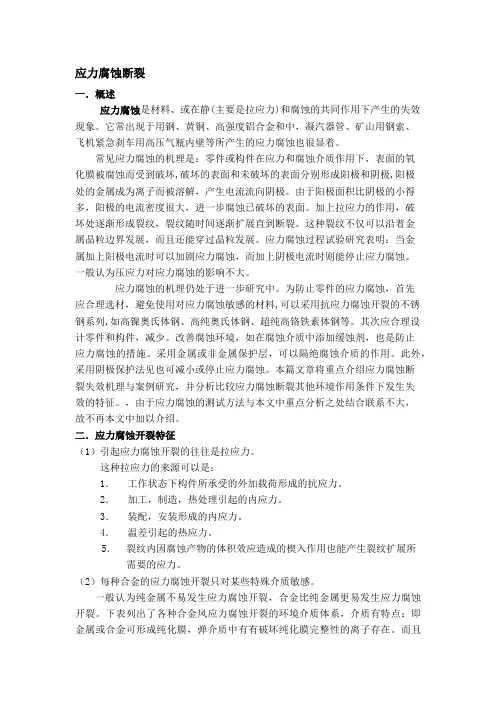

应力腐蚀断裂一．概述应力腐蚀是材料、机械零件或构件在静应力(主要是拉应力)和腐蚀的共同作用下产生的失效现象。
它常出现于锅炉用钢、黄铜、高强度铝合金和不锈钢中，凝汽器管、矿山用钢索、飞机紧急刹车用高压气瓶内壁等所产生的应力腐蚀也很显着。
常见应力腐蚀的机理是：零件或构件在应力和腐蚀介质作用下，表面的氧化膜被腐蚀而受到破坏,破坏的表面和未破坏的表面分别形成阳极和阴极,阳极处的金属成为离子而被溶解，产生电流流向阴极。
由于阳极面积比阴极的小得多，阳极的电流密度很大，进一步腐蚀已破坏的表面。
加上拉应力的作用，破坏处逐渐形成裂纹，裂纹随时间逐渐扩展直到断裂。
这种裂纹不仅可以沿着金属晶粒边界发展，而且还能穿过晶粒发展。
应力腐蚀过程试验研究表明：当金属加上阳极电流时可以加剧应力腐蚀，而加上阴极电流时则能停止应力腐蚀。
一般认为压应力对应力腐蚀的影响不大。
应力腐蚀的机理仍处于进一步研究中。
为防止零件的应力腐蚀，首先应合理选材，避免使用对应力腐蚀敏感的材料,可以采用抗应力腐蚀开裂的不锈钢系列,如高镍奥氏体钢、高纯奥氏体钢、超纯高铬铁素体钢等。
其次应合理设计零件和构件，减少应力集中。
改善腐蚀环境，如在腐蚀介质中添加缓蚀剂，也是防止应力腐蚀的措施。
采用金属或非金属保护层，可以隔绝腐蚀介质的作用。
此外，采用阴极保护法见电化学保护也可减小或停止应力腐蚀。
本篇文章将重点介绍应力腐蚀断裂失效机理与案例研究，并分析比较应力腐蚀断裂其他环境作用条件下发生失效的特征。
，由于应力腐蚀的测试方法与本文中重点分析之处结合联系不大，故不再本文中加以介绍。
二．应力腐蚀开裂特征（1）引起应力腐蚀开裂的往往是拉应力。
这种拉应力的来源可以是：1．工作状态下构件所承受的外加载荷形成的抗应力。
2．加工，制造，热处理引起的内应力。
3．装配，安装形成的内应力。
4．温差引起的热应力。
5．裂纹内因腐蚀产物的体积效应造成的楔入作用也能产生裂纹扩展所需要的应力。
（2）每种合金的应力腐蚀开裂只对某些特殊介质敏感。
应力腐蚀断裂
应力腐蚀断裂一．概述应力腐蚀是材料、或在静(主要是拉应力)和腐蚀的共同作用下产生的失效现象。
它常出现于用钢、黄铜、高强度铝合金和中，凝汽器管、矿山用钢索、飞机紧急刹车用高压气瓶内壁等所产生的应力腐蚀也很显着。
常见应力腐蚀的机理是：零件或构件在应力和腐蚀介质作用下，表面的氧化膜被腐蚀而受到破坏,破坏的表面和未破坏的表面分别形成阳极和阴极,阳极处的金属成为离子而被溶解，产生电流流向阴极。
由于阳极面积比阴极的小得多，阳极的电流密度很大，进一步腐蚀已破坏的表面。
加上拉应力的作用，破坏处逐渐形成裂纹，裂纹随时间逐渐扩展直到断裂。
这种裂纹不仅可以沿着金属晶粒边界发展，而且还能穿过晶粒发展。
应力腐蚀过程试验研究表明：当金属加上阳极电流时可以加剧应力腐蚀，而加上阴极电流时则能停止应力腐蚀。
一般认为压应力对应力腐蚀的影响不大。
应力腐蚀的机理仍处于进一步研究中。
为防止零件的应力腐蚀，首先应合理选材，避免使用对应力腐蚀敏感的材料,可以采用抗应力腐蚀开裂的不锈钢系列,如高镍奥氏体钢、高纯奥氏体钢、超纯高铬铁素体钢等。
其次应合理设计零件和构件，减少。
改善腐蚀环境，如在腐蚀介质中添加缓蚀剂，也是防止应力腐蚀的措施。
采用金属或非金属保护层，可以隔绝腐蚀介质的作用。
此外，采用阴极保护法见也可减小或停止应力腐蚀。
本篇文章将重点介绍应力腐蚀断裂失效机理与案例研究，并分析比较应力腐蚀断裂其他环境作用条件下发生失效的特征。
，由于应力腐蚀的测试方法与本文中重点分析之处结合联系不大，故不再本文中加以介绍。
二．应力腐蚀开裂特征（1）引起应力腐蚀开裂的往往是拉应力。
这种拉应力的来源可以是：1．工作状态下构件所承受的外加载荷形成的抗应力。
2．加工，制造，热处理引起的内应力。
3．装配，安装形成的内应力。
4．温差引起的热应力。
5．裂纹内因腐蚀产物的体积效应造成的楔入作用也能产生裂纹扩展所需要的应力。
（2）每种合金的应力腐蚀开裂只对某些特殊介质敏感。
应力腐蚀断裂
应力腐蚀断裂一．概述应力腐蚀是材料、机械零件或构件在静应力(主要是拉应力）和腐蚀的共同作用下产生的失效现象。
它常出现于锅炉用钢、黄铜、高强度铝合金和不锈钢中，凝汽器管、矿山用钢索、飞机紧急刹车用高压气瓶内壁等所产生的应力腐蚀也很显著。
常见应力腐蚀的机理是：零件或构件在应力和腐蚀介质作用下，表面的氧化膜被腐蚀而受到破坏，破坏的表面和未破坏的表面分别形成阳极和阴极,阳极处的金属成为离子而被溶解，产生电流流向阴极。
由于阳极面积比阴极的小得多，阳极的电流密度很大,进一步腐蚀已破坏的表面。
加上拉应力的作用，破坏处逐渐形成裂纹，裂纹随时间逐渐扩展直到断裂。
这种裂纹不仅可以沿着金属晶粒边界发展,而且还能穿过晶粒发展。
应力腐蚀过程试验研究表明：当金属加上阳极电流时可以加剧应力腐蚀，而加上阴极电流时则能停止应力腐蚀。
一般认为压应力对应力腐蚀的影响不大。
应力腐蚀的机理仍处于进一步研究中。
为防止零件的应力腐蚀，首先应合理选材，避免使用对应力腐蚀敏感的材料,可以采用抗应力腐蚀开裂的不锈钢系列,如高镍奥氏体钢、高纯奥氏体钢、超纯高铬铁素体钢等.其次应合理设计零件和构件，减少应力集中。
改善腐蚀环境，如在腐蚀介质中添加缓蚀剂，也是防止应力腐蚀的措施.采用金属或非金属保护层，可以隔绝腐蚀介质的作用。
此外，采用阴极保护法见电化学保护也可减小或停止应力腐蚀。
本篇文章将重点介绍应力腐蚀断裂失效机理与案例研究，并分析比较应力腐蚀断裂其他环境作用条件下发生失效的特征。
，由于应力腐蚀的测试方法与本文中重点分析之处结合联系不大，故不再本文中加以介绍.二．应力腐蚀开裂特征（1)引起应力腐蚀开裂的往往是拉应力。
这种拉应力的来源可以是:1．工作状态下构件所承受的外加载荷形成的抗应力。
2．加工，制造,热处理引起的内应力.3．装配，安装形成的内应力。
4．温差引起的热应力。
5．裂纹内因腐蚀产物的体积效应造成的楔入作用也能产生裂纹扩展所需要的应力。
（2)每种合金的应力腐蚀开裂只对某些特殊介质敏感.一般认为纯金属不易发生应力腐蚀开裂,合金比纯金属更易发生应力腐蚀开裂。
应力腐蚀断裂
一．概述应力腐蚀是材料、机械零件或构件在静应力(主要是拉应力)和腐蚀的共同作用下产生的失效现象。
它常出现于锅炉用钢、黄铜、高强度铝合金和不锈钢中，凝汽器管、矿山用钢索、飞机紧急刹车用高压气瓶内壁等所产生的应力腐蚀也很显著。
常见应力腐蚀的机理是：零件或构件在应力和腐蚀介质作用下，表面的氧化膜被腐蚀而受到破坏,破坏的表面和未破坏的表面分别形成阳极和阴极,阳极处的金属成为离子而被溶解，产生电流流向阴极。
由于阳极面积比阴极的小得多，阳极的电流密度很大，进一步腐蚀已破坏的表面。
加上拉应力的作用，破坏处逐渐形成裂纹，裂纹随时间逐渐扩展直到断裂。
这种裂纹不仅可以沿着金属晶粒边界发展，而且还能穿过晶粒发展。
应力腐蚀过程试验研究表明：当金属加上阳极电流时可以加剧应力腐蚀，而加上阴极电流时则能停止应力腐蚀。
一般认为压应力对应力腐蚀的影响不大。
应力腐蚀的机理仍处于进一步研究中。
为防止零件的应力腐蚀，首先应合理选材，避免使用对应力腐蚀敏感的材料,可以采用抗应力腐蚀开裂的不锈钢系列,如高镍奥氏体钢、高纯奥氏体钢、超纯高铬铁素体钢等。
其次应合理设计零件和构件，减少应力集中。
改善腐蚀环境，如在腐蚀介质中添加缓蚀剂，也是防止应力腐蚀的措施。
采用金属或非金属保护层，可以隔绝腐蚀介质的作用。
此外，采用阴极保护法见电化学保护也可减小或停止应力腐蚀。
本篇文章将重点介绍应力腐蚀断裂失效机理与案例研究，并分析比较应力腐蚀断裂其他环境作用条件下发生失效的特征。
，由于应力腐蚀的测试方法与本文中重点分析之处结合联系不大，故不再本文中加以介绍。
二．应力腐蚀开裂特征（1）引起应力腐蚀开裂的往往是拉应力。
这种拉应力的来源可以是：1．工作状态下构件所承受的外加载荷形成的抗应力。
2．加工，制造，热处理引起的内应力。
3．装配，安装形成的内应力。
4．温差引起的热应力。
5．裂纹内因腐蚀产物的体积效应造成的楔入作用也能产生裂纹扩展所需要的应力。
（2）每种合金的应力腐蚀开裂只对某些特殊介质敏感。
管道的应力腐蚀断裂示范文本
文件编号：RHD-QB-K7111 （安全管理范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX管道的应力腐蚀断裂示范文本管道的应力腐蚀断裂示范文本操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
四川省的天然气管线由于介质未处理好，在被输送的天然气中H2S大大超过规定的含量，曾发生多次爆破事故。
据国外文献介绍，美国1955年第一次发生由于氢脆而产生的氢应力破坏，六十年代出现了其他形式的应力腐蚀断裂，以后随着时间的延续，这类破坏事故越来越多，而应力腐蚀断裂也越来越多地为管道工作者所关注，并成为研究的课题。
应力腐蚀断裂简称为SCC，这系由英文名词Stress Corrosion CracKing而来的，其定义为：在应力和介质联合作用下，裂纹的形成和扩展的过程叫做应力腐蚀，由于应力腐蚀而产生的断裂称为应力腐蚀断裂。
当原始缺陷的长度2a小时临界裂纹长度2ac 时，管线是不会断裂的，但由于疲劳或(和)环境的作用，裂纹长度可以增长，当原始缺陷长度逐渐增长，最后达到2ac时，则管道产生断裂。
这里只将讨论后者，即在环境和应力相互作用下引起的应力腐蚀断裂。
一、应力腐蚀的机理为说明应力腐蚀需先简单的介绍腐蚀反应。
大家知道，钢铁放在潮湿的空气中，就会生锈，锈不断脱落，就会导致截面减小和重量减轻，这称为钢铁受到了腐蚀。
腐蚀是一种电化学过程，它又可分为阳极过程和阴极过程，这二者是共存的。
金属原子是由带正电的金属离子，对钢来说，就是二价的铁离子F2+和周围带负电的电子云(用e-来表示）构成的，如下所示：Fe→Fe2++2e-上式是一个可逆反应。
当铁遇到水，铁离子Fe2+和水化合的倾向比Fe2+与e-结合成金属的倾向还要强，因此金属铁遇到水后就会发生如下反应：上式放出电子e-，故称为阳极反应。
