焊接通用工艺
焊接通用工艺守则
焊接通用工艺守则一、钢制压力容器焊接通用规程 (84)二、手工电弧焊工艺守则 (90)三、埋弧自动焊通用工艺守则 (93)四、气割通用工艺守则 (98)五、手工碳弧气刨工艺守则 (102)六、产品焊接试板通用工艺守则 (106)七、热交换器管板焊接通用工艺守则 (110)八、焊接返修通用工艺守则 (113)九、焊缝外观质量检验通用守则 (115)十、手工钨极氩弧焊通用工艺守则 (117)十一、空气等离子切割工艺守则 (122)十二、不锈钢焊接通用工艺守则 (124)一、钢制压力容器焊接通用规程第一条适用范畴1、本规程适用于我厂焊接的钢制压力容器。
2、本规程规定了碳素钢、一般低合金钢、不锈钢、珠光体耐热钢，焊接工艺要求。
本规程及各类焊接工艺守则均为通用工艺文件，当产品设计与规程有不同要求时，按图纸技术要求和专用焊接工艺文件执行。
3、容器施焊前，应按《容规》和JB4708-2000《钢制压力容器焊接工艺评定》规程进行工艺评定，编制焊接工艺规程。
第二条焊工1、钢制压力容器焊接的焊工，必须按市质量技术监督局颁发的《锅炉压力容器焊工考试规则》进行考试，取得焊工合格证后，才能在有效期间担任合格范畴的焊接工作，并建立焊工技术档案。
2、焊接钢制压力容器的焊工，必须了解所焊产品的钢种、焊接材料、焊接工艺要求及有关技术要求和工艺文件。
3、严格按图纸、工艺文件和技术标准施焊，领用焊接材料时必须严格执行“发放治理制度”规定，严防用错。
4、焊后，焊工应对所有的焊缝进行自检，合格后打上钢印按质量手册“焊缝标记规定”执行。
第三条焊接材料1、压力容器的焊接材料应符合相应的焊材标准，并具有质量合格证明书。
依照质保手册中的有关规定，严格按照焊接材料入库验收、保管、烘干、发放、回收制度。
2、焊接材料的代用手续，经图纸原设计单位批准后方可进行使用。
3、焊接材料的选用，应依照母材的化学成份，力学性能、焊接性能，焊后是否热处理以及容器的结构特点和使用条件综合考虑。
通用焊接工艺规程(普通碳钢、合金钢、不锈钢、铜管焊接)
通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。
1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。
油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。
1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设臵应避开应力集中区，便于焊接和热处理，并应符合下列规定：（1）钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；（2）除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。
同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；（3）不宜在焊缝及其边缘上开孔。
（4）不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物粘污焊件表面的措施：可将石棉置于焊接部位两侧等。
1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。
焊丝使用前应清除其表面的油污、锈蚀等。
常用焊材烘干温度及保持时间见表4。
表4 常用焊材烘干温度及保持时间接上表：1.2焊接工艺要求1.2.1 碳素钢及合金钢焊接材料的选用，应符合设计文件的规定，当无规定时，符合本规范附录B第 B.0.1条及第B.0.2条的规定。

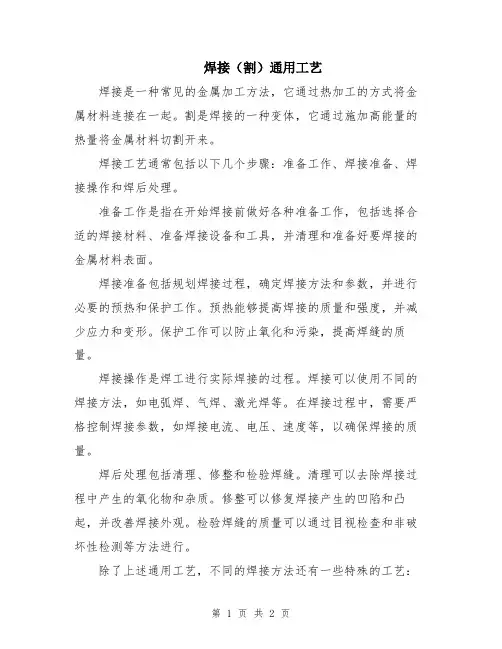

焊接(割)通用工艺
焊接（割）通用工艺焊接是一种常见的金属加工方法，它通过热加工的方式将金属材料连接在一起。
割是焊接的一种变体，它通过施加高能量的热量将金属材料切割开来。
焊接工艺通常包括以下几个步骤：准备工作、焊接准备、焊接操作和焊后处理。
准备工作是指在开始焊接前做好各种准备工作，包括选择合适的焊接材料、准备焊接设备和工具，并清理和准备好要焊接的金属材料表面。
焊接准备包括规划焊接过程，确定焊接方法和参数，并进行必要的预热和保护工作。
预热能够提高焊接的质量和强度，并减少应力和变形。
保护工作可以防止氧化和污染，提高焊缝的质量。
焊接操作是焊工进行实际焊接的过程。
焊接可以使用不同的焊接方法，如电弧焊、气焊、激光焊等。
在焊接过程中，需要严格控制焊接参数，如焊接电流、电压、速度等，以确保焊接的质量。
焊后处理包括清理、修整和检验焊缝。
清理可以去除焊接过程中产生的氧化物和杂质。
修整可以修复焊接产生的凹陷和凸起，并改善焊接外观。
检验焊缝的质量可以通过目视检查和非破坏性检测等方法进行。
除了上述通用工艺，不同的焊接方法还有一些特殊的工艺：1. 电弧焊通常是最常见和常用的焊接方法之一。
它使用一根焊条作为电源，通过电弧的加热使焊接区域达到熔化，然后使用焊接材料填充接头。
2. 气焊使用氧乙炔火焰进行焊接。
氧乙炔火焰的高温可以使金属熔化并形成焊缝。
3. 激光焊是一种高能量激光束焊接技术。
激光束可以提供高度集中的热能，使金属表面瞬时熔化，并形成焊接接头。
4. 焊接还包括其他方法，如电阻焊、摩擦焊、超声波焊等。
这些方法各有特点，适用于不同的焊接需求。
总体而言，焊接是一种重要的金属加工方法，广泛应用于各个行业和领域。
掌握适当的焊接工艺可以提高焊接质量和效率，确保焊接接头的力学性能和使用性能。
焊接通用工艺23721
焊接通用工艺版次Rev.：日期Date说明Description编制Prepared by审查Checked by审核Approved by、营销部份Mar.Dept. Share 工艺部份Tec.Dept. Share品管部份QA Dept. Share制造部份Maun. Dept. share加工车间份MCH. Shop Share焊接车间份WLD. Shop Share编号/No.: JY/TD20160906WS001版次/Rev.: 0页数/Page:01 总则1.1目的：是给所有的人提供可用来帮助设计和解释图纸的资源，确保焊接产品能最大限度的满足客户需求，并且通过图纸传达有用的信息。
1.2 范围：若无特殊说明，本工艺适用于公司所有产品的焊接制造工艺。
请相关部门严格按照工艺要求进行作业。
1.3维护：工艺部将保存原版本文件用以维护。
1.4修订：本文件将以年为周期或按设计部、品质管理部和生产车间需要由焊接工程师进行评估及修订。
1.5文档控制：本工艺电子文档保存于卓远企业内联网，打印使用不限制。
2焊接生产的要求2.1相关术语与概念：2.1.1焊接电流强度I：经电极流通的电流强度。
2.1.2电弧电压U:触针或焊条架和工件之间的电压差。
2.1.3预热温度Tp：直接在每一焊接过程之前工件焊接范围中的温度。
2.1.4热效率k：送入焊接中的热能量和电弧所需电能量之间的比。
2.1.5全熔透焊缝：熔化焊对接焊缝的接头。
3焊前准备3.1 材料准备3.1.1焊材准备1）焊条、焊丝或者焊丝-焊剂组合必须由符合相应标准的质量证明书方可使用。
2）用作保护的气体必须为按相应的国家标准制造且满足纯度要求的气体，气体供应商必须提供合格证，证明该气体或混合气的露点或混合比例满足公司工艺文件的要求。
3）从原包装中取出的焊接材料必须在焊材库按相应的标准予以保护和贮存，以使其焊接性能不受影响。
4）低氢型和不锈钢类焊条使用前必须按产品说明书要求进行烘焙，烘焙后的焊条必须在100~150℃的保温筒中存放，且随用随取。
焊接技师培训教材(焊接通用工艺)
38
角焊缝的熔深（切片）
39
（6）焊缝厚度
焊缝截面中,从焊缝正面到焊缝背面的距离叫焊缝厚度。
焊缝厚度H
焊缝厚度H
40
（7）焊角与焊脚尺寸
角焊缝的横截面中，从一个直角面上的焊趾到另一个直角 表面的最小距离，叫焊角。 角焊缝横截面中画出的最大等腰直角三角形中直角边的 长度，叫焊角尺寸。
41
焊缝计算厚度 凸度
69
点状加热（2）
70
2）条状加热
火焰沿直线方向移动，连续加热金属表面，形成一条加 热线即条状加热。 薄板校平不作横向摆动加热，需扩大面积 时，从中间向两侧 平行的增加加热线，线距视变形程度而定，变形量大宜密 些。
71
3）带状加热
火焰移动过程中横向摆动，就形成带状加热。 带状加热的横向收缩大于纵向收缩量，带状加热多 用于校正厚板、变形量较大或刚性较大的构件。
焊接技师培训教材
（焊接通用工艺）
张明录
1
目录
一.焊缝符号和焊接方法代号 二.焊缝形状和尺寸 三.焊接应力与变形 四.焊接缺陷 五.焊接质量检验
2
一.焊缝符号和焊接方法代号
GB/T324—2008《焊缝符号表示方法》 GB/T5185—2005《金属焊接及钎焊方法在图样上的表示 代号》组成。
通过焊缝符号和焊接方法代号配套使用就能简单明了 的在图样上表示焊接方法，焊缝形式、焊缝尺寸、焊缝 表面状态、焊缝位置等。
2.用水急冷的目的是限制膨胀范围，增加对加热区的挤 压作用， 不必等待， 可立即看到效果。
浇水冷却要在颜色冷却到失去红色时才可浇水。
75
3. 矫正前应仔细观察和分析变形情况，弄清变形原 因， 确定加热位置。如T形梁焊后可能产生一般 的角变形和整梁的弯曲变形。 合理的矫正顺序应是：先矫正角变形，再矫正旁 弯， 最后再矫正上拱或下拱的变形。

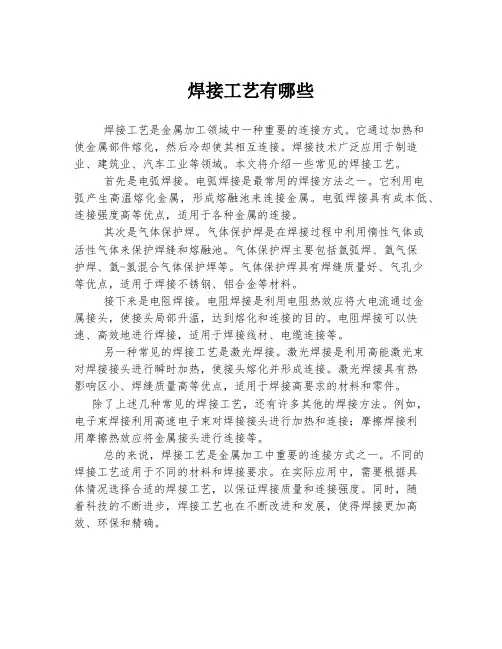

焊接工艺有哪些
焊接工艺有哪些焊接工艺是金属加工领域中一种重要的连接方式。
它通过加热和使金属部件熔化，然后冷却使其相互连接。
焊接技术广泛应用于制造业、建筑业、汽车工业等领域。
本文将介绍一些常见的焊接工艺。
首先是电弧焊接。
电弧焊接是最常用的焊接方法之一。
它利用电弧产生高温熔化金属，形成熔融池来连接金属。
电弧焊接具有成本低、连接强度高等优点，适用于各种金属的连接。
其次是气体保护焊。
气体保护焊是在焊接过程中利用惰性气体或活性气体来保护焊缝和熔融池。
气体保护焊主要包括氩弧焊、氩气保护焊、氩-氢混合气体保护焊等。
气体保护焊具有焊缝质量好、气孔少等优点，适用于焊接不锈钢、铝合金等材料。
接下来是电阻焊接。
电阻焊接是利用电阻热效应将大电流通过金属接头，使接头局部升温，达到熔化和连接的目的。
电阻焊接可以快速、高效地进行焊接，适用于焊接线材、电缆连接等。
另一种常见的焊接工艺是激光焊接。
激光焊接是利用高能激光束对焊接接头进行瞬时加热，使接头熔化并形成连接。
激光焊接具有热影响区小、焊缝质量高等优点，适用于焊接高要求的材料和零件。
除了上述几种常见的焊接工艺，还有许多其他的焊接方法。
例如，电子束焊接利用高速电子束对焊接接头进行加热和连接；摩擦焊接利用摩擦热效应将金属接头进行连接等。
总的来说，焊接工艺是金属加工中重要的连接方式之一。
不同的焊接工艺适用于不同的材料和焊接要求。
在实际应用中，需要根据具体情况选择合适的焊接工艺，以保证焊接质量和连接强度。
同时，随着科技的不断进步，焊接工艺也在不断改进和发展，使得焊接更加高效、环保和精确。
焊接工艺指导书(通用)
焊接工艺指导书(通用)焊接工艺指导书(通用)1.引言1.1 目的本文档旨在提供有关焊接工艺的指导，包括焊接前的准备工作、焊接过程中的操作规范以及焊后的处理方法，以确保焊接工作的质量和安全。
1.2 适用范围本文档适用于所有焊接工作，包括手工焊接、自动焊接和焊接等。
2.焊接前的准备工作2.1 材料准备2.1.1 焊接材料选择根据焊接要求和工件类型选择合适的焊接材料，包括焊接电极、焊丝、焊剂等。
2.1.2 材料准备确保焊接材料的质量和干燥度，避免使用受潮、氧化的焊接材料。
2.2 设备准备2.2.1 焊接设备选择根据焊接材料和工件类型选择合适的焊接设备，包括焊接机、气体保护设备等。
2.2.2 设备检查和维护在使用焊接设备之前，对设备进行检查和维护，确保设备的正常工作状态和安全性能。
3.焊接过程中的操作规范3.1 焊接准备3.1.1 工件准备清洁和除去工件表面的污垢、氧化物等物质，以确保焊接接头的质量和可靠性。
3.1.2 接头设计根据焊接材料的特性和工件的需求，设计合适的接头形式和尺寸，确保焊接的稳定性和强度。
3.2 焊接操作根据焊接材料、工件类型和焊接需求，设置合适的焊接电流、电压、速度等参数。
3.2.2 焊接操作步骤按照焊接工艺的要求，进行焊接操作，包括焊条或焊丝的送丝、电弧点燃、焊接过程的移动控制等。
3.2.3 质量控制在焊接过程中，注意焊接接头的质量控制，包括焊缝的均匀性、气孔和夹渣的检查等。
4.焊后处理方法4.1 清理和检验清除焊接后的氧化物、焊渣等杂质，进行焊缝的检验，确保焊接接头的质量和可靠性。
4.2 后续处理根据焊接材料和工件类型，进行必要的后续处理，如退火、淬火、表面处理等，提高焊接接头的性能和寿命。
1.附件本文档涉及的附件如下：附件2：焊接设备维护记录2.法律名词及注释2.1 焊接工艺根据焊接材料和工件类型的不同，采用的焊接方法和操作过程。
2.2 焊缝通过焊接过程形成的连续或间断的金属接合部。
焊接(割)通用工艺
焊接（割）通用工艺焊接和割是常见的金属加工工艺，用于连接和切断金属构件。
本文将介绍焊接和割的通用工艺，包括焊接准备、焊接和割的方法以及常见的焊接和割工艺。
以下是关于焊接和割通用工艺的详细介绍，总字数约为2000字。
一、焊接准备焊接前的准备工作对于焊接质量的影响很大。
首先应确保焊接设备的正常工作，并对焊接设备进行检查和维护。
其次，焊接前应对待焊接构件进行清洁处理，去除油污、灰尘和氧化层等杂质，这可以通过喷洗、擦拭或轻微研磨等方法来完成。
焊接前还需要选择合适的焊接材料和焊接电极。
焊接材料应与被焊接构件相似或相容，以确保焊接接头的强度和永久性。
焊接电极的选择要考虑到被焊材料的性质和要求，并根据焊接方法和工艺来选择。
二、焊接方法焊接方法根据焊接过程中的热源类型和加热方式的不同，可以分为电弧焊接、气焊和激光焊等多种方法。
下面介绍几种常见的焊接方法。
1. 电弧焊接电弧焊接是最常见的焊接方法之一，它利用电弧加热使金属熔化，然后使两个或多个金属构件通过熔化的金属连接。
常见的电弧焊接方法有手工电弧焊和气体保护焊等。
在电弧焊接中，电弧高温和强烈的光亮会对人眼和皮肤造成伤害，因此必须采取适当的安全防护措施。
2. 气焊气焊是使用可燃气体和氧气混合燃烧产生的火焰进行加热的一种焊接方法。
气焊通常适用于焊接较大的构件和工件，它具有温度高、加热均匀、焊接速度快等特点。
气焊常用于钢结构、铸铁、铜、铝等金属的焊接。
3. 激光焊接激光焊接是利用激光束的高能量密度将金属加热至熔点进行焊接的一种方法。
激光焊接具有焊缝窄、熔深大和焊接速度快等优点，其应用范围广泛，包括汽车制造、航空航天等领域。
三、割的方法割是将金属构件分割为所需形状的一种方法。
割的方法根据割切方式的不同，可以分为火焰切割、等离子切割和激光切割等多种方法。
以下是几种常见的割方法。
1. 火焰切割火焰切割是使用可燃气体和氧气燃烧的火焰将金属材料切割成所需形状。
火焰切割适用于普通钢材和铸铁的分割，具有成本低、操作简单等优点。
焊接通用工艺守则
焊接工艺守则GY—CT—G22编制：审核：批准：XXXXXXXXXX有限公司1.主题内容和适用范围本守则规定了焊接件的焊前准备、组装和各种焊接方法技术规范本守则适用于公司消防车系列产品结构件焊接，凡产品图纸或技术文件中无特殊要求时，手工电弧焊、半自动电弧焊、电阻焊、气焊均按本守则执行。
2．引用标准JB/T5943-91 工程机械焊接件通用技术条件JB/T50077—96 气体保护电弧焊用碳钢、低合金钢焊丝产品质量分等GB985—88 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB324—88 焊缝符号表示法3．一般规定3。
1 焊工考核焊工必须持证上岗并经人事部及有关部门考查合格后才能焊接产品,并定期考查。
3.1。
1 焊工应有较强的识图能力,能准确地找出图样上的焊接部位.焊接符号识别见附录Ⅰ；3.1。
2焊工应具有一定的电工知识、金属材料知识、焊接结构的装配知识。
3.1。
3焊工应具有各种位置焊接的熟练操作技能。
并能识别各种焊接缺陷，找出原因，采取相应纠正措施.3.1.4焊工应有一定的安全意识，特别是进行气焊、气割时,必须正确使用设备.3.2 材料公司常用被焊材料有普通炭素钢、优质碳素钢（只限45钢以下）、低合金结构钢(16Mn 15MnVN等）、不锈钢（1Cr18Ni9Ti Sus304N1 1Cr13)、铝合金钢板、铜管.3。
2.1进厂原材料(板材、型材、焊接材料）的钢号、规格、尺寸应符合有关国家标准、图样和工艺要求,不符合要求的，应按制度办理代用手续.3。
2。
2 进厂原材料必须经质检部门检查合格后，方可投入生产。
3。
2。
3焊接材料选用原则：碳钢和低合金钢按等强度原则选用，不锈钢和有色金属按等成分原则选用。
3。
2.4新研制或公司从末使用过的材料（含焊接材料），需经技术部门进行焊接工艺评定，经主管领导或主管设计认可后，方能投入生产。
3.2。
5 用于钢结构焊接的焊条，购买、保管、贮存、使用均应按JB3223《焊条质量管理规程》的规定执行，3.2。
焊接通用工艺及检验
焊接通用工艺与检验一、根底知识1、什么叫焊接?焊接是指通过加热、加压或两者并用，使两个别离的工件到达原子间的结合的一种方法。
2、焊接接头的分类:焊接接头是指用焊接的方法连接的接头称为焊接接头〔简称接头〕，焊接接头包括焊缝、熔合区和热影响区。
焊接接头可分为对接接头〔a〕、T型接头〔b〕、角接接头〔c〕和搭接接头〔d〕四种如以下图：3、坡口:所谓坡口就是根据设计或工艺需要，为了保证焊透,保证接头质量,在焊件的待焊部位加工的一定几何形状的沟槽。
由于我们焊接位置和结构的原因，大局部都要开坡口，其坡口为“V〞型，如图：α为破口张开角度通常为60?b为坡口间预留间隙通常为1-2mmp为坡口预留钝边通常为0-2mm4、手工电弧焊的特点是什么?其主要特点是：〔1〕工艺灵活，适应性强，适用于各种钢材厚度、结构形状及各种位置的焊接；〔2〕质量好，与气焊相比，金相组织细，热影响区小，接头性能好；〔3〕易于通过工艺调整〔如对称焊〕来控制变形和改善应力；〔4〕设备简单，操作和维修方便。
5、氩弧焊的特点及适应范围：氩弧焊是以氩气作为保护介质，以可熔化的焊丝或不熔化的钨棒作电极进行焊接的一种工艺方法。
由于焊接电流受到钨棒的限制，电弧功率较小，只适用于薄工件的焊接。
、焊接工艺标准包括哪些？选择工艺标准应考虑些什么？焊接工艺标准参数主要有：焊接电流、电弧电压、焊接速度和焊丝〔或焊条〕直径等。
选择焊接标准参数的原那么是：保证电弧稳定，焊缝形状尺寸符合要求，焊缝外表成形光洁整齐，无气孔、裂纹、夹渣、未焊透等缺陷，生产效率高，本钱低。
7、焊接电流过大或过小对焊接接头有哪些影响？为什么？随着焊接电流的增大，熔深和焊缝余高，都有显著的增加，而焊缝宽度变化不大，这是由于焊接电流的增大时，电弧产生的热量增多，传给工件的热量也增加，电弧对液体金属的作用力也相应增强，焊丝的熔化也相应增加，故使熔深和焊缝余高显著增加。
并容易产生咬边、烧穿、焊瘤和引起飞溅过大等焊接缺陷。
通用焊接工艺规程(普通碳钢、合金钢、不锈钢、铜管焊接)
通用焊接工艺规程（普通碳钢、合金钢、不锈钢、铜管焊接）摘要本文档旨在提供一套通用的焊接工艺规程，涵盖普通碳钢、合金钢、不锈钢和铜管的焊接作业，确保焊接质量满足工业标准和安全要求。
1. 引言焊接工艺是金属加工中的重要环节，其质量直接影响到产品的安全性和耐用性。
本规程为焊接作业提供标准化指导，以提高焊接效率和质量。
2. 焊接材料选择2.1 普通碳钢焊接选择适合碳钢焊接的焊条或焊丝，考虑碳当量和强度等级。
2.2 合金钢焊接根据合金钢的化学成分选择相应的焊接材料。
2.3 不锈钢焊接选择不锈钢专用焊条或焊丝，确保焊缝的耐腐蚀性。
2.4 铜管焊接选择适合铜管焊接的焊条，如磷铜焊条。
3. 焊接前的准备3.1 材料检查检查焊接材料的规格、型号和生产日期。
3.2 表面清理清除焊接区域的油污、锈蚀和杂质。
3.3 焊接环境确保焊接环境符合安全标准，通风良好。
4. 焊接工艺参数4.1 电流和电压根据焊接材料的厚度和类型调整电流和电压。
4.2 焊接速度控制焊接速度，防止焊缝过热或不均匀。
4.3 焊接角度保持正确的焊接角度，确保焊缝质量。
5. 焊接操作步骤5.1 定位对接焊接材料，确保接缝对齐。
5.2 预热对于合金钢和不锈钢，进行适当的预热处理。
5.3 焊接按照既定的工艺参数进行焊接。
5.4 后热处理对于某些合金钢和不锈钢焊接，进行后热处理以消除应力。
6. 焊接质量控制6.1 外观检查检查焊缝的外观，确保无裂纹、气孔等缺陷。
6.2 无损检测根据需要进行射线检测、超声波检测等无损检测。
6.3 力学性能测试对焊缝进行拉伸、冲击等力学性能测试。
7. 安全与环境保护7.1 安全防护焊接操作人员应穿戴适当的个人防护装备。
7.2 环境控制控制焊接烟尘和有害气体的排放。
7.3 应急预案制定焊接事故的应急预案。
8. 焊接工艺的持续改进8.1 工艺反馈收集焊接过程中的问题和反馈。
8.2 工艺优化根据反馈结果不断优化焊接工艺。
8.3 技术培训定期对焊接操作人员进行技术和安全培训。
焊接工艺通用工艺守则
1.主题内容与适用范围1.1本标准规定了压力容器主要承压元件焊条电弧焊、埋弧焊以及焊缝返修的基本要求和操作规则,常压容器的焊接可参照执行。
1.2 本标准适用于碳素钢、低合金钢、奥氏体不锈钢制D1、D2类压力容器的焊接(不包括有色金属的焊接)。
1.3本守则如与设计文件相矛盾之处，应以设计文件为准。
1.4焊接时，除符合GB150、GB151、JB4710、JB4731、《固定式压力容器安全技术监察规程》和本守则外，还应符合图样的规定。
1.5本守则中引用的法规、标准、守则等如经修改，应以新的版本为准。
2.引用标准TSGR0004《固定式压力容器安全技术监察规程》GB150 《压力容器》GB151 《管壳式换热器》JB4710 《钢制塔式容器》JB4731 《钢制卧式容器》HG20584 《钢制化工容器制造技术要求》NB/T47015《压力容器焊接规程》NB/T47014《承压设备焊接工艺评定》NB/T47016《承压设备产品焊接试件的力学性能检验》TSG Z6002—2010《特种设备焊接操作人员考核细则》GB/T21433《不锈钢压力容器晶间腐蚀敏感性试验》HG20583《钢制化工容器结构设计规定》GB985《气焊、手工电弧焊及气体保护焊缝坡口的基本形式及尺寸》GB986《埋弧焊焊缝坡口的基本形式和尺寸》3. 焊接材料3.1 焊接材料包括焊条、焊丝、焊剂、钢带、气体、电极和衬垫等。
3.2 焊接材料应有产品质量证明书，并符合相应标准的规定，按照材料验收程序进行验收与复验，合格后方可使用。
3.3 焊条药皮应均匀、表面无气孔、没有明显的裂纹、脱皮现象，并存放在干燥的仓库内，要求温度≥5℃、相对湿度≤60%，使用前对焊条按规定温度应进行烘干和保温，烘干后的焊条应放在保温筒内，随用随取，低氢型焊条一般在常温下4h后应重新烘干，烘干次数不宜超过三次，对于焊工退回的焊条，库管员要做好标识，并按牌号、规格、代号存放，使用前应进行烘干，对于二次烘干的焊条应在焊条夹持端的截面用记号笔涂黄色标记，对于第三次烘干的焊条应在焊条夹持端的截面用记号笔涂红色标记。
焊接通用工艺
焊接工艺规程焊接技术通用焊接工艺(一)1 总则本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢制压力容器的焊接。
2 焊工2.1 焊工必须按《锅炉压力容器焊工考试规则》进行考试，并取得焊工合格证，方能在有效期内从事合格项目的焊接工作。
2.2 焊接前焊工必须了解所焊焊件的钢种、焊接材料、焊接工艺要点。
3 焊接方法3.1 下列焊缝一般采用埋弧焊3.1.1 10≤δ≤60的拼接焊缝；3.1.2 直径φ≥1000mm且δ≥10mm的A、B缝内、外口；600mm≤直径φ＜1000mm的A、B缝外口。
3.2 下列焊缝一般采用手工焊：3.2.1 直径φ≥1000mm且δ＜10mm的A、B缝内、外口；3.2.2 600mm≤直径φ＜1000mm的A、B缝内口3.2.3 直径φ≥89mm接管与法兰B类缝外口；3.2.4 C、D 类焊缝。
3.3 下列焊缝一般采用钨极氩弧焊：3.3.1 直径φ≥1000mm 且δ≤8mm的A、B类缝打底焊；3.3.2 600mm≤直径φ＜1000mm的A、B类缝打底焊；3.3.3 直径φ≥89mm接管与法兰B类缝打底焊；3.3.4 φ＜89mm的接管与法兰B缝焊接；3.3.5 图样要求采用氩弧焊的C、D类焊缝焊接。
3.4 下列焊缝一般采用熔化极CO2气体保护焊：3.4.1 塔器的裙座和底座环的焊接；3.4.2 容器和换热器等设备的鞍座和支座的焊接。
4 焊接材料4.1 根据产品图纸或JB/T4709《钢制压力容器焊接规程》的规定选用相应的焊接材料。
4.2 焊条、焊丝、焊剂必须具有产品质量证明书，并符合相应的标准规定，经验收或复验合格后方可使用。
4.3 焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。
4.4 焊条、焊剂使用前应按说明书规定进行烘烤，焊条领用时须用焊条筒存放，随取随用。
连续使用的焊剂应过筛，除去其中的尘土和粉末。
通用焊接工艺规范
通用焊接工艺规范 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】通用焊接工艺规范1范围本规范规定了钢结构产品焊接的要求、常用焊接方法、工艺参数及检验等。
本规范适用于钢结构产品的焊接件，其它产品的焊接件可参照执行。
2?规范性引用文件本规范引用下列文件中的条款而成为本规范的条款。
GB/T19867 电弧焊焊接工艺规程GB/T985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸GB/T3323? 钢融化焊对接接头射线照相和质量分级GB 11345-88钢焊缝手工超声波探伤方法和探伤结果分级GB 50205-2001钢结构工程施工质量验收规范GB/T19804焊接结构的一般尺寸公差和形位公差JB/T9186二氧化碳气体保护焊工艺规程JB/T3223 焊接材料质量管理规程JB/T5943工程机械焊接件通用技术条件JB/T6046碳钢、低合金钢焊接构件焊后热处理方法JB/T6061焊缝磁粉检验方法和缺陷磁痕的分级Q/XZ?GY022桥梁构件产品焊接工艺通用规范TB 10212 铁路钢桥制造规范3.要求焊接件的原材料（钢板、型钢、钢筋等）和焊接材料（焊条、焊丝、焊剂、保护气体等）进厂时，应经质检部门按有关标准检验合格后方可入库和使用。
焊接件材料的钢号、规格尺寸应符合设计图样要求。
焊接材料的使用及管理应符合JB/T?3223的规定。
钢材在下料前的形状公差应符合国家或行业标准的有关规定，否则应予矫正，使之达到要求。
矫正时，其伤痕深度：钢板应不大于,,型钢应不大于1mm。
焊接零件在下料后及焊装前的未注公差（一般公差）下料零件未注公差尺寸的极限偏差应符合TB 10212中的有关规定。
下料零件的未注形位公差应符合JB/T?5943中的有关规定。
焊前要求焊接前的零件应经检验合格后方可焊接。
焊接前应清除焊接区域的铁锈、氧化皮、油污、油漆等杂质，使焊接零件表面露出金属光泽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接通用工艺版次Rev.：日期Date说明Description编制Prepared by审查Checked by审核Approved by、营销部份. Share 工艺部份. Share品管部份QA Dept. Share制造部份Maun. Dept. share加工车间份MCH. Shop Share焊接车间份WLD. Shop Share编号/No.: JY/TDWS001版次/Rev.: 0页数/Page:01 总则目的：是给所有的人提供可用来帮助设计和解释图纸的资源，确保焊接产品能最大限度的满足客户需求，并且通过图纸传达有用的信息。
范围：若无特殊说明，本工艺适用于公司所有产品的焊接制造工艺。
请相关部门严格按照工艺要求进行作业。
维护：工艺部将保存原版本文件用以维护。
修订：本文件将以年为周期或按设计部、品质管理部和生产车间需要由焊接工程师进行评估及修订。
文档控制：本工艺电子文档保存于卓远企业内联网，打印使用不限制。
2焊接生产的要求相关术语与概念：焊接电流强度I：经电极流通的电流强度。
电弧电压U:触针或焊条架和工件之间的电压差。
预热温度Tp：直接在每一焊接过程之前工件焊接范围中的温度。
热效率k：送入焊接中的热能量和电弧所需电能量之间的比。
全熔透焊缝：熔化焊对接焊缝的接头。
3焊前准备材料准备焊材准备1）焊条、焊丝或者焊丝-焊剂组合必须由符合相应标准的质量证明书方可使用。
2）用作保护的气体必须为按相应的国家标准制造且满足纯度要求的气体，气体供应商必须提供合格证，证明该气体或混合气的露点或混合比例满足公司工艺文件的要求。
3）从原包装中取出的焊接材料必须在焊材库按相应的标准予以保护和贮存，以使其焊接性能不受影响。
4）低氢型和不锈钢类焊条使用前必须按产品说明书要求进行烘焙，烘焙后的焊条必须在100~150℃的保温筒中存放，且随用随取。
严禁将焊条领出后暴露于潮湿的大气中。
使用中的焊条允许重复烘干一次，不得反复重复烘干。
任何低氢型焊条在用重量法确定含水量超过%时，将不能再使用，必须报废。
酸性焊条按产品说明书要求烘干后可放在80~120℃的保温筒中，随用随取。
5）焊丝应表面保护层完好，无破损，油污和水锈等，焊丝粗细均匀，GMAW和FCAW焊丝盘应完好，不得松散使用。
公司常用焊丝直径为Ф，可用焊丝直径为Ф。
6）如图纸未明确提出钨极要求则按照下表要求：推荐采用钍钨极或铈钨极，其直径根据焊件厚度，焊接电流和电流极性选择，见表：.焊接接头焊接接头的边缘必须是均匀的，而且不得有毛刺、切痕、水珠、裂纹和其它的将会对焊缝或构件的质量或强度产生不利影响的可视缺陷。
焊接表面也必须不得有水分、疏松或者厚的氧化皮、熔渣、厚重的锈，或者其它的将会对焊缝的质量和强度产生不利影响的异物。
坡口清理焊接前应将坡口表面和两侧各20mm范围内的油污、铁锈、熔渣氧化皮等清除干净，露出金属光泽。
（也就是说，在焊道两侧20mm范围内焊前必须清理一切妨碍焊接的异物）。
不锈钢工件特殊说明1）不锈钢零部件应该和其它钢类零部件分开堆放，堆时需要垫木板或其他非铁质材料。
重物或其他物件不准堆放在不锈钢上。
不锈钢零部件吊运和摆料时，应避免板面擦伤。
并且禁止所有人员在不锈钢零部件上走动或使不锈钢板沾污油泥、铁屑和其它脏物。
2）须在专门铺设的不锈钢作业区内进行组对、焊接和检验工作。
3) 不锈钢坡口清理及打磨所用的工具不能与其它钢材混用，必须使用不锈钢专用的材质。
4) 组对时应尽量避免在工件上焊工装夹具，必要时应使用与母材相同的材料制造的工装夹具进行组对。
5）吊运零件时，钢丝绳上必须套上橡胶管或采用新型尼龙吊绳，不得在地面上拖拉工件。
防飞溅液如果使用防飞溅液，在焊接处的表面上的任何防飞溅液在焊接之前必须是干燥的。
（也就是在喷防飞溅液后要等水分干了才能开始焊接）。
奥氏体不锈钢及其它高合金钢坡口两侧各100mm范围内应涂上白垩粉，防止黏附焊接飞溅。
接头准备可以使用机械加工或热加工的方式准备焊接接头。
焊接接头的边缘，不管哪一种热加工方式，比如火焰切割或者压缩空气的等离子弧切割，用热加工的方法准备的接头必须具有一定的表面粗糙度.。
对于屈服强度大于３６０MPa的碳锰低合金钢、铬钼低合金钢和高合金钢宜采用机械加工，若采用热加工方法，在进行切割后，应消除表面淬硬层。
且必须进行着色（磁粉）检查。
所有加工方法的坡口表面应保持平整，不得有裂纹、分层、夹渣等缺陷。
焊接预热1）当WPS（焊接工艺规程）中指定了预热温度时，组立点焊前也必须按WPS指定的最低温度预热。
无论组立点焊或焊接，母材都要求焊接前应预热至规定的最小温度，并且从焊接点处各个方向的预热范围不小于2倍板厚，且不得小于75mm。
当图纸或工艺规程指定了后热要求时，生产必须严格执行此工艺。
2）需预热和后热的产品,焊前应准备好加热设备和测温的仪表，若是容器则检查容器内通风设备。
3）当无注明材料预热温度时，不同材料在常温和低温下预热温度按照下表执行；组立角焊缝要通过角焊缝连接的零部件必须是近紧密接触才是可行的。
两个零件之间的间隙通常不超过3mm，当用≥75mm的板或者结构用型钢时，间隙不能紧密却但满足图纸指定标准的公差要求时也是可以接受的。
搭接焊缝搭接接头的两个结合面之间的间隔必须不超过。
当要通过角焊缝连接在一起的两个零件之间的间隙超过时，完成焊接的焊角高应该是增加了间隙尺寸的焊角高对接焊缝1）待焊构件必须正确对齐，以对接接头连接的部件必须仔细校直，并且用夹钳、楔块、拉索、撑杆、螺栓或其它适当装置定位，或用定位焊缝定位，直到焊完为止。
对接焊缝的错边必须满足图纸指定的公差要求，若图纸无指定时，按薄板厚度的十分之一确定最大错边量，且最大不得超过2mm。
对收缩必须预放适当的余量，对翘曲和角变形必须适当预制反变形。
2）反面清根当坡口焊缝要求反面清根时，刨槽加工的坡口必须是焊接易于达到根部且表面平滑，易于实现焊接。
3)使用填料调整间隙状态是被禁止的，除非在图纸中明确指定或由焊接工程师批准。
4焊接焊接技术要点1）焊工应根据焊接工艺文件规定的焊接方法，焊材要求，焊接参数及程序进行焊接，焊接线能量要控制在工艺文件给定的范围内。
严禁焊工不按图纸，焊接工艺文件的要求，盲目施焊。
严格禁止焊接不足和过量焊接，禁止溜焊行为。
2）点焊、卡具和拉筋（杆）等焊接，所用的焊条（丝）和焊接参数等都应与该产品的正式焊接要求相同。
这些焊接接头或焊点如果有裂纹等缺陷，应去除重焊，定位焊缝尺寸见下表规定：焊件厚度焊肉厚度或焊角高焊缝长度间距≤12≤65~1050~100＞126~1010~30100~300的焊点存在于焊缝上接缝线上及其周围。
有遗落的定位焊点必须清除干净。
4）焊缝接头有探伤要求时可以在引弧板和收弧板引弧和收弧。
严禁在非焊接部位引弧或收弧,偶然在产品、工装或平台上的闪击碰弧点,应在焊后认真清磨干净。
引弧板、收弧板的材质、厚度、坡口型式原则上应与产品相同。
引弧板和收弧板不应锤击打落，应采用气割去掉。
6）点焊位置避免材料始、终端、角等影响强度和加工的位置。
小于30mm；对于高强钢，应不小于50mm；定位焊的质量应与施焊的焊缝质量相同。
9）若需要在构件端部、焊道的端部使用定位焊，定位焊的长度建议不小于100mm。
10）定位焊不能在焊缝的交叉处、其离开交叉点的距离一般不宜小于板厚的10倍。
11）定位焊使用的焊材必须与正式焊接使用的焊材相同。
12）焊接过程中产生的气孔，裂纹，夹渣和未熔合等缺陷应及时清理，缺陷清除并修补后方可继续施焊。
多层多道焊缝层/道间应认真清渣和飞溅物，无论探伤不探伤，都必须严格清理，确定无异物后方可继续施焊。
13）对于圆度、同轴度、直线度要求严格的产品，在焊接时应严格执行焊接工艺文件，选择合适的焊接顺序，选用较小的焊接参数，必要时应配置合适的工装卡具来控制焊接变形。
焊接结构件的尺寸必须在图纸或相关的技术文件指定的公差范围内。
14）对于GTAW焊，焊缝间隙超过3mm,GMAW或SMAW焊缝间隙超过5mm时，禁止直接进行焊接，要求采取预先堆焊的方式将坡口间隙缩小到合格范围内，而且必须用VT,MT或PT，UT或RT探伤的方式检测合格后，方可进行焊接。
15）当所施焊的焊缝不能自由伸缩且多层多道焊接时，应在每一层焊接完成后采取锤击的方式消除焊接应力。
根部焊道和盖面焊道不允许进行锤击。
16）CJP（全熔透）焊缝的焊接：无论是从单面施焊（不能清根或有衬垫）还是双面焊，无论是否具有探伤要求，都要求按100%探伤标准施焊，并接受抽检。
能清根的焊缝，必须对根焊道进行彻底清理至能保证根部熔透和没有未熔合产生。
17）焊接参数严格按照产品下发的WPS文件执行。
18）焊前坡口要求打磨光滑，露出金属光泽，不允许有油锈等。
19）焊接位置除工艺特殊要求，否则不允许采用立向下焊。
20）对于三条焊缝交汇时要采用包角焊的焊接方法，禁止三条焊缝的收弧点都集中在一点上。
21）焊接时不允许在产品上、平台上、产品工装上引弧，对于破口焊要求进行UT探伤的，需要加同材质引弧板，息弧板。
22）采用熔化极气体保护焊时；对于全熔透焊缝且图纸要求进行10%UT探伤的，应进行背面清根、清根后清根表面打磨到无缺陷；对于无法清根的焊缝，要求单面焊双面成型。
23）碳弧气刨额地方要求必须打磨3mm以上将碳化层彻底清除。
24）焊接前要将组立时的点焊打磨掉，防止点焊位置产生缺陷。
25）多层多道焊，使用锤击消除应力时，打底焊缝和盖面焊缝不允许锤击。
26）多层多道焊，焊接过程中必须对每一层焊缝均进行外观检查，禁止直接进行焊接，要采取堆焊长肉等措施使组立间隙达到要求后才允许继续施焊。
27）若图纸及工艺无特殊要求，对于焊缝间隙超过3mm以上的焊缝，禁止直接进行焊接，要采取堆焊长肉等措施使阻力间隙达到要求后才可施焊。
28）焊接环境出现下列任一情况时，必须采取有效防止措施，否则应立即停止施焊；1 风俗：气体保护焊时大于s，手工电弧焊大于8m/s；2 相对湿度大于90%；3 雨雪环境的露天焊接；4 焊接温度低于10℃。
29）对于图纸未标准焊脚尺寸，若技术要求及工艺未明确提出的焊脚尺寸，按照以下要求执行；1对于T型接头角焊缝，若该焊缝受拉压应力则焊脚尺寸K=t（t为互焊件薄板厚度）；若该焊缝受剪切应力，则焊脚尺寸K=。
2对于要求焊透的组合焊缝尺寸按照下图执行。
30）除图纸、技术协议及客户对此设备有特殊要求外，UT探伤要检测加工面及全熔透焊缝质量。
加工面焊缝：当坡口深度＞50mm时，探伤深度为50mm；当坡口深度≤50mm时，探伤深度为坡口深度减去5mm，检测标准按JB/T4730最新版本Ⅱ级执行。
全熔透焊缝：探伤深度为板材厚度；所有拼接焊缝，拼接完成后，表面打磨光滑，进行100%MT和100%UT 检查，检测标准按JB/T4730最新版本中Ⅱ级执行。
