压力表量程的选择说明
压力表的选择、校验和安装原则
压力表的选择、校验和安装原则正确地选择、校验和安装是保证压力表在生产过程中发挥应有作用的重要环节。
一、压力表的选择压力表的选用应根据使用要求,针对具体情况作具体分析。
在符合生产过程所提出的技术条件下,本着节约原则,合理地进行种类、型号、量程、精度等级的选择。
选择主要考虑三个方面:(1)根据被测压力的大小,确定仪表量程。
对于弹性式压力表,为了保证弹性元件在弹性变形的安全范围内可靠地工作,在选择压力表量程时,必须考虑到留有充分的余地,一般在被测压力较稳定的情况下,最大的压力值应不超过满量程的3/4;在被测压力波动较大的情况下,最大压力值应不超过满量程的2/3。
为了保证测量精度,被测压力值应不低于全量程的1/3为宜。
(2)根据生产允许的最大测量误差确定仪表的精度,选择时,应在满足生产要求的情况下尽可能选用精度较低,价廉耐用的压力表。
(3)选择时要考虑被测介质的性质。
如温度高低,粘度大小,腐蚀性,脏污程度,易燃易爆等。
还要考虑现场的环境条件,例如高温、腐蚀、潮湿、振动等。
以此来确定压力表的种类、型号等。
二、压力表的校验所谓校验,就是将被校压力表和标准压力表通以相同的压力,比较它们的指示数值。
所选择的标准表的绝对误差一般应小于被校仪表绝对误差的1/3,所以它的误差可以忽略,认为标准表的读数就是真实压力表的数值。
如果被校仪表对于标准仪表的读数误差,不大于被校仪表的规定误差,则认为被校仪表合格。
三、压力表的安装1、测压点的选择,所选择的测压点能反映被测压力的真实情况。
(1)要选在被测介质直线流动的管段部分,不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。
(2)测量流动介质的压力时,应使取压力点与流动方向垂直,清除钻孔毛刺。
(3)测量液体压力时,取压点应在管道下部,使导压管内不积存气体,测量气体时,取压点应在管道上方,使导压管内不积存液体。
2、导压管铺设(1)导压管粗细合适,一般内径6~10mm,长度3~5m。
压力表量程的选用标准
压力表量程的选用标准量程的选择量程的选择根据被测压力的大小确定仪表量程。
对于弹性式压力表,在测稳定压力时,最大压力值应不超过满量程的3/4,测波动压力时,最大压力值应不超过满量程的2/3,最低测量压力值应不低于全量程1/3。
精度选择精度选择,根据生产允许的最大测量误差,以经济、实用的原则确定仪表的精度级。
一般工业用压力表级或级已足够。
使用环境及介质性能的考虑使用环境及介质性能的考虑,环境条件恶劣,如高温、腐蚀、潮湿、振动等;被测介质的性能,如温度的高低、腐蚀性、易结晶、易燃、易爆等等。
以此来确定压力表的种类和型号。
压力表的外形的选择压力表的外形的选择:现场就地指示的压力表一般表面直径为100mm,在标准较高或照明条件差的场合用表面直径为200~250mm的,盘装表直径为150mm。
压力表安装三大注意事项测压点的选择应能反映被测压力的真实大小。
①要选在被测介质直线流动的管段部分,不要选在管路拐弯、分叉、死角或其他易形成漩涡的地方。
②测量流动介质的压力时,应使取压点与流动方向垂直,取压管内端面与生产设备连接处的内壁应保持平齐,不应有凸出物或毛刺。
③测量液(气)体压力时,取压点应在管道下(上)部,使导压管内不积存气(液)体。
导压管铺设①导压管粗细要合适,一般内径为6~10mm,长度应尽可能短,最长不得超过50m,以减少压力指示的迟缓。
如超过50m,应选用能远距离传送的压力计。
②导压管水平安装时应保证有1:10~1:20的倾斜度,以利于积存于其中之液体(或气体)的排出。
③当被测介质易冷凝或冻结时,必须加设保温伴热管线。
④取压口到压力计之间应装有切断阀,以备检修压力计时使用。
切断阀应装设在靠近取压口的地方。
压力计的安装①压力计应安装在易观察和检修的地方。
②安装地点应力求避免振动和高温影响。
③测量蒸汽压力时,应加装凝液管,以防止高温蒸汽直接与测压元件接触[图3-17(a)];对于有腐蚀性介质的压力测量,应加装有中性介质的隔离罐,下图(b)表示了被测介质密度ρ2大于和小于隔离液密度ρ1的两种情况。
压力表选型说明
弹簧管
氨用压力表
S
变送器
H
氢用压力表
E
膜盒
O
氧用压力表
P
膜片
M
耐热压力表
B
精密表
Y
乙炔压力表
差压
D
定位
F
防腐
J
记忆
L
调整
N
耐震
P
隔膜表
Q
安全型
S
防溅(不锈钢外壳)一般为IP65
T
差动远传
X
电接点
Z
电阻远传
XC
磁助电接点注:多功能选择并列标识
-
分隔符
xxx
表盘直径(40;50;60;63;70;75;98;100;150;160;200;250)
径向凸装
TQ
径向嵌装
Z
轴向直接安装
ZT
轴向嵌装
ZK
轴向卡子安装注:不标注为直接径向安装
过载保护器
R
散热器
Y1
软管
C
角型转角注:不标注为直接连接;加散热器请注明温度
F1
I字型法兰
F2
敞开式法兰(A;B)
F4
角度可调式
F5
探入式
F6
卡子式(卫生型)
F7
螺母式(卫生型)
F8
焊接一体式
F9
管道型注:不标注为螺纹连接
全不锈钢
S
全塑
Bห้องสมุดไป่ตู้
防爆注:不注外壳材质为08F
1
2
3
4
5
6
7
8
9
选型举例:YTNP-100HF2B 0-0.6MPa DN50 PN1.6 RF HG20592 1997316L(100圆全不锈钢耐震隔膜表)
压力表量程选择
压力表量程选择背景在使用压力表时,我们常会看到其上印有一些数字,如100psi,200bar等,这些数字的意义是什么?这就是压力表的量程,也就是其能够测量的压力范围。
在选购和使用压力表时,正确选择量程是非常重要的。
量程的意义量程指的是压力表能够测量的最大压力值,通常用单位表示,比如psi、bar等。
例如,一个100psi量程的压力表,就能够测量0到100psi范围内的压力值。
一般来说,压力表的量程应该略大于被测量工件的最大压力值。
量程的选择在选择压力表的量程时,需要注意以下几个因素:1. 需要测量的压力范围首先需要明确需要测量的压力范围。
例如,需要测量0-60psi的压力,则可以选用0-100psi或0-150psi的压力表。
2. 测量精度要求不同量程的压力表具有不同的精度。
一般来说,量程越小的压力表精度越高。
如果精度要求比较高,可以选择较小量程的压力表。
3. 工作环境工作环境也是选择量程的一个重要因素。
例如,在高温环境下工作的压力表需要选择高温量程。
在有腐蚀物质存在的环境中,需要选择耐腐蚀材料制成的压力表。
4. 经济成本不同量程的压力表价格也有差别。
如果经济成本要求比较高,可以选择较常规的量程。
注意事项在使用压力表时,还需注意以下事项:1. 不要超过量程使用过程中不要超过压力表的量程,否则会对压力表造成损坏。
2. 定期校验定期对压力表进行校验,以确保其准确性。
3. 储存和使用环境应将压力表储存在干燥、通风、无腐蚀性气体的环境中。
使用时,避免长时间暴露在阳光下和高温环境中,以免影响精度和寿命。
总结选择压力表量程需要考虑多个因素,包括需要测量的压力范围、测量精度要求、工作环境和经济成本等。
正确选择压力表的量程可以保证测量的准确性和稳定性,同时还能延长压力表的使用寿命。
在使用压力表时,还需注意保护和维护,以保证其准确性和使用寿命。
压力表选型
压力表选型(1)量程选择在测稳定压力时,一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时,一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时,一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时,一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度,最小压力测量值应高于压力表测量量程的1/3。
(2)型式选择测压>0.4MPa时,可选用弹簧管压力表; 测压<0.04MPa时,可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合,可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表:对含氨介质压力测量采用氨用压力表,对含氧气压力测量采用氧气压力表,对乙炔压力测量采用乙炔压力表,对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。
压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。
选择主要考虑三个方面:(1)根据被测压力的大小,确定仪表量程。
对于弹性式压力表,为了保证弹性元件在弹性变形的安全范围内可靠地工作,在选择压力表量程时,必须考虑到留有充分的余地,一般在被测压力较稳定的情况下,最大的压力值应不超过满量程的3/4;在被测压力波动较大的情况下,最大压力值应不超过满量程的2/3。
为了保证测量精度,被测压力值应不低于全量程的1/3为宜。
(2)根据生产允许的最大测量误差确定仪表的精度,选择时,应在满足生产要求的情况下尽可能选用精度较低,价廉耐用的压力表。
(3)选择时要考虑被测介质的性质。
如温度高低,粘度大小,腐蚀性,脏污程度,易燃易爆等。
还要考虑现场的环境条件,例如高温、腐蚀、潮湿、振动等。

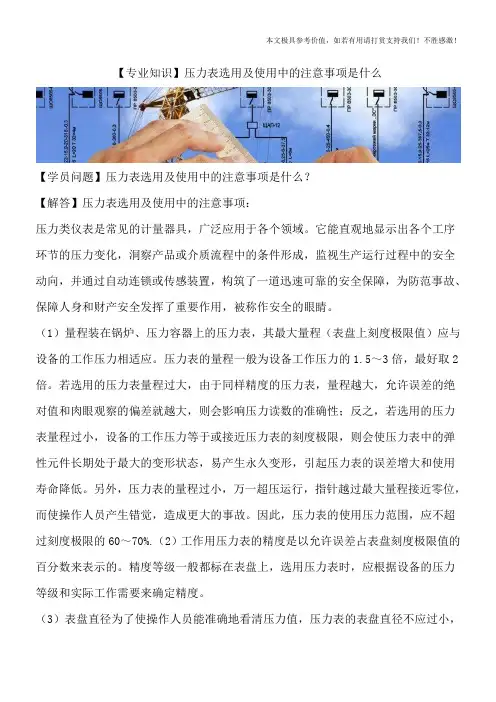

【专业知识】压力表选用及使用中的注意事项是什么
【专业知识】压力表选用及使用中的注意事项是什么【学员问题】压力表选用及使用中的注意事项是什么?【解答】压力表选用及使用中的注意事项:压力类仪表是常见的计量器具,广泛应用于各个领域。
它能直观地显示出各个工序环节的压力变化,洞察产品或介质流程中的条件形成,监视生产运行过程中的安全动向,并通过自动连锁或传感装置,构筑了一道迅速可靠的安全保障,为防范事故、保障人身和财产安全发挥了重要作用,被称作安全的眼睛。
(1)量程装在锅炉、压力容器上的压力表,其最大量程(表盘上刻度极限值)应与设备的工作压力相适应。
压力表的量程一般为设备工作压力的1.5~3倍,最好取2倍。
若选用的压力表量程过大,由于同样精度的压力表,量程越大,允许误差的绝对值和肉眼观察的偏差就越大,则会影响压力读数的准确性;反之,若选用的压力表量程过小,设备的工作压力等于或接近压力表的刻度极限,则会使压力表中的弹性元件长期处于最大的变形状态,易产生永久变形,引起压力表的误差增大和使用寿命降低。
另外,压力表的量程过小,万一超压运行,指针越过最大量程接近零位,而使操作人员产生错觉,造成更大的事故。
因此,压力表的使用压力范围,应不超过刻度极限的60~70%.(2)工作用压力表的精度是以允许误差占表盘刻度极限值的百分数来表示的。
精度等级一般都标在表盘上,选用压力表时,应根据设备的压力等级和实际工作需要来确定精度。
(3)表盘直径为了使操作人员能准确地看清压力值,压力表的表盘直径不应过小,如果压力表装得较高或离岗位较远,表盘直径应增大。
(4)压力表用于测量的介质如果有腐蚀性,那么一定要根据腐蚀性介质的具体温度、浓度等参数来选用不同的弹性元件材料,否则达不到预期的目的。
(5)日常重视使用维护,定期进行检查、清洗并做好使用情况记录。
(6)压力表一般检定周期为半年。
强制检定是保障压力表技术性能可靠、量值传递准确、有效保证安全生产的法律措施。
以上内容均根据学员实际工作中遇到的问题整理而成,供参考,如有问题请及时沟通、指正。
压力表的选择
4对于测量精确度要求高,而一般模拟仪表难以达到时,宜选用智能式变送器,
其精确度优于级以上。当测量点位置不宜接近或环境条件恶劣时,也宜选用智能式
变送器。
5使用环境较好、测量精确度和可靠性要求不高的场合,可以选用电阻式、电感
式远传压力表或霍尔压力变送器。
6测量微小压力(小于500Pa)时,可选用微差压变送器。
压力表
1、量程:压力表的量程一般为工作压力的1.5~3倍,最好取2倍,根据设备的压力等级和实际工作需要来确定精度。
2、精度等级:压力表的精度等级是以它的允许误差占表盘刻度值的百分数来划分的,其精度等级数越大允许误差占表盘刻度极限值越大。压力表的量程越大,同样精度等级的压力表,它测得压力值的绝对值允许误差越大。级代表误差为满量程的±%
7测量设备或管道差压时,应选用差压变送器。
8在使用环境较好、易接近的场合,可选用直接安装型变送器。
安装附件的选择
1测量水蒸汽和温度大于60℃的介质时,应选用冷凝管或虹吸器。
2测量易液化的气体时,若取压点高于仪表,应选用分离器。
3测量含粉尘的气体时,应选用除尘器。
4测量脉动压力时,应选用阻尼器或缓冲器。
(3)氢气:氢气压力表;
(4)氯气:耐氯压力表、压力真空表;
(5)乙炔:乙炔压力表;
(6)硫化氢:耐硫压力表;
(7)碱液:耐碱压力表、压力真空表。
10测量差压时,应选用差压压力表。
精确度等级的选择
1一般测量用压力表、膜盒压力表和膜片压力表,应选用级或.级。
2精密测量用压力表,应选用级、级或级。
外型尺寸的选择
2测量脉动压力(如:泵、压缩机和风机等出口处压力)时,正常操作压力值应在
怎样选用压力表?压力表选用原则
怎样选用压力表?压力表选用原则————————————————————————————————作者:————————————————————————————————日期:怎样选用压力表?压力表选用原则压力测量仪表用用很广泛,与大家分享压力表选用经验:使用者应根据被测介质和使用环境正确选择压力表量程、压力表规格型号,一般工业生产中用1.5级、2.5级的压力表,对压力做精密测量的场合可用精密压力表或数字压力表。
1、压力表量程的选择测量较稳定的压力时,最大量程应为测定值的1.5倍;测波动压力时,最大量程应为测定值的2倍。
压力表的量程范围要选择恰当,这样可延长仪表使用寿命。
2、测量不同介质和使用环境要选用不同的压力表(1)一般介质,如空气、水、蒸汽、油等,可用Y型普通压力表,其外壳为黑色。
通常有轴向压力表、径向压力表、轴向带边和径向带边几种常见类型;(2)对某些介质需用专用压力表,如氨类用YA型氨用压力表,其外壳为黄色;氧气用YO氧用压力表,其外壳为天蓝色;氧气压力表、乙炔压力表应严格禁油,万一表内被油沾污时,可用注射器向弹簧管内注入四氯化碳;清洗干净后方能使用。
(3)对于强腐蚀介质及有腐蚀性气体环境,如稀盐酸、盐酸气等的压力测量,除采用隔离法测量外,也可选择YB系列全不锈钢压力表,但全不锈钢压力表不适用于外界有腐蚀性介质,如氯、硝酸等环境。
还可选用YM系列隔膜压力表,其隔膜材料有OCr7Nil2Mo2(316)、蒙耐尔合金(Cu30Ni70)、哈氏合金(H276C)、钽(Ta)及氟塑料(F4)多种,可根据测量介质进行选择,并根据被测介质的要求在其体内充以适当的工作液,如甘油或硅油。
此类仪表广泛应用于石油化工,其采用间接测量结构,适用于测量黏度大、易结晶、腐蚀性大、温度较高的液体、气体或有固体浮游物的介质压力。
隔离膜片有多种材料,以适应各种不同的测量介质。
(4)有远传要求时可选YTZ系列电阻式远传压力表,该类仪表适用于测量无爆炸危险、不结晶、不凝固及对铜和铜合金无腐蚀作用的液体、气体和蒸汽等介质的压力,并能通过仪表内部设置的同步电阻式发送器,将被测压力以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制。
压力表量程的选择说明
压力表量程的选择1、为了保证压力表弹性元件能在弹性变形的安全范围内可靠地工作,压力表量程的选择不仅要根据被测压力的大小,而且还应考虑被测压力变化的速度,其量程需留有足够的余地。
使用压力表测量稳定压力时,最大工作压力不应超过量程的2/3;2、使用压力表测量脉动压力,最大工作压力不应超过量程的1/2;3、使用压力表测量高压时,最大工作压力不应超过量程的3/5。
为了保证测量准确度,最小工作压力不应低于量程的1/3。
按此原则,根据被测最大压力算出一个数值后,从压力表产品目录中选取稍大于该值的测量范围。
4、应根据锅炉工作压力来选择,量程刻度的极限值应为工作压力的~倍,最好是2倍。
在工业锅炉中,实际情况是锅炉实际运行时的工作压力总是比铭牌上的额定压力要低,工业蒸汽锅炉和热水采暖锅炉均是如此。
例如4t/h的蒸汽锅炉,额定压力为1MPa,制造厂如按倍来配备压力表,应配备量程压力表。
若用户由于生产工艺需要,实际运行在0.5MPa压力下即能满足工艺要求,这时运行量程,压力表的指针就指在量程的三分之一不到的位置,指针转过的角度很小.即选用的压力表量程太大。
热水锅炉亦是如此,例如采暖锅炉额定压力为0.7MPa,配备压力表应为1MPa或,如配备1MPa的压力表,怕在水压试验时使压力表过载,于是便配备量程为1.6MPa的压力表。
实际运行时,只要0.2MPa就能满足采暖要求,压力表的指针指在量程八分之一的位置,很难使人相信压力表的准确性和灵敏性。
5、为解决上述问题,应采用两种压力表,即在水压试验时,采用锅炉厂按额定压力配备的压力表;v1.0 可编辑可修改6、在日常运行时按实际工作压力的2倍来配备压力表。
如工作压力为,即配用量程的压力表。
这样指针在刻度盘中间位置,垂直向上。
安全阀的起座压力也是按工作压力来调整,压力表仍有足够的裕度应付超压指示。
标准压力表量程选择
标准压力表量程选择在选择标准压力表的量程时,我们需要考虑一些重要因素,以确保选择到适合我们需求的产品。
量程是指压力表能够测量的最小和最大压力范围,通常以单位为psi、bar或MPa来表示。
正确选择量程可以确保压力表在正常工作范围内,提供准确的测量结果。
接下来,我们将讨论如何选择标准压力表的量程。
首先,我们需要了解需要测量的压力范围。
在选择量程时,我们应该确保所选的压力表能够涵盖我们需要测量的最大和最小压力范围。
如果所需测量的压力范围超出了压力表的量程,将导致测量不准确甚至损坏压力表。
因此,在选择量程时,我们需要充分了解实际工作环境中的压力范围,并选择能够覆盖这个范围的压力表。
其次,我们需要考虑压力表的工作稳定性。
一般来说,压力表的工作稳定性与其量程有着密切的关系。
如果我们选择的量程远远超出了实际工作压力范围,那么在实际使用中,压力表可能无法提供稳定的测量结果。
因此,为了确保压力表的工作稳定性,我们需要选择与实际工作压力范围相匹配的量程。
此外,我们还需要考虑压力表的精度要求。
通常情况下,压力表的精度与其量程有着一定的关系。
选择适当的量程可以确保压力表在工作时能够提供所需的精确测量结果。
如果量程选择不当,将会影响到压力表的测量精度,甚至导致测量错误。
因此,在选择量程时,我们需要根据实际的精度要求来进行合理的选择。
最后,我们还需要考虑压力表的安全性能。
选择适当的量程可以确保压力表在工作时不会超出其额定工作范围,从而保证其安全性能。
如果量程选择不当,将会导致压力表在工作时受到过大的压力而损坏,甚至造成安全事故。
因此,在选择量程时,我们需要充分考虑压力表的安全性能,选择能够满足实际工作要求的量程。
综上所述,选择标准压力表的量程是一个需要认真考虑的问题。
我们需要充分了解实际工作环境中的压力范围,选择能够覆盖这个范围的量程;同时,还需要考虑压力表的工作稳定性、精度要求和安全性能,选择与实际工作要求相匹配的量程。
压力表选用量程标准
压力表选用量程标准
压力表是测量压力的工具,选择合适的量程可以帮助用户在不同的应用场合中选择合适的压力表。
以下是一些有关选用量程的标准: 1. 测量用途:首先需要确定使用压力表的测量用途。
例如,如果使用压力表测量气体或液体的压力,则需要选择相应的量程。
2. 精度等级:根据压力表的精度等级,可以选择合适的量程。
通常,高精度压力表通常适用于低压力测量场合,而中精度压力表则适
用于中等压力测量场合。
3. 测量范围:根据使用场合和需求,可以选择适当的测量范围。
例如,如果需要测量高压力,则需要选择更大的量程。
4. 机械结构:压力表的机械结构也会影响其量程。
例如,一些压力表采用双压力源结构,可以测量更高的压力,而另一些压力表采用
单压力源结构,可以测量更低的压力。
5. 品牌信誉:品牌信誉也是选择压力表时需要考虑的因素之一。
选择知名品牌的压力表,通常可以获得更好的质量和可靠性。
选择合适的量程需要考虑多个因素,包括用途、精度等级、测量范围、机械结构、品牌信誉等。
需要根据实际应用的需求和条件来选择。
压力表的选择方法以及使用的要求
压力表的量程和精度选择方法以及安装和使用的要求作者:国电中自文章来源:网络转载点击数:1830 更新时间:2008-9-11 11:43:441、压力表量程的选择应根据锅炉工作压力来选择,量程刻度的极限值应为工作压力的1.5~3.0倍,最好是2倍。
在工业锅炉中,实际情况是锅炉实际运行时的工作压力总是比铭牌上的额定压力要低,工业蒸汽锅炉和热水采暖锅炉均是如此。
例如4t/h的蒸汽锅炉,额定压力为1MPa,制造厂如按1.5倍来配备压力表,应配备1.6MPa量程压力表。
若用户由于生产工艺需要,实际运行在0.5MPa压力下即能满足工艺要求,这时运行量程,压力表的指针就指在量程的三分之一不到的位置,指针转过的角度很小.即选用的压力表量程太大。
热水锅炉亦是如此,例如采暖锅炉额定压力为0.7MPa,配备压力表应为1MPa或1.6MPa,如配备1MPa的压力表,怕在水压试验时使压力表过载,于是便配备量程为1.6MPa的压力表。
实际运行时,只要0.2MPa就能满足采暖要求,压力表的指针指在量程八分之一的位置,很难使人相信压力表的准确性和灵敏性。
为解决上述问题,应采用两种压力表,即在水压试验时,采用锅炉厂按额定压力配备的压力表;在日常运行时按实际工作压力的2倍来配备压力表。
如工作压力为0.2MPa,即配用0.4MPa量程的压力表。
这样指针在刻度盘中间位置,垂直向上。
安全阀的起座压力也是按工作压力来调整,压力表仍有足够的裕度应付超压指示。
2、选用压力表的精度应符合下列规定:1)锅炉工作压力小于2.5MPa的锅炉,压力表精度不应低于2.5级;工作压力≥2.5MPa的锅炉,压力表的精度不应低于1.5级;工作压力>14MPa的锅炉,压力表的精度应为1级。
2)压力表盘上刻度值,应根锅炉实际工作压力选用。
,其选用量程如上所述。
3)压力表的直径大小,应保证司炉人员能清楚地看到压力指示值,表盘直径不应小于100mm。
一般高度达5m的锅炉选用压力表的直径应不小于200mm;超过5m时,压力表的直径应不小于300mm。
压力表量程选择和型式选择的技巧
压力表量程选择和型式选择的技巧
1、量程选择
在测稳定压力时,一般压力表最大量程选择接近或大于正常压力测量值的1.5倍;
在测脉动压力时,一般压力表最大量程选择接近或大于正常压力测量值的2倍;
在测机泵出口压力时,一般压力表最大量程选择接近机泵出口最大压力值;
在测高压压力时,一般压力表最大量程选择应大于最大压力测量值的1.7倍;
为了保证压力测量精度,最小压力测量值应高于压力表测量量程的1/3。
2、型式选择
测压>0.4MPa时,可选用弹簧管压力表;
测压<0.04MPa时,可选用波纹管和膜盒压力表;
测粘稠、易结晶、腐蚀性、含固体颗粒的场合,可采用膜片压力表或附带化学密封装置;
测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈;
脉动压力测量应附加阻尼器或耐震压力表;
测含有粉尘气体时应设置除尘器;
测含有液体的气体压力时应设置气液分离器;
测某些化工介质应选用专用压力表:对含氨介质压力测量采用氨用压力表,对含氧气压力测量采用氧气压力表,对乙炔压力测量采用乙炔压力表,对含硫介质压力采用抗硫压力表;
高压压力表(大于10MPa)应有泄压安全设施。
压力检测仪表的选择与校验
一般根据检测,仪表所处位置和照明情况 来选用适合的表径,以能便于观察清楚为宜。 在远距离和较暗处,适于用中l00mm 以上直径 的仪表。
二、压力仪表的正确安装与使用:
进行压力检测,实际上需要一个测量系统来 实现。要做到准确测量,除对仪表进行正确选择 和检定(校准)外,还必须注意整个系统的正确安 装。
按照《中华人民共和国国家计量检定规程》JJG52—99中 规定,压力仪表的测量上限有以下系列: l×l0n、1.6×l0n、2.5×l0n、4×l0n、6×10n n是正整数、负整数或零。
1) 检定弹簧管压力计所需的设备:
一般来讲,弹簧管压力精度较低,所以标准器的选择范围比 较大。 精密表:二等标准压力计即可:活塞式压力计,液体压力计 等。
作业
1、已知某一刻度式测压仪表的测量范围为 0~ 0.6MPa,仪表的精度等级为1.5级,此压力表的 最大测量误差和基本误差是多少?它的刻度标 尺最多可分为多少格?
▪ 5.5 压力仪表的选用与安装
一、压力表的选择 1、类别选择:
压力仪表包括普通压力表、氧压表、乙炔表、真 空表、压力真空表、防震压力表、耐腐蚀压力表、 电接点压力表或带有指示、记录、调节、报警、远 传等特殊功能的压力表。
常用压力仪表的精度有1.0级、1.6级、2.5级、4.0 级等四个级别。
举例
在实用中,应先选定仪表的测量上限,然后试选一准确 度等级,并按上述公式计算出最大允差。如果允差值小 于工艺要求的准确度,则可选择该准确度等级的压力仪 表;如果允差值超过工艺要求的准确度,则需更换准确 度高一级的压力仪表。
4、表径的选择
压力表量程选择规范
压力表量程选择规范压力表是一种用来测量压力的仪器。
在实际应用中,选用合适的压力表量程是非常重要的,可以确保测量的准确性和安全性。
下面是一个关于压力表量程选择的规范,总计约1000字。
一、量程的定义压力表的量程是指它能够测量的最大和最小压力范围。
通常以单位为兆帕(MPa)或千帕(kPa)表示。
例如,一个量程为0-10MPa的压力表表示它能够测量0到10兆帕的压力范围。
选用合适的量程可以使压力表工作在最佳测量范围内,提高测量的准确性和可靠性。
二、压力表量程选择的原则1. 测量范围内尽量选用较大或较接近工作压力的量程。
选用较大的量程可以使压力表的测量范围更广,测量的相对误差更小;选用较接近工作压力的量程可以提高测量的准确性。
2. 量程上下限边界值不宜接近。
为了保证测量的稳定性和精确性,量程上下限边界值之间应有一定的余量。
一般建议量程上下限边界值之间的差距不小于20%。
3. 选择标准量程,避免特殊量程。
标准量程的压力表具有更高的可靠性和更广的应用领域,而特殊量程的压力表适用性较小,维护和管理也相对困难。
4. 要考虑压力表的工作环境因素。
例如,工作介质的性质,温度,湿度等因素都会对压力表的测量准确性和使用寿命产生影响。
在选用压力表量程时,要充分考虑这些因素,选择适应环境条件的压力表。
5. 在正常工作压力范围内,尽量选取量程较小的压力表。
量程越小,所需要的硬件和测量精度要求就越低,成本也相对较低。
三、压力表量程选择的步骤1. 确定工作压力范围。
根据实际应用需求和工艺条件,确定要测量的工作压力范围。
2. 确定工作压力范围之外的极限压力。
根据压力表的安全性能要求,确定工作压力范围之外的极限压力。
一般建议在测量范围的110%-120%之间选取。
3. 根据工作压力范围和极限压力,选择合适的标准量程。
根据前两步的结果选择量程。
如果工作压力范围和极限压力之间的差距较大,则可以考虑选择更大的量程。
四、补充说明1. 在压力表的使用过程中,要经常检查和校验压力表的准确性。
不锈钢压力表量程选择
不锈钢压力表量程选择不锈钢压力表是工业设备中常见的测量工具。
使用不锈钢材料能够提高压力表的防腐能力和耐用性,同时能够满足多种工业领域流体测量的要求。
但是,当我们在选择不锈钢压力表时,需要考虑的因素有很多,其中之一就是不锈钢压力表的量程选择。
什么是不锈钢压力表的量程?不锈钢压力表的量程指的是该压力表能够测量的最大压力范围,以及该压力表所能提供的最大测量值。
量程通常由两个数字表示,例如01000psi7bar。
第一个或0数字表示不锈钢压力表的最小测量值,第二个数字表示不锈钢压力表的最大测量值。
不锈钢压力表量程选择的重要性正确选择不锈钢压力表的量程对于测量数据的准确性至关重要。
如果不锈钢压力表的量程选择不当,则会导致以下问题:•当工作压力超出压力表的量程时,就会出现测量错误,压力读数不准确。
•对于工作压力较小的情况下,选择过大的不锈钢压力表量程会导致精度降低,无法进行准确的测量。
综上所述,选择恰当的不锈钢压力表量程是确保压力测量数据准确和可靠的关键。
如何选择不锈钢压力表的量程?通常情况下,不锈钢压力表的量程选择应该满足以下原则:压力表的量程应大于工作压力范围工作压力范围是指不锈钢压力表将要测量的压力值范围。
选择的压力表量程应该大于工作压力范围的最大值,这样才能保证压力表准确测量工作压力的数据。
如果压力表的量程小于工作压力范围,压力表读数将会小于实际值,造成测量误差。
压力表的量程应当尽量接近工作压力范围的中间值如果不锈钢压力表的量程过大,它将会失去精度和测量的准确性。
在选择量程时,应尽可能选择接近工作压力范围中间值的量程。
压力表量程最好留有一定余地有些情况下,即使我们已经确定压力表的工作范围,但是在实际使用中也会受到一些额外的不确定性和扰动。
因此,在选择压力表时,应该选择比工作压力范围稍大一些的压力表,这样可以在测量时留有一定的余地,从而保证测量的准确性和可靠性。
总结不锈钢压力表量程是非常重要的,在选择压力表时,应该根据工作压力范围的需要合理选择量程。
压力表量程选择
压力表量程选择测量较稳定的压力时,最大量程应为测定值的1.5倍;测波动压力时,最大量程应为测定值的2倍。
压力表的量程范围要选择恰当,这样可延长仪表使用寿命。
压力表量程的选择:1. 测量稳定压力时,最大工作压力不应超过量程的2/3。
2. 测量脉动压力时,最大工作压力不应超过量程的1/23. 测量高压时,最大工作压力不应超过量程的3/54.为保证测量准确度,最小工作压力应不低于量程的1/3。
按以上原则,根据被测最大压力算出一个数值后,从压力表量程系列中选取稍大于该值的数值即为所选量程。
测量不同介质和使用环境要选用不同的压力表①一般介质,如空气、水、蒸汽、油等,可用Y型普通压力表,其外壳为黑色。
通常有轴向压力表、径向压力表、轴向带边和径向带边几种常见类型;②对某些介质需用专用压力表,如氨类用YA型氨用压力表,其外壳为黄色;氧气用YO氧用压力表,其外壳为天蓝色;氧气压力表、乙炔压力表应严格禁油,万一表内被油沾污时,可用注射器向弹簧管内注入四氯化碳;清洗干净后方能使用。
③对于强腐蚀介质及有腐蚀性气体环境,如稀盐酸、盐酸气等的压力测量,除采用隔离法测量外,也可选择YB系列全不锈钢压力表,但全不锈钢压力表不适用于外界有腐蚀性介质,如氯、硝酸等环境。
还可选用YM系列隔膜压力表,其隔膜材料有0Cr7Nil2Mo2(316)、蒙耐尔合金(Cu30Ni70)、哈氏合金(H276C)、钽(Ta)及氟塑料(F4)多种,diangon 可根据测量介质开展选择,并根据被测介质的要求在其体内充以适当的工作液,如甘油或硅油。
此类仪表广泛应用于石油化工,其采用间接测量构造,适用于测量黏度大、易结晶、腐蚀性大、温度较高的液体、气体或有固体浮游物的介质压力。
隔离膜片有多种材料,以适应各种不同的测量介质。
④有远传要求时可选电阻式远传压力表,该类仪表适用于测量无爆炸危险、不结晶、不凝固及对铜和铜合金无腐蚀作用的液体、气体和蒸汽等介质的压力,并能通过仪表内部设置的同步电阻式发送器,将被测压力以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制。
压力表量程
压力表量程1. 引言压力表是一种常见的测量设备,用于测量液体或气体的压力。
压力表的量程是指它能够测量的最大压力范围。
了解和正确选择压力表的量程对于准确测量压力至关重要。
本文将介绍压力表量程的基本概念、选择原则以及注意事项。
2. 压力表量程的定义压力表量程是指压力表能够测量的最大压力值。
通常用单位为千帕(KPa)或磅力/平方英寸(PSI)表示。
例如,一个1000KPa的量程表示该压力表能够测量的最大压力为1000KPa。
3. 压力表量程的选择原则3.1 考虑被测介质的压力范围在选择压力表的量程时,首先要考虑被测介质的压力范围。
量程应该能够覆盖被测介质的最大压力,但又不能过高,否则可能导致测量不准确或损坏压力表。
3.2 考虑工作环境的压力范围除了被测介质的压力范围,还需要考虑工作环境的压力范围。
有些场合,工作环境的压力可能会超过被测介质的压力。
因此,选择压力表的量程时还应考虑工作环境的压力范围,并选择一个能够承受较高压力的量程。
3.3 尽量选择合理的量程在满足被测介质和工作环境的压力范围的前提下,应尽量选择合理的量程。
过高的量程可能增加成本,并且没有实际意义。
因此,应根据实际需求选择一个适当的量程,既能满足测量要求,又能控制成本。
4. 压力表量程的注意事项4.1 避免过载压力表的量程是其能够承受的最大压力范围,因此要避免超过量程的压力施加到压力表上。
过载可能导致压力表损坏或测量不准确。
4.2 定期校准为了保证测量的准确性,压力表应定期进行校准。
在校准时,可以通过与已知准确度的标准压力表进行比较,检查压力表是否存在误差,并进行调整。
4.3 注意温度影响温度的变化可能会对压力表的准确性产生影响。
有些压力表在高温环境下可能会扭曲或产生误差。
因此,在选择压力表时,还应考虑工作环境的温度范围,并选择适应的压力表。
5. 总结压力表量程是指压力表能够测量的最大压力范围。
在选择压力表的量程时,需要考虑被测介质的压力范围、工作环境的压力范围以及实际需求。
压力表量程范围
压力表量程范围压力表是一种常见的测量压力的仪器。
它们广泛应用于工业生产、实验室测试以及各种设备的监控与控制中。
压力表的量程范围是决定其测量范围的重要参数之一。
本文将重点介绍压力表量程范围的概念、分类及其在不同领域的应用。
一、概念压力表的量程范围是指压力表能够稳定、准确地测量的压力范围。
在这个范围内,压力表的测量结果能够满足预定的精度要求。
通常情况下,压力表的量程范围由制造商在其产品说明书中给出,并以标准单位(如MPa、bar、psi等)表示。
二、分类根据压力表量程范围的不同,可以将压力表分为以下几类:1. 绝对压力表:量程从真空到大气压力范围内。
常见的应用有实验室实验、真空技术等。
2. 相对压力表:量程从0到较高的正压力范围内。
常见的应用有空气压缩系统、液压系统等。
3. 差压表:量程为正压与负压之差。
常见的应用有流体流量测量、过滤器堵塞程度监测等。
4. 液位计:量程为液体的高度,常用于液位测量、液体流量控制等。
三、应用领域压力表的量程范围在不同的应用领域中具有重要的意义。
以下是一些常见的领域及其相关应用:1. 工业生产:压力表在工业生产过程中的应用非常广泛。
例如,在化工厂中,压力表用于监测反应器的压力,以确保反应过程的安全性和稳定性。
在汽车制造中,压力表用于检测引擎油路的压力,以保证引擎的正常运行。
在食品加工行业中,压力表用于监测罐装压力,以确保产品的安全性。
2. 实验室测试:实验室中的各种实验和研究需要准确测量各种参数,其中包括压力。
压力表的量程范围决定着测量的上限和下限。
例如,在物理实验中,压力表用于测量气体的压力变化,以研究气体的性质和行为。
在化学实验中,压力表用于测量反应容器中的压力,以确定反应过程的特性。
3. HVAC系统:供暖、通风和空调(HVAC)系统是建筑物中的重要组成部分。
压力表在HVAC系统中的应用非常广泛。
例如,在空调系统中,压力表用于监测制冷剂的压力,以确保系统的正常运行。
负压压力表量程
负压压力表量程是指负压压力表能够测量的压力范围。
一般而言,负压压力表的量程为负值,表示能够测量的最大负压力值。
具体的负压压力表量程会根据生产厂家和使用需求而有所不同。
常见的负压压力表量程大致分为以下几个范围:
1 0~-100 Pa:这个量程范围一般用于较小的负压力测量,例如实验室环境中的微小负压力测量等。
2.0~-1 kPa:此量程适用于一些工况中的较小负压力测量,如化工、制药、食品加工过程中的负压控制等。
3.0~-10 kPa:这种量程适用于工业生产过程中对较大负压力的测量和控制,例如某些工艺过程需要较高的负压力控制。
需要注意的是,具体选择负压压力表量程应根据实际测量需求来确定,确保测量结果准确可靠。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
压力表量程的选择
1、为了保证压力表弹性元件能在弹性变形的安全范围内可靠地工作,压力表量程的选择不仅要根据被测压力的大小,而且还应考虑被测压力变化的速度,其量程需留有足够的余地。
使用压力表测量稳定压力时,最大工作压力不应超过量程的2/3;
2、使用压力表测量脉动压力,最大工作压力不应超过量程的1/2;
3、使用压力表测量高压时,最大工作压力不应超过量程的3/5。
为了保证测量准确度,最小工作压力不应低于量程的1/3。
按此原则,根据被测最大压力算出一个数值后,从压力表产品目录中选取稍大于该值的测量范围。
4、应根据锅炉工作压力来选择,量程刻度的极限值应为工作压力的1.5~3.0倍,最好是2倍。
在工业锅炉中,实际情况是锅炉实际运行时的工作压力总是比铭牌上的额定压力要低,工业蒸汽锅炉和热水采暖锅炉均是如此。
例如4t/h的蒸汽锅炉,额定压力为1MPa,制造厂如按1.5倍来配备压力表,应配备1.6MPa量程压力表。
若用户由于生产工艺需要,实际运行在0.5MPa压力下即能满足工艺要求,这时运行量程,压力表的指针就指在量程的三分之一不到的位置,指针转过的角度很小.即选用的压力表量程太大。
热水锅炉亦是如此,例如采暖锅炉额定压力为0.7MPa,配备压力表应为1MPa或1.6MPa,如配备1MPa的压力表,怕在水压试验时使压力表过载,于是便配备量程为1.6MPa的压力表。
实际运行时,只要0.2MPa就能满足采暖要求,压力表的指针指在量程八分之一的位置,很难使人相信压力表的准确性和灵敏性。
5、为解决上述问题,应采用两种压力表,即在水压试验时,采用锅炉厂按额定压力配备的压力表;
6、在日常运行时按实际工作压力的2倍来配备压力表。
如工作压力为0.2MPa,即配用0.4MPa 量程的压力表。
这样指针在刻度盘中间位置,垂直向上。
安全阀的起座压力也是按工作压力
来调整,压力表仍有足够的裕度应付超压指示。
