《FM收音机》PPT课件
合集下载
《调频调幅收音机》课件
《调频调幅收音机》PPT 课件
调频调幅收音机是一种基于无线电技术的设备，用于接收广播节目。了解其 基本原理、组成部分、工作过程以及应用范围和优缺点，可以更好地理解这 一创造性的发明。
调频调幅收音机的基本原理
1 频率调制（FM）
2 幅度调制（AM）
广播信号的音频信息被转换为不同频率的无线电 波，以便在空中传输。
调频调幅收音机的优缺点
优点
提供更高的音频质量和广播稳定性。
缺点
收音机的尺寸较大且功耗较高，不适合便携使用。
调频调幅收音机的历史发展
1
2 0世纪初
调幅技术得到了发展和应用，使人们能够接
20世纪3 0年代
2
收广播信号。
调频技术开始得到应用，广播质量纪4 0年代
调频调幅收音机开始变得普遍，并逐渐成为 人们生活中必不可少的设备。
广播信号的音频信息被转换为不同幅度的无线电 波，以便在空中传输。
调频调幅收音机的组成部分
天线
用于接收无线电信号。
调谐电路
根据频率调整接收信号的电路，以获得清晰的音频。
解调电路
将调幅或调频信号转换回原始音频信号。
音频放大器
将解调后的信号放大，以便通过扬声器播放。
收音机的工作过程
1
接收信号
天线接收无线电信号。
2
调谐
调谐电路根据用户选择的频率调整接收信号。
3
解调
解调电路将调制的信号转换回音频信号。
4
放大
音频放大器放大音频信号，以便通过扬声器播放。
调频调幅原理的应用范围
1 广播
调频调幅技术被广泛应用于广播行业，用于传输音频节目。
2 通信
调频调幅技术也用于无线通信系统，如无线电对讲机和移动电话。
调频调幅收音机是一种基于无线电技术的设备，用于接收广播节目。了解其 基本原理、组成部分、工作过程以及应用范围和优缺点，可以更好地理解这 一创造性的发明。
调频调幅收音机的基本原理
1 频率调制（FM）
2 幅度调制（AM）
广播信号的音频信息被转换为不同频率的无线电 波，以便在空中传输。
调频调幅收音机的优缺点
优点
提供更高的音频质量和广播稳定性。
缺点
收音机的尺寸较大且功耗较高，不适合便携使用。
调频调幅收音机的历史发展
1
2 0世纪初
调幅技术得到了发展和应用，使人们能够接
20世纪3 0年代
2
收广播信号。
调频技术开始得到应用，广播质量纪4 0年代
调频调幅收音机开始变得普遍，并逐渐成为 人们生活中必不可少的设备。
广播信号的音频信息被转换为不同幅度的无线电 波，以便在空中传输。
调频调幅收音机的组成部分
天线
用于接收无线电信号。
调谐电路
根据频率调整接收信号的电路，以获得清晰的音频。
解调电路
将调幅或调频信号转换回原始音频信号。
音频放大器
将解调后的信号放大，以便通过扬声器播放。
收音机的工作过程
1
接收信号
天线接收无线电信号。
2
调谐
调谐电路根据用户选择的频率调整接收信号。
3
解调
解调电路将调制的信号转换回音频信号。
4
放大
音频放大器放大音频信号，以便通过扬声器播放。
调频调幅原理的应用范围
1 广播
调频调幅技术被广泛应用于广播行业，用于传输音频节目。
2 通信
调频调幅技术也用于无线通信系统，如无线电对讲机和移动电话。
FM收音机原理与原理图
FM收⾳机原理与原理图AM/FM收⾳机的安装与调试ξ1概述⼀、实习⽬的：1、学习收⾳机的调试与装配。
2、提⾼读整机电路图及电路板图的能⼒。
3、掌握收⾳机⽣产⼯艺流程，提⾼焊接⼯艺⽔平。
⼆、实习内容：1、收⾳机电路原理分析。
2、掌握印制电路板的组装及焊接⼯艺。
3、进⾏AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实习基本要求：1、会检测元器件并判别其质量。
2、独⽴完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满⾜三级机⽔平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM72~108MHZ接收灵敏度：AM 达国家C类标准FM优于µV级输出功率：⼤于100mW供电电源：DC 3V⽴体声⽿机输出阻抗：32Ωξ2收⾳机的基本⼯作原理1、收⾳机的电路结构种类有很多，早期的多为分⽴元件电路，⽬前基本上都采⽤了⼤规模集成电路为核⼼的电路。
集成电路收⾳机的特点是结构⽐较简单，性能指标优越，体积⼩等优点。
AM/FM型的收⾳机电路可⽤如图1所⽰的⽅框图来表⽰。
收⾳机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进⾏混频，产⽣中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放⼤电压和功率，推动喇叭发出声⾳。
图1 AM/FM型收⾳机电路⽅框图2、本实训中的收⾳机是⼀种50型的AM/FM⼆波段的收⾳机，收⾳机电路主要由索尼公司⽣产的专为调频、调幅收⾳机设计的⼤规模集成电路CXA1191M/CXC1191P组成。
由于集成电路内部⽆法制作电感、⼤电容和⼤电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。
50型收⾳机电路图如图2所⽰。
图2 50型收⾳机电路图CXA1191M/CXC1191P的内部⽅框图如图3所⽰。
FM收音机 原理图
5
4
3
2
STMP3410
2
1
DISPLAY
Liquid Crystal Display (LCD)
Page 5
Voltage Generation C Page 6
Button Matrix
USB & AUDIO Page 2
Microphone
tel: (512)381-3700
A
STMP3410-EVK Schematics
Title
USB & Audio Connections
Size
This design is the property of SigmaTel, Inc. It is offered Rev
X1 1 2
Microphone Panasonic WM-52BM
RES-0603
C39
+
0.1uF
CAP-0603
C38 10uF Tantalum 10V
C37 0.1uF
MIC
CAP-0603
C97 CAP CAP-0603 NOPOP
A AGND
AGND
LAYOUT NOTE:
1
1 OUTPUT
DEMONSTRATION MODE
This mode is for normal MP3 playback or battery life measurements using a AAA battery.
SWITCH
A
SWITCH
POSITION
MODE SELECT
DEMO
FM TUNER Page 7 FM Tuner
D
AM和FM分别代表什么.pptx
指的就是中波广播(MW)。 那 FM 呢？它也同 MW 的命运相类似。我们习惯上用 FM 来指一般的调频广播 （76-108MHz，在我国为 87.5-108MHz、日本为 76-90MHz），事实上 FM 也是一种调制方式，即使在短波范围的 27-30MHz 之间，做为业余电台、太空、人造卫星通讯应用的波段，也有采用调频（FM）方式的。 而 SW 呢？其 实可以说是对短波的一种简单称呼，正确的说法应该是高频(HF:High Frequency)比较贴切。而短波这名称是怎么来 的呢？以波长而言，中波(MW)介于 200-600 米(公尺)之间，而 HF 的波长却是在 10～100 米(公尺)之间，与上述的 波长相比较，HF 的波长的确是短了些，因此就把HF 称做短波(SW: Short Wave)。 同样的，比中波 MW 更低频率 的 150KHz-284KHz 之间的这一段频谱也是作为广播用的，以波长而言，称做长波(LW: Long Wave)，它大约在 1000～ 2000 米(公尺)之间，和 MW 的 200-600 米相比较显然"长"多了，因此就把这段频谱的广播称做长波(LW: Long Wave)。 实际上，不论长波(LW)、中波(MW)或者是短波(SW)都是采用 AM 调制方式。 对一般收(录)音机而言，FM、MW、 LW 波段是提供您收听国内广播用的，但我国目前没有设立 LW 电台，而 SW 波段则主要供您收听国内/国际远距离 广播。参考资料：/serve/radio/20040519151017.htm
回答者： 有多少狼 - 四级
2007-7-17 11:48
AM 调幅，中波 FM 调频，微波 代表广播电台发射信号使用的技术和接收设备（收音机）接受的制式。 微波传 输，信号质量高，传输成本低，发射功率小，覆盖范围小，受地理因素影响较大，一般作为城市广播的首选。比如 你的家乡城市台，一般可以通过 FM 收听。 中波传输，信号质量稳定，传出成本大，发射功率大，覆盖范围广， 靠天馈传输，受天气条件影响较大，一般作为远距离传输的首选。比如中国国际广播电台，中央人民广播电台等。
《FM收音机》课件
《FM收音机》PPT课件
FM收音机PPT课件介绍FM收音机的基本原理、结构、使用方法及其在生活中 的应用。
简介
基本原理
硬件原理和调频技术原理两部分。
使用方法
调谐电台、调节音量和选择模式。
结构
包括天线、整流电源、放大器、频率合成器、 解调器和扬声器等部分。
生活应用
广播收听、应急通讯以及旅行和野外生活。
Hale Waihona Puke FM收音机的使用方法1. 调谐电台 2. 调节音量 3. 选择模式
FM收音机在生活中的应用
1 广播收听
获取各种广播节目和新闻 资讯。
2 应急通讯
作为应急情况下的通信工 具。
3 旅行和野外生活
伴随户外活动，提供娱乐 和信息。
总结
本PPT课件介绍了FM收音机的基本原理、结构、使用方法及其在生活中的应用，希望能对大家了解FM收音机 有所帮助。
FM收音机的基本原理
1
硬件原理
包括馈线天线、放大器、混频器、中频放大器、解调器和扬声器等。
2
调频技术原理
涉及频率调制、灵敏度调节和抗降噪处理等技术要点。
FM收音机的结构
整体结构概述
包括天线、整流电源、放大器、频率合成器、解调 器和扬声器等组成部分。
各部分详细介绍
对FM收音机的各个部分进行详细的功能解释和使用 说明。
FM收音机PPT课件介绍FM收音机的基本原理、结构、使用方法及其在生活中 的应用。
简介
基本原理
硬件原理和调频技术原理两部分。
使用方法
调谐电台、调节音量和选择模式。
结构
包括天线、整流电源、放大器、频率合成器、 解调器和扬声器等部分。
生活应用
广播收听、应急通讯以及旅行和野外生活。
Hale Waihona Puke FM收音机的使用方法1. 调谐电台 2. 调节音量 3. 选择模式
FM收音机在生活中的应用
1 广播收听
获取各种广播节目和新闻 资讯。
2 应急通讯
作为应急情况下的通信工 具。
3 旅行和野外生活
伴随户外活动，提供娱乐 和信息。
总结
本PPT课件介绍了FM收音机的基本原理、结构、使用方法及其在生活中的应用，希望能对大家了解FM收音机 有所帮助。
FM收音机的基本原理
1
硬件原理
包括馈线天线、放大器、混频器、中频放大器、解调器和扬声器等。
2
调频技术原理
涉及频率调制、灵敏度调节和抗降噪处理等技术要点。
FM收音机的结构
整体结构概述
包括天线、整流电源、放大器、频率合成器、解调 器和扬声器等组成部分。
各部分详细介绍
对FM收音机的各个部分进行详细的功能解释和使用 说明。
《收音机原理》PPT课件
达到选频的目的.
③为什么要变频
Ⅰ晶体管的放大作用是随着工作频率 的升高而降低,频率越高,放大倍数越 低,由于中频比载频低得多,因此可以 获得较高的增益,提高收音机的灵敏 度.
Ⅱ由于各台的高频信号在变频之后都 一律变为固定的中频信号再去放大, 因此对不同电台信号都能有相等的增
中放、检波、AGC电路
频、音频和直流成分,中频成分经R12
、C17和C18组成的∏型滤波器滤除, C17和C18 对中频成分容抗很小,可视为短路,而对音频容抗 很大,可视为开路,因此检波后的中频成分被C17 和C18旁路入地,而音频和直流成分经R12加到音 量电位器W.
3、自动增益控制电路〔AGC〕
自动增益控制电路包括一次AGC和二次AGC 电路,它的作用是能够自动控制中放级的增益,不 论接受信号的强弱,使检波输出端保持稳定,不致 使音量忽大忽小.
2、超外差式：把所有接收到的高频信 号,都变成固定的中频信号,然后再进行 放大,这种电路使整个波段灵敏度和选 择性大有改善.
超外差式调幅收音机
输入回路与变频级电路.
一、电路元件分析
C1a为双联可变电容器的调谐联,其容 器调整范围为5～270PF,改变C1a的容 量可改变输入回路的谐振频率,C1b为 双联可变电容的另一联振荡器,改变它 的容量可改变振荡器的振荡频率.由于 C1a和C1b 为同轴调整,因此输入回路 和振荡回路可实现统一调节.C2、C6分 别为输入回路和振荡回路的高频补尝 电容,调整电容容量可明显改变波段高 端频率,通常采用小型半

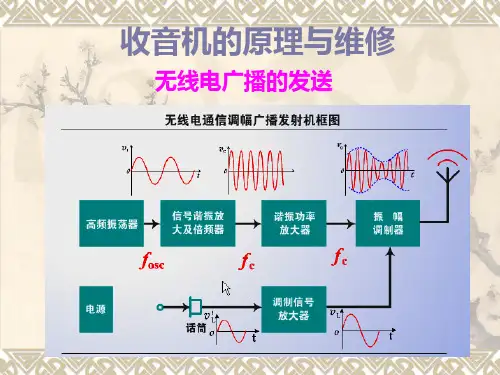

收音机的原理与维修
无线电广播的发送
一、音频信号：利用话筒将声音信号转 变成相应的电信号就称为音频信号.运 载音频信号的高频信号称载波,它的频 率称为载频.
《收音机》ANFM调试第九周ppt课件
输出信号经过黄周T1（包含内部 的谐振电容）组成的中频选频网络及455kHz 陶瓷滤波器CF1双重选频，得到的455kHz中 频调幅信号耦合到IC第16脚。
进入16脚后信号进行中频放大， 在IC内部的检波器中进行检波，检出的音频 信号由IC的第23脚输出。
22
便携式集成 控制调试器
超外差收音机电原理图
20
中波调幅广播信号由磁棒天线线圈AM COIL和四联可变电容构成的调谐回路，选择 的电台信号送入IC第10脚。
本振信号由振荡线圈L4和四联可 变电容中的C4与IC第5脚的内部电路组成的 本机振荡器产生，与由IC第10脚送入的中波 调幅广播信号在IC内部进行混频。
21
便携式集成 控制调试器
混频后产生的多种频率的信号， 由IC第14脚输出。
测试报告（格式）
测试人：XXX 测试项目：AM中频调试 测试用仪器：信号发生器、衰减器、扫频仪 测试仪器接线图： 测试机架图： 测试方法、步骤：
1、设置信号源频标，2、调整扫频仪仪器出现带频标的扫频 线，3、用无感螺丝批调T1使波形最大
测试结果（波形图）： 测试心得： 组长检查：
3
各组组长负责
1、调试项目：AM调试（IF） 2、填写调试报告 3、调试 4、调试仪器：
调试仪器连线图
17
便携式集成 控制调试器
无线电广播超外差接收机方框图
各部分功能简述
18
收音机IC CD1191CB功能框图
19
收音机信号流程
AM： （10）AM射频输入（14）中频输出（16）
AM中频输入（23）检波输出（24）功放输入（ 27）功放输出
FM： （12）FM射频输入（14）中频输出（17）FM 中频输入（23）检波输出（24）功放输入（27） 功放输出
进入16脚后信号进行中频放大， 在IC内部的检波器中进行检波，检出的音频 信号由IC的第23脚输出。
22
便携式集成 控制调试器
超外差收音机电原理图
20
中波调幅广播信号由磁棒天线线圈AM COIL和四联可变电容构成的调谐回路，选择 的电台信号送入IC第10脚。
本振信号由振荡线圈L4和四联可 变电容中的C4与IC第5脚的内部电路组成的 本机振荡器产生，与由IC第10脚送入的中波 调幅广播信号在IC内部进行混频。
21
便携式集成 控制调试器
混频后产生的多种频率的信号， 由IC第14脚输出。
测试报告（格式）
测试人：XXX 测试项目：AM中频调试 测试用仪器：信号发生器、衰减器、扫频仪 测试仪器接线图： 测试机架图： 测试方法、步骤：
1、设置信号源频标，2、调整扫频仪仪器出现带频标的扫频 线，3、用无感螺丝批调T1使波形最大
测试结果（波形图）： 测试心得： 组长检查：
3
各组组长负责
1、调试项目：AM调试（IF） 2、填写调试报告 3、调试 4、调试仪器：
调试仪器连线图
17
便携式集成 控制调试器
无线电广播超外差接收机方框图
各部分功能简述
18
收音机IC CD1191CB功能框图
19
收音机信号流程
AM： （10）AM射频输入（14）中频输出（16）
AM中频输入（23）检波输出（24）功放输入（ 27）功放输出
FM： （12）FM射频输入（14）中频输出（17）FM 中频输入（23）检波输出（24）功放输入（27） 功放输出
收音机原理课件
和一块矿石（具有二极管特性，实现检波功能） 来实现。 矿石收音机还有一个特点：不用电！ （用耳机收 听）
收音机原理课件
调幅收音机的原理
❖ 直放式（来复再生式）收音机
易于安装调试，成本低，但它 的灵敏度低，选择性不太好。
收音机原理课件
调幅收音机的原理
❖ 超外差式收音机
收音机原理课件
调幅收音机的原理
❖ 把声音信号变成电信号 ❖ 将声音信号调制到高频载波（单一频率的等
幅振荡波形）上，以电磁波形式从天线发射 出去。
收音机原理课件
无线电广播信号的类型及传播
❖ 调幅（AM）是使载波的振幅随调制信号的幅 度变化而变化，该过程如下图所示。
收音机原理课件
无线电广播信号的类型及传播
❖ 调频（FM）是指在调制过程中使载波的频率 随调制信号幅度变化而变化，波形变化如下 图所示。
收音机原理课件
一、无线电广播信号的类型及传播
❖ 中波广播的频率范围为535～1605 kHz，该 波段的电磁波主要沿地表进行传播。
❖ 短波的频率范围为3～30 MHz，它主要靠距 地面50～400 km左右的高空电离层的反射进 行传播，传播距离较远。
❖ 调频广播的频率范围为88～l08 MHz，属于 超短波波段。由于它只能在空间直线传播， 因此它的传播距离较近。
来声音真实程度的能力。 ❖ 5、输出功率：输出功率是指收音机输送给扬声器
的音频信号的功率
收音机原理课件
收音机的正确使用
❖ 1．正确使用电源 ❖ 2．选好收听波段 ❖ 3．正确使用天线 ❖ 4．调节调谐旋钮 ❖ 5．正确使用音量调节旋钮
收音机原理课件
调幅收音机的原理
❖ 矿石收音机
最早的收音机，也是最简单的收音机形式。 只使用一个线圈（自己绕制，相当于调谐电路）
收音机原理课件
调幅收音机的原理
❖ 直放式（来复再生式）收音机
易于安装调试，成本低，但它 的灵敏度低，选择性不太好。
收音机原理课件
调幅收音机的原理
❖ 超外差式收音机
收音机原理课件
调幅收音机的原理
❖ 把声音信号变成电信号 ❖ 将声音信号调制到高频载波（单一频率的等
幅振荡波形）上，以电磁波形式从天线发射 出去。
收音机原理课件
无线电广播信号的类型及传播
❖ 调幅（AM）是使载波的振幅随调制信号的幅 度变化而变化，该过程如下图所示。
收音机原理课件
无线电广播信号的类型及传播
❖ 调频（FM）是指在调制过程中使载波的频率 随调制信号幅度变化而变化，波形变化如下 图所示。
收音机原理课件
一、无线电广播信号的类型及传播
❖ 中波广播的频率范围为535～1605 kHz，该 波段的电磁波主要沿地表进行传播。
❖ 短波的频率范围为3～30 MHz，它主要靠距 地面50～400 km左右的高空电离层的反射进 行传播，传播距离较远。
❖ 调频广播的频率范围为88～l08 MHz，属于 超短波波段。由于它只能在空间直线传播， 因此它的传播距离较近。
来声音真实程度的能力。 ❖ 5、输出功率：输出功率是指收音机输送给扬声器
的音频信号的功率
收音机原理课件
收音机的正确使用
❖ 1．正确使用电源 ❖ 2．选好收听波段 ❖ 3．正确使用天线 ❖ 4．调节调谐旋钮 ❖ 5．正确使用音量调节旋钮
收音机原理课件
调幅收音机的原理
❖ 矿石收音机
最早的收音机，也是最简单的收音机形式。 只使用一个线圈（自己绕制，相当于调谐电路）
《FM收音机》PPT课件
这两个信号的乘积为
usuL UsUL cost cosLt
1 2
U sU L
cos
t[cos(L
c
)t
cos(L
c
)t]
u1 U1 cost cos1t
本振为单一频率信号,其频谱为 FL(ω)=π［δ(ω-ωc)+δ(ω+ωc)］
输入信号为己调波,其频谱为Fs(ω),则
Fo ( )
1
2
Fs ( ) FL ( )
相关课程的建议。
参考书目
• 模拟电子技术基础
康华光
• 模拟电子技术基础
童诗白
• 电子技术导论
沈尚贤
• 通信电子线路 高如云
• 高频电路
沈伟慈
2、无线电广播概述
话 筒
音频 放大器
调制器
变频器
激励放大
输出功 率放大
载波 振荡器
天线开关
扬 声 器
音频 放大器
解调器
中频放大 与滤波
混频器
高频放大
本地 振荡器
于高频正弦波的峰值,即Uo≈Um)。 (3)二极管电流iD包含平均分量(此种情况为直流分
量)Iav及高频分量。
uC(t)
0
t
(a) Uo(t)
0
t
(b)
图6 输入为AM信号时检波器的输出波形图
3.2 调频收音机
1、调频收音机的结构和工作原理
输入 回路
高放
混频
中放
鉴频
前置 低放
功放
本振
AGC
鉴频电路原理
调角
调频：高频振荡的瞬时频率随调制信号的
大小线性的改变。 调相：高频振荡的瞬时相位随调制信号的
usuL UsUL cost cosLt
1 2
U sU L
cos
t[cos(L
c
)t
cos(L
c
)t]
u1 U1 cost cos1t
本振为单一频率信号,其频谱为 FL(ω)=π［δ(ω-ωc)+δ(ω+ωc)］
输入信号为己调波,其频谱为Fs(ω),则
Fo ( )
1
2
Fs ( ) FL ( )
相关课程的建议。
参考书目
• 模拟电子技术基础
康华光
• 模拟电子技术基础
童诗白
• 电子技术导论
沈尚贤
• 通信电子线路 高如云
• 高频电路
沈伟慈
2、无线电广播概述
话 筒
音频 放大器
调制器
变频器
激励放大
输出功 率放大
载波 振荡器
天线开关
扬 声 器
音频 放大器
解调器
中频放大 与滤波
混频器
高频放大
本地 振荡器
于高频正弦波的峰值,即Uo≈Um)。 (3)二极管电流iD包含平均分量(此种情况为直流分
量)Iav及高频分量。
uC(t)
0
t
(a) Uo(t)
0
t
(b)
图6 输入为AM信号时检波器的输出波形图
3.2 调频收音机
1、调频收音机的结构和工作原理
输入 回路
高放
混频
中放
鉴频
前置 低放
功放
本振
AGC
鉴频电路原理
调角
调频：高频振荡的瞬时频率随调制信号的
大小线性的改变。 调相：高频振荡的瞬时相位随调制信号的
FM收音机制作设计报告PPT课件
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
实训要求
• 了解收音机的工作原理。
• 1.FM 信号输入 2.本振调谐电路 3.中频放大. 限幅与鉴频 4.耳机放大电路。
• 了解基本电子元器件基本性能及参数
• 组装一个ZX2031微型贴片收音机，主要技 术指标要求 接受频率 87~108MHz 电源范 围1.8~3.5V 充电电池1.2v和一次性电池 （1.5v)都可以工作。
实训设备、工具及元件
• 1.电烙铁; 外热式电烙铁 • 工具 ；螺丝刀，镊子，小钳子等 • 电池 ；两节，电压 5v • 电源外壳、电路板、各种导线、各种元器
件。 • 焊锡丝 ；需要熔点低，焊接牢固，焊点光
பைடு நூலகம்亮美丽。
安装步骤
• 1.技术准备 了解SMT的基本知识 1.SMC及 SMD特点及安装要求 2.SMB设计及检验 3.SMT工艺过程 4.再流焊工艺及设备
• (2)测总电流 • 1.检查无误后将电源线焊到电池片上。 • 2.在电位器开关断开的状态下装入电池。 • 插入耳机 • 用万用表200mA（数字表）或50mA档（指针表）跨接在
开关两端测电流，用指针表时注意表笔极性，正常电流为 7~30mA(与电源电压有关）并且LED正常点亮。
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
• 检查元器件是否缺少或者参数不对 • 检测元器件的好坏，并认真观察PCB板，
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
实训要求
• 了解收音机的工作原理。
• 1.FM 信号输入 2.本振调谐电路 3.中频放大. 限幅与鉴频 4.耳机放大电路。
• 了解基本电子元器件基本性能及参数
• 组装一个ZX2031微型贴片收音机，主要技 术指标要求 接受频率 87~108MHz 电源范 围1.8~3.5V 充电电池1.2v和一次性电池 （1.5v)都可以工作。
实训设备、工具及元件
• 1.电烙铁; 外热式电烙铁 • 工具 ；螺丝刀，镊子，小钳子等 • 电池 ；两节，电压 5v • 电源外壳、电路板、各种导线、各种元器
件。 • 焊锡丝 ；需要熔点低，焊接牢固，焊点光
பைடு நூலகம்亮美丽。
安装步骤
• 1.技术准备 了解SMT的基本知识 1.SMC及 SMD特点及安装要求 2.SMB设计及检验 3.SMT工艺过程 4.再流焊工艺及设备
• (2)测总电流 • 1.检查无误后将电源线焊到电池片上。 • 2.在电位器开关断开的状态下装入电池。 • 插入耳机 • 用万用表200mA（数字表）或50mA档（指针表）跨接在
开关两端测电流，用指针表时注意表笔极性，正常电流为 7~30mA(与电源电压有关）并且LED正常点亮。
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
• 检查元器件是否缺少或者参数不对 • 检测元器件的好坏，并认真观察PCB板，
《收音机的工作原理》课件
它通常采用陶瓷滤波器或声表 面波滤波器来滤除不需要的频 率成分，提高信号的纯度。
中频放大器的输出信号被送至 检波器进行解调，还原出原始
的音频信号。
检波器通常采用二极管或晶体 管实现，通过检测中频信号的 幅度变化来还原音频信号。
04
收音机的接收性能与优化
收音机的灵敏度与选择性
灵敏度
收音机接收微弱无线电信号的能力， 通常以能接收的最小信号强度表示。
选择性
收音机选择所需信号并抑制无用信号 的能力，确保接收质量。
收音机的抗干扰能力
抗噪声干扰
收音机抵抗环境噪声和其他无线电干扰的能力，影响信号清晰度。
抗镜像干扰
收音机抵抗镜像频率干扰的能力，避免信号混淆和失真。
收音机的音质优化与改善
音频动态范围
收音机处理强弱不同信号的能力，确保声音的自然和清晰。
音频失真
无线电波的传播与接收
无线电波的传播
无线电波是一种电磁波，能够在空间中传播，不受地形、障碍物等因素的限制 。收音机通过接收天线接收无线电波。
无线电波的接收
收音机通过接收天线接收无线电波，然后经过一系列处理，将信号还原成声音 。
调频与调幅技术
调频技术
调频技术是通过改变无线电波的频率来传递信息。收音机在 接收调频广播时，通过解调技术将信号还原成声音。
。
干燥存放
收音机应存放在干燥的 环境中，避免潮湿和霉
变。
收音机常见故ห้องสมุดไป่ตู้及排查方法
01
02
03
04
没有声音
检查电源是否正常、音量调节 是否合适、扬声器是否损坏等
。
接收信号弱
检查天线是否松动或损坏、收 音机位置是否合适等。
《FM收音机组装》幻灯片
➢ 低频收不到台：5N电感偏小，应缩小电感间距增大电感量。 ➢ 高频收不到台：5N电感偏大，应拉大电感间距减小电感量。 ➢ 上盖后收不到台：器件有虚焊，管脚留的太长。 ➢ 按搜索按钮时电源短路：是按钮上的金属局部和短接线J2相碰。
调试案例
❖ 案例1：没有任何反响〔一点声音都没有〕。 ❖ 原 因：磁环电感虚焊，没有焊好。 ❖ 案例2：噪音比较大，能收到电台，但电台的声音比较小。 ❖ 原 因：既然噪音比较大就不会是电位器或三极管的问题，
ＦＭ收音机调试方法
➢ 无声：①电源正负极接反；②磁环电感虚焊； ③耳机插座无焊盘的一脚 和附近的色环电感的一脚短路；④SC1088的2脚和电源正极短路；⑤贴片 三极管NPN和PNP正好贴反；⑥NPN三极管V4的B和C〔电源负极〕短路； ⑦ 82p 电容右边的引脚与经过它中间的线〔从电阻到发光二极管〕短路。
最后换了个芯片后故障排除，一切正常。 ❖ 案例3：磁环电感和电位器都正常，就是没有声音。 ❖ 原 因：把两个贴片三极管〔分别是NPN和PNP〕贴反了。 ❖ 案例4：时而有点反响，声音很小，收不到电台信号。 ❖ 原 因：82P贴片电容一端没有焊好。 ❖ 案例5：有台，但噪音很大。 ❖ 原 因：C6(332)贴片电容贴错了。 ❖ 案例6：有噪音无台，贴片、芯片、电路均没问题。 ❖ 原 因：变容二极管性能不好了，换一个即可。
２、电位器、耳机插座、两个按钮都要紧贴电路板放置； ３、指示灯要注意高度〔用前面板比试一下〕和正负极性； ４、电解电容要卧式焊接〔注意正负极〕； ５、耳机插座要紧贴电路板插到位，焊接时间尽量短〔否那么易变
形〕，无焊盘的一脚不焊；［焊接时也可先插入耳机再焊］ ６、５Ｎ、８Ｎ的电感要先刮干净〔去氧化膜〕后再焊； ７、磁环电感先直接镀锡(不要刮)后再焊〔注意导线不要太长〕； ８、指示灯、电解电容、变容二极管要注意正负极性。
调试案例
❖ 案例1：没有任何反响〔一点声音都没有〕。 ❖ 原 因：磁环电感虚焊，没有焊好。 ❖ 案例2：噪音比较大，能收到电台，但电台的声音比较小。 ❖ 原 因：既然噪音比较大就不会是电位器或三极管的问题，
ＦＭ收音机调试方法
➢ 无声：①电源正负极接反；②磁环电感虚焊； ③耳机插座无焊盘的一脚 和附近的色环电感的一脚短路；④SC1088的2脚和电源正极短路；⑤贴片 三极管NPN和PNP正好贴反；⑥NPN三极管V4的B和C〔电源负极〕短路； ⑦ 82p 电容右边的引脚与经过它中间的线〔从电阻到发光二极管〕短路。
最后换了个芯片后故障排除，一切正常。 ❖ 案例3：磁环电感和电位器都正常，就是没有声音。 ❖ 原 因：把两个贴片三极管〔分别是NPN和PNP〕贴反了。 ❖ 案例4：时而有点反响，声音很小，收不到电台信号。 ❖ 原 因：82P贴片电容一端没有焊好。 ❖ 案例5：有台，但噪音很大。 ❖ 原 因：C6(332)贴片电容贴错了。 ❖ 案例6：有噪音无台，贴片、芯片、电路均没问题。 ❖ 原 因：变容二极管性能不好了，换一个即可。
２、电位器、耳机插座、两个按钮都要紧贴电路板放置； ３、指示灯要注意高度〔用前面板比试一下〕和正负极性； ４、电解电容要卧式焊接〔注意正负极〕； ５、耳机插座要紧贴电路板插到位，焊接时间尽量短〔否那么易变
形〕，无焊盘的一脚不焊；［焊接时也可先插入耳机再焊］ ６、５Ｎ、８Ｎ的电感要先刮干净〔去氧化膜〕后再焊； ７、磁环电感先直接镀锡(不要刮)后再焊〔注意导线不要太长〕； ８、指示灯、电解电容、变容二极管要注意正负极性。
