超纯水设备制水工艺及详细技术方案
超纯水设备设计方案与工艺流程资料课件
超纯水设备设计采用石英砂多介质过滤器，主要目的是 去除源水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20 m以上对人体有害的物质，系统可以自动(手动)进行反冲洗，正 冲洗等一系列操作。
可有效延长反渗透膜的使用寿命，并可进行智能化树脂再生。
4、第四级预处理系统：采用5um孔径精密过滤器，使水得
到进一步的净化，使水的浊度和色度达到优化。保证RO系统进
水条件要求，保证设备的产水质量，延长设备的使用寿命。
超纯水设备设计方案与工艺流程资料
4
2、第二级预处理系统：采用果壳活性碳过滤器，目的是为
了去除水中的色素、异味、生化有机物、降低水的余氯值及农
药污染和其他对人体有害的污染物。系统可以自动(手动)进行反
冲洗，正冲洗等一系列操作。
3、第三级预处理系统：采用阳树脂对水进行软化，主要是
降低水的硬度，去除水中的钙、镁离子(形成水垢的主要成分)，
超纯水设备设计方案与工艺流程资料
1
源水：城市自来水、地下水(需要检测水样)、进水压 力>0.3MPa，进水电导率<800us/cm;进水电导率 >800us/cm时，建议使用双级反渗透。
1、设计参数：100升/天到50吨每天
2、出水标准：国家一级或二级电子用超纯水标准
超纯水设备设计方案与工艺流程资料
2
采用反渗透加去离子方法：源水箱→源水增压泵→多 介质过滤器→活性碳过滤器→阳树脂软化器→精密过 滤器→一级RO反渗透纯水系统→中间水箱→增压泵→ 一级混床→二级精混床→微滤器→用水点
edi超纯水设备制作工艺
edi超纯水设备制作工艺EDI超纯水设备是一种高纯度水处理设备，其工艺是利用电化学反应原理，通过阴/阳离子交换膜的作用、电势力驱动、离子分离等多重步骤，将水中的离子和杂质去除，生产出极佳的高纯度水。
制作EDi超纯水设备首先要进行原水处理，也就是水源的预处理。
一般来说，原水处理的标准要根据最终使用的水质决定，以保证出水质量的稳定性和一致性。
原水预处理的步骤包括混凝、沉淀、过滤、活性炭吸附、反渗透等过程。
接下来，需要进行离子交换静态混合，它是基于阴/阳离子交换原理和电荷原则进行的。
水经过阴阳离子交换树脂的过滤，可去除残留的阴离子和阳离子污染物，提高水的质量。
然后，进行电去离子，该步骤是整个EDI设备的核心部分。
电去离子相当于一个具有较小孔径的离子交换膜，通过交换膜的作用，水中的离子被分离成两部分，正离子被吸附在阴离子交换层上，负离子被吸附在阳离子交换层上，两个反应相互重复进行，不断驱动以达到去离子的效果。
其间如果出现严重的闪耀放电等工作失误，需要进行维护或保养。
最后，进行在线TOC监测和红外线消毒两道工序，确保产出水的高纯度、优质、安全。
TOC（total organic carbon）是指水中有机碳总量，通过在线测量，对生产的高纯水进行监测，以确保该水无机有机杂质偏低，质量稳定。
红外线消毒可以用尤里龙灯或紫外线消毒等方法进行，这些都是非化学消毒手段，无二次污染，确保产水的无菌性。
整个EDI超纯水设备制作工艺复杂，其中每一个步骤都至关重要。
通过不断优化设备的工艺流程、技术创新和设备改进，构建出更加稳定、可靠的超纯水设备，为实际应用提供了保障。
超纯水制备工艺
超纯水制备工艺超纯水是指经过多重净化和处理后，几乎不含任何杂质的水。
其制备工艺是一项非常复杂的过程，需要经过多个步骤和设备的协同作用，以确保最终获得高纯度的水。
超纯水的制备需要从原水中去除各种固体颗粒和悬浮物。
这一步骤通常通过预处理设备，如过滤器和沉淀池来完成。
过滤器能够有效地去除大部分固体颗粒，而沉淀池则可将较大的悬浮物沉淀至底部。
接下来，超纯水的制备需要去除水中的溶解性无机盐和有机物。
这一步骤通常采用离子交换器和活性炭过滤器来完成。
离子交换器能够去除水中的钠、钙、镁等离子，而活性炭过滤器则可去除水中的有机物和部分溶解性无机盐。
然后，超纯水的制备需要进一步去除水中的微量离子和有机物。
为此，通常需要采用反渗透膜和电离交换树脂等设备。
反渗透膜能够通过半透膜的作用，将水中的溶质和溶剂分离，从而实现对微量离子和有机物的去除。
而电离交换树脂则可以选择性地去除水中的特定离子。
超纯水的制备还需要进行最终的精处理，以确保水的质量达到超纯级别。
这一步骤通常采用电极深度处理和臭氧消毒等手段。
电极深度处理能够通过电解的方式去除水中的细菌和微生物，而臭氧消毒则可以消除水中的异味和杂质。
总的来说，超纯水的制备工艺涉及到多个步骤和设备，每个步骤都起着关键的作用。
通过预处理、离子交换、反渗透和精处理等步骤的有机组合，可以有效地去除水中的固体颗粒、溶解性无机盐、有机物和微量离子，从而获得高纯度的超纯水。
需要注意的是，在超纯水制备工艺中，设备的选型和使用条件非常重要。
不同的设备具有不同的工作原理和适用范围，正确选择和操作设备可以提高超纯水的制备效果。
此外，对于超纯水的储存和输送也需要采取相应的措施，以确保超纯水的质量不受污染。
超纯水在许多领域都有广泛的应用，例如电子、制药、化工等行业。
在这些领域中，超纯水的纯度对产品的质量和性能有着重要的影响。
因此，超纯水的制备工艺的研究和优化对于提高产品的质量和竞争力具有重要意义。
超纯水处理原理,工艺及技术简介
超纯水处理原理, 工艺流程及技术简介1.超纯水制备原理威立雅实验室超纯水器通常由原水预处理系统、反渗透纯化系统、超纯化后处理系统三部分组成。
预处理的目的主要是使原水达到反渗透膜分离组件的进水要求，保证反渗透纯化系统的稳定运行。
反渗透膜系统是一次性去除原水中98%以上离子、有机物及100%微生物(理论上)最经济高效的纯化方法。
超纯化后处理系统通过多种集成技术进一步去除反渗透纯水中尚存的微量离子、有机物等杂质，以满足不同用途的最终水质指标要求。
2.原水预处理系统预处理系统通常由聚丙烯纤维(PP)过滤器和活性炭(AC)过滤器组成。
对硬度较高的原水还需加装软化树脂过滤器。
PP滤芯可高效去除原水中5μm以上的机械颗粒杂质、铁锈及大的胶状物等污染物，保护后续过滤器，其特点是纳污量大, 价格低廉。
AC活性炭滤芯可高效吸附原水中余氯和部分有机物、胶体，保护聚酰胺反渗透复合膜免遭余氯氧化。
软化树脂可脱除原水中大部分钙镁离子，防止后续RO膜表面结垢堵塞，提高水的回收率。
3.反渗透纯化系统反渗透(Reverse Osmosis，简称RO)是以压力差为推动力的一种高新膜分离技术，具有一次分离度高、无相变、简单高效的特点。
反渗透膜“孔径”已小至纳米(1nm=10-9m)，在扫描电镜下无法看到表面任何“过滤”小孔。
在高于原水渗透压的操作压力下，水分子可反渗透通过RO半透膜，产出纯水，而原水中的大量无机离子、有机物、胶体、微生物、热原等被RO膜截留。
通常当原水电导率<200μS/cm时，一级RO纯水电导率≤5μs/cm，符合实验室三级用水标准。
对于原水电导率高的地区，为节省后续混床离子交换树脂更换成本，提高纯水水质，客户可考虑选择二级反渗透纯化系统，二级RO纯水电导率约1~5μS/cm，与原水水质有关。
4.超纯化后处理系统①混床离子交换纯化柱混床离子交换纯化柱由阴离子交换树脂和阳离子交换树脂按比例混合而成。
阳离子交换树脂用其H+交换去除水中的阳离子，阴离子交换树脂用其OH-交换去除水中的阴离子，在混床树脂中被交换出来的H+和OH-结合生成H2O，因此混床离子交换纯化柱可用来深度去除RO纯水中尚存的微量离子。
反渗透法超纯水制造技术与反渗透超纯水设备工艺介绍
反渗透法超纯水制造技术与反渗透超纯水设备工艺介绍反渗透法是一种通过半透膜将水中溶质与溶剂分离的技术。
在超纯水制造中，反渗透法是一种常用的方法，可以去除水中的溶解性离子、微生物、有机物和颗粒悬浮物，从而制造出高纯度的水。
反渗透超纯水制造技术主要包括以下几个步骤：1.预处理：此步骤用于去除水中的悬浮物、气体和其他大颗粒物质。
通常采用沉淀、过滤、搅拌等方式进行预处理。
2.进料水泵：进料水泵将预处理后的水输送到反渗透装置中，提供足够的动力将水推向反渗透膜。
3.压力容器：压力容器是反渗透膜的主要组成部分，用于过滤水中的溶质。
反渗透膜通常由多层薄膜堆叠而成，其中有孔的层称为薄膜，其主要作用是过滤水中的溶质。
而固态的层则防止膜堆结构的破裂和变形。
4.压力泵：压力泵提供足够的压力来推动进料水通过反渗透膜，从而分离溶质和溶剂。
5.收集和储存：通过反渗透膜分离后得到的超纯水，会通过管道进行收集和储存。
反渗透超纯水设备工艺主要包括以下几个方面：1.设备选择：根据实际需求选择合适的反渗透超纯水设备，包括容量、过滤效果和适用范围等。
2.设备安装：设备安装需要考虑到设计空间、管道布局和电气布线等因素，确保设备的正常运行和维护。
3.操作维护：反渗透超纯水设备需要定期进行操作和维护，包括清洗膜组件、更换滤芯、监测水质和控制设备运行等。
4.后处理设备：部分应用中，特别是在一些实验室和制药工业中，还需要配备一些后处理设备，如去除残留气体的脱气器、杀菌器等。
5.质量控制：质量控制非常重要，通过检测超纯水中的离子浓度、微生物、颗粒物等指标，确保超纯水的质量符合要求。
总之，反渗透法超纯水制造技术和反渗透超纯水设备工艺的介绍主要包括预处理、进料水泵、压力容器、压力泵、收集和储存等步骤，同时要选择适合的设备、进行正确的安装和操作维护，并对水质进行质量控制，以生产出高纯度的超纯水。

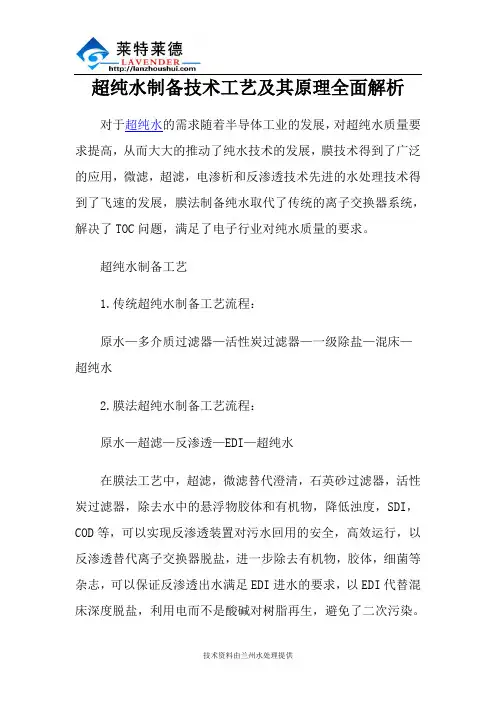

超纯水制备技术工艺及其原理全面解析
超纯水制备技术工艺及其原理全面解析对于超纯水的需求随着半导体工业的发展，对超纯水质量要求提高，从而大大的推动了纯水技术的发展，膜技术得到了广泛的应用，微滤，超滤，电渗析和反渗透技术先进的水处理技术得到了飞速的发展，膜法制备纯水取代了传统的离子交换器系统，解决了TOC问题，满足了电子行业对纯水质量的要求。
超纯水制备工艺1.传统超纯水制备工艺流程：原水—多介质过滤器—活性炭过滤器—一级除盐—混床—超纯水2.膜法超纯水制备工艺流程：原水—超滤—反渗透—EDI—超纯水在膜法工艺中，超滤，微滤替代澄清，石英砂过滤器，活性炭过滤器，除去水中的悬浮物胶体和有机物，降低浊度，SDI，COD等，可以实现反渗透装置对污水回用的安全，高效运行，以反渗透替代离子交换器脱盐，进一步除去有机物，胶体，细菌等杂志，可以保证反渗透出水满足EDI进水的要求，以EDI代替混床深度脱盐，利用电而不是酸碱对树脂再生，避免了二次污染。
原水水质概论水中的杂质按存在的形态的不同可以分为悬浮物，胶体和溶解性固体三种，其中固体含量用总固体量作为指标，把一定量水样在105-110°烘箱中烘干到恒重，所得的重量及为总固含量。
第一类是悬浮物物指悬浮于水中的物质，颗粒直径在10-4mm 以上，如泥沙，粘土，动植物残骸，微生物，有机物，藻类等第二类是胶体，指水中带电荷的胶体为例，颗粒直径在10-5mm之间，胶体颗粒是许多分子或离子集合体，这种细小颗粒具有较大的比表面积，从而使他具有特殊的吸附能力，而被吸附的物质往往是水中的离子，因此胶体颗粒带有一定的电荷，如硅铁铝化合物及一些高分子有机物如腐殖质等，也有一些在此粒径范围的细菌，病毒等。
第三类是溶解物，只被水所溶解的，分子或离子状态的溶质或气体如氯化物，硫酸盐等。
悬浮物和胶体是使天然水产生浑浊的主要原因。
原水的预处理反渗透因为膜材料及元件的关系，对进水水质有一定的要求，预处理解决的问题是赌赛，结构，污染和波坏，堵塞时指水中的颗粒，悬浮物，胶体，铁氧化物沉淀等堵塞膜元件的流道，结垢是指难溶盐在浓水侧浓缩厚结晶析出，可预先除去或加阻垢剂。
超纯水的制备及检测技术
超纯水的制备及检测技术超纯水是指除去所有杂质和离子的水，其纯度高于一般纯净水。
在许多领域，如电子、制药、化工等，超纯水被广泛应用。
本文将以超纯水的制备及检测技术为主题，介绍超纯水的制备方法和常用的检测技术。
一、超纯水的制备方法1.反渗透法反渗透法是目前制备超纯水最常用的方法之一。
它通过半透膜将水中的离子和杂质分离出去，从而得到纯净的水。
反渗透设备通常由预处理系统、反渗透系统和后处理系统组成。
预处理系统用于去除水中的悬浮物、胶体、有机物等杂质；反渗透系统采用高压将水通过半透膜，将离子、溶解性无机物和有机物等分离出去；后处理系统用于进一步去除残留的离子和杂质，以获得最终的超纯水。
2.电离交换法电离交换法是利用离子交换树脂将水中的离子和杂质去除的方法。
离子交换树脂具有特定的化学性质，能够吸附水中的离子，并释放出等量的其他离子。
该方法可以去除水中的阳离子和阴离子，得到纯净的水。
电离交换法制备超纯水的设备主要由离子交换柱、再生柱和混床柱组成。
离子交换柱用于去除水中的阳离子或阴离子；再生柱用于对交换柱进行再生，使其恢复吸附能力；混床柱用于进一步去除残留的离子和杂质。
二、超纯水的检测技术1.电导率检测法电导率是电解质溶液导电能力的度量，也是评价水的纯度的重要指标之一。
超纯水由于几乎没有离子存在，因此具有极低的电导率。
电导率检测法通过测量水溶液的电导率来判断超纯水的纯度。
常用的电导率检测仪器有电导率计，通过测量电导池两端的电压和电流，计算出电导率值。
电导率值越低，表示水的纯度越高。
2.总有机碳检测法总有机碳（TOC）是指水中所有有机物的总含量。
超纯水中的有机物含量非常低，因此测量TOC可以评价超纯水的纯度。
常用的TOC检测仪器有氧化炉-红外检测器法和紫外光氧化法。
氧化炉-红外检测器法通过将水样中的有机物氧化为二氧化碳，并利用红外检测器测量产生的二氧化碳含量来计算TOC值。
紫外光氧化法则是通过紫外光照射水样，将有机物氧化为二氧化碳，再用红外检测器测量二氧化碳含量。
超纯水处理设备三种工艺
超纯水处理设备三种工艺超纯水处理设备作为现今流行的超纯水制备设备，其有点如下：1、无需酸碱再生：在混床中树脂需要用化学药品酸碱再生，而EDI则消除了这些有害物质的处理和繁重的工作。
保护了环境。
2、连续、简单的操作：在混床中由于每次再生和水质量的变化，使操作过程变得复杂，而EDI的产水过程是稳定的连续的，产水水质是恒定的，没有复杂的操作程序，操作大大简便化。
3、降低了安装的要求：EDI系统与相当处理水量的混床相比，有较不的体积，它采用积木式结构，可依据场地的高度和窨灵活地构造。
模块化的设计，使EDI在生产工作时能方便维护。
超纯水处理设备现有工艺：预处理系统-反渗透系统-中间水箱-粗混合床-精混合床-纯水箱-纯水泵-紫外线杀菌器-抛光混床-精密过滤器-用水对象(≥18MΩ.CM)(传统工艺)预处理-反渗透-中间水箱-水泵-EDI装置-纯化水箱-纯水泵-紫外线杀菌器-抛光混床-0.2或0.5μm精密过滤器-用水对象(≥18MΩ.CM)(最新工艺)预处理-一级反渗透-加药机(PH调节)-中间水箱-第二级反渗透(正电荷反渗膜)-纯水箱-纯水泵-超纯水处理设备-紫外线杀菌器-0.2或0.5μm精密过滤器-用水对象(≥17MΩ.CM)(最新工艺) 预处理-反渗透-中间水箱-水泵-EDI装置-纯水箱-纯水泵-紫外线杀菌器-0.2或0.5μm精密过滤器-用水对象(≥15MΩ.CM)(最新工艺)预处理系统-反渗透系统-中间水箱-纯水泵-粗混合床-精混合床-紫外线杀菌器-精密过滤器-用水对象(≥15MΩ.CM)(传统工艺) 系统的运行状况如流量、压力、水质必须实时监测和控制，有关仪表可分为测量仪表和控制仪表。
超纯水处理设备简单的操作及稳定的运行，是超纯水制备流程变得更加简便，方便非专业人士的操作。
超纯水设备的先进制水工艺介绍
超纯水设备的先进制水工艺介绍莱特莱德水处置设备超纯水是美国科技界为了研制超纯材料(半导体原件材料、纳米精细陶瓷材料等)应用蒸馏、去离子化、反渗透技术或其它适当的超临界精细技术生产出来的水，这种水中除水分子(H20)外，几乎没有什么杂质、金属离子，更没有细菌、病毒、含氯二恶英等有机物。
超纯水设备的先进制水工艺介绍【纯水机和超纯水机的工作原理的区别】实验室纯水机一样采纳先进的反渗透技术制造纯水。
纯水机的工作原理是对水施加必然的压力，使水分子和离子态的矿物质元素通过反渗透膜，而溶解在水中的绝大部份无机盐(包括重金属)，有机物和细菌、病毒等无法透过反渗透膜，从而使渗透过的纯净水和无法渗透过的浓缩水严格的分开。
反渗透膜上的孔径只有微米，而病毒的直径一样有微米，一般细菌的直径有微米。
纯水机流出的水达到饮用水标准。
超纯水机是在反渗透技术的基础上，添加了离子互换和终端处置技术。
有些还有深度离子除盐、超滤和UV光氧化作用设备，出来的水水质优于国标GB/T6682-2020实验室一级用水的水质要求。
超纯水机的纯化工艺进程是如何的?天然水中常见杂质包括可溶性无机物、有机物、颗粒物、微生物、可溶性气体等。
超纯水机确实是要尽可能完全地去向这些杂质。
目前经常使用净化水质的工艺方式有蒸馏法、反渗透法、离子互换法、过滤法、吸附法、紫外氧化法等。
超纯水机一样能够将水的纯化进程大致分为4大步，预处置(低级净化)、反渗透(生产出纯水)，离子互换(可生产出Ω.cm超纯水)和终端处置(生产出符合特殊要求的超纯水)。
【超纯水的概念和区分】超纯水是美国科技界为了研制超纯材料(半导体原件材料、纳米精细陶瓷材料等)应用蒸馏、去离子化、反渗透技术或其它适当的超临界精细技术生产出来的水，这种水中除水分子(H20)外，几乎没有什么杂质、金属离子，更没有细菌、病毒、含氯二恶英等有机物。
确实是运用预处置——吸附杂质、氧化物，反渗透——在进水(浓溶液)侧施加操作压力以克服自然渗透压，当高于自然渗透压的操作压力施加于浓溶液侧时，水分子自然渗透的流动方向就会逆转，进水(浓溶液)中的水分子部份通过膜成为稀溶液侧的净化产水。
超纯水机制备超纯水的步骤
超纯水机制备超纯水的步骤
现在使用的各种超纯水机制备方法与纯化水相结合的新的科
学技术,很容易可以生产纯净的水,目前市售的纯水机是一个成功
的例子。
自来水的超纯水出来非常方便。
超纯水机会有更长的使用寿命。
超纯水机为的制备超纯水步骤大致如下:
1、原水:可用自来水或普通蒸馏水或普通的去离子水为原料,水。
2、机械过滤器:通过砂芯柱过滤板和纤维机械杂质,如铁锈和其它悬浮物等
3、活性炭过滤器:活性炭吸附剂、吸附广泛,如煤气成分的余氯等;吸附细菌以及一些过渡金属等。
氯的反渗透膜会损坏,所以应该努力固执。
4、反渗透膜过滤器:可以过滤95%的电解质和大分子化合物,包括胶体粒子和病毒等。
因为大多数离子,使离子交换柱的使用寿命大大延长。
最后一步也是超纯水机制备最重要的一个步骤，消除紫外线的流程，通过短波(紫外线照射分解水)不易被吸附的小的有机化合物,如甲醇、乙醇等,使其转变成二氧化碳和水,以减少TOC 的指标。
超纯水机最重要的技术就是反渗透技术，日常生活中我们喝干净的水是采用反渗透技术过滤净化之后的。
以便能达到要求,有利于人体饮用水身体健康。
反渗透技术已经广泛应用于食品工业多年。
用途:用于乳品生产乳清蛋白粉和浓度对牛奶来降低运输成本。
反渗透是在全球范围内为葡萄酒行业包括葡萄酒和果汁许多实践,去除污染浓度，像烟雾和酸,去除酒精。
水分蒸发,通过渗透膜将去除一些污染物，所以反渗透技术更能提现出超纯水机的优越性了。
反渗透超纯水机主要是由美国军方使用的技术，当时军事人员还在用它来提供饮用水。
现在反渗透技术已被广泛地应用于各行各业的
水。
电子工业超纯水设备的工艺和应用(精)
电子工业超纯水设备的工艺和应用一、简介超纯水是指经过处理的水，可以达到最低的离子、有机物含量，以及低微的细菌、化学物质和颗粒物质含量的水。
它是生产半导体、微电子、纳米技术、仪器仪表等高科技产品的必备原材料。
电子工业超纯水设备是用于制备超纯水的生产设备，具有杂质去除、水质稳定可靠、节能环保等优势，是高科技工业发展的关键装备之一。
二、超纯水制备工艺超纯水的制备过程主要包括预处理、反渗透、电离交换和混床处理等步骤。
1. 预处理超纯水的预处理过程是指将自来水、地下水等作为原水，经过过滤、消毒、脱氯、软化等物理化学处理，去除有机和无机物质等杂质。
这一步骤是超纯水制备的前置步骤，对后续处理质量具有重要的影响。
2. 反渗透反渗透是一种常见的分离技术，主要是利用半透膜的物理性质，将水和溶质分离开来。
在超纯水的制备过程中，反渗透技术可以去除水中大部分的离子、杂质、有机和无机物质。
同时，反渗透膜的使用也降低了后续电离交换工艺的使用量，减少了成本。
3. 电离交换电离交换技术是一种用于除去小分子离子的工艺，通过在离子交换树脂中通入交换剂，使得溶液中的正离子和负离子与树脂上的交换剂发生置换作用。
在电离交换的过程中，不同种类的离子会被吸附或释放，因此可以通过电离交换技术去除水中难以被其他技术去除的溶质。
在电离交换的过程中，通常会使用氢型和氢氧型的交换树脂，分别去除阳离子和阴离子。
4. 混床处理混床处理是一种将阳离子和阴离子交换树脂混合使用的工艺，同时去除水中残留的溶质物。
当阳离子交换树脂和阴离子交换树脂混合使用时，可以形成一个混床，水通过混床会被过滤、降低电导率，提高水的纯度。
三、应用超纯水在现代电子工业中应用广泛，主要用于以下几个方面：1. 半导体生产超纯水是半导体制造过程中无可替代的物质，它作为半导体芯片加工的溶剂和清洗剂、掺杂剂的稀释剂，确保芯片制作过程中的无尘、无细菌、无离子、无有机物等严苛要求，保证器件的性能、可靠性和寿命。
「超纯水设备的先进制水工艺介绍」
「超纯水设备的先进制水工艺介绍」超纯水设备是一种利用特殊工艺制取出极低离子浓度和溶解固体重量，几乎纯净的水的设备。
其用途广泛，包括半导体生产、医药制造、化工实验等领域。
下面将介绍超纯水设备的先进制水工艺。
超纯水设备的制水工艺主要包括原水处理、预处理、反渗透、电离交换和精制等步骤。
首先是原水处理。
原水处理是超纯水设备制水工艺的第一步，其目的是去除原水中的可溶性和非可溶性的杂质。
可溶性杂质包括有机物、无机盐和重金属离子等，非可溶性杂质主要是悬浮物和胶体颗粒。
常见的原水处理方法包括活性炭吸附、混凝沉淀、滤过和臭氧氧化等，以尽量去除原水中的有机和无机杂质。
接下来是预处理。
预处理是为了进一步去除原水中的悬浮物和溶解有机物等杂质。
预处理通常包括砂滤、活性炭吸附过滤、精密过滤和臭氧消毒等步骤。
砂滤是通过多层不同粒径的石英砂过滤杂质，活性炭吸附过滤则是利用活性炭对溶解有机物进行吸附。
精密过滤是利用超细滤芯对微小颗粒进行过滤，臭氧消毒则是利用臭氧氧化和杀灭水中的细菌和病毒。
接着是反渗透。
反渗透是超纯水设备中最为关键的一步，其主要通过利用高压将原水中的溶解物质逆向渗透，达到去除溶解固体的目的。
反渗透主要依赖于半透膜，通过将原水通过半透膜时，溶解固体无法通过而被截留在膜外，从而得到纯净的水。
反渗透的核心设备是反渗透膜组件，其膜孔径一般在0.01微米左右，能有效截留大部分溶解固体和细菌等物质。
然后是电离交换。
电离交换是超纯水设备中的又一重要工艺步骤，其主要目的是进一步降低水中的离子浓度，达到超纯水的要求。
电离交换是通过阴阳离子交换树脂对水中的阳离子和阴离子进行去除或交换。
阳离子交换树脂能够去除水中的钠、钙、镁等阳离子，而阴离子交换树脂则可以去除水中的硝酸盐、氯化物等阴离子。
通过电离交换工艺，可以有效去除水中的离子，提高水的纯度。
最后是精制。
精制工艺是为了进一步提高水的纯度和去除残余的微量溶解固体。
常用的精制工艺包括混床、深度处理和紫外线杀菌等。
超纯水技术过程
超纯水技术过程1. 引言超纯水技术是一种用于制备高纯度水的工艺，广泛应用于电子、光电、制药、化工等领域。
它通过去除水中的杂质和离子，使得水达到极高的纯度，从而满足各种特殊工艺对水质的要求。
本文将详细介绍超纯水技术的过程和相关设备。
2. 超纯水技术过程超纯水技术主要包括预处理、反渗透、电离交换和混床等步骤。
下面将逐一介绍每个步骤的原理和操作。
2.1 预处理预处理是超纯水技术的第一步，其目的是去除原水中的悬浮物、胶体物质、有机物和部分无机盐等杂质。
常见的预处理方法包括沉淀、过滤和活性炭吸附等。
2.1.1 沉淀沉淀是利用重力作用使固体颗粒从悬浮液中沉降下来的方法。
常见的沉淀剂有铁盐、铝盐等。
在沉淀过程中，杂质颗粒会与沉淀剂发生凝聚，形成较大的颗粒，从而易于沉降。
2.1.2 过滤过滤是利用过滤介质（如砂子、活性炭等）对悬浮物进行拦截的方法。
通过选择合适的过滤介质和控制过滤速度，可以有效去除悬浮物和胶体物质。
2.1.3 活性炭吸附活性炭吸附是利用活性炭对有机物和部分无机盐进行吸附的方法。
活性炭具有较大的比表面积和孔隙结构，能够吸附水中的有机物和部分溶解性无机盐。
2.2 反渗透反渗透是超纯水技术中最常用的一种方法，其原理是利用半透膜将水分子从溶液中分离出来。
反渗透设备通常由压力容器、半透膜和压力泵组成。
在反渗透过程中，原水被加压送入压力容器内，经过半透膜后变为两部分：一个是富含溶质的浓水，另一个是几乎不含溶质的纯水。
通过调节压力和流速，可以控制反渗透膜对溶质的截留率，从而实现对溶质的去除。
2.3 电离交换电离交换是利用树脂对水中离子进行选择性吸附和交换的过程。
树脂通常是一种高分子化合物，具有许多可交换离子基团。
在电离交换设备中，水通过树脂床层时，正、负离子与树脂上的交换基团发生吸附和释放反应。
通过选择合适的树脂和控制操作条件，可以实现对水中特定离子（如钠、钙、镁等）的去除或富集。
2.4 混床混床是将阳离子交换器和阴离子交换器结合在一起使用的方法。
edi超纯水设备制作工艺
edi超纯水设备制作工艺超纯水设备是一种能够去除水中杂质、微生物和离子等物质的高纯度水制备设备。
它通常应用于电子、光伏、半导体、医药等行业中，以满足对水质要求非常高的生产和实验需求。
超纯水的制备工艺非常重要，其设备制作工艺需要严格控制各个环节的参数和流程，以确保最终产出的水质符合要求。
本文将从超纯水设备的工艺流程、主要设备制作过程和关键工艺参数等方面进行详细介绍。
一、超纯水设备的工艺流程超纯水设备的工艺流程通常包括原水处理、预处理、反渗透膜分离、超纯化、储水等主要环节。
下面将对这些环节进行详细介绍。
1.原水处理超纯水制备的第一步是原水处理，主要是去除水中的大颗粒杂质、悬浮物和有机物。
通常采用过滤器或沉淀器进行处理，以确保进入后续处理环节的水质较为清洁。
2.预处理预处理是为了进一步去除水中的杂质和溶解固体，通常采用活性炭吸附、离子交换树脂吸附等方法进行处理，以提高水的纯度和稳定性。
3.反渗透膜分离反渗透膜分离是超纯水制备的关键步骤，通过高压将水推入反渗透膜，将水中的离子、微生物和有机物等有害物质分离出去，从而得到较为纯净的水。
4.超纯化超纯化是在反渗透膜分离后进一步提高水质的过程，主要是通过电离交换树脂的吸附和再生、混床交换器的处理等手段，获得极高纯度的水。
5.储水储水是最后一步，目的是将处理好的超纯水进行储存，以备后续使用。
需要注意的是，储水容器和管道系统要求无菌和无污染，以确保水质不受污染。
二、超纯水设备的制作工艺超纯水设备的制作工艺主要包括设备选型、组装、调试和检验等环节。
下面将对每个环节进行详细介绍。
1.设备选型超纯水设备的选型是非常重要的，需要根据生产需求、水源水质、所需水质等因素进行选择。
一般来说，要考虑设备的适用性、性能稳定性、维护保养成本等因素进行选择。
2.组装组装是超纯水设备制作的重要环节，需要将各个组件按照设计图纸和要求进行组装，保证各个部件之间的连接紧密可靠，不漏水不泄气。
3.调试设备组装完成后，需要进行调试，检查整个系统的运行情况，保证设备正常工作。
超纯水方案
超纯水方案超纯水方案简介超纯水是指除去一切杂质、离子和微生物的水，其纯度高达99.99%以上，具有广泛的应用领域。
本文将介绍超纯水的定义、用途、制备方法以及相关设备。
定义超纯水是水中除去所有杂质、离子和微生物后的产物。
其纯度高，可用于很多高纯度水的应用，如实验室研究、医药制药、电子元件制造等。
用途超纯水广泛应用于以下领域：- 实验室研究：在化学、生物学等各个领域的实验室中，超纯水作为基本的实验用水，用于配制溶液、洗涤仪器、培养细胞等。
- 医药制药：在药品制造过程中，超纯水广泛应用于溶解、稀释药品原料、清洗容器、注射器等。
- 电子元件制造：超纯水在半导体和电子元件制造中扮演着重要角色，用于清洗芯片、硅片、电路板等。
- 食品加工：在食品加工过程中，超纯水可用于制作高纯度的饮料、食品加工液等。
制备方法超纯水的制备通常采用以下几种方法：1. 蒸馏法：利用水的蒸汽压与杂质的不同，将水蒸汽经过冷凝、收集，去除大部分溶解的杂质和微生物。
这种方法可以制备相对较为纯净的水，但无法去除微量离子。
2. 离子交换法：通过离子交换树脂吸附和释放离子，去除水中的离子杂质。
这种方法可以去除大部分离子，达到较高的纯度。
3. 电解法：利用电解池将水分解成氢氧离子，并收集氢氧离子，去除水中的离子和杂质。
这种方法可以制备高纯度的超纯水，纯度可达到99.99%以上。
4. 反渗透法：通过半透膜，将水分离成纯水和带有杂质的浓缩溶液，获得高纯度的水。
这种方法适用于制备大量的超纯水。
相关设备超纯水的制备需要使用专门的设备，以下是常见的超纯水设备：1. 蒸馏器：用于将水蒸馏成纯净水的设备，包括多级蒸馏器、蒸馏柱等。
2. 离子交换器：用于去除水中离子杂质的设备，包括固态离子交换树脂和浮动床离子交换器等。
3. 电解器：用于通过电解分解水得到超纯水的设备，包括电解池、电极等。
4. 反渗透器：用于通过反渗透膜分离纯净水和浓缩溶液的设备，包括反渗透膜组件、压力容器等。
edi超纯水设备方案
EDI超纯水设备方案1. 引言EDI（电离子交换）是一种常用于超纯水处理的技术，能够去除水中的离子、溶剂和有机物等杂质，从而得到高纯度、超纯水。
本文档将介绍EDI超纯水设备的方案，包括设备的工作原理、组成部分和应用范围等。
2. EDI超纯水设备工作原理EDI超纯水设备是通过电离子交换膜将水中的离子分离出去的一种高效净化技术。
其工作原理包括电离、电渗透和电去离子三个关键步骤：1.电离：电离膜在电场的作用下，将水中的盐类离子分解为带电的阳离子和阴离子。
2.电渗透：带电的离子在电场作用下通过离子交换膜，同时水分子穿过渗透膜，形成离子和水的混合溶液。
3.电去离子：混合溶液通过电场的作用，经过去离子膜进一步去除离子，从而得到纯净水。
由于EDI技术不需要再生酸碱溶液，因此避免了传统离子交换技术中再生液的使用，使设备操作更加简便和环保。
3. EDI超纯水设备组成部分EDI超纯水设备一般由以下几个主要组成部分构成：1.预处理系统：包括过滤器、活性炭吸附器和反渗透膜等。
预处理系统的作用是去除水中的悬浮物、有机物和微生物等杂质，以保护EDI设备的正常运行。
2.EDI核心部分：包括电离子交换膜组件、电渗透膜组件和电去离子膜组件等。
EDI核心部分是实现水的电离、电渗透和电去离子的关键部件，用于净化水并产生超纯水。
3.电源与控制系统：提供电压和电流给EDI核心部分，并对设备进行监测和控制。
电源与控制系统能够实现EDI设备的自动化运行和远程监控。
4.超纯水贮存和分配系统：用于储存和分配EDI产生的超纯水。
贮存和分配系统可根据需要配置不同的储水罐和管路，以满足不同用户的用水需求。
4. EDI超纯水设备的应用范围EDI超纯水设备广泛应用于以下领域：1.制药工业：在制药工艺中，高纯度水是生产优质药物和药品的基础要求。
EDI超纯水设备可以提供高纯度、无杂质的水源，为制药工业提供保障。
2.电子工业：电子芯片的制造过程对水质要求非常高，需要使用超纯水进行清洗和加工。
EDI超纯水设备的工艺说明及标准
EDI超纯水设备的工艺说明及标准EDI超纯水设备根据不同的源水水质采用不同的工艺。
一般自来水经一级反渗透系统处理后，产水电导率<10μS/cm，经二级反渗透系统后产水电导率<5μS/cm甚至更低，在反渗透系统后辅以离子交换设备或EDI设备可以制备超纯水，使电阻率达到18兆欧 (电导率=1/电阻率)。
本文主要介绍EDI水处理设备的工艺及标准。
一、技术工艺分析：1、采用RO反渗透+EDI离子交换系统相结合的成熟工艺，具有运行可靠、操作维护方便;2、与传统工艺相比具有运行稳定优点(离子交换器的再生周期大大延长)，与最新工艺相比无须再生，耗材;3、前置RO反渗透工艺技术先进，可靠。
并运用成熟的EDI工艺，使水质出水更趋于稳定安全;二、系统工艺流程预处理系统-反渗透系统-中间水箱-粗混合床-精混合床-纯水箱-纯水泵-紫外线杀菌器-抛光混床-精密过滤器-用水对象(≥18MΩ.CM)(传统工艺)三、工艺出水标准超纯化水标准、医疗生物水标准、显像管、液晶显示器用纯水水质(经验数据)集成电路PCB用纯水水质、光电技术、航空技术、半导体高晶硅制取及化合物提取国家电子级纯水标准美国SEMI协会标准四、设备特点为满足用户需要，达到符合标准的水质，尽可能地减少各级的污染，延长设备的使用寿命、降低操作人员的维护工作量。
在工艺设计上，取达国家自来水标准的水为源水，再设有介质过滤器，活性碳过滤器，钠离子软化器、精密过滤器等预处理系统、RO反渗透主机系统、离子交换混床(EDI电除盐系统)系统等。
系统中水箱均设有液位控制系统、水泵均设有压力保护装置、在线水质检测控制仪表、电气采用PLC可编程控制器，真正做到了无人职守，同时在工艺选材上采用推荐和客户要求相统一的方法，使设备与其它同类产品相比较，具有更高的性价比和设备可靠性。
实验室超纯水设备设备工艺原理
实验室超纯水设备设备工艺原理实验室超纯水设备是实验室中常用的设备，用于生产高纯度的水，尤其在高科技领域实验和生产中发挥着不可替代的作用。
本文将介绍实验室超纯水设备的工艺原理。
超纯水的定义超纯水根据不同的标准定义有所不同，但是大多数认为，其在纯度指标上应达到一定精度范围内的极限，如电阻率应该高于18兆欧，总有机碳（TOC）要小于0.1ppb。
超纯水对于高精度实验和生产工艺扮演着至关重要的角色。
超纯水的制备原理实验室超纯水设备的核心原理是蒸馏和离子交换。
原水通常使用纯化水或自来水，首先通过粗滤器过滤去除大颗粒和浮性物质，然后进入蒸馏塔进行蒸馏。
在蒸馏过程中，水被加热蒸发，随后被冷却凝结，这样就可以将一般含杂质的水蒸发掉，以获得更纯净的水。
然而，纯水通过蒸馏之后还是会残留一些杂质和离子，这些残留物质的浓度可能越来越高，会影响水的质量。
因此，需要通过离子交换技术进一步去除这些杂质和离子。
使用离子交换树脂具有去除离子杂质的能力，它能帮助将溶解在水中的离子与树脂上氢、氢氧离子置换，形成无机酸或无机盐，从而达到去除离子杂质的目的。
超纯水设备的主要组成部分实验室超纯水设备包括前处理模块（也称为前处理系统）、反渗透模块、蒸馏模块、离子交换模块和后处理模块。
在这些组成部分中，离子交换模块是确保水质的关键，因为它可以去除水中的离子杂质，大大提高了水的纯度。
前处理模块前处理模块由预处理过滤器、活性炭过滤器、射流氧化过滤器等多个成分组成，主要用于去除水中的大颗粒、胶体、有机物、溶解有机物等。
这个模块的主要目的是为了保护后面的反渗透膜，防止它被过多的杂质堵塞而影响水质。
反渗透模块反渗透模块使用反渗透膜，主要用于去除水中的无机盐和一部分有机物质。
其过程是将水通过高压泵送进反渗透膜中，膜的孔径很小，只有几纳米大小，可以过滤掉溶解在水中的离子、有机物等，而水分子则可以穿过。
蒸馏模块蒸馏模块是用于进一步提纯水质的，通过加热水将其蒸发出来，随后对蒸发出来的水进行冷凝，以取得更为纯净的纯水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超纯水设备制水工艺及详细技术方案
超纯水设备适用范围：本系统适用于树胶业清洗和生产用纯水。
工程类别：水处理系统销售、安装、服务。
系统总进水量：5m3/hr
系统产水量：2m3/hr@25℃
系统回收率：55～70%
产水水质：电导率≤0.2μs/cm@25℃
运行方式：自动运行(并具备手动操作功能)。
原水水源：自来水
原水设计温度：25℃
制水工艺：RO反渗透+EDI连续电除盐〔或IX树脂离子交换〕主要配置：
预处理系统：原水箱、原水箱液位控制器、原水进水电磁阀、原水泵、PAM计量泵、多介质过滤器、活性炭过滤器、阻垢剂计量泵、管路、阀门。
RO反渗透系统：高压泵、反渗透膜、反渗透膜壳、膜架、控制系统、进水电磁阀、冲洗电磁阀、调压阀、高压开关、低压开关、精密过滤器。
储存系统：液位控制器、中间水箱。
EDI系统：〔工艺1)给水泵、模块、电源、流量计、压力表、电磁阀、在线电导仪、在线电阻仪、自动控制系统、机架。
IX系统：〔工艺2〕给水泵、再生泵、树脂容器、离子交换树脂、管路、阀门、机架。
工艺简介：
反渗透技术是一种高效率、低能耗能、无污染的先进技术，主要应用于纯水制备与海水淡化。
反渗透技术是利用压力差为动力的膜分离过滤技术，通过压力差将H2O与源水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质严格分离。
EDI是一种电渗析技术和离子交换技术相融合的先进技术，系统能够通过电磁场通过阴、阳离子交换膜对阴、阳离子的选择性透过作用与离子交换树脂对离子的交换作用，在直流电场的作用下实现离子的定向迁移，从而完成水的深度除盐，系统能够完成树脂连续不断的自动再生，无需停机使用酸碱再生树脂，从而能连续制取高品质纯水。
可提供详细技术方案，内容如下：
*项目分析：原水水质分析、施工要求分析;
*引用水质标准;
*超纯水解决方案：超纯水工艺说明、详细工艺流程图; *施工解决方案;
*设备技术参数;
*系统配置及技术参数。
