以太网(Ethernet)的帧结构

以太网(Ethernet)的帧结构
以太网( 以太网(Ethernet)的帧结构 )
以太网(Ethernet)的帧结构
1.Ethernet V2.0帧结构 2. IEEE802.3帧结构 3. Ethernet V2.0帧结构组成详解
Ethernet V2.0帧结构
帧前 帧校 前导 目的 源地 数据 定界 验字 类型 码 地址 址 字段 符 段 46~1 7B 1B 6B 6B 2B 4B 500B 注:Ethernet帧的最小长度为64B,最大长 度为1518B。(前导码与帧前定界符不计入 帧头长度中)
前导码与帧前定界符字段
前导码的组成: 前导码的组成:56位(7B)10101010…10 1010比特序列。 作用: 作用:提醒接收系统有帧的到来,以及使到来的 帧与计时器进行同步。 帧前定界符的组成: 帧前定界符的组成:8位(1B)10101011比特 序列。 作用: 作用:表示下面的字段是目的地址。
数据字段
数据字段的组成: 数据字段的组成:长度在46~1500B之间的比 特序列。 特点: 特点:如果数据的长度少于46B,需要加填充 字节,补充到46B。填充字节是任意的,不计 入长度字段中。
帧校验字段
帧校验字段的组成: 32位 4B)比特序列。 帧校验字段的组成: 32位(4B)比特序列。 特点: 特点:采用CRC校验。校验的范围包括目的地 址字段,源地址字段,类型字段,数据字段。 在接收端进行校验,如果发生错误,帧将被丢 弃。 32位CRC校验的生成多项式为: G(x) =x32+x26+x23+x22+x16+x12+x11+x10+x8+x7+x5+x4 +x2+x1+1
பைடு நூலகம்

以太数据帧结构

以太数据帧结构
G(2)二进制值
二进制 模二除法
二进制 余数
余数不够 高位 0 凑
Data
CRC
对方使用相同G(x) 一定能够整除
三、随堂练习
一、判断题
1、以太数据帧中,类型字段代表该数据帧是802.3帧还是Ethernet II帧 ( )
2、每个以太数据帧能够封装的最大网络层报文大小为1500字节
()
二、选择题
二、以太数据帧字段
前导码:用于接收方与发送方的同步,7个字节,每个字节的值固定为0xAA。 帧起始定界符:用于标识一个以太网帧的开始,值固定为0xAB。 目的地址:存放48bit的目标MAC地址,用于局域网中交换机寻址转发。 源地址:存放48bit的源MAC地址,用于局域网中交换机学习和目标主机回复。 类型 :用于指定报文头后所接的数据类型。包括:IPv4(0x0800), IPv6(0x86DD), ARP(0x0806),802.1q数据帧(0x8100) 。 数据:用于存放网络层封装的报文内容(比如:IPv4数据包、IPv6数据包、ARP报文)。 FCS(Frame Check Sequence):通过CRC(Cyclic Redundancy Check)算法计算出 来的序列号,用来确定接收到的帧比特是否正确。
1
0
1
1
1
1x25-1 +0x24-1+1x23-1+1x22-1+1x21-1
CRC校验码位数 = 二进制值位数 - 1 二进制值( 10111 )与数据流做模二除法,余数即为CRC校验码
二、模二除法
使用G(x)的二进制值10111对目标数据流1010110做模二除法,求余数值
1001001
10111 1 0 1 0 1 1 0 0 0 0 0

计算机网络以太帧

计算机网络以太帧

计算机网络以太帧1. 简介以太网是一种常用的局域网技术,其通信基本单位是以太帧(Ethernet Frame)。

以太帧是数据链路层中用于在网络中传输数据的基本单元。

本文将详细介绍以太帧的结构、功能和处理过程。

2. 以太帧结构以太帧是由一系列字段组成的数据包,通常包括以下几个部分:2.1 帧前导码帧前导码是一个固定的字段,由7个字节构成。

它的作用是在数据传输之前进行同步和定时,以确保接收方能正确解读数据。

帧前导码的内容为10101010。

2.2 目的MAC地址目的MAC地址是一个6个字节的字段,用于识别帧的接收方。

每个网络设备都有一个唯一的MAC地址,用于标识其在网络中的位置。

2.3 源MAC地址源MAC地址是一个6个字节的字段,用于识别帧的发送方。

与目的MAC地址类似,源MAC地址也是设备的唯一标识符。

2.4 类型/长度字段类型/长度字段用于指示数据字段的类型或长度。

它可以表示以太网上使用的协议类型,如IP、ARP等,或者表示数据字段的长度。

2.5 数据字段数据字段包含实际传输的数据。

它的长度可以根据类型/长度字段的指示进行变化。

2.6 帧校验序列帧校验序列是一个4字节的字段,用于检测帧在传输过程中是否发生了错误。

接收方会根据帧的内容计算校验序列,并与接收到的校验序列进行比较,以确认接收到的帧是否正确。

3. 以太帧的工作流程了解以太帧的工作流程对理解其在计算机网络中的作用非常重要。

下面是以太帧的基本工作流程:3.1 数据封装在发送端,数据从应用层逐层向下传输,最终被封装成以太帧。

数据会按照特定的格式组织,然后与目的MAC地址、源MAC地址等信息一起构建帧。

3.2 帧传输以太帧通过网络传输到目的地。

在传输过程中,帧会经过网络设备,如交换机、路由器等。

这些设备会根据目的MAC地址将帧转发到正确的接口,以确保帧能够到达正确的接收方。

3.3 帧解封在接收端,以太帧被接收到,并根据其结构进行解封。

接收方会根据目的MAC地址判断是否接收该帧,并提取数据字段中的数据。

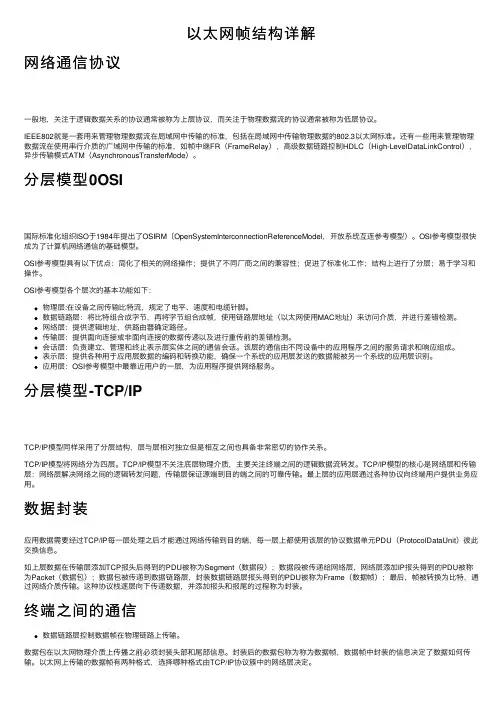

以太网帧结构详解

以太网帧结构详解

以太⽹帧结构详解⽹络通信协议⼀般地,关注于逻辑数据关系的协议通常被称为上层协议,⽽关注于物理数据流的协议通常被称为低层协议。

IEEE802就是⼀套⽤来管理物理数据流在局域⽹中传输的标准,包括在局域⽹中传输物理数据的802.3以太⽹标准。

还有⼀些⽤来管理物理数据流在使⽤串⾏介质的⼴域⽹中传输的标准,如帧中继FR(FrameRelay),⾼级数据链路控制HDLC(High-LevelDataLinkControl),异步传输模式ATM(AsynchronousTransferMode)。

分层模型0OSI国际标准化组织ISO于1984年提出了OSIRM(OpenSystemInterconnectionReferenceModel,开放系统互连参考模型)。

OSI参考模型很快成为了计算机⽹络通信的基础模型。

OSI参考模型具有以下优点:简化了相关的⽹络操作;提供了不同⼚商之间的兼容性;促进了标准化⼯作;结构上进⾏了分层;易于学习和操作。

OSI参考模型各个层次的基本功能如下:物理层:在设备之间传输⽐特流,规定了电平、速度和电缆针脚。

数据链路层:将⽐特组合成字节,再将字节组合成帧,使⽤链路层地址(以太⽹使⽤MAC地址)来访问介质,并进⾏差错检测。

⽹络层:提供逻辑地址,供路由器确定路径。

传输层:提供⾯向连接或⾮⾯向连接的数据传递以及进⾏重传前的差错检测。

会话层:负责建⽴、管理和终⽌表⽰层实体之间的通信会话。

该层的通信由不同设备中的应⽤程序之间的服务请求和响应组成。

表⽰层:提供各种⽤于应⽤层数据的编码和转换功能,确保⼀个系统的应⽤层发送的数据能被另⼀个系统的应⽤层识别。

应⽤层:OSI参考模型中最靠近⽤户的⼀层,为应⽤程序提供⽹络服务。

分层模型-TCP/IPTCP/IP模型同样采⽤了分层结构,层与层相对独⽴但是相互之间也具备⾮常密切的协作关系。

TCP/IP模型将⽹络分为四层。

TCP/IP模型不关注底层物理介质,主要关注终端之间的逻辑数据流转发。

常见以太网帧结构详解

常见以太网帧结构详解

常见以太网帧结构详解以太网是一个常用的局域网技术,其数据传输是以帧的形式进行的。

以太网帧是以太网数据传输的基本单位,通过帧头、帧数据和帧尾等部分来描述有效载荷的数据。

以太网帧的结构如下:1. 帧前同步码(Preamble):以太网帧的开始部分有7个字节的帧前同步码,其作用是为接收端提供定时的参考,帮助接收端进行帧同步。

2.帧起始界定符(SFD):帧前同步码之后的1字节帧起始界定符为0x55,标志着以太网帧的开始。

3. 目标MAC地址(Destination MAC Address):目标MAC地址占6个字节,表示帧的接收者的MAC地址。

4. 源MAC地址(Source MAC Address):源MAC地址占6个字节,表示帧的发送者的MAC地址。

5. 长度/类型字段(Length/Type Field):长度/类型字段占2个字节,当该字段的值小于等于1500时,表示以太网帧的长度;当该字段大于等于1536时,表示该字段定义了帧中的协议类型。

6. 帧数据(Data):帧数据部分是以太网帧的有效载荷,其长度为46到1500字节,不包括帧头和帧尾。

7. 帧校验序列(Frame Check Sequence,FCS):帧校验序列占4个字节,主要用于对帧进行错误检测,以保证数据的可靠性。

8. 帧尾(Frame Check Sequence,FCS):帧尾占4个字节,用于标识以太网帧的结束。

以太网帧的长度为64到1518字节,其中有效载荷部分数据长度为46到1500字节,不同帧的长度可以根据网络需求进行调整。

在发送以太网帧时,发送方会在帧尾的后面添加额外的字节以保证整个帧的长度达到最低限制。

这些额外的字节即填充字节(Padding),用于使帧长达到最小限制的要求。

以上是以太网帧的常见结构,它描述了以太网帧的各个部分的作用和位置。

了解以太网帧的结构对于理解以太网的工作原理和网络通信非常重要。

以太网帧结构

以太网帧结构
Ethernet II和IEEE802.3的帧格式比较类似,主要的不同点在于前者定义的2字节的类型,而后者定义的是2字节的长度;所幸的是,后者定义的有效长度值与前者定义的有效类型值无一相同,这样就容易区分两种帧格式了。
一、前序字段
2.3)字节的交替出现的1和0组成,设置该字段的目的是指示帧的开始并便于网络中的所有接收器均能与到达帧同步,另外,该字段本身(在Ethernet II中)或与帧起始定界符一起(在IEEE802.3中)能保证各帧之间用于错误检测和恢复操作的时间间隔不小于9.6毫秒。
二、帧起始定界符字段
该字段仅在IEEE802.3标准中有效,它可以被看作前序字段的延续。实际上,该字段的组成方式继续使用前序字段中的格式,这个一个字节的字段的前6个比特位置由交替出现的1和0构成。该字段的最后两个比特位置是11,这两位中断了同步模式并提醒接收后面跟随的是帧数据。
当控制器将接收帧送入其缓冲器时,前序字段和帧起始定界符字段均被去除。类似地当控制器发送帧时,它将这两个字段(如果传输的是IEEE802.3帧)或一个前序字段(如果传输的是真正的以太网帧)作为前缀加入帧中。
七、数据字段
如前所述,数据字段的最小长度必须为46字节以保证帧长至少为64字节,这意味着传输一字节信息也必须使用46字节的数据字段:如果填入该该字段的信息少于46字节,该字段的其余部分也必须进行填充。数据字段的最大长度为1500字节。
八、校验序列字段
既可用于Ethernet II又可用于IEE802.3标准的帧校验序列字段提供了一种错误检测机制,每一个发送器均计算一个包括了地址字段、类型/长度字段和数据字段的循环冗余校验(CRC)码。发送器于是将计算出的CRC填入四字节的FCS字段。
在IEEE802.3标准中类型字段被替换为长度字段,因而Ethernet II帧和IEEE802.3帧之间不能兼容。

以太网帧结构-华为-HCIA

以太网帧结构-华为-HCIA

IEEE:电气与电子工程师协会ISO:国际标准化组织协议栈:OSI :ISO国际标准组织制定TCP/IP:美国国防部制定IPX/SPXSNA局域网: IEEE802 以太网广域网: PPP HDLC分层模型-OSI应用层 ------- 直接面向用户,为应用程序提供网络服务(APDU)表示层 ------- 对应用层产生的数据进行格式化,加密,解密之类的操作(PPDU)会话层 ------- 建立,维护,删除,管理会话连接(SPDU)传输层 ------- 建立一个面向连接(TCP)或非面向连接(UDP)的端到端的连接,该连接是逻辑存在的(数据段)网络层 -------- IP路由寻址,报文重组(数据包)数据链路层 ------- 控制网络层和物理层之间通讯。

打上帧头帧尾,将数据包封装成数据帧。

(数据通过链路层承载)物理层 ------- 比特流传输,将数据帧以比特流的形式在物理介质中进行传输分层模型-TCP/IP数据封装 (从上往下) 解封(从下往上)应用层 ----- 对应OSI七层模型上三层PDU(数据单元)传输层 ----- 对应OSI七层模型传输层Segmet(数据段)网络层 ----- 对应OSI七层模型网络层Packet(数据包)网络接口层 ----- 对应OSI七层模型数据链路层与物理层Frame(数据帧)bit(比特流)数据封装过程:数据是由应用层产生,经过表示层对数据进行格式化,加密等处理后形成PDU,交由会话层,会话层建立一个不同设备间应用程序的会话,再交给传输层,传输层打上传输层头部(源目端口号),建立一个端到端的连接,形成数据段,交给网络层处理,网络层打上IP头部,形成数据包,将数据包交给数据链路层打上帧头和帧尾,将数据包封装成数据帧,再将数据帧以比特流的形式在物理层中进行传输。

数据解封装过程:将比特流转化成字节形式的数据帧,先拆帧头查看数据帧的MAC地址,若不是自己就丢弃,若是则继续拆帧尾查看数据帧的完整性,不完整就丢弃,若完整则交由网络层,网络层拆IP头,查看目的IP是否为自己,若不是自己就进行路由寻址,将数据包进行重封装并转发,若是则交由传输层,传输层拆传输层头部,查看数据帧的目的端口号,将数据段交由对应的应用程序提供对应的服务。

以太网帧结构

以太网帧结构

以太网帧格式开放分类:网络、计算机、以太网历史上以太网帧格式有五种:1.Ethernet V1:这是最原始的一种格式,是由Xerox PARC提出的3Mbps CSMA/CD以太网标准的封装格式,后来在1980年由DEC,Intel和Xerox标准化形成Ethernet V1标准.2.Ethernet V2(ARPA):由DEC,Intel和Xerox在1982年公布其标准,主要更改了Ethernet V1的电气特性和物理接口,在帧格式上并无变化;Ethernet V2出现后迅速取代Ethernet V1成为以太网事实标准;Ethernet V2帧头结构为6bytes的源地址+6bytes的目标地址+2Bytes的协议类型字段+数据。

3.RAW 802.3:这是1983年Novell发布其划时代的Netware/86网络套件时采用的私有以太网帧格式,该格式以当时尚未正式发布的802.3标准为基础;但是当两年以后IEEE正式发布802.3标准时情况发生了变化—IEEE在802.3帧头中又加入了802.2 LLC(Logical Link Control)头,这使得Novell的RAW 802.3格式跟正式的IEEE 802.3标准互不兼容.4.802.3/802.2 LLC:这是IEEE 正式的802.3标准,它由Ethernet V2发展而来。

它将Ethernet V2帧头的协议类型字段替换为帧长度字段(取值为0000-05dc;十进制的1500);并加入802.2 LLC头用以标志上层协议,LLC头中包含DSAP,SSAP以及Crontrol字段.5.802.3/802.2 SNAP:这是IEEE为保证在802.2 LLC上支持更多的上层协议同时更好的支持IP协议而发布的标准,与802.3/802.2 LLC一样802.3/802.2 SNAP也带有LLC头,但是扩展了LLC属性,新添加了一个2Bytes的协议类型域(同时将SAP的值置为AA),从而使其可以标识更多的上层协议类型;另外添加了一个3Bytes的OUI字段用于代表不同的组织,RFC 1042定义了IP报文在802.2网络中的封装方法和ARP协议在802.2 SANP中的实现.802.3以太网帧格式备注:前导码(7字节)、帧起始定界符(1字节)、目的MAC地址(6字节)、源MAC地址(6字节)、类型/长度(2字节)、数据(46~1500字节)、帧校验序列(4字节)[MAC地址可以用2-6字节来表示,原则上是这样,实际都是6字节]1.IEEE 802.3帧的结构媒体访问控制子层(MAC)的功能是以太网核心技术,它决定了以太网的主要网络性能。

以太网帧,IP,TCP,UDP首部结构

以太网帧,IP,TCP,UDP首部结构

以太网帧,IP,TCP,UDP首部结构1.以太网帧的格式以太网封装格式2.IP报头格式IP是TCP/IP协议簇中最为重要的协议。

所有的TCP,UDP, ICMP 和IGMP数据都以IP数据报格式传输。

IP提供的是不可靠、无连接的协议。

普通的IP首部长为20个字节,除非含有选项字段。

4位版本:目前协议版本号是4,因此IP有时也称作IPV4.4位首部长度:首部长度指的是首部占32bit字的数目,包括任何选项。

由于它是一个4比特字段,因此首部长度最长为60个字节。

服务类型(TOS):服务类型字段包括一个3bit的优先权字段(现在已经被忽略),4bit的TOS子字段和1bit未用位必须置0。

4bit的TOS分别代表:最小时延,最大吞吐量,最高可靠性和最小费用。

4bit中只能置其中1比特。

如果所有4bit均为0,那么就意味着是一般服务。

总长度:总长度字段是指整个IP数据报的长度,以字节为单位。

利用首部长度和总长度字段,就可以知道IP数据报中数据内容的起始位置和长度。

由于该字段长16bit,所以IP数据报最长可达65535字节。

当数据报被分片时,该字段的值也随着变化。

标识字段:标识字段唯一地标识主机发送的每一份数据报。

通常每发送一份报文它的值就会加1。

生存时间:T T L(time-to-live)生存时间字段设置了数据报可以经过的最多路由器数。

它指定了数据报的生存时间。

T T L的初始值由源主机设置(通常为 3 2或6 4),一旦经过一个处理它的路由器,它的值就减去 1。

当该字段的值为 0时,数据报就被丢弃,并发送 I C M P报文通知源主机。

首部检验和:首部检验和字段是根据 I P首部计算的检验和码。

它不对首部后面的数据进行计算。

I C M P、I G M P、U D P和T C P在它们各自的首部中均含有同时覆盖首部和数据检验和码。

3.TCP首部格式尽管T C P和U D P都使用相同的网络层( I P),T C P却向应用层提供与U D P完全不同的服务。

以太网帧格式(12页)

以太网帧格式(12页)
Ethernet II
以太 II帧(也称作DIX以太 , 是以这个设计的主要成员 ,DEC,Intel和Xerox的名字命名的 。),把紧接在目标 和源MAC后面的这个两字节定义为以太帧数据类型字段。
例如 , 一个0x0800的以太类型说明这个帧包含的是IPv4数据报 。 同样的 ,一个0x0806的以太类型说明这个帧 是一个ARP帧,0x8100说明这是一个IEEE 802.1Q帧 ,而0x86DD说明这是一个IPv6帧。
矮帧
矮帧
矮帧是一个尺寸不及IEEE 802.3定义的最小长度64字节的以太帧 。可能的原因是以太通讯冲突 , 数据不足, 卡错误或软件错误。
谢谢观看
下面的表格显示了在以1500个八比特组为MTU传输(有些吉比特以太甚至更高速以太支持更大的帧 ,称作巨型 帧)时的完整帧格式 。一个八比特组是八个位组成的数据(也就是现代计算机的一个字节)。
前导码和帧开始符 参见: Syncword
一个帧以7个字节的前导码和1个字节的帧开始符作为帧的开始 。快速以太之前 ,在线路上帧的这部分的位模 式是 。 由于在传输一个字节时最低位最先传输(LSB) , 因此其相应的16进制表示为0x55 0x55 0x55 0x55 0x55 0x55 0x55 0xD5。
以太帧类型
以太帧类型
以太帧有很多种类型 。不同类型的帧具有不同的格式和MTU值 。但在同种物理媒体上都可同时存在。
所有四种以太帧类型都可包含一个IEEE 802.1Q选项来确定它属于哪个VLAN以及他的IEEE 802.1p优先级 (QoS) 。这个封装由IEEE 802.3ac定义并将帧大小从64字节扩充到1522字节(注: 不包含7个前导字节和1个字节 的帧开始符以及12个帧间距字节)。

以太网之帧结构

以太网之帧结构

以太网的帧结构分两种:第一种是Ethernet_II的帧结构,如下图所示:| DMAC(6byte) | SMAC(6byte) | Type(2byte) | Data(46~1500byte) | CRC(4byte) |DMAC:指(destination mac)目的地址,即是接收信息设备的物理地址。

SMAC:指(source MAC)源地址,即是发送信息设备的物理地址。

Type:用来标识data字段中包含的高层协议,即是通告接收信息的设备如何解释该数据字段(数据的封装都是从应用层到低层逐渐添加的,在数据链路层以上的数据都封装在了data字段中)。

其中:(1)IP协议帧该字段为0800(2)ARP协议帧该字段为0806(3)RARP协议帧该字段为0835(4)IPX和SPX协议帧该字段为8137。

Data:数据字段,上层下到本层的数据都被包含到了这里面。

前面讲到,它必须大于46字节,但必须小于1500字节。

CRC:(Cyclic Redundancy CHeck)即是循环冗余校验字段。

发送数据的设备会提供一个包含MAC字段、Type字段、Data字段的CRC码,然后计算出CRC 码填入到该处,起到错误检测控制的功能。

第二种是IEEE802.3的帧结构,如下如所示:| DMAC(6byte) | SMAC(6byte) | Length(2byte)|llC(3byte) |Data(43~1497byte) | CRC(4byte) |DMAC、SMAC、Data和CRC字段不再赘述。

这种帧结构用length字段替代了type字段,并从Data字段中划出了3byte 作为LLC字段,作为服务访问点(SAP)的新区域来解决识别上层协议的问题。

Length:即是长度字段,记录Data字段的长度。

LLC:由目的服务访问点DSAP(Destination Service Access Point)、源服务访问点SSAP(Source Service Access Point)和Control字段组成,分别占有1byte。

以太网帧结构微教案

以太网帧结构微教案

《以太网帧结构》微课教学设计一、教学分析课程名称数据网组建课题名称以太网帧结构课程性质专业课开课时间中职一年级授课教材“十三五”国家规划教材《网络系统建设与运维》(初级、中级)教学内容本次课内容为初级模块4单元3,虚拟局域网VLAN的部分,通过对以太网帧结构的学习,为本课程后续虚拟局域网VLAN的划分学习奠定理论基础。

图1-1-1 初级第四章任务列表本微课对应的学习内容为:(1)数据链路层功能(2)以太网的发展、概念、意义(3)数据帧的封装与传输学情分析以太网帧格式知识是建立在通信网络基础知识和网络地址知识基础上的,学生对此知识已初级基础,在教学中要充分结合学生掌握的具体情况,针对关键知识点进行专题辅导,启发学生实践提高,从而达到教学目标。

教学目标素质目标●培养学生具有发现问题、分析问题、解决问题的能力;●培养学生良好沟通和团队协作的能力。

知识目标●掌握数据链路层的功能;●掌握以太网的发展、概念、意义●掌握数据帧的封装格式,能理解数据帧的传输过程。

能力目标●能分析数据帧格式中各参数的作用;●能分析数据帧传输过程中,各节点的工作机制。

教学重点●掌握数据帧的传输过程。

教学难点●掌握数据帧的封装格式。

二、教学策略教学重点解决措施针对教学重点——掌握数据帧的传输过程,先将所需了解的MAC地址通过身份证类比讲述清楚,再将所有的节点进行“拟人化”处理,将专业名词“去专业化”,用更通俗的语言将数据帧的传输过程阐述清楚,而后再将各关键过程专业化。

将理论知识简单化、直观化、形象化、提高学生学习兴趣的,同时突破教学重点内容。

教学难点解决措施针对教学难点——掌握数据帧的封装格式,先对比两种数据帧相同的地方,将相同的地方进行统一的讲解,再对比两种数据帧不同的地方,逐一将不同的地方进行讲解,由浅入深,由易到难,帮助学生解决难点。

三、教学过程及内容整个教学过程包括课前准备、课中探究、课后拓展环节。

具体实施过程情况如下:一、局域网简介进行了局域网的介绍和五层参考模型,从而引出数据链路层。

ethercat数据帧结构定义

ethercat数据帧结构定义

ethercat数据帧结构定义EtherCAT是一种高性能实时以太网通信协议,它采用了一种特殊的数据帧结构来实现实时通信。

EtherCAT数据帧结构定义了数据帧的格式和内容,包括头部、数据区和尾部等部分。

本文将详细介绍EtherCAT数据帧结构的定义和各个部分的作用。

1. 头部EtherCAT数据帧的头部包括了一些必要的信息,如数据帧类型、目标地址、源地址、数据帧长度等。

具体来说,头部包括以下几个字段:- 帧头:EtherCAT数据帧的帧头是一个固定的16位字段,用于标识数据帧的起始位置。

- 帧类型:EtherCAT数据帧的帧类型字段用于标识数据帧的类型,包括广播帧、单播帧和多播帧等。

广播帧是一种发送给所有节点的数据帧,单播帧是一种发送给特定节点的数据帧,而多播帧是一种发送给多个节点的数据帧。

- 目标地址:EtherCAT数据帧的目标地址字段用于标识数据帧的目标节点地址,可以是单个节点或多个节点。

- 源地址:EtherCAT数据帧的源地址字段用于标识数据帧的源节点地址。

- 数据帧长度:EtherCAT数据帧的数据帧长度字段用于标识数据帧的长度,以字节为单位。

2. 数据区EtherCAT数据帧的数据区是数据帧的主要部分,包含了实际的数据内容。

数据区的格式和内容取决于数据帧的类型和用途。

例如,对于控制应用程序而言,数据区可能包含控制命令和参数等信息;对于传感器应用程序而言,数据区可能包含传感器数据和状态信息等。

3. 尾部EtherCAT数据帧的尾部包含了一些必要的信息,如CRC校验码等。

具体来说,尾部包括以下几个字段:- CRC校验码:EtherCAT数据帧的CRC校验码字段用于检测数据帧是否被损坏或篡改。

CRC校验码是通过对数据帧的头部和数据区进行计算得到的,接收节点可以使用相同的算法来验证CRC校验码的正确性。

- 帧尾:EtherCAT数据帧的帧尾是一个固定的16位字段,用于标识数据帧的结束位置。

以太网的帧结构

以太网的帧结构

以太网的帧结构要讲帧结构,就要说一说OSI七层参考模型。

一个是访问服务点,每一层都对上层提供访问服务点(SAP),或者我们可以说,每一层的头里面都有一个字段来区分上层协议。

比如说传输层对应上层的访问服务点就是端口号,比如说23端口是telnet,80端口是http。

IP层的SAP是什么?其实就是protocol字段,17表示上层是UDP,6是TCP,89是OSPF,88是EGIRP,1是ICMP 等等。

以太网对应上层的SAP是什么呢?就是这个type或length。

比如 0800表示上层是IP,0806表示上层是ARP。

我第二个要了解的就是对等层通讯,对等层通讯比较好理解,发送端某一层的封装,接收端要同一层才能解封装。

我们再来看看帧结构,以太网发送方式是一个帧一个帧发送的,帧与帧之间需要间隙。

这个叫帧间隙IFG—InterFrame GapIFG长度是96bit。

当然还可能有Idle时间。

以太网的帧是从目的MAC地址到FCS,事实上以太网帧的前面还有preamble,我们把它叫做先导字段。

作用是用来同步的,当接受端收到 preamble,就知道以太网帧就要来了。

preamble 有8个字节前面7个字节是10101010也就是16进制的AA,最后一个字节是 10101011,也就是AB,当接受端接受到连续的两个高电平,就知道接着来的就是D_mac。

所以最后一个字节AB我们也叫他SFD(帧开始标示符)。

所以在以太网传输过程中,即使没有idle,也就是连续传输,也有20个字节的间隔。

对于大量64字节数据来说,效率也就显得不1s = 1,000ms=1,000,000us以太网帧最小为64byte(512bit)10M以太网的slot time =512×0.1 = 51.2us100M以太网的slot time = 512×0.01 = 5.12us以太网的理论帧速率:Packet/second=1second/(IFG+PreambleTime+FrameTime)10M以太网:IFG time=96x0.1=9.6us100M以太网:IFG time=96x0.01=0.96us以太网发送方式是一个帧一个帧发送的,帧与帧之间需要间隙。

以太网帧的构成

以太网帧的构成

实验二、以太网帧的构成一、实验目的:掌握以太网的报文格式、MAC地址的作用、MAC广播地址的作用。

二、实验学时:建议2学时三、实验类型:验证性实验四、实验原理:1、两种不同的MAC帧格式常用的以太网MAC帧格式有两种标准,一种是DIX Ethernet V2标准;另一种是IEEE的802.3标准。

目前MAC帧最常用的是以太网V2的格式。

下图画出了两种不同的MAC帧格式。

2、MAC层的硬件地址在局域网中,硬件地址又称物理地址或MAC地址,它是数据帧在MAC层传输的一个非常重要的标识符。

网卡从网络上收到一个 MAC 帧后,首先检查其MAC 地址,如果是发往本站的帧就收下;否则就将此帧丢弃。

这里“发往本站的帧”包括以下三种帧:● 单播(unicast)帧(一对一),即一个站点发送给另一个站点的帧。

● 广播(broadcast)帧(一对全体),即发送给所有站点的帧(全1地址)。

● 多播(multicast)帧(一对多),即发送给一部分站点的帧。

五、网络结构该实验采用网络结构一。

说明:IP地址分配规则为主机使用原有IP,保证所有主机在同一网段内。

六、实验步骤按照拓扑结构图连接网络,使用拓扑验证检查连接的正确性。

1、编辑并发送LLC帧将主机A和B作为一组,主机C和D作为一组,主机E和F作为一组。

现仅以主机A和B为例,说明实验步骤。

(1)主机A启动仿真编辑器,并编写一个LLC帧。

● 目的MAC地址:主机B的MAC地址。

● 源MAC地址:主机A的MAC地址。

● 协议类型和数据长度:可以填写001F。

● 控制字段:填写02。

● 用户定义数据/数据字段: AAAAAAABBBBBBBCCCCCCCDDDDDDD。

(2)主机B开始捕获数据。

(3)主机A发送编辑好的LLC帧。

(4)主机B停止捕获数据,在捕获到的数据中查找主机A所发送的LLC帧,分析该帧内容。

并记录实验结果。

帧类型发送序号N(S)接受序号N(R)回答问题:简述“协议类型和数据长度”字段的两种含义。

以太网(Ethernet)的帧结构

以太网(Ethernet)的帧结构
以太网( 以太网(Ethernet)的帧结构 )
以太网(Ethernet)的帧结构
1.Ethernet V2.0帧结构 2. IEEE802.3帧结构 3. Ethernet V2.0帧结构组成详解
Ethernet V2.0帧结构
帧前 帧校 前导 目的 源地 数据 定界 验字 类型 码 地址 址 字段 符 段 46~1 7B 1B 6B 6B 2B 4B 500B 注:Ethernet帧的最小长度为64B,最大长 度为1518B。(前导码与帧前定界符不计入 帧头长度中)
IEEE802.3帧结构
帧前 帧校 前导 目的 源地 数据 定界 验字 长度 码 地址 址 字段 符 段 46~1 7B 1B 6B 6B 2B 4B 500B
Ethernet V2.0帧结构组成详解
1)前导码与帧前定界符字段 ) 2)目的地址和源地址字段 ) 3)类型字段 ) 4)数据字段 5)帧校验字段
数据字段
数据字段的组成: 数据字段的组成:长度在46~1500B之间的比 特序列。 特点: 特点:如果数据的长度少于46B,需要加填充 字节,补充到46B。填充字节是任意的,不计 入长度字段中。
帧校验字段
帧校验字段的组成: 32位 4B)比特序列。 帧校验字段的组成: 32位(4B)比特序列。 特点: 特点:采用CRC校验。校验的范围包括目的地 址字段,源地址字段,类型字段,数据字段。 在接收端进行校验,如果发生错误,帧将被丢 弃。 32位CRC校验的生成多项式为: G(x) =x32+x26+x23+x22+x16+x12+x11+x10+x8+x7+x5+x4 +x2+x1+1

数通各种帧协议结构

数通各种帧协议结构

数通各种帧协议结构网络通信中的数据传输主要通过数据包的形式进行,而数据包是按照特定的帧和协议结构组织的。

下面将对几种常见的帧和协议结构进行介绍。

1. 以太网帧 (Ethernet Frame)以太网帧是局域网中最为常见的帧类型,用于在以太网中传输数据。

以太网帧的结构如下:- 目的MAC地址 (Destination MAC Address):表示数据包的接收者的物理地址。

- 源MAC地址 (Source MAC Address):表示数据包的发送者的物理地址。

- 类型/长度 (Type/Length):表示上层协议的类型或长度。

- 数据 (Data):实际要传输的数据。

-帧校验序列(FCS):用于校验数据传输是否正确。

2. IPv4数据报 (IPv4 Datagram)IPv4是互联网中最基本的网络层协议,IPv4数据报是在IPv4网络中传输的数据单元。

IPv4数据报的结构如下:- 版本 (Version):表示使用的IPv4协议版本。

- 首部长度 (Header Length):表示IPv4首部的长度。

- 区分服务 (Differentiated Services):用于指定不同类型的服务质量要求。

- 总长度 (Total Length):表示整个IPv4数据报的总长度。

- 标识 (Identification):用于唯一标识一个数据报,用于处理分片和重组。

- 标志 (Flags):用于指定是否进行分片以及分片的位置。

- 时间到生存 (Time to Live):用于限制数据报在网络中的传播时间。

- 协议 (Protocol):表示上层协议的类型。

- 源IP地址 (Source IP Address):表示数据报的发送者IP地址。

- 目的IP地址 (Destination IP Address):表示数据报的接收者IP地址。

- 首部校验和 (Header Checksum):用于校验IPv4首部的正确性。

以太网协议帧

以太网协议帧

以太网协议帧以太网协议帧是指在以太网网络中传输的数据包的格式和结构。

它是以太网通信的基本单位,通过协议帧的格式规范,实现了数据的传输和接收。

在网络通信中,了解以太网协议帧的结构和作用对于网络工程师和网络管理人员来说是非常重要的。

首先,以太网协议帧由若干字段组成,每个字段都承载着不同的信息。

首先是前导码字段,它的作用是在数据传输之前提供同步和定时的功能,以保证接收端能够正确地解析数据。

接着是目的地址和源地址字段,它们分别用来标识数据包的接收方和发送方。

这两个字段的存在使得数据包能够准确地被发送到目标设备,并且能够被接收设备正确地识别。

接下来是长度/类型字段,它用来标识数据包中数据部分的长度或者指示数据包中数据的类型。

然后是数据字段,它承载着要传输的实际数据。

最后是校验序列字段,它用来验证数据的完整性,以确保数据在传输过程中没有发生错误。

其次,以太网协议帧的结构是固定的,它的长度为最短64字节,最长1518字节。

这个长度限制是由以太网的物理特性和协议规范所决定的。

在以太网中,数据的传输是通过电信号在传输介质上的传播来实现的,因此需要一定长度的数据包来保证传输的稳定性和可靠性。

另外,以太网协议帧的结构也包括了一些固定的字段和可变的字段,这些字段的存在和格式都是按照以太网协议规范来定义的。

再次,以太网协议帧的作用是实现数据的传输和接收。

当数据从发送端发送到接收端时,数据包会按照一定的格式被打包成以太网协议帧,然后通过物理介质传输到接收端。

在接收端,以太网协议帧会被解析和处理,从中提取出数据并交付给上层协议进行处理。

因此,以太网协议帧在数据通信中起着非常重要的作用,它保证了数据能够准确地被发送和接收,并且能够被正确地处理和解析。

综上所述,以太网协议帧是以太网网络中数据传输的基本单位,它的结构和作用对于网络通信至关重要。

通过对以太网协议帧的了解和掌握,可以更好地理解以太网通信的原理和机制,从而更好地进行网络设计和管理工作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

以太网的帧结构
要讲帧结构,就要说一说OSI七层参考模型。

一个是访问服务点,每一层都对上层提供访问服务点(SAP),或者我们可以说,每一层的头里面都有一个字段来区分上层协议。

比如说传输层对应上层的访问服务点就是端口号,比如说23端口是telnet,80端口是http。

IP层的SAP是什么?
其实就是protocol字段,17表示上层是UDP,6是TCP,89是OSPF,88是EGIRP,1是ICMP 等等。

以太网对应上层的SAP是什么呢?就是这个type或length。

比如 0800表示上层是IP,0806表示上层是ARP。


第二个要了解的就是对等层通讯,对等层通讯比较好理解,发送端某一层的封装,接收端要同一层才能解封装。

我们再来看看帧结构,以太网发送方式是一个帧一个帧发送的,帧与帧之间需要间隙。

这个叫帧间隙IFG—InterFrame Gap
IFG长度是96bit。

当然还可能有Idle时间。

以太网的帧是从目的MAC地址到FCS,事实上以太网帧的前面还有preamble,我们把它叫做先导字段。

作用是用来同步的,当接受端收到 preamble,就知道以太网帧就要来了。

preamble 有8个字节前面7个字节是10101010也就是16进制的AA,最后一个字节是 10101011,也就是AB,当接受端接受到连续的两个高电平,就知道接着来的就是D_mac。

所以最后一个字节AB我们也叫他SFD(帧开始标示符)。

所以在以太网传输过程中,即使没有idle,也就是连续传输,也有20个字节的间隔。

对于
大量64字节数据来说,效率也就显得不
1s = 1,000ms=1,000,000us
以太网帧最小为64byte(512bit)
10M以太网的slot time =512×0.1 = 51.2us
100M以太网的slot time = 512×0.01 = 5.12us
以太网的理论帧速率:
Packet/second=1second/(IFG+PreambleTime+FrameTime)
10M以太网:IFG time=96x0.1=9.6us
100M以太网:IFG time=96x0.01=0.96us
以太网发送方式是一个帧一个帧发送的,帧与帧之间需要间隙。

这个叫帧间隙IFG—InterFrame Gap
10M以太网:Preamble time= 64bit×0.1=6.4us
100M以太网:Preamble time= 64bit×0.01=0.64us
Preamble 先导字段。

作用是用来同步的,当接受端收到preamble,就知道以太网帧就要来了
10M以太网:FrameTime=512bit×0.1=51.2us
100M以太网:FrameTime=512bit×0.01=5.12us
因此,10M以太网64byte包最大转发速度=1,000,000 sec÷(9.6+6.4+51.2)=
0.014880952Mpps
100M以太网64byte包最大转发速度=1,000,000 sec÷(0.96+0.64+5.12)= 0.14880952Mpps。
