最新配电箱及其字母说明

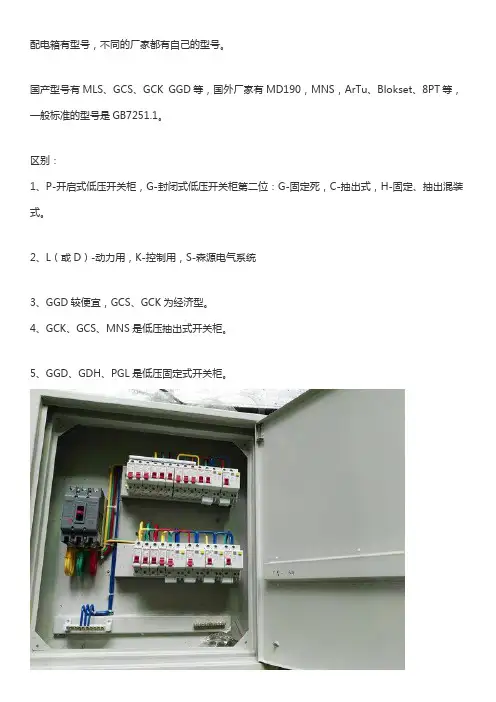

配电箱有型号，不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等，国外厂家有MD190，MNS，ArTu、Blokset、8PT等，一般标准的型号是GB7251.1。

区别：1、P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

2、L（或D）-动力用，K-控制用，S-森源电气系统3、GGD较便宜，GCS、GCK为经济型。

4、GCK、GCS、MNS是低压抽出式开关柜。

5、GGD、GDH、PGL是低压固定式开关柜。

扩展资料配电箱尺寸的确定：1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10 MM。

2、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加4 0MM，深度为开关最大深度加10MM。

3、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40 MM，深度为开关最大深度加10MM。

4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。

5、如全是微型断路器根据位数（每位18毫米）确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定（字样），设备控制箱标识设备自带，进线大于185mm2，输出大于2路尽量选用柜式等。

配电箱规格型号有哪些配电箱尺寸如何确定配电箱的型号规格配电柜型号有很多，一般不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等；国外厂家有：MD190，MNS，ArTu、Blokset、8PT等等。

一般标准的型号是GB7251.1。

配电柜型号意思第一位：P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

第三位：L（或D）-动力用，K-控制用，S-森源电气系统GGD较便宜，GCS、GCK为经济型。

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/□主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量照明箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC 双电源自动切换箱柜AT 多种电源配电箱柜AM 刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC 火灾报警控制器箱AFC 设备监控器箱ABC信号放大器箱ATF分配器箱AVP接线端子箱AXT例如：1AL1b——代表一层一位置的b种类配电箱；AT-DT——电梯配电箱；1AP2——代表一层第二位置上的动力配电箱。

配电箱尺寸如何确定这种方法计算出来的尺寸一般都会比实际尺寸大上一些。

1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10 MM。

2、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加4 0MM，深度为开关最大深度加10MM。

3、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40 MM，深度为开关最大深度加10MM。

4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。

如全是微型断路器根据位数（每位18毫米）确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定（字样），设备控制箱标识设备自带，进线大于185mm2，输出大于2路尽量选用柜式等。

电表箱:1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x厚）790x750x11 0，留洞（宽x高x厚）810x770x120，洞底距地1100。

2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x厚）550x750x11 0，留洞（宽x高x厚）570x770x120，洞底距地1100。

3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x厚）790x490x11 0，留洞（宽x高x厚）810x510x120，洞底距地1400。

4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x厚）550x490x11 0，留洞（宽x高x厚）570x510x120，洞底距地1400。

总熔断器盒总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x165，洞底距地2000。

T接箱T接箱（宽x高x厚）290x290x150，嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x高x厚）280x280x130，洞顶距板底300。

住户配电箱1、15位住户配电箱留洞（宽x高x厚）350x250x120，洞底距地2000。

2、18位住户配电箱留洞（宽x高x厚）400x250x120，洞底距地2000。

3、24位住户配电箱留洞（宽x高x厚）300x430x120，洞底距地2000。

电信分线箱1、型箱实际尺寸E（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。

2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。

洞底距地1300。

3、6层采用B型箱，留洞（高x宽x厚）400x270x140。

洞底距地1300。

楼层访客对讲及安保分线箱1、楼层访客对讲及安保分线箱实际尺寸（宽x高x厚）400x350x150，留洞（宽x高x厚）420x3 70x160，洞底距地2000。

2、2~6层分线盒（宽x高x厚）268x208x80电视分接箱电视分接箱实际尺寸（宽x高x厚）200x200x100，留洞（宽x高x厚）220x220(H)x120，洞底距地2000。

家庭信息箱1、2、6层家庭信息箱留洞（宽x高x厚）300x500x120，洞底距地300。

3~5层家庭信息箱留洞（宽x高x厚）300x200x120，洞底距地300。

变频器柜最好做成800*600*2200的，另外柜底部要有进气口，顶部要有排气风扇，建议装再顶上，如果装在两侧也可以但是避免同样大小的柜子成排摆放挡住风扇口。

钢板的厚度要有2mm，要有走线用的塑料线槽。

不要应为回路少就减少柜子的尺寸，成排摆放的时候会十分难看。

住户配电箱的尺寸选择2、电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加40 MM，深度为开关最大深度加10MM。

4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径，一级接线子要预留足够的进线空间，当两排布置开关时要考虑开关的布线走线。
