补桩头施工方案
灌注桩-CFG桩头修补施工方案

灌注桩-CFG桩头修补施工方案
一、施工前准备
在进行修补工作之前,需要进行以下准备工作:
1.确认修补范围和修补深度;
2.检查桩体质量,确保修补工作的必要性;
3.准备修补材料和工具,包括水泥、砂浆、手工具等;
4.确保施工人员具备相关的经验和技能。
二、修补施工步骤
1. 清理工作
•对桩头进行清理,清除附着的泥土、杂物等;
•用水清洗桩头表面,确保修补区域干净无污垢。
2. 预处理
•检查桩体的裂缝和损坏情况,做好记录;
•必要时进行打孔或表面处理,增加修补层与原桩体的粘结强度。
3. 施工修补
•按照预先确定的修补深度,搅拌水泥、砂浆等修补材料;
•将修补材料均匀涂抹在桩头损坏部位上,确保修补层平整且与原桩体接触牢固;
•等待修补材料完全干燥,并根据需要进行涂覆保护层。
三、施工质量控制
1. 施工过程监控
•在施工过程中对修补质量进行实时检查,确保修补材料的均匀性和牢固性;
•如发现问题及时调整施工方法,避免修补不到位或出现质量问题。
2. 完工验收
•完工后对修补部位进行验收,检查修补层与原桩体的结合情况;
•如有问题需及时整改,确保修补工程质量符合要求。
四、施工注意事项
1.修补工作应在干燥的天气条件下进行,避免降雨影响修补效果;
2.施工人员须佩戴相关劳保用品,避免修补材料对皮肤造成刺激;
3.修补材料的搅拌比例和时间需按要求执行,避免影响修补层的质量;
4.在修补层完全干燥前,避免其他工作对修补部位的干扰。
以上是关于灌注桩-CFG桩头修补施工方案的详细内容,希望对您有所帮助。
桩头修补方案 3

桩头修补方案1、工程概况本工程为城南逸居住宅小区,其中C-1#楼、B-1#楼,地下一层,地上二十四层。
B-2#楼、B-3#地下二层,地上二十四层。
楼结构形式为剪力墙结构,桩基采用钢筋混凝土灌注桩。
基础为筏板基础。
2、施工方法2.1钢筋锚固长度不够的需要接长①破桩后钢筋锚固长度不足500mm者,需焊接接长钢筋达到锚固长度,单面搭接焊,焊缝长度为15d。
②破桩时切断钢筋,钢筋低于桩顶标高,将钢筋剔凿出一定长度200mm,单面搭接焊,焊缝长度15d。
钢筋焊接完毕后,经检查合格后,桩顶剔凿钢筋的坑用二次灌浆料填补,填补前用水冲洗坑内灰尘,然后再填拌好的二次浆料,表面抹平整。
2.2二次灌浆料修补桩头破桩头结束后,剔除松动的混凝土块,混凝土桩头弹十字线即中心线,将混凝土桩头剔凿成直径为700mm的圆形,混凝土表层的土用钢丝刷刷掉。
破桩过程中桩顶标高偏差较大时,或有坑时,用压力水冲洗混凝土,然后刷素浆一道,拌合二次灌浆料,将桩头补平,用抹子搓平压光。
2.3桩的钢筋保护层不够时进行处理桩钢筋保护层厚度不够时,将保护层表面泥土清洗掉,用铁皮围成圆形,达到混凝土保护层厚度,然后浇筑二次灌浆料,初凝后拆除铁皮模板,养护混凝土。
2.4灌注桩钢筋笼缩颈,钢筋笼下沉,灌注桩夹泥等缺陷由桩基施工单位处理。
3、修补结束后进行养护,养护时用塑料薄膜并加盖棉被养护。
4、质量注意事项①混凝土桩头剔凿时,严禁破坏钢筋及桩体。
②桩头钢筋调直后,严禁机械进入基坑碰撞钢筋。
③桩头修补完毕后,必须进行养护,养护时用塑料薄膜并加盖棉被养护。
并留置一组试块检验强度。
5、安全注意事项①每日施工前,召开班前会,进行安全教育。
②所有施工人员认真贯彻执行“安全第一”的主要方针。
严格按照安全交底及安全操作规程施工。
③修补过程中使用切割机时,一人操作切割机一人负责拉线,避免绞线。
④剔凿混凝土时,严禁其它人员站在操作人员对面。
断凿桩时随时观测桩是否偏移、是否倾斜。
混凝土灌注桩补桩头施工方案

混凝土灌注桩补桩头施工方案一、工程概况本项目为混凝土灌注桩补桩头施工方案,施工地点位于地的工地,总造价约XXX万元。
二、施工准备工作1.项目资料搜集:收集有关该项目的图纸、设计方案、技术规范以及施工合同等相关文件资料。
2.人力资源准备:组织施工人员,包括项目经理、施工队长、质检人员等,确保具备相应的专业技能和施工经验。
3.施工材料准备:采购所需的混凝土、钢筋等施工材料,并进行验收和运输。
4.施工设备准备:准备必要的施工设备,包括打桩机、混凝土搅拌机、输送泵等,确保设备的正常运行和使用。
三、施工过程1.确定补桩长度和直径:根据设计要求和现场实际情况,确定补桩的长度和直径。
2.准备施工现场:清理并平整施工现场,确保施工区域安全和通畅。
3.钻探孔洞:使用打桩机进行钻孔,根据设计要求确定桩孔的数量和位置,并保证孔洞的安全和稳定。
4.布置钢筋:在桩孔中按照设计要求和钢筋构造图进行钢筋的布置和焊接。
5.混凝土配制:根据设计要求和标准,按照一定比例配制混凝土,并进行搅拌,确保混凝土的质量和流动性。
6.灌注桩孔:将混凝土从桩孔的底部逐渐灌注,边灌注边用振捣棒进行振捣,确保灌注混凝土的均匀性和致密度。
7.桩头施工:待混凝土达到设计标高后,根据设计要求进行桩头的修整和处理,确保桩头的平整度和垂直度。
8.养护:对刚浇筑完的混凝土进行养护,包括覆盖塑料薄膜、喷雾养护剂等,保持混凝土的湿度和温度。
四、质量控制1.桩孔的位置和尺寸应符合设计要求,并进行测量和记录。
2.钢筋的布置应按照设计要求进行,焊接点应牢固可靠。
3.混凝土的配制应按照设计要求进行,控制好混凝土的配合比和流动性。
4.灌注桩孔应逐段进行,每段灌注混凝土应振捣均匀,确保桩体的致密程度。
5.桩头的修整和处理应按照设计要求进行,保证桩头的平整度和垂直度。
五、安全措施1.施工现场应做好防护措施,设置合适的警示标志,确保施工区域内的人员和车辆安全。
2.施工设备应经过检查和维护,并由具备相应资质的操作人员操作。

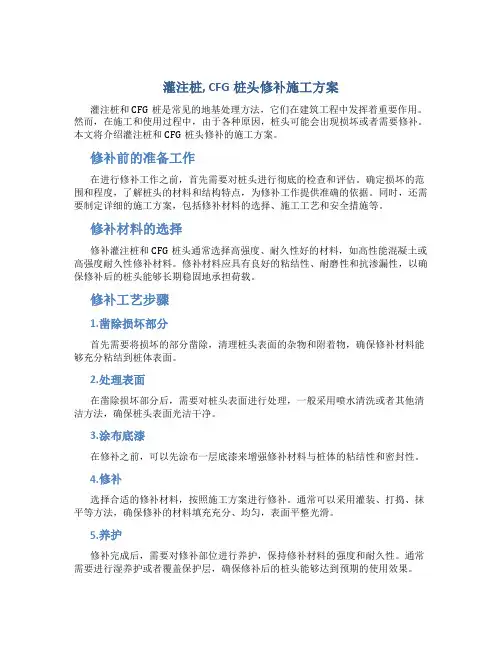

灌注桩,CFG桩头修补施工方案

灌注桩, CFG桩头修补施工方案灌注桩和CFG桩是常见的地基处理方法,它们在建筑工程中发挥着重要作用。
然而,在施工和使用过程中,由于各种原因,桩头可能会出现损坏或者需要修补。
本文将介绍灌注桩和CFG桩头修补的施工方案。
修补前的准备工作在进行修补工作之前,首先需要对桩头进行彻底的检查和评估。
确定损坏的范围和程度,了解桩头的材料和结构特点,为修补工作提供准确的依据。
同时,还需要制定详细的施工方案,包括修补材料的选择、施工工艺和安全措施等。
修补材料的选择修补灌注桩和CFG桩头通常选择高强度、耐久性好的材料,如高性能混凝土或高强度耐久性修补材料。
修补材料应具有良好的粘结性、耐磨性和抗渗漏性,以确保修补后的桩头能够长期稳固地承担荷载。
修补工艺步骤1.凿除损坏部分首先需要将损坏的部分凿除,清理桩头表面的杂物和附着物,确保修补材料能够充分粘结到桩体表面。
2.处理表面在凿除损坏部分后,需要对桩头表面进行处理,一般采用喷水清洗或者其他清洁方法,确保桩头表面光洁干净。
3.涂布底漆在修补之前,可以先涂布一层底漆来增强修补材料与桩体的粘结性和密封性。
4.修补选择合适的修补材料,按照施工方案进行修补。
通常可以采用灌装、打捣、抹平等方法,确保修补的材料填充充分、均匀,表面平整光滑。
5.养护修补完成后,需要对修补部位进行养护,保持修补材料的强度和耐久性。
通常需要进行湿养护或者覆盖保护层,确保修补后的桩头能够达到预期的使用效果。
安全措施在施工过程中,需要严格遵守相关的安全规定和操作规程,采取必要的安全措施,确保施工人员和周围环境的安全。
例如,佩戴好安全帽、安全鞋、手套等个人防护用品,设置警示标识和防护栏杆,避免发生意外事故。
总结灌注桩和CFG桩在修补桩头时需要仔细评估损坏情况,选择合适的修补材料和工艺,严格遵守安全规定和操作规程。
通过本文介绍的修补施工方案,可以有效地修复损坏的桩头,确保建筑工程的稳定和安全。
桩头修补方案

桩头修补方案一、工程概况1.1 工程概况本工程主要对前期施工时5根破损的桩头进行修补,具体如下:1.2 桩头破损产生的危害预应力混凝土管桩在施打过程中,由于经受桩锤的反复冲击,在桩顶部和桩身均产生打桩应力,而且应力的峰值波动较大,使桩顶部的混凝土在打桩过程中破坏,致使打桩中断,甚至危及桩的完整性,以至于使桩的承载力与耐久性受到削弱。
因此,在管桩基础施工中,绝不可忽视打桩应力的影响造成桩头破裂甚至桩身整体的完整性的损失。
1.2 管桩破损的原因分析1.2.1 施工过程的问题在施工过程中不注意控制桩的垂直度,导致桩顶不水平,送桩器平面与桩顶平面不重合,锤击时桩顶产生很大的局部压应力,从而造成桩的破坏。
1.2.2 地质条件的影响主要表现在当桩突然进入硬土层时,打桩应力会发生变化,会产生很大的压应力(岩石更甚)。
如果打桩过程不注意观察,不严格遵守操作规程,就很容易把桩打烂,这种情况的破坏大多发生在桩顶部、桩尖或硬软土层界面处。
1.2.3 桩的制作偏差桩的制作偏差也会导致局部应力集中,由于端头板与轴线的垂直度的偏差,应力钢筋局部凸出,桩壁表面不均匀的影响是十分明显的。
根据国家制定的管桩质量标准以及生产厂家提供的保证,是可以克服的。
二、施工部署2.1 工程目标1)质量目标桩头修补完后端板平整,混凝土等级达到C80以上,满足锤击沉桩的要求。
2)安全、文明施工目标施工过程中严格按照国家、上海市有关安全、文明施工的规定进行组织施工。
无施工污染。
2.2 人员、物资安排1)、机械设备投入2)、物资投入聚氨酯:2桶固化剂:2桶砂:1立方石子:1立方三、施工方案桩头修补的具体步骤:挖出桩头---将坏桩头锯除---安装内外套箍---拌制混凝土并浇筑---安装端板---养护3.1 详细操作方法由于桩头破损均在送桩时出现,修补前需要将桩头挖出并且高出操作面1.2米左右,记好修补前及修补后的标高以便继续施打时标高控制。
具体修补措施如下:1.将破损桩头从完好处用锯桩器锯开。
桩头修补方案

先农商旅区二期新建工程桩头修补方案DY—()建—()—()编制人:初审人:审核人:审批人:大元建业集团股份有限公司年月日一、施工准备1.1技术准备(1)施工人员熟悉图纸及相关国家或行业标准图集、施工工艺标准、施工验收规范。
(2)桩头标高按图纸设计标高验收,允许误差范围-50mm,+30mm。
(3验收桩头钢筋的锚固长度必须满足图纸及规范要求。
(4)验收检查桩头钢筋根数、规格必须与图纸一致,而且必须调直。
1.2机械材料准备塔吊、30mm振动棒、模具选用3mm钢板,C35细石混凝土、1:3水泥砂浆、水、塑料水管、排刷、木抹子、铁抹子、混凝土料斗、电焊机、电焊条、夜间照明设施。
二、工艺流程及施工工艺2.1工艺流程桩顶标高复测→钢筋检查验收→桩头清理→素水泥浆一道→安装模具→浇筑混凝土→拆模→清理→二次使用2.2施工工艺2.2.1桩顶标高:按图纸设计标高电梯基坑尺寸不统一按图纸标高施工。
待标高复测无误后将桩顶标高+300mm控制点用红油漆标注在桩头钢筋上。
2.2.2 桩头钢筋检查验收:验收桩头钢筋的锚固长度必须满足图纸及规范要求,如果不够可采用搭接焊接,单面搭接焊搭接长度不得小于10倍的钢筋直径,双面搭接焊搭接长度不得小于5倍的钢筋直径。
检查钢筋根数是否与图纸一致。
钢筋必须调直。
2.2.3 桩头清理;必须将桩头上的垃圾、泥土、松散的混凝土块清理干净,并浇水湿润。
2.2.4 素水泥浆一道:桩头清理浇水湿润后支设模具前用排刷将桩头满刷一道素水泥浆。
2.2.5 安装模具:支设模板前在模具接触面涂刷脱模剂,在将做好的模具套于桩头的外侧,保证模具与桩外皮距离一致。
模具按桩径2个一组,周转使用。
2.2.6 浇筑混凝土:低于设计标高50mm的采用C35细石混凝土浇筑,其余采用1:3水泥砂浆找平压光,浇筑混凝土(砂浆)时严格按300mm控制线控制混凝土标高,并用30mm振动棒振捣密实,再用木抹子抹平,最后用鉄抹子压光。
2.2.7拆模:严格控制拆模时间,桩头不缺楞掉角时拆除摸板。
补桩头施工措施

破桩头施工措施
一、本工程地基采用素砼CFG桩处理,桩长10.0M,桩径φ
400,砼强度等级C25,桩顶标高应高出设计桩顶标高560 mm。
二、破桩头施工过程中出现的问题:
1.出现桩顶面不平。
2.出现桩顶面在破桩过程中达不到设计标高。
3.出现在灌桩时断桩。
上述均出现的问题位置见图示:
1#、2#、4#、5#、6#桩顶达不到设计标高,差100mm。
3#桩顶面不平,形成斜面,大于+3、-5设计标高。
7#桩出现断桩,距设计标高差850mm。
三、均上述出现的问题采取以下措施:
1、1#-6#桩进行桩周围土方开挖,以原桩外皮扩挖为100mm,即直径为600m。
深为现有桩顶面下挖200mm,二次凿平,清理干净,再进行砼浇筑。
2、7#桩应进行周围扩挖200mm,即直径为800mm。
深为现有桩顶面下挖300mm,将二次凿平,外漏100mm,清理干净,再进行砼浇筑。
3、砼补桩浇筑,砼强度等级应高出原设计一个等级,即为C30。
并留用试块一组。
北京城建中院项目部
2009年2月28日。
桩头修补方案

西山煤电金福苑高层综合住宅楼桩头修补方案山西西山金信建筑有限公司施工单位:西山煤电金福苑高层综合住宅楼工程项目部单位负责人:技术负责人:编写人:编写日期:目录一、工程概况二、编制依据三、施工项目及目的四、施工准备五、施工方法六、质量保证一、工程概况山西中恒基业房地产开发有限公司拟建西山煤电金福苑高层综合住宅楼,基础采用人工挖孔钢筋混凝土灌注桩,总桩数163根,其中工程桩总桩数148根,混凝土强度为C35,桩径800mm,有效桩长13m;锚桩12根,混凝土强度为C50,桩径800mm,有效桩长13.6m;试桩3根,混凝土强度桩头800mm范围为C50、其余为C35,桩径800mm,有效桩长13.6m。
二、编制依据1、《建筑桩基技术规范》(JGJ94-2008)2、《建筑地基处理技术规范》(JGJ79-2002)三、施工项目及目的按照设计及有关规范要求,确定修补桩头数量为163根灌注桩。
由于人工挖孔桩桩头超灌部分较低,人工破完桩头后,桩头混凝土外观质量较差,经项目部研究决定,采取桩头修补措施,使桩头达到美观的效果,修补范围:垫层底部至桩顶标高。
四、施工准备1、施工所用器具:铁锹,铁镐,手锤,撬棍,振动棒,3mm厚钢板。
2、修补桩头所用混凝土为C40预拌商品混凝土,用量为6m³。
五、施工方法1、用铁镐、手锤、撬棍将桩头部位已经开裂、松动的混凝土清理干净,并将桩周边地面整平至标高870.180m,即筏板基础垫层底标高。
2、用3mm厚钢板在桩头周围支模。
模板直径为900mm;模板高度为自垫层底标高至桩头标高,即试、锚桩为770mm,其余工程桩为220mm。
3、浇筑时应随浇筑随振捣,因模板与原有桩头间距较小,可采用木棍、钢筋钎进行人工辅助振捣。
4、在混凝土终凝后12h内开始进行,养护时间一般不少于7天,在头3天内,每天每隔12h浇水一次,三天后每天至少四次,在高温干燥气候条件下,浇水次数适当增加。
桩基桩头质量缺陷处理方案

桩基桩头质量缺陷处理方案
桩基桩头的质量缺陷主要包括以下几个方面:质量不合格、开裂、腐蚀、变形、渗漏等。
为了解决这些问题,制定了以下的处理方案:
1.质量不合格的处理方案:
(1)防止类似问题再次发生,要加强对原材料的检查和选择,确保原材料的质量符合要求。
(2)对已经施工完毕的不合格桩头,应进行拆除处理,并重新修建符合要求的桩头。
2.开裂的处理方案:
(1)针对已经出现开裂的桩头,首先应对开裂的部分进行清理,清除掉松动的混凝土。
(2)使用高强度的修补材料进行填补,可以选择聚合物修补材料或者聚合物水泥复合修补材料。
(3)针对较为严重的开裂问题,可以进行加固处理,常用的方法是在桩头上加装预应力钢筋或者外加碳纤维布。
3.腐蚀的处理方案:
(1)对于发现腐蚀现象的桩头,应先进行局部修复,使用防腐涂料或防腐漆对腐蚀部位进行刷涂。
(2)针对严重的腐蚀问题,可以使用钢板套筒的方式进行修复,将腐蚀部分套在钢板中,确保桩身的完整性。
4.变形的处理方案:
(1)针对桩头有较大变形的情况,可以使用钢板加固的方式进行处理,将钢板用螺栓固定在变形的部分上。
(2)对于桩头较小的变形,可以采用埋设配合钢筋的混凝土梁进行加固。
5.渗漏的处理方案:
(1)对于发现有渗漏现象的桩头,需要先找到渗漏的源头,进行修复。
(2)修复方法可以有多种,可以选择注浆、打标喷浆等方法对渗漏点
进行封堵。
需要注意的是,在实施上述处理方案之前,需要先对桩头进行彻底的
检测和评估,以确定处理方案的可行性和适用性。
同时,施工过程中应按
照相关规范和标准进行操作,确保处理效果和质量符合要求。
桩基修补方案

桩基修补方案1. 概述桩基是建筑结构的重要组成部分,它承担着传递建筑物荷载至地下的功能。
然而,由于各种原因,桩基可能会出现损坏或需要修补的情况。
本文将探讨桩基修补的方案,包括常见的桩基问题及其解决方法。
2. 桩基问题2.1 桩身缺陷桩身缺陷包括桩身断裂、开裂以及出现空洞等情况。
这些缺陷可能会导致桩基承载能力的降低和结构的不稳定。
修补桩身缺陷的方法包括:- 桩身外包钢筋混凝土:在桩身的损坏部位外围进行钢筋混凝土加固,以提高桩身的承载能力和稳定性。
- 桩身钻孔注浆:通过钻孔将修补材料注入桩身缺陷部位,填补空洞以增强桩身的强度。
2.2 桩头损坏桩头损坏是指桩基顶部出现的破裂、剥落或变形等问题。
这些问题可能会降低桩基的承载能力和稳定性。
修补桩头损坏的方法包括:- 重建桩头:将损坏的桩头完全拆除,并重新建造一个新的桩头,以确保桩基的稳定性。
- 桩头修补材料:使用专用的修补材料对桩头进行补强,以恢复其原有的承载能力。
2.3 桩身与地基间隙桩身与地基之间的间隙可能会导致桩身的松动和位移,进而影响桩基的承载能力。
修补桩身与地基间隙的方法包括:- 注浆灌浆:通过注入特定的注浆材料,填补桩身与地基之间的间隙,增加桩身的粘结性和稳定性。
- 桩身封堵:在桩身与地基间隙附近加固桩身,防止进一步的松动和位移。
3. 修补前的准备工作在进行桩基修补前,需要进行以下准备工作:- 深入分析桩基的问题:了解桩基的具体损坏情况和原因,为修补方案的选择提供依据。
- 桩基清理:清除桩身上的污垢、松散的碎石等杂物,以确保修补材料与桩身的粘接牢固。
- 确定修补材料:根据桩基的具体问题选择合适的修补材料,如混凝土、钢筋等。
4. 修补方案选择在选择桩基修补方案时,需要综合考虑以下因素:- 损坏程度:根据损坏的严重程度选择修补方案,轻微损坏可选择局部修补,严重损坏则需要重新建造桩基。
- 成本和时间:考虑修补方案的成本和时间限制,选择经济实用的修补方法。
破损桩头修补方案

破损桩头修补方案
以下是 9 条关于破损桩头修补方案:
1. 嘿,你想想看,要是桩头破了个大口子,那可咋整?咱的修补方案就是给它来个精心“治疗”!比如说,就像医生给病人缝合伤口一样,咱得细心处理。
像那种松掉的混凝土块,咱得赶紧清理掉,可别留着碍事啊!
2. 哎呀呀,知道不,对待破损桩头就得像对待宝贝一样!要温柔点呀。
咱可以用合适的材料去填补,就像给它穿上一件新衣服。
你说要是不这样认真修补,以后出问题咋办呢?
3. 嘿呀,破损桩头可不能不管不顾啊!你瞧,修补方案不就像是给它开的“救命药方”嘛。
比如先把周围清理干净,这就好比给它洗个干净澡,然后再进行仔细修补,多重要啊!
4. 哎呀,破损桩头可不能小瞧哇!那修补方案就是咱的秘密武器哟。
就好像战士受伤了要赶紧救治一样,咱得赶紧行动起来。
用专门的工具修复,可不能马虎呀!
5. 喂,你可知道,破损桩头要是不补好那可麻烦大了!咱的修补方案就是救星。
可以像绣花一样慢慢修补,每一针都要精细,你说是不是呀?
6. 哇塞,这破损桩头得重视起来呀!修补方案就是那关键钥匙。
比如说,把那些不牢固的地方处理好,这就像给房子加固根基,能不重要吗?
7. 嘿哟,破损桩头不补可不行!那修补方案简直就是雪中送炭呀。
好比给它来场及时雨,让它重新恢复活力。
像处理那些裂缝,就得认真专注哇!
8. 哎哟喂,破损桩头可不能大意哦!咱的修补方案就是那灵丹妙药呢。
就像修复一件珍贵的艺术品一样,要格外小心,不能出一点差错呀!
9. 总之,破损桩头修补方案非常重要哇!咱们就得仔仔细细、认认真真地去做,要把桩头修复得完美无缺,这样才能放心呀!。
桩头修补方案

桩头修补方案一、工程概况:本工程为西安服务外包产业园创新孵化中心工程C、D座楼桩头修补工作.工程桩及试桩C座有166根,D座有183根。
桩径为600mm,桩顶现有标高为-6.3m。
由于本工程桩设计为灌注桩且基坑土质为砂层,存在桩头尺寸过大、桩断面不规则的现象。
故此,施工前须对桩头进行修补,以保证后续防水工程的施工质量。
二、施工顺序及技术要求:桩头高出或大于桩径的混凝土錾除—-钢筋修整、导水管割除——清理桩头-—修补桩头——养护-—验收。
1.标高控制:施工前必须对每个桩顶标高进行控制.将—6。
1m标高用黄油漆标在每个桩的钢筋上.桩顶设计标高为—6.5m。
2.桩头高出混凝土錾除:将现有桩头高出部分或大于桩径部分的混凝土錾除掉.錾除厚度、高度控制在3—4cm,以保证后补混凝土的厚度、强度.混凝土进行錾除工作时,应注意避免对桩头破损过大。
3.钢筋修整:将桩头弯曲钢筋用钢筋专用扳手校正直。
钢筋存在生锈的,进行除锈工作。
桩内的导水管切除。
4.清理桩头:用钢丝刷配合水管将桩头周边、表面的泥渣冲刷干净,去除桩头表面松动混凝土、裂纹部分,使表面达到粗平。
5.修补桩头:a、对桩头低于设计标高的桩头或桩头混凝土破损较大用C35细石混凝土振捣密实(工具用制作的三合板模型上小下大,直径600㎝)。
b、用高标号防水水泥沙浆将桩头与垫层的阴角修补,作成R=50mm圆弧角或斜面20㎝的斜角,侧面与桩顶面接茬处用毛刷刷好.5、养护:对砂浆修补、细石混凝土浇筑完成的桩头,应在凝固后用湿毡洒水养护,防止裂缝。
三、质量要求:1、清理桩头时严禁重锤横向砸桩,严禁对桩身进行损毁。
在接近设计标高或桩径时,应采用人工或小电錾清除。
2、钢筋修整时,不得用力过大造成钢筋破坏.钢筋表面的锈应清理干净。
3、桩头修补前应充分对混凝土表面进行湿润并用同标号砂浆做结合层,以保证后补混凝土与原混凝土的粘合。
修补后的表面必须平整,满足防水基层的质量要求.4、桩头修补完成后,应进行覆盖养护。
补桩头施工方案

一、编制依据1、设计施工图纸;2、相关的各种规范规程、法律法规、图集;3、施工现场场地情况及周边环境情况。
二、工程概况1)项目名称:西山煤电老红楼片区棚户区(危旧房)改造工程(春晖佳园)1#楼2)建设地点:山西省太原市西矿街17号,南寒广场南侧3)建设单位:山西西山煤电房地产开发有限责任公司2、建设规模建筑面积: 1#楼:33189.87㎡。
建筑层数和建筑高度:1#楼:地下三层,地上三十二层。
建筑高度为98米;设计使用年限:50年。
基坑工程施工根据场地土层性质以及基坑周边环境保护要求,工程桩桩身直径为800mm,桩身砼强度等级为试桩C40,锚桩、工程桩C35。
灌注桩1#楼:171根。
三、施工准备1、施工条件(1)应在试桩及工程桩施工完毕并达到设计强度(2)关于工程灌注桩必须在桩间土开挖至设计标高后施工2、机具准备3、材料准备:钢板(长1.9米,宽0.25米)60块。
四、施工工艺1、工艺流程基坑轴线定位→设置标高控制桩→挖桩四周的土方→弹桩顶标高控制线→电镐凿出钢筋→用电镐打眼→楔子钉进眼孔→用锤子打楔子→用手工凿平桩顶→凿除残余→清洗桩头→补桩头受损钢筋→补桩头砼2、施工顺序一:破桩头:(1)桩顶标高控制用水准仪把桩顶标高控制点划到桩的侧壁。
(2)桩头凿除时先用风镐从桩的四周进行破除当快接近桩顶设计标高-10.200m时用人工用凿除桩顶残余砼达到设计标高。
(3)凿除桩顶预加高的砼桩头时钢筋不能乱弯要保护整个施工中的钢筋。
3、施工注意细节(1)切割机施工时桩体主筋保护层厚度为55mm严禁切割机切到钢筋。
电梯井、集水坑放坡坡面上的桩破除桩头后,顶面为斜面,与放坡面平行。
尤其需要注意:电梯井、集水坑斜坡处的桩头,破除桩头切割时,必须引起高度重视,严禁切割机切到、损伤主筋。
(2)电镐破除钢筋保护层时钢筋可稍微弯曲但不得超过30度。
(3)标高要符合设计要求严禁钢筋外边(保护层)5.5cm以内的混凝土被破坏,钢筋不能弯折大于30°的角度,而且钢筋上的泥土刷洗干净桩顶中间略高于四周,桩顶混凝土洁净均匀。
灌注桩,CFG桩头修补施工方案

目录一、编制依据 (1)二、工程概况 (2)1、建筑概括 (2)2、结构概括 (2)三、工程目标 (3)1、工期目标 (3)2、安全、文明、环保目标 (3)四、项目组织机构 (3)五、施工准备 (3)1、技术准备 (3)2、机械设备和工具的准备 (3)3、人员计划 (4)六、施工工艺 (4)1、作业条件 (4)2、施工流程 (4)3、施工方法 (4)七、质量控制缺陷及处理办法 (6)八、安全注意事项 (8)九、成品保护 (8)截破桩及桩头修补专项施工方案一、编制依据《桩基础平面图》(太原市建筑设计研究院提供)《岩土工程勘察报告》(山西省勘察设计研究院)测量成果记录表、水准点成果表《建筑桩基技术规范》 (JGJ94—2008)《建设工程文件归档整理规范》 GB/T50328—2001《施工现场临时用电安全技术规范》 JGJ46-2005《建筑机械使用安全技术规程》 JGJ33-2012《建筑地基处理技术规范》 JGJ79—2012《建筑工程施工质量验收统一标准》 GB50300—2013二、工程概况1、建筑概括工程名称:太原万科蓝山项目N-5#楼、N-6#楼、N—7#楼、N—18#楼建设单位:太原万科房地产开发有限公司设计单位:太原市建筑设计研究院监理单位:山西安宇建设监理有限公司施工单位:中天建设集团有限公司工程地点:项目位于太原市和平南路锅炉厂内。
万科蓝山5。
2期项目工程总建筑面积约97380.1平方米。
2、结构概括本工程项目5、7号楼地上三十三层,6号楼地上十层,18号楼地上四层建筑防水等级:地下室:Ⅱ级防水,屋面:I防水;抗震设防烈度:八度耐火等级:一级场地类别:Ⅲ类建筑结构形式:住宅楼:钢筋混凝土剪力墙结构;商业、换热站、地下车库:钢筋混凝土框架结构。
基础结构类型为:5#和7#楼为桩承台+防水板基础;6#楼为筏板基础其中5#楼和7#楼为钢筋混凝土灌注桩基础,灌注桩直径都为700mm,5#楼共计170根桩,其中包括锚桩12根,试桩3根;7#楼共计170根桩,其中包括锚桩12根,试桩3根;两幢楼总计桩数340根。
CFG桩头补桩方案 (1)

CFG桩头补桩方案
2015年5月4日,基坑开挖至设计桩顶标高-8.12m并破桩完成,经检测有少数桩头出现断桩现象,断桩长度最长400mm,与监理单位协商后,修补方法如下:
1、根据测试结果,将断裂部分人工挖出,断茬处桩头疏松或空鼓部分剔凿至混凝土密实处,剔凿基本平整并凿毛。
2、清理坑内余土,使桩头突出周边原土约20mm。
用钢丝刷刷毛,自来水清理、冲洗干净。
3、桩头清理完成后,开挖直径500mm的圆柱土模,将圆柱模对准桩头并保持垂直,见下图。
4、修补混凝土强度等级比原混凝土提高一个等级,即C25。
5、接缝处理,在浇筑混凝土前先在桩头刷素水泥浆一道再
浇筑混凝土。
6、混凝土用商品混凝土,坍落度要控制在80~100mm之间。
对深度不超过300mm的桩,一次浇筑至桩顶标高,用粗钢
筋插捣密实后,四周回填土并人工捣实,然后缓慢提起圆柱模,重新插捣密实后将表面抹平。
对深度大于300mm的桩
分两次浇筑,第二次插捣混凝土时要将钢筋插入下一层混凝土中50mm,施工顺序要按照先浇筑混凝土。
7、混凝土养护,桩头混凝土浇筑完成后将表面抹平,覆盖一层塑料薄膜和一层草帘养护,白天天气干燥时可适当浇水,养护时间不少于7天。
盛景华庭项目部
2015/5/5。
补桩头施工方案

长治市圣鑫园保障性住房小区C—05#楼补桩头施工方案河南华安建设有限公司补桩头施工方案审批表工程名称:长治市圣鑫园保障性住房小区C—05#楼建设单位:长治市经济适用房发展中心施工单位:河南华安建设有限公司审批名目:补桩施工方案一、工程概况本工程为长治市经济适用房发展中心开发的长治市圣鑫园保障性住房小区C—05#楼,位于长治市新建体育馆东侧,南岭太行西街.本工程为地下一层,地上十八层,从室外地面起算结构总高度为54。
350m,室内外高差0.450m。
结构为A级高度钢筋混凝土剪力墙结构,基础为钢筋混凝土筏板基础。
桩基为CFG桩,桩径400mm,桩长12000mm,桩顶标高—5.480m,桩距1400mm,正方形布置,总桩数559根,桩体设计强度等级为C20,采用普通硅酸盐水泥。
在基础砼垫层与桩顶设计标高之间设300厚褥垫层,该垫层从最外排桩外缘扩出500mm,垫层材料选用级配砂石或碎石,最大粒径不大于30mm。
桩间土方开挖时发现有断桩现象,桩顶标高低于设计标高,针对此现象特制以下补桩方案。
二、补桩方案1、检查桩顶标高低于设计桩顶标高的桩位,并做好标记。
2、对低于设计桩顶标高的桩进行周边开挖,沿桩周边外扩100mm.以桩断面向下挖深100mm.(详见示意图)3、将桩头表面进行清理,用清水冲洗干净后,进行支设模板到桩顶标高,刷素水泥浆结合层一道后,立即用C25的细石混凝土进行浇筑至桩顶标高,振捣密实后,表面抹平整.4、保温方法采用塑料薄膜覆盖表层,并进行虚土二次覆盖,厚度为300mm。
5、拆模后,桩周采用素土分层夯填密实至槽底标高。
桩头缺陷处理方案

桩头缺陷处理方案桩头缺陷是指桩顶或桩端的物理性质出现了超过预定标准的变异或缺陷,会导致该桩的承载能力或稳定性下降,危及工程安全。
处理桩头缺陷的方法需根据具体情况而定,通常包括以下方案:一、修复若桩头缺陷能够修复,则应采取修复措施。
修复方法可根据具体情况而定,一般采取以下方法:1.加固:采用机械或化学加固方法对桩顶进行加固,提高桩顶的抗压、抗剪强度以及变形能力。
2.疏浚:对桩顶周围的泥沙、水草等杂物进行疏浚,保持桩顶周围的土体均衡稳定状态,减少桩顶的变形。
3.修补:对桩顶上的缺陷进行修补,要求修补材料与原材料具有相似的物理性质和力学性能。
4.钻孔加固:对桩顶进行钻孔加固,提高桩头的强度和稳定性。
二、更换若桩头的缺陷无法修复,则需采取更换措施。
更换桩头的方法可根据实际情况而定,一般采用以下方法:1.接头更换:对桩顶的接头进行更换,可采用开挖、冲洗等方法。
2.压顶更换:对桩顶进行顶替,即在旧桩顶上施加预紧拉力,并将新桩顶压入原桩顶中。
三、加固若桩头的缺陷不严重,但仍存在一定的安全隐患,则可采取加固措施。
加固措施可根据具体情况而定,一般采用以下方法:1.封顶加固:对桩顶开展封顶加固,即在桩顶上加设一定规格的小桩或连接板,增加桩顶的整体稳定性。
2.横向加固:在桩头周围设置钢筋或钢板等材料进行横向加固,增加桩头的抗剪强度及承载能力。
3.土工加固:对桩头下方的土体进行加固,如加设加固砂浆、灌浆等方法。
以上是对桩头缺陷处理的几种方案,但具体的处理方案需根据具体情况而定。
在进行处理前,还需要对桩身、桩侧位置以及桩头周围情况进行全面考虑和分析。
同时,还需要对施工操作规范和安全防范措施进行落实,确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、编制依据
1、设计施工图纸;
2、相关的各种规范规程、法律法规、图集;
3、施工现场场地情况及周边环境情况。
二、工程概况
1)项目名称:XXX片区棚户区(危旧房)改造工程(XX)1#楼
2)建设地点:XX
3)建设单位:XX房地产开发有限责任公司
2、建设规模
建筑面积: 1#楼:33189.87㎡。
建筑层数和建筑高度:1#楼:地下三层,地上三十二层。
建筑高度为98米;设计使用年限:50年。
基坑工程施工根据场地土层性质以及基坑周边环境保护要求,工程桩桩身直径为800mm,桩身砼强度等级为试桩C40,锚桩、工程桩C35。
灌注桩1#楼:171根。
三、施工准备
1、施工条件
(1)应在试桩及工程桩施工完毕并达到设计强度
(2)关于工程灌注桩必须在桩间土开挖至设计标高后施工
2、机具准备
3、材料准备:钢板(长1.9米,宽0.25米)60块。
四、施工工艺
1、工艺流程基坑轴线定位→设置标高控制桩→挖桩四周的土方→弹桩顶标高控制线→电镐凿出钢筋→用电镐打眼→楔子钉进眼孔→用锤子打楔子→用手工凿平桩顶→凿除残余→清洗桩头→补桩头受损钢筋→补桩头砼
2、施工顺序
一:破桩头:
(1)桩顶标高控制用水准仪把桩顶标高控制点划到桩的侧壁。
(2)桩头凿除时先用风镐从桩的四周进行破除当快接近桩顶设计标高-10.200m时用人工用凿除桩顶残余砼达到设计标高。
(3)凿除桩顶预加高的砼桩头时钢筋不能乱弯要保护整个施工中的钢筋。
3、施工注意细节
(1)切割机施工时桩体主筋保护层厚度为55mm严禁切割机切到钢筋。
电梯井、集水坑放坡坡面上的桩破除桩头后,顶面为斜面,与放坡面平行。
尤其需要注意:电梯井、集水坑斜坡处的桩头,破除桩头切割时,必须引起高度重视,严禁切割机切到、损伤主筋。
(2)电镐破除钢筋保护层时钢筋可稍微弯曲但不得超过30度。
(3)标高要符合设计要求严禁钢筋外边(保护层)5.5cm以内的混凝土被破坏,钢筋不能弯折大于30°的角度,而且钢筋上的泥土刷洗干净桩顶。
