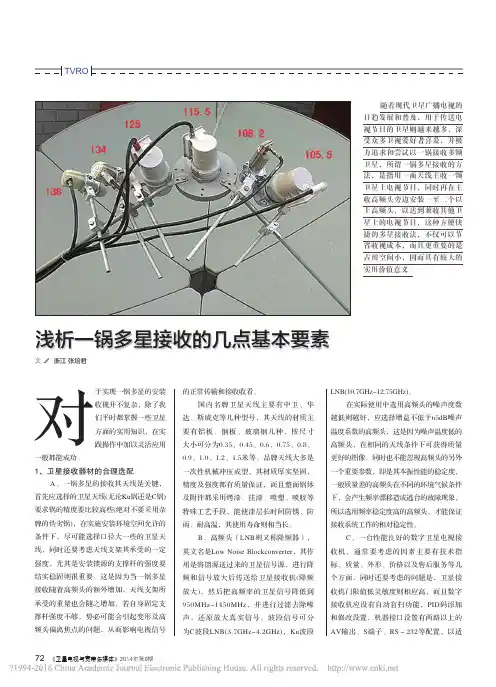

关于一锅多星的偏焦高频头位置

首先,根据本网站提供的寻星参数,找到欲偏焦接收星的方位角和仰角。然后和主焦星的方位角和仰角相比较,用其差值在主焦的镜象位置的坐标点放置偏焦高频头,只要稍作调整,一定成功(当然场强一定要足够)。

例如,本人用1。2M天线主焦收105。5度的3S星,在本地的仰角是54。67度,方位角是偏西28。97度,偏焦收76。5度的2R星,仰角是33。24度,方位角是偏西64。09度。仰角比主焦低21。43度,方位角比主焦偏西35。12度。偏焦高频头就放在主焦的东边同一高度偏离中心约35度向上约25度的位置,稍作调整,2R星的KU频段除12462讯号在门限附近外其他全下,连较弱的12 278都有一定余量。试收88度,95度,110。5度,113度122度都收下。

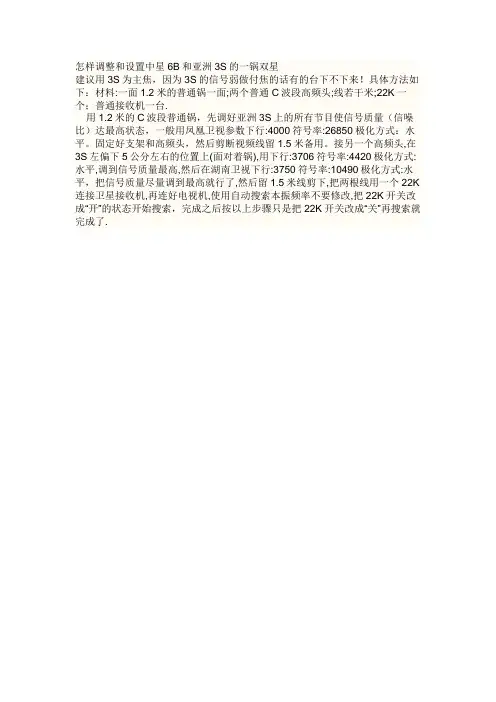

亚洲3S与中星6B一锅双星接收图

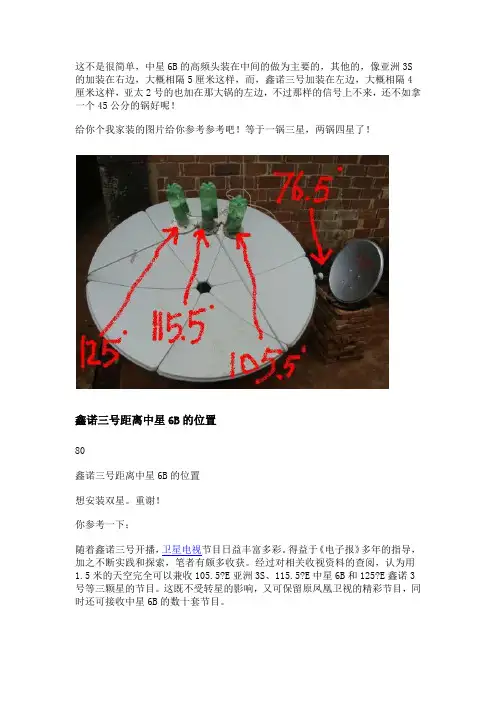

鑫诺3号和中星6B的双星接收

根据鑫诺3号和中星6B两星在本地(河北北部,东经118.14°、北纬41.35°)的场强覆盖情况,笔者在8月4日用0.9米斯威克偏馈天线、中卫偏置馈源、PBI TURBO-1800 C波段高频头对两星进行了试收。

从接收情况看,鑫诺3号要比中星6B信号强,鑫诺3号可全部接收,中星6B除了河南卫视外其余全部可以正常收视,为了达到收视效果,决定用1.5米天线进行双星接收。

首先在接收134°E亚太6号卫星的1.5米铝板天线上安装普斯900 C波段高频头,连接DT-101微型数字卫星接收机和7英寸液晶显示器等寻星器材,在接收机中输入115.5°E中星6B的福建卫视参数3706、H、4420,将天线向西转动,很快就捕捉到了信号,然后输入信号偏弱的河南卫视参数3854、V、4420,细调天线仰角和高频头极化角,使接收机显示的信号质量最大后锁定天线,再用电缆连接数字机与嘉顿单极化C波段高频头,在接收机中输入鑫诺3号卫星上黑龙江卫视参数3893、H、6880,手拿嘉顿单极化头在普斯高频头西侧慢慢移动,在距普斯高频头8~9cm偏下方处接收了信号,用铅笔在支撑杆和主焦馈源盘相对位置处做好标记,根据两个高频头间的距离截取一段铝条将嘉顿单极化头固定在主焦馈源盘上,在接收机中依次输入鑫诺3号卫星上其他各组参数,试收并细调嘉顿单极化位置,使该星各节目均能正常接收。最后用一只22KHZ切换开关与接收机连接,并在接收机中删除重复的节目,成功接收到两星上免费卫视节目83套。

试收结果表明:中央电视台和省(市)级卫视节目完全可以一锅接收,用 1.5米天线接收鑫诺3号和中星6B两星信号有一定余量,用小于1.5米的天线也应能正常接收。因鑫诺3号卫星节目全部以水平极化方式传输,以前淘汰下来的单极化C波段高频头又可以派上用场了。

60厘米偏馈一锅双星接收实验

本次接收实验所用器材为:天诚TC-919A数字接收机一台,仿中卫60厘米偏馈天线一面,高斯贝尔GKF-D100高频头和奥斯卡BKB-25KU高频头各一只,视贝SB-212SA0/22K切换器一个,相关同轴电缆约15米。

虽然试收实验称为一锅双星,但因两星相距3~4度,需另加一个高频头,严格一点说应称为一锅双头收双星,为固定偏焦高频头需另制作增加一个夹具,用0.4mm厚雪花镀锌铁皮,剪成2.3cm 宽9.0cm长铁片两块,铁片两侧各钻直径6mm孔,然后将铁片按高频头脖颈粗细弯折成两上半圆,安装在主焦高频头夹具一侧,主焦高频头与偏焦高频头的馈源口紧贴,尾部分开。

首先试收的是134 °E亚太6号卫星加138 °E亚太5号卫星,两颗卫星是香港亚太卫星公司旗下最为年轻的新星,分别于04、05年发射并投入使用,两颗星各载有多个C/KU转发器,发射功率强劲,覆盖面广泛,因其两星转播的频道内容而成为数一数二的热星。两颗星相差4度,由于此前试收134 °E卫星时,发现该星信号相当强劲,而138 °E卫星信号相对偏弱,故主焦接收138 °E,偏焦接收134 °E,此时偏焦高频头按装在主焦高频头的右侧(面对天线)。连接上电缆和0/22K 切换器,检查无误开机调试。先输入主焦138 °E亚太5号卫星上的亚洲长城直播系统的接收参数:12537V41250,0/22,设置在“关”状态。仔细调整天线方位角和仰角,信号很快收到,信号质量最高可达64%,该星其它几组参数也都顺利下载。接着输入134 °E亚太6号卫星上的河北卫视接收参数:12328V6930,0/22K设置在“开”状态,此时信号质量显示45%,而其它几组参数的信号质量分别为:长城直播12474V27500一组28%,中国广播网12308V599一组47%,TVBS12292V3000一组为0%。134 °E亚太6号卫星上的长城直播信号质量太低无法下载(编者注:此信号早已消失)。为兼顾134 °E亚太6号卫星上的几组参数并未提升,反而大幅下降。只好将天线转回原位,又试着将天线向东转动约两度,信号终于升了上来,但回头检查138 °E亚太5号卫星上的信号状况,发现部分参数信号有所下降,甚至有低于门限值以下情况。为兼顾两颗星上所有信号都能顺利收视,认真细致调整方位角、仰角和极化角,最终除134 °E亚太6号卫星上的12292V3000TVBS频道信号不能超过门限外,两颗星上几乎所有信号都能正常接收。

接下来试收113 °E韩星5号加116 °E韩星3号。韩国与我国一衣带水文化相近,同时我国又居住着众多的朝鲜族群众,加之近几年受“韩流”冲击波影响,韩星已经成为发烧友喜爱的为数不多的热星之一。过去曾用75厘米偏馈试收过一锅两星,信号可全部下载,但信号余量不大,遇到雨天部分信号出现中断去年八月113°E新入轨的韩星5号替代韩星2号,转星后功率较原韩星2号有较大提升,用75厘米偏馈试收一锅两星调试起来已十分容易。此次用60厘米试收一锅双星

之前,心里上还算比较有把握。因为韩星3号信号也很强,故还是用113°E作主焦116°E做偏焦,把偏焦头安装在主焦高频头的右侧,先输入113°E韩星5号卫星上的SBS信号参数:12457H3072、0/22K置于“关”,调整天线的方位角和仰角,很快收到信号,最佳时的信号质量达79%,再输入116°E韩星3号卫星上的KBS频道参数:12524V6330,0/22K置于“开”,信号质量立刻升到42%,看来两星上的主要频道都没有问题,紧接着将两颗星上的所有免费信号一一设置下载,仅有116°E韩星3号卫星上的12350V26000一组购物频道有严重的马赛克,有了先前的“对角折射”经验,试将天线向西略调两度,信号随即改善,回头查看113°E韩星5号上的信号,发现所有信号未受影响。到此,60厘米偏馈一锅收113和116圆满成功。之后又试用116°E韩星3号作主焦,113°E韩星5号作偏焦,接收情况略过,而结果也令人满意。韩星波束仅限于东北、山东半岛、江苏、上海市等部分地区。

相隔3度也能一头双星

首先在不动天线的情况下(顺便说明,天线状况是一锅三星,主焦对在122°E亚洲4号上)对鑫诺3号进行了试收,辽宁台的信号质量为32%,新疆台为36%,西藏台为37%,其他台或是无信号,或是没有过门限,不能下载。虽然如此,更增加了笔者对一头接收这两颗星的信心。接着,笔者参考《卫星电视与宽带多媒体》杂志的相关文章,又根据卫视传媒论坛里烧友们的经验,在中卫天线底盘(是个圆盘,直径55厘米)上任意一点做上记号,然后从这一点向鑫诺3号方向截取三厘米的距离再做上记号,笔者这样做的目的是,因为两星相距3度,把天线往鑫诺3号方向依照底盘记号转动1.5厘米,这样正好使天线对在123.5°E也就是说正好对在两星之间,两星的信号都兼顾了。转动后正要试验,忽又想到,听说鑫诺3号的信号强而亚洲4号信号较弱,何不照顾一下亚洲4号。笔者又将天线向亚洲4号方向转了0.5厘米,使天线对准了123°E,就开始了试验,结果两星信号全下,具体为,鑫诺3号上,广西台的信号质量达40%,广东台34%,吉林台50%,云南台36%,海南台52%,辽宁台46%,新疆台47%,西藏台58%,中央4080一组43%。当然还有几个台没有信号,可能是没测试,不然的话,不会一点信号也没有。再看亚洲4号上,4020一组的信号质量34%,4100一组34%,3940一组47%,3820一组41%。

一锅三星接收及天线口径的选用

一、使用器材

1.1米杂牌天线,家乐园接收机,高斯贝尔KU波段高频头一只,迪佳C波段高频头二只,佳讯四切一开关一只。

二、安装方法

主焦对准137°E亚太6号,紧靠主焦上方略偏左使用高斯贝尔KU段高频头接收亚太5号。主焦右方略偏下5cm处安装C波段高频头接收122°E亚洲4号,对焦完毕后用四切一开关将三颗星连接好,近百套各类节目尽呈眼前。

三、注意事项

接收亚太6号时应使锅面略向右偏,使中央节目顺利下载为好,这样有利于接收亚洲4号全部节目。75°E洛马1号 KU:0.75m 76.5°E亚太2R C:1.4m KU:0.6m 78.5°E泰国卫星215 C:1. 2m 88°E中新1号 C:1.2m 90°E雅玛尔102 C:1.4m KU:0.9m 100.5亚洲2号 C:1.2 m偏馈 105.5°E亚洲3S C:1.2m偏馈 110.5°E鑫诺1号 KU:0.6m 113°E韩星2号
