光电纠偏
光电纠偏控制器使用说明书接线及输入输出端口说明1#为对边对
光电纠偏控制器使用说明书一、接线及输入输出端口说明1#为对边对线光电头输出插口，即可作对边检测口作用，又可作对线检测口作用，三芯航空插接口。
可配一般光电头如Z3N-TB22使用。
2#为对线光电头输入插口，可作对线检测口作用，三芯航空插接口。
可配一般光电检测器使用。
3#为四芯光电检测器(如ZPS-2系列槽形双路光电头)输出插口，既可作对边检测口作用，又可作对线检测口作用。
7和8为左限位开关输入端口，接左限位开关常开触头。
9和10为右限位开关输出端口，接右限位开关常开触头。
交流同步电机的红色、黄色、白色和蓝色四线对应接入6、5、4、3四个接线端子。
（调换红色与蓝色接线可改变电机旋转方向。
）220V电源接入1、2两接线端子。
二、运行前的准备工作1、接线：按接线图要求将电源，电机，限位开关，光电头对应接好。
2、电机方向极性确定：(如按手动键，使控制器处于手动状态，再按极性正键)，则按键,电机正方向旋转，材料活动架往左移动，按键，电机反方向旋转，材料活动架往右移动，如电机旋转方向与实际相反，可将电机红蓝两线调换接线.3、限位开关控制电机停止方向确定：(如按手动键，使控制器处于手动状态，再按极性正键), 则按键，电机正方向旋转，后碰触活动架移动方向的限位开关，电机运转停止，则表示限位有效，反之则碰触一端限位开关，电机应运转停止，则表示限位开关接线相反，必须给予调换.注意：检验限位开关时必须在电机运转的有效行程内，必须在手动档检验，否则一但限位失灵将损坏电机丝杆的机械结构。
4、材料对边或对线选择：对于材料首先确定它的基准位置是材料边缘还是印刷线条。
确定跟踪边缘以后，再确定左边缘还是右边缘，以后再决定电机方向极性。
对于印刷品的线条一般定于2MM以上线条作为对边处理。
反之则作为对线处理。
5、光电头的定位、调整：按自动键、对边对线键，确定是跟踪材料边缘或印刷线条后，将光斑对准材料边缘或印刷线条，调整光电头位置观察光电头上的指示灯，指示灯从亮-暗-亮，则表示设定成功，若无该状态，则无基准工作。
北美纠偏-光电接收器
北美纠偏-光电接收器
H3118光电接收器,适用於带材宽度经常变动的对中纠偏应用场合.
光电接收器是由两个菱形轮廓的接收器组成，两个菱形轮廓接收器, 实际上是两块带色的特制玻璃, 特制玻璃的大小,依据探测器的长度尺寸而定, 特制玻璃的颜色, 参考光电池的光谱特性. 在菱形玻璃两端的掩膜内, 安放有四个光电池,它们接收由高频荧光光源(H3137)发出的散射光,并在菱形玻璃中产生随光通量变化的色彩强弱信号, 这个信号是以2Khz为载波频率的正弦波传递的,因而它不会受到环境光的干扰,它随着带材横向位置的变化而变化,所以探测器的输出也就能代表带材在机列中的相对位置.
菱形光电接收器中四个光电池发出的电信号,经过H6164前置信号放大器滤波，检波，差动放大.形成传给电子控制器（H6142或H6600）的主动导引信号.为了昼量减少信号传输过程中的干扰,H6164和双菱形光电接收器被安置在同一个机壳中.
机列运行时,探测器连续监测带材两边的位置变化.
当带材沿机列中心线运行时,探测器H3118中B1,B2光电池接收到的光通量和A1,A2光电池接收到的光通量对应相等,前置放大器H6164输出电压为零.无偏差信号,机列运行正常.
若带材运行中出现了偏离机列中心线的情况,那么探测器H3118中B1 ,B2光电池接收到的光通量和A1,A2光电池接收到的光通量就不相等了.前置放大器H6164就产生一个与偏移位置成比例的直流电压信号,输入到控制器H6142或H6600, 控制器将输出一偏差纠正信号至液压伺服阀系统,驱使液压系统推动开卷机作相应的移动,直至开卷后的带材重新行进在预先设定的中心位置.如此往复动作,从而确保整个机列运行过程中带材都能运行在机列的中心线上.。
Fife纠偏控制器

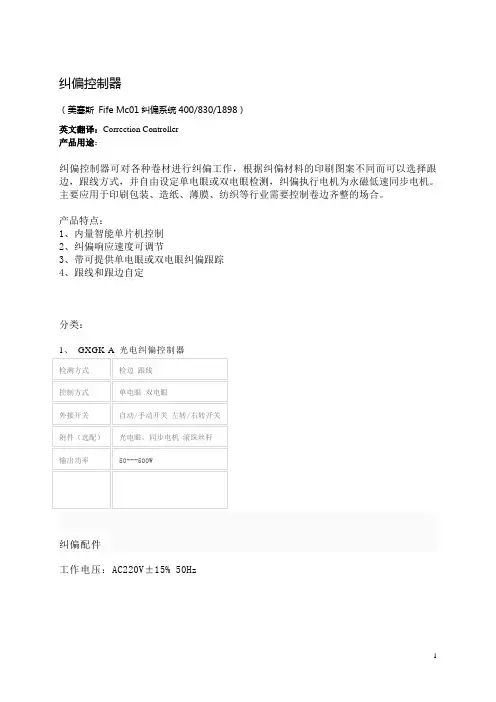

纠偏控制器（美塞斯 Fife Mc01纠偏系统400/830/1898）英文翻译：Correction Controller产品用途：纠偏控制器可对各种卷材进行纠偏工作，根据纠偏材料的印刷图案不同而可以选择跟边，跟线方式，并自由设定单电眼或双电眼检测，纠偏执行电机为永磁低速同步电机。
主要应用于印刷包装、造纸、薄膜、纺织等行业需要控制卷边齐整的场合。
产品特点：1、内量智能单片机控制2、纠偏响应速度可调节3、带可提供单电眼或双电眼纠偏跟踪4、跟线和跟边自定分类：1、GXGK-A 光电纠偏控制器工作电压：AC220V±15% 50Hz纠偏控制器使用说明1.（〃以十进制表示的传感器检测有效距离：〃 STUP输入〃错误信息〃在参数设定模式下，显示屏显示参数号（例F3）按SETUP 键显示此参数的设定值。
（2）条形显示管：显示马达位置。
在进入参数设定模式时，显示一连续从底部到顶部不断移动的光标。
（3）如何进入和退出功能设定：在MAN或AUTO模式下均可按ENTER+RIGHT键进入参数设定模式。
按RIGHT或LEFT键可选择不同的参数。
退出参数设定模式同时按ENTER+LEFT键或选择参数F60.关于参数的设定模式下如何操作参阅参数设定。
（4）在MAN模式下如何进行纠偏（相应的MAN 指示灯亮）【1】在手动模式下纠偏…按MAN键进入手动控制模式（通常它是用来中断纠偏调整）。
MAN 键的功能也可通过外部控制（详细信息参阅参数设定F42）【2】驱动中心…同时按SETUP+S.C键，驱动器定位在行程的中心位置（当限位开关位置改变时数码管显示的数值将超出〒80，此时应按照参数F21进行设定。
【3】手动驱动器定位：…按LEFT和RIGHT键使驱动器定位在目标点上，同时按SETUP+LEFT 或RIGHT键时可连续移动。
【4】驱动位置显示…按SETUP键显示驱动器相对参考点的位置，显示值单位是mm,0表示行程的中心位置。
光电纠偏MC02
光电纠偏的工作原理
• 使用光电传感器，检测卷材边缘位置，将测得的 位置误差信号送入控制器，经过控制单元判断处 理后，控制驱动电机，将发生偏差位置的卷材纠 正到正确的位置。PK系列纠偏系统提有几种不同 的检测方式：检边、跟线或对中。 其驱动系统使 用低速同步、变频调速、步进及伺服电机驱动， 驱动行程与卷材偏移量成严格的比例关系。系统 还可以配合不同的探头使用，以适合检测不同卷 材的需要，如：红外线光电、模拟量红外线光电 等。微电脑数字式控制器为系统各项功能提供精 确的控制。
美塞斯大学 MAXCESS UNIVERSITY
• 成立于2008年 Founded in 2008 • 美塞斯国际集团开创 Launched by Maxcess International • 与俄克拉荷马州立大学合作 Collaboration with Oklahoma State University • 卷材处理行业的领导者 Learning resource for Web Handling Industry • 提供Fife, Magpowr & Tidland品牌的应用经验 Fife, Magpowr & Tidland expertise is provided • 培训卷材处理领域的高技能人员Trains highly skilled personnel in Web Handling Industry • 世界范围内提供（行业）高级培训Seminars offered around the world
全球机构位置 L O C A T IO N S W O R L D W ID E
USA
.. .
UK 曼切斯特 兰开夏
..
Germany Poland
易典纠偏器说明书
易典纠偏器说明书光电纠偏控制器.使用说明书接线及输入输出端口说明1、为对边对线光电头输出插口，即可作对边检测口作用，又可作对线检测口作用，三芯航空插接口。
可配一般光电头如Z3N一TB22使用。
2、为对线光电头输入插口，可作对线检测口作用，三芯航空插接口。
可配一般光电检测器使用。
3、为四芯光电检测器(如ZPS一2系列槽形双路光电头)输出插口，既可作对边检测口作用，又可作对线检测口作用。
7和8为左限位开关输入端口，接左限位开关常开触头。
9和10为右限位开关输出端口，接右限位开关常开触头。
交流同步电机的红色、黄色、白色和蓝色四线对应接入6、5、4、 3四个接线端子。
(调换红色与蓝色接线可改变电机旋转方向。
)220V电源接入1、2两接线端子。
二、运行前的准备工作1、接线:按接线图要求将电源，电机，限位开关，光电头对应接好。
2、电机方向极性确定:(如按手动键，使控制器处于手动状态，再按极性正键)，则按键,电机正方向旋转，材料活动架往左移动，按键，电机反方向旋转，材料活动架往右移动，如电机旋转方向与实际相反，可将电机红蓝两线调换接.线.3、限位开关控制电机停止方向确定:(如按手动键，使控制器处于手动状态，再按极性正键)，则按键，电机正方向旋转，后碰触活动架移动方向的限位开关，电机运转停止，则表示限位有效，反之则碰触一端限位开关，电机应运转停止，则表示限位开关接线相反，必须给予调换.注意:检验限位开关时必须在电机运转的有效行程内，必须在手动档检验，否则一但限位失灵将损坏电机丝杆的机械结构。
4、材料对边或对线选择:对于材料首先确定它的基准位置是材料边缘还是印刷线条。
确定跟踪边缘以后，再确定左边缘还是右边缘，以后再决定电机方向极性。
对于印刷品的线条一般定于2MM以上线条作为对边处理。
反之则作为对线处理。
5、光电头的定位、调整:按自动键、对边对线键，确定是跟踪材料边缘或印刷线条后，将光斑对准材料边缘或印刷线条，调整光电头位置观察光电头上的指示灯，指示灯从亮一暗一亮，则表示设定成功，若无该状态，则无基准工作。
基于单片机的透射式光电纠偏检测装置的制作
段。 １ ． 透 射 式 光 电 纠偏 检 测 原 理
／
、 ＜二二＝） 、 — — — — — — — — 一 一 ／
［ ＝
＼ ＼ Ｉ 凸 透 镜
光 敏 电 阻
（二二） ／
＼ ／
／
图 二 纠 偏 系 统 程 度 流 程 图
图 一 透 射 式 光 电 纠偏 检 测 原 理 图
透 射 式 结 构 如 图 三 所 示 ，它 的 发 光 元 件 和 接 收 元 件 的光 轴 是 重 合 的 。 当 发 光 二 极 管 中 有 一 定 电流 流 过 时 ，
纠偏 系统主要 由反射式高 灵敏度 光 电传感器 ，单片
机控 芾 ｌ Ｊ 系统和直流传动部分组成 。
① 反 相 比 例 放 大 器 。 反相 比 例 放 大 器 输 出 信 号 与 输
入信 号的关系为 ：
Ｕ 一Ｒ ｆ× Ｕ ／Ｒ
反相 比例 放 大 器 具 有 以 下 几 个 特 点 ：输 出 和 输 入 信
的 电流 输 出 ，检 测 输 出 量 就 可 以 知 道 不 透 明 的物 体 位 于
一
广东 印刷 ２ ０ １ ３ ． ３一
一４ １—
技术专栏
鞴 嚣 ≈
印 刷 器 材
、 溉 褥 嘞糌 爨 蜒 — 撼 张 璐
或 通过槽 口。
运 算 放 大 器 的 输入 电路 为 零 ，即 Ｉ ＋一１ ０ 运 算 放 大 器 差 动 输 入 电 压 为零 ，即 ｕ＋…Ｕ ０
光电纠偏传感器原理
光电纠偏传感器原理
光电纠偏传感器是一种用于检测物品整体偏斜度和旋转角度的传感器。
其原理是通过发射光电信号并接收对应反射信号，来判断物品的相对位置和方向。
该传感器通常由光源、接收器、电子元件和微处理器等组成，其运作流程如下：
1. 光源发射一束光线，照射在物品表面。
2. 光在物品表面反射，经过接收器采集信号。
3. 接收器将信号转换为电信号，传输到电子元件。
4. 电子元件对信号进行初步处理和放大，转换为数字信号。
5. 微处理器对数字信号进行解码和解释，根据物品位置、方向等因素，输出对应的控制信号，实现对物品的控制和纠偏。
光电纠偏传感器具有快速响应、高精度、无接触式等特点，被广泛应用于钢铁、印刷、纺织等行业的自动化生产流程中，有效提高生产效率和制品质量。
FQJ-3型微电脑光电纠偏控制仪说明书
FQJ-3型微电脑光电纠偏控制仪说明书一、产品概述二、产品特点1.高精度控制：FQJ-3型微电脑光电纠偏控制仪采用了先进的光电传感技术，实现了对纠偏操作的高精度控制。
2.高可靠性：该控制仪采用了稳定性极高的微电脑控制器件，具有良好的抗干扰特性，保证了设备的长期稳定运行。
3.易于操作：FQJ-3型微电脑光电纠偏控制仪具备直观的显示屏和简单易懂的操作界面，操作人员可以轻松掌握设备的使用方法。
4.多功能设计：该控制仪集合了多种常用功能，包括纠偏速度调节、纠偏力度调节、纠偏位置调节等，满足了各类纠偏需求。
5.安全可靠：FQJ-3型微电脑光电纠偏控制仪具备过载保护和短路保护功能，有效避免了因操作失误或设备故障导致的安全问题。
三、使用方法1.供电连接：将控制仪的电源线与电源插座连接，确保电源正常供应。
2.光电传感器安装：将光电传感器安装在需要纠偏的设备上，并调整至适当的位置，使其能够准确感应物料偏移。
3.仪器连接：将控制仪与光电传感器进行连接，确保连接牢固可靠。
4.启动操作：按下控制仪上的启动按钮，仪器将开始工作。
你可以通过控制仪上的按钮或旋钮进行相应的功能调整。
5.监控指示：控制仪上的指示灯将显示设备的工作状态，包括供电状态、工作状态、纠偏力度等。
6.结束操作：当不再需要使用纠偏控制仪时，应按下停止按钮并切断电源，确保设备安全断电。
四、注意事项1.在使用控制仪之前，请先仔细阅读本说明书，并按照说明书进行正确的安装和操作。
2.在使用过程中，请确保设备连接正确、牢固可靠，避免松动或接触不良的情况发生。
3.使用过程中应保持设备清洁，避免灰尘和异物进入控制仪的内部。
5.请勿擅自拆卸或改动控制仪的内部零部件，以免损坏设备，同时也会导致保修失效。
光电纠偏器的工作原理
光电纠偏器的工作原理
光电纠偏器是一种通过光电效应来调整光束的偏振方向的装置。
它由一个偏振片和一个光电二极管组成。
在工作时，光束首先通过偏振片。
偏振片只允许特定方向的光通过，将其他方向的光进行滤除，使得光束的偏振方向与偏振片的方向一致。
然后，通过光电二极管。
光电二极管是一种具有光电效应的器件，当光束照射到光电二极管上时，会产生电流。
光电二极管的电流与入射光束的偏振方向有关。
接下来，根据光电二极管的电流大小，通过反馈控制，用来调整偏振片的角度，使得光束的偏振方向发生改变。
这样，当偏振方向与光电二极管的电流匹配时，光束通过偏振片不会发生偏振方向的改变。
而当偏振方向与光电二极管的电流不匹配时，光束通过偏振片会发生偏振方向的改变。
通过不断反馈调节，光电纠偏器可以实现对光束偏振方向的精确调整，使得光束的偏振方向始终保持稳定。
综上所述，光电纠偏器的工作原理是利用光电效应与反馈控制相结合，通过调整偏振片的角度来实现对光束偏振方向的精确调节。
光电液压纠偏器原理
光电液压纠偏器原理光电液压纠偏器是一种应用于工程机械、纺织机械等领域的机械传动装置。
它基于光电传感技术和液压控制技术，能够实现对机械设备的精确纠偏和稳定控制。
下面将从纠偏器的原理、结构和工作过程三个方面对光电液压纠偏器进行详细介绍。
光电液压纠偏器的原理是通过光电传感器对机械设备的偏差进行测量，然后通过液压控制系统对液压缸进行控制，实现对设备的纠偏。
在光电液压纠偏器中，光电传感器起到了检测设备偏差的作用，通过对光电传感器发出的信号进行分析和处理，可以得到设备偏差的大小和方向。
液压控制系统则根据这些数据对液压缸进行操作，使其产生相应的位移，进而对设备进行纠偏。
光电液压纠偏器的结构主要由光电传感器、液压缸、阀体以及控制系统等部分组成。
光电传感器通常由发光器和接收器组成，发光器发射一束光束，光束经过机械设备后被接收器接收。
当设备存在偏差时，光束会发生偏转，接收器会检测到这种偏差，并将其转化为电信号。
液压缸是通过液压力来实现对机械设备的位移调整，其中的活塞杆与设备连接，当液压力作用于液压缸时，活塞杆会产生相应的位移，从而对设备进行纠偏。
在光电液压纠偏器的工作过程中，首先光电传感器会检测设备的偏差，并将检测到的数据传输给控制系统。
控制系统会对这些数据进行分析和处理，计算出液压缸应该产生的位移量和方向，并通过控制阀体对液压缸进行操作。
阀体是液压系统的核心部分，其内部包含了多个阀门用于控制液压流动，通过对这些阀门的开启和关闭来调整液压缸的工作状态。
当控制系统发出相应指令后，液压缸会产生相应的位移，通过对设备的调整，实现对设备的纠偏。
同时，光电液压纠偏器还配备了传感器反馈机构，用于检测设备的纠偏效果，并实时调整液压缸的工作状态，以达到更好的纠偏效果。
总结起来，光电液压纠偏器通过光电传感器检测设备的偏差，然后通过液压控制系统对液压缸进行控制，实现对设备的纠偏。
这种纠偏器具有纠偏精度高、稳定性好的特点，广泛应用于工程机械、纺织机械等领域。
锂电池涂布工艺的三种纠偏方式
锂电池涂布工艺的三种纠偏方式
锂电池涂布工艺的纠偏方式主要有以下三种:
1.机械纠偏:通过机械装置对涂布机输送带或张力轮等设备进行实时调整，以纠正正负极片的偏移。
这种纠偏方式适用于涂布过程中出现的较大偏移，但需要确保机械装置的精度和稳定性。
2.光学纠偏:通过光学传感器对涂布过程中的正负极片进行实时监测，当发现偏移时，通过调整涂布头或输送带的位置来纠正偏移。
这种纠偏方式适用于涂布过程中出现的较小偏移，但需要确保光学传感器的精度和稳定性。
3.电气纠偏:通过电气控制系统对涂布过程中的正负极片进行实时监测和控制，当发现偏移时，通过调整涂布头或输送带的速度和张力等参数来纠正偏移。
这种纠偏方式适用于涂布过程中出现的各种偏移情况，但需要确保电气控制系统的稳定性和可靠性。
以上三种纠偏方式各有优缺点，具体选择哪种纠偏方式需要根据实际情况进行评估和选择。
制表：审核：批准：。
ZXTEC GK-51模拟光电纠偏控制系统 说明书
使用说明书 GK-51模拟光电纠偏控制系统为了您能正确地使用本产品，使用前请务必通读本手册，完全理解和掌请保管本手册于产品使用的场所，以便在需要时可翻阅参考。
握手册中的内容。
R前 言 非常感谢阁下购买及使用本公司产品。
纠偏控制系统由模拟光电眼、纠偏控制器和推动器组成，模拟光电眼技术由本公司自主研发并已经申请获得国家发明专利为目前独创技术，结合推动器使用日本三洋电机使该控制系统性能超越目前市场同类产品。
首先本模拟在使用时请注意以下各事项：1、搬运和安装请不要让本装置从高处跌落及受到强烈碰撞。
请不要在装置上面踩踏及放置重物，否则会造成装置的损坏和出现故障。
装置内部不能放入金属片等导电异物和油等可燃性异物，否则会引起火灾、装置的损坏和出现故障。
请在本手册注明的环境下使用，不要置于高温多湿、多尘、腐蚀性请按本手册所述安装，否则可能会出现故障。
对不适合安装在必须防爆型才能使用的场合。
警告：气体的地方、避免震动、冲击，否则容易发生触电火灾及故障本装置没有防爆类型，本机绝 接线和检查必须由专业技术人员进行，否则可能引起触电事故。
连接电缆的破损、不合理的外加应力、承载重物和安装在狭小空间 请不要将电源连接电缆的端子用作隔离，否则可能发生触电、故障和火灾。
2、接线危险：注意：3、试运转调试和使用危险：必须进行接地处理，否则会造成触电里，都是发生触电的原因。
请连接到额定电压的电源上，否则会引起火灾、装置的损坏和故障。
请不要用湿手操作开关，否则回造成触电。
请不要在通电时打开外壳，打开外壳后也请不要通电，否则有触电的危险。
目 录 前言安全注意事项第1章产品规格及安装尺寸 1－1 控制器规格及尺寸 1－2 模拟光电规格及尺寸 2－1 控制器使用说明 1－3推动器规格及尺寸 2－2 模拟光电使用说明 2－3 推动器使用说明 第2章产品使用与功能 第3章产品接线 3－1 产品接线示意图 3－2 控制器插头接线说明 3－3 光电眼插头接线说明 3－4 推动器插头接线说明 3－5 外接插头接线说明 1 1 3 3 4 5 6 6 8 9 10 10 11 11 11 11第4章产品核对 第5章保修·维护 12 12第１章 产品规格及安装尺寸1－1控制器规格及尺寸嵌入式安装立式安装检测方式光电反射式光 源高寿命LED发光管受光素子硅光电池响应速度０．０１秒外壳材料铝工作环境重 量160g1－2模拟光电规格及尺寸温度０－4０°C 湿度8０%ＲＨ以下80四角棒型 号MGD-2-06工作电源DC 12V电 机推动方式滚珠丝杆转 速ＭＡＸ３０００转／分推 力约５０００Ｋg 推动速度ＭＡＸ３０ｍｍ／s 推动行程150ｍｍ重 量8000g1－3推动器规格及尺寸型 号TMA-2-150、TMA-3-150直流伺服 80V/200W 、300W第２章 产品使用与功能 2－1 控制器使用说明11234567891011121314光电眼灵敏度指示平衡显示状态指示灯电源开关检测模式切换按钮左限位指示居中指示右限位指示自动模式指示手动模式指示正极性指示负极性指示检线指示检边指示1光电眼灵敏度指示电眼灵敏度调节旋钮显示光电眼两路模拟量输出值，调整可以使输出值增大或减少，正常工作时该值最佳范围为50－90之间。
光电纠偏控制器
光电纠偏控制器使用说明书一、接线及输入输出端口说明1#为对边对线光电头输出插口，即可作对边检测口作用，又可作对线检测口作用，三芯航空插接口。
可配一般光电头如Z3N-TB22使用。
2#为对线光电头输入插口，可作对线检测口作用，三芯航空插接口。
可配一般光电检测器使用。
3#为四芯光电检测器(如ZPS-2系列槽形双路光电头)输出插口，既可作对边检测口作用，又可作对线检测口作用。
7和8为左限位开关输入端口，接左限位开关常开触头。
9和10为右限位开关输出端口，接右限位开关常开触头。
交流同步电机的红色、黄色、白色和蓝色四线对应接入6、5、4、3四个接线端子。
（调换红色与蓝色接线可改变电机旋转方向。
）220V电源接入1、2两接线端子。
二、运行前的准备工作1、接线：按接线图要求将电源，电机，限位开关，光电头对应接好。
2、电机方向极性确定：(如按手动键，使控制器处于手动状态，再按极性正键)，则按键,电机正方向旋转，材料活动架往左移动，按键，电机反方向旋转，材料活动架往右移动，如电机旋转方向与实际相反，可将电机红蓝两线调换接线.3、限位开关控制电机停止方向确定：(如按手动键，使控制器处于手动状态，再按极性正键), 则按键，电机正方向旋转，后碰触活动架移动方向的限位开关，电机运转停止，则表示限位有效，反之则碰触一端限位开关，电机应运转停止，则表示限位开关接线相反，必须给予调换.注意：检验限位开关时必须在电机运转的有效行程内，必须在手动档检验，否则一但限位失灵将损坏电机丝杆的机械结构。
4、材料对边或对线选择：对于材料首先确定它的基准位置是材料边缘还是印刷线条。
确定跟踪边缘以后，再确定左边缘还是右边缘，以后再决定电机方向极性。
对于印刷品的线条一般定于2MM以上线条作为对边处理。
反之则作为对线处理。
5、光电头的定位、调整：按自动键、对边对线键，确定是跟踪材料边缘或印刷线条后，将光斑对准材料边缘或印刷线条，调整光电头位置观察光电头上的指示灯，指示灯从亮-暗-亮，则表示设定成功，若无该状态，则无基准工作。
光电纠偏(FIFE)
光电纠偏光电纠偏简介:Fife于1989年并入美塞斯，发明世界上第一套光电纠偏系统.光电纠偏MC18/400/830/1898主要应用于卷筒材料的横向跑偏控制：可对如卷筒纸薄膜，无纺布，织布等卷材进行纠偏工作。
光电纠偏图片：光电纠偏的特点①主要应用于印刷包装、造纸、薄膜、纺织等行业需要控制卷边齐整的场合。
②内量智能单片机控制③纠偏响应速度可调节④带可提供单电眼或双电眼纠偏跟踪⑤跟线和跟边自定光电纠偏的参数2.GXGK-5微电脑光电纠偏控制器主要参数：参数：响应时间：≤50ms(可调)纠偏精度：±0.2mm 输出功率：50-500W 张力输出：0-2A 检测方式：检边、跟线控制方式：单电眼、双电眼外接开关：自动/手动左转/右转开关附件(选配)：光电眼、同步电机、滚珠丝杆工作电压：AC220V±15% 50Hz。
各种纠偏控制器 :D-MAX™系列卷材纠偏系统一个由功能强大、模块化的组件构成的完整系统，用以提高效率和卷装质量。
模块化设计理念，可以作为预接线控制器系统或者多功能组件中的独立功能模块使用。
控制器外观朴实，能够提供高水平的纠偏精度，选用功能强大，例如高速联网和远程系统监控功能图形化的操作界面，简明易懂的操作语言，可以使安装和操作变得更简单CDP-01卷材纠偏控制器具有高品质的动态响应性能，能够驱动单个、两个或三个纠偏器同时使用。
内置信号放大器，专门用于红感应器在检测透明卷材时将信号放大，提高检测精度。
不需要PLC也可以同时控制多达3套纠偏系统。
Polaris™卷材纠偏控制器静谧的卷材纠偏控制器，安装和操作都很简单小巧箱体容易嵌入机器的控制面板中高动态响应性能，确保恒定，优质的卷装工作原理 :由光电检测开关检测单边的位置，以拾取位置偏差信号，再将位置偏差信号进行逻辑运算，产生控制信号，输出DC24V电压信号用来驱动外部执行机构，修正物料运行时的蛇型偏差，控制物料直线运动。
工作条件工作电压AC 220±10% 50Hz环境温度 50摄氏度以下运行前准备工作:1.接线：按接线图的要求将电源，电机，限位开关，光电头对应接好2.电机方向极性要正确确定3.限位开关控制电机停止方向的确定4.材料对边或对线的选择5.光电头的定位，调整6.动作说明（控制器自动和手动方式的选择）7.灵敏度电位器调整故障判断和排除1.电机不转：打开外壳检查控制板接线柱，检查电源和电机接线是否有误，检查电源保险，检查面板控制按钮是否设定正确2.光电头不亮，检查航空插连接线是否连接正常3.设定基准找不到，检查材料对比色差，排除干扰因素保养与检查1.应由经过培训的人员进行操作，严禁他人接触内部电路2.切断电源后，进行维修检查3.电机运转是否正常，限定开关是否正常注：该文档光电纠偏的参数参考于光电纠偏百度百科！。
ZXTEC GK-4型光电自动纠偏控制器 说明书
GK-4 型光电自动纠偏控制器使用说明书瑞安市中星工控设备有限公司地 址：浙江省瑞安经济开发区朝阳路８７号电 话：０５７７－６５６０８１６５ ６５６０８１６２传 真：０５７７－６５６０８１６３－８１５网 址：W W W.Z X T E C.C N邮 箱：z x t e c@z x t e c.c n邮 编：３２５２００三、纠偏控制部分（编号１－１６）：１、２、方向开关：按相应的方向开关１或２会使纠偏电机正转 或反转而移动纠偏架来调整跟踪位置，同时对应方向指 示灯１２或１３指示移动方向。
３、电眼选择开关：按“电眼”开关可以选择单电眼跟踪或 双电眼跟踪，当４指示灯亮时为单电眼，５指示灯亮时为 双电眼跟踪。
一般单电眼用来跟踪线，双电眼用来跟踪 边（见下页事例图）。
一、概述： 本纠偏控制器配合同步电机、光电眼、滚珠丝杆能对印刷后的薄膜、纸张等进行自动跟踪纠偏。
其控制面板采用微触开关，控制线路采用单片机智能化控制，可选单光电／双光电控制，使纠偏操作更为便捷方便。
二、外型尺寸及面板示意图：电眼跟踪图案电眼跟踪图案割刀双电眼图案跟踪４、５、指示灯：４指示灯亮表示选择单电眼工作，５指示 灯亮表示双电眼工作。
单电眼／双电眼由开关３选择。
６、极性选择开关：按“极性”开关可以选择黑工作或白 工作，当７指示灯亮时为黑工作，８指示灯亮时为白 工作。
选择黑工作／白工作取决于印刷材料的颜色或电 眼跟踪位置（见下页图）。
图案割刀单电眼靠边跟踪单电眼跟踪印刷线电眼靠边跟踪不规则图案踪内深色外浅色电眼跟踪内浅色外深色踪内深色外浅色外深色极性为“ ”极性为“ ”７、８、指示灯：７指示灯亮表示选择极性 “ ”，８ 指 示灯亮表示选择极性“ ”。
极性“ ”或“ ” 由开关６选择。
９、方式选择开关：按“方式”开关可以选择自动或手 动，当１０指示灯亮时为自动状态，１１指示灯亮时 为手动状态。
一般操作纠偏控制器时先选择手动状态， 视纠偏材料的颜色和类型选择好极性和单／双电眼， 按方向开关调整电眼对准跟踪材料的边或线，并且调 整好电眼灵敏度，后按“方式”开关选择自动进行自 动纠偏。
光电纠偏的工艺参数
光电纠偏的工艺参数光电纠偏是一种常见的工艺过程，用于调整光线的偏振方向。
在光学制造和光通信等领域中，光电纠偏技术被广泛应用。
本文将介绍光电纠偏的工艺参数，包括偏振角度、偏振器材料、光源类型和光路设计等方面。
一、偏振角度在光电纠偏过程中，调整光线偏振方向的关键参数是偏振角度。
偏振角度是指光线的偏振方向与参考方向之间的夹角。
在光电纠偏中，通常会根据具体需求设定偏振角度，以确保光线的偏振方向符合要求。
二、偏振器材料光电纠偏中常用的偏振器材料包括偏振片和偏振棒。
偏振片是一种具有特定偏振特性的材料，能够选择性地透过或阻挡特定方向的光线。
偏振棒则是一种由多层偏振片组成的材料，能够实现更精确的偏振控制。
三、光源类型光电纠偏的效果受到光源类型的影响。
在光学制造中，常用的光源类型包括激光器、白炽灯和LED等。
不同类型的光源具有不同的光谱特性和偏振特性，因此在选择光源时需要根据具体应用需求进行合理选择。
四、光路设计光电纠偏的光路设计是确保光线能够正确通过偏振器件的关键。
光路设计需要考虑光路长度、光线的传输损耗以及光线的偏振变化等因素。
合理的光路设计能够提高光电纠偏的效率和精度。
在实际应用中，光电纠偏的工艺参数需要根据具体的需求进行调整。
首先，需要确定所需的偏振角度。
根据偏振角度的要求，选择合适的偏振器材料。
同时，根据光源类型和光路设计的要求，选择合适的光源和设计合理的光路。
光电纠偏的工艺参数对于光学制造和光通信等领域的应用具有重要意义。
通过合理调整偏振角度、选择合适的偏振器材料、光源类型和设计合理的光路，可以实现光线的精确控制和调整，提高光学系统的性能和稳定性。
光电纠偏的工艺参数包括偏振角度、偏振器材料、光源类型和光路设计等方面。
在实际应用中，根据具体需求进行合理选择和调整这些工艺参数，可以实现对光线偏振方向的精确控制和调整，提高光学系统的性能和稳定性。
西安中川光电 RLK185红外纠偏传感器 使用简要说明
RLK1
RLK18585红外纠偏传感器使用简要说明
1．关于RLK185
RLK185红外线纠偏传感器，是采用线阵CCD作为敏感元件和红外线光源为一体的数字化纠偏传感器。
可检测各种材质均匀、非透明卷材的边沿，如：纸张、金属薄板、橡胶板、布料等。
RLK185单边安装检测，具有LED位置指示，使用方便，可靠性高，广泛应用于印刷、纺织、印染、塑料薄膜、金属箔膜等开卷、收卷、分切等设备中，特别适用于纺织布料定型机设备。
可直接替代德国E+L公司FR1501或FR5502传感器。
2．产品特点
·红外线光源：可适用多种类型卷材；
·线阵CCD敏感元件：实现9个位置检测，位置定位准确；
·单边安装：一体化设计，单边安装，适应设备结构空间限制的场合；
·边沿位置LED指示：8段LED指示边沿位置，调节使用方便；
·小体积：紧凑型设计，体积小；
·标准输出：-8VDC～+8VDC模拟电压，满足多种纠偏控制器使用。
3．接线说明(5芯插座）
4．调节与指示
5．安装
�
工作距离：推荐工作距离50±10mm （传感器有效工作距离为20mm-80mm ）；�
背景要求：在目标后100mm 距离内无反射目标。
�安装方位：传感器安装方向如图所示，目标边沿应从指定方向进入。
�信号输出：传感器输出信号与安装方向有关。
�安装角度：尽量保持传感器与目标垂直。
6．安装尺寸
注:
1、有效工作距离：20mm~80mm
2、最佳工作距离：50±10(mm)
3、在目标后100mm
内应没有其他目标。
纠偏装置原理
纠偏装置原理纠偏装置是一种用于纠正行驶过程中车辆偏离运动方向的设备，常见于各类车辆以及工程机械上。
它通过一系列的感应和控制机制，能够及时发现车辆的偏离情况，并通过调整车辆方向或使用其他方式来使车辆重新回归到预定的运动轨迹上。
纠偏装置的原理主要包括感应、控制和执行三个方面。
下面将逐一介绍这些原理。
1. 感应原理纠偏装置通常会搭载一系列的感应装置，用于监测车辆的运动情况和环境变化。
常见的感应装置包括摄像头、激光传感器、GPS定位装置等。
这些感应装置能够实时获取车辆相对于所在道路或工作区域的位置、方向、速度等信息，以及车辆周围的障碍物或标志物。
通过对这些信息的采集和分析，纠偏装置能够判断车辆是否存在偏离运动轨迹的情况。
2. 控制原理一旦纠偏装置检测到车辆的偏离情况，它会根据预设的工作原则和算法进行相应的控制操作。
控制原理可以根据具体的纠偏装置而有所不同，以下是一些常见的控制方式：- 声光报警：纠偏装置会通过发出声音或闪光的方式来提醒驾驶员车辆存在偏离情况，并需要采取相应的纠正措施。
- 方向盘调整：纠偏装置可以通过电动或液压机构来调整车辆的方向盘，使其朝向正确的运动轨迹方向。
- 刹车控制：一些高级纠偏装置还可以通过控制车辆的刹车系统，在必要时对车辆进行减速或停车，以防止偏离情况进一步恶化。
3. 执行原理在纠偏装置的控制下，执行装置会执行相应的调整措施，使车辆重新回归到预定的运动轨迹上。
执行原理可以根据具体的纠偏装置而有所不同，以下是一些常见的执行方式：- 方向控制系统：执行装置通过控制方向盘或转向机构，实现对车辆方向的调整。
这可能涉及到通过电子信号或液压力来改变方向盘的位置或车轮的转向角度。
- 刹车系统：在必要时，执行装置可以控制车辆的刹车系统，通过减速或停车来纠正车辆的偏离情况。
- 警示系统：纠偏装置还可以通过控制车辆上的声光设备，通过发出声音或闪光的方式来提醒驾驶员车辆的偏离情况，并需要采取相应的纠正措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电纠偏（MC18）
Fife于1989年并入美塞斯集团()发明世界上第一套纠偏系统. 光电纠偏主要应用于卷筒材料的横向跑偏控制：可对如卷筒纸薄膜，无纺布，织布等卷[1]材进行纠偏工作。
光电纠偏主要应用于卷筒材料的横向跑偏控制，GXGK-A光电纠偏控制器,可对各种卷材：如卷筒纸薄膜、金属箔、无纺布、织布等卷材进行纠偏工作。
该控制器可根据纠偏材料的不同选择跟边、跟线方式，并自由选定单/双电眼检测以满足各种材料的需求。
光电纠偏由GXGK-A光电纠偏控制器及执行机构（滚珠丝杆、同步电机）、光电眼组成。
工作原理:
由光电检测开关检测单边的位置，以拾取位置偏差信号，再将位置偏差信号进行逻辑运算，产生控制信号，输出DC24V电压信号用来驱动外部执行机构，修正物料运行时的蛇型偏差，控制物料直线运动。
工作条件:
工作电压AC 220±10% 50Hz
环境温度 50摄氏度以下
特点:
1、主要应用于印刷包装、造纸、薄膜、纺织等行业需要控制卷边齐整的场合。
2、内量智能单片机控制
3、纠偏响应速度可调节
4、带可提供单电眼或双电眼纠偏跟踪
5、跟线和跟边自定
运行前准备工作:
1.接线：按接线图的要求将电源，电机，限位开关，光电头对应接好
2.电机方向极性要正确确定
3.限位开关控制电机停止方向的确定
4.材料对边或对线的选择
5.光电头的定位，调整。
