35KV变电站设计

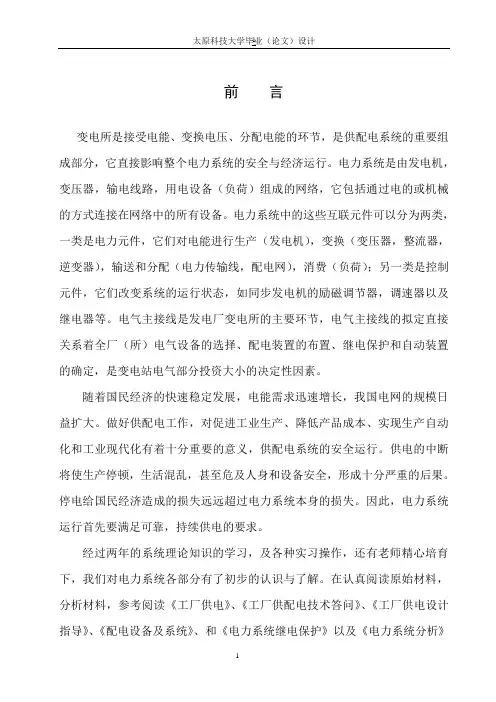

前言变电所是接受电能、变换电压、分配电能的环节，是供配电系统的重要组成部分，它直接影响整个电力系统的安全与经济运行。
电力系统是由发电机，变压器，输电线路，用电设备（负荷）组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。
电力系统中的这些互联元件可以分为两类，一类是电力元件，它们对电能进行生产（发电机），变换（变压器，整流器，逆变器），输送和分配（电力传输线，配电网），消费（负荷）；另一类是控制元件，它们改变系统的运行状态，如同步发电机的励磁调节器，调速器以及继电器等。
电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
随着国民经济的快速稳定发展，电能需求迅速增长，我国电网的规模日益扩大。
做好供配电工作，对促进工业生产、降低产品成本、实现生产自动化和工业现代化有着十分重要的意义，供配电系统的安全运行。
供电的中断将使生产停顿，生活混乱，甚至危及人身和设备安全，形成十分严重的后果。
停电给国民经济造成的损失远远超过电力系统本身的损失。
因此，电力系统运行首先要满足可靠，持续供电的要求。
经过两年的系统理论知识的学习，及各种实习操作，还有老师精心培育下，我们对电力系统各部分有了初步的认识与了解。
在认真阅读原始材料，分析材料，参考阅读《工厂供电》、《工厂供配电技术答问》、《工厂供电设计指导》、《配电设备及系统》、和《电力系统继电保护》以及《电力系统分析》等参考书籍，在指导老师的指导下，经过周密的计算，完成了此次课程设计。
第一章绪论第一节我国目前电力工业的发展方针我国目前电力工业的发展方针是：1) 在发展能源工业的基本方针指导下发展电力工业。
2) 电力工业发展速度必须与国民经济发展速度相适应。
3) 发挥水电优势，加快水电建设。
4) 建设大型矿口电厂，搞好煤、电、运平衡。
5) 在煤，水能源缺乏地区，有重点有步骤地建设核电厂。
35KV变电站典型设计图讲解
北京德威特电力系统自动化有限公司DV110105图册编号:工程名称:内蒙呼市和林新营子变电站扩建工程合同编号:02B086设计阶段:施工图设计图册名称:内蒙呼市和林新营子变电站扩建工程审定:审核:校对:设计:2002年6月10日第1张共50张电气图纸(文件目录序图纸文件名称或内容图号数量备注号1 封面 12 图纸目录 13 图纸说明 14 DVPS-600变电站综合自动化系统配置图02B086BSJK0-1 25 屏柜平面布置总图02B086BSJK0-2 46 中央信号测控接线图02B086BSJK0-3 27 公共端子排图02B086BSJK0-4 18 小母线布置图02B086BSJK0-5 19 35/10kV主变保护监控接线图02B086BSJK0-6 1310 35kV出线保护监控接线图02B086BSJK0-7 411 10kV出线保护监控接线图02B086BSJK0-8 412 电容器保护监控接线图02B086BSJK0-9 413 母线分段保护监控接线图02B086BSJK0-10 414 微机消谐记录装置接线图02B086BSJK0-11 115 母线电压互感器接线图02B086BSJK0-12 316 控制及转换开关接点图附页 117 设备表 1第2张共50张设计说明一:设计依据根据呼和浩特市供电局设计所同北京德威特电力系统自动化有限公司签订的技术协议及提供的有关技术要求进行设计。
二:设计范围根据甲方提供图纸及技术资料,按照合同所列设备进行设计。
本次设计为呼和浩特市和林新营子变电站扩建工程的保护监控部分。
三:标准设计按本企业标准及国家有关电力行业标准进行。
四:说明1.本系统设计所有事故及报警音响均通过CAN网络由微机中央信号监控装置发出。
2.本图仅供参考不指导现场施工。
第3张共50张设备表编号名称型号规格数量设备位置备注1 微机线路保护监控装置DVP-632 100/5-220 12 微机线路保护监控装置DVP-631 100/5-220 43 微机中央信号监控装置DVP-601 100/5-220 14 微机PT监控装置DVP-671 100/5-220 15 主变差动保护装置DVP-625 100/5-220 16 主变后备保护监控装置DVP-626 100/5-220 17 非电量保护装置 DVP-606 18 微机电容器保护监控装置DVP-641 100/5-220 19 连接片 JL1-2.5/2 4010 切换片 JL1-2.5/3 311 熔断器 RT18-32X/6A 4612 标签框 F31-20/50BH 14013 控制开关 LW2-Z-1a.4.6a.40.20.4/ F8514 控制开关 LW2-Z-1a.4.6a.40.20/F8 315 按钮 LA38-22/208 DC250V 2 绿色16 按钮 LA38-20/208 DC250V 13 绿色17 电铃 UZC4-3 DC220V 118 电喇叭 DDZ-1 DC220V 119 中间继电器 DZY-213 DC220V 120 切换开关 K22-33X2A/K 1021 切换开关 K22-11X2A/K 122 信号灯 AD11-22/21-8GZKDC220V 16 红绿各半23 信号灯 AD11-22/21-8GZK DC220V1 白色24 小母线支架 10825 小母线 26。
35kV变电站毕业设计答辩PPT演示课件
Assignment book

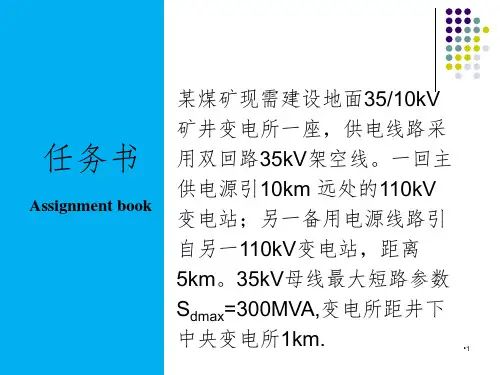

某煤矿现需建设地面35/10kV 矿井变电所一座，供电线路采 用双回路35kV架空线。一回主 供电源引10km 远处的110kV 变电站；另一备用电源线路引 自另一110kV变电站，距离 5km。35kV母线最大短路参数 Sdmax=300MVA,变电所距井下 中央变电所1km.
•13
6、继保方案的初步拟定
10kV线路的保护： 电力变压器的保护：
三段式电流保护 瓦斯保护（400kVA以上） 纵联差动保护
电容器的保护： 电流速断保护
继保发展方向：智能型微机继电保护
•14
7、变电所的防雷与接地
防护直击雷，亦可以使感应雷 过电压产生在1～2km以外。
母线上装设阀型避雷器 FA3，保护变压器、电 压互感器电气设备。
94.8
0.6
4
机电车间与生 活办公
35.2
0.4
5
井下
159.4
0.7
架空线或电缆 长度/km 型号
LGJ-35
0.5
LGJ-35
0.6
2 LGJ-35
LGJ-35
MYPT-3*703*35
0.7 1
•10
45、电力线路和设备的选择
设备选择
选择原则
按正常工作条件下选择额定电流、 额定电压及型号
按短路情况下校验开关的开断 能力、短路热稳定和动稳定。
继电器保护的整定提供技术参数
负荷计算方法 需用系数法
•3
1、负荷计算与无功功率补偿
负荷计算结果
补偿前
有功负荷Pca=4844kW 无功负荷Qca=3464kvar 视在功率Sca=5955kVA 功率因数cosφ=0.81

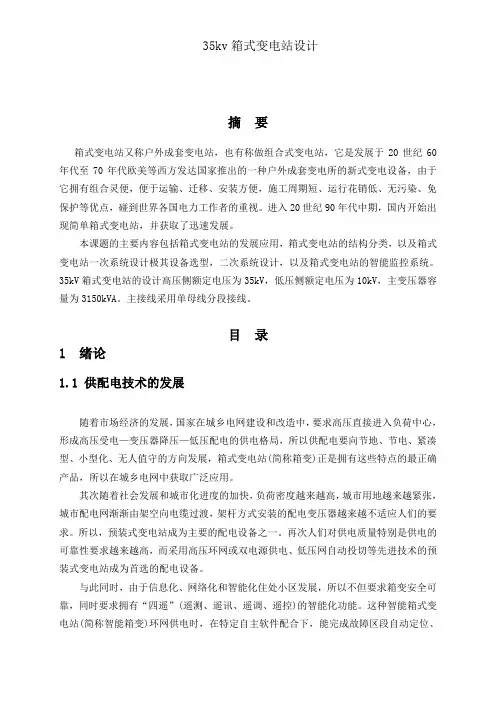

35kv箱式变电站设计
摘要箱式变电站又称户外成套变电站，也有称做组合式变电站，它是发展于20世纪60年代至70年代欧美等西方发达国家推出的一种户外成套变电所的新式变电设备，由于它拥有组合灵便，便于运输、迁移、安装方便，施工周期短、运行花销低、无污染、免保护等优点，碰到世界各国电力工作者的重视。
进入20世纪90年代中期，国内开始出现简单箱式变电站，并获取了迅速发展。
本课题的主要内容包括箱式变电站的发展应用，箱式变电站的结构分类，以及箱式变电站一次系统设计极其设备选型，二次系统设计，以及箱式变电站的智能监控系统。
35kV箱式变电站的设计高压侧额定电压为35kV，低压侧额定电压为10kV，主变压器容量为3150kVA。
主接线采用单母线分段接线。
目录1 绪论1.1 供配电技术的发展随着市场经济的发展，国家在城乡电网建设和改造中，要求高压直接进入负荷中心，形成高压受电—变压器降压—低压配电的供电格局，所以供配电要向节地、节电、紧凑型、小型化、无人值守的方向发展，箱式变电站(简称箱变)正是拥有这些特点的最正确产品，所以在城乡电网中获取广泛应用。
其次随着社会发展和城市化进度的加快，负荷密度越来越高，城市用地越来越紧张，城市配电网渐渐由架空向电缆过渡，架杆方式安装的配电变压器越来越不适应人们的要求。
所以，预装式变电站成为主要的配电设备之一。
再次人们对供电质量特别是供电的可靠性要求越来越高，而采用高压环网或双电源供电、低压网自动投切等先进技术的预装式变电站成为首选的配电设备。
与此同时，由于信息化、网络化和智能化住处小区发展，所以不但要求箱变安全可靠，同时要求拥有“四遥”(遥测、遥讯、遥调、遥控)的智能化功能。
这种智能箱式变电站(简称智能箱变)环网供电时，在特定自主软件配合下，能完成故障区段自动定位、故障切除、负荷转带、网络重构等功能，进而保证在一分钟左右恢复送电。
1.2 箱式变电站的种类、结构与技术特点1.2.1 箱式变电站的种类箱式变电站有美式箱式变电站和欧式箱式变电站。
35kv移动变电站设计

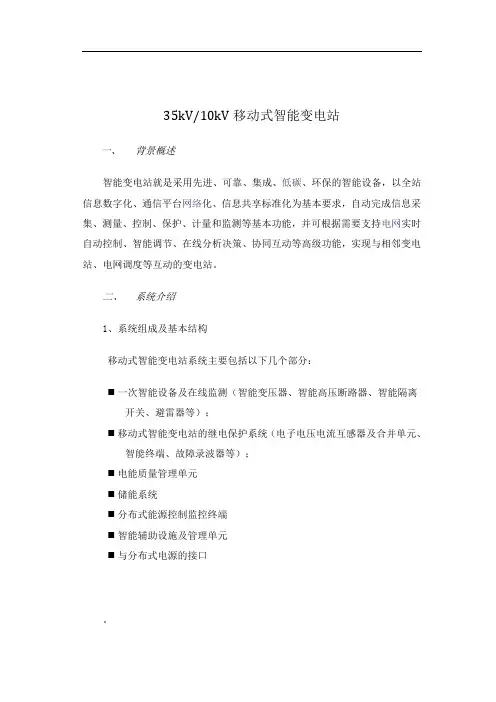

35kV/10kV移动式智能变电站一、背景概述智能变电站就是采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能，实现与相邻变电站、电网调度等互动的变电站。
