第1章 桥梁结构稳定

1、静力准则与静力法
静力准则： 处于平衡状态的结构体系，收到微小扰动后： 1）若在体系上产生一指向直线平衡位置的力(正恢复力)，当 扰动去除 后，体系 恢复到原始 的平衡 位置 ，则 平衡 是 稳定的； 2）若产生负恢复力，则平衡是不稳定的； 3）若不产生任何作用力，则体系处于中性平衡，处于该平衡 状态的荷载即为临界荷载。 静力法： 在压杆 微弯曲的中性 平衡 状 态下建立 平衡微分方 程 来 求解 临 界荷载的方法。
²
² ²
² ² ² ²
1.1 桥梁结构的失稳现象 1.2 稳定问题及其分类 1.3 稳定性的判别准则及求解方法 1.4 桥梁结构稳定的研究现状
1、克夫达敞开式桥 & 莫兹尔桥
1875年，俄罗斯的克夫达敞开式桥因上弦压杆失稳导致全桥 破坏； 1925年，前苏联的莫兹尔桥在试车时由于压杆失稳而发生事 故；
3、动力准则与动力法
动力准则： 处于平衡状态的结构体系，受到微小扰动，然后放松： 1）若体系在平衡位置附近振动，则体系的平衡是稳定； 2）振动频率随压力增大而减小，当压力达到某一临界值时， 频率为零且振动无界，则体系的平衡是中性的。 动力法： 假定体系 由于扰动 在 原 平衡 位置 附近 作 微小 自 由 振动， 写出 振动方程 ，并求出 自振 频率 的表 达式， 根据体系处 于 临 界 状 态时频率等于零这一条件确定临界荷载。
2、理想压杆的稳定问题
当轴向荷载达到Fcr时，施加微小的扰动水平力使杆件产生弯 曲，取消这一扰动 后 ，杆件仍保持微弯 状 态 ， 不会恢复到 原 来的直线平衡状态，这个平衡是随 遇 的， 称为 随遇平衡或 中性 平衡 ； 可见 ， 当 轴向荷载 达 Fcr 时，杆 件 除 了 直线平衡 状 态 外 ， 还存 在 微 弯的平衡状态，这一现象称为 “平衡分支”； 当 轴向荷载 超 过 Fcr 时， 微小 的 扰 动将 导致杆 件产 生 很 大 的 弯 曲 变 形 而破坏， 即弯 曲 屈 曲 / 弯 曲 失稳 。
3、魁北克桥事故分析
4、美国塔科马桥风致失稳（Tacoma Bridge）
1940年， 美国华盛顿州 第一座 塔科马海峡 大 桥，于7 月 1 日建 成通车，同年11月7日，主梁在68km/h的风速下发生了气弹颤 振，被严重摧毁。
5、比较著名的桥梁失稳事故
Ø 1847年，英格兰Dee Bridge； Ø 1875年，俄罗斯克夫达敞开式桥； Ø 1907年，加拿大Quebec桥； Ø 1925年，前苏联莫兹尔桥； Ø 1940年，美国Tacoma桥 Ø 1969年，奥地利The Fourth Danube 桥 Ø 1970年，英国 Milford Haven Bridge Ø 1970年，澳大利亚West Gate桥； Ø 1971年，原联邦德国Koblenz桥；
0 1 D (α ) = =0 sin α l cos α l
稳定特征方程 或稳定方程
1、静力准则与静力法
求解稳定特征方程：
sin α l = 0
n 2π 2 EI F= l2
α l = nπ （n=1，2，3，…）
y = A sinቤተ መጻሕፍቲ ባይዱnπ x l
两端简支轴心受 压构件挠度曲线
1、静力准则与静力法
2、能量准则与能量法
能量准则： 结构体系的总势能为：E p = Eε + ( −W ) 若该体系 受到微小 的 扰动，在 初 始 平衡 位置 足够小 的 邻域内 发生某一可能变形，则体系的总势能Ep存在一个增量Δ Ep ： 当Δ Ep >0，总势能增大(Ep为最小值)，说明初始平衡位置是 稳定的； 当Δ Ep <0，总势能减小(Ep为最大值)，说明初始平衡位置是 不稳定的； 当Δ Ep =0，总势能保持不变，说明初始平衡位置是中性的。 具 体 方法 ： Timoshenko 法 、 Rayleigh-Ritz 法 、 Galerkin 法 、 势能驻值原理等
n 2π 2 EI Fcr = l2 nπ x y = C1 sin l
实际 上， 当 n=1 时，上 述 方 程 对应 的 临 界 荷载 最 小 ，因 此 ， n=2，3，…对应 的临界荷载不再存 在 。因此 ，临界荷载时杆 件保持中性平衡状态的最小荷载。即：
π 2 EI F= 2 l πx y = A sin l
1、静力准则与静力法
对 于两 端 铰 接 的 理想 压杆， 当 荷载 F达 到 临 界 荷载 Fcr时，在 微弯状态(随遇平衡 状 态 )下 可 建 立 其 平衡方 程 (忽略压 缩 和剪 切变形的微小影响)：M = F·y 在微弯状态下，压杆的近似平衡方程可写成：
− EIy ′′ = Fy
EIy ′′ + Fy = 0
3、稳定问题的分类
杆件在偏心力F的作用下始终会产生压缩和弯曲变形，当F达 到临界荷载Fu时， 即使不增大荷载 ，杆 件 的 变形 都 会 继续 增 大直至破坏，这种失稳前后杆 件 的 变形形 式 不 发生 变 化 的 失稳为第二类稳定问题； —— 特 征 ： 在 失 稳 前 后 变 形 的性质不变，原来的变形大 大发展直至破坏，不会出现 新的变形形式。 相应 的 临 界 荷载 Fu 为偏心 压 杆的 最 大承 载 能 力 ， 即 极限 荷载/压溃荷载。
3、稳定问题的分类
第一类稳定问题 平衡分支问题(Bifurcation Buckling)，即达到临界荷载时，除结 构原来的平衡状态理论上仍有可能外，出现第二个平衡状态。 第二类稳定问题 极值点失稳问题(Snap-through Buckling)，结构保持平衡状态， 随着荷载的增加，在应力较大的区域出现塑性变形，结构的变 形很快增大，当荷载达到一定的数值时，即使不再增加，结构 变形也迅速增大而至于使结构破坏。 实际结构的稳定问题属第二类稳定问题，但研究第一类稳定仍 然重要，原因是： (1) 某些结构的极限荷载与分支屈曲荷载很接近； (2) 某些结构的屈曲后强度远远大于分支屈曲; (3) 第一类稳定问题体现了结构的刚度特征。
3、动力准则与动力法
保守力 ： 力在其作 用的任 意 可能位 移 上所作的 功 与 力 作 用 点 的 移动 路 径无关， 只依赖于 力移动 的 起点 和终 点 。 一般弹性力 和重 力 都是保受力 保守体系： 作用于体系的所有力（荷载和约束力）都是保守的。
结构工程中发生的稳定问题大多数都是保守体系的稳定问题， 静力法和 能量法只适用于保守体系；动力法是一般的求解 稳 定的方法，既能适用保守体系，也能适用非保守体系。
欧拉临界荷载
如果用杆件的截面积A去除以上式，可得到欧拉临界应力：
σ cr Fcr π 2 EI π 2 E π 2 E = = = = 2 2 2 A Al (l i ) λ
1、静力准则与静力法
求解过程： 1）假定杆件处于微弯曲中性平衡状态，然后取隔离体列出平 衡微分方程； 2）求解方程通解，引入边界条件，得出一组与未知常数数量 相等的齐次方程组； 3）齐次方程组有非零界，则其系数行列式为零，即D=0，从 而接触临界荷载Fcr。 D=0 是 稳定的 一 个准则， 通 常称为 稳定 特征 方 程 或 稳定方 程 ， 实际工程中，该方程一般为超越方程，需借助计算机。
2、澳大利亚西门桥（West Gate Bridge）
1970年，澳洲墨尔本附近的西门桥在架设拼装左右两个半孔 的钢箱梁时，钢箱梁的上翼缘板在跨中央失稳，导致整跨 112m的上部结构倒塌；
3、加拿大魁北克桥（Quebec Bridge）
魁北 克桥 是一座采用铆钉连接 的钢 桁 架 悬臂 梁桥 （ riveted steel truss bridge） ，全 长987m ， 宽 29m ， 高 104m。主跨达 549m ，由 177m 的 悬臂支承着 195m 长 的 挂 梁， 该 桥 至今仍保 持着世界第一的 悬臂 梁桥跨 径记录。该 桥于1919年 建成通 车， 但在建设过程中发生了2次失稳破坏，前后经历了30年、有88 名工人因此丧生。
3、稳定问题的分类
杆件 发生 弯曲失稳时，杆 件 由直线平衡形 式 变 为 弯 曲 平衡形 式，失稳前后的平衡形 式发生了 变 化 ， 这 种 失稳现象称为 第 一类稳定问题； ——特征： 结构在失稳前后的变形产生了性质上的改变，原 来的平衡形式不稳定后，可能出现与原来平衡形式有本质差 别的新平衡形式。 中性 平衡 状态是 从 稳定 平衡 过渡 到不 稳定 平衡 的 临 界 状 态 ， 此时的轴向荷载Fcr称为临界荷载/临界力；相应截面上的应力 称为临界应力σcr。

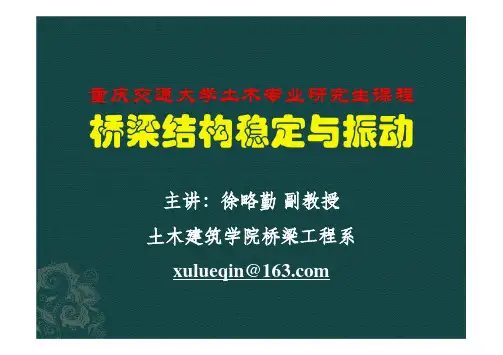

主讲：徐略勤 副教授 土木建筑学院桥梁工程系 xulueqin@163.com
