三维运动混合机使用说明书

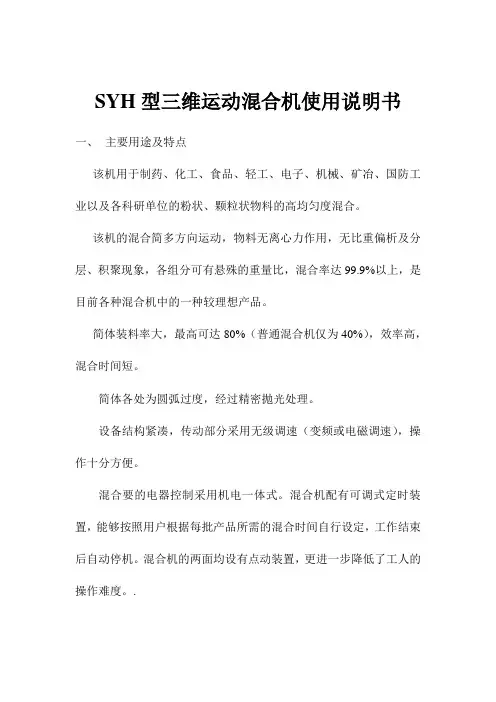

SYH型三维运600L动混合机使用说明书
SYH型三维运动混合机使用说明书一、主要用途及特点该机用于制药、化工、食品、轻工、电子、机械、矿冶、国防工业以及各科研单位的粉状、颗粒状物料的高均匀度混合。
该机的混合简多方向运动，物料无离心力作用，无比重偏析及分层、积聚现象，各组分可有悬殊的重量比，混合率达99.9%以上，是目前各种混合机中的一种较理想产品。
简体装料率大，最高可达80%（普通混合机仅为40%），效率高，混合时间短。
简体各处为圆弧过度，经过精密抛光处理。
设备结构紧凑，传动部分采用无级调速（变频或电磁调速），操作十分方便。
混合要的电器控制采用机电一体式。
混合机配有可调式定时装置，能够按照用户根据每批产品所需的混合时间自行设定，工作结束后自动停机。
混合机的两面均设有点动装置，更进一步降低了工人的操作难度。
.二、主要技术参数1.料筒容积600L2.装料容积600L3.装料重量300kg4.主轴转数5~13转/分5.电机功率 5.5kw6.外形尺寸(长×宽×高) 2060×2380×2500mm三、设备安装1、本机采用整机就位,不需要安装地脚.螺栓,但安装地面需平整(不平度≤3/1000).设备就位后,应消除底部四周与地面之间隙.2、电源的接线参见电气原理图.3、当接通电源进行空载试车时,应注意主轴的转向是否与箭头转向相符,如不符,可通过电源换相来调整.4、空载试车时,如发现机架有抖动,可在底部加10-16mm橡皮防震垫来解决.5、如出料高度不满足用户的工艺要求,用户可根据需要在底部做加高基础,但需用螺栓固定机架.6、安装完毕,操作前,应进行空载试转10分钟,可正式操作.四、操作原理1、本机采用电磁调速,开机前,接通总电源,电源指示灯亮,然后启动电机按钮,再启动调速面板上通电开关,指示灯亮(小红灯),然后缓慢地旋转调速旋钮,使之达到正常的混合转速(出厂前最高转速已限定).2、如用户需混合时间进行时间设定,到时主机会自动停转.3、混合结束,按开车顺序反之关机.五、注意事项1、本机的混合是三维空间混合,故在料桶的有效运转范围内应加安全防护栏,以免发生人身安全事故.2、在装.卸料时,设备的电动必须停机,以防电器失灵,造成不必要的事故.3、设备在运转过程中,如发现有异常情况,应立即停机检查,待排除事故隐患后方可开机.4、设备的各传动副应定期地加润滑脂.润滑油(三个月).5、操作面板的返馈旋钮,调速旋钮不得随意变动,出厂前已校核好.。

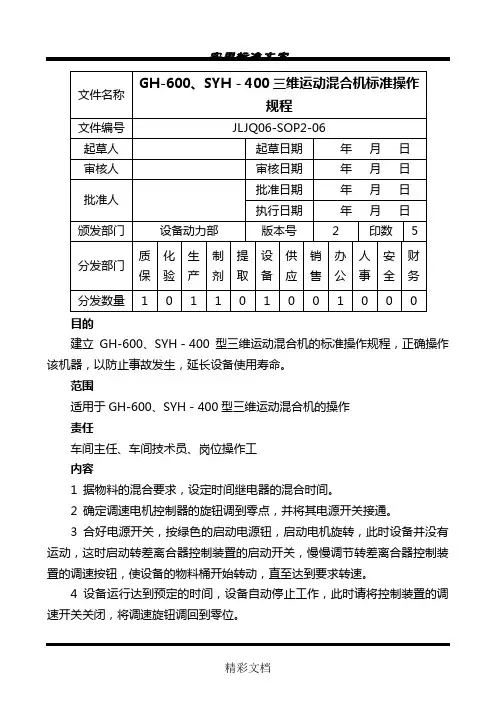

06.CH-600.SYH-400型三维运动混合机实用实用标准操作规程
目的
建立GH-600、SYH－400 型三维运动混合机的标准操作规程，正确操作该机器，以防止事故发生，延长设备使用寿命。
范围
适用于GH-600、SYH－400型三维运动混合机的操作
责任
车间主任、车间技术员、岗位操作工
内容
1 据物料的混合要求，设定时间继电器的混合时间。
2 确定调速电机控制器的旋钮调到零点，并将其电源开关接通。
3 合好电源开关，按绿色的启动电源钮，启动电机旋转，此时设备并没有运动，这时启动转差离合器控制装置的启动开关，慢慢调节转差离合器控制装置的调速按钮，使设备的物料桶开始转动，直至达到要求转速。
4 设备运行达到预定的时间，设备自动停止工作，此时请将控制装置的调速开关关闭，将调速旋钮调回到零位。
5 每次开机前，都要检查控制器调速开关是否处在关闭档，调速旋钮是否指在零位，如不是请归位后再开机。
6 开机调整调速旋钮，慢慢使混合桶的加料口调至适当位置停机，关闭电源，打开加料器，添加物料，最大装载为料桶容积的80%，盖紧顶盖，防止松动。
7 在操作过程中，如发现异常现象，应立即停车检查。
8工作结束后，请作好清洁工作，以免粉尘进入机器或渗入轴承之中。
培训
1培训部门：设备动力部
2 培训对象：车间主任、车间技术员、岗位操作工
3 培训时间：0.5小时。
06.CH-600.SYH-400型三维运动混合机标准操作规程
目的
建立GH-600、SYH－400 型三维运动混合机的标准操作规程，正确操作该机器，以防止事故发生，延长设备使用寿命。
范围
适用于GH-600、SYH－400型三维运动混合机的操作
责任
车间主任、车间技术员、岗位操作工
内容
1 据物料的混合要求，设定时间继电器的混合时间。
2 确定调速电机控制器的旋钮调到零点，并将其电源开关接通。
3 合好电源开关，按绿色的启动电源钮，启动电机旋转，此时设备并没有运动，这时启动转差离合器控制装置的启动开关，慢慢调节转差离合器控制装置的调速按钮，使设备的物料桶开始转动，直至达到要求转速。
4 设备运行达到预定的时间，设备自动停止工作，此时请将控制装置的调速开关关闭，将调速旋钮调回到零位。
5 每次开机前，都要检查控制器调速开关是否处在关闭档，调速旋钮是否指在零位，如不是请归位后再开机。
6 开机调整调速旋钮，慢慢使混合桶的加料口调至适当位置停机，关闭电源，打开加料器，添加物料，最大装载为料桶容积的80%，盖紧顶盖，防止松动。
7 在操作过程中，如发现异常现象，应立即停车检查。
8工作结束后，请作好清洁工作，以免粉尘进入机器或渗入轴承之中。
培训
1培训部门：设备动力部
2 培训对象：车间主任、车间技术员、岗位操作工
3 培训时间：0.5小时。

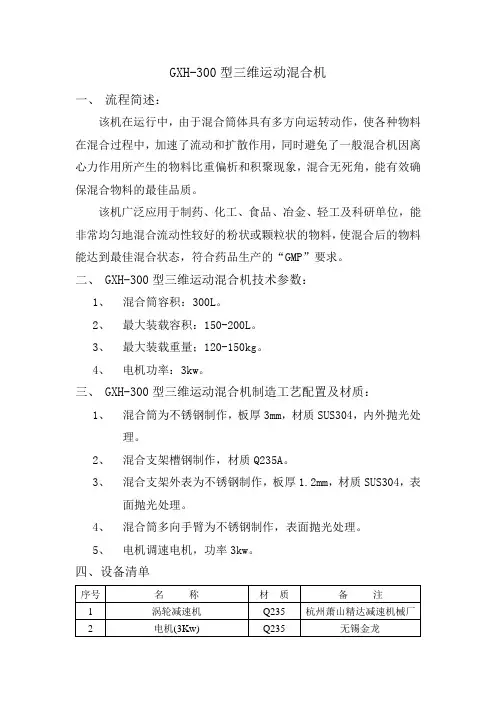

GXH-300三维混合机说明书
GXH-300型三维运动混合机
一、流程简述：
该机在运行中，由于混合筒体具有多方向运转动作，使各种物料在混合过程中，加速了流动和扩散作用，同时避免了一般混合机因离心力作用所产生的物料比重偏析和积聚现象，混合无死角，能有效确保混合物料的最佳品质。
该机广泛应用于制药、化工、食品、冶金、轻工及科研单位，能非常均匀地混合流动性较好的粉状或颗粒状的物料，使混合后的物料能达到最佳混合状态，符合药品生产的“GMP”要求。
二、 GXH-300型三维运动混合机技术参数：
1、混合筒容积：300L。
2、最大装载容积：150-200L。
3、最大装载重量；120-150kg。
4、电机功率：3kw。
三、 GXH-300型三维运动混合机制造工艺配置及材质：
1、混合筒为不锈钢制作，板厚3mm，材质SUS304，内外抛光处
理。
2、混合支架槽钢制作，材质Q235A。
3、混合支架外表为不锈钢制作，板厚1.2mm，材质SUS304，表
面抛光处理。
4、混合筒多向手臂为不锈钢制作，表面抛光处理。
5、电机调速电机，功率3kw。
四、设备清单
四、 GXH-300型三维运动混合机价格 (含税含运费)。
设备照片：
附：
一、加工周期：
合同生效后30个工作日发货。
SYH型三维混合机操作规程
SYH型三维混合机操作规程1. 前言SYH型三维混合机是一种重要的混合设备，通常用于制药、食品、化工等行业。
为了保证设备操作安全，有效地利用设备，特制定本操作规程。
2. 设备说明SYH型三维混合机由主机、电控箱等组成。
主要特点是采用三维运动，以达到物料的全方位混合。
设备外观如下：SYH型三维混合机外观SYH型三维混合机外观3. 操作流程3.1 开机操作1.确认电控箱面板及紧急停止开关是否处于关闭状态；2.按“电源”开关，使电控箱电源开启；3.按“主机电源”开关，使主机电源开启；4.按“转速调节”开关，使转速调节器工作；5.根据需要设置转速，推动转速调节器旋钮，调整转速，转速取决于物料特性和混合时间。
3.2 加料操作1.将需要混合的原料放置在物料桶内；2.打开物料桶上方的盖子，将物料倒入料斗；3.按“开”按钮，使混合器开始工作；4.根据需要调整混合时间，当混合时间达到预定时间时自动停止。
3.3 清洗操作1.关闭混合器电源；2.打开物料桶、料斗和机壳的清洗口；3.用清水或有机溶剂将混合器内所有的原料清空干净；4.关闭清洗口并擦干，待全部干燥后，将设备复位。
4. 安全注意事项1.操作前应仔细阅读本规程，并由专人进行指导和操作；2.操作时应戴防护手套和口罩，以免吸入粉尘和飞溅的液体；3.加料前应将设备处于停止状态；4.在操作过程中，不得随便拆卸或调整设备；5.紧急停止开关用于紧急情况下使用，切勿恶作剧操作；6.清洗时应注意保护电气部件，切勿使用过多的水或溶剂，以免短路和设备损坏。
5. 结语本规程是SYH型三维混合机操作的基本流程，准确地遵循操作规程，能够保证设备的正常运转和物料混合的质量。
请各使用者认真学习本规程，并按照要求执行。
如有疑问或意见，欢迎随时与我们联系。
三维混合机SOP
标题SW-100三维混合机操作、维护保养规程
编号版本页数共3页
起草人签名审
核
人
签名批
准
人
签名日期日期日期
起草部门颁发部门生效日期年月日发送部门份数
目的：建立SW-100三维混合机操作、维护保养规程
范围：SW-100三维混合机操作、维护保养
责任者：车间主任、操作员、机修员
内容：
1、生产前准备：检查是否有挂“清洁合格证”状态标志。
2、开机操作
2.1 生产投料前，时间设为10分钟。
确认无异常现象时，方可设定
正常工作时间后进行正常生产。
2.2 上料时进料口向上，不到位时可电动黄色开关开完成，并关闭出
料口碟阀并锁紧，千万不能碰到混料壁。
2.3 卸料时，可按黄色点动开关。
调整卸料位置出料。
2.4 设备运行时应在料桶的有效运转范围内加安全防拦，以免发生人
身安全事故。
2.5在上料、卸料时必须停机操作。
3、维护与保养
3.1 设备的各传动部位应每3个月一次添加润滑脂，润滑油。
3.2 设备在运转过程中，如发现有异常情况，应立即停机检查，待排
除多余事故隐患后方可开机，
3.3 设备在生产运行中如有异常情况应立即停机检查，待检修正常后再开机。
3.4 整机每半年检修一次。
SYH型三维混合机操作规程
SYH型三维混合机操作规程SYH型三维混合机是一种常用于制药、食品等行业中的混合设备。
本文将介绍SYH型三维混合机的操作规程，以确保操作人员的安全和设备的正常运转。
一、操作前准备1. 设备检查在使用SYH型三维混合机之前，必须对设备进行检查和清洁。
检查应包括以下项目：•各电气元件、阀门和管路是否完好无损；•运转部位是否润滑良好；•混合筒内有无杂物和过多的残料；•进口和出口管路是否畅通。
在确认设备正常无损之后，进行清洗，并进行三废的分类存放。
2. 环境检查为确保操作人员的安全，操作前还应仔细检查工作环境。
需注意以下事项：•工作地点周围必须保证无防爆品；•地面应平整、无障碍物；•工作室内通风良好。
确认以上环境无隐患后，再开始操作设备。
二、操作流程1. 开机准备首先，操作人员需要进行开机准备。
具体步骤如下：1.将混合筒的盖子打开，并将需要混合的物料加入筒内；2.按下电源开关，打开主电源，启动电机；3.将混合筒盖子紧密按照设备安装说明加以安放。
2. 操作注意事项在操作SYH型三维混合机时，应注意以下事项：1.严格按照运转要求进行操作，如需停机时，应关闭主电源。
2.不得将手或其他部位伸入运转设备内部进行清理。
3.遇到异常情况应立即停机并检查原因，经确认后方能继续使用。
4.操作过程中应注意观察运转设备的运行是否正常、有无异音、有无振动等。
如出现问题应及时停机检查排除故障。
3. 关机步骤完成混合后，需要停止设备并进行清理，具体步骤如下：1.关闭主电源；2.打开机器盖子，从混合筒中取出物料；3.将混合筒内部进行彻底清理；4.关闭混合筒盖子。
三、注意事项在操作SYH型三维混合机时，还需注意以下事项：1.操作人员必须经过专业培训或具有相关工作经验，并获得相关操作资格证书。
2.所有操作都必须由专人操作，绝不能将操作设备私自转让给非所指定人员。
3.未进行专业培训或无资格证件者，不得擅自操作该设备。
4.确认操作过程中不得发生的违禁行为，如吸烟、使用火种、喧哗打闹等行为。
三维混合机操作规程
1目的规范三维运动混合机的操作，指导工人生产。
2适用范围固体剂车间。
3责任三维运动混合机操作人员。
4内容4.1开机操作4.1.1打开电源开关，电源指示灯亮；检查调速器旋钮应放至最小位置。
4.1.2按下起动按钮，使三相异步电动机处在工作状态，然后调整旋钮使转速从低到高试运转。
4.1.3装料和卸料时，操作人员应将起动电源切断（电源指示灯灭）。
由一人操作，以防发生安全事故。
4.1.4料筒和摇臂部分要进行三维空间运动，操作人员必须距离设备回转范围外的安全区域。
4.1.5操作人员要定期检查和调整三角胶带和链条的松紧，每40小时定期在轴承和被动轴滑块处注入润滑脂和润滑油，链轮、链条处涂抹润滑油。
4.2维修与保养第2页/共2页4.2.1每次生产前对电气部份、自动控制部份检查一次使其处于正常运作。
4.2.2 每月对电气部份全面检修一次。
4.2.3 每年对整机大修一次。
5 培训5.1 培训对象：三维运动混合机操作人员5.2 培训时间：二小时Word是学生和职场人士最常用的一款办公软件之一，99.99% 的人知道它，但其实，这个软件背后，还有一大批隐藏技能你不知道。
掌握他们，你将开启新世界的大门。
Tab+Enter,在编过号以后，会自动编号段落Ctrl + D 调出字体栏，配合Tab+Enter 全键盘操作吧Ctrl + L 左对齐，Ctrl + R 右对齐，Ctrl + E 居中Ctrl + F 查找，Ctrl + H 替换。
然后关于替换，里面又大有学问！有时候Word文档中有许多多余的空行需要删除，这个时候我们可以完全可以用查找替换”来轻松解决。
打开编辑”菜单中的替换”对话框，把光标定位在查找内容”输入框中，单击高级”按钮，选择特殊字符”中的段落标记”两次，在输入框中会显示“ "PAP'，然后在替换为”输入框中用上面的方法插入一个段落标记” 一个“AP”），再按下全部替换”按钮。
这样多余的空行就会被删除。
SYH-600型三维混合机操作规程
SYH-600型三维混合机操作规程一、前言：SYH-600型三维混合机是一款高效的混合设备，可广泛应用于医药、食品、化工、冶金等领域的干粉、颗粒等物料的混合。
为了保证设备的正常运转，达到最佳混合效果，保证安全性、稳定性及造粒率，制定该操作规程。
二、操作前准备1. 根据生产工艺及生产计划确定所需料量，并严格按照设备容积比例投料。
2. 仔细检查设备上是否有异物，如有，应立即清理干净。
3. 检查所有设备是否正常运转，设备运转无异常后才可进行下一步操作。
4. 在仪表板上查看对应仪表位置的显示是否符合要求，并开启电源、仪器电源。
5. 检查混合机维护情况，包括轴承润滑、皮带张紧及擦净外表。
厂家要求填充合适的润滑油或润滑脂。
三、操作流程1. 开启进料门，将物料投入混合机内，注意：要随时关注喂料口的负荷电流，以避免超过额定电流。
2. 关闭进料门，并将混合机的总电源打开。
3. 根据混合机的额定容积和物料的比例，调整混合机的滚筒转速和旋转角度，通常只需30-60秒就能达到最佳混合效果。
4. 完成混合后，关闭混合机电源，使用扫帚和吹风机清除混合机清洁工作面上的物料残留。
5. 取出混合好的物料，密封储存。
四、操作注意事项1. 操作人员必须保持集中精神，严格遵守安全操作规程。
2. 操作人员在投料时，必须将手从进料口处退至安全距离，操作过程中不得翻动混合机或伸手进入混合机内。
3. 混合机停止运转后，禁止清洗混合筒内部，以免发生意外。
4. 混合机日常保养和点检要求严格按照企业的规范操作，及时处理问题。
5. 操作完毕后，关闭混合机总电源，将设备清洁干净并储放妥当。
五、结论由于三维混合机的信息化产品的应用，随着信息化水平的提高，企业对三维混合机的需求量将不断增加。
正确合理的操作三维混合机，不仅可以实现优质的生产，同时也原便于维护设备、提高设备使用寿命。
在工作中，人们必须遵守此操作规程，在规范操作中，使其正常工作，提高生产效率和产品质量，为企业创造了良好的经济效益。
三维运动混合机多向运动混合机安全操作及保养规程
三维运动混合机多向运动混合机安全操作及保养规程前言三维运动混合机多向运动混合机（以下简称混合机）是一种用于混合、干燥、制粒等多种工业生产过程的设备。
为确保混合机的稳定运行以及操作人员的安全，本文将介绍混合机的安全操作及保养规程。
操作规程1.操作前准备在进行混合机操作之前，必须进行以下准备工作：1.1 点验设备：在使用设备前，要检查混合机的控制按钮是否可正常启动，视窗是否完好，是否有异常声响等状况。
1.2 检查电源线：要确保电源线能够正常连接，并且不会导致墙壁插头的过载。
1.3 清洁设备：混合机每次操作前和操作后一定要做好清洁，以免因混合物残留而影响操作效果。
2.操作过程2.1 操作时禁止将任何物品放入单位以外的区域。
2.2 操作时不允许将手插入机器内部，以免发生危险事故。
2.3 混合机在每小时的操作过程中，都不能停留超过15分钟，以免其过热引发安全问题。
2.4 操作者需要熟知混合机的操作手册，在遇到操作不当的情况时，需即时停止操作，并向相关专业人员请教。
2.5 混合机操作后，需要进行清洁，以确保下一次操作能够正常进行。
保养规程1.操作结束准备1.1 定期修复：机器的每台设备都需要进行定期的修复和检查，以确保操作安全和设备的正常使用时间。
1.2 保护机器：混合机的机器套进行过热保护时需要进行清洁保养。
2.日常保养2.1 每天对混合机进行清洁。
应使用潮湿的布进行清洁，以保证清洁效果。
2.2 定期检查混合机的各项功能是否能正常使用，如三维运动、提供加热等。
2.3 若发现任何异常，请及时通知维修部门。
结论三维运动混合机多向运动混合机是一种非常常见的设备，在日常操作维护时，应特别注意安全问题和维护规程。
通过机器的定期保养，可以有效的保障混合机的正常运行，延长其使用时间和性能。
希望本文提供了对混合机的进一步了解。
SYH-600型三维运动混合机标准操作规程
1. 目的：建立SYH-600型三维运动混合机标准操作规程，确保设备正常运行。
2. 范围：适用于SYH-600型三维运动混合机。
3. 责任：车间主任、质量监督员、车间设备管理员、维修工、工序组长、操作人员。
4. 内容：4.1 操作程序4.1.1 开机前的准备4.1.1.1 检查确认SYH-600型三维运动混合机已清洁，待用。
4.1.1.2 合上机箱内空气开关，再打开钥匙开关，电源指示灯亮，观察变频器显示是否已回“零”位，检查电源电压是否正常。
检查结束后关闭钥匙开关。
4.1.1.3 检查皮带松紧程度，检查主轴、转筒连接部位是否紧固无松动。
4.1.2 开机及运行4.1.2.1 通过时间继电器，设置工艺要求的时间。
先按动时间继电器显示面板下部一排白色小按钮中最右边（面朝面板站立）的档位选择按钮，选择m/s档位，此时左起前两位表示分钟，后两位表示秒数，从左到右依次按动标有加号及减号的小按钮实现混合时间的选定。
4.1.2.2 打开钥匙开关，通过按动代表升降的三角形钮设定转速，一般设定在30-35HZ左右，若不要求设定转速则设备默认最高转速。
4.1.2.3 点动运行一下混合机（按动启动按钮，随即按下停止按钮，使设备运行一个很短暂的时间），确认设备空载无异常，同时将滚筒调整到适合加料的位置（可通过反复点动设备实现），随后关闭钥匙开关。
4.1.2.4 检查确认出料阀已经紧闭，打开上盖，将待混物料加入。
加料结束后，盖上平盖，上紧螺丝，即可进行混合操作。
4.1.2.5 确认进、出料均已紧闭且出料阀开关杆已正确锁紧，确认运动区已无人员活动、无其他障碍物，打开钥匙开关，按动启动按钮，启动机器，机器将按照设定的混合时间与转速进行运转。
4.1.2.6 达到预定混合时间后，设备停止运转，此时如出料口位置不佳，可反复点动操作，将出料口调整到最佳位置，关闭钥匙开关切断电源后，方可进行出料操作。
4.1.2.7出料时，打开出料口蝶阀即可将料放出。
三维运动混合机设备手册
SGH--800三维运动混合机一，主要技术参数1，混合箱容积L：8002，最大装料溶剂L：6403，最大装料重量kg：4004，主轴转速r/min：0～8r/min5,电机功率kw：7.5二，多向运动混合机的结构特点及运动轨迹介绍1，该混合机能使物料在三维空间的轨迹中运动，不仅有湍动作用，可以加速物料的扩散和运动，而且有翻转运动，可以克服离心力的影响，消除比重偏差现象，不产生物料积聚和团块滞流，它的湍动作用是强烈的，翻转运动是缓慢的，使物料在混料桶内的运动无任何死角。
这种混合机的混料桶的运动形态是：在进行自转的同时，还进行公转，并且有上下左右前后全方位的运动。
混料桶的运动可分解成如下几种运动方式的组合：上下的剪切运动；左右的平移运动；自转和公转的旋转运动。
这几种运动组合成的复杂的运动形式完全解决了药物比重差异所形成的偏析和积聚滞流等现象，提高了混合质量和精度，使物料混合均匀度高达99.5％，装料系数高达85％。
2，多向运动混合机由机座、驱动系统、万向摇臂机构、独特形状混料桶及电器控制系统组成。
该混合机具有一个主动轴和一个被动轴，每个轴端带有一个Y型万向节，两个万向节之间设有混料桶，混料桶置于二个空间呈交叉又相互垂直并分别由Y型万向节联接的主、从动轴之间。
3，下图为多向运动混合机两空间交叉轴运动轨迹的正视投影图。
图中LM、NT为混料桶与两空间垂直交叉的轴正视投影。
当主动轴旋转四分之一周时，LM轴运动至NT位置，并呈（M）（L）位置时，则NT运动到（T）（N）位置，而混料桶在公转的同时又自转四分之一周，主轴继续转动到二分之一周时，LM转至（M）′（L）′位置与LM重合，NT转至（T）′（N）′与NT重合，此时混料桶已自转二分之一周。
当主轴再转二分之一周时，LM、NT复原，混料桶自转一周；在此运转过程中，当LM轴在上时，则NT轴在下，物料向下滑动；当NT轴在上，LM轴在下时，混料桶翻转，物料产生一次湍流。
三维运动混合机安全操作规程
三维运动混合机安全操作规程1、目的：确立GH1000三维运动混合机使用、日常维护和检修保养方法，确保该设备被正确的使用、维护保养和检修，减少设备故障发生率。
2、范围：适用于GH1000三维运动混合机的使用、维修、保养操作。
3、责任者：岗位操作工、设备维修保养人员、车间管理人员、现场QA。
4、程序4.1 GH1000三维运动混合机结构图4.2 操作前准备4.2.1 检查电源指示是否正常，压缩空气压力应≥0.6MPa。
4.2.2 检查真空上料机是否归到原位，检查护栏是否合上，下方放料阀门把手是否朝上，设备底部清洗头是否卸下。
4.2.3 检查出料口是否关闭。
4.2.4 真空上料机与真空上料桶连接，旋紧真空上料桶顶部卡箍。
4.3 设备开关机程序4.3.1 设备开机登录将总电源开关由OFF位置旋至ON位置，此时电源指示灯(红色)亮，打开电源钥匙开关，人机界面通电启动，触摸屏上显示登录画面。
输入产品编号及批号，按开机画面上的登录键，输入正确的用户名和密码。
按下确定键，弹出开机登录画面后，再次按下登录键，进入操作系统，人机界面出现<自动运行画面>。
用户权限分为三个级别：操作级、车间级和工厂级。
自动运行步骤描述：调出预先设置好配方参数，按启/停键执行自动运行程序，在自动运行过程中可以停止自动运行程序。
手动操作画面可对设备各执行部件进行调试和运转操作，操作结束后返回自动运行画面。
4.3.4 配方参数设置画面在画面中按<配方设定>键，输入车间级/工厂级密码，再次按下<配方设定>键，进入配方参数设置画面。
参数设置画面中可以配置自动运行参数，新建数据记录名，对其混合时间和混合速等进行设置。
参数列表：设置结束后输入配方编号，按下屏幕左下方的<存储>键,系统将保存设置的参数，按返回键回到自动运行画面。
在参数设置画面中可以配置多个配方参数，以便以后的生产调用。
4.3.5 配方调用画面在画面中按<配方调用>键，输入工厂级密码，再次按下<配方调用>键，进入配方调用画面。
三维混合机的使用方法
三维混合机的使用方法三维混合机是一种用于混合、搅拌、均匀分散浆糊和粉末物料的设备。
它可广泛应用于医药、化工、食品、冶金、建材等领域。
下面将详细介绍三维混合机的使用方法。
1. 检查设备在使用三维混合机之前，首先要仔细检查设备的各个部分是否完好，确保设备安全可靠。
包括检查电源线、电机、搅拌刀片等部件是否正常工作，是否有损坏。
2. 准备原料根据生产工艺的要求，准备好需要混合的原料。
原料的种类、质量和比例应该按照配方进行准确称量。
3. 打开设备先将电源线插入电源插座，然后按下开关按钮，启动设备。
此时应该能听到电机运转的声音。
4. 调整设备参数根据实际工艺要求，调整设备的参数。
通常包括转速、混合时间和运行模式等参数。
例如，可根据所需的混合物料来调整转速，一般要保证物料能够均匀分散，但同时要避免过高的转速导致过度磨损。
5. 加入原料将准备好的原料逐步加入三维混合机搅拌筒中。
注意，加入原料时应按照工艺要求的顺序进行，并逐步加入，以免造成反应不均匀。
6. 开始混合加入原料后，关闭搅拌筒盖。
根据设备的操作指南，选择合适的搅拌模式，启动搅拌机。
通常，在开始搅拌前，可以先选择“预混”模式进行5-10分钟的预混合操作，然后再选择“正向搅拌”模式。
7. 监测混合进度在搅拌过程中，应不时地检查混合的进度。
可以通过取样检查原料的颜色、粒度和湿度等指标来判断混合的情况。
如有必要，可以调整搅拌时间或搅拌速度以达到工艺要求。
8. 搅拌结束搅拌时间达到要求后，关闭三维混合机的电源。
打开搅拌筒盖，取出混合好的物料。
9. 清洁设备将混合机内部和外部的残留物彻底清洁干净。
可以使用清洁剂和水来清洁设备，同时注意安全和节水用电。
10. 储存设备将清洁干净的三维混合机储存到指定的地方，以便下次使用。
总结：以上就是三维混合机的使用方法。
使用三维混合机时，首先要检查设备的状态，然后准备好原料，并在混合过程中调整设备参数和监测进度。
最后要彻底清洁设备，并妥善储存。
GH-600型高效三维运动混合机使用、维护、保养标准操作规程
北京华达杰瑞生物技术有限公司.GMP文件
目的：建立GH-600型高效三维运动混合机使用、维护、保养、标准操作规程
范围：GH-600型高效三维运动混合机
责任：操作工、维修工、设备员、车间主任、设备部经理、QA监控员
内容：
1、操作程序；
1.1 查设备有无“完好”证；
1.2 检查电源是否符合要求，且控制器调速开关是否处在关闭档，调速旋钮是否指在零位；1.3 启动主电机，打开调速电机控制器电源开关；
1.4 慢慢调节转差离合器控制装置的调速按钮，使设备的物料桶开始转动，直至达到工艺要求的转速；
1.5 调整调速旋钮，使混合桶的加料口调至适当位置，停机后打开加料口添加物料（最大装载容量为总容量的80%）后，盖紧顶盖；
1.6 设置自动程序，重新启动电机使混合机工作，当达到预定时间后设备将自动停机；
1.7 在设备运行过程中，若有异常现象，应立即停机检查；
1.8 在混合过程中，操作人员不宜靠近混合物料桶，以免物料桶旋转过程中撞人，造成人身事故；
1.9 工作结束后，做好清场工作，以免粉尘进入机器内部或渗入轴承润滑部位。
2、维护、保养
2.1 新设备在使用1个月后，要重新换减速机机油（型号为19#）；
2.2 要经常检查设备的紧固件是否松动,并及时进行紧固；
2.3 轴承及链条等润滑部位应经常加润滑油；
2.4进出物料口要经常清理,密封件要保持良好,不变形,若有变形应及时更换.
____________________________________________________________________________________________________
第 1 页共1 页。
SYH型三维混合机使用说明书
SYH型三维混合机使用说明书常州市益民干燥设备有限公司目录一、主要特点及用途 1二、主要规格及技术参数 1三、工作原理及工艺过程 1四、安装场地的要求 5五、设备的安装 5六、操作及调试 6一、主要用途SYH系列三维运动混合机是一种广泛使用于制药、化工、食品、轻工等行业及科研单位的新颖物料混合机。
该机能非常均匀地混合流动性能好的粉状或颗粒状的物料，使混合的物料达到最佳效果。
二、主要技术参数规格型号料筒容积(L)装料系数主轴转速(rpm)电机功率(kw)外形尺寸(长x宽x高)重量（kg）SYH-5 5 0.75~0.85 0~30 0.37 400x600x600 50三、工作原理三维运动混合机工作原理与传统的回转式混合机不尽相同，它在立体三维空间上做独特的平移、转动、摇滚运动，使物料在混合筒内处于“旋转流动—平移—颠倒坠落”等复杂的运动状态，既所谓的TURBULA状态；产生一股交替脉冲，连续不断地催动物料；运动产生的湍流则具有变化的能量梯度，从而使被混合的的物料中各质点具有不同的运动状态，各质点在频繁的运动扩散中不断的改变自己所处的位置，产生了满意的混合效果。
物料混合中最忌的两点：一混合运动中离心力的存在，它能使不同密度的被混合物料产生偏析；二：被混合物料成团块状和聚积运动，是物料不能有效的扩散掺和，三维运动混合机的运动状态客服上述弊病，它是目前国际上理想的高效能混合设备。
四：结构特征三维运动混合机由机座、驱动系统、三维运动机构、混合筒及电器控制系统部分组成。
与物料直接接触的混合筒采用优质不锈钢材料制造，筒体内壁精密抛光。
1、机座：该机机座由型钢制成，外包不锈钢镜面面板，机座结构合理，能有效的稳定整机，完全符合药品生产的GMP要求。
2、驱动系统：该机的驱动系统由电机、传动减速系统、变频器、及控制系统组成传动减速系统，设计简练传动平稳可靠。
变频器能有效地缓冲重载启动的惯性，还能准确的选择停机时料筒的最佳位置，以方便进料或出料。
三维运动混合机(SYH-900型)标准操作规程
三维运动混合机(SYH-900型)标准操作规程一、目的：建立SYH-900三维运动混合机的标准操作规程,强化设备使用与管理,从而保证产品质量。
二、范围：本规程适用于SYH-900三维运动混合机的操作。
三、职责：操作人员对本标准的实施负责，车间主任负责监督检查。
四、制定依据：《药品生产质量管理规范》2010年修订版、该设备使用说明书及公司实际情况。
五、内容：1. 操作前的准备工作：1.1 检查设备清洁卫生，试开空车，检查设备能否正常运行。
1.2 检查主动轴滑块螺栓，螺钉是否有松动现象，并在滑块中定期注入润滑油、润滑脂。
1.3 定期检查皮带及链轮的松紧，必要时应进行调整或更换。
2. 生产操作：2.1合上总电源开关，“待机”指导灯亮，再打开钥匙开关，则面板系统显示通电，再按下“电源开”按钮启动电机。
2.2启动电磁调速控制开关，再缓慢旋转调速旋钮使加料口调节至理想高处，切断控制器电源，松开加料口卡箍，取下平盖，进行加料，所加物料不能超过筒体积的70％。
2.3加料结束后盖上平盖，上紧卡箍，即可进行混合运转。
2.4再次按2.1和2.2规定程序启动电机和电磁调速控制开关，缓慢旋转调速旋钮使之达到正常混合转速。
2.5设定混合时间，经过验证混合时间为9～15分钟2.6混合均匀后停机，将下口转至最低处，如出料口位置不理想，可再次按2.1规定程序开机，调节旋钮，将出料口调整到最佳位置，切断电源，方可开始出料操作。
2.7 出料时打开出料抽板即可出料。
将混合好的物料装入洁净容器，上好内外盖，贴上标签注明品名、批号、数量、日期、操作人。
认真填写生产记录。
2.8 清洗：混合桶处于出料位置，打开加料口，即可进行冲洗。
3.清洁：按《SYH-900三维运动混合机清洁规程》进行清洁。
4.维护保养：按《SYH-900三维运动混合机维护、保养规程》进行维护保养。
SYH-200型三维运动混合机操作规程
SYH-200型三维运动混合机操作规程SYH-200型三维运动混合机操作规程1. 目的：建立SYH-200型三维运动混合机的操作规程，正确使用设备，确保设备正常运转及产品质量、延长设备使用寿命。
2. 范围：适用于SYH-200型三维运动混合机的操作。
3. 责任者：混合岗位操作工。
4. 规程：4.1 开机前：4.1.1 检查设备的状态标志及清洁情况；电的供应情况，是否存在短路现象。
4.1.2 检查各部件润滑情况，发现异常则排除；检查整机各部分紧固件是否有松动现象，若松动则加以紧固。
4.1.3 接通电源进行空载试车10分钟，听声音是否正常，发现异常及时排除故障。
4.1.4 准备工作所需用的物料、容器及工具。
4.2 开机：4.2.1 打开进料盖，投入适量待混合物料（物料一般为筒体容积的1/5～1/2左右）。
合上进料盖，关闭出料盒，并严实密封，旋紧手柄。
4.2.2 把调整旋钮归零后，打开电源总开关，根据工艺要求，设定混合时间，一般物料混合15分钟，启动电机按钮，再启动调速版上通电开关，指示灯亮，然后缓慢旋转调速旋钮，使达到正常的混合速度。
4.3 停机：4.3.1 物料混合完成后，按“停止”按钮，随后按“点动”按钮，使混合机筒体处于排料角度位置。
4.3.2 待机器停止后，关闭电源，扳动阀门手柄打开阀门，打开出料盖出料，使已混物料分批排入预置的容器内。
4.3.3 操作结束，操作工挂设备待清洁牌，填写设备运行记录。
4.4 注意事项：4.4.1 启动机器时，必须严禁人员位于筒体运行空间，并严禁机器运行时人员进入运行空间。
4.4.2 开机前调速表必须复零。
4.4.3 黄油嘴及减速机注意加油。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三维运动混合机使用说明书
2014/9/17
详细介绍：
一、三维运动混合机用途及特点
本机用于制药、化工、食品、轻工、电子、机械、矿冶、国防工业及各科研单位的粉状、颗粒状物料的高均匀度地混合。
该机的混合筒多方向运动，物料无离心力作用，无比重偏析及分层、积聚现象，各组分可有县殊的重量比，混合率达99.9%以上,是目前各种混合机中的一种较理想产品。
二、三维运动混合机主要技术参数
1、料筒容积 200 升
2、装料容积 160 升
3、装料重量 100 ㎏
4、电机功率 2.2 千瓦
5、外形尺寸（长×
1220×1700×1400 毫米
宽×高）
三，三维运动混合机工作原理
装料的筒体在主动轴的带动下，作周而复始的平移，转动和翻滚等复合运动，促使物料沿着筒体作环向、径向和轴向的三向复合运动，从而实现多种物料的相互流动、扩散、积聚、掺杂，以达到均匀混合的目的。
三、三维运动混合机安装
本机只要安置在结实较平的地面上（不平面度≤3/1000）即可。
本机功率为2.2千瓦，总进线为三根相线及一根中线到设备。
在混合机的最大工作区做标识,以免工作时碰伤工作
人员。
四、三维运动混合机操作
1. 检查电源是否符合要求。
2. 检查本机所有电器、仪表是否正常完好。
3. 先空运转,检查主动轴转向是否与标识一致。
4. 按规定装料量装料混合
五、三维运动混合机注意事项：
1. 本设备外壳必须有良好的接地。
2. 料筒和摇臂部分要实行三维空间运动，故用户必须在设备回转范围内设有防护栏杆或明显的警界线，以防发生人身事故。
七、三维运动混合机维护与保养
1、减速机和轴承处应定期注入润滑油和润滑脂。
2、定期检查各传动部份的运转情况及各紧固件部位的松动情况。
