附墙加长架计算

附墙加长架计算

附墙加长架(3400mm)计算书附墙加长架计算一、概述SC200/200,SCD200/200型号施工升降机产品得研制过程中经过了严格得设计计算,从材料选择,力学分析等,所有参数均符合国家标准GB10054-2005,GB0055-2007以及GB3811等相关标准设计计算,吊笼、标准节、传动机构,附墙架等结构部件都有详细得设计计算,事实证明,标配得该型号产品完全能够满足施工过程中运输得使用要求,但就是,由于施工工地得现场状况各不相同,所以,各个施工现场施工升降机得安装条件也不相同,附墙架得安装距离也不相同,为满足施工需要,往往需要对附墙架进行相应过得设计改变,在此,以附墙加长为例,对加长2000mm得附墙架进行设计力学分析,设计计算,本计算书就是以标准附墙架设计计算书为基础,并对其加长部分作为补充完成得,具体如下:二、主要参数型号:SC200/200标准节长度:1508mm450米标准节立管尺寸:0 ~70m,直径φ76、1×10、0mm70~190m,直径φ76、1×8、0mm190~310m,直径φ76、1×6、3mm310~450m,直径φ76、1×4、5mm标准节立管中心距:650×650mm标准节重量:直径φ76、1×4、5mm 150kg/节直径φ76、1×6、3mm 170kg/节直径φ76、1×8、0mm 190kg/节直径φ76、1×10mm 210kg/节吊笼体积:3200×1500×2500mm安装高度:450m附墙架类型:Ⅱ附墙架间距:3~10、5m最大悬臂高度:7、5m附墙架连接尺寸:B=1430 L=2900~3600三、材料特性弹性摸量:E=2、1×106kg/cm2剪切摸量:G=8、1×105kg/cm2密度:ρ=7、8×10-3kg/cm3泊松比:μ=0、26四、受力分析1、选配得标准节为650×650×1508 mm。

(完整版)外附电梯附墙计算

(完整版)外附电梯附墙计算

施工电梯附墙计算一、附墙架作用于建筑物上力F 的计算SC200/200施工电梯均选用Ⅱ型附墙架如下图所示:根据《SC 型升降机说明书》中4(导轨架及附墙架)所示,附墙架作用于建筑物的作用力F 计算如下:KN B L F 05.260⨯⨯=式中B 为附墙宽度,L 为导架中心与墙面间的垂直距离 1、SC200/200电梯,其中取L=3100,B=1430;所以KN F 4.6305.21430603100=⨯⨯=1#、2#、4#楼阳台连系梁截面尺寸bxh=120mm*440mm ,混凝土强度等级C30,弯曲抗拉强度设计值为f cm =1.43N/mm 2,轴心抗压强度设计值f c =14.3 N/mm 2,纵向受力钢筋为三级钢,f y =360N/mm 2,f y '=360N/mm 2,受拉钢筋为2Φ14,A s =3.14*7*7*2=308mm 2,受压钢筋为2Φ14,A s '=308mm 2,箍筋为三级钢φ6@200。

f yV =360N/mm 2。

阳台连系梁斜截面承载力验算 截面有效高度h0=440-35=405mm 计算Vcs Vcs=0.07fcbh0+1.5 fyVnAsv1h0/s=0.07*14.3*120*405+1.5*360*2*28.27*405/200 =110.475KN复核截面尺寸0.25fcbh0=0.25*14.3*120*405=173.745KN >Vcs=110.475KN 截面尺寸符合要求,故该梁能承担的剪力为: V= Vcs=110.475KN梁承担的剪力V=110.475KN >F=63.4KN(附墙架作用力) 承载强度满足要求。

二、螺栓承载力验算附墙架与结构之间采用2根M24穿墙螺栓连接。

根据螺栓受力方式,需对M24螺栓进行抗剪连接验算及抗拉连接验算。

以下仅对SC320/320电梯进行验算。

1、根据《钢结构设计规范》(GB50017-2003)中7.2.1-1所示,普通螺栓的受剪承载力设计值公式:2233.1424132010144.69144bbvvvd N n f KN π-⨯==⨯⨯⨯= 螺栓上承受的剪力:N V =F/2=63.4/2=31.7KN ﹤144.691KN 故螺栓的抗剪承载力满足要求。

附墙计算

附墙计算

一、塔吊附墙概况本工程结构高度53.4 m,另加桅杆15米,总高度68.4米。

本工程采用FO/23B塔吊,塔吊采用固定式现浇砼基础,基础埋设深度-5.35m,塔身设两道附墙与结构柱拉结:塔身升到12标准节时,设第一道附墙于第6标准节(结构标高23.47米),塔吊升到第17标准节时,设第二道附墙于第14标准节(结构标高42.8米),然后加到第23标准节为止。

在加第二道附墙之前,第一道附墙以上有17-6=11个标准节,而第二道附墙以上塔身标准节数最多为23-14=9节,因此,第二道附墙设置之前第一道附墙受力最大。

本计算书将对第一道附墙进行受力计算和构造设计。

为简化计算和偏于安全考虑,第二道附墙将采用与第一道附墙相同的构造形式。

本工程计划使用金环项目使用过的塔吊附墙杆。

根据塔吊与结构的位置关系,附墙杆夹角较小,附墙杆与结构柱连接的予埋件分别采用不同的形式。

本计算书主要包括四个方面内容:附墙杆及支座受力计算,结构柱抗剪切及局部受压验算,附墙杆予埋件锚筋设计,附墙杆型号选用。

二、塔吊附墙杆受力计算(一)、塔吊附墙内力计算,将对以下两种最不利受力情况进行:1、塔机满载工作,起重臂顺塔身x-x轴或y-y轴,风向垂直于起重臂(见图1);2、塔机处于非工作状态,起重臂处于塔身对角线,风向由起重臂吹向平衡臂(见图2)。

对于第一种受力状态,塔身附墙承担吊臂制动和风力产生的扭矩和附墙以上自由高度下塔身产生的水平剪力。

对于第二种受力状态,塔身附墙仅承受附墙以上自由高度下塔身产生的水平剪力。

以下分别对不同受力情况进行计算:(二)、对第一种受力状态,附墙上口塔身段面内力为:弯矩:M=164.83(T.m)剪力:V=3.013(T)扭矩:T=12(T.m),则:1、当剪力沿x-x轴时(见图a),由∑MB=0,得T+V*L1 -LB0’*N1=0即: N1=(T+ V*L1)/ LB0’=(12+3.013*3.65)/5.932=3.88(T)通过三角函数关系,得支座A反力为:RAY= N1*sin52.3426=3.88*sin52.3426=2.84(T)RAx= N1*cos52.3426=3.88* cos52.3426=2.64(T)由∑MC=0,得N3*LG0’+T+V*0.8=0即:N3=-(T+ V*0.8)/ L G0’=-(12+3.013*0.8)/0.966=-14.92(T)由∑M0’=0,得N2*LC0’-(T+V*L6)=0即:N2 =(T+ V*L6)/ L C 0’=(12+3.013*0.027)/0.98=12.33(T)由力平衡公式∑Ni=0,得RAY+RBY=0和-RAX-RBX +V =0,故RBY= -RAY =-2.84(T)(负值表示力方向与图示相反,以下同) RBX = -RAX +V =-2.64+12.33=9.48(T)2、当剪力沿y-y轴时(见图b),由∑MB=0,得T-(V*L4+LB0’*N1)=0即:N1=(T-V*L4)/ LB0’=(12-3.013*4.5)/5.932=-0.263(T)通过三角函数关系,得支座A反力为:RAY= N1*sin52.3426=-0.263*sin52.3426=-0.171(T)RAx= N1*cos52.3426=-0.263* cos52.3426=-0.2(T)由∑MC=0,得N3*L C0’ +T+V*0.8=0即:N3=-(T+ V*0.8)/ L C0’=-(12+3.013*0.8)/0.98=-14.91(T)由∑M0’=0,得N2*LC0’-(T+V*L5)=0即:N2 =(T+ V*L5)/ L G 0’=(12+3.013*0.2)/0.966=13.05(T)由静力平衡公式∑Ni=0,得RAY +RBY+V =0和RAX+ RBX =0,故RBY= -(RAY +V)=-(-3.16+12)=-8.84(T)RBX = -RAX =2.93(T)(二)、对第二种受力状态(非工作状态),附墙上口塔身段面内力为:弯矩:M=191.603(T.m)剪力:V=10.036(T),剪力沿塔身横截面对角线,对图c,由∑MB=0,得V*LBH +LB0’*N1=0即: N1=-V*LBH/ LB0’=-10.036*0.6/5.932=-1.015(T)通过三角函数关系,得支座A反力为:RAY= -N1*sin52.3426=-1.015*sin52.3426=-0.8(T)RAx= -N1*cos52.3426=-1.015* cos52.3426=-0.62(T)由∑MC=0,得N3*L0’C+ V* LC0=0即:N3=- V* LC0/ L C0’=-10.036*1.132/0.98=-11.6(T)由∑M0’=0,得N2*LC0’-V*L7=0即:N2 = V*L7/ L C 0’=10.036*0.17/0.98=1.74(T)由力平衡公式∑Ni=0,得RAY +RBY+V*cos450=0和-RAX-RBX +V*sin450 =0,故RBY= -RAY- V*cos450 =0.8-10.036*cos450=-6.3(T)RBX = -RAX +V* sin450 ==0.62+10.036*sin450=7.79(T)对图d,由∑MB=0,得V*LBG +LB0’*N1=0即: N1=-V*LBG/ LB0’=-10.036*5.67/5.932=-9.6(T)由∑MC=0,得N3*0+ V* LC0=0,即N3=0通过三角函数关系,得支座A反力为:RAY= N1*sin52.3426=-9.6*sin52.3426=-7.6(T)RAx= -N1*cos52.3426=-9.6* cos52.3426=-5.87(T)由静力平衡公式,得RAY +RBY+V*sin450=0和RAX+RBX +V*cos450 =0,故RBY=-RAY-V*sin450=7.6-10.036*cos450=0.5(T)RBX=-RAX-V*sin450=-5.87-10.036*sin450=-13(T)根据如上计算,附墙杆件和支座受力最大值见下表:AB杆BC杆BD杆A支座B支座RAX RAY RBX RBYN1=-9.6t N2=13.05t N3=-14.92t 7.6t 5.87t -13t 0.5t由于外力方向可向相反方向进行,故以上数值可正可负,均按压杆进行设计。

外用电梯外架计算

外用电梯外架计算

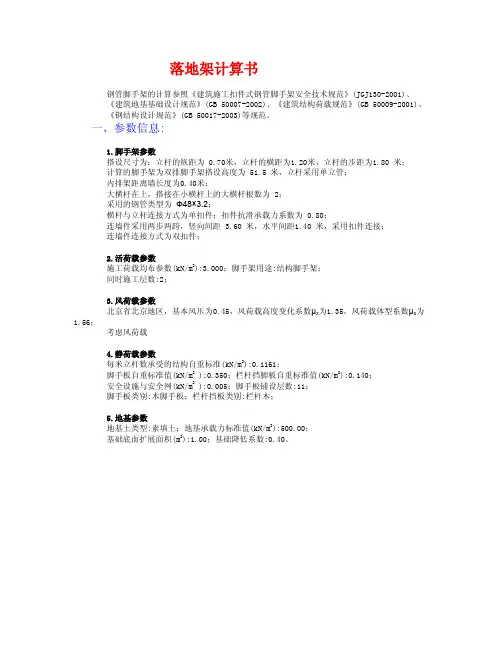

落地架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范。

一、参数信息:1.脚手架参数搭设尺寸为:立杆的纵距为 0.70米,立杆的横距为1.20米,立杆的步距为1.80 米;计算的脚手架为双排脚手架搭设高度为 51.5 米,立杆采用单立管;内排架距离墙长度为0.40米;大横杆在上,搭接在小横杆上的大横杆根数为 2;采用的钢管类型为Φ48×3.2;横杆与立杆连接方式为单扣件;扣件抗滑承载力系数为 0.80;连墙件采用两步两跨,竖向间距 3.60 米,水平间距1.40 米,采用扣件连接;连墙件连接方式为双扣件;2.活荷载参数施工荷载均布参数(kN/m2):3.000;脚手架用途:结构脚手架;同时施工层数:2;3.风荷载参数北京省北京地区,基本风压为0.45,风荷载高度变化系数μz为1.35,风荷载体型系数μs为1.56;考虑风荷载4.静荷载参数每米立杆数承受的结构自重标准(kN/m2):0.1161;脚手板自重标准值(kN/m2 ):0.350;栏杆挡脚板自重标准值(kN/m2):0.140;安全设施与安全网(kN/m2 ):0.005;脚手板铺设层数:11;脚手板类别:木脚手板;栏杆挡板类别:栏杆木;5.地基参数地基土类型:素填土;地基承载力标准值(kN/m2):500.00;基础底面扩展面积(m2):1.00;基础降低系数:0.40。

二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算,大横杆在小横杆的上面。

按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算大横杆的自重标准值:P1=0.035 kN/m ;脚手板的荷载标准值:P2=0.350×1.200/(2+1)=0.140 kN/m ;活荷载标准值: Q=3.000×1.200/(2+1)=1.200 kN/m;静荷载的计算值: q1=1.2×0.035+1.2×0.140=0.210 kN/m;活荷载的计算值: q2=1.4×1.200=1.680 kN/m;大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯距计算公式如下:跨中最大弯距为M1max=0.08×0.210×0.7002+0.10×1.680×0.7002 =0.091 kN.m;支座最大弯距计算公式如下:支座最大弯距为 M2max= -0.10×0.210×0.7002-0.117×1.680×0.7002 =-0.107 kN.m;我们选择支座弯矩和跨中弯矩的最大值进行强度验算:σ=Max(0.091×106,0.107×106)/4730.0=22.622 N/mm2;大横杆的抗弯强度:σ= 22.622 N/mm2小于 [f]=205.0 N/mm2。

室外电梯规范

室外电梯规范

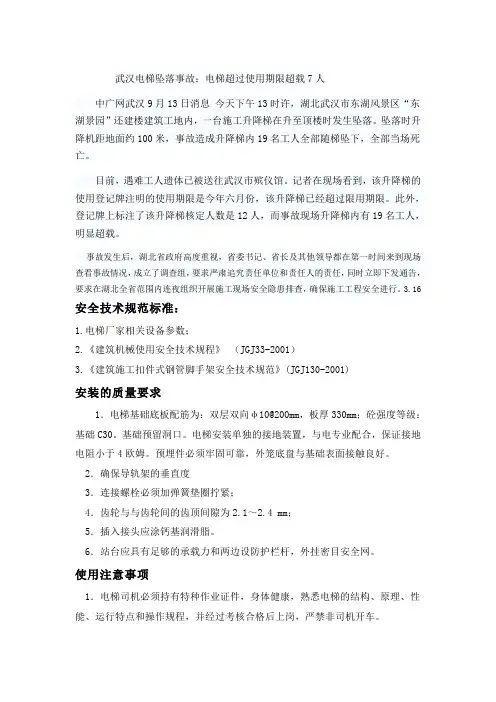

武汉电梯坠落事故:电梯超过使用期限超载7人中广网武汉9月13日消息今天下午13时许,湖北武汉市东湖风景区“东湖景园”还建楼建筑工地内,一台施工升降梯在升至顶楼时发生坠落。

坠落时升降机距地面约100米,事故造成升降梯内19名工人全部随梯坠下,全部当场死亡。

目前,遇难工人遗体已被送往武汉市殡仪馆。

记者在现场看到,该升降梯的使用登记牌注明的使用期限是今年六月份,该升降梯已经超过限用期限。

此外,登记牌上标注了该升降梯核定人数是12人,而事故现场升降梯内有19名工人,明显超载。

事故发生后,湖北省政府高度重视,省委书记、省长及其他领导都在第一时间来到现场查看事故情况,成立了调查组,要求严肃追究责任单位和责任人的责任,同时立即下发通告,要求在湖北全省范围内连夜组织开展施工现场安全隐患排查,确保施工工程安全进行。

3.16 安全技术规范标准:1.电梯厂家相关设备参数;2.《建筑机械使用安全技术规程》(JGJ33-2001)3.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)安装的质量要求1.电梯基础底板配筋为:双层双向φ10@200mm,板厚330mm;砼强度等级:基础C30。

基础预留洞口。

电梯安装单独的接地装置,与电专业配合,保证接地电阻小于4欧姆。

预埋件必须牢固可靠,外笼底盘与基础表面接触良好。

2.确保导轨架的垂直度3.连接螺栓必须加弹簧垫圈拧紧;4.齿轮与与齿轮间的齿顶间隙为2.1~2.4 mm;5.插入接头应涂钙基润滑脂。

6.站台应具有足够的承载力和两边设防护栏杆,外挂密目安全网。

使用注意事项1.电梯司机必须持有特种作业证件,身体健康,熟悉电梯的结构、原理、性能、运行特点和操作规程,并经过考核合格后上岗,严禁非司机开车。

2.严禁超载、防止偏重。

3.班前、满载和架设时均应做电动机制动效果的检查(点动1m高度,停2min,里笼无下滑现象)。

4.坚持执行定期进行技术检查和润滑的制度。

5.司机开车时应思想集中,随时注意信号,遇事故和危险时应立即停车。

室外施工电梯施工方案

室外施工电梯施工方案

施工电梯施工方案编制:审核:审批:日期:版次:01目录一、工程概况 (3)二、施工电梯布置及选型 (3)三、主要结构简介 (5)四、安拆施工电梯劳动力配备 (8)五、施工电梯平面布置位置 (9)六、施工电梯的安装 (9)七、调试 (14)八、使用与操作 (17)九、安全规程 (20)十、维护保养及故障排除 (22)施工电梯施工方案一、工程概况建筑结构形式:主体:外钢管混凝土柱框架—内筒结构,内筒为钢骨混凝土剪力墙(中央筒内置H350×350×12×19型钢,外围筒内置H250×250×12×19型钢),外框架为钢管混凝土柱、H型钢与混凝土组合梁。

中央筒高328.0m,外围筒高253.8m,裙房:框架结构,框架柱为钢管混凝土和钢筋混凝土柱。

二、施工电梯布置及选型为满足结构及二次精装修工程中的人员及材料运输要求,需要安装外用电梯以满足垂直运输的需要,在0#筒布置两个施工电梯,即1#、2#施工电梯。

1#施工电梯采用SCD200/200普通型,该型号施工升降机配有双笼,载重为每笼两吨。

带有对重,每个吊笼有两套传动装置。

标准节截面尺寸为0.8*0.8米和0.65*0.65米,高度为1.508米。

为了克服100米以上提升高度时过大的电缆自重和电压降,配有电缆滑车装置。

当吊笼越过限位开关触发板或突然失电时,可对吊笼进行手工撬动升降。

该系列升降机采用国际先进技术,主要技术指标均达到国际同类产品的先进水平,是国家级重点新产品。

主要性能技术参数表2#施工电梯采用SCD200/200V变频无级调速,该型号施工升降机配有对重,无司机室,双笼,每笼载重为两吨。

选用日本安川高质量的变频调速器。

该产品的特点是: 1. 提升速度快,中速为0~60米/分,高速为0~90米/分。

2. 启、制动平稳,无动击 3. 启动电流小于额定电流 4. 机械磨损降低。

由于启动时无冲击,大大降低了齿轮、齿条等机械磨损。

附墙架计算书

附墙架计算书

附墙架计算书:
附墙架用于连接导轨架与建筑物,以保证导轨架的稳定性。

有多种型号的附墙架,根据需要选择其中任一型,附墙架可在一定范围内调整导轨架的垂直度。

导轨架的顶部和底部分别装有限位碰铁,与吊笼上的电气限位开关相碰时,吊笼自动停止运行。

沿导轨架高度,一般每隔6m安装一个附墙架。

1、施工升降机SC200/200第五章附墙架1---附墙架作用于建筑物上的力F的计算。

附墙架型号L B
Ⅲ2760~3500 1430
计算:
2、施工升降机SC200/200附墙梁的参数:
梁高370,宽度240,长度2米。

配筋上下两层各配2Φ12钢筋;
3、电动构件最大挠度L0/600=2000/600=3.33mm
C30砼轴心抗拉强度ftk=2.01N/mm2.
弹性模量E=3.0*10^4 N/mm2
4、轴心最大挠度:Ymax = 8pl^3/(384EI)
=8*63400*2000^3/384*3.0*10^4*426.24*10^6
=0.826mm<3.33mm
其中Iy=hb^3/12=370*240^3/12=426.24*10^6(mm3)
小于规范要求,符合.
附件:SC200/200施工升降机主要技术参数。

施工电梯附墙规范

施工电梯附墙规范

施工电梯附墙规范篇一:施工电梯基础及附墙方案联发五缘湾1号花园二期I标段(施工电梯基础及附着装置)专项施工方案编制单位:福建四海建设有限公司编制人员:李谦胜审批:时间:2009年9月12日一.工程概况:本工程位于厦门环岛路机场段。

建筑为地下1层、地上3栋16层的剪力墙结构住宅楼,建筑面积61855m2。

地下室层高4.4m,地下室顶板标高-1.65m。

上部各栋楼层高3m、总高48.15m。

二.施工电梯数量选型:10#、11#、15#各计划1部SCD200/200TD施工电梯。

三.施工电梯参数:1、施工电梯尺寸:双吊笼,每个吊笼3.2m*1.5m,最大架设高度为450m。

2、电梯自重、载重:吊笼重2个*20KN/个,外笼重14.8KN,导轨架壁厚4.5mm、每节1.5m高、每节重1.7KN,对重重2个*10KN/个,载重2*20KN/个吊笼。

3、基础要求:地基承载力不少于0.15Mpa或按设计计算。

基础砼C25、长4m、宽3.6m、厚0.3mm,基础双层钢筋网Ф12@200。

基础预埋件应埋入基础砼。

基础周围应有排水措施。

4、电梯附墙架要求:电梯架体中心点距附墙点垂直距离要求在2.9∽3.6m,附墙架靠墙一侧固定点中心距为1.43m。

附墙架最大间距10.5m,最顶端自由端不大于7.5m。

四.安装位置及高度:1、安装位置:详附图,导轨架中心距附着点垂直距离为3.3m,在2.9∽3.6m之间,满足要求。

2、安装高度:各栋楼均安装37节、共计55.5m高度。

3、附着安装:分别在3、6、9、12、15层楼板、屋面板设置附着装置。

则第一道附着安装高度为6m,中间附着间距为9m,最顶端一道附着设在屋面板48m高度,顶端自由端高度7.5m,满足要求。

五、基础承载力验算:1、基础做法:根据现场实际,计划基础砼采用C25砼,基础长4.5m、宽4.5m、厚0.35mm。

基础双层钢筋网Ф12@200。

基础砼较施工电梯使用说明书更宽、更厚,符合要求。

施工升降机附墙架的计算

施工升降机附墙架的计算

施工升降机附墙架的计算
一、附墙架概况:
附墙架由紧固梁、矩形架、梯形架、AB管组成,附墙距离为:,附墙点间距为:,各组件用材为:
紧固梁:槽钢板,材质:Q235
矩形架: □50×50×4,材质:Q235
梯形架:□60×60×4,材质:Q235
A、B管:φ×,材质:Q235或20#
二、危险截面几何特性
由有限元计算可知,φ× A、B管系本附墙架的危险截面。

对φ× A、B管:I=π(D4-d4)/64
=π()/64
=
A0=π(D2-d2)/4
=π()/4
= cm2
二、强度计算:
由有限元计算可知:对A、B管最大轴向压力为:N max=5512kg(高度为100米时,最大受力处为最高附着点,风载按照250N/m2):
所以:σmax= N max/ A0
=5512/
=cm2<1700 kg/cm2
三、稳定性计算:
对受最大轴向压力为:N max=5512kgA、B管而言:
该管的有效长度为:L0=μL=260cm
惯性半径为:r=(I/A0)=
所以:λ=260/=
查表可得:θ=
所以:σ稳定= N max/(θ×A0)
=5512/(×)
= kg/cm2<1700 kg/cm2
所以以上结构在附墙米的情况下是安全的。

2013年1月28日。

电梯附墙加长架计算

电梯附墙加长架计算

电梯附墙加长架计算书1、编制依据电梯附墙架加长杆根据广州市京龙工程机械有限公司提供的《建设工程起重机械安装施工方案》进行设计。

《钢结构设计规范》GB50017-20032、附墙架加长杆设计二期电梯附墙加长架结构示意图见图1。

二期电梯布置图见图2,图1 二期电梯附墙加长架结构示意图3.附墙受力计算附墙架为Ⅱ型附墙架(标准附墙固定距离2900~3600 mm)。

由于现场附墙固定距离超出标准设计值,需对附墙架进行加长,最长附墙长度为6180mm,为最不利受力点,加长杆长度取最长2800mm。

Ⅱ型附墙架附着点的受力要求:F=74KN (厂家提供)。

不考虑斜支撑受力且假设Ⅱ型附墙架受力全部作用在一根加长杆上,则单根加长杆受力要求为74KN。

实腹式轴心受压构件的稳定性计算公式:N f A ϕ≤式中 f ——钢材设计抗压强度,f =235 MPa ,取安全系数n =1.34,f 取175MPa ;ϕ——轴心受压构件的稳定系数(取截面两主轴稳定系数中的较小者)。

分别就现场各种材料型号进行计算:(1)单根[16a ,查钢结构设计规范表5.1.2-1,杆件结构截面分类对x 轴为a 类,对y 轴为b 类。

截面特性:A=2190mm 2ix=62.8mmiy=18.3mm单位重:17.2Kg/m0/2800/62.845x x x l i λ===0/2800/18.3153y y y l i λ===查表ϕ=0.298稳定性计算374101131750.2982190N MPa f MPa A ϕ⨯==<=⨯ 稳定性符合要求。

(2)2[8焊接成盒子,查钢结构设计规范表5.1.2-1,杆件结构截面分类为c 类。

截面特性:A=2007.9mm 2ix=31.5mmiy=31.4mm单位重:16Kg/m0/2800/31.589x x x l i λ===0/2800/31.489y y y l i λ===查表ϕ=0.523稳定性计算3741070.51750.5232007.9N MPa f MPa A ϕ⨯==<=⨯稳定性符合要求。

外电梯防护架扣件式落地双排脚手架计算书

外电梯防护架扣件式落地双排脚手架计算书

外电梯防护架扣件式落地双排脚手架计算书计算依据:《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)《建筑地基基础设计规范》(GB 50007-2011)《建筑结构荷载规范》(GB 50009-2012)《钢结构设计规范》(GB 50017-2003)《混凝土结构设计规范》(GB50010-2010)一、参数信息1.脚手架搭设参数2.技术措施各段卸荷参数表:3.荷载参数(1)活荷载参数(2)风荷载参数(3)静荷载参数1)脚手板参数2)挡脚板参数3)防护栏杆4)围护材料脚手架搭设体系剖面图脚手架搭设体系正立面图50650脚手架搭设体系平面图二、小横杆的计算小横杆在大横杆的上面,考虑活荷载在小横杆上的最不利布置,验算强度和挠度时不计小横杆的悬挑荷载,小横杆按照简支梁进行强度和挠度计算。

1.均布荷载值计算作用在小横杆上的荷载标准值:q=0.035+0.350×1.15/5+2×1.15/5 = 0.576 kN/m ; 作用在小横杆上的荷载设计值:q=1.2×(0.035+0.350×1.15/5)+1.4×2×1.15/5 = 0.783 kN/m ;2.强度验算最大弯矩 M= ql2/8 =0.783×0.652/8 = 0.041 kN.m;最大应力计算值σ = M/ W =0.041×106/4.73×103=8.743 N/mm2;小横杆实际弯曲应力计算值σ=8.743N/mm2小于抗弯强度设计值[f]=205N/mm2,满足要求!3.挠度验算最大挠度ν = 5ql4/384EI= 5.0×0.576×6504/(384×2.06×105×11.36×104)=0.057 mm;小横杆实际最大挠度计算值ν=0.057mm 小于最大允许挠度值min(650/150,10)=4.333mm,满足要求!三、大横杆的计算小横杆在大横杆的上面,小横杆把荷载以集中力的形式传递给大横杆,所以,大横杆按照集中力作用下的三跨连续梁进行强度和挠度计算。

施工升降机附墙架的计算

施工升降机附墙架的计算
施工升降机附墙架的计算
一、附墙架概况:
附墙架由紧固梁、矩形架、梯形架、AB管组成,附墙距离为:4.2m,附墙点间距为:1.413m,各组件用材为:
紧固梁:6.3槽钢板,材质:Q235
矩形架:□50×50×4,材质:Q235
梯形架:□60×60×4,材质:Q235
A、B管:φ75.5×3.75,材质:Q235或20#
二、危险截面几何特性
由有限元计算可知,φ75.5×3.75 A、B管系本附墙架的危险截面。对φ75.5×3.75 A、B管:I=π(D4-d4)/64
=π(75.54-684)/64
=54.51cm4
A0=π(D2-d2)/4
=π(75.52-682)/4
=8.45 cm2
二、强度计算:
由有限元计算可知:对A、B管最大轴向压力为:Nmax=5512kg(高度为100米时,最大受力处为最高附着点,风载按照250Nபைடு நூலகம்m2):
所以:σmax= Nmax/ A0
=5512/8.45
=652.3kg/cm2<1700 kg/cm2
三、稳定性计算:
对受最大轴向压力为:Nmax=5512kgA、B管而言:
该管的有效长度为:L0=μL=260cm
惯性半径为:r=(I/A0)0.5=2.54cm
所以:λ=260/2.54=102.4
查表可得:θ=0.588
所以:σ稳定= Nmax/(θ×A0)
=5512/(0.588×8.45)
=1109.4.9 kg/cm2<1700 kg/cm2
所以以上结构在附墙4.2米的情况下是安全的。
2013年1月28日

施工电梯附着结构计算公式

施工电梯附着结构计算公式

施工电梯附着结构计算公式引言。

施工电梯是在建筑施工过程中用于运输人员和材料的重要设备,它的安全性和稳定性对施工过程和施工人员的安全都具有重要意义。

其中,施工电梯的附着结构是保证其安全稳定运行的关键部分。

本文将介绍施工电梯附着结构的计算公式,以帮助工程师和施工人员更好地理解和设计施工电梯的附着结构。

一、施工电梯附着结构的作用。

施工电梯的附着结构是指电梯的支撑和固定结构,包括支架、支撑杆、固定螺栓等部分。

它的作用是保证施工电梯在运行过程中不会发生倾斜、晃动或脱落,从而确保施工人员和材料的安全。

因此,附着结构的设计和计算是非常重要的。

二、施工电梯附着结构的计算公式。

1. 支撑杆的计算公式。

支撑杆是施工电梯附着结构的主要支撑部分,其计算公式如下:F = P / A。

其中,F为支撑杆的受力,单位为N;P为施工电梯的总重量,单位为N;A为支撑杆的横截面积,单位为m²。

支撑杆的计算公式可以根据实际情况进行调整,以确保支撑杆能够承受施工电梯的重量和运行过程中的冲击力。

2. 固定螺栓的计算公式。

固定螺栓是用于固定支撑杆和其他附着结构的重要部分,其计算公式如下:T = F d。

其中,T为固定螺栓的扭矩,单位为N·m;F为支撑杆的受力,单位为N;d 为固定螺栓的杠杆臂长度,单位为m。

固定螺栓的计算公式需要考虑支撑杆的受力情况和固定螺栓的材料强度,以确保固定螺栓能够牢固地固定支撑杆,不会出现松动或断裂的情况。

3. 支架的计算公式。

支架是施工电梯附着结构的重要部分,其计算公式如下:M = F L。

其中,M为支架的弯矩,单位为N·m;F为支撑杆的受力,单位为N;L为支架的长度,单位为m。

支架的计算公式需要考虑支撑杆的受力情况和支架的材料强度,以确保支架能够承受支撑杆的受力并保持稳定。

结论。

施工电梯的附着结构是保证其安全稳定运行的关键部分,其设计和计算需要严谨和精准。

本文介绍了施工电梯附着结构的计算公式,包括支撑杆、固定螺栓和支架的计算公式,以帮助工程师和施工人员更好地理解和设计施工电梯的附着结构。

附墙加长架计算范文

附墙加长架计算范文

附墙加长架计算范文
1.测量墙面长度:首先需要测量需要安装附墙加长架的墙面的长度。

使用一个尺子或测量工具来测量墙面的水平距离。

确保您测量的是实际墙面的长度,准确测量可以保证所需附墙加长架的长度足够。

2.计算所需附墙加长架的长度:根据测量的墙面长度来计算所需附墙加长架的长度。

通常,附墙加长架的长度会比实际墙面长度多出一部分用于预留余量。

根据预留余量的比例来计算所需附墙加长架的实际长度。

3.确定每块附墙加长架的长度:根据计算出的所需附墙加长架的总长度,确定每块附墙加长架的长度。

一般情况下,附墙加长架的长度是固定的,可以根据需要进行切割。

4.计算所需附墙加长架的数量:根据每块附墙加长架的长度和计算出的所需附墙加长架的总长度,计算所需附墙加长架的数量。

将总长度除以每块附墙加长架的长度,得到所需附墙加长架的数量。

5.计算附墙加长架的成本:根据所需附墙加长架的数量,计算附墙加长架的成本。

将每块附墙加长架的价格乘以所需附墙加长架的数量,得到附墙加长架的总成本。

总结:
通过以上的计算方法,可以得到附墙加长架的长度、数量和成本。

这些计算是进行附墙加长架施工所必需的,可以为施工提供准确的数据,并保证施工质量和效果。

在进行计算时,需要注意选择合适的附墙加长架材料和工具,以及根据实际需求进行计算。

注:本回答共计507字。

(完整版)外附电梯附墙计算.doc

(完整版)外附电梯附墙计算.doc

施工电梯附墙计算一、附墙架作用于建筑物上力 F 的计算SC200/200施工电梯均选用Ⅱ型附墙架如下图所示:根据《 SC 型升降机说明书》中 4(导轨架及附墙架)所示,附墙架作用于建筑物的作用力 F 计算如下:FL 60KN B 2.05式中 B 为附墙宽度, L 为导架中心与墙面间的垂直距离1、SC200/200电梯,其中取 L=3100,B=1430;所以3100 60F 63.4KN1430 2.051#、2#、4#楼阳台连系梁截面尺寸 bxh=120mm*440mm,混凝土强度等级C30,弯曲抗拉强度设计值为 2 2f =1.43N/mm,轴心抗压强度设计值 f =14.3 N/mm ,纵cm c2' 2向受力钢筋为三级钢, f y=360N/mm,f y =360N/mm,受拉钢筋为 2Φ 14,2 ' 2A =3.14*7*7*2=308mm , 受压钢筋为 2Φ14,A =308mm,箍筋为三级钢φ 6@200。

s s2f yV=360N/mm。

阳台连系梁斜截面承载力验算截面有效高度 h0=440-35=405mm 计算 Vcs Vcs=0.07fcbh0+1.5 fyVnAsv1h0/s=0.07*14.3*120*405+1.5*360*2*28.27*405/200 =110.475KN复核截面尺寸0.25fcbh0=0.25*14.3*120*405=173.745KN>Vcs=110.475KN截面尺寸符合要求,故该梁能承担的剪力为:V= Vcs=110.475KN梁承担的剪力 V=110.475KN> F=63.4KN(附墙架作用力 ) 承载强度满足要求。

二、螺栓承载力验算附墙架与结构之间采用 2 根 M24穿墙螺栓连接。

根据螺栓受力方式,需对 M24螺栓进行抗剪连接验算及抗拉连接验算。

以下仅对 SC320/320 电梯进行验算。

1、根据《钢结构设计规范》( GB50017-2003)中 7.2.1-1所示,普通螺栓的受剪承载力设计值公式:N v b n v d 2 f v b 1 3.14 242 320 10 3 144.691KN4 4螺栓上承受的剪力:N V=F/2=63.4/2=31.7KN ﹤144.691KN故螺栓的抗剪承载力满足要求。

外安装电梯附墙计算

外安装电梯附墙计算

外安装电梯附墙计算
1. 引言
外安装电梯附墙是指将电梯安装在建筑物外立面的墙面上的一种安装方式。

该文档旨在提供外安装电梯附墙计算的相关信息。

2. 计算方法
外安装电梯附墙计算可采用以下简单策略:
2.1 测量墙面尺寸
首先,测量并记录外立面墙面的尺寸,包括高度和宽度。

2.2 确定电梯尺寸
根据所选的电梯型号和相关规范,确定所需的电梯尺寸,包括高度和宽度。

2.3 确定承重能力
评估墙面的承重能力,确保其足以支撑安装电梯所需的重量。

可以咨询结构工程师以获取专业建议。

2.4 确定安装方式
根据墙面尺寸和电梯尺寸,确定合适的安装方式,例如嵌入式
安装或挂壁式安装。

2.5 安全考虑
考虑安装电梯时的安全因素,包括防护措施、紧急停止装置等。

确保符合相关法规和标准。

3. 结论
外安装电梯附墙计算是一个简单但重要的任务,需要准确测量
墙面尺寸、确定电梯尺寸、评估墙面承重能力、选择适当的安装方式,并考虑安全因素。

在进行计算时,建议咨询专业人士以确保计
算的准确性和合法性。

请注意,本文档中提供的信息仅用于参考,具体计算和安装过
程可能会受到不同地区和法规的影响,因此应在实施之前与相关专
业人士进一步核实。

人货电梯(升降机)附墙计算书范例

人货电梯(升降机)附墙计算书范例

人货电梯附墙处结构强度复核计算算经过受力分析比较选取3#电梯所附着梁进行复核,其受力情况最不利。

1、人货电梯附墙类型选择及布置情况本工程采用的扶墙形及3#电梯信息:2、框架梁承载力验算附墙架对墙面的作用力计算:KN B L P 5.6005.215256000031501.260=⨯⨯=⨯⨯=(公式变更参照说明书)3、结构梁强度验框架梁承受附墙杆对其产生的最大荷载为(60.5kN),附墙杆两端作用于同一根框架梁,下面对次梁进行结构强度复核。

计算模型假定:计算时考虑楼面荷载作用及电梯附墙对楼面结构的作用。

楼面荷载和附着结构荷载由结构梁承担;附着水平荷载由梁传至楼板承担;因此按作用力形式,结构梁水平向按剪扭构件考虑、竖向承受结构自重产生的弯矩;楼板结构按受拉(压)构件考虑。

取上述两种情况中结构梁受力最不利状态。

(1)荷载计算1、自重及活载(考虑2.5kN/m2)产生的均布荷载⨯⨯+2.1=25(+⨯2.0=⨯⨯⨯+⨯1811)8.04.q/mkN.02.0(255955.2.0)8.04.12、竖向力N=R=0kN3、水平力P=60.5kN4、水平力以板为支点产生的偏心距 mm e 140218050=+= 5、水平向产生的扭矩m kN e P T ∙=⨯=∙=5.814.05.606、梁端产生的水平剪力,由板承担V=60.5kN7、梁板自重产生的竖向剪力,由梁承担V=1/2×11.4×5.985=34.1kN8、梁板自重产生弯矩 m kN M ∙=⨯⨯=04.51985.54.11812(2)梁承载力复核计算混凝土C30222/1.20,/3.14,/43.1mm N f mm N f mm N f ck c t ===钢筋 Ⅲ级:2/360mm N f f yv y ==mm mm mm h o 57025595=-=箍筋内核心区域尺寸mm b mm h cor cor 138,533==()mm mm u cor 134********=+= ()1-6.4.3)2010-(GB50010 67.1056666620059536200735541385333222mm W mm mm A t cor =-⨯==⨯=1)受力计算形式确定kN bh f kN V mmh mm b mm N f kNV t t 86.5557020043.135.035.01.34570,200,/43.11.3400=⨯⨯⨯=<=====由(GB50010—2010)6.4.12知,仅需对此梁进行正截面受弯承载力和纯扭构件的受扭承载力计算2)纯扭验算对钢筋混凝土受扭构件,其ζ值应符合0.6≤ζ≤1.7的要求,当ζ>1.7时,取ζ=1.7。

附墙计算

附墙计算

上海上隽嘉苑B地块工程ZJ5710型塔式起重机附墙拉杆方案使用单位:中国建筑第二工程局股份有限公司编制单位:上海庞源建筑机械工程有限公司日期:2011.6.1塔式起重机附墙方案审批表工程名称上海上隽嘉苑B地块工程地点上海市使用单位中国建筑第二工程局股份有限公司塔吊型号ZJ5710 生产厂家浙江建机统一编号2#塔式起重机基本技术参数塔吊高度起重臂长度附墙数量安装方式整机功率85 57 3 附着式40KW编制年月日审核安全质量部年月日技术经营部年月日工程管理部年月日设备物资部年月日审批总师室年月日目录1、附墙布置 (4)2、撑杆形式 (5)3、撑杆计算数据 (5)4、撑杆受力......................................................................................... 错误!未定义书签。

4.1 1#塔吊受力计算 (5)5、撑杆校核......................................................................................... 错误!未定义书签。

6、焊缝校核......................................................................................... 错误!未定义书签。

7、埋件及耳座校核............................................................................. 错误!未定义书签。

8、编制依据 (12)9、附墙安装要求 (12)1、附墙布置2#塔吊由于需附着三道。

塔吊平面布置如图:a杆1杆2杆3杆塔吊立面如下:第三道附着标高56米第二道附着标高38米第一道附着标高20米2、撑杆形式拉杆a为附加拉杆,保证安全作用,拉杆均采用角钢格构式,截面为350*350,主肢为L75*75*7等边角钢,缀条采用L50*50*5等边角钢。

电梯附墙架计算

电梯附墙架计算

附墙计算方案工程名称:安装单位:施工单位:编制单位:编制人:审核人:批准人:编制日期:一、主要参数附墙架类型:Ⅱ附墙架间距:3~10.5m最大悬臂高度:7.5m附墙架连接尺寸:B=1425 L=2900~3600二、材料特性弹性摸量:E=2.1×106kg/cm 2剪切摸量:G=8.1×105kg/cm 2密 度:ρ=7.8×10-3kg/cm 3泊 松 比:μ=0.26三、受力分析1、选配的标准节为650×650×1508 mm 。

选配的附墙架为Ⅱ型附墙架(最大附墙距离2900~3600 mm )。

附墙距离约3600 mm ,如下所示:2. 附墙水平受力计算:在不考虑斜支撑受力的极端情况下,受力如下:附墙距离 L =3600安装臂间距 B =2500 mm附墙架作用于建筑物上的力F =05.2B 60L ⨯⨯ =05.22500603600⨯⨯=42.15 kN3. 强度校核:考虑在极限状态下,斜支撑不受力,则附墙架只用8根M24螺栓固定在建筑物上。

根据《起重机设计规范》GB3811-2008,普通螺栓连接的拉伸许用应力为0.8[σ]([σ]为螺栓的基本许用应力),参考《机械设计手册》中表5-1-62,8.8级螺栓的屈服点用非比例伸长应力σP0.2代替,σP0.2=640MPa 。

取工作载荷组合B ,安全系数n =1.5剪切许用应力为σp =n S σ6.0⨯=5.16406.0⨯=256MPa 螺栓的受力为 F ’=zF,螺栓数量z =8 M24螺栓的公称应力截面积 A =353 mm2单个M24螺栓所受应力 σ=A F 5.1⨯=Az F 5.1⨯⨯=35341015.421.53⨯⨯⨯=44.78 MPa < σP =256 MPa 符合强度要求。

延伸架主结构件用16槽钢,材料Q235B其屈服应力σs =235 MPa ,取安全系数n =1.3许用应力[σ]=n S σ=5.1235=156 MPa 16槽钢截面面积为2515 mm2,假设以上的附墙受力全部作用在延伸架的一根结构上,则应力: σ=AF =25151078.443⨯≈17.83 MPa < [σ]=156, 符合强度要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

施工电梯附墙计算
一、附墙架作用于建筑物上力 F 的计算
SC200/200施工电梯均选用Ⅱ型附墙架如下图所示:
根据《 SC 型升降机说明书》中 4(导轨架及附墙架)所示,附墙架作用于建筑物的作用力 F 计算如下:
F
L 60
KN B 2.05
式中 B 为附墙宽度, L 为导架中心与墙面间的垂直距离
1、SC200/200电梯,其中取 L=3100,B=1430;所以
3100 60
F 63.4KN
1430 2.05
1#、2#、4#楼阳台连系梁截面尺寸 bxh=120mm*440mm,混凝土强度等级C30,弯曲抗拉强度设计值为 2 2
f =1.43N/mm,轴心抗压强度设计值 f =14.3 N/mm ,纵
cm c
2' 2
向受力钢筋为三级钢, f y=360N/mm,f y =360N/mm,受拉钢筋为 2Φ 14,
2 ' 2
A =3.14*7*7*2=308mm , 受压钢筋为 2Φ14,A =308mm,箍筋为三级钢φ 6@200。

s s
2
f yV=360N/mm。

阳台连系梁斜截面承载力验算截面有效高度 h0=440-35=405mm 计算 Vcs Vcs=0.07fcbh0+1.5 fyVnAsv1h0/s
=0.07*14.3*120*405+1.5*360*2*28.27*405/200 =110.475KN
复核截面尺寸
0.25fcbh0=0.25*14.3*120*405=173.745KN>Vcs=110.475KN截面尺寸符合要求,故该梁能承担的剪力为:V= Vcs=110.475KN
梁承担的剪力 V=110.475KN> F=63.4KN(附墙架作用力 ) 承载强度满足要求。

二、螺栓承载力验算
附墙架与结构之间采用 2 根 M24穿墙螺栓连接。

根据螺栓受力方式,需对 M24螺栓进行抗剪连接验算及抗拉连接验算。

以下仅对 SC320/320 电梯进行验算。

1、根据《钢结构设计规范》( GB50017-2003)中 7.2.1-1所示,普通螺栓的受剪承载力设计值公式:
N v b n v d 2 f v b 1 3.14 242 320 10 3 144.691KN
4 4
螺栓上承受的剪力:
N V=F/2=63.4/2=31.7KN ﹤144.691KN
故螺栓的抗剪承载力满足要求。

2.抗拉连接验算
根据《钢结构设计规范》(GB50017-2003)中 7.2.1-5所示,普通螺栓的受拉承载力设计值公式:
N t b d e2 f t b 3.14 21.182 400 10 3 140.858KN
4 4
一根 M24螺栓的抗拉承载力设计值:
N t = F/2=63.4/2=31.7KN ﹤ 140.858KN
故螺栓的抗拉承载力满足要求。

南通五建建设工程有限公司
NO.2014G87地块迈皋桥项目部
2016 年 9 月 20 日。
